Схема подключения кнопочного поста и её принцип работы

Чтобы подключить контактор или пускатель для управления светом с двух кнопок (как и любой другой системой) нам понадобится:

1. Кнопочный пост.
2. Контактор или пускатель с количеством силовых контактов (полюсов) равным количеству фаз.
3. Три жилы провода.

Подключение контактора к кнопочному посту выполняется так:

Определяют напряжение катушки аппарата (обычно 220 или 380).
Фазу берут с силовых контактов (если катушка на 380 – берём две разноименных фазы, если 220 – фазу и ноль).
Подключают фазный провод на нормально-замкнутые контакты кнопки «СТОП».
Последовательно с кнопкой «СТОП» подключают кнопку «ПУСК».
От нормально-разомкнутой пары блок-контактов контактора или пускателя прокладывают два провода к кнопочному посту (от двух контактов соответственно) и подключают их к «ПУСКу», так чтобы её нормально-разомкнутая пара и разомкнутые блок-контакты были подключены параллельно. При этом контакты, на которые теперь пришла фаза, назовем условно «1», а на которые фаза подастся после нажатия на клавишу и срабатывания блок-контактов «2»

Важное примечание: к этому шагу у нас уже есть приходящая фаза через нормально-замкнутый «СТОП» на разомкнутый «ПУСК», к этой же цепи подключены и блок-контакты пускателя или контактора.
К блок-контакту «2» подключаем вывод катушки (часто на современных контакторах они обозначаются как A1 и A2).

Второй вывод катушки подключаем к нулю, если она рассчитана на напряжение 220В или к другой фазе – если на 380В соответственно.
Подключаем силовые питающие провода, с этих же клемм обычно берут фазу на кнопочный пост.
Подключают провода от системы освещения (самих осветительных установок).

Всё что описано выше, но в графическом виде вы можете увидеть на этой схеме.

На рисунке дополнительно установлена индикация включения – лампочка в цепи управляющих кнопок и блок-контактов. Она позволит понять, включен ли контактор и наружный свет, не отходя от кнопочного поста.

Примечание: схема управления светом с помощью пускателей также хороша и тем, что можно легко организовать управление светом из двух и более мест – нужно просто добавить кнопочные посты параллельно имеющимся.

Дополнительные датчики

Как уже было сказано выше, управление освещением с помощью контакторов и пускателей часто используется в паре со средствами автоматики, такими как датчик освещенности и датчик движения. Обычно такие устройства содержат в себе небольшое реле или симистор, но максимальная мощность подключаемой активной нагрузки, как правило, ограничена 1-2 кВт. А о нагрузке с электромагнитными пускорегулирующими аппаратами и речи не стоит вести. Контакты таких реле не предназначены для их питания. К такой нагрузке можно отнести мощные лампы типа ДНаТ, ДРЛ, МГЛ и прочие, которые активно используются в уличных фонарях и прожекторах.

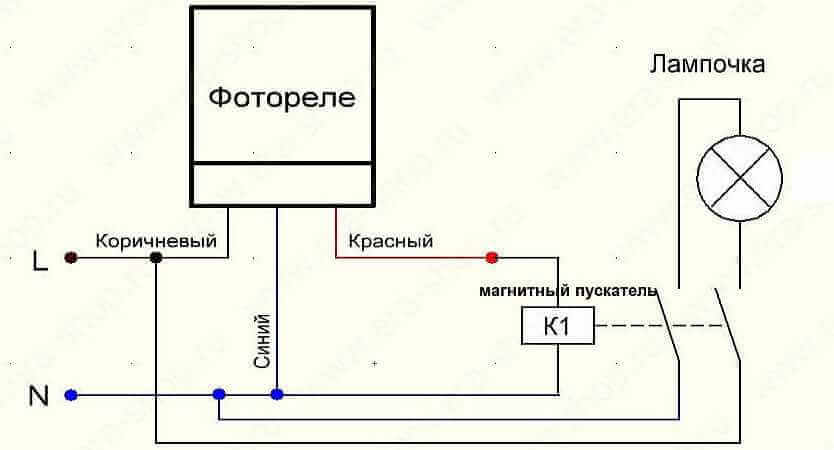

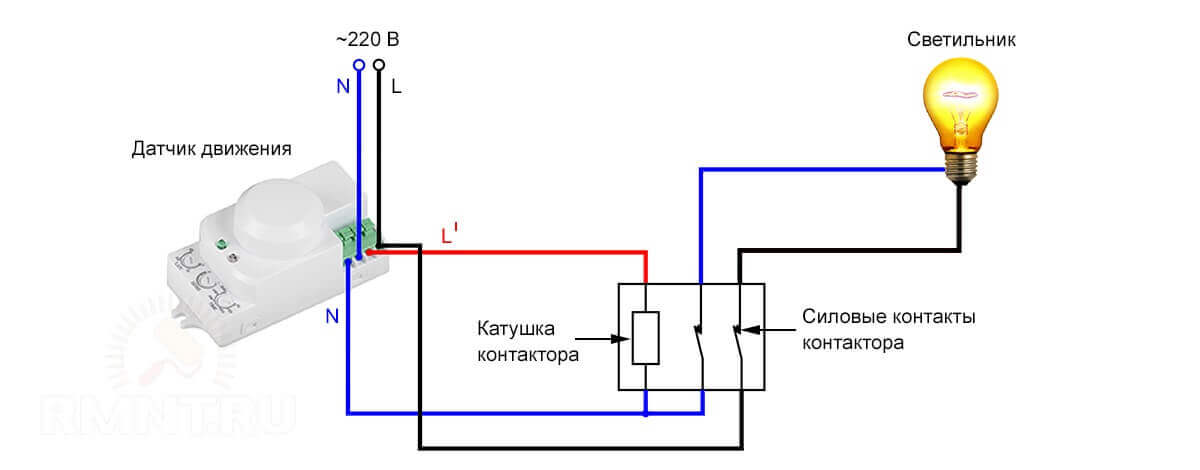

Для этого схема включения освещения контактором или пускателем с помощью датчиков отличается от схемы с кнопочным постом лишь тем, что вместо кнопочного поста мы соединяем катушку коммутационного аппарата с контактом выходного сигнала датчика. Ниже вы видите схему подключения датчика движения и фотореле к контактору на примере однофазной сети:

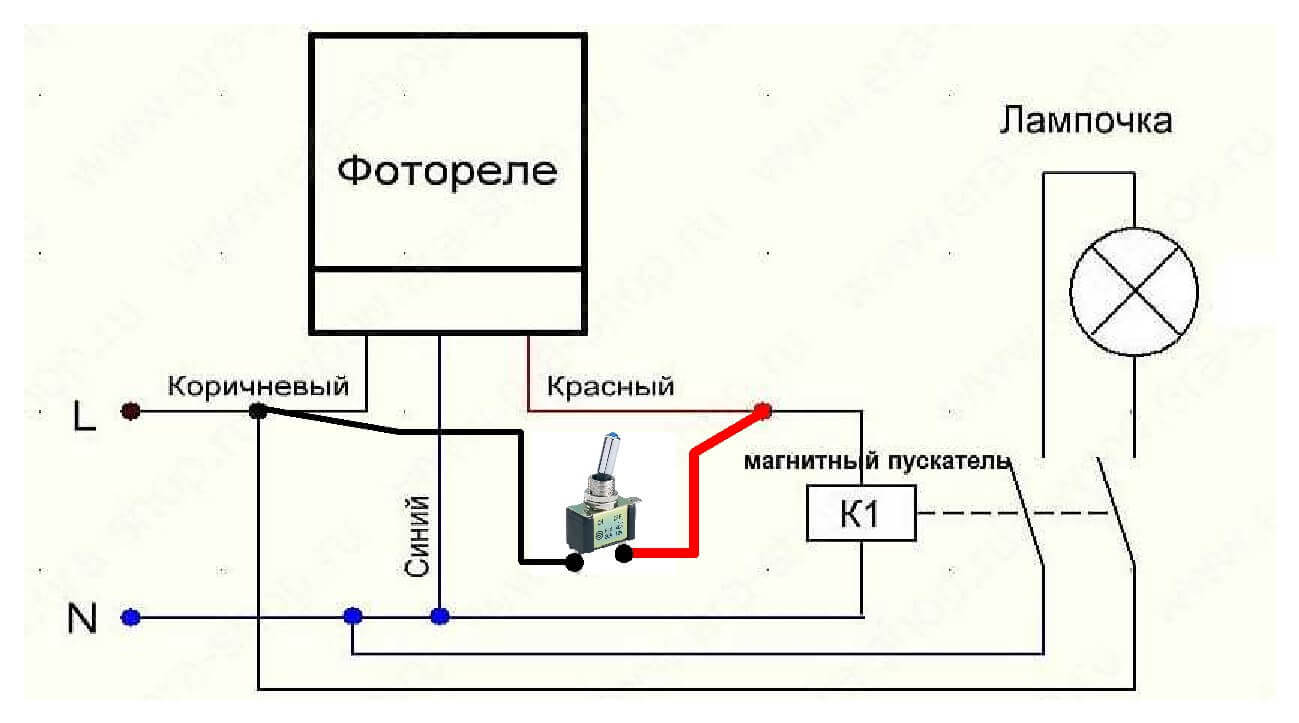

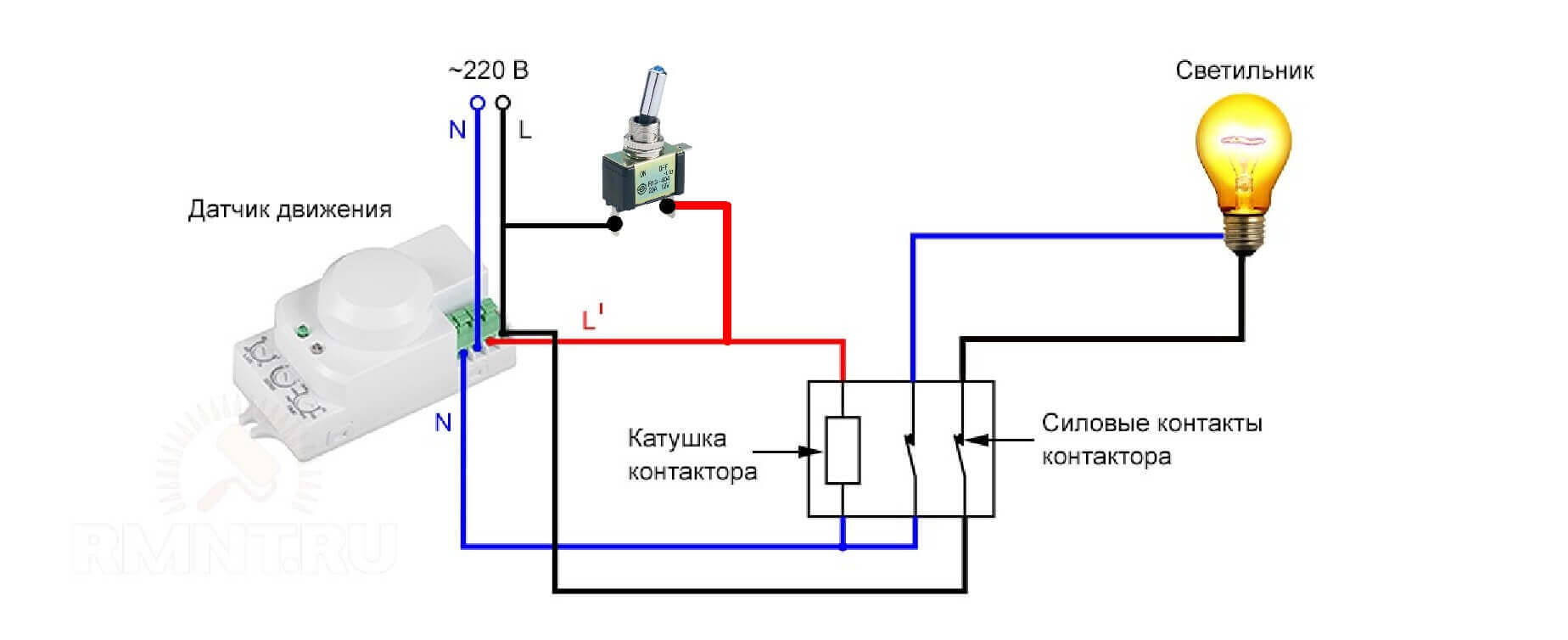

Схемы можно совместить, организовав принудительное включение освещения, для этого параллельно сигналу с датчика устанавливаем тумблер, который будет подавать фазу на катушку.

Напоследок рекомендуем посмотреть видео, на котором наглядно демонстрируется применение такой схемы в быту:

Наверняка вы не знаете:

• Чем отличается контактор от магнитного пускателя
• Дистанционное управление освещением
• Что такое импульсное реле

Опубликовано:
11.12.2018
Обновлено: 11.12.2018

Как устроен выключатель двухклавишный

Проведем краткий обзор и создадим у вас  общее представление о данном механизме, а заодно проведем подготовку к подключению. В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать.

Нам нужно добраться до  рабочего механизма, так как  с ним будут производиться основные манипуляции. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их необходимо с боку или сверху аккуратно  поддеть. На некоторых выключателях для этих целей предусмотрены специальные выступы.

 Далее отсоединяем рамку. Как правило, рамки на разных выключателях крепятся двумя стандартными методами, с помощью винтов или защелок. В нашем примере крепление выполнено на защелках.

Снимается рамка очень просто, защелки легко отстегивается руками.

Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные винты. Откручиваем их и снимаем рамку.

Механизм подготовлен к подключению.

Виды и типы электрических схем

Прежде, чем говорить об условных обозначения на схемах, нужно разобраться, какие виды и типы схем бывают. С 01.07.2009 на территории РФ введен в действие ГОСТ 2.701-2008 «ЕСКД. Схемы. Виды и типы. Общие требования к выполнению».
В соответствии с этим ГОСТ, схемы разделяются на 10 видов:

1. Схема электрическая
2. Схема гидравлическая
3. Схема пневматическая
4. Схема газовая
5. Схема кинематическая
6. Схема вакуумная
7. Схема оптическая
8. Схема энергетическая
9. Схема деления
10. Схема комбинированная

Виды схем подразделяются на восемь типов:

1. Схема структурная
2. Схема функциональная
3. Схема принципиальная (полная)
4. Схема соединений (монтажная)
5. Схема подключения
6. Схема общая
7. Схема расположения
8. Схема объединенная

Меня, как электрика, интересуют схемы вида «Схема электрическая». Вообще, описание и требования к схемам приведены в ГОСТ 2.701-2008 на примере электрических схем, но с 01 января 2012 действует ГОСТ 2.702-2011 «ЕСКД. Правила выполнения электрических схем». Большей частью текст этого ГОСТ дублирует текст ГОСТ 2.701-2008, ссылается на него и другие ГОСТ.

ГОСТ 2.702-2011 подробно описывает требования к каждому виду электрической схемы. При выполнении электрических схем следует руководствоваться именно этим ГОСТ.

ГОСТ 2.702-2011 дает следующее определение понятия электрической схемы: «Схема электрическая — документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи». Далее ГОСТ ссылается на документы, регламентирующие правила выполнения условных графических изображения, буквенных обозначений и обозначений проводов и контактных соединений электрических элементов. Рассмотрим каждый отдельно.

Подключение двойного выключателя с винтовыми контактами

Теперь подготавливаем провода. Снимаем изоляцию с жил. Глубина винтового контакта составляет 6-7 миллиметров. И переходим к разбору основного вопроса, как подключить двойной выключатель.

Питающую фазу подключаем к верхнему контакту. Откручиваем контактный винт. Вставляем провод.

Следим за тем, чтобы изоляция не попала в зажим и закручиваем винт.

Аналогичным образом подключаем отходящие провода.

Проверяем надежность фиксации проводов в контактах.

Подключение завершено.

Устанавливаем механизм в подрозетник, одеваем рамку и клавиши.

Подаем напряжение, выключатель двухклавишный готов к эксплуатации. В данной статье мы подробно разобрали как подключить двойной выключатель.

Ознакомится как выполняется схема подключения двухклавишного выключателя вы можете узнать на нашем сайте в соответствующей инструкции.

Про подключение других элементов электропроводки (розеток с заземляющем контактом и без, выключателей с подсветкой, люстр, светильников) очень подробно описано здесь.

Инструмент

• плоская отвертка
• крестовая отвертка
• нож
• индикатор напряжения

Сколько мы сэкономили выполнив подключение двухклавишного выключателя своими руками:

• вызов электрика – 200 рублей
• установка двухклавишного выключателя – 150 рублей
• выбрали понравившийся выключатель, который нам нравиться и устраивает по дизайну

ИТОГ: финансовая экономия составила 350 рублей, а также мы детально разобрали вопрос как подключить двойной выключатель света, получили бесценный опыт его установки.

Спасибо за внимание. Очень надеюсь данная статья была вам полезна

Буквенные обозначения в электрических схемах

Буквенные обозначения определены ГОСТ 2.710-81 «ЕСКД. Обозначения буквенно-цифровые в электрических схемах».

Обозначения дифавтоматов и УЗО в этом ГОСТ отсутствует. На различных сайтах и форумах в интернете долго обсуждали как же правильно обозначать УЗО и дифавтомат. ГОСТ 2.710-81 в п.2.2.12. допускает использование многобуквенных кодов (а не только одно- и двухбуквенных), поэтому до введения нормативного обозначения я для себя принял трехбуквенное обозначение УЗО и дифавтомата. К двухбуквенному обозначению рубильника я добавил букву D и получил обозначение УЗО. Аналогично поступил с дифавтоматом.

Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено.

Обозначения основных элементов, используемых в однолинейных схемах электрических щитов:
