Крепление рожков

На стадии разобранного корпуса осветительного прибора, к которому предполагается крепить рожки с лампами и плафонами, необходимо внимательно осмотреть внутреннюю часть.

Заводы-изготовители, как правило, реализуют свою продукцию с заведенными двумя проводами: на «фазу» и «ноль».

В этом случае предполагает одномоментное включение или выключение всех ламп, поэтому при необходимости заводится третий электрический провод. С этой целью откручивается не только нижняя декоративная, но и верхняя гайка центрального стержня, после чего удаляются все пластиковые кольцевые уплотнители с торцевой части и провод.

Только после заведения третьего провода вся связка фиксируется пластиковыми кольцевыми уплотнителями с торцов, и рожки закрепляются на корпусе осветительного прибора. Рожки светильника не просто устанавливаются на корпусе люстры, но и надежно закручиваются с внутренней стороны гайкой.

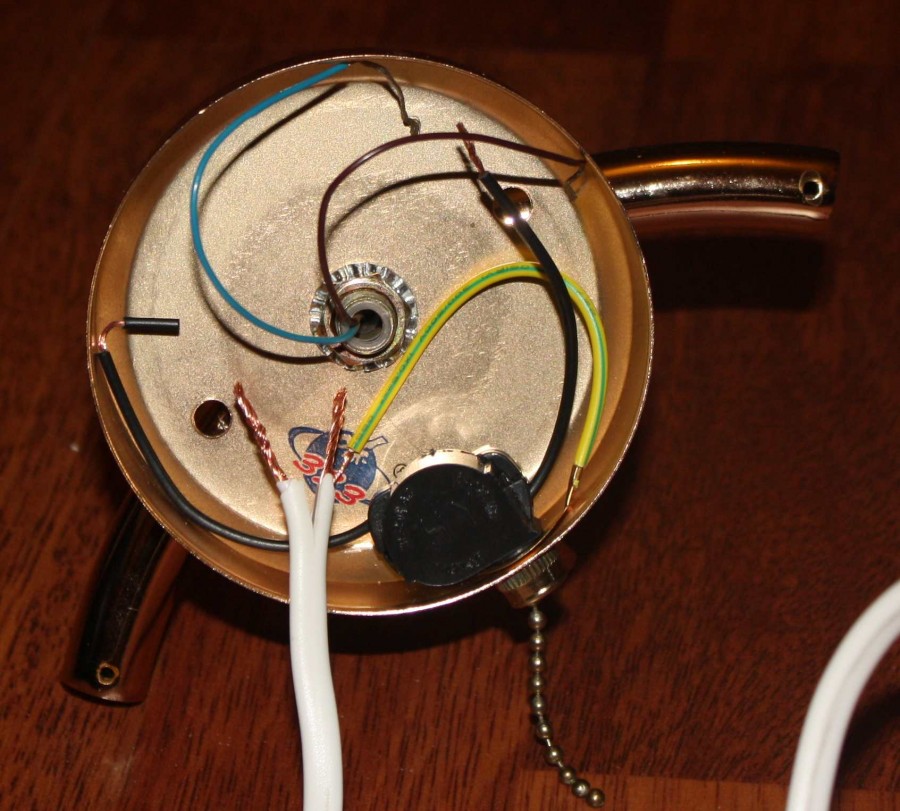

Соединение провода в люстре

Выполнение бытовой разводки производится по проводам «фаза» и «ноль».

При наличии в помещении заземляющего контура электрическая проводка дополняется третьим проводом, который подключается к шине заземления.

Общепринятая цветовая маркировка: жёлтый цвет изоляции – «земля», синий – «ноль» и красный или коричневый – «фаза».

Наиболее простым вариантом является наличие на потолке кабеля с «фазой» и «нулём». Первый провод прерывается на выключателе, а второй – идёт в распределительную коробку. Если рожки с патронами разделяются на несколько групп, то все провода на «ноль» объединяются воедино, а «фазы» разделятся в соответствии с количеством клавиш выключателя.

Под одноклавишный выключатель

Наиболее простым для самостоятельного выполнения является подключение потолочной люстры к одноклавишному выключателю. В этом случае на осветительный прибор подходит пара электрических проводов: «фаза» и «ноль». Внутри каждого рожка также присутствуют нулевой и фазный провода.

Подсоединение осуществляется очень просто: «фазы» соединяются между собой, после чего объединяются все нулевые провода. Полученные в результате таких манипуляций группы подсоединяются к основному питающему проводу, расположенному внутри стержня светильника.

Как подключить люстру к одноклавишному выключателю

Как правило, стандартная комплектация потолочной люстры предполагает наличие специальных соединительных колпачков, посредством которых очень легко можно выполнить качественное и надежное подсоединение электрических проводов.

Необходимо только зачистить кончики от изоляции и выполнить скрутку, после чего вращательными движениями наворачиваются колпачки. После укладки соединенных проводов внутрь корпуса люстры, одевается крышка и фиксируется декоративной гайкой.

Некоторые специалисты предпочитают подстраховаться, и с целью получения наиболее надежного и долговечного соединения электрических проводов советуют воспользоваться способом дополнительного припаивания.

При подключении к двухклавишному выключателю

На подготовительной к подключению стадии важно правильно разделить рожки люстры на пару групп. Полную симметрию легче получить при четном количестве рожков, которые делятся на две одинаковые группы, а провода на «ноль» отводятся к третьей группе

На трёхрожковых и пятирожковых конструкциях потребуется определиться с количеством источников света в каждой группе, например, в соответствии с соотношением 1+2, 2+3 или 1+4.

Подключение к двухклавишному выключателю

Электрические фазные провода подключаются к выделенным группам рожков, после чего выполняется подключение к основному питающему проводу

Важно помнить, что использование двухклавишного выключателя предполагает наличие на входе в потолочный осветительный прибор трехжильного провода. На одну жилу подключаются провода на «ноль», а фазные группы соединяются с двумя отдельными жилами

На заключительном этапе подключения обязательно осуществляется штатное тестирование работоспособности люстры, и только после этого можно разместить электрические провода внутри корпуса, а также надежно зафиксировать крышку при помощи декоративной гайки.

Устройство

Здесь вы не найдете обычных ламп, которые вкручиваются в патрон. Она состоит из десятков, возможно, даже из сотен маленьких светодиодов, которые в общей сумме выдают достаточно большой световой поток. Отличительной чертой такого изделия является другой принцип включения – если в классическом варианте для работы нужен механический выключатель, который в зависимости от положения замыкает или разрывает электрическую цепь, здесь устанавливается специальное реле с детектором, улавливающим сигнал дистанционного пульта.

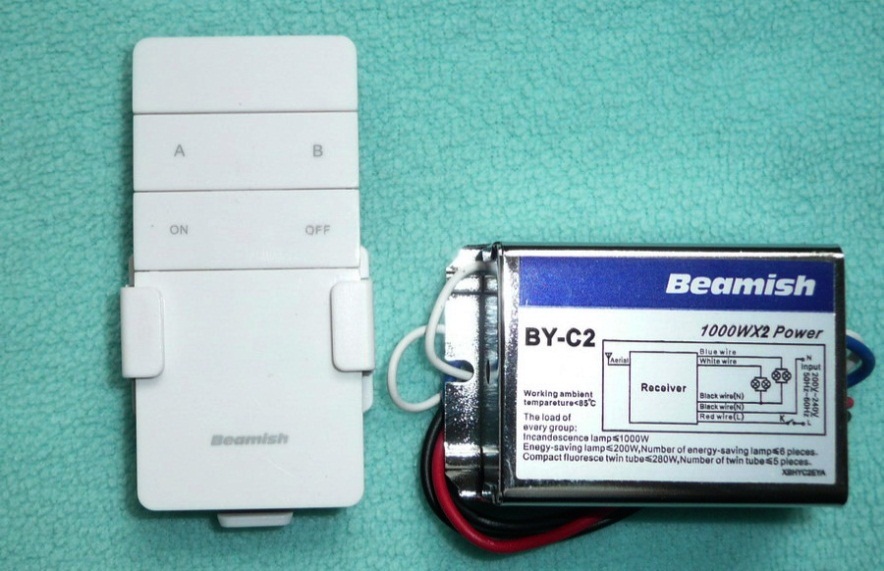

Реле с пультом дистанционного управления

В зависимости от нажатой кнопки на пульте, реле работает с управляемыми контактами, как следствие – они включаются или выключаются. На фотографии выше представлена комбинация пульта и реле, которые позволяют работать в нескольких режимах:

Включает и выключает первый диодный блок, обычно 30–40% от общего количества.
Включение и выключение второго блока, соответственно – 60–70% лампочек.
Включение всех 100%, и одна кнопка выключения на все три режима.

В зависимости от размера люстры со светодиодами возможно увеличение или, наоборот, уменьшение режимов. Все светодиоды подключаются последовательно, перед ними располагается конденсатор. Он играет роль барьера, защищает хрупкие кристаллы от резких колебаний напряжения.

Она редко состоит только из светодиодов, обычно они используются там в первом режиме в качестве ночника или просто декоративной подсветки. Основной свет реализован с помощью нескольких маленьких, но мощных галогенных лампочек (светодиоды также усиливают основной свет). Галогенки подключаются с помощью одного или нескольких специальных трансформаторов (зависит от количества лампочек и их мощности).

Люстра с комбинированным освещением

Ремонт галогенных люстр выполняется аналогично ремонту светодиодных люстр. Более подробно каждый элемент будет описан далее, когда начнем разбирать причины поломки.

Ошибки при подключении

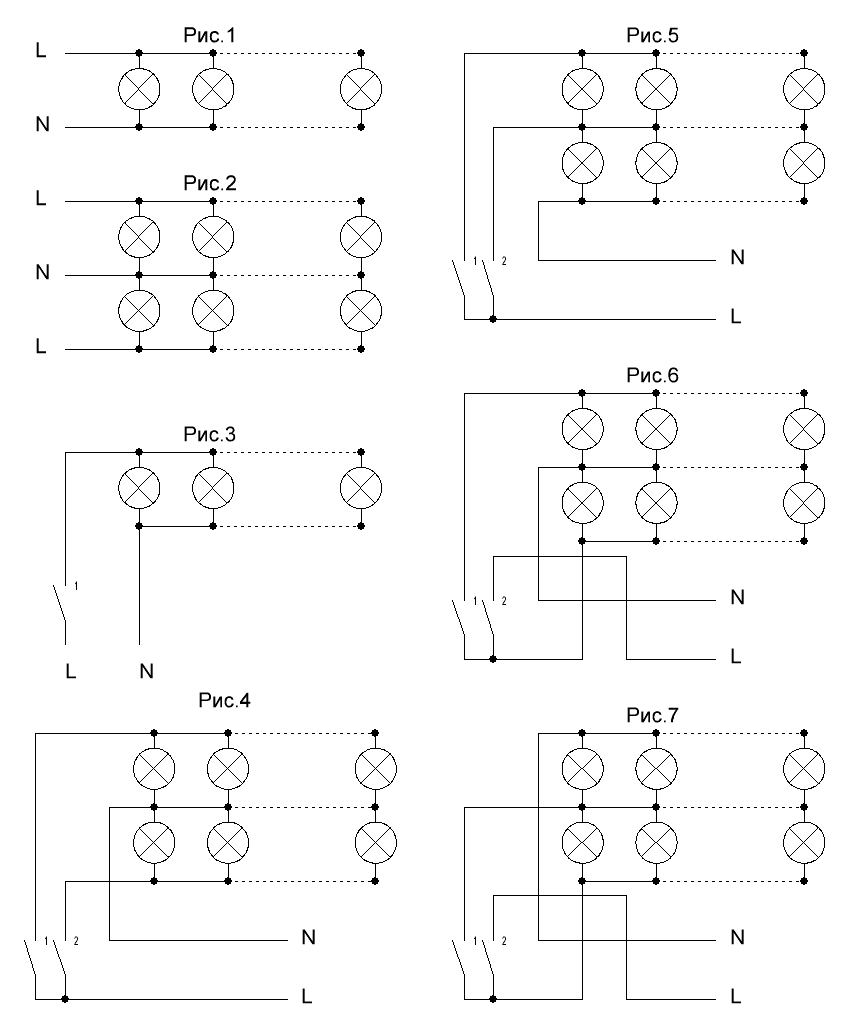

Возможны различные ошибки при подключении. Для наглядности я приготовил несколько схем с правильным и неправильным подключением люстры через выключатель:

Итак, что же получается, когда мы что-то перепутаем. Проверять нужно на лампах накаливания. На рисунках 5-7 показаны типичные ошибки, которые допускают неопытные электрики при подключении люстр.

Случай 1 – рисунок 5: внутри люстры все правильно, выключатель подключен правильно, но перепутаны провода на подключении к люстре. При включенной клавише 1 и выключенной клавише 2 будут светиться все лампы, причем не на полную яркость (светодиодные или люминесцентные будут вести себя по-другому). При включенных обеих клавишах будут светиться лампы только одной группы (на схеме нижняя). При включенной клавише 2 и выключенной клавише 1 также будет светиться лишь одна, нижняя, группа ламп.

Случай второй. Рисунок 6. Перепутаны провода на выключателе. Пока не включена клавиша 2, ничего включаться не будет. При включенной клавише 2 и отключенной клавише 1 светятся лампы только одной, нижней по схеме, группы. При включенных обеих клавишах нормально светятся все лампы.

Случай третий. Рисунок 7. Неправильно подключена люстра плюс неправильно подключен выключатель. При выключенной клавише 2, независимо от состояния клавиши 1, ничего не светится. При включенной клавише 2 и выключенной клавише 1 светятся все лампы не на полный накал (лампы накаливания). При включенных обеих клавишах светит только одна (верхняя по схеме) группа ламп.

И в подтверждение к вышесказанному небольшое видео:

Установка и снятие плафона

На первой картинке плафон вкручивается в корпус осветительного прибора. Нельзя слишком сильно затягивать соединения, потом сложно будет выкрутить их назад. Такая конструкция была популярна в советские времена, а на современных моделях – это редкость. Иногда плафон монтируется при помощи вкручивания болтиков или защелки

Здесь важно рассчитать силы и не пережать пластик или стекло, которые могут треснуть

В моделях 10-20-летней давности можно встретить плафон с системой крепления в виде двух пружинящих пластик, монтируемых под патрон. Они надежно удерживают пластиковый или стеклянный абажур, прижимая его к посадочному месту. Для того, чтобы снять плафон, нужно выкрутить лампочку, поджать пластины к патрону и потянуть его на себя. Установка происходит в обратном порядке. Нужно только хорошо удерживать абажур, чтобы пластины резким ударом не нанесли ему повреждений. Реже встречаются плафоны на металлической треноге.

Самый распространенный способ крепления плафона – это пластиковое кольцо, вкручиваемое в патронную резьбу. Иногда при выкручивании кольца, вместе с ним выкручивается изолирующая часть патрона, поэтому нужно быть предельно аккуратным.

Как подключить люстру к двухклавишному выключателю

Ко мне обращаются с таким вопросом, поэтому расскажу, как подключить люстру к выключателю с 2 клавишами.

В данном случае из потолка должно торчать три провода, а не 2, как в случае выше. При этом выключатель обязательно должен быть с 2 клавишами, и к нему подходит тоже 3 провода. Входной провод – фаза, два других – “выходы” выключателя на питание двух групп люстры.

Например, если вы хотите подключить люстру на 5 лампами к выключателю на 2 клавиши, то после одной клавиши выключателя идёт провод на первые 2 лампы, после другой – на остальные три.

При этом ноль подключен ко всем лампам люстры постоянно.

Итого, три провода, к которым подключаем люстру с 5 лампами: ноль, фаза 1 (после 1-й клавиши), фаза 2 (после 2-й клавиши).

Удачи, и проверяйте провода на наличие фазы!

Устройство светильников и люстр

Процесс сборки осветительных приборов – это механическая работа, которая обычно не вызывает особых сложностей.

Рассмотрим устройство светильников:

1.Плафон. Выполняет защитную функцию, закрывая лампу, и декоративную. Плафон изготовляется из разнообразных материалов: от стекла и пластика до металла. Он разбирается в первую очередь. Плафон имеет различные варианты крепления, поэтому рассмотрим этот пункт подробней позже.

2.Лампа. В осветительных приборах используются разнообразные виды лампочек: лампы накаливания, светодиодные и люминесцентные лампы. Здесь все зависит от личных предпочтений.

3.Отражатель. Этот элемент в бытовых моделях для квартиры или дома не используется. Сфера применения отражателя – офисные светильники и прожектора. Он имеет белую или зеркальную поверхность, которая служит для создания направленного света.

4.Патрон. Также имеет различные конструкции. Способы его монтажа к люстре и корпусу светильника рассмотрим ниже.

5.Блок-питания или пускающее устройство. Необходимые для работы светодиодных и люминесцентных ламп. Большинство современных энергосберегающих моделей под стандартных патрон выпускаются со встроенной схемой и вкручиваются по аналогии с обычными лампами накаливания.

Как собрать светильник или люстру

Светильники обычно продаются с отдельно упакованным плафоном и корпусом. Сначала монтируется корпус и подключается к электропроводке. Затем устанавливается плафон. Время сборки – 10-20 минут.

Сборка люстр немного сложнее:

1.Они продаются в разобранном состоянии и перед установкой их нужно собрать и проверить на работоспособность.

2.Сборка основного корпуса не вызывает затруднений – главное следовать инструкции.

3.Лампы и плафоны устанавливаются после монтажа и подключения питания.

4.Перед сборкой следует проверить все провода внутри светильника. К каждому из них должно идти 2 провода. Если в люстре три патрона, то проводов, соответственно, шесть. Провода от центральных контактов обычно имеют один цвет. На них будут проходить фазы для включения. Нулевые провода с боковых контактов имеют другой цвет и скручиваются вместе. Они подключаются к электрической сети напрямую.

5.Для соединения проводов необходимо снять с них изоляцию на 1 сантиметр.

Еще раз напомним, что при проведении электромонтажных работ нужно предварительно отключить напряжения в электрической сети.

Осталось только завершить сборку, закрепить все гайки, установить лампочку и проверить правильность выполненной работы.

Подключение люстры к двум проводам

Два провода – значит, выключатель для люстры одноклавишный.

На следующем фото показано, как подключить выводы люстры. Это в случае “жесткий алюминий+мягкая многожильная медь” лучше всего делать через клемники Wago. Схема подключения люстры проста – подключаются фаза и ноль, лампочки параллельно. Желательно фазу подключать на внутренний контакт патрона. Как правило, это коричневый провод.

Подготовка люстры перед подключением

Подключаем люстру на потолке.

Подключение люстры на потолке

Тут есть одна хитрость. Для комфортного подключения, чтобы не держать тяжелую люстру в руках, используют кусок жесткого провода в качестве временного крепежа. Один конец провода цепляют за кронштейн, другой – за люстру. Люстра висит на временном технологическом креплении, а мы спокойно работаем. В случае с подвесной люстрой этот совет бесполезен – там под рукой штатный крюк. В данном случае люстра очень легкая, я управился и без доп.провода.

Тщательно укладываем провода и клеммники, пространства очень мало. Я развел алюминиевые провода по разные стороны кронштейна.

На данном этапе декоративные гайки должны быть в кармане, чтобы не спускаться за ними.

Люстра установлена

Монтаж люстры завершен. Убеждаемся, что нет никаких щелей и перекосов. Проверяем прочность крепления люстры. Одеваем плафоны. Вкручиваем лампочки.

Монтаж люстры на потолок

Да будет свет!

Процесс ремонта блока управления люстрой

Проблема неисправного контроллера была в том, что не включалось более одного реле. Да и одно реле иногда могло не включиться. То есть, если ещё одно какое-то реле удается включить, то второе и тем более третье уже не включаются.

Для ремонта нужно прежде всего убедиться, что пульт работает (батарейки в норме, и при нажатии на любую кнопку на пульте загорается индикатор), и подать питание на контроллер:

Подключаем контроллер для проведения измерений и проверки в процессе ремонта

Я подключил питание через клеммы Ваго, это очень удобно. Оба провода N (черные) вставил в клеммник, хотя достаточно одного любого. Дело в том, что нагрузку я не подключаю, и провод N, если будет болтаться, может закоротить на выходные фазные провода. Наличие выходных напряжений проверяем можно проверять, подключив 3 нагрузочных лампочки. Но можно поступить проще – проверять наличие/отсутствие фазы на выходах указателем фазы.

Рекомендую для удобства, чтобы не втыкать в розетку, подключить наше устройство не через Ваго, а через двухполюсный автомат, так удобнее его включать/выключать. Номинал – чем меньше, тем лучше.

Прежде всего, проверяем напряжение питания. Измеряем обычным мультиметром, включенным на режим постоянного напряжения, на электролитическом конденсаторе фильтра С3. По отношению к общему проводу (минус диодного моста и конденсаторов С3, С4, как удобнее).

Напряжение при отключенных реле (почти без нагрузки, вхолостую) на конденсаторе фильтра 11,2В, при включении любого из реле падает до 6В. При таком напряжении, даже если декодер выдаст сигнал на открытие транзистора, и он откроется, реле всё равно не включится.

Естественно, подозрение сразу пало на часть электросхемы, отвечающей за питание. А именно – на ограничительный конденсатор С2 перед диодным мостом.

На нем написано 155J. Это означает 15х10^5 пикоФарад. А так как в 1 микроФараде миллион пикоФарад, значит, емкость конденсатора 1,5 мкФ. С напряжением всё ясно, 250В.

Если у него упала емкость, то он сильно ограничивает ток диодного моста, и под нагрузкой напряжение на выходе моста (да и на входе, в первую очередь) сильно просаживается.

Другой возможный виновник просадки – электролитический конденсатор на выходе диодного моста 470 мкФ 25В.

Меняем конденсатор 1,5 мкФ.

Теперь измеряем напряжение на выходе диодного моста в четырех рабочих режимах:

в холостом ходу: 12,9В,
включение одного реле: 12,2В,
включение двух реле: 11,7В,
включение трех реле: 10,5В.

Всё работает нормально!

Другие неисправности контроллеров люстр – ниже:

Соединения внутри люстры

С креплением вроде бы разобрались, теперь будем разбираться с подключением. Классический вариант: от 3-х до 6 лампочек на 220 Вольт. Их можно соединить в одну группу все параллельно, а можно разделить на две группы. Теоретически возможно и большее количество групп, но это очень редкий случай, и мы его не рассматриваем. Итак, если все лампочки соединить параллельно, то получится одна группа, для управления которой достаточно одноклавишного выключателя или диммера.

Стоит остановиться на распределении ламп на две группы. Обычно делают разное количество ламп в группах. Это делается для того, чтобы получить три разных уровня освещенности. Если в люстре нечетное количество ламп, то разное количество получается в любом случае. Если же ламп четыре, то обычно их разделяют на группы из трех ламп и одной. При одинаковых лампах мы, в зависимости от включенных клавиш, можем получить три варианта: одна лампа, три лампы и четые лампы. Некоторые предпочитают добиваться разного освещения установкой ламп разной мощности, но это уже дело фантазии и вкуса.

Если же лампочки соединить в две группы, тогда нам потребуется уже двухклавишный выключатель, а на люстру в таком случае должно приходить как минимум 3 провода: общий – нулевой, и два фазных, с выходов двух клавиш выключателя. Также, в домах с новой проводкой, возможен еще один провод – заземляющий. Просьба не путать его с нулевым проводом и не подключать его никуда, кроме специальной клеммы или винта на металлическом корпусе светильника. Заземляющий провод обычно выделяется яркой полосатой раскраской, но не всегда. Если после включения люстры у вас будет выбивать УЗО – это первый признак того, что вы вместо нуля подключили землю. Какой из проводов к какой части патрона подключать – большой разницы нет и правилами это не регламентируется. Электрики считают, что безопасней будет, если фазный провод подключать к торцевому контакту, а нулевой к резьбовому.

Дальше действуем так: включаем все клавиши выключателя и с помощью индикаторной отвертки находим фазные провода. Кстати, если у вас хорошие сухие деревянные полы, и такая же хорошо изолирующая подставка или лестница, индикаторная отвертка может фазу не показать. В этом случае можно попробовать коснуться свободной рукой потолка, чтобы создать условия протекания тока через индикатор. Если в выключателе есть неоновая подсветка, то индикатор может показать фазу и при выключенной клавише, но свечение при этом будет менее яркое. Если есть сомнения, разберите выключатель и отключите на время подсветку.

Если использован двухклавишный выключатель

Немного другой ход действий будет при решении вопроса о светильнике, соединённом с выключателем с двумя клавишами. В этом случае провода от рожков необходимо объединить в 3 группы. Нулевые образуют первую группу. А фазные от всех рожков необходимо разделить на две части.

Тогда при нажатии одной клавиши могут гореть 2 лампочки, другая будет отвечать за оставшиеся 3. А перевод обеих клавиш в активное положение будет предполагать работу всех лампочек. Остаётся только соединить полученные группы и питающий провод. На завершающем этапе монтажа люстры можно приступать к установке плафонов и других декоративных элементов.

Светильники A-play

Сейчас в моду входят люстры и бра с функцией a-play. Технические особенности этих светильников состоят в том, что они управляются обычно посредством смартфона, имеют встроенную звуковую колонку, и имеют возможность плавной регулировки как яркости, так и цветового спектра. Содержат в себе блок управления, к которому подключаются группы светодиодов. Сама люстра подключается как обычная 2-проводная. через одноклавишный выключатель. Причинами неисправностей таких светильников могут быть:

сгоревшие светодиоды – определяется проверкой каждого в последовательной цепочке
неисправный блок управления – тут могут быть варианты – чаще всего сгорают выходные силовые элементы (прозвонить и заменить), либо контроллер (проще заменить блок управления), бывает что слетает прошивка (попробовать восстановить с помощью специальных программ)
неисправна звуковая колонка – проверить ее питание, динамик, если то и другое в порядке, менять плату колонки.

В случае сложностей с ремонтом такую люстру можно снять и отнести в сервисный центр, благо она достаточно легкая.

Усенко К.А., инженер-электрик,

Подключение двухконтурной люстры к электросети

Чтобы правильно подключить люстру с тремя проводами, два из которых фазные, необходимо осмотреть выключатель и выходящие из потолка провода. Самый простой случай – когда выключатель двухклавишный, а из потолка выходят три провода. Определить назначение этих проводов можно так:

Возьмите индикаторную отвертку или указатель напряжения.
Включите обе клавиши выключателя.
Поочередно прикоснитесь указателем напряжения к зачищенным концам всех трех проводов. При соприкосновении с фазными проводами загорится лампочка на указателе напряжения.
Отметьте фазные провода маркером.
Отключите выключатель. Проверьте все три провода еще раз. Лампочка загораться не должна!
Подключите поочередно фазные провода люстры к отмеченным фазным проводам электропроводки, также соедините нулевые провода. Соединение производят с помощью клеммной колодки или на скрутку с использованием изолирующих колпачков или изоленты.
Проверяют работу люстры, поочередно включая обе клавиши.

Схема подключения люстры к сети

Если выключатель одноклавишный и из потолка выходит только два провода, то необходимо проверить их при включенном выключателе указателем напряжения и найти фазный и нулевой провода. Фазные провода люстры соединяют между собой и с фазным проводом электропроводки, нулевые провода также соединяют. Проверяют включение и отключение люстры.

Если выключатель установлен одноклавишный, а провода в электропроводке три, необходимо выяснить назначение третьего провода. Для этого включают выключатель и проверяют на всех проводах наличие напряжения. Если фаза обнаруживается на двух проводах, значит нужно заменить выключатель надвухклавишный, и люстру можно будет подключить по трехпроводной схеме. Если фаза только на одном проводе, а третий провод имеет желто-зеленую изоляцию, то подключение производят как в предыдущем случае: оба фазных провода люстры подключают к фазному проводу электропроводки, а заземляющий проводник изолируют и убирают.

Определение напряжения на проводах с помощью электро-отвертки

Монтаж хрустальной люстры

При установке люстры в любом случае сначала монтируется выключатель, потом разводятся провода. Чтобы подвесить люстру к потолку, требуется крюк. В кинофильмах можно увидеть, как огромные люстры отделяются от потолка и разбиваются на невероятно мелкие кусочки. Это вполне может случиться в доме или квартире, если механизм крепления некачественный.
Любому понятно, что падение на пол потолочной хрустальной люстры – это, по сути, ее утилизация. Восстановить подвески не сможет никто, а купить такие же практически невозможно. Это значит, что закрепить светильник необходимо так, чтобы на крюке можно было при желании раскачиваться.

Анкерный крюк и анкерный болт, пригодные для крепления люстр к потолку

Самая сложная задача – подвесить хрустальный светильник к бетонному потолку. Плита перекрытия обычно имеет пустоты, которые мешают закрепить дюбель так, чтобы он смог удерживать большой вес. Несколько лет обратно в подобной ситуации пробивали дырку в потолке и просовывали в нее арматуру, к которой привязывался кусочек проволоки. Арматура располагалась горизонтально, крючок из проволоки держался за середину арматуры.

Сегодня в подобной конструкции нет необходимости. В магазине можно купить анкерные крюки и болты, которые работают по принципу, называемому специалистами принципом раздвижного гриба или моли.

Принцип действия анкерного болта

Как подключать выключатель для люстры

Для включения простых люстр с одной лампой используется одноклавишный выключатель, его установка максимально проста. При подключении люстры, у которой количество ламп две и более, используются двух и трехклавишные выключатели.

Если проводка уже проложена, а количество групп ламп в люстре соответствует количеству клавиш на выключателе, его меняют на новый, соблюдая схему подключения.

Схема подключения двухклавишного выключателя

Если же выключатель устанавливается на новую проводку, необходимо обратить внимание на структуру выключателя. В двух и трехклавишных выключателях имеется одна общая клемма, к ней нужно подключить питающий фазный провод, приходящий из распределительной коробки

А каждую из оставшихся клемм, в соответствии с расположением клавиши и желанием включать определенную группу ламп, соединяют с проводами, идущими через коробку к лампам люстры.

Необходимо отметить, что выключатель должен размыкать именно фазный провод питания! Этим вы обезопасите себя, когда будете менять сгоревшую лампу при выключенном выключателе.
