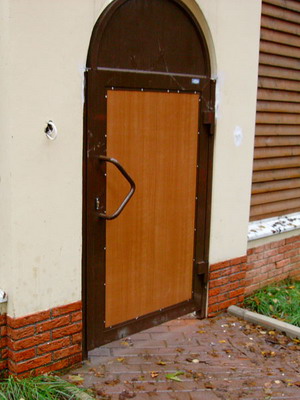

Бывает так, что на двери незаметны отверстия для ключей и секретные замки, а открыть ее невозможно, как будто она заперта изнутри. Если рассмотреть ее конструкцию, то можно убедиться в том, что с другой стороны все-таки задвижка есть.

Однако закрывается она снаружи, и сначала сложно понять, каким образом. Ответом на этот вопрос является шестигранная головка мебельного болта, которая затерялась между шурупами на полотне двери. С помощью шестигранного ключа-воротка такие секретные замки очень легко открывается.

Суть в том, что обычная рейка-щеколда установлена с обратной стороны калитки, а при поворачивании головки болта, она дублирует его движение, закрывая или открывая дверь. Делаются такие секретные запоры очень просто.

На хвостовике болта с применением напильника своими руками выполняют плоскую лыску. На нее устанавливается задвижка, которая имеет специальную прорезь под уже упомянутую лыску.

Собирают секретные запоры таким образом: для начала просверливают для резьбовой части болта отверстие, затем более толстым сверлом делают углубления под головку, чтобы «утопить» ее на уровне дверной поверхности.

С другой стороны двери надевают на болт две шайбы и поджимаются с помощью гайки таким образом, чтобы утонула головка болта. На лыску болта надевают задвижку и с помощью другой гайки плотно зажимают. Таким образом делают секретные запоры. Изготовить их под силу своими руками любому хозяину.

Разновидности дверных засовов

Итак, дверные засовы могут:

приобретаться в магазинах. Стоимость готовых устройств небольшая, а широкое разнообразие позволяет выбрать наиболее подходящий запорный механизм;
изготавливаться самостоятельно.

Готовые засовы

Засов на дверь различается по нескольким основным признакам:

способу установки;
способу работы.

Засов на калитку, дверь ворота может быть установлен:

внутрь дверного полотна. Врезной засов отличается сложностью монтажа, так как для установки потребуется делать нишу для основной части запорного механизма и более высокой стоимостью;

Засов с замком для калитки или двери

на поверхность дверного полотна. Накладной засов можно установить за несколько минут, имея необходимые инструменты и определенные навыки работы с ними. Стоимость накладных запорных механизмов ниже, чем врезных. Однако и степень защиты засова меньше, так как все рабочие элементы устройства располагаются на поверхности и легко просматриваются.

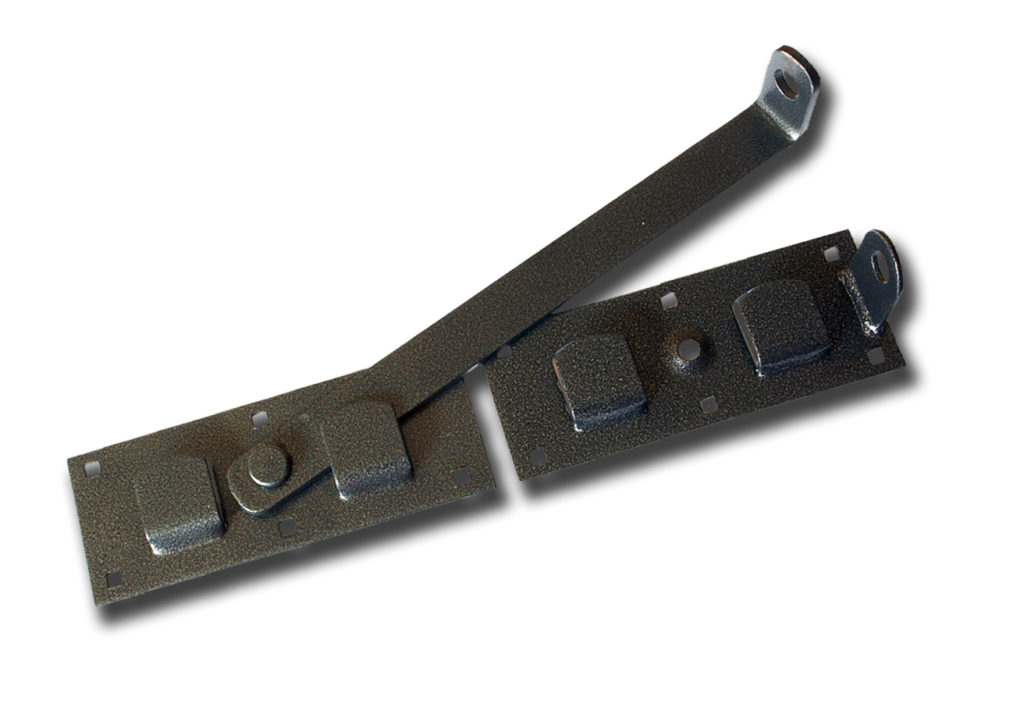

Засов-фиксатор, устанавливаемый на поверхность дверного полотна

Врезные засовы, как правило, выполняют и функции основного запорного устройства, то есть дополняются замком.

Если врезные засовы выпускаются одного типа, то накладные запорные устройства могут быть следующих видов:

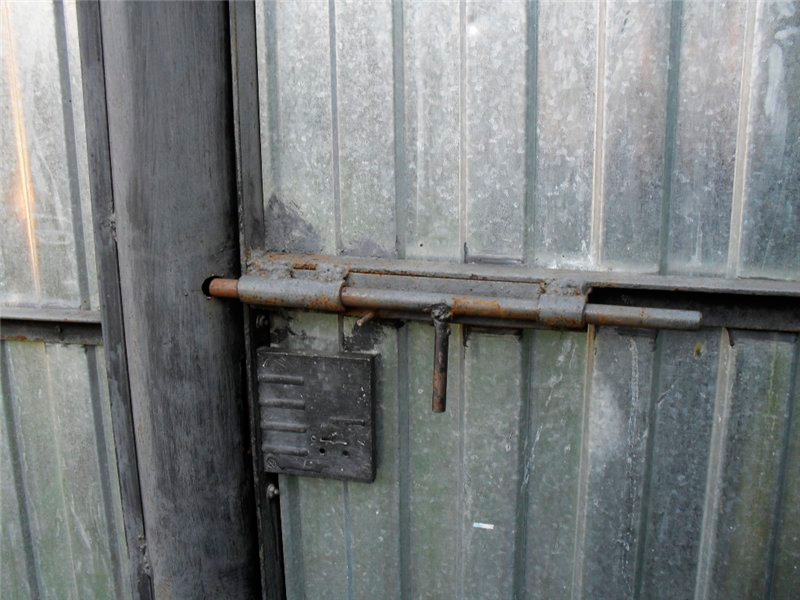

задвижка-засов. Наиболее популярное устройство, которое состоит из корпуса и двигающейся металлической пластины. Для фиксации пластины в закрытом положении на дверной раме устанавливается небольшая планка с отверстием. Задвижки выпускаются разных размеров и могут быть дополнены декоративными элементами;

Засов-задвижка для калиток и дверей

Задвижка может быть:

горизонтальной (рисунок выше). Такие устройства устанавливаются на двери разного назначения, в том числе и калитки;
вертикальной. Устройства предназначены для створок ворот.

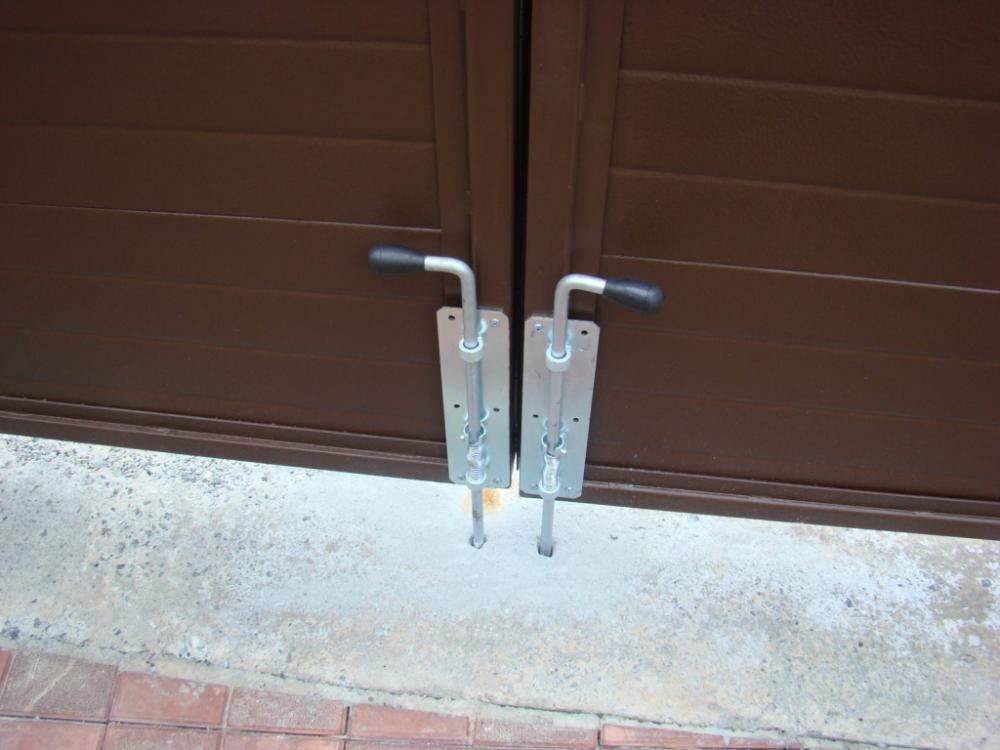

Задвижки вертикальные для ворот

засов-крючок. Простейшее запорное устройство, которое можно приобрести в магазине или изготовить самостоятельно. Запорный элемент – крючок – опускается в скобу, тем самым фиксируя створку в закрытом положении;

Засов в форме крючка для фиксации двери

Как сделать засов своими руками? Необходимо:

найти проволоку подходящего диаметра;
согнуть проволоку в форме крючка;
изготовить две планки: для крепления устройства к дверному полотну и фиксации запорного элемента. Планки можно изготовить из той же проволоки или металлической пластины;

засов с пружиной. На стандартное запорное устройство устанавливается небольшая пружина, которая возвращает запорный элемент в исходное (закрытое) положение. Открывается засов вручную, а после закрытия двери защелкивается автоматически.

Задвижка для дверей на основе пружинного механизма

Все устройства выполняют одинаковую функцию – фиксацию двери (калитки, ворот) в закрытом положении. Поэтому выбирать рекомендуется тот механизм, которым более удобно пользоваться всем членам семьи.

Засовы, изготовленные своими руками

Самодельный засов может быть:

вертушкой;
шпингалетом.

Вертушка – это устройство, которое изготавливается из небольшого деревянного бруска и деревянного (металлического) прутка, выступающего в качестве оси вращения.

Принцип действия устройства достаточно прост. Лопасти вертушки, при расположении ее в горизонтальном направлении, зацепляются за раму калитки. Если лопасти засова расположены в вертикальном направлении, то засов открыт.

Засов вертушка для калиток

Вертушка является самым не надежным видом засовов. В большинстве случаев такое устройство используется для предотвращения распахивания ворот или калиток ветром.

Шпингалет – это более надежное устройство для фиксации двери. Металлический профиль, являющийся запорным элементом опускается в специальные ниши, которые также изготавливаются из металла. Если изготовить шпингалет с проушинами, то засов можно дополнить навесным замком.

Металлический засов для ворот и калиток

Единственным недостатком шпингалета является необходимость постоянно следить за перекосами ворот (дверей, калиток), так как любое нарушение геометрии приведет к неработоспособности устройства.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство “Вертушки” своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый “народный” и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

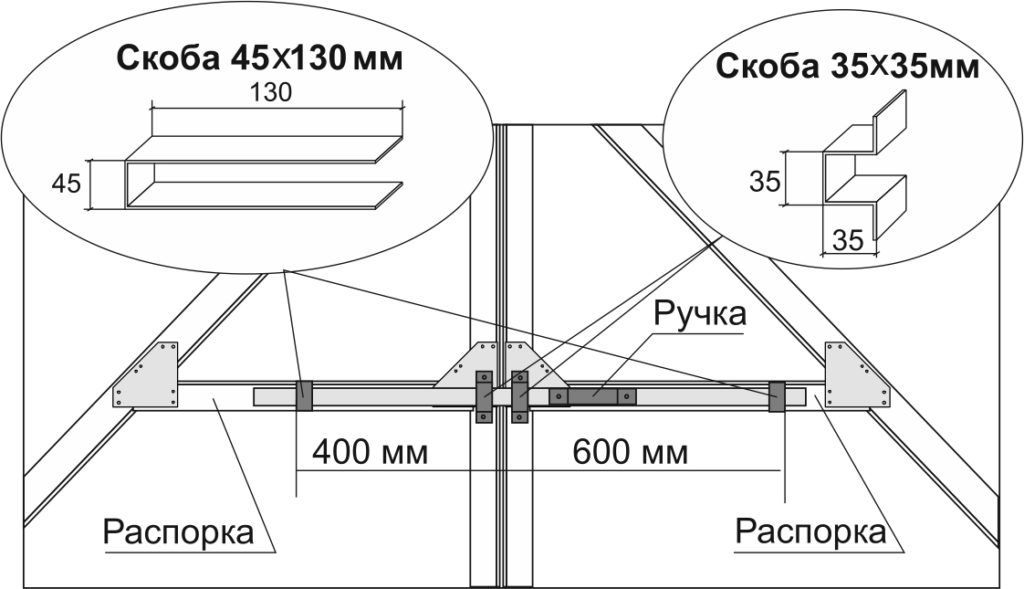

Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа “шлагбаум”

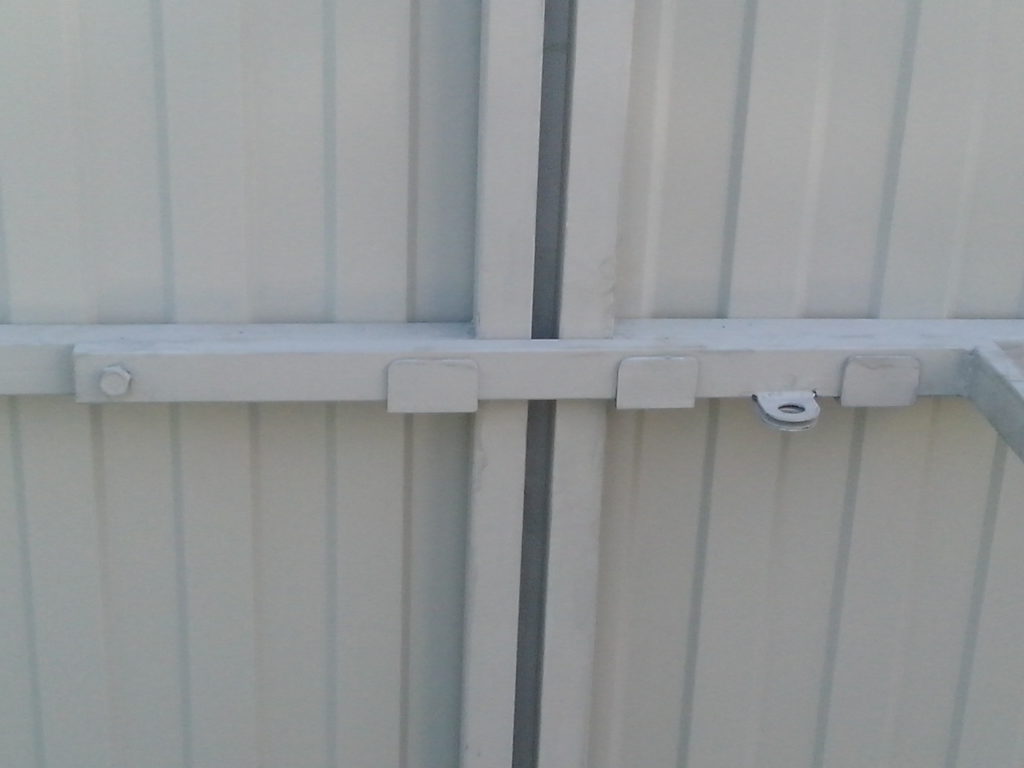

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа “шпингалет”

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Как изготавливается засов для калитки своими руками?

Сделать засов своими руками можно и из металла, и из дерева. Если нет возможности использовать сварочный аппарат, закрепить металлические части конструкции можно болтами или саморезами даже на металлической калитке.

Для самостоятельной сборки запора для калитки потребуются инструменты и материалы:

ножовка по дереву или металлу;
дрель;
измерительные инструменты;
деревянные бруски или металлические прутки, обрезки водопроводных труб и пр.;
декоративная фурнитура при необходимости.

Вертушка

Для изготовления вертушки берут небольшой деревянный брусок (длина около 10 см, но при необходимости может быть и больше). В середине его плоской стороны просверлить отверстие. Через это отверстие нужно вбить гвоздь или вкрутить шуруп в столбик калитки.

Шлагбаум

Вырезать из полосового металла или дерева подвижную часть запирающего устройства С таким расчетом, чтобы оно заходило на столбик или коробку примерно на 10 см. При этом часть, расположенная на дверце, должна быть примерно в 2 раза больше. Часто такие устройства делают длиной в ½ ширины калитки.

На краю полосы просверлить отверстие. В него нужно вставить саморез и ввернуть его в каркас калитки. Вариант запора: просверлить калитку насквозь и снаружи установить поворотную ручку, а ее штырь жестко соединить со шлагбаумом. При повороте ручки щеколда поднимется.

На столбике ставят скобу. Ей нужно придать скошенную вверху форму. При закрывании калитки щеколда будет скользить по наклонной части и самостоятельно опадет в выемку, запирая дверь.Открыть снаружи ее можно поворотом ручки или при помощи шнура, закрепленного на свободном конце щеколды: его выводят на внешнюю сторону калитки.

Шпингалет

Простейшую оконную задвижку проще купить в готовом виде, но можно сделать и своими руками из прутка и 3-4 колец. Пруток согнуть в виде буквы Г. На створку прикрепить 2 кольца (отрезок трубы, большая гайка и т. п.). Вставить в них пруток, перевести его в положение для открытой калитки и закрепить на штыре стопор, препятствующий выходу из колец (приварить кусок прутка или др.). На столбе установить 1-2 кольца, в которые должен войти конец штыря при запирании дверцы.

Засов с запорным механизмом

Изготавливается по такому же принципу, что и шпингалет, но дополнительно оборудуется 2 ушками: 1 на подвижной части, 1 на неподвижных кольцах. В закрытом положении отверстия в ушках должны совпадать. В них можно будет продеть дужку замка и зафиксировать запорную конструкцию.

Со щеколдой

Вертикальный запор на калитку своими руками делают по принципу щеколды-шпингалета. Располагают его на створке, выравнивая нижний конец штыря с кромкой калитки в открытом положении. Закрыв створку, определить место, куда опустится пруток при запирании щеколды. А этом месте вбить в почву или залить в бетон отрезок трубы, диаметром больше прута. При запирании ворот и опускании щеколды конец штыря надежно фиксируется в пороге под створкой. Чтобы не спотыкаться при движении через калитку, трубку нужно углубить заподлицо.

Таким же способом изготавливают запор для верхней части ворот или большой калитки, над которой есть перекладина короба. Трубку в этом случае вставляют в балку над местом выхода прутка.

Преимущества установки щеколды

Щеколда на калитку – очень нужная и практичная вещь.

Ее главными плюсами являются:

Простота в использовании и надежность. Отмычкой ее открыть невозможно, также проблематично сломать – удар распределяется по всему полотну калитки. Только применяя «болгарку», можно такой засов обрезать. Но для вора это абсолютно не приемлемо. Во-первых, работает машина очень шумно, а во-вторых, щеколда закрывается изнутри, что само по себе является неприятным симптомом для злоумышленника и означает, что хозяева находятся дома.
Еще одной положительной стороной является то, что во время экстремальной ситуации ее легко и быстро можно открыть. Этот фактор во время пожара может оказаться очень важным. Такой засов, в отличие от замка, который под действием высокой температуры может заклинить, не подведет.

Как сделать простой засов «Вертушка»

Засов «вертушка» для гаражных ворот своими руками:

в качестве запорного механизма для двустворчатых ворот может служить металлическая полоса (5 мм) или деревянный брус. Длина полосы или бруса – 2/3 ширины ворот;
крутится такая вертушка на болте (12-15 мм) который устанавливается в фиксирующуюся створку ворот, примерно на уровне от земли 60 – 70 см, чтобы было удобно открывать и закрывать ворота;
с одной и с другой стороны створок, на высоте 60 – 70 см привариваем два профиля паза, в которые должна при закрытии свободно входить полоса задвижка;
расстояние – примерно по центру каждой створки распашных ворот – полоса в закрытом положении должна немного выступать за края удерживающего профиля;
для того чтобы болт легко проворачивался с двух сторон на него надеваем по две шайбы.

Важно. Снаружи шляпку такого болта надо сточить и закрасить, чтобы его не было видно

Засов типа шлагбаум

Принцип конструкции похож на засов вертушку, только запирающаяся металлическая полоса фиксируется не в отдельно приваренные неширокие пазы, а в швеллер, который приварен по всей ширине второй створки ворот.

Дополнительно можно приварить проушины на конце швеллера и запирающей полосы, чтобы можно было зафиксировать засов навесным замком.

Сдвижной засов для ворот с фиксацией

Если вертушку или шлагбаум просто сделать своими руками, при наличии сварочного аппарата, то хорошую надежную задвижку для гаражных ворот лучше покупать в магазине. В зависимости от материала створок можно подобрать дизайн и величину задвижки.

Минус такого запора – нет прочной фиксации, при сильном ветре створки ворот из профнастила перекручиваются. Поэтому лучше устанавливать три задвижки, фиксирующие створки, на расстоянии 50 см сверху и снизу и одну по центру ворот на ребре жесткости.

Вертикальные шпингалеты

Вертикальный засов – это просто согнутая с одной стороны в виде буквы Г арматура (12 или 14), длиной примерно 70 см. Принцип запирания створок вертикальным запором:

к створкам ворот с двух сторон надо приварить куски трубы, по диаметру прут арматуры должен входить в эту трубу;

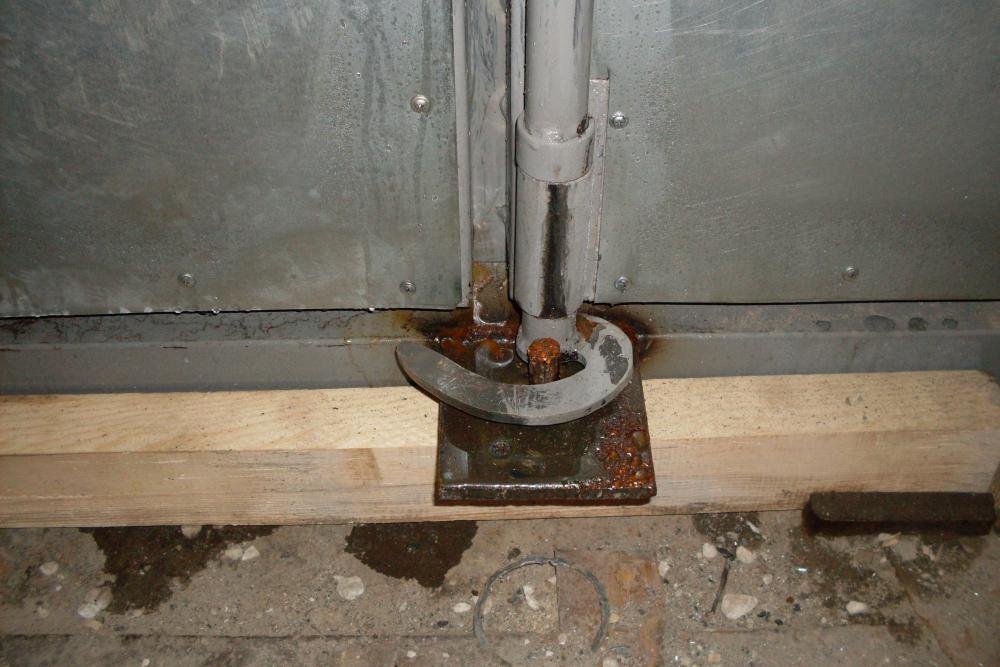

в пол гаража цементируем с одной и с другой стороны еще два куска трубы – это фиксация для запорной арматуры;
в закрытом состоянии арматура зафиксирована в трубе, ворота открыть невозможно.

Чтобы было удобно открывать ворота, с двух сторон приварите фиксирующие пазы, в которые будете вставлять изогнутую ручку арматуры такого вертикального засова.

Шпингалеты

Принцип конструкции такой же, как и для вертикального засова, только арматура и труба, по которой она двигается, фиксируются на створках ворот в горизонтальном положении, примерно по центру.

Для надежности на засов можно приварить ушки для навесного замка.

Все перечисленные запоры не дают плотной фиксации створок ворот. Надо устанавливать несколько простых задвижек или приступать к изготовлению более сложного, но надежного запора, плотно прижимающего створки.

Запорный механизм засов по типу «морской контейнер»

Удобная конструкция запора для распашных гаражных ворот, которую оценит каждый гаражник – не надо нагибаться и тянуться при открытии и закрытии ворот гаража. Сделать своими руками запор нетрудно:

на прижимающей створке привариваем в трех местах фиксаторы кольца с ножкой для гладкой трубы, диаметром 15 – 16 мм. Первое на расстоянии от верха рамы ворот 20 см, второе по центру створки и третье 20 см от пола;
с двух сторон трубы крепим два крюка;
к раме сверху и снизу привариваем два фиксатора для крюков;
при повороте трубы крюки надежно фиксируют прижимающую створку.

Посередине поворачивающейся запорной трубки с крюками надо приварить кусок трубы 30 см – это будет ручка для удобного поворота засова. Принцип такого запора можно посмотреть и в фурах – крепит надежно и герметично.

Засовы и задвижки для пластиковых декоративных заборов и калиток

Ворота, калитка и забор из современных материалов, типа пластиковой сетки рабицы (пвх) – это красиво, недорого и удобно. Но какой запор на такие калитки и ворота можно установить? Если выбран пластиковый штакетник для строительства забора и такая же калитка, то лучший вариант – магнитный замок.

Изделия из металла не подойдут для таких современных конструкций и смотрятся не очень красиво. А магнитные замки – надежные, долговечные и практичные устройства.

Крепление такого замка на створки ворот или на калитку несложно своими руками. Все детали крепятся на саморезы. Как видно на фото, такое запорное устройство – лучшее решение.

Разновидности засовов: их преимущества и недостатки

Все современные засовы можно разделить на две большие группы:

вертикальные, которые располагаются перпендикулярно оси ворот;
горизонтальные, расположенные параллельно оси ворот.

Вертикальный засов для распашных ворот состоит из двух одинаковых элементов, располагаемых на каждой створке. Вертикальные засовы могут располагаться в верхней или нижней части ворот.

Каждое устройство представляет собой небольшой металлический прут с ручкой. Фиксация производится путем опускания устройства в землю или бетонное основание (нижние засовы) или поднятия в ответную планку, расположенную на верхней раме ворот (верхние засовы).

Засов для ворот вертикального типа

Преимуществами вертикальных засовов являются:

высокая степень надежности;
презентабельный внешний вид;
простота изготовления и монтажа.

Среди недостатков можно отметить невозможность скрепления воротных створок между собой, что может привести к несанкционированному открытию.

Горизонтальные засовы подразделяются на следующие виды:

засов вертушка. Две металлические или деревянные планки соединяются между собой осью вращения. Открытие и закрытие устройства производится путем вращения «крыльев» устройства. Изготовить гаражный засов-вертушку несложно, то степень надежности такого устройства достаточно низкая. Поэтому пользоваться вертушкой можно только при отъезде на непродолжительное время;

Простейший засов для ворот с низкой степенью надежности

засов-шлагбаум. Разновидность вертушки, в которой ось вращения располагается с краю. Основные преимущества шлагбаума – простота и надежность. Если засов оборудовать проушинами, то на устройство можно установить навесной замок. Однако даже небольшое смещение (перекос) створок ворот приведет к неработоспособности устройства;

Засов для ворот с возможностью установки дополнительного замка

засов-шпингалет. Наиболее распространенное среди потребителей устройство. Принцип действия шпингалета: подвижный запорный элемент, расположенный в корпусе, входит в ответную планку. Шпингалеты разных видов и размеров можно изготовить своими руками или приобрести в магазине. Преимущество устройства – надежность и длительность использования, а недостаток – необходимость постоянного ухода.

Наиболее распространенный тип засова для ворот

На ворота также можно установить и более совершенные засовы (электромеханические, кодовые и так далее), но стоимость этих устройств не всегда оправдывает функциональность.

Виды и типы замков

После того как ворота и калитка установлены, следует подумать о надежном запоре. Рассмотрим наиболее распространенные способы фиксации створок в закрытом положении. Для этого требуется рассмотреть типы замков для наружных дверей, ворот и калиток в ограждении загородного участка. Выбрать подходящие виды замков можно, только основываясь на параметрах эксплуатационных требований.

На проушинах. Самый простой и надежный способ. В центральной части створок со стороны их прилегания друг к другу приваривают одну или несколько пар проушин, в которые впоследствии вставляют навесной замок.

На штырьках. Способ основан на принципе запирания контейнеров. К внутренней стороне углов створок приваривают по одному куску трубы диаметром около 24 мм и длиной не более 20 см. Такие же отрезки трубы вкапывают в землю точно по оси труб на воротах в закрытом положении. После этого подбирают кусок арматуры длиной 40-50 см, придают ей форму шпингалета и в дальнейшем используют как вертикальный засов.

На засов. Чтобы правильно расположить засов, на каждой створке определяют место пересечения диагоналей. Затем, отступив от найденной точки 10-15 см к середине ворот, устанавливают по одной скобе. Такую же пару скоб крепят со стороны примыкания ворот так, чтобы все четыре скобы находились на одном уровне. Внутреннее пространство скоб должно быть соразмерно внешним габаритам заранее подготовленного засова. В качестве последнего можно использовать любой подручный крепкий материал типа бруса или трубы. Длину засова подбирают равную ширине одной створки. Выбранный засов продевают сквозь скобы и получают надежный фиксатор для ворот в закрытом положении.

Чтобы засов не выпадал, его оснащают ограничителями, место установки которых определяют, полностью выдвинув и задвинув засов. Для запирания ворот на подвесной замок проушины можно установить с краю засова в задвинутом состоянии либо на створки ворот.

На защелку. При таком способе фиксации конец балки, тубы, уголка или иного крепкого материала закрепляют на одной створке ворот, а на другой укрепляют гнездо в виде Г-образного крюка. Такие же крюки можно установить по месту стыковки створок — это обеспечит жесткость конструкции ворот в закрытом положении. Для запирания ворот проушины устанавливают на створках или на конце защелки.

Для удерживания створок ворот в максимально открытом положении устанавливают пружинный фиксатор. Принцип его действия достаточно прост: стоит надавить на крюк нижней частью створки, и фиксатор защелкнется автоматически. Чтобы освободить створку ворот, следует наступить ногой на выступающую часть крюка.

Чтобы створки удерживались в распахнутом положении без каких-либо устройств и механизмов, в процессе установки ворот стойки наклоняют на 2-3° в сторону открывания створок. Тогда ворота остаются открытыми под действием собственного веса.

Для ворот, в которых применена конструкция на штырьках, можно вкопать еще одну пару обрезков труб в тех точках, где находится шпингалет при открытом положении створок.

Еще один вариант зафиксировать открытые ворота — установить столбики по месту края створок в распахнутом положении. Столбики оборудуют крючками: когда ворота открыты, крючки помещают в проушины, на которые вешается замок. Вместо крючков можно использовать магниты, тогда на деревянные створки в местах соприкосновения с магнитом устанавливают металлический уголок. Для металлических ворот такой уголок не нужен.

Ручки. Подразделяются на накладные, сквозные, поворотные и нажимные. Бывают также различных форм и способов изготовления (литые, кованые, сварные, полимерные, металлические, сборные и др.).

Накладные ручки изготавливают в виде скоб или колбочек. У основания имеются специальные технологические отверстия для крепления к створкам ворот и калиток.

Для металлических ворот выпускают Г- и С-образные ручки без отверстий. Такие ручки крепят сваркой.

Сквозные ручки могут иметь как округлые формы, так и Г- или С-образные. Чтобы закрепить такие ручки, в створке просверливают отверстие, в которое продевают резьбовой штырек, жестко влитый в одну из ручек. На него с обратной стороны ворот или калитки прикручивают другую ручку.

Поворотно-нажимные ручки выполняют сразу две функции: обеспечивают захват для отпирания створок и фиксируют ворота в закрытом положении за счет язычка запорного механизма. Такие ручки часто составляют единую конструкцию с врезными или накладными замками.
