Правила крепления окна на пластины

В качестве фиксирующего элемента должны использоваться саморезы. Клей или пена не подходят. Применение ударного механизма для создания отверстий возможно только для бетонных поверхностей.

Чтобы избежать повреждения оконной рамы сверлом, оно должно иметь достаточную длину. Дополнительно можно защитить поверхность рамы, установив кусочек пвх возле рассверливаемого отверстия.

В качестве крепежного элемента используются саморезы

При монтаже окна в кирпичном проеме, имеющем вертикальные пустоты, отверстия под крепежи формируются в межблочных швах. Для контроля погружения самореза в тело рамы необходимо использовать шуруповерт с соответствующей функцией, которая ограничивает вращательный момент.

Применение анкерных пластин для пластиковых окон

Чтобы в помещении было тепло, уютно и комфортно, необходимо уделить самое пристальное внимание окнам. От качества и надежности их установки будут зависеть комфортность пребывания в помещении, долговечность службы конструкции

Установка окон производится на года, поэтому необходимо внимательно учесть все нюансы и правильно произвести монтаж. Есть много материалов крепления, но особого внимания заслуживают анкерные пластины.

Этот материал идеально подходит не только для металлопластиковых окон, но и деревянных, а также для различных проемов: кирпичных, железобетонных, пено и газобетонных.

Такая универсальность делает анкерные пластины по-настоящему уникальными.

Внешне это металлические пластинки с круглыми отверстиями и насечками. Делают изделия холодной штамповкой из оцинкованного листа, толщина которого колеблется от одного до двух миллиметров. Они обеспечивают устойчивость оконной конструкции.

Рис. 2. Монтажный анкер

Анкерные пластины бывают двух видов:

  • поворотные;
  • неповоротные.

Поворотный элемент устанавливают при сложном монтаже, когда затруднительно полноценное закрепление окон по каким-либо причинам. Поворотный краб позволяет произвести установку под любым углом.

Неповоротные пластины используются при классическом монтаже пластиковых или деревянных оконных конструкций.

Выполнение монтажа на анкерные пластины

Последовательность действий, которые необходимо выполнить при установке пластикового окна, будет выглядеть следующим образом:

При помощи мелка выполняется разметка рамы. При этом определяются точные места расположения элементов крепления.
Анкерные пластины прикрепляются к профилю при помощи саморезов и шуруповёрта

Допускаются небольшие отклонения от меток, более важно, чтобы элементы крепления были установлены ровно.
Пластины подгибаются по насечкам. Образовавшаяся при этом линия должна совпадать с краем рамы.
Стеклопакет устанавливается в оконный проём на специальные подкладки

На этом этапе раму следует выровнять по вертикали и горизонтали. Это делается с использованием деревянных клиньев. Вставляя их, нужно постоянно контролировать положение рамы при помощи уровня.
Когда стеклопакет примет ровное положение, анкерные пластины прикрепляются к проёму. Для этого могут быть использованы как саморезы, так и дюбели (применяются, если основой является бетон). Чтобы в этот момент не произошло перекоса, фиксация пластин осуществляется поочерёдно: сначала левая нижняя, потом правая нижняя. Верхние элементы прикручиваются позже, причём после каждой операции необходимо проверять положение рамы при помощи уровня.

После выполнения этих действий останется лишь замаскировать места установки пластин и герметезировать швы, используя для этого монтажную пену.

Вся эта процедура настолько проста, что её выполнение не требует навыков профессионального уровня. Толщина металлических планок даже больше, чем у такого материала, как оцинкованная сталь в рулонах, так что соединение будет достаточно прочным. Единственный недостаток анкерных пластин заключается в том, что с их помощью нельзя устанавливать наиболее большие и тяжелые оконные конструкции.

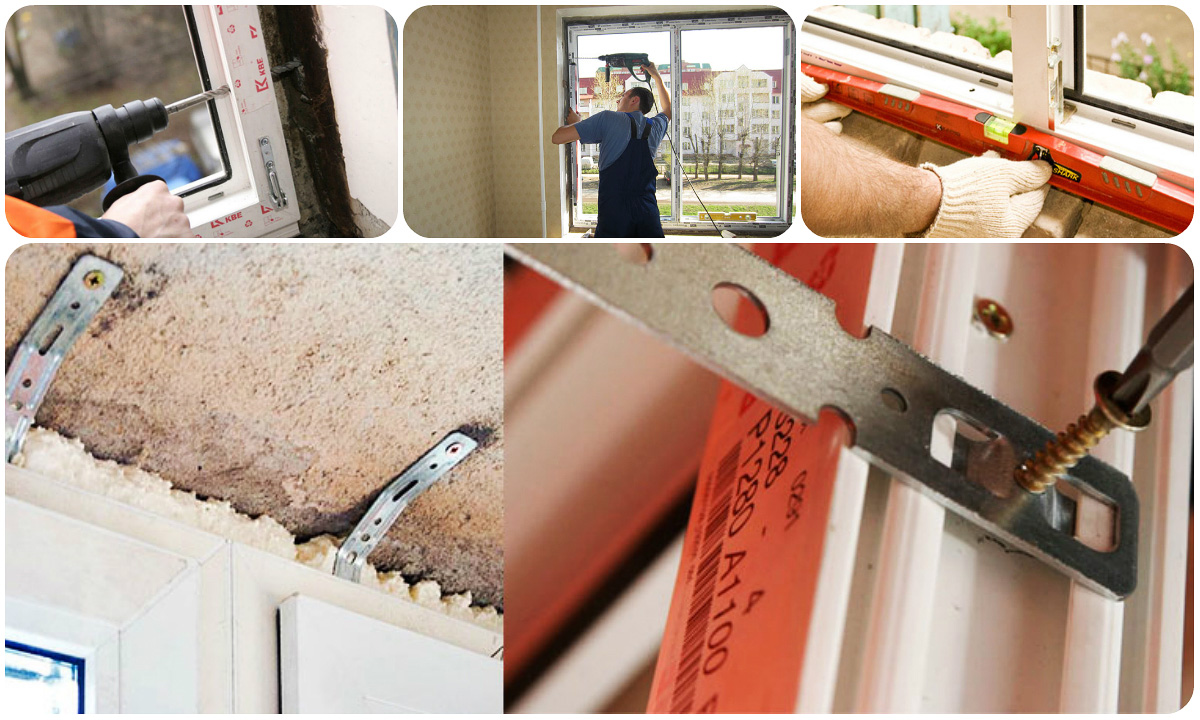

Технология установки на пластины

Инструкция по монтажу оконных конструкций предполагает работу по такой схеме:

Иллюстрация Этап работы
Подготовка конструкции.

Распаковываем раму, снимаем створки с петель, устанавливаем соединительные и расширительные профили.

На раму наклеиваем монтажные ленты: изнутри пароизоляционные, снаружи паропроницаемые.

Установка пластин.

В выбранных местах устанавливаем пластины, защелкивая их крепления в пазах профиля.

Пластины отгибаем под углом таким образом, чтобы при установке рамы в проем они прижимались к откосам.

Фиксация пластин.

Каждую пластину закрепляем саморезом с буром. Закручивая его через пластиковый профиль в металлический армир.

Сверление под крепеж.

Устанавливаем раму в проем и выравниваем в трех плоскостях, используя монтажные клинья.

Корректируем положение монтажных пластин, плотно прижимая их к краям проема.

Через отверстия буром просверливаем гнезда для крепежа. Глубина гнезда должна быть минимум на 10 мм больше длины используемого дюбеля.

Фиксация конструкции.

В отверстия забиваем пластиковые дюбели, прижимая пластину к основанию.

Каждый дюбель фиксируем стопорным шурупом.

После завершения монтажа нам остается заполнить монтажный шов и заделать откосы

Работая по такой схеме, мы получаем возможность достаточно быстро зафиксировать раму, не нарушая ее целостности и не извлекая стеклопакет. Сам же крепеж впоследствии будет замаскирован отделкой оконных откосов.

Сложности, связанные с монтажом на болты

Еще несколько доводов, почему не стоит при самостоятельной установке связываться с креплением на болты, а стоит предпочесть пластины. Для того чтобы произвести крепление анкерного болта, необходимо будет в раме пвх окна просверлить отверстие. Как результат – возможна разгерметизация камеры стеклопакета.

В результате того, что при сверлении, возможно нарушение армирования системы, в будущем наблюдаются проблемы, когда оконная система промерзает. Как следствие, происходит излишнее влагообразование внутри помещения и появление плесени на поверхности откосов.

При закреплении окна ПВХ на болты может произойти разгерметизация стеклопакета

При нехватке опыта, не зная свойства материала, из которого сделана конструкция, может получиться, что она растянется при неправильном монтаже. Исправить геометрию оконной рамы будет практически невозможно.

Положительные качества у крепления пластиковых окон на анкерные болты все-таки есть:

  • надежность крепления конструкции – чтобы его демонтировать, надо будет произвести обратный порядок работ, что были при монтаже;
  • после закрепления оконной системы нет необходимости производить дополнительные работы, как это происходит с фиксацией монтажной пеной: время на застывание, выравнивание, срезание, отделка;
  • конструкцию можно начинать эксплуатировать в полной мере сразу после того, как она установлена;
  • подобный способ соединения надежен и долговечен, а крепежные материалы в виде болтов распространены в продаже и имеют доступную цену.

Монтаж по ГОСТ

ГОСТ-ы и являются рекомендательными, а не обязательными правилами, регламентирующими процессы изготовления и установки металлопластиковых окон, они во многом помогают потребителю сориентироваться и сформулировать претензии к поставщику окон. Если будет буквально доказано, что нарушение ГОСТ вело к снижению уровня безопасности, то поставщик будет нести законодательную ответственность.
ГОСТ 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами. Технические условия» требует, чтобы срок эксплуатации материалов, используемых для монтажа, составлял не меньше двадцати лет. Кроме того, ГОСТ предусматривает, чтобы материалы, используемые для монтажа, имели сертификаты соответствия.
ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия». Этот ГОСТ достаточно четко описывает процессы монтажа, начиная с примеров разных окон, вариантов крепления, заканчивая расчетом тепловых полей.

Основные требования ГОСТ:

  • отсутствие мостов холода, то есть должны отсутствовать пустоты;
  • монтаж должен предполагать три слоя формирования шва;
  • качественное крепление окна, шаг крепления

Выбор крепежа для окон

Крепежные элементы, используемые при монтаже ПВХ конструкций, должны отвечать следующим требованиям:

  • Обеспечение жесткой фиксации пластикового окна в проеме, с учетом ветровых и ударных нагрузок. Учет воздействия ветра особенно актуален при установке блоков на верхних этажах зданий. Ударные нагрузки на конструкцию наиболее существенны в крупногабаритных открывающихся системах.
  • Компенсация температурных нагрузок, возникающих в следствии сезонных изменений. Например, зимой профиль прогибается внутрь помещения (1-2 мм на метр погонный), следовательно, крепление должно позволять смещение конструкции на эту величину.

Важно! В соответствии с ГОСТом (30971-02) нельзя рассчитывать на монтажную пену как на крепеж (ее функция исключительно герметизация). Горизонтальные нагрузки на крепление также недопустимы – блок фиксируется в проеме при помощи прокладочных материалов (расклинивается)

По сути, крепеж должен удерживать конструкцию перпендикулярно ее плоскости (не дать окну выпасть).

Схема крепления окон ПВХ по ГОСТУ

От чего зависит выбор крепежа?

При выборе крепления в первую очередь смотрят из чего сделан проем, в которых планируется устанавливать пластиковое окно. Проемы сооружают из кирпича, бетона, декоративного камня, дерева, металла, шлакоблока, ракушняка или легких пористых материалов (пенобетон, газобетон и прочие).

Второй немаловажный фактор – тип сооружения и технические особенности установки. Из ПВХ профиля монтируют балконы, лоджии, входные двери, прихожие и окна.

Правила монтажа

На стандартное окно требуется не меньше пяти пластин. В центральной части рамы фиксируют одну пластину, а с обоих боков – по две: одну сверху и одну снизу. При этом от границы рамы следует отступить по 20 см.

Для монтажа окна стандартной формы достаточно 5 пластин

Установка окон без распакечивания предполагает крепление рамы анкерными пластинами с наружной стороны проема окна. При этом нет необходимости снимать штапик и стеклопакет. При распакечивании предусмотрен крепеж сквозь раму с предварительным разбором оконной системы на составные элементы: створки, стеклопакет.

Крепление при помощи пластин уместно применять на окнах среднего и небольшого размера, чаще это стандартные окна жилых домов и квартир. Большие оконные системы (более 4 квадратных метров) крепят на анкерные дюбели сквозь раму, так как вес такой конструкции значительный и пластины его не выдержат.

Большие оконные системы устанавливаются с помощью анкерных дюбелей

При помощи анкерных дюбелей также закрепляют дверные коробки. В профессиональных кругах среди мастеров по установке металлопластиковых конструкций такой способ монтажа считается самым надежным, но ему присущи некоторые минусы:

  • этот тип монтажа представляет сложности даже для профессионалов. Высок риск повреждения стеклопакета при вынимании из рамы;
  • такой тип фиксации силами одного человека выполнить зачастую не представляется возможным;
  • это трудозатратный метод, который занимает значительное время и требует наличия соответствующих умений.

При монтаже окон на дюбели высок риск повреждения стекла

Если возникло желание установить окно самостоятельно именно таким методом, то надо будет купить дюбели 10*132 мм. Из инструментов потребуется наличие мощного перфоратора – этот аппарат является профессиональным и дорогостоящим оборудованием, которое в хозяйстве используется редко, поэтому ради установки одного-двух окон приобретать его нецелесообразно. Можно поискать фирму, которая занимается сдачей строительного оборудования в аренду, обычно перфораторы – это самый ходовой товар.

С установкой окна на пластины всех этих проблем решать не придется. Надо будет только купить сами пластины.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Основные методы крепления окна

Перед началом установки пластикового окна необходимо разобраться с его конструктивными элементами и рассмотреть особенности ПВХ-системы. В зависимости от производителя, изделия отличаются конфигурацией армирования, формой поперечного сечения, количеством воздушных камер, конструкцией стеклопакета. В зависимости от этих показателей выбирается метод установки. Доступны два варианта: крепление пластиковых окон анкерными пластинами и дюбелями через раму.

В последнее время появились новые разработки, которые заменяют деревянные и пластиковые аналоги, их установка имеет ряд отличительных нюансов. Крепление для монтажа мягких окон состоит из люверса, поворотной скобы, ремешка из силикона и французского замка.

С применением пластины

После выравнивания конструкции относительно проема, пластины или кронштейны крепятся к раме и стене. В дальнейшем они скроются за подоконником и финишной отделкой. Положительные качества метода:

  • простота и высокая скорость установки, что особенно заметно при использовании анкерных пластин штатного типа – эти приспособления входят в специальные пазы на торце профиля;
  • нет необходимости в просверливании рамы;

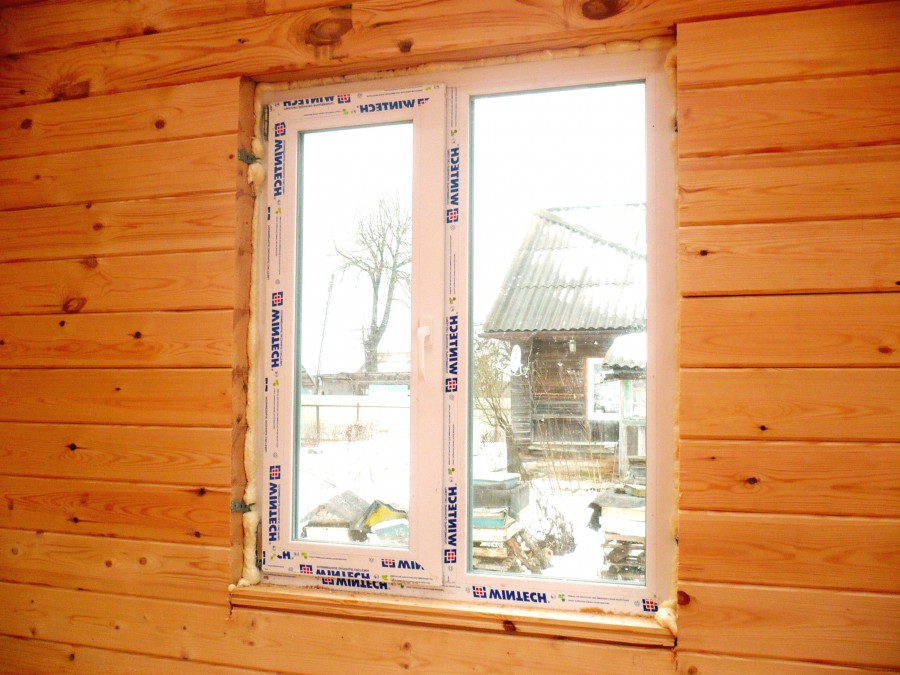

  • подходит для крепления пластиковых окон в деревянном доме;
  • закрепление окна проводится без предварительной разборки;
  • отсутствие отверстий обеспечивает герметичность и сохранение теплоизоляционных свойств.

По устойчивости к ветровым и весовым нагрузкам метод уступает первому. Поэтому установка окон на верхних этажах многоквартирного дома проводится с применением дюбелей и других видов анкерных креплений.

Монтаж оконной рамы на анкер

В этом случае рама просверливается насквозь. Отверстие в раме должно совпадать по оси с отверстием в стене. Крепежное приспособление вставляется в раму и затягивается, его верхняя часть скрывается за стеклопакетом либо приоткрытой створкой. К преимуществам этого метода относятся следующие факторы:

  • высокая точность установки;
  • надежность закрепления.

Существенные недостатки:

  1. Монтаж системы требует обязательной разборки: нужно демонтировать стеклопакет и штапики. Это лишние проблемы для мастера без опыта и навыков.
  2. Из-за просверливания отверстий в раме уменьшаются теплоизоляционные свойства. При стечении обстоятельств это провоцирует запотевание окна.

Укладка пены

Закончив основные монтажные работы, нужно заполнить монтажной пеной зазоры между рамой и стенками проема. Объемные щели лучше заполнять в два захода, с паузой на 1,5-2 часа. В продаже представлено несколько типов монтажной пены с разными характеристиками. При выборе подходящего варианта ориентируются в основном на погодные особенности региона. Чаще всего на упаковке имеются указания по этому поводу.

Укладка монтажной пены

Утеплять внутреннюю часть монтажного шва лучше всего полиуретановой пеной, строительным герметиком или пароизоляционной утепляющей лентой на основе бутила. Укладывать пену рекомендуется очень выверено: недостаток материала не позволит добиться хорошей герметичности помещения, а лишнее количество грозит деформацией оконного профиля. После застывания выступившую за пределы щелей пену обрезают с помощью острого ножа. Лучше это делать спустя 48-36 часов.

Особенности монтажных пластин

Конструкция и разновидности

Наиболее распространённые варианты оконного крепежа

Оконные конструкции из дерева, алюминия или металлопластикового профиля можно устанавливать двумя способами — с распакечиванием (то есть с извлечением стеклопакета) или без него.

Для неопытного специалиста вынуть стеклопакет, не повредив его, а затем правильно установить обратно — задача нетривиальная, потому при выполнении монтажа своими руками лучше всего обойтись без распакечивания.

При установке на анкера обязательно нужно извлекать стеклопакеты из всех глухих частей

Чтобы не повреждать раму и не тратить время на излечение стеклопакета, для установки конструкции следует использовать не анкера, а специальные пластины. Такая пластина имеет достаточно простую конструкцию:

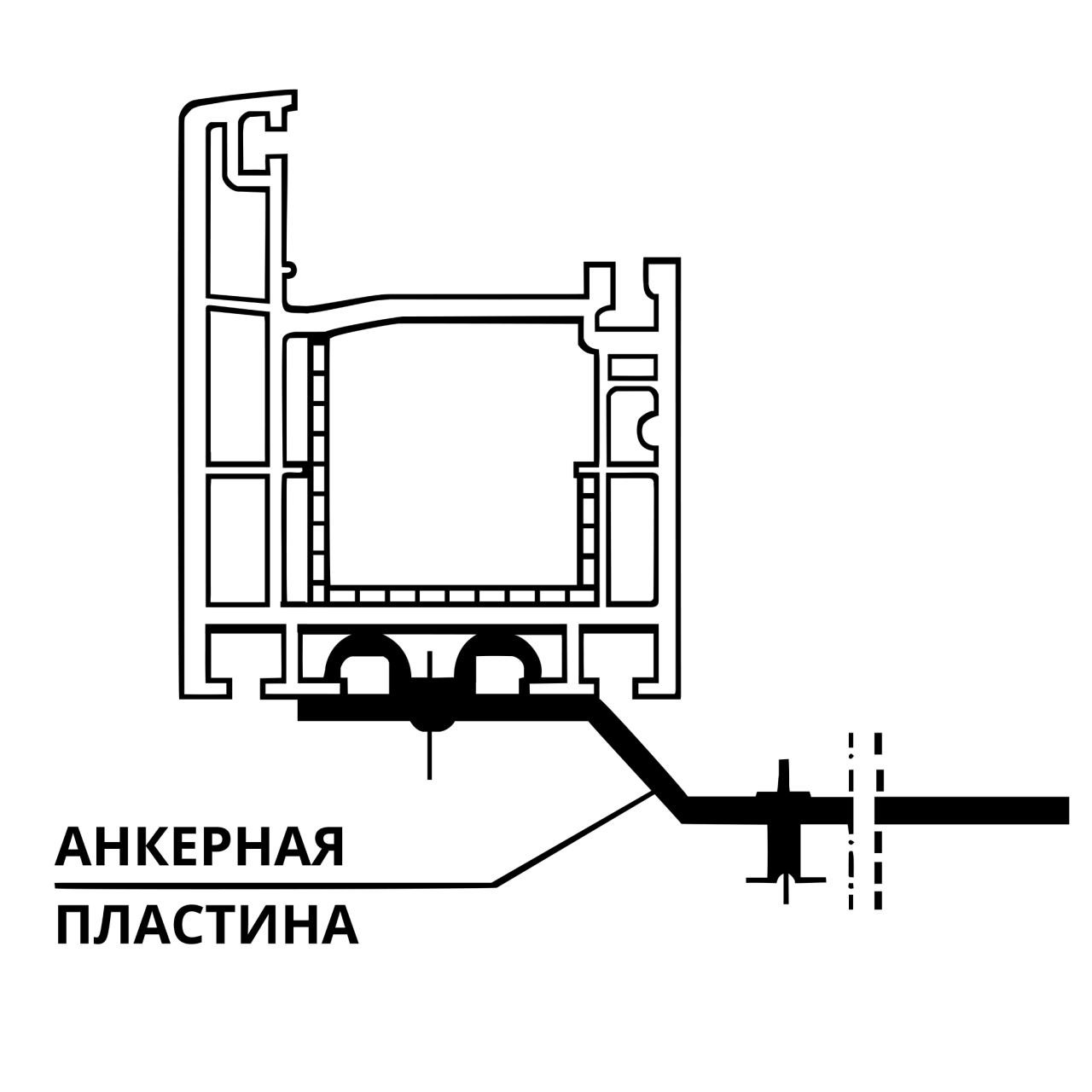

Схема использования такого крепежа (в разрезе)

  1. Материал — оцинкованная сталь. Качественные изделия покрываются многослойным антикоррозионным покрытием, благодаря чему практически не ржавеют.
  2. Габариты — примерно 150 мм в длину (есть и более длинные, для установки в глубокие проемы) и 25 мм в ширину.

Стандартная деталь из оцинкованной стали: 150х25х1,5 мм

  1. Толщина металла — от 1 до 2,5 мм. Стандартные изделия делают из стали 1,5 мм, и этого вполне достаточно для надежной фиксации типовых окон в проеме. Монтажные пластины от 2 мм используются при закреплении тяжелых конструкций из многокамерного профиля, крупногабаритных рам и при высотном монтаже.

Пластины для крепления оконных конструкций бывают двух типов:

Универсальные изделия, которые подойдут не только для окон

  1. Универсальные. Это просто перфорированные полосы металла. Применяются и для деревянных окон, и для изделий из ПВХ, и для других целей.
  2. Специализированные. Обычно оснащаются защелками, конфигурация которых соответствует конфигурации выступов на ПВХ-профиле. При этом фиксируются не только за счет использования крепежа, но и за счет зацепа за профиль.

Специализированные модели с зубчатым креплением повышенной надежности

Пример использования при установке деревянного кона

Вторая разновидность более надежна, потому если есть возможность, старайтесь использовать именно ее.

Правила использования

Пластина крепления оконных блоков ПВХ обеспечивает меньшую — по сравнению с анкером — жесткость фиксации. На глухих конструкциях это проявляется не так заметно, а вот в окнах с большими и тяжелыми створками разница будет вполне очевидной. Чтобы компенсировать ее, нужно строго соблюдать правила использования пластинчатого крепежа:

Деталь защелкиваем на профиле и фиксируем саморезом с буром

  1. Фиксация пластин на профиле. Деталь нужно не только защелкнуть на раме, но и дополнительно закрепить саморезом диаметром не менее 4 мм и длиной от 25 мм (с буром). Саморез закручивается так, чтобы бур вошёл в армирующий профиль.

Оптимальное размещение точек крепления — не реже, чем через 700 мм

  1. Правильное размещение. По бокам пластины устанавливаются сверху и снизу, на расстоянии около 200 мм от углов. В верхней части крепеж должен размещаться либо строго по центру, либо напротив импоста. Оптимальный шаг установки пластин — 500–700 мм.
  2. Угол изгиба. Для обеспечения контакта с проемом пластина изгибается не под прямым, а под острым углом. Благодаря этому минимизируется поперечное смещение рамы, и жесткость фиксации возрастает.

Правильно изогнутые детали должны выглядеть примерно так, как на этом фото

  1. Крепление к проему. Фиксация каждой пластины в проеме осуществляется с использованием одного либо двух пластиковых дюбелей диаметром 6–8 мм. Дюбель забивается в предварительно пробуренное отверстие, а его широкая горловина должна прижать металлическую часть к плоскости проема. Окончательное закрепление выполняется с помощью стопорного шурупа с коническим острием.

Крепление к проему выполняется с помощью дюбелей по предварительному сверлению

Такой крепеж используется для фиксации детали

Виды крепежа для монтажа пластиковых окон

Существует несколько разновидностей крепежа для пластиковых окон. Каждый из них имеет ряд преимуществ и недостатков, которые и определяют целесообразность использования в каждом конкретном случае. Они подразделяются на следующие виды:

  • Анкерный дюбель. Наиболее рационально использовать крепеж диаметром 10 мм. Метиз обеспечивает надежную фиксацию рамы. Длина дюбелей зависит от места установки и особенностей стен.
  • Нагель. Получил распространение в Европе, в отечественных магазинах сложно найти качественный крепеж.
  • Анкерные пластины. Каждая разновидность окна комплектуется крепежными пластинами определенного типа, но есть универсальные модели. Иногда пластины не вкручиваются в раму, а защелкиваются.

Раньше для установки окон применялись шурупы по дереву, но такая система обладает невысоким показателем надежности. Их единственное преимущество – низкая стоимость, но на монтаже окна экономить не следует. Выбор крепежа для окон должен быть основан на особенностях системы и уровне навыков мастера.

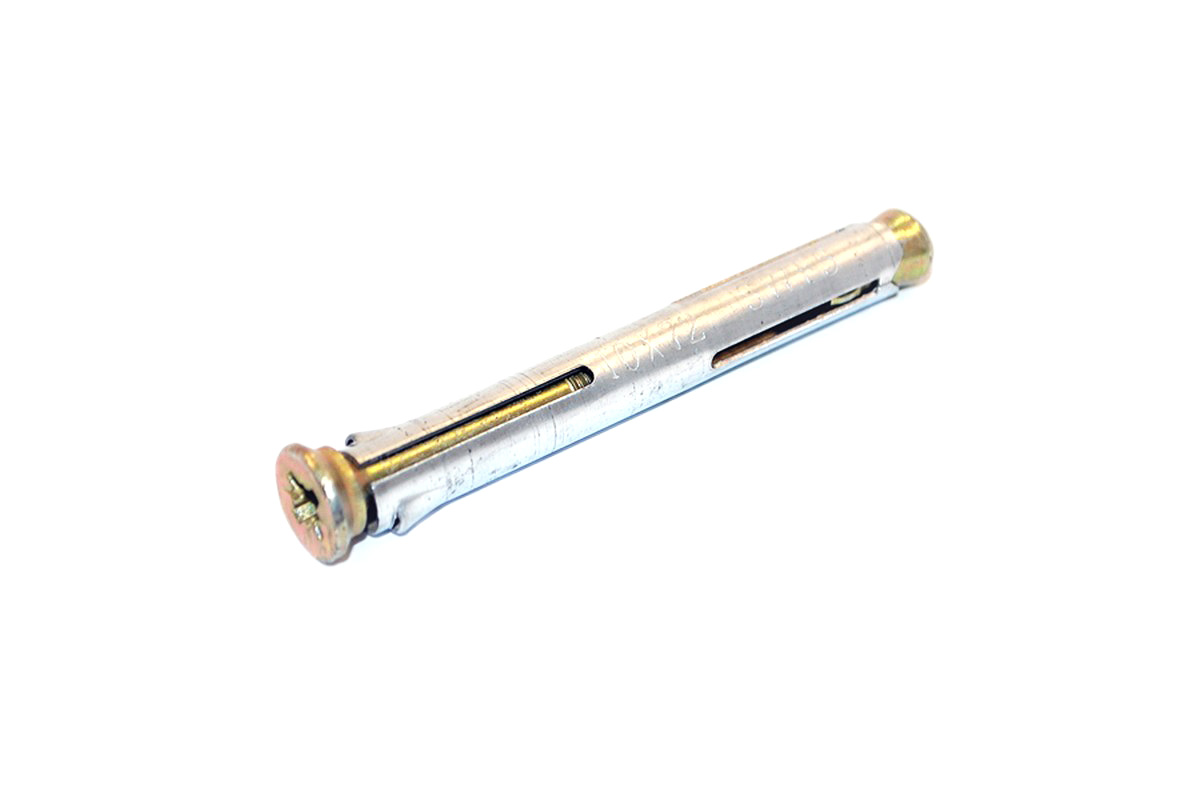

Анкер или анкерный дюбель

Крепление окон анкером для установки ПВХ-окон выполняют профессионалы. Конструктивно приспособление состоит из трех частей: внутренней втулки, резьбового винта и гильзы. Движение винта по резьбе приводит к расширению гильзы втулкой, благодаря чему крепление обеспечивает высокую степень надежности. В некоторых случаях значительная сила фиксации относится к недостаткам, поскольку демонтировать такую систему очень сложно: переустановка окон или их замена потребует серьезных физических и временных затрат. К тому же, установкой должен заниматься опытный специалист.

Анкерный дюбель не подходит для использования в квартирах с многослойными стенами. Распорка не сможет закрепиться, и приспособление будет проваливаться. Стены панельных домов серии П-44 имеют воздушную прослойку с толстым утеплителем, выполнить крепление рамы анкером в такой стене невозможно.

Габариты дюбеля отличаются, но специалисты предпочитают приспособления с длиной 10-20 см и толщиной 0,8-1 см. Выбор размера основан на расстоянии от рамы до откоса. Анкер монтируется во внутренней полости системы прямо под стеклом. Как правило, рама имеет толщину 40 мм, минимальная длина проникновения в стену должна составлять также не менее 40 мм, от этих вычислений необходимо отталкиваться при покупке метизов. Оптимальный вариант – 110-160 мм.

Нагель или шуруп по бетону

Представляет собой стандартный шуруп, который обеспечивает менее надежное закрепление, чем в предыдущем случае, но его легко демонтировать при необходимости. Минусом изделия является сложность установки в утепленных стенах. Крепление пластикового окна нагелем применяют, если оконный проем выполнен из бетона или кирпича.

Размер выбирается по тому же принципу, что и размер анкерного дюбеля. Наиболее рациональным решением будет покупка шурупа с толщиной от 8 мм и длиной не менее 100 мм.

Анкерные пластины

Споры по поводу этого вида крепежа не утихают в течение многих лет, но ведущие производители окон отказались от шурупов и дюбелей в пользу пластин. Изделие бывает двух видов: неповоротное и поворотное (длинный участок изменяет угол наклона). Технология установки отличается простотой и быстротой скорости реализации: пластина крепится на торцевой стороне окна, а второй край фиксируется к стене простым дюбелем из пластика. К преимуществам метода относится следующее:

  • отсутствие необходимости в сквозном просверливании рамы;
  • если в стене присутствует арматура или другое препятствие, то изделие легко поворачивается под нужным углом, сверлить второе отверстие при этом не нужно;
  • это один из немногих вариантов крепления, которые подходят для фиксации в стенах домов серии П-44.

Многие домашние мастера утверждают, что такая система ненадежна, поскольку не способна выдержать серьезную ветровую нагрузку, но данное предположение ошибочно. Около 90% общей нагрузки приходится на монтажную пену. При использовании другого вида утеплителя (минеральной ваты или пенопласта) следует отдать предпочтение шурупам и дюбелям.

Размерный ряд включает в себя различные варианты. Как и в предыдущих случаях, 10-20 см будет достаточно, но в целях экономии отдают предпочтение пластинам 12-13 см длиной. Специалисты рекомендуют заказывать крепежную систему вместе с окном, что будет гарантией качества и надежности фиксации.

Нагель

Нагель — это простой шуруп, который вкручивается в стену закрепляя окно. Такой вид крепежа, тоже является очень надежным. В отличие от дюбеля, нагель легко выкручивается в любом случае.

Размеры. Существует огромное количество размеров нагелей от 100 до 250 мм, а толщина от 5-12 мм. Для расчета длины нагеля, нужно измерить ширину окна и проема от рамы и откоса. Если у вас расстояние от от стены до окна около 3-4 см, то вам нужен дюбель 110 мм, если 8-10, то 170-200 мм.

Недостатки. Прежде чем устанавливать пластиковое окно в многоквартирном панельном доме, нужно узнать его тип и строение стены. Потому что, во многих панельных домах внутри стен строители укладывают утеплитель. Поэтому, при монтаже вы можете попасть в утеплитель и нагель может вывалится.

Так же не стоит монтировать дюбель в мягкие строительные материалы.

Как производится монтаж окон на анкерную пластину?

Пластины монтажные для окон ПВХ выпускаются разные, поэтому перед установкой нужно правильно подобрать нужную. Существует всего два вида конструкций: универсальные, подходящие к любым оконным рамам, и специальные, которые изготавливаются для окон нестандартной формы. Такие элементы имеют специальные ушки, при помощи которых их можно зафиксировать саморезами, поставив в паз оконного профиля. Универсальная пластина не имеет ушек и крепится болтами.

Последовательность работ при монтаже окна на анкерные пластины

Если вы используете стандартные окна, то потребуется около 5 анкерных пластин. Одна из них будет располагаться по центру рамы, остальные размещают, отступив от угла примерно 20 см. При установке не потребуется снимать стеклопакеты или вытаскивать штапики: пластины будут крепиться к внешней стороне оконного проема, крепеж в этом случае делается сквозным.

Места установки анкерных пластин на окне

Положение пластин на стене размечают заранее, чтобы крепление было более качественным, в стене долотом выбивают ложе для пластины. Ложиться в выемку крепежный элемент должен плотно, не выступая за ее пределы. После монтажа конструкции щели рекомендуется заполнить монтажной пеной: это поможет избежать сквозняков, а также надежнее закрепить окно.

Вывод: пластины монтажные для окон ПВХ – быстрый и удобный способ крепления, хотя и не лишенный недостатков. При грамотном подходе он станет доступным и быстрым решением для надежного монтажа оконной конструкции.

Установка пластикового окна с помощью анкерных пластин

На пластиковое окно классического размера рекомендуют установку пяти анкерных пластинок. Необходимо фиксировать крепление таким образом: крайние пластины прикрепляют на расстоянии двадцати-тридцати сантиметров от верхнего и нижнего края. Третья пластина крепится посредине. Если применить вариант монтажа без снятия элементов конструкции, то анкерные пластины крепятся на наружную сторону окна. Как уже упоминалось, такой вариант подходит только для окон стандартных размеров и форм.

Рис. 5. Самый надежный вариант крепления при помощи анкеров

Если окно более четырех квадратных метров, пластины просто могут не справиться с весом конструкции. Пластиковые конструкции маленького и среднего размера крепят на анкер.

Установка креплений на раму

От технических условий крепления анкера будет зависеть очень многое. Первое, что необходимо сделать перед началом монтажных работ, это собрать необходимый инструмент.

Перед тем, как капитальным образом закреплять окно, нужно выставить конструкцию на распорках, поровнять относительно горизонтальной и вертикальной поверхности, чтобы не было перекосов. При необходимости под раму вбивают деревянный клинышек, которые помогут отрегулировать поверхность.

Если рама из дерева, сверлом просверливаются отверстия. В эти места вставляем болты и затягиваем специальной отверткой.

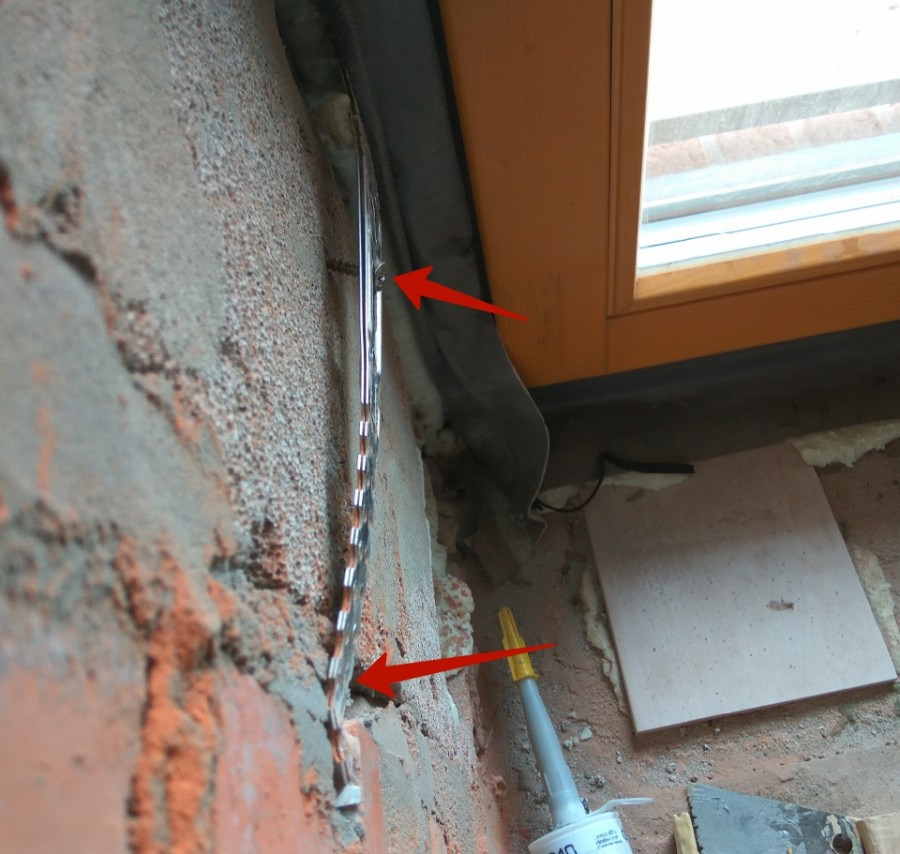

Рис. 6. Крепление при помощи анкерных пластин

Установка оконной рамы

От рамы до проема необходимо расстояние около трех сантиметров. Это необходимо для установки креплений. Провести работы необходимо следующим образом:

  • расположить крепления на окне;
  • внедриться в необходимый проем;
  • необходимо сделать наметку на стене;
  • в проеме с помощью долото нужно сделать неглубокую выемку для анкеров.

Это обеспечит утопление пластин и легкую их «маскировку», не понадобиться замазывать штукатуркой. В ходе монтажа следует систематически контролировать правильность расположение конструкции с помощью строительного уровня.

Рис. 7. Особенности крепления рамы

Заполнение щелей монтажной пеной

После установки пластин, нужно сделать контрольный замер правильности положения рамы. Если все в порядке, необходимо заполнить щели монтажной пеной

Важно заполнить проем полностью, если ширина щели очень широкая, необходимо поэтапное заполнение пустоты. После нанесения первого слоя ожидают несколько часов и наносят следующий слой

Пена имеет характеристики, которые необходимо учесть. Раствор расширяется при различных температурах по-разному. Важно прочитать инструкцию и учесть этот нюанс.

Рис. 8. Заполнение пеной важный этап работы

Монтаж подоконника и отливов

Есть стандарты и очередность проведения работ. нужно дать высохнуть пене и только после этого устанавливать подоконник и отлив. Если не выдержать положенное время, конструкция может дать перекос. Установка отлива под подоконником поможет избежать поступления влаги. Установка подоконника контролируется уровнем, в случае незначительного перекоса, необходимо применять клинья. После установки подоконника на поверхность нужно положить гнет, который должен пролежать не менее полусуток.

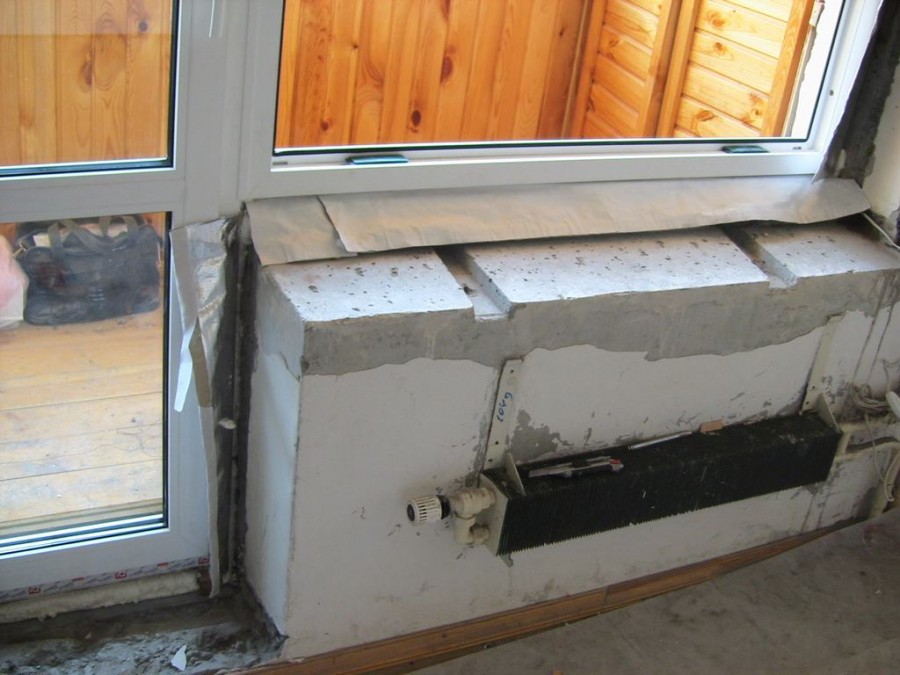

Рис. 9. Установка подоконника должна проводиться поэтапно

Список источников

  • balkon4life.ru
  • oknabelgoroda.ru
  • okna-biz.ru
  • 5domov.ru
  • klub-masterov.ru
  • materialyinfo.ru
  • p-z-m.ru
  • KrepezhInfo.ru
  • DomZastroika.ru

Похожие статьи

Комментировать
0
477 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
