Как настроить арматуру сливного бачка

Основные неполадки в работе сливной арматуры

В работе системы слива воды в унитаз время от времени возникают небольшие неисправности, которые при желании легко устранить своими руками.

Систематическое стекание воды в чашу унитаза;
Вода постоянно поступает в смывной бачок.

Систематическая струйка воды, которая стекает в унитаз, свидетельствует о повреждениях груши в системе. Груша перестает герметично закрывать отверстие для слива в исходной стадии. Чтобы решить эту проблему, можно прицепить какой-нибудь груз, таким образом, утяжелив грушу и вернув в нормальное положение. Если арматура сливной системы оснащена мембраной, то в таком случае нужна только замена этой запчасти.

Установка сливной арматуры

Если вода постоянно поступает в бачок, значит, деформировался поплавок. Если поплавок перекосился, то его довольно просто поправить. Бывает более тяжелый вариант такой поломки – разгерметизация поплавка, для проверки его нужно снять и опустить в емкость с водой, если он утонет, то значит, к дальнейшей эксплуатации непригоден и его требуется заменить.

Отправить другу

Арматура для унитаза Alcaplast SA2000S нижняя подводка, стоп кнопка

Комплект сливного механизма для бачка Alcaplast SA2000S

Сливной механизм A2000
Слив воды start/stop
Широкий диапазон регулирования высоты
Возможность регулирования слива воды
Впускной механизм A17
Нижняя подводка
Для керамического бачка
Пластиковая резьба диаметром 1/2″ (3/8″)
Низкая чувствительность к перепадам давления в водопроводе

Вашего друга зовут * :

Адрес электронной почты Вашего друга * :

Гарантия	3 года
Подключение воды	Нижнее
Назначение	Для бачка унитаза
Режим слива воды	Одинарный (старт/стоп)

SA2000S-1/2″(3/8″) ВЫПУСКНОЙ КОМПЛЕКТ СО СТОП КНОПКОЙ Область применения: -Для керамических бачков-Подходит для замены существующего механизма похожего назначения Свойства: -Пластиковая резьба длиной 39 мм-Встроенный фильтр для улавливания грубых нечистот-Плавное закрытие механизма-Возможность регулировать уровень воды-Низкая чувствительность к перепадам давления в водопроводе-Конструкция позволяет регулировать высоту механизма в зависимости от высоты бачка-Сливной механизм START/STOP-Поплавок для настройки обьема спускаемой воды-Возможность установки кнопки мимо оси спускного механизма-Кнопка START/STOP хром Нормы и стандарты: ČSN EN 14124, EN 14055 Технические параметры: Диапазон регулировки по высоте 310 – 405 ммФункциональные требования Класс IАкустическая группа II Содержание комплекта: -Впускной механизм A17–1/2″(3/8″)-Сливной механизм A2000-Комплект прокладок-Монтажный набор: болт M8×65 – 2 шт.

Инструкция по монтажу

Инструкция по монтажу SA2000, SA2000S, SA2000K, SA2000SK

Инструкция по монтажу

Инструкция по монтажу SA2000S, SA2000SK с описанием

Существует любопытная статистика: до 50 % расхода воды в быту приходится на смыв унитаза. Остальное примерно одинаково делится на принятие душа и остальные бытовые потребности. Если оптимизировать расход воды из сливного бачка — можно серьезно сэкономить.

Сложности адаптации

На рынке представлены унитазы самых разных форм, расцветок, размеров. При этом арматура, контролирующая заполнение и дозировку при смыве не может похвастаться таким же разнообразием. Разные производители бачков, обычно, комплектуют свои изделия двумя-тремя стандартными моделями слива, поэтому изначально на заводах, выпускающих начинку для сантехники, выставляются некие усредненные настройки, не всегда оптимальные для конкретной модели бачка или потребностей конечного потребителя. Самые распространённые арматуры смыва — относятся к маркам Geberit и Alcaplast.

Самые современные конструкции имеют две кнопки, позволяющие задействовать полный объем бачка или только половину (обычно это 6 и 3 литра с возможностью варьировать объем потребления в ту или иную сторону). Но даже простая настройка старых примитивных моделей заметно снижает среднемесячный расход воды.

Арматура для сливного бачка: установка, как заменить и устранить проблемы

Устройство сливного унитазного бачка влияет напрямую на интерьер в помещении и на его стоимость, и поэтому перед приобретением следует тщательно его выучить.

К примеру, если Вы захотите приобрести унитаз с навесным бачком, нужно приготовиться к добавочным расходам, из-за того что данная конструкция учитывает то, что бачок будет подвешиваться на конкретную высоту, а это означает, потребуется приобрести добавочную соединительную трубу, какую нужно будет расположить конкретно над унитазом.

Арматура бачка для слива это добавочное устройство, с помощью которого бачок заполняется водой до конкретного уровня.

По варианту слива воды бачки могут быть:

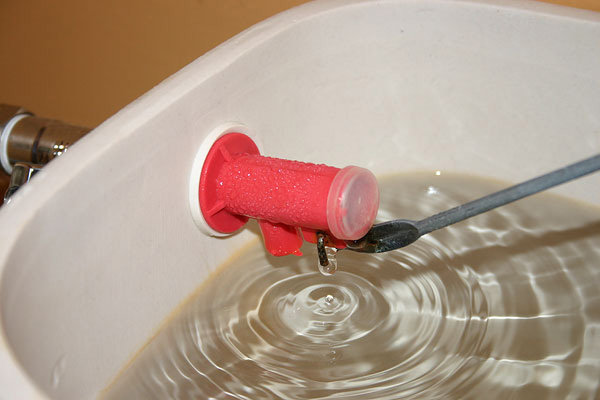

Боковой с поплавковым клапаном, в каком применяется поплавковый клапан с гидрозатвором, цепочкой и сливным рычагом. Механизм подобной модели учитывает то, что клапан будет подыматься на поверхность под воздействием давления воды, какая по завершению сливания заполняет емкость. После полного наполнения последующий доступ воды перекрывается.
Верхний с непоплавковым клапаном, в каком клапан выполнен в качестве пластикового цилиндра, который спускается и подымается при смывании ручным способом.

Сантехническая арматура к сливному бачку — это добавочное плотно закрывающее устройство, какое отвечает за наполняемость бачка конкретным числом жидкости после его опустошения, а сливная арматура для унитаза — устройство, какое приводится в действие механическим путем и отвечает за дозированный слив воды (это дает возможность избегать перелива). В устаревших моделях бачок для унитаза предполагал присутствие арматуры запорной с поплавковым клапаном. Механизм работы подобной модели основывался на принципе противодавления.

Механизм действия, устройство и различия

Конструкция, выполняющая функцию заполнения емкости водой, подразделяется на две основные разновидности:

с верхним (боковым) подключением;
с нижним подключением.

Запорная арматура для унитаза с боковой подводкой применяется в большинстве современных модификациях сливных бачков бюджетного сегмента – исполнения типа «компакт» и предназначенных для установки на некоторой высоте от унитаза. Она отличается простотой монтажа и легкостью проведения ремонтных, регулировочных работ .

Если подключение сбоку

Составляющие такого механизма следующие:

Запорный клапан мембранного либо штокового типа. В отечественных вариантах исполнения чаще применяется более недорогая штоковая конструкция.
Рычаг управления (штанга). Бывает выполненным из латуни либо пластика.
Поплавок. Может быть изготовлен из вспененного материала либо представлять собой полую пластиковую емкость.
Наливная трубка. Предназначена для уменьшения шума, производимого оттоком жидкости при заполнении резервуара.

Существуют современные модификации с поплавком, двигающимся по вертикальной направляющей, но поскольку эта конструкция является основной для системы с нижней подводкой, ее строение и принцип действия будет освещен в следующем подразделе.

Принцип действия заливного механизма с горизонтальным расположением управляющего устройства следующий:

При понижении уровня воды в емкости (осуществлении смыва) поплавковое устройство опускается, увлекая за собой штангу, которая открывает запорный клапан.
Жидкость начинает поступать в емкость, поднимая управляющий элемент.
В случае использования штокового клапана поток уменьшается постепенно, а при применении мембранного – перекрывается сразу и полностью по достижении определенного уровня.

Если снизу

Основными конструктивными элементами запорной арматуры для сливного бачка унитаза с нижней подводкой являются:

поплавок;
направляющая;
стакан, в который опускается поплавковое устройство при сливе жидкости из резервуара;
тяга, прикрепленная, с одной стороны, к поплавку, с другой – к запорному приспособлению;
мембранный клапан.

Принцип действия устройства смывного бачка с нижней подводкой воды такой:

При опорожнении накопительного резервуара унитаза поплавок опускается по направляющей.
Тяга передает усилие на мембранный клапан, открывая его.
Начинается поступление воды в резервуар.
Поплавковая камера поднимается до уровня, ограничиваемого размерами управляющей тяги, после чего клапан перекрывается, прекращая подачу жидкости в емкость.

Частая поломка арматуры унитаза — непрекращающееся подтекание воды и последующие за этим расходы и ржавчина. Узнайте, что делать, если сливной бачок не держит воду .

А вы знаете, как самостоятельно установить сливной бачок на унитаз? Это несложно, надо лишь следовать инструкции .

А из этой статьи http://sansovet.com/remont/unitazy/bachki-s-knopkami.html вы узнаете, как отремонтировать сливной бачок с кнопкой.

Возможные проблемы и способы их устранения

К сожалению, даже при выборе хорошего унитаза с качественной арматурой, могут возникать определенные проблемы и неисправности в период эксплуатации. Рассмотрим основные из них, а также узнаем, как можно решить сложившиеся проблемы.

Необходимо уменьшить количество воды для смыва

Причиной тому может быть что угодно. Как правило, это желание сократить расходы на оплату воды. Всем известно, насколько стремительно растут коммунальные платежи. Потому уменьшить вместимость бачка унитаза — вполне закономерное и справедливое желание.

Что делать? Следует настроить работу арматуры таким образом, чтобы бачок набирал меньше воды. Если рычаг исполнен из латуни, его необходимо немного подогнуть. Положение поплавков вам точно укажет, насколько можно загибать арматуру. Если же система запорной арматуры выполнена из пластика, что бывает чаще всего в современных унитазах, тогда вам придется регулировать крепежные винты или же трещотку, которая отвечает за фиксацию. В любом случае, сделать это не сложно. Будьте аккуратны только, дабы ничего не сломать.

Появилась протечка в бачке

Если вы постоянно слышите, как журчит вода внутри бачка, или же жидкость переступает через перелив, тогда можно выполнить те же действия, что и в случае уменьшения расхода воды. Однако причина может заключаться в том, что груша износилась. В таком случае дела обстоят несколько хуже, поскольку вода будет течь постоянно, даже если бачок будет заполнен наполовину.

Что делать? Для решения данной проблемы следует придать груше больший вес. Для этого можно привязать к ней несколько гаек, муфту из чугуна или же просто кусочек свинца. Также вполне допускается и рекомендуется замена старой груши на новую.

Слив становится слабым

Что делать? Будет очень хорошо, если застрявший предмет находится непосредственно под грушей. Тогда можно просунуть руку и достать его. Однако при провале глубже в систему, предстоит уже полностью снимать бачок. Сложного в этом ничего нет, к счастью.

Меняем большую прокладку

Если под бачком начала образовываться течь, значит между унитазом и бачком износилась прокладка.

Что делать? Вам придется опять-таки снять бачок и убрать старую прокладку. На ее место, после проведенной небольшой зачистки, устанавливают новую прокладку. Если на месте протечки образовалась ржавчина, обязательно удалите ее. Делается это при помощи обычной металлической щетки.

Не работает поплавок

Как правило, когда поплавок выходит из строя, рекомендуется поменять весь этот арматурный узел. У бачка унитаза есть такая особенность, что поплавок и рычаг связаны очень плотно между собой. При этом длина плеча у разных моделей унитазов отличается между собой.

Замена любого элемента

Разумеется, если что-то выходит из строя, то есть любая арматура в бачке, будь то сливная или заливная, компоненты необходимо покупать в магазинах сантехники. Отправляясь туда, обязательно захватите с собой старую деталь, дабы точно и без ошибок подобрать для нее замену. Современная сантехника и разные производители предъявляют свои требования на этот счет. Потому далеко не факт, что тут же рычаг от унитаза одной марки подойдет к унитазу, изготовленному другой компанией.

Бачок унитаза — это достаточно деликатный элемент системы. Тем не менее, его грамотная установка, использование качественной арматуры и периодическая профилактика позволяют продлевать срок его службы на долгие годы. Просто будьте внимательны и старайтесь устранять потенциальные проблемы еще до их полноценного проявления. То есть, обнаружили маленькую течь — сразу замените прокладку, а не ждите, пока потоки воды начнут выходить из-под нее.

Установка своими руками запорной арматуры для унитаза

Запорная арматура для унитаза может продаваться отдельно, но в большинстве случаев она поставляется в комплекте с сантехническим оборудованием. Такой вариант позволяет избежать большого количества неприятностей в процессе монтажа.

Для выполнения работ по установке запорной арматуры на унитаз необходимо позаботиться о наличии следующих инструментов:

Два вида ключей: разводной и рожковый.
Отвертка.
Плоскогубцы.
Гибкий сантехнический шланг.
Запорный кран для водопроводной системы.
Фум-лента.
Прокладки для герметизации соединений.

В первую очередь в бачке устанавливают основание сливного узла

При этом важно обеспечить герметичность его соединения с выпускным отверстием, для чего используют специальные резиновые прокладки. После этого бачок устанавливают на унитаз, где также используют резиновую прокладку для предотвращения соприкосновения поверхностей

Для фиксации бачка на унитазе пользуются специальными болтами.

Перед установкой запорной арматуры с нижней подачей воды сначала устанавливают арматуру для подачи воды, также стараясь использовать прокладки для герметичности соединений. Затем выполняют монтаж бачка непосредственно на место. Фиксация трубки подачи воды выполняется по одной схеме: трубку просовывают в отверстие бачка и закручивают гайками с двух сторон.

Далее необходимо присоединить гибкий сантехнический шланг к стояку водопроводной системы и установить водопроводный кран для перекрытия подачи воды на случай аварийной ситуации. При использовании современной фурнитуры, имеющей гаечно-прокладочные зажимы на концах, фум-лента может не потребоваться.

На следующем этапе выполняют настройку поплавка, при этом следует помнить, что от верхней кромки бачка до уровня воды в нем должно быть расстояние не меньше 15 см.

Завершающие мероприятия предполагают монтаж механизма слива воды. для этого достаточно вставить верхний элемент в отверстие крышки сливного бачка и зафиксировать декоративной фурнитурой.

Современные клапаны с мембраной

Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

Поломка и способы ее решения

Не всегда небольшая поломка требует полной замены сливной арматуры. Иногда достаточно небольшой настройки и частичной замены элементов для устранения неполадки

При частичной замене элементов или механизмов важно, чтобы новые детали были аналогичными прежним по форме, материалу и размерам. Только в этом случае арматура будет правильно функционировать и прослужит долго

Рассмотрим часто встречающиеся проблемы.

Протечка бака

Если в бачке постоянно слышится журчание, подтекает вода, это свидетельствует о протечке сливного бака. Для устранения этой проблемы сначала следует уменьшить интенсивность слива. Для этого необходимо отрегулировать заслонку. Можно немного согнуть рычаг, если его материал позволяет, при этом контролируя положение заслонки. У пластиковых запорных элементов последних моделей имеется специальный регулятор, который регулирует силу слива.

Если эти меры не принесли результата, причиной поломки может быть истирание груши. Можно попробовать добавить вес груши, чтобы она более плотно прилегала к запирающему отверстию. Но лучше ее заменить. Следует оценить общее состояние сливной системы. Иногда достаточно заменить прокладки, убрать ржавчину, отрегулировать положения спускного и выпускного механизмов. Если перечисленные меры не помогли, есть смысл заменить сливной механизм.

Вода наполняется, но не скапливается в резервуаре

Когда вода в сливой бак поступает, но не набирается, причина поломки кроется в поплавке. Для устранения проблемы необходимо отрегулировать уровень воды в баке, перемещая его по направляющей. Либо можно заменить весь узел, в том числе рычаг.

Что предпочесть: запорную арматуру для унитаза с нижней или боковой подводкой?

Современное жилье практически невозможно представить без благоустроенной туалетной комнаты (или совмещенного санузла). Унитаз стал привычным сантехническим прибором в каждой квартире, доме и офисе. Его конструкция кажется большинству обывателей сложной, и ремонтные работы доверяются в большинстве случаев профессиональным сантехникам.

Между тем, если вы неоднократно прибегали к их услугам, наверняка сталкивались со следующей ситуацией: пришедший по вызову мастер снимает крышку с бачка унитаза, минуту-две «колдует», затем сообщает, что работа сделана. При этом даже не открывая своего чемоданчика с инструментом и запасными частями.

Это свидетельствует о том, что большинство неполадок, связанных с запорным механизмом бачка унитаза, устранить весьма просто. И нет нужды обращаться к услугам сантехника, ожидать его визита и тратить лишние средства на оплату его труда.

Конструктивные особенности разных видов запорной арматуры

Решая, какая лучше арматура для бачка унитаза, необходимо понимать, в зависимости от модели унитаза может использоваться раздельная или совмещенная конструкция.

Оборудование раздельного типа предполагает отдельную установку заливного и сливного клапана и их автономное функционирование. Подача воды регулируется поплавком, который перекрывает входное отверстие при наполнении бачка с помощью управляющей тяги. За слив воды отвечает узел, состоящий из горловины и воздушного или механического клапана.

Для управления используются кнопки, педали, клавиши и рычаги. Раздельная запорная арматура имеет одно неоспоримое преимущество, которое следует учитывать, решая, какая сливная арматура для унитаза лучше. При обнаружении неисправности можно выполнить замену или ремонт только поврежденного элемента, что позволяет сэкономить на приобретении расходных материалов, а также облегчает монтаж и демонтаж всего узла.

Совмещенная конструкция используется в новых, более современных моделях и в унитазах, относящихся к элитному классу. Запорная арматура такого типа предполагает соединение сливного и заливного клапана в одну систему, где они находятся в прямой тяговой зависимости. Регулировка такого узла отличается большей сложностью. Однако, сделав предварительные точные настройки, можно рассчитывать на безупречную работу всего блока. Основным недостатком совмещенной запорной арматуры является необходимость полного демонтажа при обнаружении повреждений или поломок.

Кроме этого запорная арматура может быть изготовлена из различных материалов

Это очень важно понимать при решении вопроса, какая лучше арматура для унитаза. Основная масса подобной фурнитуры выполнена из полимеров, их состав оказывает огромное влияние на прочность, надежность и долговечность каждого элемента и всей системы в целом

Нельзя сказать, что изделия высокого качества будут стоить очень дорого, так как конкуренция среди производителей запорной арматуры для унитаза достаточно высокая. Однако стоит заметить, что можно выявить подделку даже среди изделий от надежных производителей. Продукция низкого качества заявит о себе уже на первой стадии эксплуатации.

Металлические элементы запорной арматуры характеризуются долгим эксплуатационным периодом и высокими прочностными характеристиками. Для изготовления металлической фурнитуры используется специальный сплав бронзы или латуни, которые не боится влаги и способен противостоять серьезным механическим нагрузкам. Благодаря этим свойствам металлическая запорная арматура для унитаза и сантехники безупречно функционирует на протяжении нескольких лет.

Арматура для смывного бачка с нижней подводкой воды

Глядя на хитроумное сплетение канализационных, водопроводных труб, шлангов, вдосталь «наобщавшись» с господами сантехниками из ЖЭУ, прибывшими с очередным визитом по поводу внеочередного засора или протечки, после поверхностного изучения строения унитаза, перечитав кучу откликов и советов бывалых, воленс-ноленс приходишь к выводу, что унитаз с нижней подводкой воды – оптимальный вариант.

Плюсы и минусы унитазов с нижней подводкой

К несомненным плюсам относятся:

аккуратный, эстетичный внешний вид унитаза, благодаря которому канализационные и водопроводные коммуникации не видны;
нижняя подводка практически бесшумна и экономична – вода не «бежит», так как поступление воды идет со дна сливного бочка;
нижняя подводка надежна, редко требует ремонта.

такой тип подводки сложен в монтаже;
сложности при замене деталей – проще полностью заменить систему.

Коэффициент полезного действия санитарной техники напрямую зависит от качества очистки осадка из колена выводящей трубы, эту функцию выполняет арматура для сливного бачка унитаза.

резервуара, где находится вода;
арматуры;
системы слива;
кнопки смыва воды.

Как выбрать арматуру для сливного бачка

Изначально рулеткой, линейкой измеряется диаметр трубы водозабора. При 1,5 см подводка – 3/8 дюйма, при 2,0 см – ½ дюйма.

Арматуру лучше купить той же модели, что и старая. Для этого демонтировать вышедший из строя механизм, показать образец продавцу-консультанту. Сейчас арматура чаще продается уже в собранном виде, что не потребует дополнительных усилий.

Как устроена арматура для сливного бачка унитаза с нижней подводкой

Материалы, из которых изготавливается арматура – пластик, металл, бронза. Пластик – наиболее популярный, но хрупкий материал, стоимость изделия из него невысокая, бронза, соответственно более долговечный материал и стоимость изделия из нее достаточно высока. В строении арматуры сливного бачка нет ничего сложного. Несмотря на многообразие моделей, принцип построения арматуры один.

Арматура, предназначенная для нижней подводки, делится на:

Сливной механизм закрепляется в бачке накидной гайкой. Для герметизации стыка, на трубу спуска, перед монтажом, надеваются специальные уплотнители, а между бачком слива и чашей располагают прокладку, которая предотвращает протекание воды. Слив воды происходит посредством нажатия на кнопку или при штоковом устройстве слива, подъемом рычага вверх.

Кнопочное устройство, в свою очередь, подразделяется на:

однокнопочное устройство, обеспечивающее полный слив, то есть опустошается весь резервуар;
двухкнопочное устройство, при котором возможно полное и частичное опустошение резервуара, соответственно такое устройство слива имеет два клапана.

Также разных конструкций может быть поплавок:

С поршнем – поплавок прикреплен к поршню, при давлении на рычаг, слив открывается, при наборе воды, закрывает клапан;
С мембраной – механизм действия, как и с поршнем.

Запорная арматура состоит из: поплавка, трубки перелива воды, кнопочного механизма слива вода, тяги, стакана, мембранного клапана. Слив происходит следующим образом: после нажатия на кнопку, вода вытекает из бачка, поплавок опускается вниз, тягой открывается мембранный клапан, и из водопроводной трубы льется вода, которая наполняет смывной бачок. Поплавок поднимается до установленного уровня, который ограничивает тяга. Мембранный клапан при этом закрывается, не допуская дальнейшего поступления воды.

Материалы и инструменты, необходимые для установки и замены арматуры

Рулетка, можно обойтись обычной линейкой.
Разводной ключ № 1.
Гаечные ключи.
Арматура.

Установка арматуры

Установить механизм в смывной бачок может и непрофессионал. Изначально, следует ознакомиться с приложенной к комплекту инструкцией, пренебрегать ее изучением, право не стоит.

Принцип работы водосливного устройства

Водосливное устройство бака унитаза запускается в работу путем воздействия пользователя на внешний механизм арматуры. Причем, в зависимости от принципа действия механизма будет отличаться сама конструкция.

Особенности сливной функции бачка

Среди рабочих элементов, используемых для активации функции смыва, такие:

кнопка;
рычаг;
педаль.

Наиболее распространенный вариант – кнопка. Причем, есть модели арматуры с одной или 2 различными кнопками – для выпуска маленького и большого объема рабочей жидкости. 2 версии смыва позволяют экономить не только водный ресурс планеты, но и уменьшить ежемесячный платеж по водоснабжению.

Кнопки чаще всего используются во встроенных моделях сливных устройств и в компактных фаянсовых изделиях

При воздействии на кнопку или рычаг образуется тяга, которая открывает сливной клапан. Вода из емкости объемом 10-12 л устремляется вниз в чашу унитаза, очищая ее и смывая все, что в ней находилось до этого.

Рычаг для управления смывом может быть весьма искусно исполнен и стилизован под металл. Например, бронзу, сталь и прочие

Как происходит заполнение?

Одновременно с опустошением бака опускается поплавок, что приводит к открытию клапана, перекрывавшего подачу воды из системы водоснабжения. Вода постепенно наполняет емкость и как только поплавок окажется на определенном уровне, заданном пользователем ранее, штанга поплавка полностью перекроет подачу воды в сливной бак унитаза.

Модели бачков с пневмоприводом до сих пор встречаются в обиходе. Особенно такой механизм смыва удобен людям с ограниченными возможностями и детям

Как работает защита от переполнения?

Когда в процессе подачи рабочей жидкости произошел сбой или какой-то из механизмов арматуры вышел из строя, срабатывает предохранительное устройство – перелив. Это пустая трубка, соединяющаяся со сливным клапаном.

Принцип ее работы прост – как только уровень воды в бачке станет выше допустимого, вода начнет переливаться в эту трубку и вытекать в чашу унитаза.

Высота расположения верхнего раструба переливной трубки на 1-1,5 см больше, чем выставленный пользователем уровень воды в бачке

Арматура для слива воды — особенности конструкции сливного бачка

Механика сливного бачка очень проста: узел слива обеспечивает отток воды к унитазу, а узел подачи воды в бачок – наполняет эту емкость до нужного уровня. Причем и узел слива, и узел подачи состоят из множества мелких элементов. Конструкция узла слива основана на использовании простейшего рычага, который открывает заслонку внутреннего штуцера. В исходное положение заслонка возвращается под собственным весом.

В итоге, в этот узел входят следующие конструкционные элементы:

Кнопка слива (или рычаг)
Тяга сливной системы, оформленная в виде штанги или цепочки
Вертикальный клапан спуска, управляемый тягой.

Причем в узле слива отсутствует запорный механизм – для сливного бачка эта деталь не нужна – вертикальный клапан вернется на свое место под действием силы тяжести.

Механизм работы узла, обеспечивающего подачу воды, выглядит немного сложнее. Да и конструкционных компонентов в данном узле намного больше.

Ведь он состоит из следующих элементов:

Подающего штуцера, смонтированного сверху, снизу или сбоку бачка.
Поплавкового клапана, надетого на подающий штуцер.
Поплавка – пенопластового или пустотелого куба (цилиндра), не тонущего в воде.

Скрутки – системы рычагов, связывающих клапан и поплавок.

Механика этого узла основана на работе клапана, управляемого пенопластовым или пустотелым поплавком. То есть, в данном случае, запорная арматура для сливного бачка унитаза (поплавковый клапан) находится в положении «открыто» когда управляющий элемент просядет на дно корпуса из-за отсутствия воды в бачке. Ну а после того, как сквозь открытый клапан в бачок поступит вода – поплавок всплывет и, задействовав скрутку, переведет клапан в положение «закрыто».

Как установить бачок в стене

Многие модели сантехнических узлов предполагают крепление унитазов, имеющих бачки, какие скрывают в стенку. Эти устройства сантехники имеют не только зрительную притягательность, но и достаточно удобны. Такие модификации дают возможность экономить свободную площадь и их нереально разбить.

Модели, какие встраиваются в стенку, производят из суперпрочного пластика. Собственным видом они могут напомнить обыкновенные обычные изделия и имеют вид широкой плоской канистры. Установка делается к черновой стене или в приговленную специально монтажную раму, соединенной с рамой унитаза на подвесах. Для аналогичного бачка набор креплений идет вместе с самим изделием.

Чтоб по всем правилам установить или поменять бачок в стене, необходимо четко следовать рекомендациям, какие предоставляет изготовитель в прикладываемой инструкции. Встроенные бачки имеют смывную панель, выступающую из черновой стены или закрепляющуюся на ней по отдельности. В большинстве случаев на данной панели есть две кнопки для слива разного объема воды. При помощи данного устройства можно экономить воду.

Составные части унитаза

Вся конструкция условно состоит из нескольких частей.

Чаша унитаза. От расположения отверстия и способа слива воды она может быть воронкообразной, козырьковой и тарельчатой.

Воронкообразная – у нее внутренняя часть представляет воронку.

Тарельчатые имеют внутри чашу с платформой, напоминающей тарелку.

Козырьковые имеют внутреннюю часть в виде платформы под некоторым углом, которая заканчивается лункой в нижней части.

Схема устройства унитаза

Механизм смыва и бачок. Бачки могут быть низко располагаемыми или навесными. Чаще всего применяются низко располагаемые бачки.

Механизм смыва дает возможность экономить на воде, конечно если имеется двухрежимный смыв. Одна клавиша спускает большое количество воды, другая – по минимуму. Также есть сливы, где имеется возможность регулировать количество спускаемой воды.

Фото: механизм смыва и бачок унитаза

Наливной клапан. Согласно уровню воды в бачке клапан дозирует ее подачу из водопровода. Большинство имеющихся сегодня конструкций, так или иначе, применяют поплавковый индикатор уровня воды.

Фото: наливной клапан унитаза

Материал и крепление. Бачок может быть самых разных материалов: пластика, чугуна, санфаяна, фарфора и так далее. Крепеж бачка выполняется чаще всего на железных болтах. Лучше все сразу сделать качественно, чтобы потом не пришлось ремонтировать.

Выводы и полезное видео по теме

Как достать и промыть или заменить арматура бачка, встроенного в стену, продемонстрировано в видео ролике:

Принцип работы водосливной арматуры бачка унитаза подробно описан в видео:

Об устройстве и сборке арматуры, устанавливаемой в бачок унитаза, рассказывается в видео ролике:

Описание и характеристику сливного механизма унитазов можно увидеть в видео:

Наглядный и полезный видео ролик о ремонте узла слива в унитазах:

Изучив внешнее устройство сливного бачка, можно не бояться неприятных сюрпризов. Если вдруг бачок перестанет набираться или вода будет постоянно протекать, можно попытаться своими силами разобраться с проблемой, осмотрев арматуру и разобрав соответствующий рабочий узел.

Если же устранением поломки будет заниматься сантехник, то принимать результаты его работы будет намного проще.

Поделитесь с читателями вашим опытом ремонта арматуры сливного бачка. Пожалуйста, оставляйте комментарии к статье, участвуйте в обсуждениях и задавайте интересующие вас вопросы. Форма обратной связи расположена ниже.

Список источников
