Распространенные поломки котлов Beretta

По мнению газовщиков, занимающихся ремонтом и настройкой газовых котлов Beretta, можно выделить несколько основных неисправностей, возникающих чаще всего в оборудовании этой марки:

На горелке отсутствует пламя, в результате чего происходит блокировка работы оборудования. Такая проблема может быть вызвана несколькими причинами, начиная от засора и заканчивая отсутствием подачи газа.
Поломка платы управления. Происходит из-за скопления конденсата на плате, что приводит к выходу ее из строя. Также поломка платы может произойти из-за перегорания на ней деталей.
Увеличение давления дымовых газов. К такому сбою могут привести наледь в дымоходе газового котла, засорение сажей, усиление силы ветра. В результате происходит блокировка работы оборудования.
Поломка датчика самодиагностики. Также приводит к отключению оборудования системой управления.
Низкое водяное давление при подаче в отопительный контур. Чаще всего причиной бывает утечка или проблемы с расширительным баком.

Статистика, собранная специалистами, не означает, что в каждом котле марки Beretta будут возникать именно такие неполадки.

Возможно, проблемы вообще не будут появляться в течение длительного срока, или же будут возникать совершенно другие сбои по другим причинам. Каждая неполадка или сбой в газовых котлах Beretta имеет свое кодовое обозначение, которое выводится системой управления на ЖК дисплей.

Необходимо обращать внимание на сбои и неполадки при работе газового котла Beretta и своевременно их устранять, чтоб избежать более серьезных поломок

Выявление неисправностей происходит благодаря системе самодиагностики, позволяющей моментально определять проблемы при их возникновении и принимать соответствующие меры.

Другие неисправности

Также могут возникнуть другие поломки. Если вы почувствуете в помещении, где расположен котел, запах газа, нужно выключить котел и все электрические устройства. Открыть окно и вызвать аварийную службу. При ощущении запаха продуктов сгорания, скорее всего, проблема в тяге. Осмотрите дымоход на наличие засорений и его соединения на герметичность.

Запаздывание розжига может быть вызвано неправильной настройкой газового клапана. Если теплоноситель не нагревается на необходимую температуру, проблема может быть в засорении горелки или неправильных настройках на панели управления.

Газовая арматура котлов Беретта

Когда на экране котла достигнута необходимая температура, а радиаторы отопления холодные, это может свидетельствовать о следующем:

Наличие воздуха в системе. В этом случае надо удалить лишний воздух из труб отопления.
Отсутствие циркуляции. Необходимо осмотреть систему отопления и исправность циркуляционного насоса.
Сломан расширительный бак.

Беретта CIAO 24 CSI

Бренд Беретта является собственностью одного из лидеров европейской теплотехнической отрасли — итальянской компании Риелло, возраст которой подходит к 100-летию.

Котлы Беретта изготовлены по современным технологиям и полностью соответствуют европейским требованиям безопасности, экономичности и эффективности. Модель CIAO 24 CSI изготовлена в соответствии с наиболее перспективными техническими разработками и способна обеспечить потребности современного жилого дома.

Агрегаты изготавливаются в настенном исполнении, обладают компактным и внешне привлекательным корпусом, позволяющим устанавливать их прямо на кухне и не отводить под котельную отдельное помещение.

ОБРАТИТЕ ВНИМАНИЕ!
Удачное сочетание цены и качества модели Беретта CIAO 24 CSI высоко оцениваются специалистами и пользователями, что подтверждает устойчивый спрос и востребованность.

Модели Беретта Novella E

Модели также чугунные, на один контур, возможно дополнительное подключение водонагревателей. Есть восемь различных модификаций, рассмотрим их.

Таблица №7. Характеристики оборудования из линейки Novella E

Наименование модели	Мощность, в киловаттах	Тип установки	Число контуров	Тип камеры сжигания топлива	Стоимость, в рублях
Novella 27 E R.A.I. PV	27	Напольная	1	Открытая	99 674
Novella 35 E R.A.I.	35	Напольная	1	Открытая	93 755
Novella 35 E R.A.I. PV	35	Напольная	1	Открытая	106 866
Novella 43 E R.A.I.	43	Напольная	1	Открытая	101 647
Novella 51 E R.A.I.	51	Напольная	1	Открытая	110 112
Novella 61 E R.A.I.	61	Напольная	1	Открытая	127 870
Novella 70 E R.A.I.	70	Напольная	1	Открытая	139 009
Novella 78 E R.A.I.	78	Напольная	1	Открытая	150 787

Виды

Итальянский производитель постарался удовлетворить потребности под любой вкус, поэтому выпускает линии газовых котлов, отличающиеся друг от друга техническими характеристиками и предназначением. Встречаются модели для частных домов, городских квартир и производственных помещений.

Все отопительное оборудование Beretta подразделяется на виды по таким признакам, как:

Способ монтажа. Бывают настенные и напольные устройства. Настенные варианты отличаются небольшими габаритными размерами и возможностью установки в частных домах. Напольные отличаются высокой мощностью и громоздкостью, предназначены для монтажа в производственных зданиях или коттеджах большой площади.

Принцип действия – котлы конденсационного и классического типов. Первые для обогрева помещения используют только тепловую энергию в результате сгорания газа, а вторые, помимо этой энергии, получают энергию отработанных газов, их коэффициент полезного действия часто превышает 100%.
Камера сгорания – атмосферные с маркировкой «А», турбированные «S».
Количество контуров: одноконтурные «R» и двухконтурные «C» модели. Двухконтурное оборудование может оснащаться теплообменным аппаратом битермического и раздельного типа. Предназначение: нагрев помещения и организация горячего водоснабжения. Модели с одним контуром призваны обеспечить только нагрев, но оснащаются патрубком для встроенного бойлера.

Немного цифр

Поговорим немного о технических характеристиках котла Beretta Ciao 24 CSI. Номинальная мощность модели составляет 23.9 кВт при минимальной мощности нагрева на уровне 7.5 кВт. КПД агрегата составляет 91%, что говорит о конструкционном совершенстве котла. Техника способна эффективно нагревать теплоноситель до максимальной температуры в 90 градусов Цельсия. 7-литровый расширительный бак обеспечивает стабильную безопасную циркуляцию горячей воды по контуру.

Компактные габариты и небольшой вес (всего 28 кг) говорит о том, что агрегат легко монтируется даже в ограниченных по площади помещениях. Сделать это можно как самостоятельно, так и с помощью сторонних специалистов. При этом в процессе монтажа котла Беретта Ciao инструкция является важным помощником, так как в ней описаны все тонкости установки агрегата.

Инженеры итальянской компании не рекомендуют заниматься монтажом в том случае, если вы не обладаете достаточным уровнем технических знаний. Тем не менее, даже при полной уверенности в собственных навыках не стоит забывать о руководстве «Котел Беретта Ciao: инструкция», которое поможет избежать типичных проблем, связанных с монтажом газогорелочной техники.

Ошибка А01 Котла беретта

В котлах берета ошибка А01 (или A01 по-русски) указывает на проблемы системы розжига (отсутствие пламени, неисправности в плате управления). Это может быть следствием следующих причин:

1. Загрязнён электрод обнаружения пламени. Очистить электрод от появившегося нагара можно самостоятельно.
2. Отсутствие подачи газа. Нарушение подачи в магистральном газопроводе или просто закрыт газовый кран (открыть).
3. Нарушение в работе газового клапана. Произвести регулировку работы клапана может только квалифицированный спецмиалист
4. Нарушено надёжность соединительных контактов на блоке розжига. Исправляется самостоятельно. Отсоединить, зачистить, подсоединить.
5. Выход из строя реле, включённого в систему управления функционирования блока розжига, газового клапана, вентилятора. Эта проблема устраняется исключительно специалистом. Причина может быть как в самом реле, так и в электронной плате.

Ошибка А02 Котла беретта

Если на дисплее котла берета ошибка А02 (A03), то в этом случае проблемы с нарушением температурного режима. Обычно возникает в случае резкого падения давления в системе циркуляции теплоносителя. Причины могут быть следующие:

1. Неисправность циркуляционного насоса. Работа насоса может быть нарушена по причине загрязнения. После нескольких включений он может заработать в нормальном режиме. Разбирать его самостоятельно не рекомендуется. Этим должен заниматься специалист. Только он определит причину неисправности и произведёт ремонт насоса или осуществит его замену.
2. Неисправность температурного датчика. Данная неисправность устраняется только заменой детали.
3. Нарушение целостности электрических соединений датчиком. Необходимо проверить целостность изоляции проводки и проверить надёжность контактов.

Ошибка А03 Котла беретта

На дисплее котла берета ошибка а03, проблемы с удалением продуктов горения. Это может быть связано с:

1. Засорение канала отведения продуктов горения. Подобная ситуация возникает редко, остатков горения газа практически нет. Но причиной может стать появление наледи на выходе системы трубопровода, из-за замерзания конденсата. Сильный ветер также может стать причиной затруднения отвода продуктов горения, что влечёт за собой срабатывание термостата, отключение и блокировку котла.
2. Недостаток подачи воздуха, в случае принудительного удаления дыма. Основной неисправностью является поломка вентилятора. Потребуется замена.

Ошибка А04 Котла беретта

На дисплее котла беретта ошибка а04 сигнализирует об отсутствии оптимального давления в системе теплообмена. Ошибка аналогична ошибке а02. Отличие только в том, что данный код указывает в первую очередь на проблемы внутри системы самого котла. Появлением на дисплее подобной ошибки может быть следующее:

1. Засорение контура теплообменника внутри котла. Длительная эксплуатация с использованием жёсткой воды приводит к образованию накипи на внутренних поверхностях теплообменника. Добавление химических средств в циркуляционную систему теплоснабжения способствует её удалению.
2. Проявившаяся течь. Иногда мастер сможет произвести ремонт теплообменника на месте (запаять). В противном случае придётся производить замену.
3. Нарушение герметичности контура системы теплоснабжения. Подобные проблемы можно устранить самостоятельно, используя инструмент и герметизирующие материаля.
4. Неисправность в работе циркуляционного насоса. Требуется замена насоса.
5. Плохой контакт электропроводки с датчиком давления. Устраняется самостоятельно (зачистить и подсоединить).
6. Поломка датчика давления. Потребуется замена.

В инструкциях, прилагаемых ко всем моделям котлов «БЕРЕТТА», указаны большинство ошибок котлов берета с описанием возможных проблемных ситуаций возникающих в процессе эксплуатации. Помимо этого, на дисплей выводятся рабочие параметры котлов. К примеру, сопоставив код ошибки котла берета сити и параметров рабочих функций, мастер способен на месте определить проблемный блок, узел или устранить причину, не требующую проведения сложных ремонтных работ. Устранением проблем связанных с описанными ошибками должны заниматься квалифицированные мастера. Только мастер, имеющий практический опыт обслуживания газовых котлов различных марок и моделей, может комплексно провести диагностику и определить конкретную причину появления ошибок на дисплее.

Ремонт котла Навьен	Ошибки котлов Бакси
Монтаж системы отопления в доме	Ошибки газовых котлов
Газовые котлы с установкой	Замена радиаторов отопления

Обращаясь к нам, вы соглашаетесь с условиям “Пользовательского соглашения” – Договора оферты!

Помните – мы ВСЕГДА РЯДОМ !!!

Устройство и принцип работы котлов Beretta

Напольные модели

Фирма Берета выпускает напольные, настенные и конденсационные настенные модели газовых котлов. Напольные аппараты представлены в сериях Novella и Fabula.

Панель управления располагается в верхней части корпуса, кнопки закрыты откидывающейся крышкой. Слева находятся кнопки включения, сброса блокировки горелки, регулятор температуры и термометр. Правее расположен предельный термостат дымовых газов и датчик тяги с ручным сбросом. Внизу установлены светодиодные индикаторы сети и блокировки.

В верхней правой части корпуса установлена гильза для установки датчиков. Внизу над основанием стоит атмосферная двухступенчатая газовая горелка с двумя газовыми клапанами. Над ней установлен секционный чугунный теплообменник.

В моделях Novella от 174 RAI до 279 RAI два теплообменника равной мощности, соединенные вместе и имеющих один дымоход. Циркуляционный насос монтируется сверху горелки. Левее находится газовая арматура. В левом нижнем углу установлен кран для слива теплообменника из котла.

Настенные модели

В настенном аппарате Beretta City 24 CSI панель управления в правом нижнем углу корпуса. На ней вынесен переключатель режимов «Лето» и «Зима». В модели Beretta Ciao (Чао) 24 CSI вынесен экран с подсветкой, на котором показана температура теплоносителя и горячей воды, а также выводятся коды ошибок в случае неполадок.

В устройстве Беретта Супер Эксклюзив отдельно выведен манометр для контроля уровня давления воды в системе. Отдельно вынесен вторичный пластинчатый теплообменник для обеспечения горячего водоснабжения. На правой стенке прикреплен тонкий расширительный бак.

Камера сгорания закрытого типа, полностью изолированная от помещения. Вентилятор для выведения продуктов сгорания расположен в верхней части и подключен к фланцу дымовых газов. Под насосом стоит трехходовой клапан с электроприводом.

Инструкция по эксплуатации

Эксплуатация котлов Beretta производится в автоматическом режиме, не требующем постоянного участия человека.

От пользователя требуется только регулировка режима обогрева по собственным ощущениям, перевод котла в зимний или летний режим (отключение или запуск отопительного контура), поддержание чистоты корпуса и периодическое техобслуживание (силами работников сервисной службы).

Все серьезные проблемы решаются только вызовом мастера — устранение постоянно возникающих ошибок или непонятных явлений, происходящих с котлом в рабочем режиме.

Кроме того, пользователь самостоятельно производит заполнение системы водой (или подпитку по необходимости).

Процесс заключается в подаче жидкости через кран подпитки и заполнение системы, пока давление воды не достигнет 1-1,5 Бар. Это ниже рабочего давления, но при нагреве вода расширится и за счет увеличения объема давление достигнет нужного значения.

Запуск котла происходит автоматически при установке необходимой температуры теплоносителя в системе.

Заливать воду в горячий котел запрещается из-за опасности разрушения теплообменника. Необходимо дождаться остывания котла, и только после этого наливать воду.

Основные неисправности газовых котлов Беретта

Конструкция котлов Beretta представляет собой надежное и прочное инженерное решение, учитывающее все нагрузки и воздействия на детали и узлы агрегата.

Наиболее вероятные неисправности возникают в самых ответственных узлах, испытывающих максимальные температурные или динамические нагрузки.

По оценкам специалистов, в число самых распространенных неисправностей входят:

Отсутствие пламени на горелке, вызывающее блокировку работы котла. Эта проблема встречается чаще всего, поскольку может быть вызвана разными причинами, от засорения форсунок горелки, до прекращения подачи газа в магистрали.
Отказ платы управления — перегорание деталей или выход из строя из-за попадания конденсата. Это одна из наиболее неприятных для пользователя проблем, так как замены платы управления — весьма дорогостоящая процедура.
Отключение котла вследствие превышения допустимого давления дымовых газов. Здесь причинами могут быть как засорение сажей или появление наледи на выходе из дымохода, так и повышение ветра, создающее в дымоходе излишнее давление.
Выход из строя любого датчика самодиагностики. Система управления котла воспринимает такие ситуации как возникновение равноценной ошибки и немедленно принимает соответствующие меры.
Низкое давление воды в подающем трубопроводе отопительного контура. Если подпитка не помогает решить проблему, то возможна утечка или выход из строя расширительного бака.

ВАЖНО!
Перечисленные проблемы относятся к наиболее распространенным, но это не говорит об их обязательности — в процессе эксплуатации возможны любые случайности, и описанные ситуации могут вовсе никак не проявиться.

Инструкция по эксплуатации

Перед процессом монтажа необходимо собрать техническую документацию: согласование о поставке топлива для застройщика и проект монтажа. Технические условия согласуются с работником газовой службы.

После личной проверки объекта на правильность подведения газа специалист делает заключение, что соблюдены все правила безопасности. На этом основании можно будет приоткрыть запорную арматуру, которая подключена к котлу. Отопительная система прессуется до давления 1,8 бар.

Отопительное напольное оборудование устанавливается на поверхность пола от стены на 10 см, которая выполняется из негорючих материалов. В противном случае возникает необходимость в специальном защитном материале. Только при соблюдении перечисленных правил газовая служба даст разрешение на установку котла и подключение его к магистральному трубопроводу.

Котлы Beretta присоединяются исключительно к металлическим трубопроводам. Гибкие рукава допустимы только для подсоединения дополнительных потребителей.

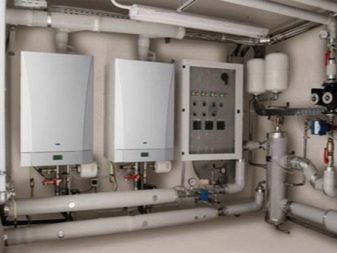

Котлы Beretta настенного типа монтируются в специальных помещениях, отвечающих всем требованиям безопасности. В частных коттеджах котельная может устанавливаться на любом этаже, кроме жилых комнат, санузлов и ванных. В зависимости от теплопроизводительности нагревательного устройства и вместимости бойлеров зависит площадь котельного помещения.

В том случае, если котле оснащен закрытой камерой сгорания, площадь котельной может быть любой, не контролируется также наличие оконных проемов. Однако нужно позаботиться о притоке и отводе кислорода в необходимых количествах.

Котельное помещение нужно оснастить газоанализатором, который позволит заметить возможные утечки газа. Газоанализатор должен иметь электрический клапан для возможности прекращения подачи газа. В многоквартирных домах монтаж отопительного устройства в подвальном помещении категорически запрещен.

Газовые котлы Beretta достаточно просты при эксплуатации. Изучив инструкцию производителя можно понять, как подключить оборудование. После установки котла должен быть настроен температурный режим теплового носителя.

После окончания холодного сезона котлы с двумя контурами необходимо переключать на летний режим, при этом функционирует лишь система горячего водоснабжения.

Подробности смотрите далее.

Beretta CIAO 24 CAI

Данный аппарат предназначен для крепления на стену, он имеет два контура для прогрева – контуры отопления и горячего водоснабжения, при этом камера горения открытого типа. Каковы основные плюсы этого оборудования? Укажем нижеследующим списком.

Есть дисплей информирования.
Мощность можно регулировать плавно.
Автоматическая регулировка температурного режима теплоносителя.
Циркуляционный насос имеет три скорости и защищен от сбоев.
Возможность перенастроить оборудование на сжиженный газ.
Толщина стенки теплообменника увеличена на последних моделях.
В установке есть контроль пламени ионизационного типа.
Давление воды контролирует гидравлический прессостат.
Имеется также контроль дымоудаления.

Для того, чтобы понять, как работает этот агрегат, приведем краткую инструкцию на данный двухконтурный газовый котел Беретта настенного типа.

Режимы работы отображаются специальными значками на индикаторной панели агрегата.
Для активации работы оборудования необходимо включить электропитание, открыть газовый кран, настроить регулятор комнатной температуры и установить режим «зима» или «лето» по ситуации.
Отключение производится специальной кнопкой «выключение».

У описываемого аппарата есть кое-какие относительные недостатки. Перечислим их ниже:

поскольку камера для горения открытая, необходимо наличие в помещении оборудованного дымохода;
возможны засорения датчиков.

С этой моделью мы разобрались, а теперь изучим другую модель.

Настенный Beretta CITY 24 CSI

Мощность 24 кВт, а площадь отапливаемого помещения может достигать 240 м2.

медный первичный теплообменник;
защита от промерзания и перегрева;
автоматическая диагностика ошибок оборудования;
температура нагрева теплоносителя регулируется автоматически;
мощность регулируется плавно;
защита от промерзания и блокировка насоса.

Как видим, у данной модели функции аналогичны таковым у предыдущей модели. Теперь приведем вкратце инструкцию по эксплуатации на описываемый газовый котел Беретта.

На индикаторной панели также используются значки, условные изображения расшифрованы в техническом паспорте.
Возможно подключение пульта дистанционного управления.
Правила монтажа подробно расписаны на страницах технического паспорта.
В паспорте указана схема подсоединения к горизонтальному коаксильному дымоотводу, который надо докупать отдельно.
Для запуска оборудования необходимо заполнить систему водой, включить питание, открыть газовый кран, регулятор выставить на комнатную температуру. Включить режим «зима» или «лето».
Отключение аппаратуры осуществляется кнопкой выключения.

В подробном руководстве также указаны коды ошибок. То есть это зашифрованные неисправности, которые может показать двухконтурный газовый котел Беретта на индикаторной панели. Однако о них мы сейчас поговорим подробнее.

Сравнение и неполадки

Приведенная таблица включает информацию об имевших место у потребителей неисправностях того или иного газового котла Беретта. Распишем, что можно попытаться сделать при тех или иных неполадках своими руками.

Среди неисправностей газового котла Беретта могут встретиться поломки, при которых агрегат не включается. Скорее всего, причина либо в отсутствии воды, либо в отсутствии электропитания. Самый худший расклад – это поломка системной платы. Здесь поможет только сервисная служба.
Возможна блокировка из-за избыточного давления дымохода, но это может произойти из-за сильного уличного ветра.
Неполадки датчиков автоматика должна определить сама.
Оборудование может не включаться также из-за конденсата в дымоходе, последний надо проверить помимо прочего, если агрегат не включается.
Бывают случаи отказа оборудования из-за инея на выходе дымохода. Срабатывает датчик, как следствие, аппаратура не работает.

Вот основные проблемы, с которыми можно столкнуться при эксплуатации описываемого котельного оборудования.

Неисправности и их устранение

По отзывам потребителей, у котлов Beretta практически не выявляются неисправности. На случаи поломок производитель предусмотрел самостоятельную диагностику оборудования. Данная функция включает контрольные датчики, которые выявляют неполадки в системе, сигнализируя об этом модуль регулирования. В результате чего прекращается работа котла, а ЖК-экран показывает код ошибки. Для устранения ошибки нужно устранить поломку.

Ошибка «А 01» говорит о том, что появились проблемы с розжигом.

В этом случае необходимо:

убедиться в поступлении топлива открытием запорной арматуры;
проверить исправность топливного крана;
изучить клеммы;
произвести диагностику электрода розжига – в некоторых случаях электроды могут засоряться, поэтому их нужно очищать наждачной бумагой;
поменять блок управления.

Ошибка «А 02» говорит о том, что сломался термостат. Для устранения проблемы необходимо проверить функционирование термостата.

Ошибка «А 03» сигнализирует о том, что отработанные газы не отводятся через дымоход.

Для устранения данной проблемы необходимо:

Проверить тягу путем поднесения зажженной спички к окну. Если пламя не отклоняется, тяга отсутствует.
Почистить дымоход от листвы или льда.
Проверить вентиляцию и почистить лопасти вентилятора от осажденных сажи и пыли.

Ошибка «А 04» означает, что идет сигнал от термостата. Для устранения проблемы необходимо провести ремонт и заменить запчасти блока управления.

Ошибка «А 05» говорит о поломке датчика температуры горячего водоснабжения. Для устранения проблемы необходимо проверить контакты и при необходимости установить новую деталь.

Ошибка «Е 40» говорит о том, что разомкнулись контакты сенсора. Для исправления ошибки необходимо поменять проводку и подтянуть контакты.

Ошибка «Е 42» сигнализирует о замыкании сенсора на поступающей линии. Для устранения проблемы нужно сделать диагностику разъемов и заменить неисправную деталь.

Ошибка «Е 46» – мигает звонок, сигнализируя об увеличении температуры теплоносителя. Для устранения ошибки необходимо проверить расход теплового агента. Оптимальный составляет 2 кубометра в час.

Не все возникающие неисправности показываются кодом ошибки.

Если появились другие отклонения в системе, помогут следующие рекомендации:

Если в норме функционирование нагревательного оборудования, но нагрева не происходит, то проблема может заключаться в том, что в системе поднялось давление. Для этого необходимо удалить воздух краном Маевского. Может также не запускаться насос, поэтому необходимо проверить его исправность и переключить на другую скорость.
Запах угарного газа и дыма. Решить проблему можно путем очистки дымоотвода от листвы и сажи.
