Примитивный бутылкорез пластиковых бутылок

Сооружения из пластиковых бутылок

Теплицы из пластиковых бутылок

Готовая теплица средних размеров стоит более 15 тыс. руб. Я точно знаю, поскольку интересовалась этим вопросом. Прибавьте к тому стоимость сборки. Не все же могут разобраться, что там к чему. Но есть альтернатива, которая не уступает по эксплуатационным качествам и обойдётся вам… всего-то в 500-700 пустых пластиковых бутылок! =))
Пластик, из которого делают бутылки, в 20 раз прочнее плотного полиэтилена. Он отлично держит температуру, не плавится на солнце и может служить десятилетиями. У теплицы из пластиковых бутылок есть ряд преимуществ:

она дешёвая;
долговечная;
легко ремонтируется;
лёгкая по весу, её можно переставить при необходимости;
выглядит довольно симпатично.

Теплица из пластиковых бутылок. Фото с сайта parkdoma.ru
Я погуляла по разным сайтам и поняла, что существует 2 основных способа использования пластиковых бутылок при строительстве:

У каждой бутылки отрезается дно. Берётся тонкая рейка и на неё нанизываются все бутылки. Получатся готовые строительные планки.
У бутылок отрезается дно и горло. Затем то, что получилось, — средняя часть — разрезается вдоль. Получается прямоугольный кусок пластика. Его проглаживаем утюгом (обязательно через твёрдую бумагу), чтобы выровнять. Из таких вот листов сшиваем листы побольше. Желательно внахлёст. Использовать можно шило; для скрепления деталей — кордовую нить или проволоку. Не рекомендуется сшивать ниткой или леской — швы быстро сгниют и разойдутся.

Теплицы из пластиковых бутылок. Фото с сайта ru.pinterest.com
Когда листы (планки) готовы, можно и каркас сделать. Делают его из обычных деревянных брусков с помощью молотка и гвоздей. Форма — любая. Можно — домиком, можно — треугольником. А затем уже на каркас крепим то, что сделали из бутылок. В первом случае планки нужно ставить максимально близко друг к другу, чтобы ветер не гулял. Ну и всегда можно скотчем подклеить. В общем, разберётесь!)) А во втором случае готовые пластины из пластиковых бутылок просто прибивают к деревянному каркасу.
Важный момент — крыша. В общем-то, хороший каркас способен выдержать довольно тяжёлый вес, но знающие люди советуют крышу покрывать не бутылками, а поликарбонатными листами. Или на зиму чем-то укреплять — вдруг снега много навалит. Вот ещё интересная публикация по теме:

Фото нарезки пластиковых бутылок

Также рекомендуем просмотреть:

Полировка фар своими руками
Строительные леса своими руками
Точилка для ножей своими руками
Антенный усилитель
Восстановление аккумулятора
Мини паяльник
Как сделать электрогитару
Оплетка на руль
Фонарик своими руками
Как заточить нож для мясорубки
Электрогенератор своими руками
Солнечная батарея своими руками
Течет смеситель
Как выкрутить сломанный болт
Зарядное устройство своими руками
Схема металлоискателя
Станок для сверления
Аквариум в стене
Врезка в трубу
Стеллаж в гараж своими руками
Симисторный регулятор мощности
Фильтр низких частот
Вечный фонарик
Нож из напильника
Усилитель звука своими руками
Трос в оплетке
Пескоструйный аппарат своими руками
Генератор дыма
Ветрогенератор своими руками
Акустический выключатель
Воскотопка своими руками
Туристический топор
Стельки с подогревом
Паяльная паста
Полка для инструмента
Пресс из домкрата
Золото из радиодеталей
Штанга своими руками
Как установить розетку
Ночник своими руками
Аудио передатчик
Датчик влажности почвы
Счетчик Гейгера
Древесный уголь
Wi-Fi антенна
Электровелосипед своими руками
Ремонт смесителя
Индукционное отопление
Стол из эпоксидной смолы
Трещина на лобовом стекле
Эпоксидная смола
Как поменять кран под давлением
Кристаллы в домашних условиях

Помогите проекту, поделитесь в соцсетях

Бутылкорез своими руками: чертежи

Бутылкорез посложнее

Более сложный вариант изготовления приспособления для нарезания бутылок своими руками предполагает более тщательную подготовку.

Для изготовления подобного бутылкореза понадобятся:

Алюминиевый уголок толщиной не менее 2 мм.
Гвозди, плашка М6
Лезвие от строительного ножа
Крепежи
Дрель со сверлами 6 и 3 мм.
Болгарка
Наждачная бумага, напильник.

Перед тем, как сделать бутылкорез, лучше составить подробный рисунок устройства и его крепления. Благодаря чертежу будет наглядно видно, под каким углом следует крепить лезвие ножа, поскольку без наклона правильного реза не получится.

Лезвие прикладывается на металлический уголок, чтобы заточка вплотную вошла в угол, и намечается место сверления под крепеж. По длине лезвия на уголке отмечается линия отреза. Сверлом 6мм просверливается отверстие, заготовка отрезается болгаркой. Далее, нужно сделать разметку под пропилы с шагом 5 мм от самого края отверстия. На одной стороне уголка глубина пропилов должна соответствовать примерной ширине нарезаемой ленты, а на другом производится пропил практически на всю ширину уголка, не достигая 1-2 мм перемычки. Все пропилы обрабатываются наждачкой или напильником, чтобы не создавалось зацепов во время протяжки ленты.

Все отверстия обрабатываются, металлическая пыль убирается щеткой. Скругление внутри уголка рекомендуется убрать болгаркой, чтобы лезвие ножа не упиралось в него.

Еще один вид простого приспособления, который можно прикручивать к столу или другой поверхности, а при необходимости убирать:

Для изготовления понадобится лезвие от канцелярского ножа, двусторонний скотч, кусок линолеума, din- рейка 30 см, металлическая пластина, шпильки, винты с гайками на 6мм.
Из рейки нужно сделать зажим, посередине которого сделать два надреза с расстоянием между ними в 2 см. Рейку согнуть так, чтобы поучилась форма буквы П. Для того чтобы во время крепления к мебели зажим не оставлял после себя следов, нужно сделать накладки из линолеума, приклеив их на двусторонний скотч.
В пластинах нужно сделать два отверстия – для крепления под болт к зажиму и под болт без гайки. Второе отверстие будет препятствовать смещению пластин.
Крепление лезвия производится на гайки с шайбами. Толщина получившейся пластины составляет 1,5 мм, при одной подобной насадке получается лента шириной 1,5 мм. Чтобы нарезать более широкую ленту, можно просто добавить еще пластины.

Крепление к столу или прочей опоре производится с помощью барашковой гайки, а шпилька при этом служит в качестве направляющей. Она закрепляется через переходную гайку для быстрого разбора в то время, когда приспособление не используется.

Более простое устройство, прикрепляющееся к поверхности стола, заключается в прижиме лезвия ножа струбциной. Между столом и лезвием подкладывается кусок фанеры или дерева определённой толщины, которая будет определять ширину нарезаемой ленты. Между струбциной и лезвием также прокладывается какой-либо плоский материал во избежание повреждения лезвия ножа. Этот тип бутылкореза имеет свои недостатки: одной рукой нужно держать бутылку, а второй тянуть ленту. К тому же, она нарезается неровно, поскольку отсутствует надежная фиксация размера. Поэтому, тонкую и ровную леску на таком виде бутылкореза изготовить не получится, в отличие от более сложных устройств.

Поделки из крышек от пластиковых бутылок для сада

Герметичный мешок

1. Обрежьте резьбу на горлышке бутылки.

2. Установите полиэтиленовый пакет через горлышко и закрутите крышку.

Это герметизирует мешок, что способствует долгому хранению продуктов.

Оригинальные шторы из крышек

Вот такие оригинальные шторы в качестве межкомнатных дверей смогут украсить дом, дачу или квартиру.

Просто соедините между собой крышки от пластиковых бутылок леской или нитью. При этом узор шторы может ограничиваться только Вашей фантазией.

Картины своими руками из крышек

Пластмассовые крышки от бутылок могут сгодиться даже в изобразительном искусстве.

Попробуйте сделать такую картину, ведь это под силу даже детям.

Вам понадобится:

Холст (любого желаемого размера).
Пластиковые крышки из-под бутылок.
Краска (акриловая) и кисть.
Карандаш.
Линейка.
Клей (не быстро засыхающий).
Ассортимент бижутерии, шариков, мозаики или пуговиц.

1. Используя карандаш и линейку, отметьте разделы на холсте.

2. Приклейте одну большую пластиковую крышку в центре каждой секции. Далее можете клеить крышки разных размеров и форм в первую.

3. Покрасьте весь холст черной краской и дайте высохнуть.

4. Ассортимент бижутерии приклейте в центре каждой крышки и дайте высохнуть.

5. Теперь секции можно разукрашивать, как вам нравится.

Вторая, более совершенная модель бутылкореза Егорова

Видео рабочее

Дополнение

Разъяснение, как делать станок для бутылок

Далее видео, на котором хорошо и наглядно, подробно описана вся технология изготовления станка, которая в предыдущем видео не так хорошо просматривается, а здесь можно детально ознакомиться со всем процессом. Автор этой поделки Александр Ткаченко (YouTube).

Швеллер из алюминия размерами 20 x 30 x 20 миллиметров. Болтики на 6 миллиметров. Шпилька длиной 50 сантиметров, на 6 миллиметров. Гайки, шайбы на 6 миллиметров. Набор бит для шуруповерта. Лезвие от строительного ножа шириной 18 миллиметров. Сверло на 6 миллиметров. Вспомогательный инструмент, шуруповерт, линейка-рулетка, пила по металлу, маркер.
Итак, имеется алюминиевый швеллер. Внутри будет располагаться лезвие, которое будет прижиматься в готовом станке к стенке швеллера с помощью деревянного брусочка. Чертеж бутылкореза на основе устройства для нарезки бутылок Егорова найдете внизу страницы.

Ориентируемся на расположение так, чтобы удобно было швеллер держать рукой и, чтобы можно было бутылкорез боком прикрутить к какой-либо деревянной стойке и нарезать ленту из полиэтиленовых бутылок.
Мы предполагаем, что лезвие будет располагаться внутри швеллера, но разметку делать не очень удобно. Поэтому прикладываем лезвие снаружи и маркером помечаем отверстия на нём. Далее размечаем место, где должны быть надрезы. Всего 7 надрезов. Указываем также верхнюю часть ножа. Есть один нюанс. Когда мастер прикладывал нож для разметки, он не учел толщину металла. Поэтому при разметке нужно прикладывать лезвие с учетом толщины металла. В данном случае это 1,5-2 миллиметра. Мастер исправил ошибку, пересверлив отверстия. Разметка завершена.
В намеченное отверстие будет вставлена шпилька. В размеченных местах нарезаем ножовкой по металлу прорези. Нарезаем так: сначала короткая прорезь для тонкой пластиковой ленты, далее постепенно с каждым шагом увеличиваем ее длину. То есть сначала прорезаем ближайшую, находящуюся ближе всех к отверстию от шпильки. Шаг около 2 миллиметров. Дальше шаг увеличиваем.

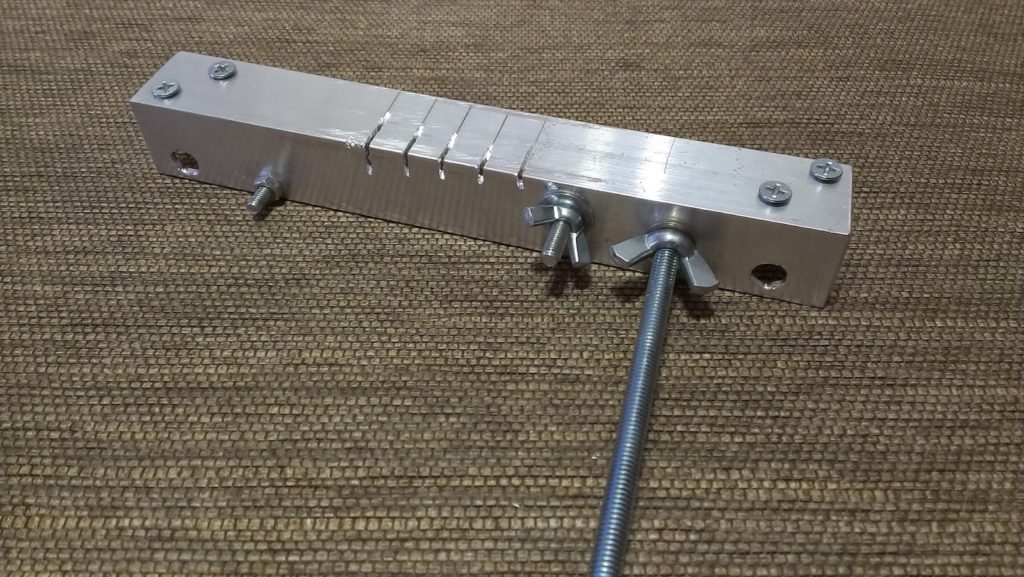

На фото видно, как должен выглядеть швеллер с прорезями. Длина каждой из них соответствует ширине пэт ленты.

Далее просверливаем отверстие на стороне, противоположной тому, которое уже проделано. После этого можно вставлять шпильку, просунув ее через оба отверстия.

Советы по работе с бутылкорезом

Есть нюансы. Когда вы будете делать пропилы, обязательно той стороны, с которой вы регулируете ширину ленты, четко пропиливайте на ту ширину, которую вы хотите добиться. С другой же стороны наоборот, нужно сделать более широкие пропилы, для того, чтобы бутылка максимально прилегала к ножу в этой части.
Когда вы будете скручивать шпильку, лучше согнуть ее заранее. На швеллере она остается ровной. Лезвие должно плотно прилегать к швеллеру.
Для чего нужен бутылкорез? В первую очередь, можно сделать с его помощью термоусадочную ленту. Она отлично подходит для ремонта различных инструментов, устройств.

Какие пластиковые бутылки лучше всего подходят для работы с данным бутылкорезом? Они должны быть без рельефа. Если использовать бутылку с рельефом, то лента получится, но она будет не очень качественной. Тем более работать с такой заготовкой несподручно. Срез на бутылке, когда вы срезайте ее дно, он должен быть ровным.

Если не утомило чтение, то есть еще статья на эту тему.

Инструкция: ваза из пластиковой бутылки

1. Для удобства обрежьте бутылку на верхнем контуре.

2. Измерьте и равномерно порежьте полоски вокруг бутылки. Удобнее это сделать, обрезая пополам более широкие сегменты.

Осторожно нажмите и сложите все полоски наружу.. 4

Нажмите на бутылку, установив ее вверх дном на плоскую поверхность. Это будет способствовать выравниванию краев.

4. Нажмите на бутылку, установив ее вверх дном на плоскую поверхность. Это будет способствовать выравниванию краев.

5. Загибайте конец каждой полоски под ближайшие два. Делайте это так, чтобы кончик каждой полоски находился на месте, указанном на фото.

Можно добавить шарики и камни, чтобы произвести красивую игру света на солнце. Поскольку ваза получится очень легкой, то груз может способствовать правильной балансировке.

Предупреждение! Такая ваза будет подвержена большим перепадам температур. Поэтому не оставляйте ее возле отопительных агрегатов, дабы не допускать расползание тонких полосок.

Чертеж ПЭТ бутылки

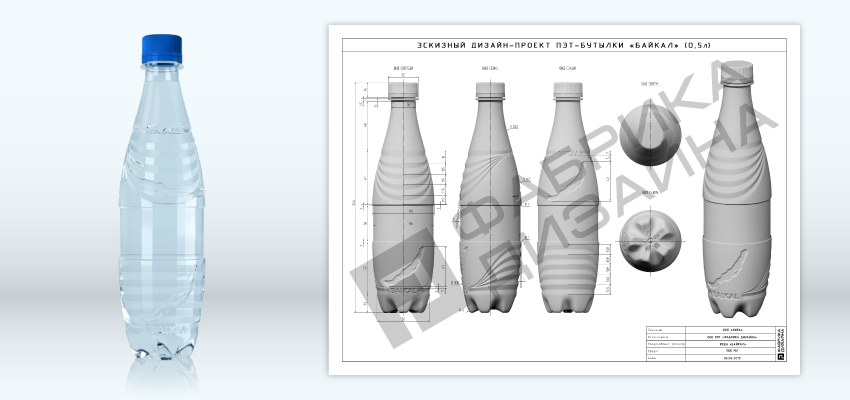

Чертеж ПЭТ бутылки «Байкал»

Для ПЭТ бутылки чертеж играет также важнейшую роль в реализации дизайнерской концепции. При проектировании дизайна ПЭТ бутылки ключевым моментом является состояние будущего напитка – с газацией или без (тихий напиток или вода). Это обязательно учитывают специалисты «Фабрики Дизайна» при создании эскизов дизайна пэт бутылок или проектируя чертеж пластиковой бутылки. При этом возможности реализации новаторских дизайнерских идей при работе с негазированными напитками практически неограниченны, что наглядно видно в оригинальных образцах ПЭТ тары.

При работе как над дизайном, так и над чертежом ПЭТ бутылки учитывается заданный заказчиком вес преформы. Закладываемый вес преформ в разработке дизайнерской концепции зачастую является решающим, что отражает чертеж ПЭТ бутылки. Существует ГОСТ для веса преформы, сохраняющей форму при газации напитка. При его соблюдении видоизменения формы бутылки после заполнения газированным напитком сведены к минимуму.

Ради экономии средств, производителем используются преформы меньшего веса. Это возможно, но должно быть учтено при дизайнерской разработке и когда создается чертеж ПЭТ бутылки. Наиболее оптимальный вариант в таком случае переход на стандарт РСО 1881. Главное в новом стандарте – «низкое горло», за счет чего происходит снижение веса горловины и колпачка. В чертеже ПЭТ бутылки обязательно отдельно отражен чертеж горловины, который предоставляет производитель преформы.

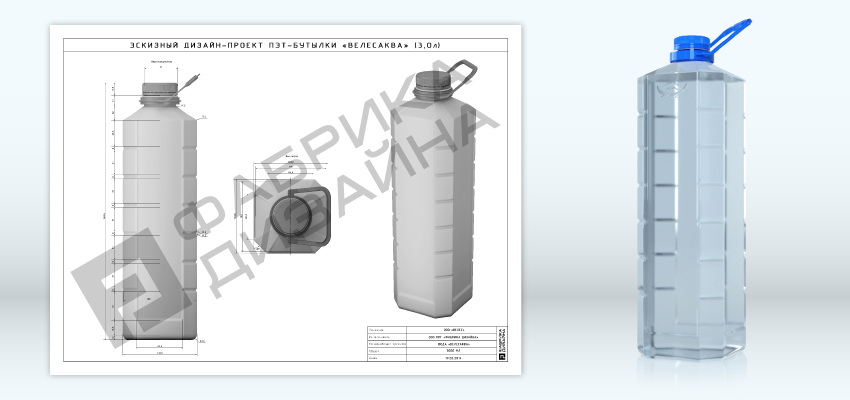

Чертеж ПЭТ бутылки «Велес»

Использование исходника с большим весом позволяет создавать премиум упаковку товара по форме, а именно максимально приблизить внешний вид изделия к виду стеклянной бутылки.

Экологическую маркировку материала отражает пиктограмма Мебиуса, которая при соответствии международным экологическим стандартам ставится на изделие, а предварительно на чертеж пластиковой бутылки. Знак информирует, что материал является продуктом вторичной переработки или может быть использован вторично. В зависимости от вида полимера используют шесть разновидностей изображения петли Мебиуса.

Итоговый обмерочный чертеж бутылки учитывает все особенности формокомплекта как для автомата, так и для полуавтомата по выдувке ПЭТ бутылок. Какое оборудование будет использоваться, оговаривается заказчиком предварительно, так как это влияет на конечный чертеж ПЭТ бутылки.

Наличие обмерочного чертежа бутылки ПЭТ или из стекла является основополагающим отличительным фактором промышленного дизайна от других его направлений. Все работы по дизайну бутылок в компании «Фабрика Дизайна» завершаются созданием качественного чертежа бутылки. Между красивой идеей и воплощением ее в реалии производства лежит труд и графиков, и дизайнеров, и инженеров. Без полноценного чертежа бутылки трудно по достоинству оценить технологичность дизайнерского изделия.

Поделка пенал из пластиковой бутылки

Ненужные пластиковые бутылки могут сгодиться для нужного и удобного пенала. Предлагаемую вещь можно усовершенствовать, все зависит от Вашей фантазии.

Вам понадобится:

Пустые, вымытые и высушенные пластиковые бутылки (в данном случае 6 штук).
Нож.
Ножницы.
Старые газеты.
Краска в болонах.
Скрепки.
Клей (необходимо, чтобы он хорошо склеивал пластик, но при этом не разъедал его).

Положите бутылку на бок и осторожно вставьте лезвие ножа у основания. Обрежьте ее по нижнему контуру.

2. Повторите процедуру с остальными бутылками.

3. Поместите все полученные изделия на старую газету днищем вверх.

4. Распылите краску с внешней стороны изделий в несколько слоев.

5. После того как бутылки высохнут, пора выровнять кромки разреза войлоком. Полоски войлока должны быть немного длиннее окружности бутылки. Равномерно и тщательно приклейте материал к каждой секции бутылки.

6. Подождите 15-20 минут, пока клей подсохнет. Лучше пока не трогать лишний, оставшийся войлок.

7. Закрепите войлок скрепками для лучшего склеивания. Подождите еще час, а затем обрежьте его остатки.

8. Определитесь, где конкретно будет стоять вся конструкция, и клеем присоедините все бутылки между собой со стороны войлока по краям. Для хорошей крепости всего пенала клей не жалейте.

9. Клей должен полностью высохнуть. Можно заполнять Ваш пенал. Все готово!

Первая начальная конструкция

Эта модель не так распространена, она стала первой моделью, которая показала хорошие результаты. Отличается она от второй модели тем, что для нарезки лент разной ширины требуется каждый раз перекручивать регуляторы. Её преимущество в простоте изготовления.

Это видео про то, как создать и применять настольный станок для нарезки ленты из полуторалитровой бутылки или иного объема и про то, как использовать термоусадочные свойства такой ленты. В разработке данного станка автор использовал опыт другого блогера, авторская же разработка им несколько изменена. Отличие станка адвоката Егорова в том, что он позволяет нарезать ленту разной ширины. Это достигается простой перестановкой одной или нескольких шайб выше или ниже. Данная конструкция также в отличие от первоисточника прочнее и надежнее. Это достигается вследствие использования других материалов. В ней не используется клей, клейкая лента, применено сугубо болтовое соединение. Есть еще одно отличие – простота сборки.

Для демонстрации термоусадочных свойства такой ленты было собрана конструкция на базе тетрайдера. Как достигается жесткость соединений? Наматывается лента из пвх и нагревается зажигалкой или другим источником тепла. Лента дает термоусадку. При нагреве ленты стягивают объект. В процессе термоусадки лента становится уже, толще и прочнее.

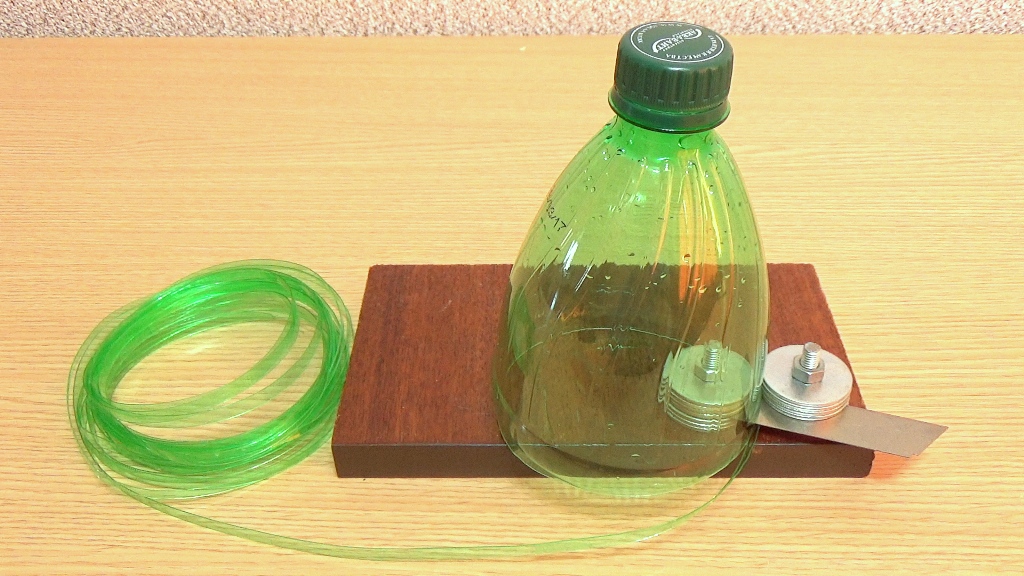

Что понадобится, чтобы собрать станочек?

Кусок ламината. Большие и малые шайбы, 2 гайки, два болта, обломок канцелярского ножа. Из инструментов: 2 сверла, шуруповерт для, карандаш, гаечный ключ.

Разметка будет простая. Соединяем две шайбы в одном месте и отмечаем отверстия. Отверстие нужно сверлить не до конца. Меняем сверло. Сверлим отверстия сквозные. Получились два отверстия. Вставляем болт в отверстие. Как видите, он не утоплен. Нужно его утопить. То же самое надо проделать со вторым болтом. Для того, чтобы нарезать ленту шириной в 2 толщины шайбы, следует, соответственно, уложить на каждый болт по две шайбы.

Затем на один из болтов надеть лезвие канцелярского ножа. Положить минимум еще по одной шайбе на каждый болт. Сориентировать лезвие так, чтобы видимая часть его режущей кромки располагалась в зоне, образуемой кратчайшим расстоянием от шайбы до шайбы. Выровнять шайбы и затянуть гайки. Станок готов. Его можно надежно зафиксировать на столе саморезами или струбциной. Полиэтилен, который используется в бутылке бесцветный. Он может быть прозрачным или окрашенным в любой цвет. Самые популярные цвета – зеленый или коричневый. Сначала в кадре будет резаться излишне тонкая лента черного цвета шириной 1,5 миллиметра. Это делается для того, чтобы продемонстрировать, что такая тонкая лента также хорошо нарезается, как широкая.

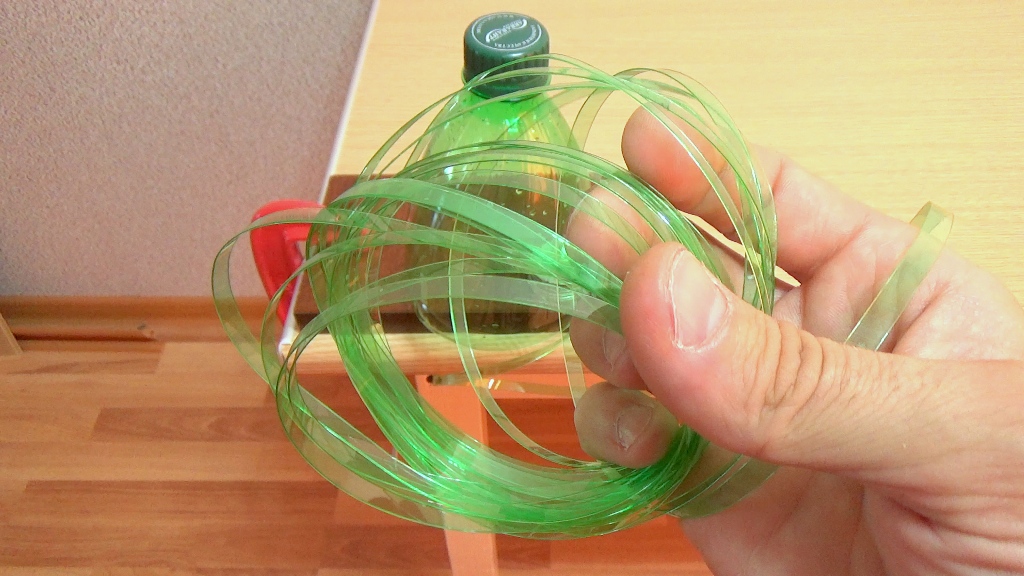

Такой ленты в 2- литровой бутылке больше 35 метров. 2 пятилитровых бутылок достаточно, чтобы связать плот. Соединения с помощью такой ленты получаются очень прочными и плотными. После термоусадки ленты с помощью угольника из костра, узлы стали неразъемными, а сам плот сплотился так, что большего и желать нельзя. Соединение получилось прочнее и плотнее, чем скрутка проволокой.

Как сделать игрушки из пластиковых бутылок

Игрушки змеи своими руками

Делайте смешных змей из пены, создав нехитрое устройство дома!

Вам понадобится:

Ножницы.
Пластиковые бутылки с водой.
Старые полотенца.
Резиновая полоска.
Небольшая миска.
Средство для мытья посуды.

1. Обрежьте нижнюю часть пластиковой бутылки.

2. Закрепите полотенце на нижней части бутылки с помощью резинки.

3. Опустите бутылку полотенцем вниз в миску с мыльным раствором. После этого можно создавать змей из крошечных пузырьков.

Важно! Необходимо быть осторожным, чтобы предотвратить попадание мыльной жидкости в ротовую полость и глаза.

Крокодил игрушка своими руками

Вам понадобится:

Две пол-литровые пластиковые бутылки.
Пробки от бутылок.
Нож.
Ножницы.
Клей.
Тонкая бумага.
Кисточка.
Парафинированная бумага.
Глазки (например, можно использовать пуговицы).

1. Ножом и ножницами обрежьте бутылки пополам, затем обрежьте одну часть так, чтобы оставалась высота 7 см.

2. Обрежьте края бутылок так, чтобы крокодил был согнут.

3. Приклейте ножки-крышки к крокодилу равномерно.

4. Сделайте плотные шарики из бумаги и прикрепите их как глазки крокодила.

5. Обклейте весь корпус тонкой зеленой бумагой.

6. Вырежьте из парафированной бумаги и приклейте лапки, глаза и зубы. Покрасьте зубы в белый цвет, а ноздри и глаза в черный.

Назначение бутылкореза

С помощью бутылкореза, можно за короткий промежуток времени качественно нарезать термоусадочную ленту из пластиковых бутылок. Она в домашнем хозяйстве, на даче будет просто незаменима. Благодаря прекрасным свойствам пластика, придумали использовать бутылку вторично – в виде ленты. При нагревании она плавится, дает усадку, становится очень прочной, ее практически невозможно разорвать.

Ленту можно нарезать любого размера: от тонкой, как леска и до одного сантиметра шириной. А можно и еще шире, при желании. После связывания лентой различных элементов, достаточно несколько секунд прогреть феном место связки, и прямо на глазах будет виден эффект усадки и утяжки ленты. Конструкция становится очень прочной.

Главная, базовая деталь всей конструкции — острое лезвие, его легко можно извлечь из канцелярского ножа. Режущая поверхность у ножа достаточно острая. Она не нуждается в дополнительной заточке. Промежуток, со стороны режущей поверхности, будет координировать размеры нарезаемых полос.

Полученную термоустойчивую ленту используют для:

обмотки рукояти инструментов;
плетения метелок, щеток, рыболовных донок;
использования как веревки для связывания различных элементов при хозяйственных работах, подвязки растений в саду;
для декоративных целей, изготовления спиральных гирлянд.

При использовании бутылки объемом на 2 л для нарезки, выходит около 35 метров ленты, толщиной 1,5 мм.
