Особенности монтажа четырёхскатной крыши

Во время строительства четырехскатной кровли – основным техническим документом являются чертежи конструкции. Схемы устройства кровли можно без труда найти в интернете, но если вы хотите на 100% быть уверенными в надёжности вашей крыши, то необходимо обратиться к проектировщикам. Проектная фирма выполнит расчёт, опираясь на особенности климатических условий, ветровую и снеговую нагрузку, размеры здания и прочие немаловажные параметры, такой расчёт будет строго индивидуальным, а значит точным и надёжным.

Каркас четырёхскатной кровли сделан не из одних стропильных элементов – на основных несущих стенках располагается мауэрлат. Эта деталь конструкции должна быть смонтирована строго в горизонтальном положении, чтобы обеспечить точную геометрию всей постройки. На опорную балку монтируются потолочные брусья, при изготовлении деревянного сруба, стропила укрепляются сверху венца.

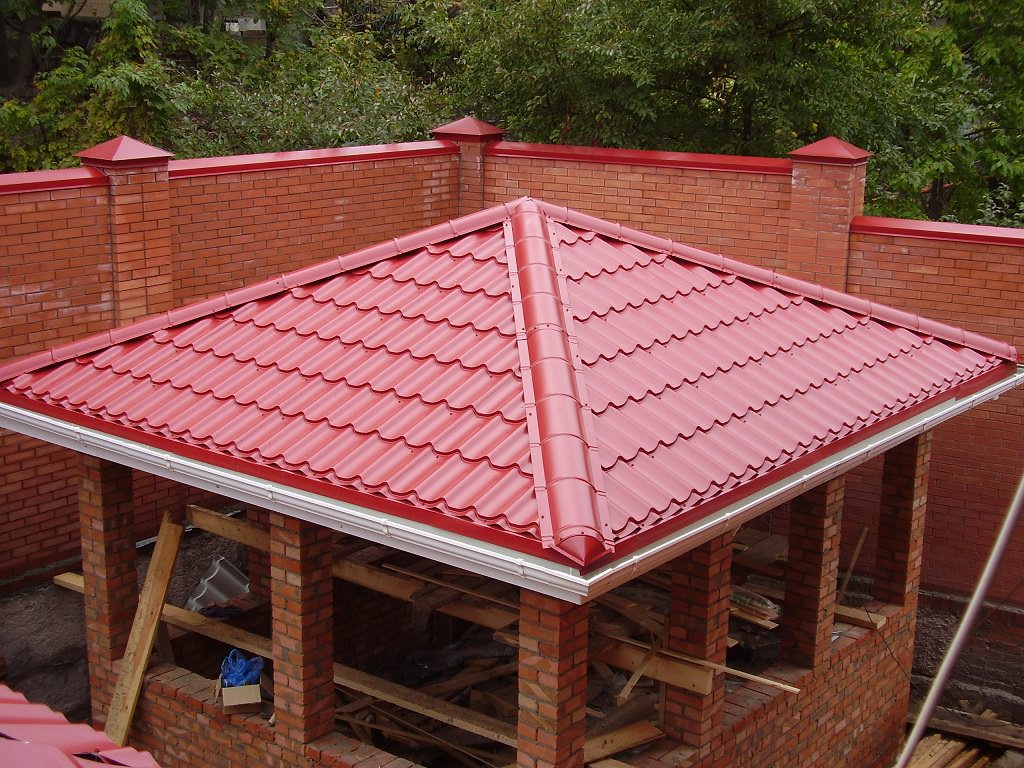

Виды кровельного материала: крыша беседки из металлочерепицы

Металлочерепица является лидером среди других кровельных материалов. Ее используют для покрытия крыши разных строений: частных домов, промышленных комплексов, городских зданий и в том числе беседок. Оригинально будет смотреться беседка с кровлей из металочерепицы, если и дом будет покрыт тем же материалом.

Крыша из данного материала будет выглядеть просто изумительно и декоративно

Укладывая такой материал нужно следовать осторожности, иначе при повреждении его защитного слоя возникнет коррозия и кровля будет испорчена

Для четырехскатной крыши лучше всего подбирать металлочерепицу

Положительные качества металлочерепицы:

Долговечность;
Широкий ассортимент;
Небольшой вес;
Доступная цена;
Экологичность;
Высокая прочность;
Легкий монтаж.

Монтаж данного материала осуществляется очень просто, необходимо только правильно сделать раскрой и замеры. Затем металлочерепица укладывается на обрешетку, ровняется и крепится. Изнутри кровлю лучше обшить деревом или пластиком.

Надежность крыши и ее противостояние атмосферным нагрузкам

Что же касается надежности, при технически правильном выполнении обоих видов крыш вероятность протечек остается одинаковой. Обе крыши замечательно справляются со своим предназначением в мягких и суровых российских широтах, хорошо отводят снег и воду с плоскостей.

Но все же есть один момент: четырехскатная крыша призвана одинаково ровно противостоять сильным ветрам и атмосферным нагрузкам местности, а потому совершенно не важно, в отличие от двускатных конструкций, какой стороной к северу или югу вы строите дом. А потому весь ландшафтный дизайн своего участка Вы запланируете так, как того душа пожелает!

Конфигурации четырехскатных кровель

Геометрическое исполнение такой крыши объединяет 4 наклонных плоскости, основаниями которых служат несущие стены дома по периметру. Существует несколько конфигураций, которые определяют форму и взаимное расположение наклонных поверхностей.

Вальмовая крыша

Простая конструкция, внешне отчасти напоминает двускатную: параллельно длинным стенам формируют 2 плоскости, которые соединяются по центру коньковым перекрытием. Противоположные фронтоны заменяют наклонными треугольниками-вальмами. Конструкция применяется для крупных по площади зданий, две стороны которых значительно превосходят другие по длине.

Полувальмовая крыша

Отличается конфигурацией торцовых скатов. Основания треугольников поднимаются выше нижнего края конструкции. Оставшееся место заполняет фронтон. Углы при основании больших скатов вертикально срезаются. Это позволяет сделать под кровлей просторную мансарду и установить стеклопакет.

Шатровая крыша

Подходит для квадратных домов или зданий, у которых все стены приблизительно равны. Четыре ската представляют собой треугольники, соединенные вершинами в общей центральной точке. Горизонтальный конек у таких конструкций отсутствует.

На этих конфигурациях основано строительство всех четырехскатных крыш, в том числе комбинирование различных элементов в сложные конструкции.

Многие дачные беседки имеют форму правильного многоугольника, часто к ним возводят шатровую кровлю. Почему для небольшого сооружения используется четырехскатная крыша, объясняется практичностью и эстетической завершенностью такой конструкции. Строить кровлю с двумя наклонными поверхностями для дачной беседки непрактично: отсутствие закрытых фронтонов оставит часть сооружения незащищенной от осадков, например, во время косого дождя. Четырехскатная кровля в этом выигрывает.

Конструкция и чертеж четырехскатной крыши

После выбора вида кровли нам понадобятся чертежи общей готовой конструкции. При составлении общего чертежа обязательно нужно учитывать все воздействия и правильно рассчитать их нагрузку. Самые основные нагрузки, которые нужно обязательно учесть на чертеже – это масса каркаса, вес кровельного материала, воздействия ветра и осадков. Учитывается на чертеже так же угол, под которым наклонены сами стропила и высота конька.

Специалист учтет все габариты строения и грамотно выразит их на чертеже. Не стоит забывать и о многочисленных затяжках и подкосах. Чертеж отражает все размеры и месторасположение каждой отдельной детали стропильной системы.

Туя Брабант: 5 советов по посадке и уходу за живой изгородьюОсобенности установки душевой кабины своими руками: 3 требованияУстановка печи в бане: 30 советов по размещению и обустройствуЗимнее утепление мансарды в 4 этапа

Перед тем как приступать к строительству четырехскатной крыши, сперва следует правильно продумать ее конструкцию и составить чертеж

Стропильная система имеет основные элементы:

Мауэрлат. Его функция заключается в опоре, которая должна выдержать вес всей четырехскатной кровли. Выполняется мауэрлат из деревянного бруса, сечение которого может составлять 100 или же 150 мм.
Рядовые стропильные ноги. Они крепятся вверху у основания конька, а внизу к мауэрлату. Расстояние между ними может выдерживаться в размере 60 – 120 см.
Диагональное стропило. Они располагаются от конька и идут к углам строения.
Нарожник. Их крепят от диагонального стропила к мауэрлату на расстоянии 60 – 80 см. Они являются формирующими элементами вальмового ската.
Коньковый прогон. Это брус, который соединяет вершины всех вертикальных стоек, к нему так же непосредственно крепятся все рядовые ноги.
Стойки вертикальных опор. Они являются опорой конькового прогона и устанавливают их к затяжкам. Эти опоры отлично распределяют вес всей конструкции между несущими столбами и фундаментом.
Затяжки. Эти элементы снижают все распирающую нагрузку, которая идет на стены беседки и является перемычкой между стропильными ногами, расположенными парами.
Обрешетка. На нее укладывается кровельное покрытие.

Все эти отдельные элементы в целом представляют оригинальную конструкцию четырехскатной крыши и являются очень прочным и надежным сооружением.

Методы установки

Существует много видов кровельных покрытий и технологий их установки.

Асфальтовая

Убедитесь, что у вас есть все необходимые инструменты для установки кровли, а также оборудование для обеспечения безопасности. Понадобятся:

молоток;
кровельные гвозди;
мел;
оловянные ножницы;
рабочие перчатки;
правильная обувь;
ремни безопасности.

Определитесь, какой вид черепицы вы хотите выбрать. Убедитесь, что вы приобрели достаточно материала, чтобы его хватило на установку

Важно соблюдать пошаговую технологию

Подготовьте крышу для установки кровельной черепицы. Удалите старый кровельный материал, а также все гвозди. Не устанавливайте новые материалы поверх существующей крыши.
Установите подстилку, водостойкий слой между установкой кровельной черепицы и крышей.
Установите «край капли» на внешних краях вашей кровли.
Затем вам нужно установить стартерную ленту или первый слой черепицы. Используйте мел, чтобы отметить точный центр крыши, идя вертикально.

Центрируйте стартовую галерею в середине линии мела и прикрепите ее на место. Продолжайте установку черепицы по всей длине крыши.
Продолжайте установку черепицы всей длины крыши в соответствии с инструкциями производителя.
Обрежьте черепицу до необходимого размера, когда достигнете края ряда.
Когда достигнете хребта крыши, установите хребтовую черепицу.
Выполните отверстия под дымоход, вентиляцию.
Очистите все обломки и проведите облицовку кровельной черепицы.

Установка черепицы

Установка глиняной черепицы не изменилась за столетия. Эта древняя форма кровли выглядит достаточно просто, но должна выполняться квалифицированным кровельщиком. Известно, что правильно установленные глиняные крыши выдерживают 100 лет, плохой монтаж быстро потребует ремонта. Существует 2 формы крепления кровельной черепицы.

Глиняная кровля снабжена гвоздями. Обычно в работе используют медные гвозди. Второй (наиболее распространенный) метод – использование наконечников, которые выступают из крыши. Сегодня эти стили часто также снабжают гвоздями для дополнительной гарантии.

Основные этапы установки кровельной черепицы выглядят следующим образом.

Оцените крышу, прежде чем передвигаться по ней. Зафиксируйте любые области, которые показывают признаки гниения или износа.
Установите гидроизоляцию

Это важно для глиняной черепицы, так как она существенно повышает водонепроницаемость крыш.
Используйте мел для разметки горизонтальных и вертикальных линий на крыше. Так появятся гарантии, что рисунок из составного кровельного материала не будет деформирован.
Установите проблесковый маячок и водосточные желоба.

Используйте качественный металл для водосточных желобов.
Начинайте прокладывать первый ряд вашей плитки. Следуйте инструкциям производителя, каждый тип и стиль глиняной кровли могут потребовать иного метода.
Используйте высококачественные металлические гвозди, которые устойчивы к коррозии, чтобы крыша из глинистой черепицы держалась долго.

Металлическая

Металлическая кровля становится все более популярной за счет простоты установки, долговечности, безопасности и экологичности. Существует много стилей сооружения металлической кровли. Прежде чем приступить к установке, нужно ответить на несколько вопросов:

нужны ли вертикальные панели, стоячий шов или черепица, каковы их различия;
какого типа нужен металлический датчик с учетом бюджета и климата конкретного региона;
какой металл для крыши наиболее оптимален;
какой цвет кровельного материала будет смотреться выигрышно.

Зачастую металл в работе нужно обрезать или согнуть, чтобы он поместился прямо. Установка вентиляционных отверстий может показаться сложной задачей. Это основные шаги, которые входят в установку металлической кровли.

Определите шаг крыши, который поможет определить тип используемой металлической кровли.
При необходимости удалите старую кровлю, учитывая тип металлической крыши, местные строительные нормы и весовые ограничения дома.
Установите гидроизоляцию. Она убережет кровлю от протекания осадков.
Установите окантовку карниза. Затем надлежит установить металлическое кровельное покрытие в соответствии с инструкциями производителя.
Очистите любой мусор, образовавшийся в ходе проведения строительных работ.

Материалы, применяемые при устройстве четырёхскатной крыши

Для четырёхскатных кровель в основном применяются те же материалы, что и для обычных двускатных или ломаных конструкций. Но в некоторых случаях особенности устройства вальмовых элементов налагают определённые ограничения на использование того или иного покрытия.

Кровельный пирог четырёхскатной крыши

Каждый слой кровельного пирога выполняет строго определённую функцию и обеспечивает сохранность стропильной группы. Кровельный материал защищает крышу от атмосферных воздействий и монтируется на обрешётку, но на металлической кровле образуется конденсат. Для его отвода используется диффузионная мембрана или гидроизоляционная плёнка. Вентиляционный зазор между кровельным материалом и плёнкой создаёт контробрешётка.

Каждый элемент кровельного пирога выполняет строго определённые функции по защите дома от влаги и перепадов температуры

Между брусьями стропил укладывается слой утеплителя, обеспечивающий комфортную температуру в жилой зоне. Для того чтобы утеплитель не намокал и не слёживался, его изолируют от нижних помещений пароизоляционной плёнкой. Она защищает стропила и теплоизолятор от частиц влаги, находящейся в воздухе. Затем на стропила монтируется внутренняя обрешётка, а на неё крепится отделочный материал мансардного помещения.

Видео: утепление мансарды, кровельный пирог

Варианты кровельного покрытия для четырёхскатной крыши

Выбор варианта кровельного покрытия для скатной крыши зависит от предпочтений хозяина, но не все материалы подходят для кровель с большим углом наклона. Дело в том, что рулонные материалы под воздействием солнечных лучей становятся пластичными, а это ведёт к нарушению целостности кровельного покрытия. Четырёхскатные крыши относятся большей частью к крутосклонным конструкциям, поэтому на них можно использовать те материалы, которые производитель рекомендует монтировать при крутизне ската более 30о.

Для четырёхскатных крыш можно выбирать только те кровельные материалы, которые рекомендованы для применения при уклоне в 30 градусов и более

К ним относятся любые виды черепицы, металлические листовые покрытия, шифер и ондулин. Высокая прочность и долговечность этих материалов позволяет выдерживать перепады температур, большую снеговую и ветровую нагрузку без критических деформаций.

Доборные элементы для четырёхскатной крыши

Элементы кровли, позволяющие закрывать стыки и примыкания кровельных материалов, а также предназначенные для обслуживания крыши, называются доборами. Для разных видов кровельного покрытия существует определённый набор доборных элементов, хотя имеются и универсальные детали, которым относятся фартуки для врезки аэраторов, лестницы и трапы, а также комплекты для установки скатных окон.

На завершающем этапе монтажа кровли используются доборные элементы, защищающие стыки, торцы и примыкания

Основные доборные элементы необходимо классифицировать по местоположению на крыше, поэтому различают:

Коньковые доборы на стыке скатов и стыке ската и вальмы, к которым можно отнести коньковые планки различной конфигурации и заглушки.
Торцевые доборные узлы, состоящие из ветровых и карнизных планок, а также капельников.
Узлы примыкания, среди которых чаще всего используют планки внутреннего и наружного угла.
Дымники, применяющиеся для защиты печных и вентиляционных труб.

Иногда для сложных случаев в качестве доборов используется окрашенный плоский лист. Боковые размеры планок могут различаться для разных видов покрытия, но стандартная их длина составляет 2 м.

Чертеж стропильной системы конструкции

Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:

Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
Нарожники – короткие доски, опирающиеся на каркас вальм.
Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.

Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.

Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:

Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
Подкосы. Располагаются под наклоном к стропильным ногам.

Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.

Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.

Виды стропильных систем

При строительстве четырехскатной стропильной системы особенное внимание должно уделяться достаточно мощному основанию начиная с фундамента и заканчивая несущими стенами объекта. Данная конструкция возводится на мощных опорных сооружениях, которые должны соответствовать строительным нормам

Существует несколько видов четырехскатных стропильных систем, отличаются они в первую очередь конструкцией самих стропил, а отсюда, формой и этапами монтажа. Виды четырехскатных стропильных систем:

Шатровые — это четыре треугольных ската, сходящиеся вверху в одной точке, отсутствие конькового прогона;
Вальмовые, классические конструкции — состоит из двух скатов треугольной формы и двух условно напоминающих трапецию, имеют конек, в отличие от шатровой;
Полувальмовые — состоят из четырех скатов, но торцевые скаты (вальмы) не доходят до карниза.

Шатровые крыши

Шатровая крыша бывает не только четырехскатной, она может иметь несколько необычную форму со множеством скатов и соответственно углов. Такой «шатер» органично смотрится на круглом строении, так как сам является симметрично круглым. Мы же будем рассматривать шатровую крышу с четырьмя скатами, каждый из которых имеет форму равнобедренного треугольника.

На шатровой кровле, при правильно выполненном уклоне, снеговые сугробы не задерживаются, что не создает дополнительной нагрузки. Также при качественно выполненном «скелете», такая система устойчива к ветровым нагрузкам.

Данную конструкцию не рекомендуют возводить на объектах с большой площадью, так как устройство может получиться непрочным. Такую кровельную систему возводят, если соблюдены следующие условия:

покрываемый объект должен иметь квадратную форму;
внутри объекта обязательное наличие несущей опоры либо стены.

Последний пункт подразумевает собой наличие в конструкции стойки, которая будет опираться на опору, а сверху будет поддерживать место соединения стропил.

Вальмовые

Вальмовыми называют торцовые скаты. Они проходят от конька до карниза. Другие скаты имеют трапецеидальную форму. Вальмовая конструкция предполагает угол уклона менее 40 градусов, а также присутствие диагональных усиленных стропил, которые крепятся к углам постройки.

Диагональные (накосные) стропила исполняют роль основных поддерживающих элементов, поэтому изготавливаются из крепкого бруса или сдвоенной доски.

Монтировать стропильную систему достаточно не просто. Прежде чем приступать к монтажу следует тщательно произвести расчет

Уделить внимание следует соотношению двухскатного и вальмового элементов. Это определит, насколько качественным будет сооружение

Устройство системы начинают с мауэрлата, с обязательной укладкой под него двухслойной гидроизоляции.

Полувальмовые — ломаные

Также этот тип конструкции относят и к двухскатной ломаной конструкции. Полувальмовые крыши очень удобны для строительства большой мансарды, является самым популярным вариантом для загородного строительства, поскольку полезное пространство умножается почти на два раза.

Полувальмовая четырехскатная кровля

При устройстве данной системы в первую очередь возводят каркас, который будет играть роль опорной базы для прогонов, поддерживающих стропильные ноги. Рекомендуется разбить строительство «скелета» на три этапа:

Создать п-образные элементы, состоящие из стоек и мансардных балок перекрытия.
Монтаж трех прогонов, два из которых крепятся к углам п-образных элементов, а один выступает в роли конькового прогона и укладывается по центру мансардных балок на две стойки.
Завершающая часть — монтируются стропильные ноги.

Составляющие стропильной конструкции:

Мауэрлат – основание всей системы;
Прогон – рекомендуется применять не менее трех прогонов;
Кобы́лка — удлиняет стропильную ногу – элемент для свеса и обрешетки;
Наро́жник — укороченная стропильная нога;
Затяжки – используются для крепления элементов системы;
Обрешетка – монтируется после устройства и укрепления всей системы;
стропила рядовые – крепятся от мауэрлата к коньковому прогону;
стропила диагональные (накосные) – монтируются от углов мауэрлата.

Последовательность монтажа

То, как делается четырехскатная крыша своими руками, мы изучим на примере самой простой вальмовой конструкции. Пошагово процесс установки составляющих элементов крыши выглядит так:

Для передачи и равномерного распределения нагрузки от каркаса крыши, снега и самого кровельного покрытия на несущие стены укладываются мауэрлаты. Брусья фиксируют к ограждающим конструкциям посредством анкерных шпилек, которые закладывают еще на этапе возведения стен. Если дом возводится из дерева, то роль мауэрлата выполняет последний венец сруба. Брус мауэрлата обязательно защищается от кирпичных, бетонных и каменных стен посредством гидроизоляции. Для этого его оборачивают двумя слоями рубероида.
Лежни укладывают на несущие внутренние стены. Они необходимы там, где в стропильной системе предусмотрены стойки. Если в доме нет внутренних несущих стен или они находятся не в том месте, то под стойки необходимо предусмотреть усиленные балки, которые выполняют функции перекрытий. Как правило, балки имеют сечение 20х5 см, поэтому несущие элементы увеличивают до сечения 20х10 см.
После этого приступают к установке стоек на несущие балки или лежни. Стойки выравнивают по уровню или отвесу и временно фиксируют посредством подпорок из досок. Для надежной фиксации стойки используют металлические уголки или стальные пластины. Для простой вальмовой системы вам понадобится один ряд стоек, установленных по центру прямо под коньком. Шаг стоек не больше 2 м. При обустройстве шатровой крыши стойки нужно устанавливать под диагональными ногами на одинаковом расстоянии от угла дома.
Далее на установленные стойки кладут прогоны. У обычной вальмовой системы этот прогон – конек. У шатровой крыши все прогоны образуют прямоугольник меньшего периметра, чем сам дом. Все прогоны в такой конструкции скрепляются металлическими уголками и саморезами.
Теперь можно начинать монтаж стропильных ног. При этом установку боковых стропил в простой вальмой системе выполняют в такой последовательности:

Доску (150х25 мм) по ширине стропил прикладывают к коньку в месте установки крайней стойки и делают шаблон. На нем отмечают верхний запил (то место, которым стропильная нога будет опираться на конек) и выпиливают его.
Далее шаблон прикладывают к коньку и выпиливают нижний запил (тот, которым стропильный элемент будет опираться на брус мауэрлата).
После этого готовый шаблон прикладывают к коньку в месте установки стропил и проверяют необходимость подгонки для каждого стропильного элемента.
Размечают стропила и выпиливают по шаблону выемку.
Теперь стропильные ноги можно устанавливать и крепить к мауэрлату и коньковому брусу. Для фиксации используют металлические уголки и саморезы либо скобы.

Более подробно про монтаж стропильной системы четырехскатной крыши можно узнать из предложенного видео:

Для изготовления диагональных усиленных стропил можно использовать две срощенные доски обычного бокового стропила. Шаблон под диагональные ноги делают аналогично. Верхней частью эти элементы опираются на стойку, а нижней – на угловую часть мауэрлата. Именно поэтому запилы нужно делать под 45 градусов.
Далее между двумя диагональными стропилами устанавливают нарожники. Шаг установки этих элементов равен шагу монтажа стропил. Верхней частью нарожник опирается на диагональную ногу, нижней – на мауэрлат. Запил на верхней части нарожников у половины элементов делается в зеркальном отражении. Нижний запил обычно выполняют по месту. После монтажа элемента образуется свес, который выравнивают по натянутому шнуру и подрезают.
Построенная стропильная система еще не гарантирует надежность крыши. Поскольку на диагональные ноги приходится максимальная нагрузка, под них необходимо установить дополнительные стойки – шпрегнели. Они должны опираться на усиленные балки перекрытия.
Под боковые стропильные ноги устанавливаются подкосы, которые нижним краем опираются на лежень или балку перекрытия, а их верхний край должен упираться в стропило под углом примерно в 45°.
Крыша четырехскатная своими руками может делаться с любым кровельным покрытием, например, из ондулина, профнастила, металлочерепицы, гибкой черепицы. Но стоит помнить, что под мягкое покрытие нужно делать сплошную обрешетку из влагостойкой фанеры или ОСП. Если вы планируете делать мансардный этаж, то необходимо между стропилами заложить утеплитель, а снизу подшить все пароизоляцией. Если чердак будет холодный, то утепляются только перекрытия. Под кровельное покрытие обязательно укладывается гидроизоляция и делается вентиляционный зазор.

Установка вальмовой кровли

Вальмовая кровля – крыша, которая наклоняется вниз во всех точках и имеет равномерный угол шага. Такой вариант кровельного покрытия хорош для слива воды и предотвращения роста листьев. Хотя большинство людей строят такие крыши из ферм (предварительно изготовленных рам), можно построить свою собственную вальмовую крышу с нуля.

Кровельный пирог

Конструкция крыши состоит из целого комплекса сопутствующих материалов и элементов. К ним относятся слуховая гидроизоляция, пароизоляция, вентиляционные элементы. Из-за многослойности эта четырехслойная конструкция называется кровельным пирогом.

Разметка

Для создания разметки важно выполнить ряд определенных действий

Измерьте длину общих, беговых стропил и хребтовой балки, используя хребет в конце самих стропил. Общие стропила – это те, которые бегут от верхней части стены до верхней части крыши.
Беговые бегут по стыкам, где встречаются две грани крыши. Измерьте их в соответствии с шагом. Гребневая доска проходит вдоль верхней части крыши и там, где встречаются общие и беговые стропила. Измерьте это в соответствии с длиной здания других стропил, которые будут соответствовать этому.
Измерьте общие стропила в соответствии с желаемым шагом или углом крыши.
Сократите стропила до соответствующего размера. У вас должно быть достаточно общих стропил, чтобы они располагались на расстоянии 20 дюймов (50 см) вдоль стен. На простой крыше над прямоугольным зданием будет четыре беговых стропила и одна доска с гребнем.

Последовательность работ

План установки конструкции вальмовой крыши для одноэтажной конструкции своими руками начинается с построения системы фермы крыши. Но в этом случае есть существенные различия. Перед началом всех работ должны быть предоставлены вспомогательные материалы, представляющие собой небольшое возвышение для работы мастера.

После этого можно приступить к установке первого элемента – хребтовой балки, которая прикреплена к ранее возведенным вертикальным опорам, расположенным с шагом 3-5 м.
Затем устанавливают мауэрлат, который необходим для равномерного распределения нагрузки крыши на структурные компоненты дома. Он расположен в центре внешней стены или смещен к внутренней кромке.
После того, как мауэрлат установлен и закреплен, можно начать установку диагональных стропильных ножек, которые соединяют с внешними углами и закрепленными внутри.
Впоследствии наклонные линии нужно прикрепить к склонам. Наружники или полуподножки отличаются тем, что установлены парами. Они закреплены с поддержкой мауэрлата и диагональной линии, крепление выполняют на разной высоте.

Следующим этапом является устройство распорок, которые крепят под диагональными опорами. Угол наклона составляет 45 градусов. Затем можно продолжить установку промежуточных линий, которые имеют две точки поддержки: вверху к гребню, нижний край – к мауэрлату. Их устанавливают с определенным равномерным коньком, который составляет в среднем от 1 до 1,2 м.

Советы и рекомендации

Стоит обратить внимание на несколько важных рекомендаций и хитростей, которые помогут правильно возвести четырехскатную кровлю

Качество и долговечность материала. Убедитесь, что материалы, которые вы выбрали, долговечны. Качественный производитель будет изучать каждую плиту. Если у вашей партии большое количество сломанных плит, вы можете возложить вину на производителя.

Выбор подрядчика по установке

Выбирая подрядчика для установки кровли важно знать его послужной список. Если это возможно, посетите прошлые задания подрядчика и поговорите с домовладельцами

Важно, чтобы подрядчик был профессионалом своего дела. Ставить кровлю должен опытный мастер.

Помимо этого нельзя забывать про квадратуру строения. Без этого собрать качественную конструкцию не получится. Знание всех аспектов установки кровли, а также наиболее распространенных ошибок также поможет вам при выборе подрядчика по установке кровли.

Монтаж – пошаговая инструкция

Измерить диагональность и горизонтальность, если есть неровности, то устранить. Лежень, мауэрлат, прогон должны иметь строгую горизонтальность.
Брус, доски, стропила и прочие деревянные элементы обработать антисептиком.
Укладываем и крепим мауэрлат.
Лежень, как и мауэрлат, кладут на гидроизоляцию, к нему крепят болтами стойки, на которые устанавливают прогон.
Установить сойки.
Прогон закрепить на стойках металлическими пластинами.
Разметить на мауэрлате места для крепления стропильных ног.
Стропила нужно начинать монтировать снизу, а потом к прогону.
Проверить точность конструкции можно обычным способом, натянув веревку.
Установить обрешетку.

Подведем итог, если будете следовать этой простой инструкции, то возведете отличную четырехскатную кровлю. Также воспользуйтесь советом, как произвести расчет, так как вы строите для себя, то используйте самый благоразумный вариант.

Список источников
