Расширение воды при замерзании

4 вариант

1. В каком состоянии находится олово при температуре 232 °С?

1) В жидком
2) В твердом
3) Для ответа нужно знать, получает или отдает энергию оло­во при этой температуре

2. Какой из металлов — олово, свинец, цинк — не удастся рас­плавить на электроплитке, нагревающей тела до 420 °С?

1) Олово
2) Свинец
3) Цинк

3. Определите по графику, изображенному на рисунке, в каком состоянии находился свинец в первые 2 мин наблюдения за его температурой. Сколько времени длился его переход в дру­гое (какое?) состояние?

1) В жидком; 8 мин шло отвердевание
2) В твердом; 10 мин он плавился
3) В жидком; через 15 мин он отвердел

4. На каком из графиков плавления веществ не отражен процесс нагревания полученной жидкости?

1) №1
2) №2
3) №3

5. В тигле находится расплавленный алюминий массой 3 кг при температуре 660 °С. Сколько энергии он выделит при отверде­вании?

1) 1,17 × 105 Дж
2) 11,7 × 105 Дж
3) 1,3 × 105 Дж

6. Какое количество теплоты потребуется для того, чтобы распла­вить 6 кг чугуна, взятого при температуре 200 °С? (Удельную теплоту плавления чугуна принять равной 1,0 × 105 Дж/кг.)

1) 3,84 × 105 Дж
2) 38,4 × 105 Дж
3) 12,48 × 105 Дж

7. Какие молекулы — находящиеся внутри жидкости или на ее поверхности — участвуют в процессе испарения?

1) Расположенные на поверхности жидкости
2) Находящиеся внутри нее
3) И те и другие молекулы

8. Чем отличается ненасыщенный пар жидкости от насыщенного?

1) Разными условиями образования
2) Частотой возникновения
3) Отсутствием динамического равновесия между паром и жидкостью

9. Если абсолютная влажность воздуха равна 95,6 г/м3, то какова плотность водяного пара, находящегося в атмосфере?

1) 95,6 г/м3
2) 191,2 г/м3
3) 47,8 г/м3

10. Увеличится или уменьшится относительная влажность возду­ха, если при той же абсолютной влажности температура пони­зится?

1) Уменьшится
2) Увеличится
3) Не изменится

11. Какое из названных явлений сопровождается поглощением энергии?

1) Конденсация пара на крышке кастрюли с горячей водой
2) Образование вечером тумана на лугу возле речки
3) Высыхание вымытой тарелки

12. Для какого процесса — испарения или кипения жидкости — необходим внешний источник энергии?

1) Для испарения
2) Для кипения
3) Ни для какого: расходуется внутренняя энергия жидкости

13. Чтобы закипела медь, нужно довести ее температуру до 2567 °С, а температура кипения свинца 1740 °С, железа 2750 °С. У какого из этих металлов силы притяжения его молекул друг к другу наименьшие?

1) У меди
2) У свинца
3) У железа

14. Если известно затраченное на испарение жидкости количе­ство теплоты Q, то какой формулой следует воспользоваться для нахождения массы образовавшегося пара?

15. В тазу находилось 4 кг воды. Через несколько дней она испа­рилась. Сколько энергии получила на это вода от окружаю­щей среды?

1) 9,2 × 106 Дж
2) 9,2 × 107 Дж
3) Ответить нельзя, так как не указана температура

16. Сконденсировалось 400 г паров эфира и полученная жидкость остыла до комнатной температуры (20 °С). Какое при этом вы­делилось количество теплоты?

1) 1,7 × 106 Дж
2) 1,8 × 105 Дж
3) 1,7 × 105 Дж

17. Как известно, «обратный» нагреванию процесс — охлажде­ние, «обратный» плавлению — отвердевание. Какой «обра­тен» кипению?

1) Испарение
2) Конденсация
3) Таяние

18. Какой тип теплового двигателя особенно широко применяется в современной технике?

1) Турбина
2) ДВС
3) Реактивный

19. Почему КПД теплового двигателя в принципе не может быть равен 100% (всегда меньше)?

1) Потому что неизбежны потери энергии в результате тепло­передачи
2) Потому что существует трение в движущихся частях двига­теля
3) Потому что часть энергии передается холодильнику

20. Каков КПД двигателя внутреннего сгорания, в котором для совершения полезной работы 13,8 × 107 Дж расходуется 12 кг бензина?

1) 25%
2) 27%
3) 30%

Ответы на итоговый тест Изменение агрегатных состояний вещества1 вариант
1-2
2-1
3-2
4-3
5-2
6-1
7-3
8-1
9-2
10-3
11-2
12-2
13-2
14-1
15-3
16-3
17-1
18-2
19-3
20-32 вариант
1-2
2-2
3-1
4-3
5-2
6-1
7-2
8-3
9-2
10-1
11-2
12-2
13-3
14-2
15-1
16-3
17-1
18-3
19-13
20-33 вариант
1-1
2-3
3-3
4-2
5-3
6-1
7-1
8-2
9-2
10-3
11-1
12-2
13-2
14-3
15-1
16-3
17-2
18-3
19-1
20-24 вариант
1-3
2-3
3-1
4-3
5-2
6-2
7-1
8-3
9-1
10-2
11-3
12-2
13-2
14-1
15-1
16-3
17-2
18-2
19-3
20-1

Солить или не солить? Вот в чем вопрос

Кухонные споры по поводу того, какая вода быстрее закипает соленая или несоленая, можно вести бесконечно. В итоге с точки зрения практического применения нет особой разницы, посолили вы воду в самом начале или же после того, как она закипела. Почему же это не имеет особого значения? Чтобы разобраться в ситуации, нужно обратиться к физике, которая дает исчерпывающие ответы на этот, казалось бы, непростой вопрос.

Всем известно, что при стандартном атмосферном давлении в 760 мм ртутного столба вода закипает при 100 градусах по Цельсию. Температурные параметры могут меняться при условии изменения плотности воздуха – все знают, что в горах вода закипает при более низкой температуре. Поэтому когда речь заходит о бытовом аспекте, в этом случае гораздо важнее такой показатель, как интенсивность горения газовой конфорки или же степень нагрева электрической кухонной поверхности.

Например, на открытом огне, если вы вздумаете приготовить ужин на костре, вода в котелке закипит за считанные минуты благодаря тому, что дрова при сжигании выделяют больше тепла, чем газ в плите, а площадь нагрева поверхности значительно больше. Потому совсем необязательно солить воду для того, чтобы она быстрее закипела – достаточно включить конфорку плиты на максимум.

Температура кипения соленой воды точно такая же, как и у пресной, и у дистиллированной. То есть, она составляет 100 градусов при нормальном атмосферном давлении. А вот скорость закипания при равных условиях (например, если за основу взята обычная конфорка газовой плиты) будет различаться. Для того, чтобы закипела соленая вода, понадобится больше времени за счет того, что пузырькам с воздухом тяжелее разрывать более прочные молекулярные связи.

Правда, разница во времени составляет всего несколько секунд, которые не делают погоды на кухне и практически никак не влияют на скорость приготовления пищи. Потому руководствоваться нужно не желанием сэкономить время, а законами кулинарии, предписывающими солить каждое блюдо в определенный момент для сохранения и усиления его вкусовых качеств.

Температура замерзания соленой воды

1. Замерзает ли соленая вода? Благодаря высокой концентрации солей океанская и морская вода замерзает при температуре -1,9 градуса по Цельсию.
2. Температура замерзания воды в морях и океанах не имеет постоянного значения, поскольку солёность воды в разных морях Мирового океана совершенно разная.
3. Как температура замерзания океанической воды зависит от ее солености? Между этими величинами существует самая прямая связь. Чем более солёной является вода, тем более высокой плотностью она обладает, а для замерзания такой воды требуется достаточно низкая температура.
4. Средняя температура воды в морях и океанах -4 градуса.

Температура замерзания отдельных морей

При скольких градусах замерзает вода:

• Каспийского моря? Солёность каспийских вод составляет около 13 промилле. Их замерзание происходит при -0,5 градуса Цельсия. Толщина ледяного покрова северной части Каспия составляет около двух метров.
• Азовского моря? Его соленая вода замерзает при температуре от -0,5 до -0,7 градусов по шкале Цельсия. Солёность составляет около 11 промилле. Толщина льдов, покрывающих море в период с декабря по март, равна одному метру.
• Японского моря? Почему соленая вода этого моря не замерзает? Это объясняется высоким (около 34 промилле) уровнем её солёности и географическим положением моря.
• Балтийского моря? При солёности, насчитывающей всего 6-8 промилле, температура замерзания морской воды в Балтике близка к нулю.

Критические точки превращения

На рис.2 показаны кривые охлаждения и нагревания чистого железа. Как видно из этих кривых, в процессе перестройки одной решетки в другую, а также при расплавлении и затвердевании железа происходят температурные остановки, являющиеся результатом выделения дополнительного количества тепла при охлаждении и поглощении дополнительного количества тепла при нагревании.

Рис. 2. Кривые охлаждения и нагрева чистого железа.

Температурные остановки, при которых происходят перестройки решеток, называются критическими температурами или критическими точками и обозначаются А_rпри охлаждении и А_с при нагревании. В точках А_r2и А_с2,не происходит перестройка атомной решетки, а изменяются магнитные свойства железа. При температуре выше 768° железо теряет способность притягиваться магнитом. При очень малой скорости нагревания и охлаждения критические точки А _с3и А_r3не совпадают друг с другом на 12°. При увеличении скорости охлаждения несовпадение критических точек увеличивается, так как температура значительно снижается и железо переохлаждается. Это явление, носит название гистерезис.

При нагревании и охлаждении стали происходит также перестройка атомной решетки, но температуры критических точек не постоянны. Они зависят от содержания углерода и легирующих примесей в стали, а также от скорости нагревания и охлаждения.

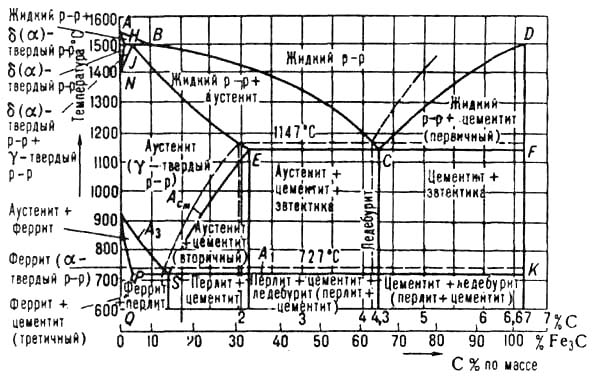

На рис. 3 представлена диаграмма состояния углеродистой стали при медленном охлаждении и нагревании.

Рис.3. Диаграмма состояния углеродистых сталей.

Вода под землей

Вода течет на земле и под землей, наполняет ручьи, озера, реки, моря и океаны, создает подземные дворцы.

Рис. 5. Подземная пещера (Источник)

Прокладывая себе путь сквозь легкорастворимые вещества, вода проникает глубоко под землю, унося их с собой, и через щелочки и трещинки в скальных породах, образуя подземные пещеры, капает с их свода, создавая причудливые скульптуры. Миллиарды капелек воды за сотни лет испаряются, а растворенные в воде вещества (соли, известняки) оседают на сводах пещеры, образуя каменные сосульки, которые называют сталактитами.

Рис. 6. Сталактиты (Источник)

Сходные образования на полу пещеры называются сталагмитами.

Рис. 7. Сталагмиты (Источник)

А когда сталактит и сталагмит срастается, образуя каменную колонну, это называют сталагнатом.

Рис. 8. Сталагнат (Источник)

Молекулам нужно место

Причиной этой закономерности являются молекулы: чем теплее предмет или газ, то есть чем больше энергии получают молекулы, тем быстрее они двигаются. Поэтому молекулы сталкиваются чаще и сильнее, им необходимо больше места, и давление, которое молекулы газа оказывают на оболочку воздушного шара, растёт. Чтобы выдержать давление, нужен бо́льший объём. Поэтому материал расширяется.

Но вода ведёт себя иначе. При охлаждении до приблизительно 4 градусов Цельсия объём воды уменьшается, что вполне ожидаемо. Однако, если температура продолжает падать, то вода начинается расширяться. То есть её плотность достигает максимального значения при 4 градусах. Это свойство называется аномалией плотности воды.

Но откуда она берётся? Всё дело в молекулах: одна молекула воды состоит из двух атомов водорода и одного атома кислорода – отсюда следует известная химическая формула Н2О. Однако эти атомы притягивают электроны в молекуле воды с разной силой.

Это создаёт слегка положительный центр тяжести заряда у водорода и отрицательный у кислорода. Когда молекулы воды сталкиваются, атомы водорода одной молекулы притягиваются и присоединяются к атомам кислорода другой молекулы — образуется так называемая водородная связь.

Температура замерзания дистиллированной воды

Замерзает ли дистиллированная вода? Напомним о том, что для замерзания воды необходимо присутствие в ней неких центров кристаллизации, коими могут стать пузырьки воздуха, взвешенные частицы, а также повреждения стенок ёмкости, в которой она находится.

Дистиллированная вода, совершенно лишённая всяких примесей, не имеет и ядер кристаллизации, а поэтому её замерзание начинается при очень низких температурах. Начальная точка замерзания дистиллированной воды составляет -42 градуса. Учёным удалось добиться переохлаждения дистиллированной воды до -70 градусов.

Вода, подвергнутая воздействию очень низких температур, но при этом не кристаллизовавшаяся, называется «переохлаждённой». Можно, поместив бутылку с дистиллированной водой в морозильную камеру, добиться её переохлаждения, а затем продемонстрировать очень эффектный трюк — смотрите в видео:

Тихонько постучав по бутылке, извлечённой из холодильника, или бросив в неё небольшой кусочек льда, можно показать, как мгновенно она превращается в лед, имеющий вид удлинённых кристаллов.

Дистиллированная вода: замерзает или нет под давлением эта очищенная субстанция? Такой процесс возможен лишь в специально созданных лабораторных условиях.

Как замерзает вода

В обыкновенной воде есть микроскопические частички, это может быть пыль, глина, песок. При понижении температуры и достижении отметки в 0 градусов они становятся центрами, вокруг которых появляются кристаллы льда. Пузырьки воздуха, трещины на посуде тоже могут стать такими ядрами кристаллизации. Чем их больше, тем быстрее пойдет процесс.

Для воды с примесью соли и прочих добавок требуется больше времени для замерзания потому, что у нее высокая плотность, и чем она выше, тем дольше жидкость будет замерзать. Дистиллированную воду вообще невозможно заморозить в домашних условиях из-за отсутствия таких центров, если в ней нет пузырьков воздуха и трещинок на емкости, в которую она налита.

Расширение воды при нагревании и защита от избыточного давления

Системы водяного отопления работают при температурах воды до 90 °C. Обычно система заполняется водой при температуре 15 °C, которая затем расширяется при нагревании. Нельзя допустить, чтобы это увеличение объема привело к возникновению избыточного давления и переливу жидкости.

Система отопления со встроенным предохранительным клапаном

Когда отопление отключается в летний период, объем воды возвращается к первоначальному значению. Таким образом, для обеспечения беспрепятственного расширения воды необходимо установить достаточно большой бак. Старые системы отопления имели открытые расширительные баки.
Они всегда располагались выше самого высокого участка трубопровода. При повышении температуры в системе, что приводило к расширению воды, уровень в баке также повышался. При снижении температуры он, соответственно, понижался.

Современные системы отопления используют мембранные расширительные баки (МРБ).

При повышении давления в системе нельзя допускать увеличения давления в трубопроводах и других элементах системы выше предельного значения. Поэтому обязательным условием для каждой системы отопления является наличие предохранительного клапана.

При повышении давления сверх нормы предохранительный клапан должен открываться и стравливать лишний объем воды, который не может вместить расширительный бак. Тем не менее, в тщательно спроектированной и обслуживаемой системе такое критическое состояние никогда не должно возникать.

Все эти рассуждения не учитывают тот факт, что циркуляционный насос еще больше увеличивает давление в системе.

Взаимосвязь между максимальной температурой воды, выбранным насосом, размером расширительного бака и давлением срабатывания предохранительного клапана должна быть установлена самым тщательным образом. Случайный выбор элементов системы — даже на основании их стоимости — в данном случае неприемлем.

Мембранный расширительный бак поставляется заполненным азотом. Начальное давление в расширительном мембранном баке должно быть отрегулировано в зависимости от системы отопления. Расширяющаяся вода из системы отопления поступает в бак и сжимает газовую камеру через диафрагму. Газы могут сжиматься, а жидкости — нет.

Компенсация изменения объема воды в системе отопления:

До заполнения системы водой

Система заполнена холодной водой

Система при макс. температуре воды

Когда вода охлаждается, нужно ещё больше места

Из-за формирования водородных связей в жидкой воде появляются места, где молекулы упорядочены так же, как и в кристаллах льда. Эти так называемые кластеры не так прочны, как в твёрдом кристалле. При более высоких температурах они очень быстро меняются.

Когда вода охлаждается, появляется всё больше и больше таких кластеров. И им нужно всё больше и больше пространства. По этой причине вода начинает расширяться после достижения порогового значения 4 градуса Цельсия. Если температура опускается ниже нуля, то мельчайшие кристаллы льда образуются из кластеров и одерживают верх. И вода замерзает.

Для многих природных процессов эта необычная особенность воды очень важна. Так как плотность льда немного меньше плотности холодной воды, он может плавать на поверхности водоёма. Благодаря этому вода замерзает сверху вниз, а внизу располагается 4-градусный слой воды с максимальной плотностью. Это позволяет рыбе и другим водным обитателям пережить зиму на дне водоёма и не замёрзнуть.

Физические свойства воды

Удельная теплоемкость

Важным свойством любого теплоносителя является его теплоёмкость. Если выразить ее через массу и разность температур теплоносителя, то получится удельная теплоёмкость.

Она обозначается буквой c и имеет размерность кДж/(кг • K)

Удельная теплоемкость — это количество тепла, которое необходимо передать 1 кг вещества (например, воды), чтобы нагреть его на 1 °C. И наоборот, вещество отдает такое же количество энергии при охлаждении.

Среднее значение удельной теплоемкости воды в диапазоне между 0 °C и 100 °C составляет:

c = 4,19 кДж/(кг • K) или c = 1,16 Втч/(кг • K)

Количество поглощаемого или выделяемого тепла Q, выраженное в Дж или кДж, зависит от массы m,
выраженной в кг, удельной теплоемкости c и разности температур, выраженной в K.

В системах отопления — это разность температур в прямом и обратном трубопроводе. Полученная формула:

Q = m • c • Δϑ
m= V • ρ

V = Объем воды в м3
ρ = Плотность в кг/м3

Масса m — это объем воды V, выраженный в м3, умноженный на плотность ρ воды, выраженную в кг/м3. Таким образом, формулу можно представить в следующем виде:

Q = V • ρ • c ( ϑV – ϑR)

Известно, что плотность воды меняется в зависимости от ее температуры. Однако, чтобы упростить расчеты, используется = 1 кг/дм3 в диапазоне от 4 °C до 90 °C.

Физические термины “энергия”, “работа” и “количество тепла” эквивалентны.

Следующая формула используется для преобразования джоулей в другие размерности:

1 Дж = 1 Нм = 1 Втс или 1 МДж = 0,278 кВтч

Процесс замерзания

Так как же протекает этот процесс внутри молекулы воды? Как вода переходит из жидкого состояния в твердое?

У воды есть свои границы перехода в три состояния (на мой взгляд):

1. Ноль (переход в твердое).
2. Выше ноля (переход в газообразное, чем выше, тем быстрее испарение).
3. Выше ноля и до 20 градусов (я считаю, что тут естественное состояние, потому-что она не испаряется так быстро, а больше находится в жидком состояние).

При температуре выше ноля, преобладает тепловая энергия, то есть молекулы воды находится в постоянном движение, то есть, чем выше температура, тем быстрее движение молекул. Тоже самое происходит и с замерзанием, только наоборот.

При температуре ниже ноля, тепловая энергия уже не так преобладает, в отличии от энергии молекулярных связей. В результате чего, тепловая энергия уже не препятствует и строгому упорядочению структуры.

Состояния воды

Наблюдая ледоход на реке, мы видим воду в твердом (лед и снег), жидком (текущая под ним) и газообразном состоянии (мельчайшие частицы воды, поднимающиеся в воздух, которые ещё называют водяным паром).

Рис. 9. Ледоход на реке (Источник)

Вода может одновременно находится во всех трех состояниях: в воздухе всегда есть водяной пар и облака, которые состоят из капелек воды и кристалликов льда.

Рис. 10. Облако (Источник)

Водяной пар невидим, но его можно легко обнаружить, если оставить в теплой комнате охлаждавшийся в холодильнике в течение часа стакан с водой, на стенках которого сразу появятся капельки воды. При соприкосновении с холодными стенками стакана, водяной пар, содержащийся в воздухе, преобразуется в капельки воды и оседает на поверхности стакана.

Рис. 11. Конденсат на стенках холодного стакана (Источник)

6. График плавления и кристаллизации

Полезно уметь графически изобразить процессы плавления и кристаллизации вещества на графике (рис. 7).

Рис. 7.

По осям графика расположены: ось абсцисс – время, ось ординат – температура вещества. В качестве исследуемого вещества примем лед при отрицательной температуре, т. е. такой, который при получении тепла не начнет сразу плавиться, а будет нагревать до температуры плавления. Опишем участки на графике, которые представляют собой отдельные тепловые процессы:

Начальное состояние – a: нагревание льда до температуры плавления 0oC;

a – b: процесс плавления при постоянной температуре 0oC;

b – точка с некоторой температурой: нагревание образовавшейся из льда воды до некоторой температуры;

Точка с некоторой температурой – c: охлаждение воды до температуры замерзания 0oC;

c – d: процесс замерзания воды при постоянной температуре 0oC;

d – конечное состояние: остывание льда до некоторой отрицательной температуры.

Сегодня мы рассмотрели различные агрегатные состояния вещества и уделили внимание таким процессам, как плавление и кристаллизация. На следующем уроке мы обсудим главную характеристику процесса плавления и отвердевания веществ – удельную теплоту плавления

Список рекомендованной литературы

1. Генденштейн Л. Э, Кайдалов А. Б., Кожевников В. Б. /Под ред. Орлова В. А., Ройзена И. И. Физика 8. – М.: Мнемозина.

2. Перышкин А. В. Физика 8. – М.: Дрофа, 2010.

3. Фадеева А. А., Засов А. В., Киселев Д. Ф. Физика 8. – М.: Просвещение.

Рекомендованные ссылки на интернет-ресурсы

1. Словари и энциклопедии на Академике (Источник).

2. Курс лекций «Молекулярная физика и термодинамика» (Источник).

3. Региональная коллекция Тверской области (Источник).

Рекомендованное домашнее задание

1. Стр. 31: вопросы №1–4; стр. 32: вопросы №1–3; стр. 33: упражнения №1–5; стр. 34: вопросы №1–3. Перышкин А. В. Физика 8. – М.: Дрофа, 2010.

2. В кастрюле с водой плавает кусок льда. При каком условии он не будет таять?

3. При плавлении температура кристаллического тела остается неизменной. А что происходит со внутренней энергией тела?

4.Опытные садовники в случае весенних ночных заморозков во время цветения плодовых деревьев вечером обильно поливают ветки водой. Почему это значительно уменьшает риск потери будущего урожая?

Чистая вода или раствор многих веществ

В чистом виде вода не имеет вкуса, запаха и цвета, но она почти никогда не бывает такой, потому что активно растворяет в себе большинство веществ и соединяется с их частицами. Так же вода может проникать в различные тела (ученые нашли воду даже в камнях).

Рис. 1. Вода (Источник)

Если в стакан набрать воды из-под крана, она будет казаться чистой. Но на самом деле, это – раствор многих веществ, среди которых есть газы (кислород, аргон, азот, углекислый газ), различные примеси, содержащиеся в воздухе, растворенные соли из почвы, железо из водопроводных труб, мельчайшие нерастворенные частицы пыли и др.

Рис. 2. Вода в стакане (Источник)

Если нанести пипеткой капельки водопроводной воды на чистое стекло и дать ей испариться, останутся едва заметные пятнышки.

Рис. 3. Капли воды на стекле (Источник)

В воде рек и ручьев, большинства озер содержатся различные примеси, например, растворенные соли. Но их немного, потому что эта вода – пресная.

Рис. 4. Река (Источник)

Свойства воды при нагревании и охлаждении

При нагревании вода «расширяется». Это может доказать простой опыт: в колбу с водой опустили стеклянную трубку и замерили уровень воды в ней; затем колбу опустили в сосуд с теплой водой и после нагревания воды повторно замерили уровень в трубке, который заметно поднялся, поскольку вода при нагревании увеличивается в объеме.

Рис. 14. Колба с трубкой, цифрой 1 и чертой обозначен первоначальный уровень воды

Рис. 15. Колба с трубкой, цифрой 2 и чертой обозначен уровень воды при нагревании

При охлаждении вода «сжимается». Это может доказать сходный опыт: в этом случае колбу с трубкой опустили в сосуд со льдом, после охлаждения уровень воды в трубке понизился относительно первоначальной отметки, потому что вода уменьшилась в объеме.

Рис. 16. Колба с трубкой, цифрой 3 и чертой обозначен уровень воды при охлаждении

Так происходит, потому что частицы воды, молекулы, при нагревании движутся быстрее, сталкиваются между собой, отталкиваются от стенок сосуда, расстояние между молекулами увеличивается, и поэтому жидкость занимает больший объем. При охлаждении воды движение её частиц замедляется, расстояние между молекулами уменьшается, и жидкости требуется меньший объем.

Рис. 17. Молекулы воды обычной температуры

Рис. 18. Молекулы воды при нагревании

Рис. 19. Молекулы воды при охлаждении

Такими свойствами обладает не только вода, но и другие жидкости (спирт, ртуть, бензин, керосин).

Знание этого свойства жидкостей привело к изобретению термометра (градусника), где используется спирт или ртуть.

Рис. 20. Термометр (Источник)

Состояния и виды воды

Вода на планете Земля может принимать три основных агрегатных состояния: жидкое, твёрдое и газообразное, которые способны трансформироваться в разные формы, одновременно сосуществующие друг с другом (айсберги в морской воде, водяной пар и кристаллы льда в облаках на небе, ледники и свободно текущие реки).

В зависимости от особенностей происхождения, назначения и состава вода может быть:

• пресной;
• минеральной;
• морской;
• питьевой (сюда же отнесём водопроводную воду);
• дождевой;
• талой;
• солоноватой;
• структурированной;
• дистиллированной;
• деионизированной.

Наличие изотопов водорода делает воду:

1. лёгкой;
2. тяжёлой (дейтериевой);
3. сверхтяжёлой (тритиевой).

Все мы знаем о том, что вода бывает мягкой и жёсткой: этот показатель определяется содержанием катионов магния и кальция.

Каждый из перечисленных нами видов и агрегатных состояний воды имеет свою температуру замерзания и плавления.

Превращения, происходящие в стали при нагревании

По диаграмме на рис. 3 можно проследить за изменениями структуры трех разных марок стали при нагревании:

1. Сталь с содержанием углерода 0,83%. Структура стали представляет собой перлит. При температуре 723° в точке A_с1 перлит переходит в аустенит.
2. Сталь с содержанием углерода 0,4%. Структура стали представляет собой перлит и феррит. При температуре 723° в точке К₁перлит переходит в аустенит, и по мере повышения температуры происходит растворение свободного феррита в аустените. При пересечении линии GS в точке К2 закончится растворение феррита и структура будет полностью состоять из аустенита. Для этой стали точка К₁на диаграмме будет нижней критической точкой Ас1,а К₂— верхней критической точкой А_с1,.
3. Сталь с содержанием углерода 1,2%. Структура стали представляет собой перлит и цементит. При температуре 723° в точке Pi перлит переходит в аустенит, и при дальнейшем повышении температуры происходит постепенное растворение цементита в аустените. При пересечении линии SEв точке Р2 это растворение закончится. Для этой стали точка Р1 явится нижней критической точкой Ас1, а точка Ρ2 — верхней критической точкой, которая для заэвтектоидных сталей обозначается Асm.

Линия на диаграмме, обозначенная буквами GS, соответствует окончанию растворения феррита в аустените в доэвтектоидных сталях, а линия SE соответствует окончанию растворения цементита в аустените в заэвтектоидных сталях.

Следует указать, что заэвтектоидные стали при операциях термической обработки не нагревают выше линии А_cт(такая высокая температура нагрева приведет к перегреву и ухудшению свойств стали), а ограничиваются нагревом выше первой критической точки A_Cl, что полностью обеспечивает получение необходимых свойств.

Кавитация

Основная статья: Кавитация

Кавитация — это образование пузырьков газа в результате появления локального давления ниже давления парообразования перекачиваемой жидкости на входе рабочего колеса. Это приводит к снижению производительности (напора) и КПД и вызывает шумы и разрушение материала внутренних деталей насоса.

Из-за схлопывания пузырьков воздуха в областях с более высоким давлением (например, на выходе рабочего колеса) микроскопические взрывы вызывают скачки давления, которые могут повредить или разрушить гидравлическую систему. Первым признаком этого служит шум в рабочем
колесе и его эрозия.

Важным параметром центробежного насоса является NPSH (высота столба жидкости над всасывающим патрубком насоса). Он определяет минимальное давление на входе насоса, требуемое данным типом насоса для работы без кавитации, т. е. дополнительное давление, необходимое для предотвращения появления пузырьков.

На значение NPSH влияют тип рабочего колеса и частота вращения насоса. Внешними факторами, влияющими на данный параметр, являются температура жидкости, атмосферное давление.

Предотвращение кавитации
Чтобы избежать кавитации, жидкость должна поступать на вход центробежного насоса при определенной минимальной высоте всасывания, которая зависит от температуры и атмосферного давления.

Другими способами предотвращения кавитации являются:

• Повышение статического давления
• Понижение температуры жидкости (снижение давления парообразования PD)
• Выбор насоса с меньшим значением постоянного гидростатического напора (минимальная высота всасывания, NPSH)

Характеристики кипения воды

Изменение агрегатного состояния при повышении температуры

Если воду нагревать в открытой емкости, она закипит при температуре 100 °C. Если измерять температуру кипящей воды, окажется, что она остается равной 100 °C пока не испарится последняя капля. Таким образом, постоянное потребление тепла используется для полного испарения воды, т. е. изменения ее агрегатного состояния. Эта энергия также называется латентной (скрытой) теплотой. Если подача тепла продолжается, температура образовавшегося пара снова начнет подниматься.

Описанный процесс приведен при давлении воздуха 101,3 кПа у поверхности воды. При любом другом давлении воздуха точка кипения воды сдвигается от 100 °C.

Если бы мы повторили описанный эксперимент на высоте 3000 м. — мы бы обнаружили, что вода там закипает уже при 90 °C. Причиной такого поведения является понижение атмосферного давления с высотой.

Чем ниже давление на поверхности воды, тем ниже будет температура кипения. И наоборот, температура кипения будет выше при повышении давления на поверхности воды. Это свойство используется, например, в скороварках.

График справа показывает зависимость температуры кипения воды от давления.

Температура кипения воды как функция давления

Давление в системах отопления намеренно повышается. Это помогает предотвратить образование пузырьков газа в критических рабочих режимах, а также предотвращает попадание наружного воздуха в систему.

Список источников

• travelask.ru
• kapushka.ru
• jborder.ru
• markmet.ru
• interneturok.ru
• voda-info.com
• testschool.ru
• ru.TeploWiki.org
