Таблицы теплоотдачи радиаторов отопления

Регистры для отопления

Для изготовления регистров для отопления используют трубы, соединенные при помощи электрической или газовой сварки, диаметром от 32 мм до 200 мм и более. Но не стоит забывать, что у регистров для отопления технические характеристики несколько хуже, чем у радиаторов того же размера. В основном применяются регистры в цехах, промышленных или технических помещениях, гаражах. Хотя их можно встретить и в частных домах, и в квартирах, где установлена автономная система отопления.

Достоинства регистров для отопления следующие:

Они способны обогреть помещения большой площади;.
Выделяют «мягкое» тепло. То есть даже самый примитивный регистр для отопления имеет значительную длину и, соответственно, занимает значительную площадь. Поэтому источник тепла выходит не точечный, а довольно протяженный. Таким образом, обогрев выполняется не локально, а по всему периметру.
Просты в уходе. Регистры отопления обладают ровной поверхностью, так как для их изготовления применяются обычные трубы. Соответственно, труднодоступных мест и шероховатостей, где скапливалась бы пыль, нет.
Могут выдерживать значительные температуры и перепады давления при условии, что изготовление регистров выполнено качественно.

Регистр для отопления. Нажмите на фото для увеличения.

Производят регистры отопления с применением гладкостенной трубы, профильной трубы. Как правило, расположенные параллельно трубы (одного вида) соединяют поперечными, по которым циркулирует теплоноситель, либо прибор выполняется в форме змеевика. С одной стороны в такой регистр для отопления поступает через патрубок горячий теплоноситель, а с другой — уходит уже остывший.

При изготовлении регистров для отопления нужно учитывать некоторые правила:

Лучше не использовать трубы большого диаметра, так как для отопления потребуется много воды, и котел может не справиться с нагревом такого объема теплоносителя. Оптимальное сечение — 32 мм.
Чтобы теплоотдача была максимальной, между трубами стоит выдерживать расстояние на 50 мм больше, чем их диаметр.

Это практически все главные требования, какие нужно учитывать при создании регистров для отопления, при этом никакой чертеж для создания таких приборов не нужен. Основными параметрами являются диаметр и длина труб. Чтобы определить эти величины, нужно сделать расчет количества приборов, исходя из параметров помещения и учитывая расчет мощности регистров. Для решения подобной задачи можно воспользоваться специальными онлайн калькуляторами.

Какие приборы лучше выбрать? Отдать предпочтение регистрам для отопления, конвекторам или радиаторам? Однозначного ответа нет, так как каждый из них обладает рядом преимуществ и недостатков

При покупке обращайте внимание на качество изделия, учитывайте технические характеристики. Не лишней будет консультация мастера, который в дальнейшем займется монтажом приобретенных радиаторов или регистров для отопления

В чем секрет популярности

Важно: бытует мнение по поводу того, что сейчас чугунный радиатор хуже чем советских времен. Это верно лишь отчасти

Здесь все зависит от качества изделия и фирмы производителя. Если батарея отлита согласно отечественным или европейским ГОСТам, то бояться нечего. Но приобретая агрегаты от китайских или турецких «мастеров», человек, по сути, берет кота в мешке.

Стандартный МС 140.

Чугун по своим характеристикам хотя и хрупкий металл, но все же достаточно прочный. Рабочим давлением для такой батареи является 8 – 12 атмосфер, плюс при кратковременных скачках или гидроударах, она может выдерживать нагрузку до 20 атмосфер. Если учесть тот факт, что в городской сети давление редко превышает 6 – 8 атмосфер, а средняя сила гидроудара 15 – 20 атмосфер, то запас прочности очевиден;
Такие батареи присутствуют как в бюджетном сегменте рынка, так и в элитных товарах. Дело в том, что цена на классические МС-140 едва ли не самая низкая. В то же время стоимость художественного толстостенного литья может порой в несколько раз превышать цену хорошего биметалла;
Приверженцы современных материалов забывают о качестве теплоносителя в наших городских сетях. Этот жесткий «коктейль» способен вывести из строя многие новомодные модели. В то время как чугун отличается абсолютной устойчивостью к любым химическим атакам и нейтральностью к коррозии, он попросту не ржавеет;

Дизайн современных батарей из чугуна.

Благодаря большому диаметру каналов батареи, любой мусор проскакивает через нее, практически не задерживаясь. что весьма актуально для городских многоэтажек, со старой трубной разводкой ;
Как известно чугун обладает высокой теплоемкостью. Батарея долго набирает температуру, но также долго ее удерживает. При перебоях с отоплением данный агрегат будет отдавать тепло еще несколько часов после отключения;

Варианты подсоединения батарей.

Технически, установка чугунного радиатора отопления своими руками не представляет большой сложности. При наличии инструмента и пары помощников для поддержки, работу можно закончить в течение дня;
Еще одним немаловажным достоинством считается тот факт, что комплектующие для чугунных радиаторов отопления можно найти в любом хозяйственном магазине и цена на них вполне приемлемая;

Характеристики современных чугунных радиаторов.

С причинами всенародной популярности мы как бы разобрались.

Теперь давайте поговорим о подводных камнях этих отопительных приборов:

Первая причина, по которой многие отказываются от чугуна, это серьезный вес конструкции. Посудите сами, стандартная секция имеет массу порядка 7 кг, на одну комнату в среднем устанавливается 7 – 10 секций. В результате имеем от 50 до 70 кг пустой конструкции, при заполнении добавляется еще 1 – 1,5 кг на каждую секцию. Помимо проблем с установкой, не каждая стена может выдержать такой агрегат;
Минимальный объем теплоносителя в одной ячейке составляет порядка 1л. У современных конкурентов этот показатель меньше в 3 – 5 раз. А как известно, чем больше жидкости, тем больше энергии требуется для ее прогрева и поддержания температуры. Плюс быстро регулировать температуру в таких системах. благодаря высокой инертности, весьма затруднительно;

Данные классического чугунного радиатора МС 140.

Площадь таких конструкций, по сравнению с современными аналогами, несколько меньше, соответственно и теплоотдача ниже;
Упреки по поводу малопривлекательного дизайна не состоятельны, их в какой-то степени можно адресовать распространенным МС-140. Что же касается фигурного литья, то по своей красоте они оставляют далеко позади современных собратьев;

Преимущества чугунных радиаторов

Использование чугунных батарей имеет массу преимуществ, которые заставляют выбирать эти устройства для монтажа отопительных систем. Некоторые положительные качества не всегда озвучиваются продавцами в магазинах, хотя о них также следует знать и учитывать их при покупке.

Среди преимуществ чугунных батарей следует отметить устойчивость к агрессивным параметрам теплоносителя. Она обусловлена материалом их изготовления – чугун долго не подвергается коррозии даже при высоких температурах.

Различные химические добавки в теплоноситель, а также образующиеся в магистральных трубах окислы железа, также не приводят к разрушению чугуна.

Помимо стойкости к коррозийным процессам, такие батареи имеют следующие плюсы:

возможность ремонта в случае засора и протекания;
инерционность теплоотдачи;
приемлемая стоимость;
возможность эксплуатации при большой температуре и высоком давлении;
высокий процент теплоотдачи за счет излучения;
простота монтажа;
длительный срок работы.

Засоры и протекания батарей могут возникать по вине теплоносителя. Так, циркуляция в чугунных радиаторах неочищенной воды с высоким содержанием солей кальция и магния приводит со временем к сужению внутренних полостей. Это ухудшает скорость нагрева секций и эффективность теплоотдачи.

Чугунные радиаторы с дизайнерской отделкой выпускаются преимущественно европейскими заводами, потому на отечественном рынке они мало востребованы

Кроме того, из-за высокой температуры воды в батареях старого образца постепенно изнашиваются межсекционные прокладки, и может появиться течь.

Проблемы, связанные длительной эксплуатацией чугунных радиаторов, можно быстро устранить в летний период. Внутренние полости секций легко очищаются от отложений специальным инструментом.

Из-за устойчивости чугуна к механической обработке, качество радиаторов при этом не страдает. При обратной сборке секций можно сразу заменить и изношенные прокладки.

Повышенная инерционность теплоотдачи чугунных радиаторов обеспечивается весом конструкции и большим внутренним объемом теплоносителя.

Если стальные и алюминиевые модели остывают уже через несколько минут после прекращения циркуляции воды, то батареи из чугуна продолжают эффективно обогревать помещение в течение часа

Что касается стоимости одной чугунной секции, то она находится в тех же рамках, что и цена её алюминиевых или стальных аналогов. Поэтому расходы на приобретение батарей из чугуна будут не больше, чем радиаторов из других материалов.

Однако чугунные изделия намного лучше переносят гидроудары, стойко сопротивляются кратковременным повышениям давления до 16 бар.

Возможность эксплуатации при большой температуре и высоком давлении обеспечивается небольшим коэффициентом теплового расширения чугуна. Среди всех материалов, из которых изготавливают батареи отопления, у него наименьший.

Из-за этого чугун наиболее устойчив к появлению микротрещин при длительной эксплуатации. Это же свойство обеспечивает стабильную герметичность резьбовых соединений и прокладок при давлении в 8-9 атмосфер.

А такое преимущество, как высокая теплоотдача за счет излучения, позволяет размещать чугунные радиаторы пристеночно. Для максимального направления теплового излучения вглубь комнаты рекомендуется крепить на стену позади батареи специальные отражатели.

Ребра между колонами являются обычными чугунными пластинами и не имеют внутренних полостей. Их функция – усиление теплоотдачи

Кроме того, радиаторы из чугуна удобно и просто монтируются. Секции чугунных батарей соединяются с трубами и между собой с помощью резьбового соединения и паронитовых прокладок. А специальный ключ позволяет разъединять любые секции, не снимая крайние радиаторы.

А длительный срок работы лишний раз подтверждает качество и надежность этого отопительного оборудования – чугунные радиаторы гарантировано служат 50 лет.

Но такой срок они проработают только при регулярном сервисном обслуживании, которое заключается в периодическом удалении внутренних отложений и замене прокладок.

Перечисленные преимущества чугунных батарей делают их незаменимыми в больших помещениях с разветвленной отопительной сетью и с высоким рабочим давлением.

Какую батарею отопления выбрать для квартиры

В городских квартирах радиаторы находятся на виду, поэтому они должны выглядеть эстетично, чтобы не портить интерьер помещения. Несмотря на то, что внешний вид батарей отопления имеет большое значение, ориентироваться только на этот показатель не следует. При необходимости радиатор можно скрыть декоративным экраном или коробом, но это уменьшит эффективность отопления.

Особенности централизованной системы отопления состоит в том, что давление в ней может достигать больших значений. Если во время испытаний теплотрассы домовая задвижка останется открытой, то давление в системе возрастет до 12 атмосфер. В результате быстрого открытия задвижки или гидроудара при отрыве клапана вентиля давление может достигнуть целых 20 атмосфер.

Далеко не все радиаторы способны выдержать такое давление и остаться целыми. По этой причине для городских квартир необходимо выбирать прочные батареи. Если же давление в системе будет больше максимального допустимого значения, то радиатор начнет протекать.

Так что не следует экономить, выбор батареи отопления должен происходить обдуманно. Ликвидация последствий затопления обойдется в большую сумму, чем покупка нескольких прочных и качественных радиаторов.

Промывка чугунных батарей отопления

Несмотря на свою надежность и долговечность, чугунные отопительные радиаторы периодически рекомендуется промывать и чистить.

Важно! Во избежание чрезвычайных ситуаций, промывка осуществляется только после окончания отопительного сезона.

18-ти секционный радиатор.

Процесс промывки начинается со слива теплоносителя с системы отопления.
У каждого радиатора откручивается торцевая заглушка, на место которой вкручивается радиаторная пробка с обыкновенным шаровым краном.

Совет! Во время промывки отопительного прибора, также рекомендуется заменить старый кран на подводке к радиатору. Есть большая вероятность, что с течением времени проходной канал крана значительно сузился или вовсе забился.

Чугунный радиатор отопления.

Далее в дело вступает компрессор, который подсоединяется к батареи, при этом она перекрывается шаровым краном от остальной отопительной системы. Между компрессором и батареей устанавливается специальный пистолет с поршнем.
Компрессор нагнетает давление 15 атмосфер до поршня, после чего на пистолете нажимается курок и давление «уходит» в радиатор. Давление счищает слой отложений и превращает его в пыль, которая по резиновому шлангу (также подключенному к пистолету) спускается в канализацию.

Важно! При нажатии на курок пистолета, шаровой кран на резиновом шланге должен быть закрыт, в этом случае все давление пойдет в радиатор. Спустя несколько секунд после нажатия на курок, необходимо открыть кран на резиновом шланге.. Процесс повторяется несколько раз, до тех пор, пока не польется более менее чистая вода

Процесс повторяется несколько раз, до тех пор, пока не польется более менее чистая вода.

Выбор

Выбор стальных батарей для отопления дома сегодня достаточно разнообразный. Это, возможно, приведет к растерянности из-за обилия форм и размеров радиаторов, а с другой стороны есть всегда из чего выбрать.

На что обратить внимание при покупке, прежде всего, выбирая стальные радиаторы отопления:

На марку завода производителя.
На размер. Их сегодня великое множество.
Цвет. Удачный цвет позволит легко вписаться в интерьер комнаты.
Стоимость. Зачем переплачивать, если, возможно найти такого же качества, но по сходной цене.
Фантазию дизайнера.

Стальные радиаторы для отопления пришли на смену давно используемым чугунным батареям и отнимают у них позиции лидера, становясь самыми популярными.

Конструкция устройства

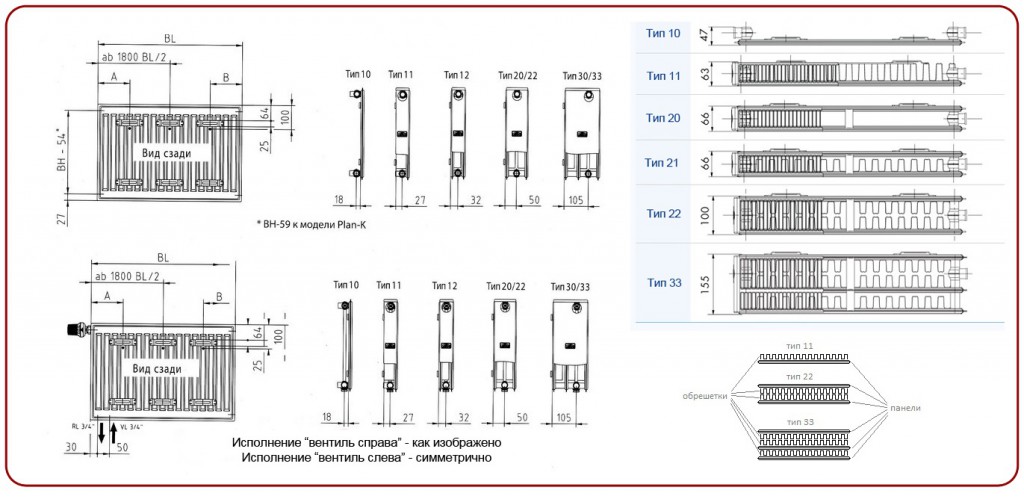

Как выглядит конструкция устройства стальной батареи отопления? Стальной радиатор для обогрева, представленный прямоугольной панелью, сделанной из двух стальных пластин. Листовые пластины сварены лазерной сваркой, внутри есть каналы для жидкости.

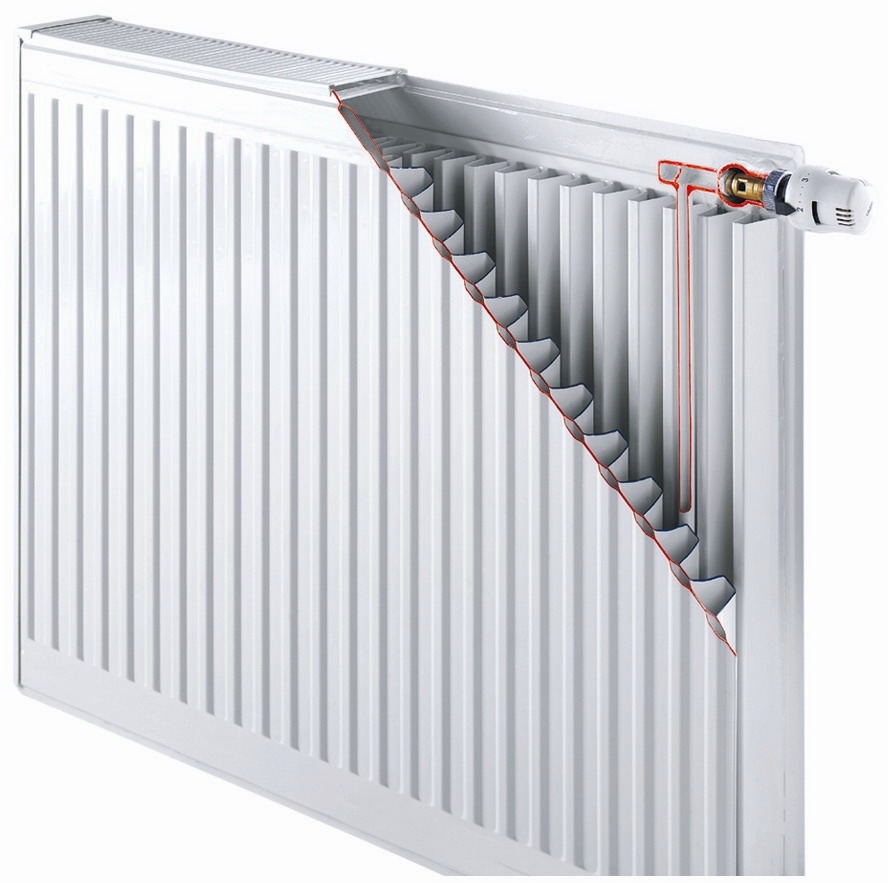

Стальной радиатор в разрезе

Не советуют ставить стальные батареи в зданиях, с довольно высоким уровнем влажности воздуха, следовательно, он не подойдет и в ванную комнату.

Сегодня их, возможно, найти в зданиях, расположенных за городом, офисах, небольших магазинах. Этому способствует не большая цена стальных радиаторов, привлекательный дизайн батареи.

Определяясь с выбором завода производителя радиаторов, выясните, который способ изготовления был использован в создании понравившейся модели. Техника производства батарей включает непосредственное создание аппарата, окрашивание, сборку, упаковывание для поступления на склад или в магазины для дальнейшей продажи.

На цену отопительного аппарата влияет степень параметров мощности и заданный размер. Случается, что радиаторы, с совершенно одинаковыми техническими данными, имеют разную стоимость. Цена радиаторов, в данном случае, определена степенью известности марки производителя, рекламы самого изделия. Следовательно, не спешите и подумайте, стоит ли переплачивать

Обратите внимание, что аппараты, произведенные на родине, стоят дешевле, чем привезенные из стран Европы, почти не отличаясь от них по качеству и размерами

1 Общие сведения

1.1 Достоинства

Биметаллические радиаторы отопления имеют массу достоинств, о которых говорят многочисленные отзывы благодарных владельцев:

привлекательный внешний вид;
длительный срок эксплуатации (замена не требуется около 25 лет);
универсальность (возможна установка в любые системы отопления);
прочность и надежность (если установка выполнена методом обжима — они способны выдерживать давление до 37 атмосфер);
эффективная теплоотдача;
наличие термостата позволяет регулировать температурный режим обогрева;
легкая замена отдельных секций;
возможность установки нужного количества секций в одной батарее.

Биметаллические радиаторы имеют панельную структуру, поэтому прекрасно смотрятся в любом помещении и не занимают много пространства.

Основные составляющие элементы биметаллических радиаторов

Разнообразие цветов готовых изделий позволяет подобрать нужный тон для конкретного помещения, а в случае индивидуального исполнения — допускается самостоятельная окраска в нужный цвет.

Биметаллические радиаторы не имеют острых (травмоопасных) и излишне горячих элементов, поэтому их установка в детских комнатах обеспечивает дополнительную безопасность для детей.

Биметалл устойчив к агрессивным проявлениям веществ присутствующих в теплоносителе. Повышенная кислотность и низкое качество обогревающей жидкости в централизованной системе отопления не влияют на эффективность обогрева, а сталь, из которой сделаны трубы, практически не подвержена коррозии.

При возникновении нарушения целостности, в какой либо из секций батареи, делается легкая замена без полного демонтажа. Замена проводится быстро и без особых усилий, благодаря продуманной конструкции ниппелей.

В отличие от чугунных батарей, биметаллические радиаторы превосходно отдают тепло, а за счет конвективной формы происходит ускоренное движение тепловых потоков, что позволяет намного быстрее проводить теплообмен с окружающей средой. Этот факт подтверждают отзывы реальных пользователей.

Вид в разрезе секции биметаллического радиатора

Выполнив несложный расчет по определенной формуле, можно подобрать точное количество секций батареи под конкретную площадь квартиры. Этот расчет позволит избежать лишних затрат, при покупке и установке, а также в процессе эксплуатации.

1.2 Недостатки

Таковых не много:

коэффициент теплового расширения стали и алюминия не одинаков. Такое несоответствие приводит к возникновению посторонних шумов и снижению конструктивной прочности в процессе длительной эксплуатации, особенно при использовании некачественного теплоносителя;
биметаллические радиаторы стоят дороже чугунных или алюминиевых (стальных) батарей.

1.3 Расчет количества секций

Для того чтобы провести расчет оптимального количества секций какие потребуются, нужно знать всего две составляющих:

расчет тепловой мощности в ваттах;
расчет площади квартиры (отапливаемого помещения).

Формула, по которой проводится расчет, выглядит следующим образом:

N=Sx100/P, где N — количество секций, S — площадь, P — мощность.

Подключенный биметаллический радиатор в помещении

Если комната, в которой планируется установить биметаллические радиаторы, равна 20 м². а выбранная батарея имеет мощность 200 Вт, то расчет будет таким:

N=20×100/200=10, то есть оптимальным количеством секций для данного помещения будет десять секций.

Учитывая многочисленные отзывы, следует учитывать, что при количестве секций более 10-ти в одной батарее, ее эффективность несколько снижается. Поэтому, в помещениях большой площади лучше установить не одну, а несколько батарей, количество секций в которых не превышает десяти.

После того как сделан расчет и приобретены биметаллические радиаторы отопления, делается их установка. Установить батареи можно по нескольким схемам (какие из них лучше, зависит планировки помещения и расположения труб системы отопления, также можно учитывать отзывы профессионалов):

одностороннее (боковое) подключение — теплоноситель попадает в батарею через верхний патрубок и покидает его через нижний. Оба патрубка находятся с одной стороны;
нижнее подключение — теплоноситель подается и выводится через нижние патрубки, которые расположены на разных концах батареи;
диагональное подключение — оптимально для батарей с большим количеством секций. Подача теплоносителя происходит через верхний патрубок с одной стороны, а вывод через нижний патрубок с другой.

Виды оребрённых труб

Трубные элементы отопления ребристого исполнения изготавливаются из следующих металлов:

чугун (с добавками магния и церия);
сталь;
нержавеющая сталь;
медь;
латунь;
алюминий.

По структуре конструкции оребрённые трубы подразделяются на:

монометаллические – цельные изделия, получаемые путём отливки или вытачивания из заготовки;
биметаллические – изделия, собранные из трубы и рёбер.

К монометаллическим изделиям относятся чугунные оребрённые трубы, которые изготавливаются методом отливки и должны отвечать требованиям ГОСТ 1816-76, а также медные и алюминиевые изделия, на которых рёбра формируют выдавливанием/прокаткой на станке.

Биметаллическое изделие представляет собой внутреннюю несущую трубу, выполненную из нержавейки или латуни, на которой расположены продольные или поперечные медные или алюминиевые рёбра.

Оребрение биметаллических труб производится следующими методами:

накатка – на несущую трубу надевается алюминиевая или медная муфта, на которой методом накатывания выдавливаются рёбра;
спирально-винтовая навивка – в наружную поверхность несущей трубы вдавливается при спиральной навивке металлическая лента;
спирально-винтовая ТВЧ – крепление ленты к несущей трубе путём сваривания контактных поверхностей после их разогрева током высокой частоты;
продольное (осевое) оребрение – соединение ленты с несущей трубой одним из видов сварки.

При изготовлении биметаллических трубных регистров для теплообменников компоновка материалов может быть следующей (несущая труба + рёбра):

сталь + алюминий;
алюминий + алюминий;
латунь + алюминий

Технические характеристики чугунных труб ребристой конструкции

Чугун – металл прочный и долговечный, с высокой теплопроводностью, поэтому в системах отопления наиболее распространены чугунные оребрённые трубы, которые характеризуются следующими параметрами:

внутренний диаметр – от 32 до 70,0 мм;
наружный диаметр (с рёбрами) – 175,0 мм;
рабочая температура эксплуатации – до 90 град. (краткосрочное воздействие до 150 град.),
рабочее давление теплоносителя в системе – 1,0 МПа;
длина отдельных элементов – от 0,5 до 6,0 м.

Форма исполнения рёбер может быть круглой или прямоугольной. Прямоугольный формат ребристых труб отопления более эффективен из-за большей площади поверхности теплоотдачи.

Радиатор отопления, сравнение нескольких видов

Основной характеристикой отопительного устройства является теплоотдача, это способность радиатора создать тепловой поток необходимой мощности. Выбирая отопительное устройство, надо понимать, что для каждого из них существуют определенные условия. при которых создается указанный в паспорте тепловой поток. Основными радиаторами выбора в отопительных системах являются:

Секционный чугунный радиатор.
Алюминиевый прибор отопления.
Биметаллические секционные приборы отопления.

Сравнивать разного вида отопительные устройства будем по параметрам, которые влияют на их выбор и установку:

Величина тепловой мощности прибора отопления.
При каком рабочем давлении. происходит эффективное функционирование прибора.
Необходимое давление для опрессовки секций батареи.
Занимаемый объем теплового носителя одной секцией.
Какой вес отопительного прибора.

Необходимо отметить, что в процессе сравнения не стоит учитывать максимальную температуру теплового носителя, высокий показатель этой величины разрешает применение этих радиаторов в жилых помещениях.

В городских тепловых сетях всегда разные параметры рабочего давления теплового носителя, этот показатель надо учитывать, выбирая радиатор, а также параметры испытательного давления. В загородных домах, в поселках с коттеджами теплоноситель почти всегда ниже показателя в 3 Бар. но в городской черте централизованное отопление подается с давлением до 15 Бар. Повышенное давление необходимо, так как много зданий с большим количеством этажей.

Общие показатели радиаторов из чугуна

По правде говоря, именно из этого металла отопительные устройства больше всего приспособлены к «выживанию» и долгой эксплуатации в условиях централизованного отопления. Начиная с 1857 года, когда были изобретены чугунные радиаторы, они несли тепло в дома жителей разных стран. В настоящее время западные страны перестали использовать этот металл для обогрева жилья, но в СНГ большинство домов 60-70-х годов постройки еще обогреваются с их помощью.

Параметры современных чугунных батарей по некоторым показателям совпадают, хотя и у них, и у старых образцов есть свои преимущества и недостатки.

Уровень теплоотдачи и мощность – это первые моменты, на которые обращают внимание потребители, выбирая отопительные приборы для своего жилья. Во многом на эти показатели влияют размеры чугунных радиаторов отопления, но средняя мощность одной секции составляет 140-160 Вт.
Низкая инертность обеспечивает равномерное излучение тепла и длительное остывание конструкции при ее отключении.
Размер секции чугунного радиатора влияет на его вес

Существуют элементы, которые весят 3 кг, а есть и такие, что 7 кг.
Средние габариты отопительных приборов из чугуна стали классическим стандартом. Так ширина секции чугунного радиатора равна 80-100 мм, высота от 370 мм до 570 мм, а глубина от 70 мм до 120 мм.
Объем старых типов радиаторов составляет 1.5 л, у отечественных моделей нового поколения 0.7-0.8 л, а у зарубежных аналогов – 0.4-0.6 л.
Рабочее давление – это еще один важный фактор, который следует учитывать при установке радиаторов. Так у советских образцов оно составляло 6-9 атмосфер, а толщина стенок и размер чугунной батареи нового вида позволяют выдерживать нагрузку до 12 атмосфер. Некоторые производители лукавят, когда указывают, что у их чугунных изделий рабочее давление составляет 15-18 атмосфер. На самом деле это опрессовочное давление, которому подвергается каждая батарея на заводе для проверки прочности при гидроударах.

Заявленный гарантийный срок у чугунных радиаторов составляет 20-35 лет, хотя есть фирмы, дающие своим изделиям 50 лет эксплуатации, и это не удивительно. Такая продолжительная активная «жизнь» этих устройств обусловлена наличием широкого канала, по которому теплоноситель проходит без труда, не оставляя на дне мусора, а на стенках коррозийной накипи.

Это основные показатели, которые присущи многим моделям, но так как сегодня на рынке присутствуют производители разных стран, то и размер секции чугунного радиатора может отличаться, и ее вес, и другие параметры.

Виды и их технические характеристики

Что сегодня радует, так это то, что при желании можно найти отопительный прибор любого стиля и дизайна. Не обязательно чугунные радиаторы — это та не очень привлекательная «гармошка», к которой все привыкли.

Чугунные батареи нового образца

В современные интерьеры лучше всего вписываются радиаторы с плоской фронтальной поверхностью. И среди чугунных таких тоже немало.

Турецкие DEMRAD RIDEM

В зависимости от мощности бывают двух, трех и четырех канальными. Рабочее давление — 10 бар (атм), испытательное (опрессовочное) 15 Бар (атм). Технические характеристики приведены в таблице. Количество каналов проставлено в названии через дробь. Поставляются без покраски — с грунтованной поверхностью.

Турецкие чугунные радиаторы современного образца

Viadrus STYL

Это чугунные радиаторы отопления нового образца, есть возможность заказать модификацию с нижним подключением. С завода поставляются в сборке по 10 секций. Есть два варианта — покрытые в заводских условиях белой эмалью или грунтованные под покраску. Нестандартная и стильная форма, высокая степень теплоотдачи и небольшие размеры — вот отличительные свойства этой модели.

Радиаторы от чешской фирмы Viadrus — качество без оговорок

Белорусские 2К60ПП

Это двухканальная модель с плоской фронтальной поверхностью. За счет механической обработки лицевая панель гладкая, что не только улучшает внешний вид, но и увеличивает теплоотдачу. Чем еще они хороши, так это тем, что могут быть установлены «на ножках». Поставляются обработанными грунтовкой.

Белорусские радиаторы нового образца

Декоративные и «Ретро»

Не все и не всегда планируют или хотят устанавливать декоративные экраны на радиаторы. И есть на рынке немалое количество необычных моделей разных стилей.

Белорусские 1К60П-60Х500 «БАРЕЛЬЕФ»

Тот же Минский завод выпускает одноканальные радиаторы с объемным рисунком. Габаритные размеры секции небольшие, что позволяет устанавливать их под небольшие подоконники, небольшая мощность приводит к тому, что собирается целое панно. Смотрится интересно.

Модель «Барельеф» Минского завода имеет малую глубину, устанавливается даже под узкие подоконники (кликните по картинке для увеличения ее размера)

Российские чугунные радиаторы «Retro»

Фирма ЗАО ПКФ «РАДИМАКС» из Подольска производит и окрашивает чугунные радиаторы в стиле «ретро». Продаются они под собственной маркой RETROstyle. В ассортименте 16 моделей разных типоразмеров. Ниже приведены технические параметры только одной модели Windsor. Рабочее давление — 10 атм, опрессовочное 15 атм.

«Ретро» российского производства

Что приятно, что любой из радиаторов может быть покрашен в любой цвет. Причем это может быть не только однотонное окрашивание, есть еще патинирование и ручное выделение рисунка, есть шлифовка разной глубины. Но, понятное дело, все эти работы увеличивают и без того немалую стоимость продукта.

«Советские» радиаторы

Это одна единственная марка МС-140. Но выпускается она разными заводами практически во всех странах постсоветского пространства. Параметры у них одинаковые — существует ГОСТ, нормирующий их. Если и нужно выбирать, то по качеству литья, самого сплава и степени гладкости внешних и внутренних поверхностей.

Выпускаются в двух типоразмерах — с межосевым расстоянием 300 мм и 500 мм, все технические характеристики для них приведены в таблицах.

Принцип работы экономайзера

По сути, данный агрегат является теплообменником парового котла. Типичный прибор представляет собой многорядную конструкцию из согнутых труб, секции которой расположены в шахматном порядке. В этом агрегате с помощью выходящих из теплоносителя газов начинается предварительный нагрев воды до 30-40 градусов, после чего она попадает в стационарный нагревательный узел.

Данный факт позволяет значительно увеличить коэффициент полезного действия отопительной системы за счет повторного использования энергии отработанного газа. Именно поэтому установка экономайзера является выгодной. Благодаря дополнительной структуре скорость выхода газов существенно снижается. Перед выбросом в атмосферу они успевают отдать всю свою тепловую энергию. Таким образом, использование на производстве экономайзера окупается в течение 1-2 лет.

Водяные и паровые котлы бывают кипящие и некипящие. Чугунные экономайзерные трубы используются только для второго варианта. Отличительная особенность таких котлов – необходимость отвода пара, поскольку они не предназначены для работы при слишком высоком давлении. Кроме всего прочего, ребристая секция может быть самостоятельным элементом отопительной системы.

Список источников
