Описание

Комбинированный усилитель класса D ROXTON MX-240 мощностью 240 Вт позволяет строить многозонные системы речевого оповещения и музыкальной трансляции. Пять линейных и семь микрофонных аудиовходов, с индивидуальными регуляторами громкости, фантомным питанием и тремя уровнями приоритетов, дают широкий выбор источников аудиосигнала, а встроенный аудио проигрыватель с поддержкой внешних USB/SD накопителей и FM тюнер, расширяют мультимедийные возможности усилителя.

Встроенный селектор зон, коммутирующий высоковольтные выходы усилителя с пятью линиями громкоговорителей даёт возможность выбора, в какие зоны транслировать аудиосигнал. Помимо этого, ROXTON MX-240 оборудован 7-ми полосным графический эквалайзером выходного аудиосигнала позволяющего получать требуемую выразительность и громкость звучания транслируемой музыки и речи. Применение усилителя класса D и импульсный блок питания позволили добиться снижения веса усилителя и уменьшения потребляемой энергии без потери качества транслируемого звука. Сочетание огромного количества функций, простоты использования и надёжности сделали ROXTON MX-240 незаменимым при озвучивании кафе, баров, ресторанов, административных и офисных помещений.

Технические характеристики

Номинальная выходная мощность	240 Вт
Встроенный селектор зон	Да (5 зон)
Встроенный источник аудиосигнала	MP3/WMA, USB/SD, Тюнер (FM)
Регулировки	Громкость (общая/поканальная), Графический эквалайзер (7 полос)
Дополнительные функции	Пульт ДУ, фантомное питание, приоритетные аудиовходы, эквалайзер, гонг, сирена, линкование

Выходной сигнал	высоковольтный 100 В низкоомный 4 Ом
Аудиовходы	линейные 6×RCA, 2×TRS 3.5 мм микрофонные 3×XLR 3, 4×TRS 6.35 мм
Микрофонная консоль	ROXTON RM-05
Габариты (Ш x В x Г)	420 × 100 × 342 мм
Масса (нетто)	6.3 кг

Общие характеристики

Тип устройства	Трансляционный усилитель
Класс усилителя	D
Количество зон оповещения	5
Коэффициент нелинейных искажений (THD)

Номинальная выходная мощность	240 Вт
Количество каналов усиления	1
Отношение сигнал шум (SNR)	> 80dB
Воспроизводимый диапазон частот	80 Гц – 18 кГц

Встроенный источник аудиосигнала

Поддерживаемые аудиоформаты	MP3, WMA
Диапазоны тюнера	FM

Поддерживаемые внешние носители	USB, SD
Вход тюнера	коаксиальный разъём F-типа

Высоковольтные
Music on Hold (MoH)
LINK OUT

Низкоомные
Прямой выход с предусилителя

Аудиовходы

Канал 1	микрофонный XLR 3, фантомное питание микрофонный TRS 6.35 мм
Канал 3
Канал 5	микрофонный TRS 6.35 мм линейный 2хRCA
Tele-paging
LINK IN

Канал 2
Канал 4	микрофонный TRS 6.35 мм линейный 2хRCA
Канал 6	микрофонный TRS 6.35 мм линейный 2хRCA линейный TRS 3.5 мм (стерео)
Прямой вход усилителя

Чувствительность

Микрофонные (Каналы 1 – 6)	-50дБ ± 3дБ
Tele-paging	-21дБ ± 3дБ
Прямой вход усилителя	0дБ ± 3дБ

Линейные (каналы 4 – 6)	-22дБ ± 3дБ
Микрофонная консоль	-50дБ ± 3дБ
LINK IN	-17дБ ± 3дБ

Питание

Тип блока питания	Импульсный
Напряжение питания	AC ~230 В, 50 Гц

Тип исполнения блока питания	Внутренний
Потребляемая мощность	полная нагрузка 320 Вт холостой режим 25 Вт

Конструкция

Цвет	Чёрный
Возможность установки в стойку	Да (монтажные уголки в комплекте)
Система охлаждения	Конвекционное охлаждение

Материал корпуса	Пластик, Алюминий, Сталь
Габариты	ширина 420 мм высота 100 мм глубина 342 мм
Масса (нетто)	7.3 кг

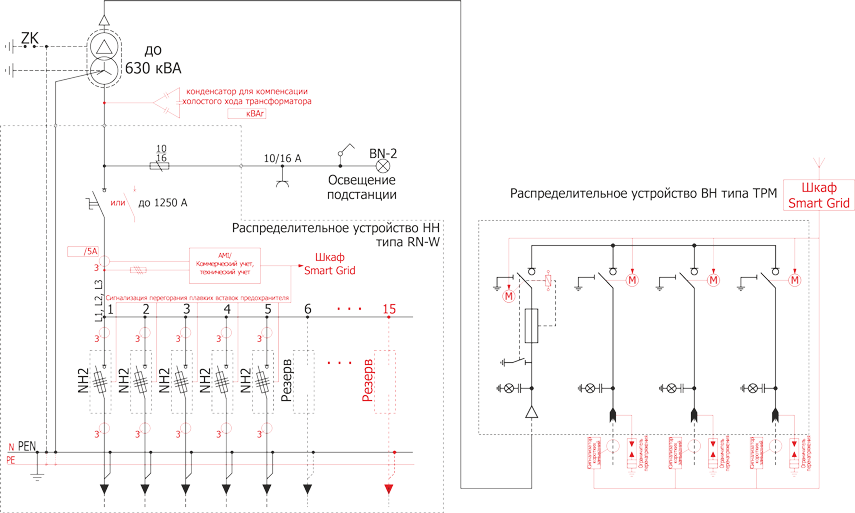

схема подстанция типа Minibox 20/630

Примечание:

Красным цветом обозначено дополнительное оснащение подстанции.
Существует возможность выполнения подстанции в зеркальном варианте.

Параметры конфигурации

	Тип	Количество ячеек ВН(отдачи НН)
Распределительное устройство ВН	TPM	до 4
Распределительное устройство НН	RN-W	до 15
Мощность трансформатора	до 630 кВА
Класс корпуса – 20

РАСПОЛОЖЕНИЕ ПОДСТАНЦИИ СОГЛАВНО ПРАВИЛАМ ПОЖАРНОЙ БЕЗОПАВНОСТИ

Расположение подстанции должно осуществляться в соответствии с постановлением Правительства РФ от 25 апреля 2012 г. N 390 “О противопожарном режиме”, Постановление Правительства РФ от 24 февраля 2009 г. N 160

“О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон”

РАЗМЕЩЕНИЕ ПОДСТАНЦИИ

Первым этапом установки подстанции являются земляные работы. В подготовленном котловане следует выполнить внешний контур заземления подстанции в соответствии с локальными требованиями в области заземления электроэнергетических устройств.Под фундаментом следует сделать песчано-гравийную подушку с толщиной не менее 20 см (состояние после уплотнения). Толщина песчано-гравийной подушки должна быть адаптирована к местным водно-грунтовым условиям и местному промерзанию грунта. Поверхность песчано-гравийной подушки должна быть выровнена в плоскости основания станции, а качество подготовки основания при земляных работах должно быть подтверждено актом сдачи-приемки работ.На приготовленное место следует установить корпус, после чего вставить трансформатор через верх и (поставить на рельсах) установить крышу. Подсыпка фундаментной части подстанции делается поэтапно уплотненными 20 см слоями фильтрующего грунта

При закапывании ямы обратите особое внимание на стыки со стеной фундамента, чтобы избежать нарушения гидроизоляции вертикальных поверхностей
Соблюдайте особую осторожность в месте ввода кабелей в кабельные проходы, так как механическое уплотнение может привести к повреждению втулок либо кабелей.Важно, чтобы фундаментная часть с изоляцией от влаги были как минимум на 10 см выше уровня грунта. Перед установкой в сложных и тяжелых условиях (низинах, горных местностях) рекомендуется выполнить отдельный индивидуальный проект с необходимой инженерно-геологической документацией под надзором уполномоченных лиц. Перед установкой в сложных и тяжелых условиях (низинах, горных местностях) рекомендуется выполнить отдельный индивидуальный проект с необходимой инженерно-геологической документацией под надзором уполномоченных лиц

Перед установкой в сложных и тяжелых условиях (низинах, горных местностях) рекомендуется выполнить отдельный индивидуальный проект с необходимой инженерно-геологической документацией под надзором уполномоченных лиц.

Транспорт

ZPUE Koronea Group – один из немногих производителей комплектных трансформаторных подстанций, владеющих собственным автопарком. Целью предоставления транспортных услуг является снижение затрат на доставку устройств ZPUE Koronea Group и повышение качества обслуживания клиента. В нашем предложении имеется транспорт с допустимой полной массой в 70 тонн, который может перевозить до 50 тонн груза. Наши тягачи – это модели последнего поколения с эмиссией выхлопных газов Euro6 (допустимая норма эмиссии выхлопов в новых транспортных средствах, продаваемых на территории Евросоюза).
