Разновидности датчиков

Все уровнемеры классифицируются по принципу их действия. Основные типы измерительных устройств:

Поплавковый. Это самый простой вариант измерения уровня воды в баке. Конструкция поплавкового уровнемера включает в себя 2 геркона, магнит и поплавок. Когда уровень жидкости увеличивается, поплавок поднимается до первого геркона, который отключает реле двигателя. Если резервуар опустошается, поплавок опускается до второго геркона, который запускает реле и включает насос, перекачивающий жидкость из скважины. Герконовый датчик предельного уровня жидкости можно сделать своими руками. При этом он будет работать, даже если в резервуаре будет объемный слой пены.
Ультразвуковой. Эта разновидность измерительных устройств применяется как для сухой, так и для жидкой среды. Ультразвуковые датчики могут иметь дискретный или аналоговый выход. То есть приспособление может постоянно контролировать уровень воды или ограничивать наполнение емкости при достижении конкретной точки. Такой уровнемер состоит из приемника, УЗ-излучателя и контроллера, отвечающего за обработку сигнала. Сигнализаторы ультразвукового типа являются беспроводными и бесконтактными, поэтому их можно устанавливать даже во взрывоопасных и агрессивных жидкостях.
Электродный (кондуктометрический). Такие уровнемеры не подходят для емкостей с дистиллированной водой. Стандартная конструкция оснащена трехуровневым сигнализатором, в котором наполнение резервуара контролирует пара электродов, а третий — предназначен для аварийных ситуаций, для запуска режима активной откачки.
Емкостный. С использованием таких уровнемеров можно точно идентифицировать предельное наполнение резервуара. Они подходят как для жидкостей, так и для сыпучих субстанций. Емкостные уровнемеры функционируют по такому же принципу, что и конденсаторы: измерение выполняется между пластинками чувствительного элемента. При достижении пикового значения на контроллер отсылается соответствующий сигнал. Иногда емкостные сигнализаторы работают по принципу «сухого контакта», при котором устройство срабатывает через стенку резервуара. Эти приспособления могут эффективно работать в очень обширном диапазоне температур, на их функционирование не влияет электромагнитное излучение. Такие эксплуатационные свойства расширяют область использования емкостных уровнемеров.
Радарный. Эта разновидность сигнализаторов является универсальной, так как она работает с любыми видами технологических сред, включая взрывоопасные и агрессивные жидкости. При этом показания не будут изменяться под воздействием температуры и давления. Прибор излучает радиоволны в определенном частотном диапазоне. Приемник улавливает отраженный радиосигнал и определяет заполненность резервуара, руководствуясь периодом задержки сигнала. На датчик-измеритель не влияет температура и давление. Запыленность технологической среды тоже не сказывается на показаниях. Специалисты отмечают, что радарные приспособления обладают максимальной точностью, так как их погрешность не превышает 1 мм.
Гидростатический. Этот тип сигнализатора позволяет измерять как текущее, так и предельное наполнение емкостей. Принцип работы гидростатического устройства базируется на измерении давления столба жидкости. Популярность таких датчиков обусловлена небольшой ценой и достаточной точностью.

Работа связи

Работа станции предполагает непрерывную передачу данных на удаленный WEB сервер. Связь может происходить через мобильную сеть GPRS / 3G или через локальную сеть предприятия с использованием выхода Ethernet. В последнем случае могут быть задействованы любые технологии, поддерживающие TCP соединения (LAN, WiFi, VPN и др.). Серверов в системе может несколько (один для связи по GPRS / 3G и еще восемь для связи через Ethernet). Все необходимое программное обеспечение для серверов является бесплатным и идет в комплекте с нашим оборудованием.

Для дистанционного управления оборудованием (например, в случае повышения уровня воды в водоеме) к станции Т60 может быть подключен блок оповещения БСО. Через него можно организовать запуск системы оповещения населения о ЧС, включение речевого информатора или управление любым другим оборудованием через «сухой контакт».

Проверить работоспособность и настроить станцию мониторинга уровня воды можно через СМС сообщения. Список телефонных номеров, для которых будет доступна эта опция, должен быть заранее прописан через WEB интерфейс системы.

Станции мониторинга уровня воды могут производить СМС рассылку на зарегистрированные в системе телефонные номера при появлении ЧС. Текст сообщений для каждого уровня ЧС и список телефонных номеров, должен быть заранее прописан через WEB интерфейс системы.

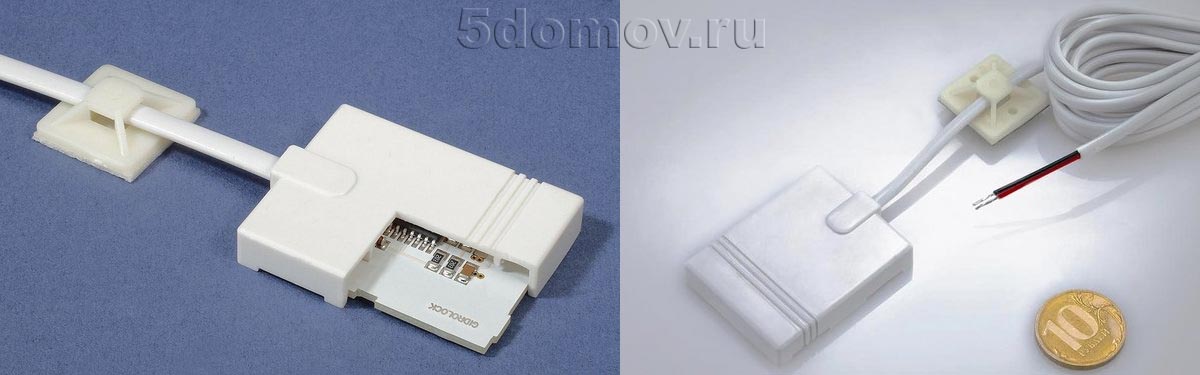

Электродные датчики

Датчик уровня воды с помещенными в жидкость электродами реагирует на изменение электропроводности между ними. Для этого их крепят зажимами и размещают на предельно верхнем и нижнем уровнях. С более длинным в паре устанавливают еще один проводник, но обычно вместо него используют металлический корпус резервуара.

Схема датчика уровня воды соединяется с системой управления электродвигателем насоса. При полном баке все электроды погружены в жидкость и между ними протекает ток управления, который является сигналом на отключение двигателя водяного насоса. Вода также не поступает, еслти она не касается оголенного верхнего проводника. Сигналом включения насоса является снижение уровня ниже длинного электрода.

Проблемой всех датчиков является окисление контактов, находящихся в воде. Чтобы уменьшить его влияние, применяют нержавеющую сталь или графитовые стержни.

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Самодельные датчики уровня воды

Некоторые народные умельцы в целях экономии средств изготовляют датчики уровня воды своими руками

Важно понимать, что подобное решение имеет немалые риски, т.к. в случае грубых ошибок можно лишиться недешевого насоса

Для работы потребуются следующие материалы:

Двухжильный и медный одножильный провод сечением 1 мм².
Аккумулятор.
Металлическая пластина и пруток.
Измерительное приспособление со стрелкой.

Работа такого прибора построена на электропроводных характеристиках воды. Два конца, опущенные в колодец, замыкают электрическую цепь. Если жидкости недостаточно, цепь размыкается. При этом в первом случае стрелка прибора будет реагировать отклонением вправо, а во втором – падением на ноль. Для установки индикатора на поверхности выбирается какое-то видное места рядом с колодцем. Выходящие из него провода должны быть тщательно заизолированы.

В качестве индикатора для колодца часто применяют контролер от старой автоматической стиральной машины. Кроме того, эти надежные приборы находятся в свободном доступе в специализированных точках продажи комплектующих для бытовой техники. Такие датчики оснащены герметическими пневмоприводами, отличаясь высоким уровнем электрической безопасности. Прежде, чем опускать в питьевой колодец мерный стакан из пластика, его следует хорошо вымыть. Для его фиксации сгодится как веревка с грузом, так и стенка колодезной шахты. Главное, добиться образования в стакане «воздушного мешка»: для этого вода должна доходить примерно до середины устройства.

Самодельный датчик уровня воды в колодце

Работает это простейшее приспособление таким образом:

Когда уровень жидкости в колодце повышается, это увеличивает давление воздуха внутри пластмассового контейнера.
Эту инерцию передает на датчик тонкий резиновый шланг, похожий на деталь велосипедного насоса.
Непосредственно внутри прибора поднимается мембрана, замыкающая контакт.
При снижении уровня в колодце мембрана переходит в нижнюю позицию, активизируя другую контактную группу.

Также можете посмотреть видео, где умелец сделал датчики уровня воды для колодца своими руками:

Благодаря большому ассортименту датчиков уровня воды можно без проблем подобрать наиболее удобный вариант для своего колодца. При этом в учет берется глубина шахты, специфика применяемого насоса и личные предпочтения. Наиболее надежными и удобными в использовании считаются радарные и ультразвуковые приспособления, не нуждающиеся в непосредственном контакте с водой. В тех случаях, когда устройство контроля за уровнем воды изготовляется самостоятельно, рекомендуется отдавать предпочтение поплавковым моделям или датчикам от стиральных машин.

Датчик уровня воды своими руками

Имеем приямок с очень не чистого вида жидкостью, состоящей из воды и примесей охлаждающей жидкости для резцов металлорежущего станка.

В качестве сигнала берется обычный дискретный сигнал 24В с обычного индуктивного датчика. Он отрабатывает на лепесток. Когда уровень воды в приямке растёт, поплавок поднимается ослабляя пружину. На конце пружины прикреплен лепесток, он поднимается за счёт разгибающей силы пружины. На лепесток, в свою очередь, отрабатывает индуктивный сенсор, подавая на катушку реле двигателя насоса, заставляя его откачивать воду с приямка. Для того, чтобы избежать частых включений отключений двигателя, в цепи датчик-катушка, стоит реле задержки выключения с уставкой на 10 минут.

Таким образом, при следующем срабатывании датчика, реле снова сработает и цикл повторится.

Конечно, для предохранения двигателя от сухого хода целесообразно поставить датчик протекания в патрубок, через который происходит откачка эмульсии. Но в нашем случае важна была простота конструкции. Вместо индуктивного сенсора можно использовать две пластины, соприкасающиеся друг с другом, что будет еще экономичнее.

Если вода или другая жидкость имеет однородный состав, тогда можно применить концу кто метрический одноэлектродный датчик уровня.

Например ДУ-1Н производителя «Рэлсиб», предназначенного для измерения уровня в различных типах жидкости. Датчик может работать в широких температурных пределах. Корпус не подвергается коррозии, состоит из высококачественной нержавеющей стали. В качестве изоляции используется керамика и фторопласт, это обеспечивает отличную изоляционную защиту. Устойчив ко многим механическим нагрузкам. Измерения не зависят от плотности жидкости. И не требует дополнительного ухода во время работы.

Второй вариант схемы датчика уровня

Это полностью функциональный контроллер уровня воды, управляемый МК Arduino. Схема отображает уровень воды в баке и переключает двигатель, когда уровень воды опускается ниже заданного уровня. Она автоматически отключает мотор, когда бак полный. Уровень воды и другие важные данные отображаются на ЖК-дисплее 16х2 точек. В авторском варианте схема контролирует уровень воды в дренажном баке (резервуаре). Если уровень бака низкий, электродвигатель насоса не включится, что обеспечивает защиту двигателя от холостого хода. Дополнительно звуковой сигнал генерируется, когда уровень в дренажном баке слишком низкий.

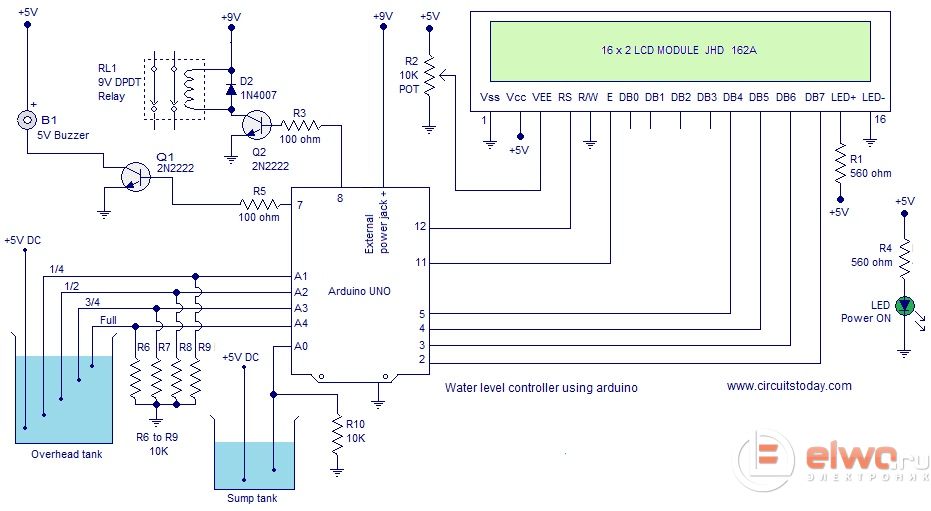

Схема уровня воды с помощью контроллера Arduino показано выше. Датчик в сборе состоит из четырех алюминиевых проволок длинной в 1/4, 1/2, 3/4 и полный уровень в баке. Сухие концы этих проводов подключены к аналоговым входам A1, A2, A3 и A4 Arduino соответственно. Пятый провод размещен в нижней части бака. Резисторы R6 – R9 уменьшают потенциал входов. Сухой конец провода подключен к +5V DC. Когда вода касается конкретного зонда, происходит электрическое соединение между зондом и +5V, потому что вода обладает некоторой электропроводностью. В результате ток течет через зонд и этот ток преобразуется в пропорциональное ему напряжение. Arduino читает падении напряжения по каждому из входных резистор для зондирования уровня воды в баке. Транзистор Q1 включает зуммер, резистор R5 ограничивает ток базы Q1. Транзистор Q2 управляет реле. Резистор R3 ограничивает ток базы Q2. Переменник R2 используется для регулировки контрастности ЖК-дисплея. резистор R1 ограничивает ток через его LED подсветку. Резистор R4 ограничивает ток через светодиодный индикатор питания. Полную программу для контроллера на Arduino можно загрузить тут.

Схемы автоматики

СХЕМА АВТОМАТИЧЕСКОЙ ОХРАНЫ АВТОМОБИЛЯ

ЛАМПОВЫЙ УНЧ НА 6Ф3П (6BM8, 6PL12, ECL82)

РЕМОНТ СОВЕТСКОГО КАЛЬКУЛЯТОРА

Конструктивные особенности и принцип работы

Конструкция измерителей уровня жидкости в резервуаре определяется такими характеристиками:

Функциональностью. По этому параметру все измерительные устройства этого класса классифицируют на уровнемеры и сигнализаторы уровня жидкости. Последние определяют конкретную точку наполненности емкости (максимальную и минимальную), а первые — постоянно контролируют уровень жидкости.
Принципом работы. В основу этого параметра заложена акустика, оптика, магнетизм, электропроводность и так далее. От принципа действия устройства зависит область его применения.
Методика измерения (бесконтактная или контактная).

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
Объем резервуара и материал, из которого он изготовлен.
Функциональное назначение емкости для накопления жидкости.
Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
Допустимость интеграции в систему автоматизированного управления.
Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Когда может пригодиться?

Представим ситуацию, когда у вас на дачном участке есть душ, основу которого составляет бак с водой, который наполняется либо через насос либо дождевой водой.

Часто узнать количество воды в резервуаре может быть утомительной задачей. Обычно вы поднимаетесь по лестнице и проверяете уровень вручную или вы услышите что вода переполняется сверху.

В наши дни появилось много разных электронных индикаторов уровня воды, но они часто имеют высокую цену и обычно сложны в установке. Большинство доступных систем используют электроды или поплавковые переключатели, которые могут быть головной болью в долгосрочной перспективе.

Мы решим эту задачу с совершенно другим подходом к знанию уровня воды – с использованием ультразвукового модуля и Ардуино. Преимущество этого метода заключается в том, что он бесконтактный, поэтому такие проблемы, как коррозия электродов, не будут влиять на эту систему. Кроме того, этот индикатор уровня воды Arduino намного проще устанавливать, чем обычные системы.

ОБЛАСТЬ ПРИМЕНЕНИЯ И ОСОБЕННОСТИ ВЫБОРА

Сфера применения распространяется на воду и водные растворы, нефтепродукты и смазочные материалы, пищевые напитки и стоки. При достаточной защищенности корпуса или бесконтактном замере такие датчики отслеживают уровень щелочей, кислот и вязких сред, включая агрессивные. Один и тот же тип датчика при этом может использоваться для разных целей.

В частности, при работе с водой и любыми невязкими жидкостями отличные результаты обеспечивают ультразвуковые, поплавковые, вибрационные, оптические, емкостные и гидростатические сигнализаторы и уровнемеры.

При работе с растворами кислот предпочтение отдается емкостным, вибрационным и герконовым датчикам. Для контроля пенных или липких сред лучше всего подходят емкостные радиочастотные приборы. При высокой вязкости рабочей среды помимо них стоит использовать вибрационные или ультразвуковые бесконтактные разновидности.

При подборе конкретного прибора последовательно учитывается:

состав и физико-химические параметры рабочей жидкости;
объем, форма и материал стенок резервуаров (некоторые датчики требуют врезки в стенки, что не всегда допустимо);
потребность в постоянном мониторинге или допустимость использования сигналов о достижении предельных значений;
коммутационные и интеграционные возможности приборов, требования к монтажу и обслуживанию.

При выборе датчиков для бытовых целей предпочтение отдается энергонезависимым, неприхотливым, надежным и долговечным устройствам. Большинство частных задач (отслеживание уровня воды насоса, колодца, бассейна) решает поплавковый кабельный датчик.

При необходимости постоянного контроля уровня воды в скважине устанавливаются гидростатические уровнемеры или сигнализаторы. Остальные разновидности использовать для этих целей нецелесообразно.

* * *

Выбор датчиков уровня

При выборе уровнемеров руководствуются следующими целями:

Вид измеряемой жидкости. Ее характеристики, находим паспортную плотность измеряемого материала. К каким веществам относится вещество, опасно для человека или нет.
Материал емкости, в которой будет производится измерение. От него зависит принцип действия уровнемера.
Нужен ли вам с датчика аналоговый стандартный сигнал или предпочтительнее работа в качестве реле. Некоторые модели имеют встроенные схемы для обработки аналогового сигнала и преобразуют его в сигнал битовой логики.
Необходимо знать пределы измеряемой величины, в очень длинных сосудах, с быстро меняющимся объемом, поплавковый конструктив работать будет не стабильно. В таком случае предпочтительнее радарный уровнемер.
Современные уровнеметры оборудуют жидкокристаллическим экраном с отображением параметров в реальном времени и возможностью сохранения максимальных и минимальных значений. В параметрах датчика задается несколько уровней срабатывания, на каждый уровень свой дискретный выход. Задается плотность среды в настройках.
Учитывают санитарные нормы для области применения. Например, в пищевой промышленности для измерения воды, напитков предъявляются высокие требования. Обязательно из нержавеющей стали.
Необходимость сертификатов. Например, некоторые измерители ростехнадзор должен проверить и утвердить для использования на опасных объектах. Некоторым требуется разрешение санитарно-эпидемиологической службы в основном для воды и пищевых продуктов.
Пригодность датчиков к применению во взрывоопасной среде. Применяются такие на нефтехимических производствах. Производитель гарантирует, что из-за таких систем во время всего срока службы не произойдет возгорание горючей среды, в которой она находится.
Нужно учитывать возможность механических воздействий на систему, вибрации, электромагнитных волн, агрессивных сред.
Наличие температурных перепадов системы, максимально возможные состояния.
Насколько важна точность измерений уровня, один из важнейших параметров.

Примеры датчиков, их параметры и область применения

Датчик емкостной ДЕ-1. Область применения: во взрывоопасных средах металлургической, химической промышленности, и др. Отслеживание величины уровня, а также значений температуры жидких сред и сыпучих материалов. Питание осуществляется 8 .. 30В постоянного тока. применяются в системах аварийной защиты.
ЭСУ-1К сигнализатор уровня. Корпус сделан из фторопласта и стали. Размещают во взрывоопасных средах. Источник питания располагается вне опасной среды. питание 127…220В. Измерение жидких материалов таких как вода, спирт, нефть. Чувствительный элемент помещается в измеряемый материал, принцип действия емкостной. Материал блока питания из алюминиевого сплава.
РУ-305 реле уровня. Отслеживание состояния уровня жидких веществ. Взрывобезопасное исполнение. Температура использования -50..+50С. Не используются в химически агрессивных средах. Строго работают в одном положении, наклон недопустим. Работает измерение путем перемещающегося поплавка с магнитом. Отрабатывает путем срабатывания герконов. Точность измерений до 5мм. питание 220В, ток 1А.
Сигнализатор уровня СУ-100. Измерение уровня жидких и твердых веществ. Напряжение питания 24В. В составе имеется электромагнитное реле, чувствительный элемент помещается непосредственно в исследуемую жидкость. Измеряют предельное положение твердых веществ: песок, гравий, зерна.
Rosemount 5600 радарный уровнемер. Бесконтактное измерение любого вида веществ. Важна правильность установки, от этого зависит точность измерений. Питание 24-240В. Прибор не терпит электромагнитных излучений. Взрывозащитный корпус. Имеет блок дисплея. Для уровнемера разработано собственное приложение, упрощающее настройку . Применяется для измерения температуры в емкости. Для правильного полноценного использования возможностей уровнемера требуется квалифицированная настройка прибора. Необходимо использовать параметры при настройке:
- расстояние между опорной точкой и уровнем;
- внутренний диаметр трубы;
- длина подсоединения уровнемера.

Существует огромное количество разновидностей датчиков в продаже . Выбор необходимо остановить на наиболее экономически выгодном варианте для конкретного проекта.

Горизонтальное расположение

Если сверху датчик установить не удается, его крепят горизонтально к стене резервуара. Магнит с поплавком устанавливают на рычаге с шарниром, а геркон помещают в корпусе. При подъеме жидкости в верхнее положение магнит подходит к коннтактам и датчик срабатывает, сигнализируя о достижении предельного положения.

При повышенной загрязненности или замерзании жидкости применяется более надежный поплавковый датчик уровня воды на гибком тросе. Он состоит из размещенной на глубине небольшой герметичной емкости с металлическим шариком с герконовым контактом или тумблером внутри. При совпадении уровня воды с положением датчика происходит переворот емкости и срабатывание контакта.

Одними из самых точных и надежных поплавковых датчиков являются магнитострикционные. Они содержат поплавок с магнитом, которые скользят по металлическому стержню. Принцип работы заключается в изменении продолжительности прохождения через стержень ультразвукового импульса. Отсутствие электрических контактов существенно повышает четкость срабатывания при достижении границы раздела сред заданного положения.

Необходимые для датчика материалы

2 микросхемы 4093;
2 панельки для микросхем;
7 по 500 ом резисторы;
7 по 2,2 Мом резисторы;
батарея 9 В;
гнездо для батареи;
плата для схемы 10 х 5 см;
8 латунных винтов для датчиков;
двухсторонний скотч или шурупы для крепления коробки к стене;
сетевой кабель. Длина кабеля зависит от расстояния от резервуара для воды до места, где будет расположен дисплей.

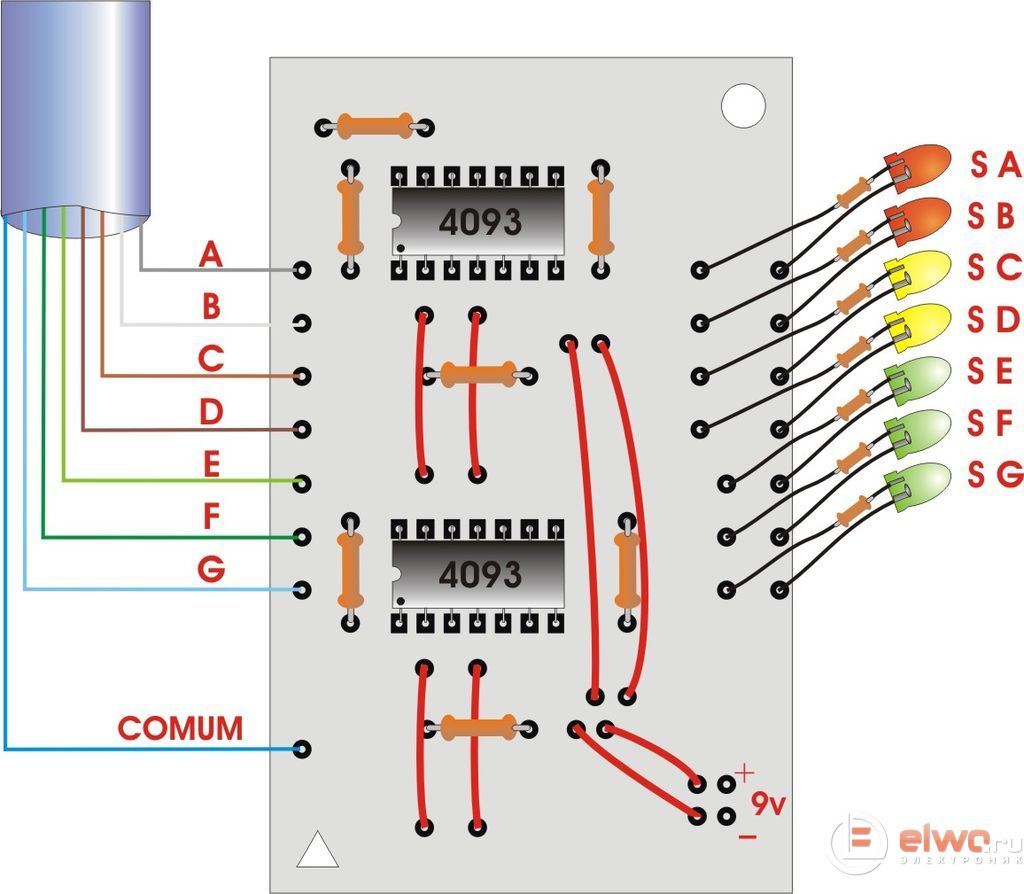

Итак, основа – это CI4093, что имеет четыре элемента. В этом проекте использовано две микросхемы. Тут мы имеем порты с одним входом на высоком уровне, а другие подключенные через резистор, обеспечивая высокий логический уровень. При помещении в эту логику нулевого входного сигнала, выход инвертора будет на высоком уровне и включает светодиод. Всего использовано семь из восьми элементов, из-за ограничений в кабельной сети.
