Почему не поднимается давление в системе отопления?

Виды регулировки систем отопления

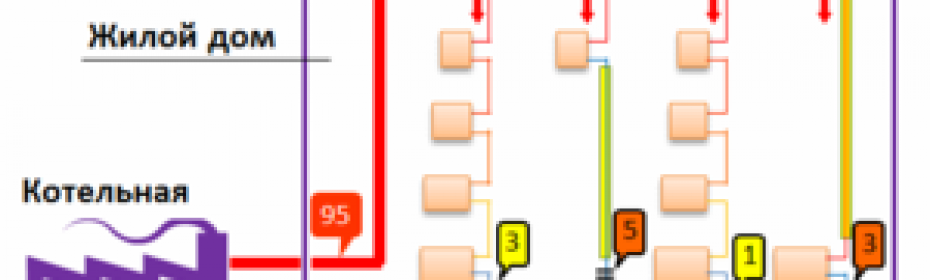

Регулировка системы отопления многоквартирного дома может осуществляться путем использования в системе труб различного диаметра. Как известно, скорость прохождения и давление жидкости и пара в трубопроводе зависят от диаметра отверстия трубы. Это и позволяет осуществлять регулировку давления в системе путём комбинирования труб с различным диаметром друг с другом.

Это максимальный диаметр труб, используемый в системе отопления. В подъездах для распределения тепла используются трубы диаметром 76-50 мм. Выбор зависит от размеров здания. Монтаж стояков производится из труб диаметром 20 мм. Концевики «лежаков» закрываются шаровыми кранами с диаметром 32 мм, которые устанавливаются обычно на расстоянии 30 см от крайнего стояка.

Однако такая регулировка системы отопления здания не позволяет эффективно выравнивать гибкое давление в системе. Таким образом, температура в жилых помещениях верхних этажей заметно понижается. Поэтому используется гидравлическая система отопления, которая включает в себя циркуляционные вакуумные насосы и автоматические системы регулирования давления.

При этажности домостроения выше двух этажей использование системы с подкачкой для циркуляции воды обязательно. Регулировка системы отопления многоквартирных зданий осуществляется чаще всего вертикальными системами водяного отопления, которые называются однотрубными.

Повышение давления из-за расширительного бака

Повышенное давление в контуре может наблюдаться из-за различных проблем с расширительным баком. Среди наиболее частых причин выделяются следующие:

неправильно рассчитанный объем бака;
повреждения мембраны;
неправильно рассчитанное давление в баке;
неправильно выполненная установка оборудования.

Чаще всего падение или повышение давления в системе наблюдается из-за слишком маленького расширительного бачка. При нагреве вода увеличивается в объеме, примерно на 4% при температуре в 85-90 градусов. Если бак очень маленький, то вода полностью заполняет его пространство, воздух полностью стравливается через клапан, при этом бак уже не выполняет свою главную функцию – компенсация теплового увеличения объем теплоносителя. Как итог, давление в контуре сильно повышается.

Чтобы решить эту проблему, необходимо правильно рассчитывать объем бака, который должен составлять не меньше 10% от общего объема воды в контуре для газового котла и не меньше 20%, если для отопления используется твердотопливный котел. При этом на каждые 15 литров теплоносителя используется мощность в 1 кВт. При расчете мощности следует определять объем по поверхностям нагрева, для каждого отдельно взятого контура, что позволяет получить максимально точные значения.

Причиной перепада давления может стать поврежденная мембрана бака. При этом вода заполняет емкость, манометр показывает, что напор в системе упал. Однако, если подпиточный кран открыть, то уровень давления в системе будет намного больше расчетного рабочего. Исправить ситуацию поможет замена мембраны баллонного бака или полная замена оборудования, если установлен диафрагменный бачок.

Неполадки работы бачка становится одной из причин, почему в отопительной системе наблюдается резкое падение или повышение рабочего давления. Для проверки необходимо полностью слить воду из системы, спустить воздух из бачка, затем начать заливку теплоносителя с замерами давления в котле. При уровне давления 2 бара в котле, манометр, установленный на насосе, должен показывать 1,6 бар. При других значениях для регулировки можно открывать запорный кран, через подпиточный крае добавить воду, сливаемую из бака. Такой метод решения проблемы работает для любого варианта подвода воды – верхнего или нижнего.

Неправильная установка бака также становится причиной резкого изменения давления в сети. Чаще всего из нарушений наблюдается установка бака после циркуляционного насоса, при этом давление резко повышается, тут же наблюдается сброс, сопровождаемый опасными скачками давления. Если ситуацию не исправить, то в системе может произойти гидроудар, все элементы оборудования будут подвергаться повышенным нагрузкам, что отрицательно сказывается на работоспособности контура в целом. Решить проблему поможет переустановка бака на трубу обратки, где ламинарное течение обладает минимальной температурой. Сам бак монтируется не посредственно перед отопительным котлом.

Причин, по которым наблюдаются резкие скачки давления в системе отопления, множество. Чаще всего, это неправильный монтаж и ошибки в расчетах при выборе оборудования, неправильно произведенные настройки системы. Повышенное или пониженное давление крайне негативно сказываются на общем состоянии оборудования, поэтому следует предпринять меры для устранения причины проблемы.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

контролирует уровень теплоносителя в контуре отопления;
если в системе температурный режим понизился, он компенсирует объем теплоносителя;
когда меняется давление в системе, бак выполняет функцию буферной зоны;
излишки теплоносителя удаляет из системы в канализацию;
выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

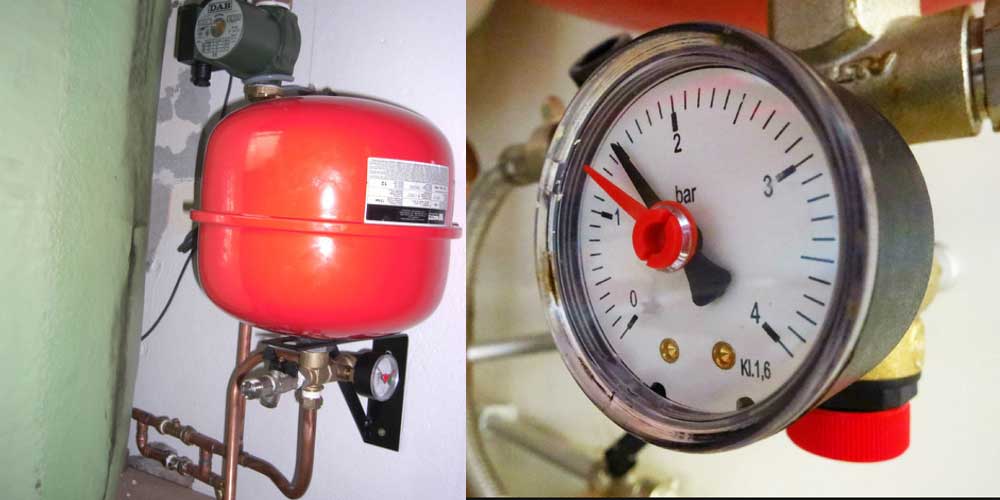

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

простота самостоятельной установки;
устойчивость к коррозии;
работа без регулярной доливки теплоносителя;
отсутствие контакта воды с воздушной средой;
работоспособность в условиях повышенной нагрузки;
герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Как контролировать давление

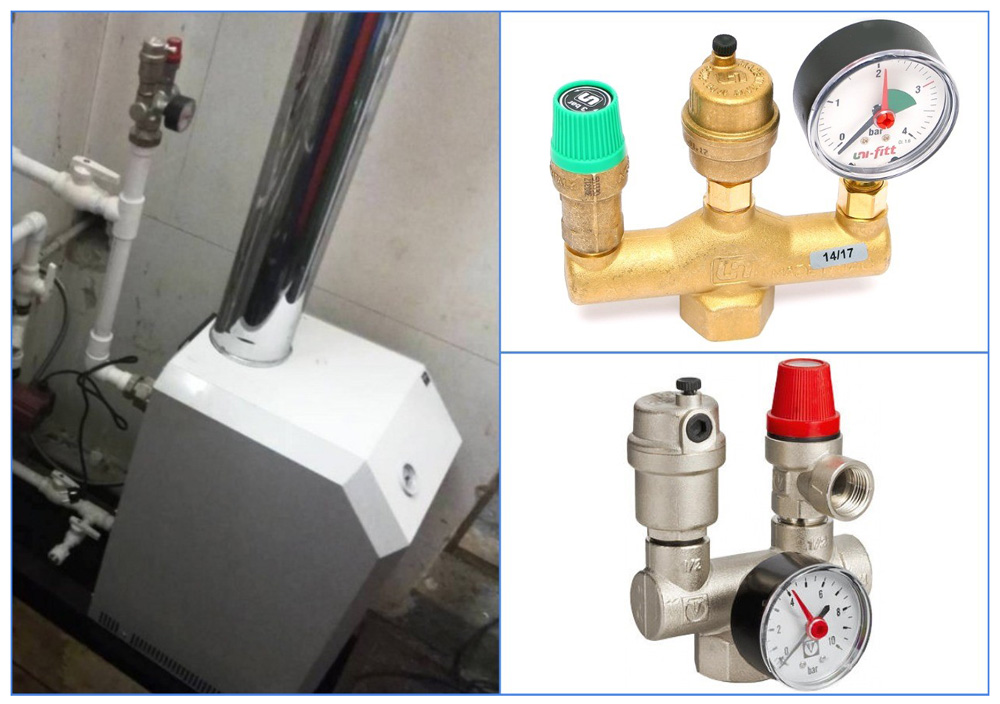

Чтобы контролировать самому давление в системе отопления, требуется установка оборудования для контроля. Это манометры с трубкой Бурдона, их расчет монтажа производится по документам, которые регламентируют установку. Их способ работы довольно прост, в систему они устанавливаются с помощью трехходовых кранов, это обеспечивает продувку. Если приобрести для врезки эти краны, то их можно установить, даже не выключая всю систему. Это намного лучше и удобней.

Определение выбора мест установки включает такие основные позиции:

если присутствуют грязевики, то манометры устанавливаются до и после них. Это необходимо включить в расчет комплектующих для отопительной системы;
после и перед циркуляционными насосами;
после и перед отопительным котлом. Если пользуетесь для отопления камином, то манометры не требуются;
если используется регулятор, то в расчет нужно включить монтаж манометров после и до него;
возле выхода от теплогенератора.

Вероятные поломки и работы по исправлению

через несколько лет дает сбои

Если вы видите, что происходят эти неисправности, то необходимо предпринять соответствующие меры, но сперва нужно определить, какая конкретно неисправность является причиной сбоев в системе. Разберем основные причины, которые встречаются в системах отопления:

как правило, появляется такая неисправность, как скрытая утечка при разводке трубопроводной системы. Все варианты отопительных систем могут подвергнуться этой проблеме (исключение только инфракрасные). Для определения причины, помещения нужно обследовать с помощью тепловизора, он выявит дефектные места. Утечка может быть удалена несколькими способами, чаще всего это установка нового участка, подтяжка очень слабого крепления, отдельного участка системы. Желательно это выполнить вовремя, чем затем тратится на капитальный ремонт системы отопления в доме.
бывает и так, что в снижении давления виноват не трубопровод, а другое оборудование. Причинами могут быть такие неисправности, как деформация мембраны в расширительном бачке. В этом случае нужно осмотреть непосредственно компенсационный бак. Ремонт в данном случае состоит только в установке нового ниппеля. Такая неисправность убирается очень быстро. Но причиной бывает разрыв мембраны или неверный расчет размера бака. В этом случае нужна установка нового оборудования, точнее замена расширительного бачка;
причиной снижения давления может быть и такая проблема, как образование трещины на теплообменнике. Случается это во время эксплуатации водного отопления, но возможна и такая причина, как полный физический его износ или брак при изготовлении котла. В этом случае вероятно потребуется установка нового оборудования. Особенно тщательно необходимо следить за газовым оборудованием многоэтажного дома;
иногда давление снижается не из-за поломки отопительной системы. В трубопроводе может быть воздушный карман, из него воздух со временем выходит, дом начинает хуже обогреваться, давление понемногу снижается. Необходимо отыскать этот карман, удалить весь воздух из системы. Но если отопительную систему смонтировать правильно, то эта проблема просто не появится. Потому, когда происходит установка, нужно внимательно соблюдать все этапы, чтобы соединить узлы точно по инструкции.

Что делать, когда давление в системе повышается

Но не все время давление в системе отопления снижается, бывает и так, что давление в системе частного дома увеличивается. Причинами этих неисправностей могут быть:

неисправности в регуляторе. При понижении температуры, он может давать сигнал на отключение подачи воды от котла. Принцип устройства системы отопления допускает эту возможность, но исправить проблему очень легко: никакой расчет тут делать не требуется, нужно отрегулировать настройки регулятора, чтобы не было полного закрытия клапанов;
при поломке автоматики, то есть, если расчет и установка были сделаны неправильно, система может все время подпитываться, а давление увеличиваться. Для устранения неисправности нужно закрыть одну линию, затем наладить автоматику циркуляции теплоносителя;
человеческий фактор. К примеру, один из кранов закрыт, задвижка после профилактических мероприятий просто не была открыта. Зачастую это случается, если происходит отопление камином. Внимательно посмотрите на все краны подачи воды, если необходимо, то откройте их;
причиной высокого давления бывает и воздушная пробка (так же, как и снижения). Ее нужно обнаружить и убрать;
увеличивается давление из-за загрязненности фильтра. В этом случае необходимо сделать правильно его чистку, затем протестировать отопление дома. Иногда необходима установка нового фильтра для отопительной системы.

Нормы и требования

Современные многоквартирные дома могут иметь несколько видов отопления:

иметь центральное подключение от коммунальных предприятий;
иметь собственную котельную и источник тепла, который далее приводит к его распространению до потребителя;
в квартире может быть установлен собственный, независимый источник отопления – газовый, электрический котел.

Если мы говорим о базовом показателе давления в доме, такого как «хрущевка», то зачастую уровень давления находится при идеальных условиях в пределах 6-9 Атм. Практика показывает, что при выработке ресурса, эффективность системы отопления резко падает. В настоящий момент, несмотря на то, что вмешательство в работу системы отопления категорически запрещено, самостоятельные работы, ремонт или замена радиаторов и трубопроводов, уменьшение условного прохода труб из-за ржавчины и отложений – давление может падать вплоть до 1-3 Атм. Конечно, это можно заметить по температуре отопительных приборов, которая падает до 30-40 градусов.

Почему поднимается давление в котле отопления

Заполнение контура отопления производится при соблюдении точной последовательности действий, отступление от правил приводит к сбоям в работе системы. При сезонном запуске системы необходимо произвести настройку регулируемых вспомогательных элементов и зафиксировать положение вентилей в правильном положении.

Воздушная пробка в системе

Тепловизор показывает пробку

При сбоях в работе системы отопления, выраженных в произвольном повышении давления, температура теплоносителя иногда понижается и возникает блокировка котла. Как следствие, в таких ситуациях, происходит разбалансировка в функционировании системы, приводящая к отказу дорогостоящих элементов.

К подобным последствиям может привести завоздушивание контура, а образовавшиеся пробки признают распространенной причиной, по которой растет давление в котле.

Возникновение воздушных пробок может произойти в силу ряда причин:

неисправность оборудования;
запуск системы произведен с нарушениями;
отказ автоматики;
образование трещин в корпусе теплообменника.

Выше указанные последствия становятся результатом пренебрежений установленными правилами эксплуатации системы отопления.

К указанным поломкам могут привести следующие действия:

заполнение контура ГВС осуществляется из верхней точки;
при запуске производится ускоренное заполнение системы водой;
перед запуском не проведена проверка, в которой нуждаются воздухоотводчики, а также каждый кран маевского;
не произведен спуск воздуха из радиаторов после ремонта;
вибрирующая крыльчатка, которой оборудован циркуляционный насос, медленно осуществляет подкачку воздуха, вызывая проблему с циркуляцией.

Устраняются такие неполадки путем сброса давления из контура отопления. Далее производят заполнение контура водой, осуществляемое с нижней точки

Важно учитывать, что в процессе заполнения системы необходимо держать открытыми краны, спускающие воздух. Заполнение производится постепенно без лишней спешки, а сигналом окончания процесса служит появление воды в верхней точке системы

Неисправности расширительного бачка

Расширительный бачок может выглядеть как отдельный настенный элемент, так и в виде части котла. Он предназначен для сбора излишков теплоносителя из контура отопления. При нагреве воды в системе ее объем может увеличиваться до 4-х %, а расширительный бачек предназначается для компенсации этой разницы.

Неправильный расчет объема системы может привести к установке бачка меньшей вместительности, чем необходимо для компенсации. В этом случае весь избыток воды не может покинуть систему и это становится объяснением, почему растет давление. На габариты бачка также влияет мощность установленного котла.

Скрытой поломкой считают разрыв мембраны в расширительном баке. Такое повреждение заметить можно не сразу, а тем временем незафиксированный теплоноситель может заполнить всю внутреннюю полость. Напор в контуре при этом снизится, но если, в этой ситуации, подпитать систему, то это приведет к произвольному повышению давления.

Другие причины повышения давления

В поле зрения попадают и прочие неисправности, которые могут объяснить, из-за чего растет давление в системе отопления. Если не проводить регулярную проверку показателей давления в системе, то неприметные неполадки могут стать причиной дорогостоящего ремонта.

Если окажется заблокированной арматура, то в момент забора напор станет повышаться, а контрольные датчики блокируют оборудование. Во избежание последствий, вызванных этой причиной, при запуске необходимо производить осмотр вентилей и кранов, чтоб убедиться в исправности клапанов.
Грязь и ржавчина, постепенно собирающаяся в системе способна засорить фильтр-сеточку. Поэтому, следует либо регулярно производить чистку этого элемента, а если не поможет промывка фильтров, то стоит установить промывной или магнитный фильтр. При правильном устройстве таких элементов напор выше допустимого не поднимается.
Выйти из строя может контроллер или терморегулятор, а проблемы с автоматикой приводят к негативным последствиям. Причиной может послужить, как преждевременный износ, так и заводской дефект. Кроме всего, сбой в работе этих элементов может быть спровоцирован неверным подключением.

Такие неполадки можно вовремя определить только при условии систематического наблюдения за показаниями контрольных приборов. Они не способны резко нарушить работу системы, но способны постепенно изменять показатели, подвоя к критической точке, при которой котел работает под нагрузкой.

Правила выбора и монтажа труб

Выбор между стальными или полипропиленовыми трубами при любой циркуляции происходит по критерию возможности их использования для горячей воды, а также с позиций цены, легкости монтажа и срока эксплуатации.

Стояк подачи монтируют из металлической трубы, так как через него проходит вода самой высокой температуры, а в случае печного отопления или неисправности теплообменника возможен вариант прохождения пара.

При естественной циркуляции необходимо использовать диаметр труб несколько больший, чем в случае применения циркуляционного насоса. Обычно, для обогрева помещений до 200 кв. м, диаметр коллектора разгона и трубы на входе обратки в теплообменник равен 2 дюймам.

Это вызвано меньшей скоростью воды по сравнению с вариантом принудительной циркуляции, что приводит к следующим проблемам:

снижение объема переносимого тепла за единицу времени от источника к обогреваемому помещению;
появление засоров или воздушных пробок, с которыми не сможет справиться небольшого напор.

Особенное внимание при использовании естественной циркуляции с нижней схемой подвода подачи необходимо уделить проблеме удаления воздуха из системы. Он не может полностью отводиться из теплоносителя через расширительный бак, т.к

закипающая вода поступает сперва в приборы по магистрали, расположенной ниже чем они сами.

При принудительной циркуляции напор воды сгоняет воздух к установленному в наивысшей точке системы воздухосборнику – устройству с автоматическим, ручным или полуавтоматическим управлением. С помощью кранов Маевского в основном производится регулировка теплоотдачи.

В гравитационных отопительных сетях с подачей, расположенной ниже приборов, краны Маевского применяются непосредственно для стравливания воздуха.

На всех радиаторах отопления современного типа присутствуют устройства для выпуска воздуха, поэтому для предотвращения образования пробок в контуре можно делать уклон, сгоняя воздух к радиатору

Воздух также может отводиться с помощью воздухоотводчиков, установленных на каждом стояке или на воздушной линии, проложенной параллельно магистралям системы. Из-за внушительного количества устройств для отвода воздуха гравитационные схемы с нижней разводкой применяются крайне редко.

При слабом напоре небольшая воздушная пробка способна полностью остановить систему обогрева. Так, согласно СНиП 41-01-2003 не допускается прокладывать без уклона трубопроводы систем отопления при скорости движения воды менее 0,25 м/с.

При естественной циркуляции такие скорости недостижимы. Поэтому кроме увеличения диаметра труб необходимо соблюдать постоянные уклоны для вывода воздуха из системы отопления. Уклон проектируют из расчета 2- 3 мм на 1 метр, в квартирных сетях наклон достигает 5 мм на погонный метр горизонтальной линии.

Уклон подачи делают по ходу движения воды, чтобы воздух двигался к баку-расширителю или системе, стравливающей воздух, расположенной в верхней точке контура. Хотя можно сделать и контр-уклон, но в этом случае необходимо дополнительно установить клапан для отвода воздуха.

Уклон магистрали обратки делают, как правило, по ходу движения охлажденной воды. Тогда нижняя точка контура будет совпадать с входом обратной трубы в теплогенератор.

Самая распространенная комбинация направления уклона подающей и обратной труб для удаления воздушных пробок из водяного контура с естественной циркуляцией

При установке теплого пола небольшой площади в контуре с естественной циркуляцией необходимо не допустить попадания воздуха в узкие и горизонтально расположенные трубы этой обогревательной системы. Необходимо поставить устройство удаления воздуха перед теплым полом.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
Динамическим называют напор, с которым вода движется по системе.
Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

для зданий до 5 этажей – 3-5 атмосфер;
в девятиэтажных домах – это 5-7 атм;
в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

на выходе и на входе из отопительного котла;
с двух сторон циркуляционного насоса;
по обе стороны фильтров;
в точках системы, расположенных на разной высоте (максимальной и минимальной);
поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

на сильный перегрев воды;
сечение труб не соответствует норме (меньше, чем требуется);
засорение труб и отложения в приборах отопления;
наличие воздушных пробок;
производительность насоса выше, чем требуется;
в системе перекрыты какие-либо ее узлы.

При понижении:

о нарушении целостности системы и утечке теплоносителя;
поломка или сбой в работе насоса;
может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
отток теплоносителя из отопительного в контур носителя;
засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.
