Автоматические выключатели дифференциального тока (АВДТ, дифференциальные автоматы, дифавтоматы) – комбинированные устройства широкого применения, защищающие людей, оборудование и имущество от основных опасностей, связанных с электрическим током.

Дифавтоматы обеспечивают защиту:

 – людей от поражения электрическим током (прикосновение к оголенному проводу или к корпусу устройства, оказавшегося под напряжением)

– электрооборудования и питающих сетей от выхода из строя, в результате короткого замыкания или перегрузки.

– недвижимости от возгорания, связанного с неисправностями электропроводки и приборов (утечка тока на землю, некачественная изоляция и другие причины)

Принципы работы дифавтомата вы можете прочитать в статье УЗО Википедии

От УЗО дифференциальный автомат отличается наличием встроенной защиты от перегрузки и короткого замыкания, т.е. дифавтомат – это комбинация УЗО + автоматический выключатель в едином корпусе.

В России, использование устройств дифференциальной защиты внутридомовых и внутриквартирных сетей – обязательно, согласно 7 –го издания Правил устройства электроустановок (ПУЭ)

Дифференциальные автоматы производства компании ABB – одного из самых популярных на мировом и российском рынке брендов, это устройства, отличающиеся повышенной надежностью, качеством и уровнем безопасности.

В предложении ABB представлено несколько видов дифференциальных автоматов, с различными техническими параметрами.

Дифференциальные автоматы DS200  предназначены для использования на коммерческих и промышленных объектах. Модификации DS201 и DS202 подходят. для примениения в жилых помещниях.

Все эти устройства входят в программу оборудования System pro M compact

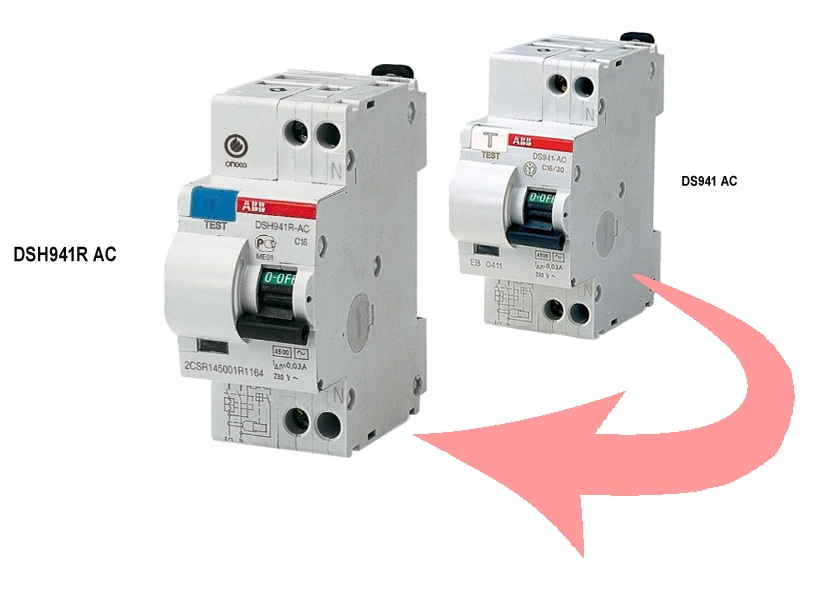

В рамках этой же программы, несколько лет назад АББ была представлена серия дифавтоматов ABB DS9**, изделия которой, на данный момент сняты с производства. Самая популярная модификация этой серии DS941 AC впоследствии реинкарнировалась в программе Compact Home, в виде серии дифференциальных автоматов DSH941R AC.

Сохранив все достоинства 941-й серии, новый продукт обновился в части дизайна, что немаловажно, учитывая рост производства поддельных устройств, опасных для эксплуатации. Новые дифавтоматы вы можете узнать по синей кнопке «Тест» с рельефной буквой T.  Дифференциальные автоматы DSH941R производятся на заводе SACE (Италия), входящем в концерн ABB

Новая серия также предназначена для установки в жилых помещениях, на коммерческих и промышленных объектах.

Настоятельно рекомендуем приобретать модульные устройства защиты – автоматы, УЗО, дифавтоматы ABB только у официальных партеров ABB в России. Учтите, что рынки насыщены китайскими подделками, использование которых ставит безопасность вашего имущества и даже Вашу жизнь под угрозу.

DSH941R

1. Главная
2. DSH941R

Дифференциальные автоматические выключатели DSH 941R AC – это новая серия устройств, пришедшая на смену устройствам серии  DS9, а точнее  модификации DS941 AC серии DS9.

Дифференциальные автоматы DS9 предназначались для использования исключительно в однофазных сетях. Изначально, в серию входили три вида автоматов: DS941, DS951 и DS971. Различались они, величиной номинальной отключающей способности (Icn). Для аппаратов DS941 данная величина составляла 4,5кА, автоматы DS951 имели Icn  6кА, а DS971 – 10кА. В каждой модификации предусматривались устройства с магнитным расцепителем типа А (переменный и пульсирующий постоянный ток)  и типа АС (переменный ток). Т.е. всего шесть видов устройств. Постепенно, дифавтоматы типа DS941 A, DS951A,  DS951 AC, DS971 A и DS971 AC были сняты с производства. Вместо них рекомендовано использовать более  основательные устройства серий DS201и DS200. А вот от модификации DS941 AC отказываться не стали. Эти устройства являлись уникальными в предложении АББ. Они компактны, удобны в эксплуатации и относительно недороги. В отличие от китайских поделок различных торговых марок, эти устройства имеют не электронный, а электромеханический расцепитель по дифференциальному току. Потому, их работоспособность не зависит от напряжения в сети, или от источника питания. По своим техническим параметрам автоматы DS941 AC отлично подходили для использования в жилых помещениях, в офисах, и небольших общественных зданиях. Т.е. идеально вписывались в концепцию линейки оборудования Compact Home. Потому, совершенно закономерно, что сняв с производства модификацию DS941 AC серии DS9 , разработчики АББ представили потребителям аналогичную по характеристикам серию DSH941R AC, но, уже в рамках линии Compact Home. Впрочем, слегка изменился внешний вид устройств: поменялся вид кнопки Тест и конечно, изменилась маркировка.

Кстати, дизайн обновили еще и из соображений безопасности. В какой-то момент, дифференциальные автоматы DS941R AC стали настолько популярны, что на потребителей обрушился шквал подделок. Понятно, что высоким качеством подделки не отличались.

АВДТ DSH941R AC, типы устройств:
