Размер дюбель-бабочки

Разнообразие на строительном рынке

Чтобы осуществить надежное крепление в гипсокартон, необходимо использовать не обычные саморезы, а специальные дюбеля, предназначенные для гипсовых материалов. Чтобы разобраться какой вид креплений лучше всего, давайте рассмотрим каждый из предложенных вариантов.

Дюбель “Дрива”

Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.

Толщина полотна должна быть не менее 9 мм.

Чаще всего дюбеля “Дрива изготавливаются из пластика, но бывают и металлические.

Металлическая “Дрива — такой вид не позволяет сорвать грани дюбеля, надежно фиксируя навесную конструкцию

• Считаются самым легким видом крепления для гипсокартона.
• Фиксация осуществляется за счет редкой и широкой резьбы. Такой способ не позволяет крошиться гипсу, обеспечивая надежную фиксацию дюбеля для гипсокартона.
• Для “Дривы не требуется предварительное сверление отверстия. Дюбель можно вкрутить при помощи обычной отвертки или шуруповерта.

Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.

Как навешивать предметы на стену из гипсокартона

Большой выбор Саморезов для гипсокартона на сайте ЭпицентрК◦UA ☛ ∘∘∘ https://epicentrk.ua/shop/samorezy/fs/material-ustanovki-dlya-…

Дюбель “Зонтик”

Еще одна разновидность крепления, внешне напоминающая зонтик.

Его можно использовать не только для гипсокартона, но и для других материалов: ДСП, армированные пустотелые перекрытия.

• Если сравнивать его с другими видами, то он по праву считается самым мощным крепежом. Поэтому чаще используется для навески шкафов, водонагревателей и карнизов для штор.
• Раскрываясь в пустоте, “зонтик распределяет всю нагрузку на большой площади, что не позволяет гипсокартону испытывать напряжение в одной точке.
• Может быть укомплектован Г-образными крючками, крюками и шурупами с проушиной.

Различные варианты дюбелей имеющихся в продаже

Дюбель “зонтик чаще используют для навесных потолков, к примеру, такой вид крепежа способен выдержать увесистую люстру.

“Зонтик”, он же “Молли — подходит для различных конструкций и материалов

Дюбель “U”

Вид крепления, который изготавливается из полипропилена.

Довольно практичный крепеж, прекрасно фиксирующий нетяжелые предметы на гипсокартоне.

• Может быть двух вариантов: с бортиком (упорная шайба) и без борта. Отличие лишь в том, что наличие борта не позволяет дюбелю провалиться в материал.
• Цена довольно приемлема, все-таки это пластик.

Стандартный полипропиленовый дюбель: вверху – для бетона, внизу – для гипсокартона

Дюбель “Бабочка”

А вот теперь вашему вниманию предстанет дюбель для гипсокартона бабочка, о котором наверняка все слышали. Этот дюбель самый распространенный, так как его используют не только строители, но и люди, не имеющие никакого отношения к стройке.

Его достоинства ответят на вопрос, почему он столь популярен?

• Толщина одного пластикового дюбеля 10-12 мм, что вполне достаточно, чтобы выдержать несколько циклов вкручивания и выкручивания саморезов.
• Упор, который образуется с противоположной стороны гипсокартона, распределяет нагрузку на большую площадь, делая место сверления менее уязвимым.
• Продольные ребра не дают дюбеля прокрутиться, что увеличивает эксплуатационный срок крепежа для гипсокартона.

Как видите, вышеописанные характеристики позволяют сказать, что данный вид креплений прекрасно подходит для работ с гипсокартоном. На него можно навешивать не только светильники и картины, но и крепить навесные шкафы, кронштейны для телевизоров и многое другое.

Посмотрите на фото, как дюбель бабочка ведет себя в материале.

Видно, что упор достаточно плотный, он позволяет избежать случайных срывов крепления

Крепление для гипсокартона

Варианты крепления

Гипсокартон – это популярный сегодня материал, который позволяет выровнять стены, потолок. Крепление к базовой поверхности ГКЛ может выполняться при помощи клея или же специальной обрешетки.

Использование специальных саморезов позволяет с успехом фиксировать на стенах из этого материала различные конструкции.

Такой крепеж отличается повышенной прочностью, способен выдерживать существенные нагрузки, которые достигают десятков килограмм. Работа с бабочкой не представляет сложности, вам лишь необходимо подобрать качественные дюбеля и используемые шурупы.

Многие домовладельцы не уделяют должное внимание вопросам выбора крепежа для гипсокартонных стен. Тогда как использование некачественного крепежа на поверхности стен из ГКЛ приведет к появлению перекосов, растрескиванию швов и повреждению штукатурки

Дюбель-бабочка

Можем порекомендовать вам использовать «бабочку», которая обеспечит максимально надежное, прочное крепление.

В специализированных магазинах, которые торгуют ГКЛ и крепежом к нему, вы можете найти десятки разновидностей бабочек, которые различаются своими размерами. По показателям прочности такой крепеж даже превосходит аналогичные по своей конструкции металлические фиксаторы.

При этом работа с бабочкой отличается простотой, а сам крепеж имеет доступную стоимость. Дюбель бабочка для гипсокартона состоит из нейлонового дюбеля и металлического самореза. Нейлоновый крепеж имеет специальные крылья-фиксаторы, которые при вкручивании шурупа начинают раскрываться и прочно фиксируются в листе гипсокартона.

На задней стенке ГКЛ образуется жесткий упор, который обеспечивает неподвижность и прочность фиксации. Отдельные варианты бабочки для гипсокартона имеют небольшие бортики, препятствующие прокручиванию самореза при его фиксации.
Крепеж бабочка имеет в стандартном исполнении длину порядка 100 миллиметров, а толщина составляет 8-10 миллиметров.

Для работы с потолочным тонким гипсокартоном можно использовать саморезы с меньшим диаметром и длиной. В продаже вы можете найти различные разновидности этого крепежа, которые имеют усиленные крылья, позволяющие выдерживать существенную по своей массе нагрузку. Выбор той или иной разновидности выполняется в зависимости от нагрузки, которая будет приходиться на ГКЛ в последующем.

Что нужно знать еще о крепежах?

Помимо специальных крепежей можно использовать и универсальный дюбель “U из полипропилена. Внешне он похож на обычный дюбель-гвоздь, однако даже на ощупь вы определите его большую эластичность. Особенность такого дюбеля заключается в его способности скручиваться в узел при попадании в пустотелый материал, например, в пустоту между листом гипсокартона и стеной. В плотных материалах крепеж ведет себя, как обычный дюбель.

Если вы работаете шуруповертом, то ограничивайте его усилие при работе с гипсокартоном. При сверлении отверстий под дюбели обязательно отключайте ударный режим, если таковой имеется в вашей дрели или шуруповерте. В случае если стена облицована плиткой, вам понадобится сверло с победитовым наконечником без ударного режима. Устанавливать крепеж проще простого, но и здесь нужно знать кое-какие нюансы. В гипсокартоне отверстие нужно сверлить по диаметру такое же, как и толщина дюбеля, а длина отверстия должна превышать длину самореза на 5 мм. Дюбель следует вставлять только в очищенное от пыли и крошки отверстие.

Методика составления рейтинга

Рейтинг дюбелей составлялся по восьми параметрам. За каждый из которых начислялся определенный балл.

*- комплект из дюбеля и самореза

Корректировка самореза

Важное свойство любого дюбеля — возможность откорректировать завернутый саморез. Вывернуть обратно, заменить на другой. . В зависимости от механики удерживающих свойств дюбелей не все они позволяют беспрепятственно выкрутить шуруп или винт обратно и снова вкрутить.

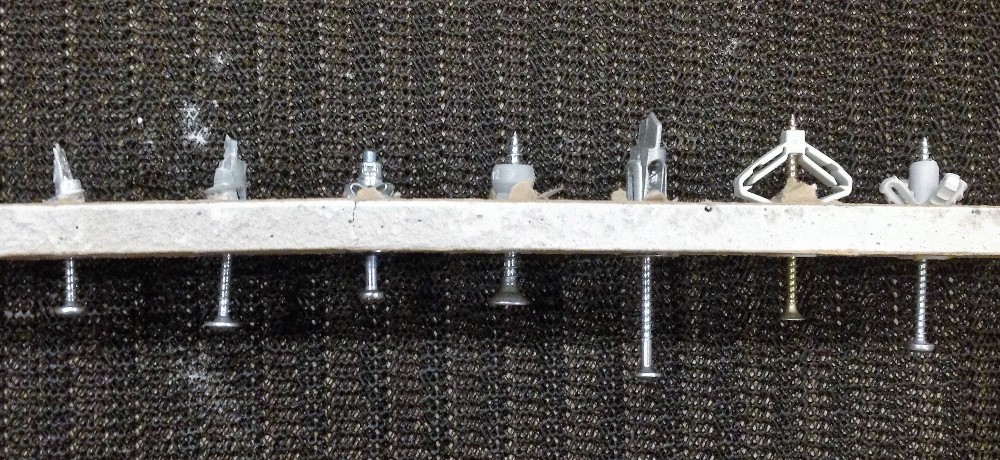

В зависимости от механики удерживающих свойств дюбелей не все они позволяют беспрепятственно выкрутить шуруп или винт обратно и снова вкрутить.

Дюбели, где упор создается с помощью отламывающего хвостовика, работают строго однократно. Это образцы №2 и №4. Если понадобится выкрутить саморез, то придется удалять и весь дюбель, а на его место ставить новый.

Основные характеристики

Во внутренней полости отчетливо видны четыре сегмента зоны деформации.

Ответного отверстия в хвосте дюбеля нет. По задумке для изготовителя шуруп будет прорезать слой пластика, что придаст соединению повышенную прочность.

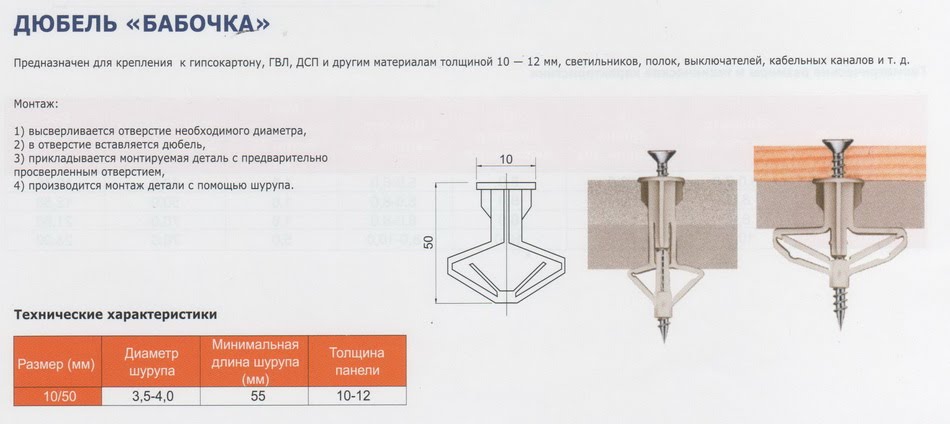

Схема установки дюбеля-бабочки

Особенности применения

Бабочка для гипсокартона устанавливается намного проще, чем аналогичные средства, используемые в бетонных и кирпичных стенах. Понадобятся шуруповерт и сверло соответствующего диаметра:

1. Выбирается месторасположение для будущего крепежа.
2. Высверливается отверстие соответствующего размера. Если возникают сомнения, можно посмотреть на маркировку самого дюбеля. Нужно помнить, что гипс достаточно мягкий и даже при меньшем диаметре дыры стопорные ребра войдут в панель, если слегка надавить.
3. Шуруп продевается в крепежный элемент, который необходимо установить. Это крюк, зажим или кронштейн.
4. Саморез закручивается до упора, пока стопорные усы полностью не разложатся и плотно прижмутся к панели, увеличивая площадь соприкосновения. Таким образом, нагрузка, которую выдержит один дюбель-бабочка, доходит до 24 кг.

Важно! Если расстояние от внутренней поверхности панели до стены недостаточное, можно высверлить дополнительное отверстие сверлом того же диаметра глубиной на 5 мм больше, чем длина дюбеля

Классификация креплений для гипсокартона бабочка

Гарпунный принцип можно считать главным в устройстве крепежа для ГКЛ. Благодаря этому принципу обеспечивается прочное, надежное крепление. По сути всего выделяет две группы таких креплений.

Виды креплений дюбелей-бабочка:

• Проходные. Служат для крепежа на потолке. Этот вариант хорош для массивных люстр, спортивного инвентаря и других приспособлений, предполагающих большую нагрузку на крепление.
• Разжимающиеся. Данный вид крепежа применяется при подвешивании не очень тяжелых предметов (до 15 кг).

Ну а по своей конструкции дюбель может быть: гвоздь, пробка, молли, саморез, распорный, болт, мунго, анкер, винт, дюбель-бабочка.

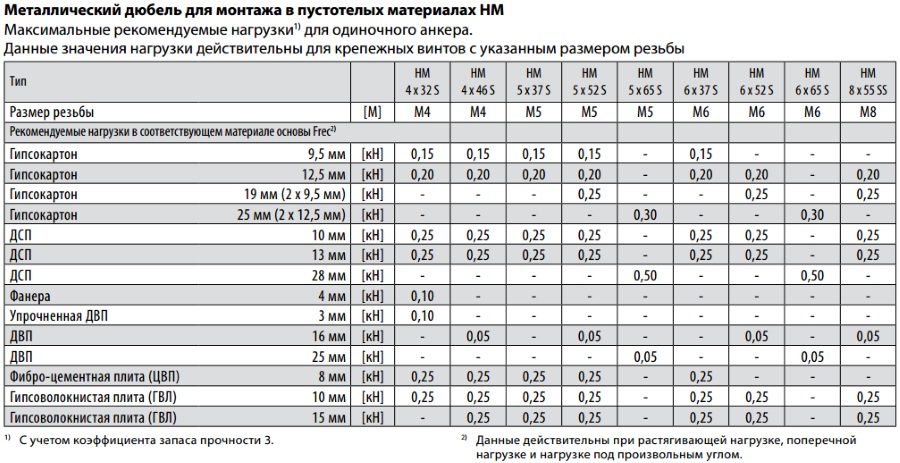

Металлический дюбель предполагает разные варианты сплава: латунь, нержавеющая сталь и пр. А пластиковый дюбель делается из нейлона, полиэтилена и т.д. По способу монтажа дюбели подразделяются на забивные и вкручивающиеся.

Особенности монтажа

Установка металлического дюбеля для пустотелых конструкций производится методом предварительного монтажа. Сначала на посадочное место устанавливается крепеж, а затем к нему прикрепляется требуемый элемент.

Последовательность монтажа дюбеля Молли при помощи специального инструмента следующая:

• в базовом основании бурится отверстие нужного диаметра

• винт дюбеля устанавливается в монтажный инструмент

• дюбель до упора вставляется в подготовленное отверстие

• с помощью инструмента закрепляется дюбель. При этом происходит вытягивание винта, в месте вырезов упоры втулки разводятся и плотно прилегают к базовому основанию

• инструмент отсоединяется, винт выкручивается

• присоединяется конструкция или деталь и винт затягивается

Смотреть технологию монтажа “дюбеля-бабочки” ниже:

Возможна установка анкера и с помощью обычных монтажных плоскогубец.

Подбор крепежного изделия основан на его соответствии толщине базового основания и требуемой нагрузке. Максимально допустимая толщина основания указана в маркировке. Ниже рекомендуемые допустимые нагрузки на металлический дюбель для пустотелых оснований (по инструкции FISCHER).

Монтаж дюбеля Бабочка

Для проделки отверстий под дюбель типа Бабочка выбирают сверло диаметром 10мм. Рассмотрим, как выполнить крепление с помощью данного дюбеля:

1. На гипсокартонном листе размечают точки крепления и сверлом подходящего диаметра проделывают отверстия. Если за листом недостаточно места для внедрения дюбеля и самореза, отверстие просверливают глубже уже в самом основании (в стене) так, чтобы дюбель вошел на всю длину.
2. В отверстие вставляют дюбель вручную или с помощью молотка.
3. Если навешиваемая конструкция не имеет навесных петель, ее прикладывают к точкам крепления, предварительно проделав в ней отверстия.
4. Вставляют в совмещенные отверстия саморезы и притягивают конструкцию к стене при помощи шуруповерта.

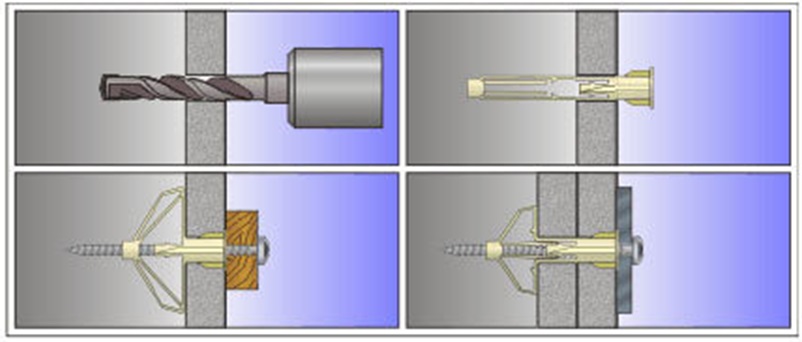

Монтаж дюбеля Бабочка выполняется согласно представленной схеме

Затягивая саморез в дюбеле, не следует прилагать чрезмерных усилий, поскольку это может привести к повреждению пластикового корпуса крепежного элемента и его неправильной работе в дальнейшем.

” alt=””>

Итак, мы разобрались с характеристиками и правилами монтажа одного из наиболее популярных крепежных элементов – дюбеля Бабочка. Он прост в монтаже, достаточно доступен и способен нести достаточно большую нагрузку.

Выбирайте именно этот дюбель для монтажа малых конструкций на гипсокартона, для массивных – используйте все же закладные из профиля.

Как правильно наносится двухкомпонентный состав в отверстие под установку дюбеля

Чтобы обеспечить качественное закрепление дюбеля в отверстии большого диаметра, понадобится выполнить следующие действия:

1. Удалить защитный колпачок
2. Закрутить вместо колпачка удлинитель
3. Выдавить из шприца некоторое количество вещества на бумагу
4. Вставить удлинитель со шприцем в отверстие, и выдавить в него вещество до полного заполнения
5. Подождать 5 минут до полного застывания клея, а затем ввинчивать саморез в отверстие. Дюбель при этом использовать нет необходимости
6. Если дюбель зашел в отверстие, но при этом «сидит» не плотно, то необходимо удлинитель шприца воткнуть внутрь дюбеля, и заполнить отверстие
7. Подождать 5 минут и ввинчивать саморез

Такой материал можно также использовать для заделывания щелей и отверстий в бетонных, кирпичных и прочих видах поверхностей. Еще его называют «химический анкер» или «мокрый дюбель», который помогает решить мелкие, но очень важные вопросы по хозяйству.

Как закрепить люстру на потолке из гипсокартона – рекомендации

Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка

Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса. Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей

Но ни к профильным планкам, ни тем более к гипсокартону подвешивать люстры весом в несколько килограмм нельзя. Не стоит отчаиваться – выход из положения все же есть. Для крепления такого «тяжеловеса» вам понадобятся перфоратор, длинное сверло по бетону, цанга (особый вид крепления, приспособленный для бетона), распорная шпилька для удержания люстры.

Хоть процесс подвешивания массивной люстры и потребует достаточно больших физических усилий, однако в исполнении он достаточно прост. Для начала вам нужно будет с помощью перфоратора и длинного сверла проделать отверстие в бетонном перекрытии в том самом месте, где будет висеть люстра. Диаметр отверстия должен совпадать с диаметром цангового крепления. В отверстие цанга должна заходить без особых усилий, но при этом держаться достаточно плотно. Применять молоток для вбивания цанги в отверстие категорически нельзя.

Насадите цангу на конец удерживающей шпильки и вставьте крепеж в отверстие. Постепенно закручивая шпильку, прочно зафиксируйте крепеж. Для этого можно использовать даже вспомогательные инструменты. Чтобы проверить прочность крепления, как следует потяните за шпильку. Хорошо закрепленная цанга способна выдержать даже вес среднестатистического человека, однако испытывать ее на прочность таким образом все же не рекомендуется. После проверки на крепость к нижней части шпильки прикрепляется крючок или консоль для самой люстры, а затем крепится и она. Вот и весь процесс!

Принцип действия и рабочие характеристики

Дюбель Бабочка имеет форму ромба, при этом его гибкость позволяет без труда вставить его в просверленное в гипсокартоне узкое отверстие, а затем при зажиме саморезом расширить крепежный элемент уже в другой плоскости.

В процессе закручивания самореза в дюбель, последний принимает специальную форму в виде разнесенного по площади упора с обратной стороны гипсокартонного листа. Именно благодаря большой площади распределения нагрузки на гипсокартон удается достичь возможности повышения несущей способности ГКЛ.

Аналогичным примером может послужить устойчивость при прочих равных лыжника на снегу относительно человека без лыж – последний будет проваливаться в глубокий снег, тогда как лыжи позволяют распределить нагрузку на большую площадь и легко удерживать человека с тем же весом.

Дюбель бабочка в рабочем положении увеличивает площадь нагрузки на гипсокартон

Характеристики

Рассмотрим основные технические характеристики дюбеля Бабочка:

• Размеры – длина 50мм, диаметр 10мм, диаметр подходящего самореза (шурупа) 3,5-4,0мм, длина самореза (минимальная) 55мм.
• Назначение – крепление к гипсокартону, ДСП, ГВЛ толщиной 9,5-12,5мм. Возможно крепление к стенке из двух сложенных листов.
• Несущая способность – рабочая нагрузка, которую способен нести дюбель, составляет 30кг, предельная нагрузка – 70кг.
• Оснащен ребристыми элементами корпуса, препятствующими проворачиванию дюбеля в сечении ГКЛ вокруг оси в процессе ввинчивания самореза.
• Материал корпуса – пластик (обычно нейлон, реже полипропилен или полиэтилен).

Какой вес выдержит дюбель Бабочка в гипсокартоне

Какой же все-таки вес может выдержать дюбель Бабочка в гипсокартоне? Это несложно сосчитать. Если рабочая нагрузка на него составляет до 30 кг, то умножив количество крепежей, выделенных на удержание закрепляемой конструкции, на показатель рабочей нагрузки, получим реальную массу, которую дюбель будет способен выдержать.

Например, навесная книжная полка с двумя петлями (то есть с двумя точками крепления), максимально нагружаемая до 50кг, будет висеть достаточно надежно, даже с запасом. При этом для полки в 70кг лучше будет добавить еще одну точку крепления, иначе появится риск ее отрыва.

Варианты саморезов для дюбеля Бабочка

Особенности монтажа

Правильный монтаж – это очень важно, поскольку именно от него зависит надежность крепления. Давайте же разберемся, как правильно закрепить дюбель бабочка, чтобы крепление прослужила вам долгую и хорошую службу

Забейте дюбель-бабочку в гипсокартонный лист при помощи молотка, для того чтобы шуруп, который будет вкручен впоследствии, не болтался, а находился в четко закрепленном положении

Нужно обратить внимание, что отверстие для дюбеля-бабочки не должно быть слишком большим. В противном случае, крепление попросту не будет держаться так прочно, как следует

Очень многое зависит от изделия, которое будет закреплено дюбелем-бабочкой. Его толщина не должна превышать пять сантиметров, в идеале. В случае если закрепляемая конструкция имеет слишком большие габариты, следует использовать более длинный саморез. Чтобы надежно закрепить шуруп, необходимо убедиться, что за гипсокартонным листом остается не менее тридцати пяти миллиметров. Для вкручивания дюбелей лучше всего использовать обычную отвертку. В ином случае, пластиковые грани, которые создают упор, могут сорваться. Кроме того, на больших оборотах нередки случаи, когда лопается сама пластиковая основа. Во время прикручивания дюбель-бабочку необходимо плотно прижимать, чтобы создать наиболее плотное сцепление с шурупом.

Данная схема позволит вам более наглядно разобраться, как же работает дюбель бабочка и как он устроен. На ней указаны полезные данные об этом инструменте. Рекомендуется ознакомиться с предоставленными параметрами, чтобы лучше понимать принцип работы крепежного инструмента и его показатели.

Дюбель-гвозди

Тоже используются при навешивании нетяжелых предметов на гипсокартонные поверхности. Такой крепеж популярен из-за своего удобства и невысокой цены. Изготавливается обычно из пластика, но есть и алюминиевые разновидности.

Монтаж прост:

• Сверлится отверстие, соответствующее толщине метиза.
• Молотком туда аккуратно вбивается пластиковая часть.
• Винтовой стержень тоже забивается при помощи молотка. Крестообразные шлицы на нем предусмотрены на случай, если потребуется вывернуть винт. Но пластиковую часть достать из ГКЛ практически невозможно.

При всем своем удобстве эти метизы служат для крепления на гипсокартонной поверхности только легких предметов.

Особенный способ крепления к гипсоскартону

И вот теперь, в-десятых. Это вариант крепления к гипсокартону, когда нет возможности устройства жесткой связи с основой, или когда вы не знаете, из чего она, или не уверены в ее характеристиках.

Для этого вида крепления нужно изготовить одну деталь – пластину с резьбовым отверстием. Ее размеры на схемке приведены приблизительные. Просто именно для такой пластины в гипсокартоне нужно будет просверлить отверстие диаметром 16 мм – это максимальный диаметр сверла, вставляемого в большинство бытовых дрелей, поэтому мы взяли именно этот вариант.

Само собой разумеется, что и размеры, и резьба могут быть другими, но толщина пластины должна быть достаточной для нарезки не менее 4 – 5 витков резьбы. Также возможен вариант приваривания гайки с обратной стороны пластины, но и отверстие в гипсе нужно будет скорректировать для заведения пластины вовнутрь.

Надо сказать, что вес прикрепляемого к гипсу груза при таком способе, в разумных пределах не ограничивается ничем, кроме здравого смысла. Ведь нагрузка здесь дополнительно передается на стену и регулируется количеством полиуретановой монтажной пены, введенной в полость между стеной и ГКЛ.

Из схемы понятно, как это действует. Нам остается уточнить несколько моментов, а именно:

• после сверления отверстия в ГКЛ, стену напротив желательно увлажнить на всей площади примыкания к ней пены, для лучшей адгезии;
• пластину за ГКЛ заводить, предварительно захватив ее на удавку через резьбовое отверстие при помощи прочной нити или лески, которую с лицевой стороны нужно будет зафиксировать для страховки;
• после установки и до полной полимеризации пены, нужно в резьбовое отверстие поместить что-нибудь металлическое (типа гвоздя) меньшего диаметра, чем сама резьба.

Эти несложные правила помогут самым простым способом выполнить работу по навешиванию огромных грузов на гипсокартонные листы и не потерять при этом изготовленную вами пластину. После застывания пена надежно прижмет ее к ГКЛ изнутри и не даст провернуться при ввинчивании крепежа, который, понятно, что надо производить без фанатизма, да он и не нужен. Резьба крепежа спокойно перережет нитку или леску при ввинчивании, а пена, имея достаточную площадь для расширения по сторонам, не деформирует гипсокартонный лист.

На таком крепеже мы лет 7 тому назад в каркасном доме спокойно подвесили к ГКЛ толщиной 12,5 мм 100-литровый бойлер, правда пластину сделали чуть больше и шире.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Номенклатура и файлы AutoCAD:

Размеры и технические характеристики

Выпускается 2 вида крепежей Дрива — пластиковые и металлические. Согласно расчетным характеристикам, из пластика выдерживают нагрузку до 25 кг, из металла — до 32 кг.

Пластиковые дюбели могут быть сделаны из разных материалов:

Все эти материалы одинаково соответствуют требованиям для такого вида крепежа:

• достаточно прочны для своих целей;
• не разрушаются, не деформируется со временем;
• не теряют своих свойств при температурах от -40 до +50С о ;
• гигиеничны, не подвержены коррозии и окислению;
• не образуют конденсата, поэтому исключены подтеки, портящие интерьер.

Металлические изделия обработаны антикоррозийным составом и также не создают проблем весь срок службы.

Дюбель имеет острое окончание, что облегчает его внедрение в материал в процессе закручивания. Шляпка имеет шлицы под крестообразную отвертку или биту шуруповерта.

Пластиковые и металлические крепежи выпускаются двух типоразмеров:

• из пластика — 12 на 32 мм и 15 на 23 мм;
• из металла — 15 на 38 мм и 14 на 28 мм.

Дюбель Molly

Напоминает зонтик по своему принципу действия. Выдерживает значительные нагрузки – до 35 кг.

Процесс установки следующий:

• Под диаметр дюбеля (обычно 8 мм) сверлится отверстие в стене или потолке.
• Втулку вставляют в отверстие так, чтобы зубчики, расположенные на шляпке, врезались в поверхность. Это исключит проворачивание крепежа.
• Вворачивают винт до тех пор, пока раскрывающиеся треугольники не вопьются в гипсокартон с тыльной стороны листа, обеспечив надежную фиксацию.

Достоинства дюбелей «Молли» очевидны: за счет образования конусовидной конструкции с тыльной части ГКЛ они увеличивают площадь опоры и не дают листу проломаться под нагрузкой. К недостаткам можно отнести высокую стоимость и необходимость наличия свободного пространства за гипсокартонной плитой.

А вот и видеоинструкция по монтажу Molly:

Дюбель для гипсокартона – надежное крепление

Не следует переоценивать возможности гипсокартона – материал этот достаточно хрупкий, поэтому и крепления к нему нужны особые. Для этого и существует дюбель для гипсокартона, который позволяет при необходимости закрепить на потолок светильник или даже подвесить на стену из гипсокартона легкую полочку.Чаще всего, проблемы с креплением каких-либо изделий к гипсокартону случаются в зоне потолка.

Поэтому очень важно еще на этапе проектирования продумать расположение всех элементов, а в процессе монтажа придерживаться определенных правил. Лучше всего планировать расположение приборов хотя бы на этапе монтажа профильного каркаса

Определившись с местом, в эту зону необходимо вмонтировать несколько дополнительных профилей.Дюбель-бабочка изготавливается в разных размерах, наибольшей популярностью пользуются 9*13 мм и 10*50 мм. При покупке изделие находится в сложенном виде, раскрытие же происходит при вкручивании в него шурупа или самореза.

Нужно знать, что для полного раскрытия “бабочки необходимо использовать саморез длиной до 55 мм! Опять же, не забудьте учесть и расстояние между гипсокартоном и стеной – использование бабочки может быть ограничено пространством за листами гипсокартона.Дюбель-бабочка – классический крепеж при работах с сухой штукатуркой. Имеет маркировку TNF/-W.

Для его крепления требуется предварительное сверление отверстия, в которое вставляется дюбель, и затем вкручивается саморез. При закручивании изделие раскрывается в свободном пространстве с обратной стороны и упирается “крылышками в поверхность. Чтобы дюбель не проворачивался в отверстии, его оборудуют специальными манжетами, создающими упор. Такой дюбель как нельзя лучше подходит для закрепления в однослойном или многослойном гипсокартоне с декоративным или изоляционным материалом на другой стороне.

Благодаря большому количеству размеров дюбель можно подобрать таким образом, чтобы он не вышел с другой стороны перегородки. Использовать дюбели DRIVA можно и для более прочных плит из гипсоволокна.

Дополнительная информация по теме:

• Как заделать угол между гипсокартоном и стеной
• Как сделать подвесной потолок из гипсокартона для зала
• Надо ли сверлить гипсокартон перед закреплением шурупом
• В чем разница между потолочным гипсокартоном и стеновым
• Проекты потолков из гипсокартона с натяжными потолками

Разновидности дюбеля-«бабочки»

Подобные саморезные крепежные элементы плотно зажимаются при закручивании, соответственно, дюбель достаточно надежен. Смысл конструкции в том, чтобы зажимные лапки максимально близко прилегали к задней поверхности листов ГКЛ, таким образом, подвешенные люстры и другие осветительные приборы не будут нести нагрузку только на ограниченную площадь потолка. Нагрузка будет равномерной. Что касается толщины дюбелей, то они могут быть или от 10 до 12 мм или от 20 до 24 мм, что соответствует одинарному или двойному слою гипсокартона. Комплектация отличается различными по своей длине и резьбе саморезами, хотя при необходимости там можно применять и другие шурупы. Проворот анкера вокруг своей оси практически исключен ввиду наличия нескольких ребристых элементов, расположенных внутри конструкции.

«Бабочки» для гипсокартона изготовляются не только из металла, но и из пластика и нейлона. Металлические изделия более практичны в использовании и служат более долгий срок, но это сказывается на их стоимости. Большие нагрузки для них не страшны, равно как и коррозийные процессы, так как изделия еще на этапе изготовления обрабатываются специальными составами. Порвать или перекрутить такую «бабочку» практически невозможно. Более современной вариацией дюбелей являются изделия из нейлона и пластика. Они невосприимчивы к процессам ржавления, доступны по своей стоимости, но не могут конкурировать со стальными изделиями по части порога допустимых нагрузок и механической устойчивости. Что касается стоимости, то у пластика она будет около 32 рублей, а нейлоновый дюбель обойдется в 26 рублей. Рассматриваются изделия с одинаковым размером – 10×50, но у стальных дюбелей совершенно другие параметры, например за «бабочку» с винтом 4×24 придется отдать около 75 рублей.

Бабочка для гипсокартона – разновидности крепежа

Человеку, который впервые занимается ремонтом, только-только приступает к рабочему процессу, довольно тяжело разобраться среди широчайшего ассортимента крепежных элементов. Ведь необходимо приобрести не только обычные саморезы, которыми будет крепиться гипсокартон к профилю, но и специальные крепления, для навески полок и шкафов на стены.К сведению! Такой вид дюбеля одноразовый, не советуем использовать его дважды. После того, как саморез будет выкручен, на пластиковых стенках появится резьба, которая в следующий раз уже не будет так надежно фиксировать метиз.Примечание! Бабочка для крепления гипсокартона не во многом уступает “зонтику по надежности, но при этом она в несколько раз дешевле.Нельзя сказать, что такой крепеж самый надежный, но его можно использовать при навеске каких-либо предметов, типа: фоторамки, картины, бра и другие нетяжелые декоративные изделия.Основное предназначение – крепление к гипсокартону светильников, деревянных реек и других декоративных и функциональных изделий.

Дюбель Бабочка для гипсокартона – 4 варианта изделий и особенности из использования

Все из рассмотренных мной ниже вариантов могут быть использованы для определенных работ, я рассматриваю только проверенные решения, которые хорошо зарекомендовали себя среди покупателей и специалистов. Не исключено, что в вашем городе есть не все типы продукции, но самые универсальные обычно представлены повсеместно.Разные производители выпускают различные конфигурации дюбелей, поэтому не факт, что вы приобретете такой же вариант, он может отличаться по своей конструкции, единственные общие детали – это отверстие в торце под саморез и две или более прорези вдоль элемента.

Естественно, материал изготовления должен быть эластичным, идеальное решение – дюбеля из нейлона.Этот вариант отличается в первую очередь материалом изготовления, второе его название – “Молли”, так, кстати, называют и пластмассовые Бабочки. В отличие от пластиковых вариантов размерный ряд подобных элементов достаточно широк, и они могут быть исполнены не только в виде самозатягивающегося крепежа, но и иметь выступ в виде Г-образного шурупа, кольца или крюка.

Это существенно расширяет сферу использования.Изделия могут изготавливаться из разных материалов: нейлона, полипропилена, полиэтилена и т. д. При выборе обязательно нужно проверить упругость материала, если он слишком жесткий, то при креплении дюбеля будут ломаться.Если производится сверление потолка, то наденьте на сверло стаканчик как показано на фото, в него будет собираться весь мусор и в помещении сохранится чистота.

Монтаж дюбеля KHD SP в гипсокартон

Дюбель PDU  требует предварительной сверловки гипсокартона, так как не умеет вкручиваться или забиваться. Под дюбель 8х50 берем сверло на 8.

Еще нам понадобится крестовая отвертка PH2 и саморез 5х70.

В просверленное отверстие дюбель свободно входит на 3/4 длины. Для полного заглубления придется ударить разок-другой молотком.

Начинаем вкручивать саморез. Смотрите, как ажурно деформируется дюбель. Натурально плетёт кружево.

Вот как выглядит финальный результат монтажа. 8-миллиметровый дюбель за счет скрутки зон программируемой деформации стал толще в два раза и плотно впился в лист гипсокартона.

Соединение получилось крепким. Без люфтов и намеков на разболтанность.

Расплата за отличное соединение — одноразовость дюбеля. После выкручивания самореза PDU не распрямляется обратно, а остается в скрученном состоянии. Это, к слову, может стать проблемой для вытаскивания дюбеля из ГКЛ. Или придется сверлить новую дырку, или выковыривать дюбель по кускам.

Список источников

• whitestrip.ru
• remoskop.ru
• homeli.ru
• stroi-specialist.ru
• mr-build.ru
• klub-masterov.ru
• www.rusbolt.ru
• gvozdoder.com
• vidyotdelki.ru
• agpipe.ru
• mrgipsokarton.ru
• furni-info.ru
• IzGipsokartona.com
• talkdevice.ru
