Используемые материалы

Флюгера делают в основном из меди или стали. а затем покрывают их краской, предназначенной для выполнения наружных работ. Некоторые мастера применяют ковку для изготовления изысканного и функционального украшения дымаря. Порой даже можно встретить приспособления, созданные из совершенно простых вещей: ненужного диска, пластиковой тары, куска жести и прочих подручных средств, отслуживших свой век.

Флюгер на дымоход реагирует на дуновение ветра своими основными деталями: корпусом и осью. Вращение оси происходит за счет подвижности шарикоподшипников, для которых необходимо создать надежную защиту от попадания влаги на смазанный участок.

Выбирая размер флюгера на крышу дома, следует соизмерить его с общими габаритами здания. Желая соорудить такое приспособление для двухэтажного дома средней площади предпочтительно выбрать параметры 400/700 или 500/800 мм. В этом случае получится флюгер на дымоход средней величины. Довольно небольшие фигуры устанавливают на дымовых трубах отапливаемых гаражей и беседок, а также крохотных домиков на садовом участке

Рассчитав под свои условия размеры флюгарки на дымоход, важно не забыть и о диаметре оси, которая принимает на себя основную нагрузку

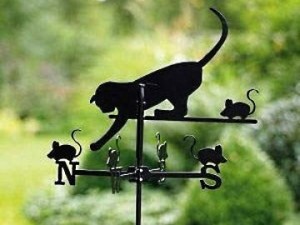

Как сделать флюгер своими руками? Давайте разберемся с этим вопросом.

Чертеж флюгера на дымоход

Чтобы самостоятельно изготовить вертушку для дымовой трубы, нужно подготовить чертеж флюгера, а также следующие инструменты и материалы:

карандаш, линейка, лист бумаги;
компас;
ножницы по металлу;
гаечный ключ;
напильник;
дрель;
сварочный аппарат (в случае использования сварки в качестве метода соединения деталей);
болты (при выборе винтового метода соединения деталей);
лист нержавеющей стали или меди;

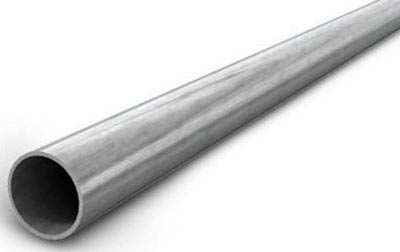

металлическая трубка (d=13 мм, l=125 мм), на одном конце которой нужно нарезать наружную резьбу для последующего закручивания крышки;
крышка с внутренней резьбой;
металлический стержень до 0,5 м длиной;
подшипник (подбирается под диаметр металлического стержня);
проволока.

Поэтапное выполнение работ:

В свободную от резьбы часть трубки, которая будет служить опорой, нужно вставить подшипник.
На резьбе опоры следует закрепить крышку, которая берется либо уже готовая, либо изготавливается из заглушки с просверленным в центре отверстием, подходящим под сечение стержня.
Роза ветров создается из проволоки с помощью паяльника или сварочного аппарата. По ее краям нужно закрепить определяющие стороны света буквы, вырезанные из металла, или проволочные фигурки, которые будут исполнять ту же роль.
Изготовленная роза ветров закрепляется на крышке.
В опору нужно вставить металлический стержень, на кончике которого при выходе из трубы наваривается колпачок. Это обезопасит подвижный узел от попадания внутрь него влаги.
На металлическом листе нужно с помощью кальки нарисовать выбранную для флюгарки фигурку и вырезать ее специальными ножницами.
К стержню приваривается стрелка и вырезанная фигурка.
Туда же приваривается или крепится с помощью болтов флюгарка.
Все острые срезы обрабатываются напильником.

Дымоходную трубу дачного домика можно обустроить флюгаркой, изготовленным из любых доступных предметов, например, пластиковой бутылки. После обрезания дна и горлышка средняя часть этой тары, приобретшая вид пластиковой трубы, насаживается на стальной стержень, который будет вращаться под воздействием ветра. Можно также закрепить на металлическом пруте вырезанный из того же пластика пропеллер, а к нему флюгарку, или кусок влагостойкой фанеры.

Изготовление дефлектора своими руками

Процесс изготовления дефлектора своими руками несложен, если имеется небольшой опыт работ и все необходимые инструменты.

Важно! Дымник должен быть выполнен в соответствии с требованиями пожарной безопасности, иначе он не будет работать. Для этого в работе обязательно используют чертеж.. Процесс изготовления таков:

Процесс изготовления таков:

изначально все детали дымника переносятся на картон в соответствии с чертежом и выполненными замерами;
с бумаги их необходимо перенести в масштабе 1:1 на лист металла, с которым предстоит работать;
по выкройкам вырезаются элементы дымника при помощи ножниц;
теперь все нужно соединить (при этом используют сварку, заклепки или иные варианты исполнения);
сначала конструкция собирается, а после крепится к трубе.

Пример изготовления простого колпака показан на видео.

Чертежи

Рассмотрим чертеж колпака, который прост в изготовлении и подходит для прямоугольной трубы. Размеры определить несложно.

а и b считают равными внешнему размеру самой трубы (по умолчанию считается, что стороны не равны);
А и В примерно на 10-12 сантиметров больше длин сторон трубы;
высота колпака будет равна 1/2 длины большей из сторон.

После того как заготовка вырезана, и отверстия для заклепок проделаны, можно заняться изготовлением ножек, на которых будет держаться конструкция и крепиться к трубе. При их изготовлении чертеж не нужен, они выполняются из металлических пластин шириной в 10 сантиметров. Для крепления подойдут заклепки. В качестве материала для дымника можно использовать оцинкованную сталь.

Для труб круглого сечения чаще всего применяют дымник Григоровича. Если он не подходит в качестве дизайнерского решения, можно приобрести флюгер серии «Виндвуду».

Важно! Размеры всех дымников зависят от диаметра и параметров стенок труб. Колпак должен быть достаточно широким, чтобы защитить не только от ветра, но и от осадков.. В зимний период хозяевам дома придется следить за тем, чтобы дымник не покрывался льдом

Это создаст опасность в тот самый период, когда дом отапливается печью, котлом или камином. Препятствие, не позволяющее угарному газу выходить через трубу, может стать причиной отравления.

В зимний период хозяевам дома придется следить за тем, чтобы дымник не покрывался льдом. Это создаст опасность в тот самый период, когда дом отапливается печью, котлом или камином. Препятствие, не позволяющее угарному газу выходить через трубу, может стать причиной отравления.

Виды флюгарок по материалу изготовления

Какую лучше выбрать флюгарку? Стальную? Из нержавейки? А может медную?

Для наиболее долгой службы, а так же выполнения всех своих непосредственных функций необходимо очень тщательно подходить к вопросу выбора материала для производства флюгарки. Одна из самых долговечных флюгарок – из меди. При крепеже медных деталей для флюгарки так же лучше всего использовать медные или омеднённые элементы (саморезы, заклёпки и т.п.), так как при контакте меди с другими видами металлов возникает гальваническая пара и появляется электро-химическая коррозия. Качественно сделанный медный дымник на трубе прослужит достаточно долго, приобретая со временем естественную для меди патину. В настоящее время можно встретить кровли из меди прослужившие более века.

Стальные флюгарки намного дешевле медных, а срок их службы не более 10-ти лет. Установив трубные зонты из нержавеющей стали, вы защитите свою трубу как минимум на 20-ть лет, кстати такие колпаки будут далеко не лишними в суровых условиях эксплуатации: в условиях сильного нагрева (на дымоходах) или в условиях морского климата. К сожалению, нержавейка не сохраняет свой первоначальный блеск, поэтому наиболее популярны флюгарки из материала цинк-титан. Цинк-титан – это современный материал, который по своим характеристикам не очень далёк от меди. Прослужит он не менее 50-ти лет, так как он очень медленно подвергается коррозии.

Нередко можно встретить флюгарки изготовленные из различных кровельных материалов: из металлочерепицы, профлиста, покрытых натуральной черепицей или битумной и др. кровельных материалов. Конечно не все они могут применятся для дымных труб, но для вентиляционных труб они могут быть вполне применимы.

Как выбрать колпак

Выбор дымника является непростой задачей, так как нужно учитывать несколько факторов

Важно знать тип котельной и вид используемого топлива. Например, для газовых котлов подходят дымники в виде сопла

Важно! В нормативных документах указано правило, согласно которому для труб газовых котлов нельзя использовать колпаки-зонты.

Указанный запрет обосновывается тем, что в зимнее время на колпаке скапливается конденсат, который быстро замерзает и может перекрыть отверстие дымохода. Если же используются твердотопливные котлы, температура газа остается в пределах 150-250 градусов и использование насадки не приводит к указанным последствиям. Следует помнить о том, что при использовании твердотопливных котлов не стоит выбирать сложные конструкции, которые не поддаются очистке. Это связано с тем, что они быстро покроются сажей и избавиться от нее не получится.

Виды флюгеров

Существует огромное количество дымников, в том числе и декоративных. В основе лежит флюгер-дефлектор. Он совмещает защитные свойства с вращением фигурки по направлению ветра. Среди них самая популярная серия — это «Виндвуду».

Однако начнем с простых конструкций. Самые распространенные варианты дымников:

с открывающейся крышкой;
с двумя скатами;
с полукруглым навершием;
с плоским навершием.

Какой выбрать дымник, решает владелец дома. Его внешний вид также очень важен. Именно поэтому так часто стали встречаться декоративные варианты. Интересно смотрятся дымники с полукруглым навершием и двумя скатами, дополненные коваными элементами. Для их изготовления используется следующий материал на выбор:

оцинкованная сталь;
металлический профиль;
медь;
металл для ковки.

Самым лучшим металлом будет медь, но и цена такого элемента окажется высокой

Важно понимать, что никакой другой материал, кроме перечисленных, не выдержит высоких температур. Ни дерево, ни пластик в изготовлении не применяются

Флюгарки с художественным оформлением

Художественные дымники изготавливаются в кузнях из закаленного железа. Кованые конструкции являются не только креативным оформлением здания, но и обеспечивают эффективную работоспособность отопительных систем.

Кровельные элементы, выполненные методом ковки, имеют усложненную конструкцию, которая должна обязательно содержать 3 основных элемента:

Основание.
Экран, защищающий крышу флюгарки от попадания искр.
Крыша, которая закрывает трубу от попадания осадков

Кованые изделия отличаются от других материалов своей прочностью и долговечностью. Универсальные изделия можно заказать в профильной мастерской, главное, чтобы были правильно сделаны расчеты и замеры конструкции.

Строительный рынок предлагает большой выбор флюгарок, которые отличаются по конфигурации:

Двускатная флюгарка. Такая конструкция не позволяет скапливаться большому количеству снега. Изготавливается из листового металла, а фиксирование выполняется кронштейнами к фартуку-капельнику.

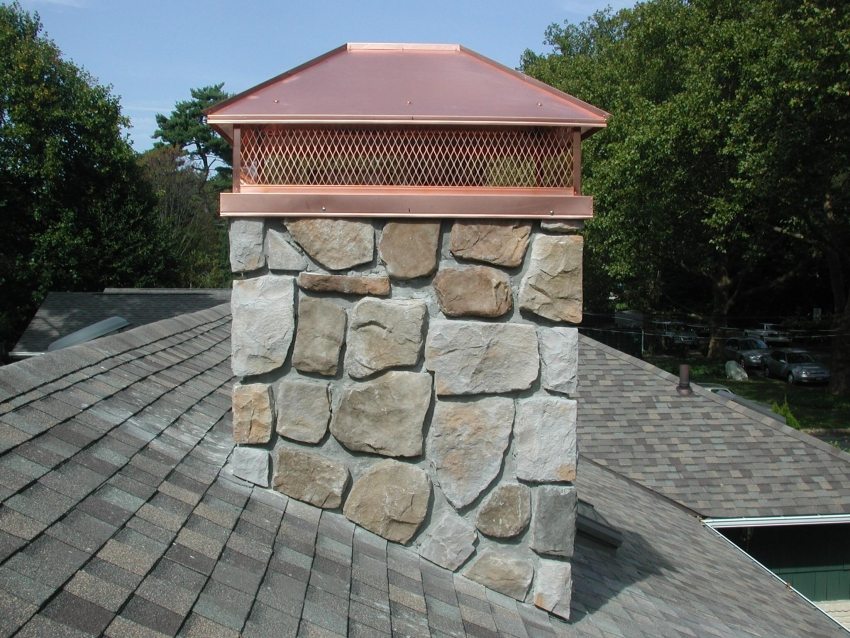

Четырехскатный дымник. Усложненная конструкция, напоминающая шатровую крышу. В основном такой колпак применяется для кирпичной трубы прямоугольной формы.
Двухъярусный дымник устанавливается для каминных, печных и вентиляционных труб.

Зонтик, имеющий форму полукруга. Данное приспособление применяется в качестве декора здания, оформленного в европейском образе. Но такая конструкция применяется в основном в качестве украшения, она не способствует увеличению силы тяги в дымоходной трубе.
Плоский дымник монтируется на кровле здания, оформленного в стиле минимализм. Наклон в такой конструкции отсутствует, что приводит к скоплению снега. Большая нагрузка на подставку приведет к их деформации.
Флюгарка с конусообразным зонтом, которая в основном устанавливается на дымовую трубу из нержавейки. Монтаж капельника в этом случае не выполняется.

В качестве декора предпочтительно устанавливать щипцовые и шатровые устройства флюгарок, но самостоятельно изготовить эти приспособления проблематично.

Особенности монтажа дымника на кирпичном дымоходе

Крепится флюгарка к дымоходу двумя способами:

На дымоходе из пустотелого кирпича ниже 500 мм от края юбки с каждой стороны сверлят по 2 отверстия диаметром 5 мм. Чтобы избежать проблем с совпадением отверстий, их лучше сверлить с надетой флюгаркой на трубу. Внутрь готовых отверстий вбивают дюбеля и закручивают саморезы.
К дымоходу из полнотелого кирпича конструкцию фиксируют анкерами сверху, то есть в торец. Для надежности соединение усиливают металлическими полосами, закрепленными к дымнику и наружной стенке дымохода.

Металлические флюгарки имеют внушительный вес, что требует аккуратного монтажа. При случайном падении дымник может повредить кровельное покрытие. Еще надо учесть тип кровли. Если она сделана из горючих материалов, например, битумная черепица, то дымник надо оборудовать искрогасителем.

Что еще почитать по теме?

Флюгарки с художественным оформлением

Художественные флюгарки нашли широкое применение на дымных трубах печей, каминов и т.д. Как правило это дымники изготовленные в кузнях из закалённого железа.

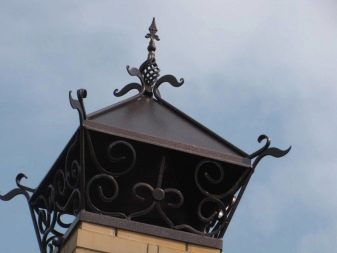

Кованые колпаки на дымоходы не только делают самую обычную трубу на крыше в креативное изделие, но и обеспечивает эффективную работу печи или камина. Дымник на трубу устанавливают для того, чтобы камин не дымил, а для этого требуется, чтобы на выходе из домовой трубы у исходящих газов не было бы препятствий. Они же вполне возможны из-за образующейся в местах встречи потока газов с кровельным покрытием турбулентности.

Чем ниже от конька крыши установлен дымоход, тем вероятность завихрений потока газов больше. Кроме того, тяга в трубе зависит от влаги, которая может попадать внутрь во время атмосферных осадков. Если труба окажется совсем мокрой, иногда даже возникает обратная тяга. Все эти проблемы может устранить кованый колпак на трубу. С ним, даже при нерегулярной топке, работа камина будет без проблемной.

Кровельные элементы, выполненные методом ковки – конструкции достаточно сложные, совмещающие эффективность и с орнаментальной лёгкостью, красотой и изысканностью кованого исполнения. В конструкциях обязательно присутствуют три составные части:

основание,
экран, назначение которого – предохранение крыши дымника от воздействия искр, температуры и кислотных испарений;
крыша, прикрывающая навершие трубы от атмосферной влаги и грязи.

Кованый колпак отличается от сварного изделия, выполненного из оцинкованного проката, своей высокой надежностью и прочностью. В выходящих дымовых газах достаточно большая концентрация сернистых соединений, проявляющих при соприкосновении с влагой, кислотные свойства. Поэтому, чем устойчивей конструкция будет к действию агрессивной среды, тем дольше она прослужит.

Ещё одно преимущество кованые дымники украшают навершие трубы, преображая до неузнаваемости и саму крышу, и весь фасад здания

И самое главное!

Не стоит забывать, что флюгарки, дымники, и колпаки находятся в трудно-доступных местах, поэтому для установки флюгарок следует обращаться к специалистам, для того чтобы в последствии избежать различных неприятностей.

Качественная флюгарка – это изделие, изготовленное профессионалами с учётом всех особенностей конструкции труб, дымоходов и других инженерных систем

Качественное сырье, функциональность и эстетика – вот что важно! Не забывайте о выборе достойного подрядчика для изготовления флюгарок на ваш дом

Виды дымников в зависимости от формы

Во время выбора дымника можно найти самые разнообразные модели. Самыми популярными изделиями являются:

флюгарки стандартной формы, которые представляют собой конструкцию с четырехскатным навесом;
конструкции в стиле модерн, которые отличаются от классических только плоским навершием;
колпаки с полукруглым навершием;
модели с щипцовой крышей, имеющей четыре ската;
флюгарки, которые имеют открывающуюся крышку.

Наиболее популярными являются флюгарки с флюгером. Внутри таких изделий располагается заслонка, которая позволяет продуктам горения даже в ветреную погоду свободно выходить из кирпичной трубы. При этом такие устройства легко очищаются от загрязнений, так как они имеют открывающуюся крышку.

В зависимости от формы описываемые конструкции разделяются на несколько видов:

двускатные;
шатровые;
плоские;
четырехскатные;
шпилеобразные.

Но выбирая изделие, стоит учитывать, что форма в большинстве случаев никак не влияет на функции дымника.

Флюгер с дефлектором

Есть еще один вариант, как изготовить флюгер на дымоход своими руками. Чертежи представлены в статье. Его можно приобрести в магазине или сделать самостоятельно. Данная модель является вторым вариантом изготовления, не требующего особых навыков.

Флюгер устанавливается на купол, который закрывает трубу дымохода. Материал непременно выбирается коррозийно-устойчивый.

Первоначально делам купол:

Схема по сборке купола для дымохода. Просто и понятно

Первоначально следует закрепить стойки (4) к нижнему цилиндру (9).
Для этого применяются гайки М 6 (8) и болты М 6 (7).
После этого ставится верхний цилиндр (3) и крепится хомутом (5).
После этого следует на самый верх стоек закрепить обратный конус (2), применив заклепки (6).

Основание готово. Далее следует сделать сам флюгер.

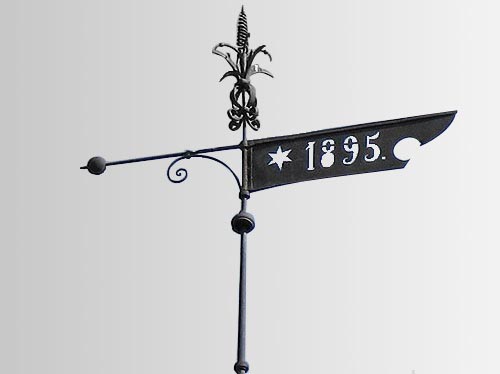

Флюгер на дымоход с флажком и противовесом. Фигурка флажка может быть любой, а принцип построения аналогичен

Для этого следует обратить внимание на чертеж, который в точности иллюстрирует, как проще создать декоративный флюгер

Схема создания флюгарки. Основные ее части и порядок их расположения

Этапы изготовления:

Этап 1. Нужно сделать опору. Для нее нужна труба. Следует отрезать кусок двенадцать с половиной сантиметров. Ее диаметр должен быть примерно 1,3 сантиметров.

Труба диаметром 13 миллиметров, которая будет основой для будущей флюгарки

Этап 2. На трубе нужно нарезать резьбу.

Труба с нанесенной на один ее край резьбы для крепления

Этап 3. Внутрь заготовки следует поставить подшипник, который подойдет по размеру.

Труба с вставленным в нее подшипником. Заготовка для флюгарки.

Этап 4. По бокам трубы необходимо приварить две стальные пластины, которые по углу наклона будут соответствовать куполу. Следует установить ее так, чтобы они не мешали вращению конструкции.

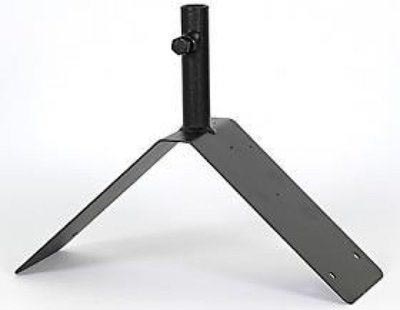

Крепеж для флюгера на купол с приваренными на нее пластинами

Этап 5. Нужно установить розу ветров, которая представляет собой тонкие стальные прутья. На них закреплены буквы.

Роза ветров. Стрелки указатели с указанием направления. Выставляются по компасу.

Этап 6. Чтобы влага не попала в корпус, над розой ветров устанавливается колпачок.

Под цифрой 5 обозначен купол для защиты корпуса будущего флюгера от попадания воды.

Этап 7

Особое внимание следует уделить крышке. Выполнение осуществляется из стали

Она должна идеально сесть на резьбу трубы. Она выполняется в виде стрелки.

Самая верхняя часть флюгера, которая садится на резьбу, заранее сделанную на основании

Этап 8. На нее закрепляется флажок и противовес.

Флажок и противовес флюгера для указания направления ветра. Устанавливается на стрелку-крышку.

Этап 9. Флюгер готов.

Готовый вариант флюгера, который будет установлен на ранее заготовленный для него купол

Флюгер сделать своими руками не составит особого труда. Это лишь несколько вариантов его изготовления. Но принцип в основном заложен во все модели аналогичный.

После того как модель полностью собрана, следует правильно ее закрепить на крыше, советы помогут в этом.

Этот материал отлично дополнят следующие публикации:

Обзор дымоходов для печи из различных материалов
Правила установки дымоходов: выводим дымоходную трубу через стену

Дымник флюгер

Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.

Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.

Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.

Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.

Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.

Принцип действия

Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.

Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.

Принцип работы

Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.

Варианты исполнения современных флюгеров на дымоход

Помимо того, что подобный дымник крайне необходим, владельцы капитальных домов хотят, чтобы он выполнял и декоративную функцию. Именно поэтому так распространены на рынке сегодня флюгеры серии «Виндвуду».

Производитель при этом гарантирует покупателю:

отличное качество;
приемлемую цену;
интересный дизайн;
долговечность.

Он представляет собой односкатную модель с необычной по форме фигуркой.

За счет того, что в основе флюгера «Виндвуду» лежат подшипники, фигурка может свободно вращаться. Происходит это за счет морозостойкой смазки, поэтому вращение происходит легко и бесшумно. Производитель дымника «Виндвуду» — компания из Англии «Duck and Dog», которая также представляет иные модели флюгеров, в том числе и предназначенные для украшения крыши.

Как выбрать флюгарку?

Руководствоваться при выборе флюгарки на дымоходную трубу лучше следующими моментами:

Вид топлива. От вида топлива, к которому приспособлено отопительное оборудование, зависит уровень температуры выходящего дыма, а также его состав. Кроме этого, для каждого вида топлива имеются определенные требования у газовой службы, это касается и флюгарок. Обязательным требованием является наличие сквозного канала, который сможет вплотную прикрепиться к трубе дымохода, став ее продолжением.
Воздействие внешних факторов. Для такого критерия также существуют некоторые требования. Осадки и солнечные лучи должны хорошо отражаться устройством. В некоторых случаях устанавливают флюгарки, оснащенные специальным отражающим экраном, за счет которого увеличивается срок эксплуатации. Такой экран способен уберечь не только флюгарку от перегрева, но и саму трубу дымохода. Если дом отапливается при помощи дров или угля, то не рекомендуется приобретать стальную окрашенную флюгарку, она через короткий промежуток времени будет загрязнена сажей.

Не стоит относиться к флюгарке как к элементу для декора внешнего вида дома. Такое на вид простое устройство способно обеспечить защиту дымоходу, что увеличит его срок службы и позволит системе отопления всегда работать исправно.

Условия правильного расчета флюгарки

Если решено изготовить дымник самостоятельно, еще до раскроя фрагментов надо сделать правильный их расчет. Только тогда колпак сможет защитить дымоход от косого дождя или снега.

Для правильного раскроя существует шесть условий, которые необходимо взять в расчет:

Размер колпака должен быть больше габаритов дымохода. Только так он сможет укрыть трубу от дождевой воды.
Обязательно надо предусмотреть капельник для водоотвода. На эту деталь с колпака будет стекать вода. С капельника уже на кровлю, а затем в желоб водоотвода.
Флюгарка для котельной должна иметь дополнительный вентиляционный канал. От разницы температур под колпаком скапливается конденсат. Вентканал способствует уменьшению стекания влаги обратно внутрь трубы.
Для флюгарки дымоходов каминов и печей необходимо сделать второе дно

Эта пластина защитит колпак от прогорания и уменьшит уровень образования конденсата, результатом которого зимой появляются сосульки.
Важно! Второе дно флюгарки изготавливают из разного металла, что зависит от того, на какой дымоход она будет установлена. Например, для печи подойдет второе дно из оцинкованного металла, а для дымоходов, где температура выходящих газов высокая, используют медь.

Расчет наклона крышки должен быть таким, чтобы после раскроя получилась поверхность с углом не менее 40о

Это очень важное условие, при соблюдении которого флюгарка меньше будет обрастать снегом. Слишком большой угол тоже делать нельзя. Это помешает свободно выходить дыму из трубы.
Важно правильно сделать расчет светового проема. От этого будет зависеть оптимальный выход дыма и защита конструкции от осадков.

Если во время расчетов или раскроя будут допущены ошибки или не учтен хотя бы 1 пункт условий, эффективность дымника будет равна нулю.

Список источников
