Обвязка электрокотла отопления для теплого пола

Как выбрать?

Насколько эффективно будет работать конструкция теплого пола, зависит от оптимального расположения всех составляющих и от того, правильно ли выбран электрический агрегат. Котел должен обеспечивать бесперебойное и эффективное отопление жилого помещения в автоматическом режиме. Поэтому при выборе данного прибора следует учитывать следующие моменты:

Мощность. Она должна соответствовать размерам отапливаемого помещения.

Автоматизация. Желательно, чтобы в котле было устройство, позволяющее программировать нужную температуру и защищающее от перегревания.

Защитные функции. Следует уточнить какой уровень защиты от влажности воздуха.

Напряжение. Есть модели, которые подключаются к сети в 220 Вольт, а есть на 380 Вольт.

Дизайн. Современный рынок предлагает широкое разнообразие данных агрегатов.  Потребитель может выбрать электрический котел, прекрасно вписывающийся в интерьер помещения. Для малогабаритных комнат можно подобрать компактную модель.

Стойкость

Особое внимание следует уделить тому, насколько нагревательный элемент устойчив к коррозии. От этого факта напрямую зависит, как долго будет работать электрокотел.

Материал

Бак агрегата должен быть изготовлен из нержавеющей стали. Это продлит срок эксплуатации.

Производитель. Здесь следует отдать предпочтение проверенным производителям, которые находятся на рынке не один год и их изделия хорошо себя зарекомендовали.

https://youtube.com/watch?v=2M_qMJoszUs

Современный электрический котел, используемый для водяного пола с подогревом, максимально удобен для человека. Большинство моделей имеют небольшие размеры. При желании агрегат легко можно спрятать в кухонном шкафу. У данных устройств нет никаких лишних проводов и труб. Производители оставили только самое необходимое.

Благодаря автоматической системе температура в помещении будет всегда оптимально комфортной. Уходя из дома, агрегат можно спокойно оставлять в рабочем состоянии. Он не перегорит, не испортится и не сломается.

Доступ к панели управления свободный и открытый. С помощью кнопок можно регулировать скорость циркуляции воды, устанавливать необходимую мощность, задавать нужную температуру.

Качественная и надежная работа теплых полов зависит не только от всех составляющих, входящих в комплектацию, но и от того, насколько качественный электрический агрегат куплен. На его работу может повлиять, в том числе и цена.

Требования для установки теплого пола с электрокотлом

Устанавливать системы «тёплый пол» к электрокотлам не так трудно, как к газовому оборудованию.

Преимущества выбора электрического котла:

• при монтаже отсутствует потребность обустройства места для оборудования. Котёл имеет компактные размеры, благодаря которым его можно установить практически в любое место, а широкий выбор моделей позволит удовлетворить любое дизайнерское решение интерьера. Если есть необходимость, то оборудование можно установить в нишу или спрятать за подвесной тумбой;
• электрические котлы, в отличие от газовых, не требуют дополнительной вентиляции и наличия дымохода, они безопасны для здоровья;
• если устанавливает профессионал, то электрический котёл он установит быстрее, чем газовый;
• при установке электрического котла не требуется разрешение от специальных служб (котлонадзор). Пользователя не будут докучать постоянными проверками о соблюдении правил техники безопасности, поэтому нет причин для конфликтных и неудобных ситуаций.

Для того, чтобы работа устройства была оптимальной, нужно подключить теплоаккумулирующую ёмкость. Это нужно для нагрева дополнительного резервуара воды в ночное время суток, ведь стоимость за электроэнергию ниже – вода нагревается, а днем тепло используется.

Постепенно теплоноситель в основном баке теряет температуру, а с помощью циркуляционного насоса поставляется нагретая жидкость из дополнительной ёмкости, поэтому в помещении сохраняется установленная температура.

Такие ёмкости, в зависимости от размеров, способны самостоятельно обеспечивать теплом помещение в течении 3-4 часов, иногда это возможно и до двух суток

Это приспособление важно устанавливать там, где бывают часто перебои в подаче электропитания. Устанавливать тёплый пол от электрического котла, как было сказано ранее, довольно просто, но требуется отнестись к процессу внимательно и аккуратно

Схема монтажа. Источник фото: soleopv.pl

Если владелец желает установить это оборудование у себя дома, но плохо разбирается в электрике, то стоит обратиться за помощью к профессионалам и самостоятельно не монтировать оборудование.

Как происходит монтаж оборудования?

1. Заливают антифриз. Это позволит уменьшить расходы на электричество примерно на 5-10 процентов. Реже, вместо антифризной жидкости, используют солёную воду (дистиллированную).
2. Связывают котёл с сетью электричества по схеме подключения, указанной в инструкции, при этом соединение между оборудованием должно выводиться на распределительный щиток.
3. Устанавливается дополнительное оборудование: резервуар и устройство защитного отключения (УЗО). Эти приспособления защищают от перегорания во время сильного скачка напряжения.
4. Для котлов с высокой мощностью необходимо установить трёхфазную сеть. Это должен сделать компетентный профессиональный электрик.
5. Устанавливают термодатчики. Наличие данных устройств сокращает потребление электроэнергии на 5-15 %. Термостат нужен для того, чтобы котёл не работал без толку, когда помещение нагреется до нужной температуры.

При монтаже электрокотлов, как и для установок такого типа, необходимо соблюдать требования по безопасности:

• кабели должны быть изолированны с необходимым сечением;
• укладывать кабель следует в специальный для него канал;
• обязательное наличие заземления.

Стоит заметить, что монтаж и подключение всех устройств нужно выполнять аккуратно, не должно быть открытых участков кабеля и оголённых проводов. Нужно следить за внешним видом корпуса теплообменника используя пробу фазы на теплоноситель. Конечно, возможно такая защита уже есть в конструкции котла, но лучше перестраховаться и обезопасить себя.

Итог При правильном монтаже, аккуратном использовании и установке дополнительного оборудования продлевается срок эксплуатации системы тёплого пола. Конструкция водяных тёплых полов сделана таким образом, что отопление распределяется комфортно и равномерно, в отличие от применения радиаторов.

Применение системы электрического котла для тёплого водяного пола отличается экономичностью и практичностью. Агрегат будет работать вне зависимости от наличия общего отопления в доме, что очень удобно в период между сезонами.

При выборе электрического оборудования необходимо опираться на основные критерии и пользоваться помощью квалифицированных сотрудников, если есть необходимость, они помогут грамотно подобрать электрокотёл, учитывая мощность и страну производителя. Установку оборудования можно сделать как самостоятельно, так и обратиться к профессионалам, они всё сделают быстро и качественно.

Особенности конструкции

Электроды в котле нужно периодически менять

Внутри корпуса такого прибора находится жидкость, в которую погружены два электрода. На них подается переменное напряжение с частотой в 50 Гц. Частицы, находящиеся между электродами, движутся в нужном направлении в зависимости от их полярности. Такое движение ионов непрерывно, так как полярность частиц меняется очень быстро.

Несмотря на то, что такие электроды не могут сгореть, их все-таки приходится периодически менять. Кроме того, нужно следить за качеством жидкости, приобретая готовую смесь или добавляя нужное количество соли в питьевую воду.

Еще один вариант – индукционные агрегаты. В них нагревается проводник, погруженный в магнитное поле. На сердечник, роль которого в таких моделях играет непосредственно корпус устройства, намотана катушка индуктивности.

Корпус агрегата напоминает лабиринт, протекая по которому вода нагревается и охлаждает его стенки.

4 Подходящие модели

К тёплым полам подходят не все электрические котлы. Некоторые модели можно модифицировать, добавив дополнительное оборудование. Другие изменить нельзя. К системе отопления приобретают ТЭН-оборудование некоторых производителей:

• серии, созданные специально для тёплого пола — Kospel EKCO;
• агрегаты, к которым можно подключить бойлер косвенного нагрева — Ferroli;
• только для отопления подойдут котлы фирмы ACV, но к серии E-tech S можно присоединить пластинчатый теплообменник для горячего водоснабжения;
• устройства, позволяющие использовать антифризы в качестве теплоносителя — Rilano;
• конструкции, выпущенные отдельно для тёплых полов и радиаторов — Baxi AMPTEC;
• продукция Барского машинного завода.

Мощность котла

При выборе электрокотла для тёплого водяного пола в первую очередь обращают внимание на его мощность. Она должна соответствовать энергопотреблению системы обогрева дома или отдельного помещения

На 10 м2 требуется 1 кВт мощности.

Если полезная площадь, на которой находится водяная магистраль, составляет 50 м2, то от оборудования потребуется мощность в 5 кВт. Для северных районов норма потребления энергии составляет 2 кВт на 10 м2. Для южных широт – 0,8 кВт на 10 м2.

Необходимо предусмотреть резерв для водонагревателя 20%. Если электрокотёл предназначен не только для обустройства тёплого пола, но и для горячего водоснабжения, то к основному показателю мощности прибавляют резерв 50%. От водонагревателя требуется мощность 5 кВт + 20% +50% = 8,5 (9) кВт. Оборудование используют в дачных домиках.

Чтобы получить более точные данные, используют калькулятор расчёта мощности для систем отопления. В нём учитывается размер комнаты, высота потолков, наличие окон и дверей, материал напольного покрытия, возраст постройки. Программу можно найти на специализированных сайтах в Интернете.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Как подключить тёплый пол к котлу?

Для того чтобы уложить водяной контур на черновое основание пола и подключить его к котлу, необходимо сделать проект. В нём обозначают 2 части: подключение магистрали к коллектору и подключение коллектора к котлу.

• На подготовленное черновое основание укладывают трубу змейкой или улиткой. Один конец трубы подключают к коллектору с горячим контуром, другой к патрубку, который отводит охлаждённый теплоноситель к котлу.
• На коллекторе устанавливают трёхходовой клапан с терморегулирующим устройством и термодатчиком: блок управления призван контролировать поток и температуру жидкости в напольную магистраль.
• От коллектора отводят горячий и холодный контуры. Их соединяют с выходами на котле.
• На обратной трубе устанавливают мембранный расширительный бак, циркуляционный насос, фильтр и трубку, которая отводит воздух из контура.
• Для насоса предусматривают отсекающие краны. Они необходимы для того чтобы иметь возможность отключить насос и провести ремонтные или профилактические работы. Рекомендуют для насоса сделать отдельную конструкцию из трубы и посредством байпасов укрепить её на обратном контуре.
• Для электрокотла и для системы отопления устанавливают отдельные блоки управления. В котле автоматика предусмотрена производителем.

Подающую трубу горячего контура выводят под небольшим наклоном. Он необходим, чтобы теплоноситель под действием гравитации проходил к коллектору. Охлаждённая вода с помощью циркуляционного насоса нагнетается под давлением к котлу. Трубу устанавливают под наклоном в сторону котла: 3 мм на 1 пог. м.

Если в водонагревателе выход для горячей воды расположен с боковой стороны или сверху, то в системе можно предусмотреть расширительный бак. Его устанавливают на верхнем участке дома. К нему подаётся теплоноситель от котла. Из него выводится горячий контур к коллектору тёплого пола. В его сторону идёт наклон холодной трубы.

Типы котлов для водяного подогрева полов

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Котлы отопительные

Таблица. Типы отопительных котлов.

Тип	Общая информация
Одноконтурный	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
Двухконтурный	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Установка газового котла BAXI + электрокотел Protherm

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

Устройство дизельного котла

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

Твердотопливный котел для теплого пола

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

Схема твердотопливного котла

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Газовый котел для теплого пола

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

Котел газовый напольный двухконтурный

газовые котлы отопления

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

Схема электрокотла для теплого водяного пола

На фото — электрический котел отопления

электрические котлы отопления

2 Условия эксплуатации

Для тёплых полов можно использовать только котлы ТЭН. В конструкции есть два циркулирующих контура с отдельными нагревательными приборами. Это позволяет легко регулировать степень прогрева теплоносителя и воды для бытовых нужд. Электродные котлы нельзя подключать к ГВС, но отопитель можно модифицировать. В этом случае в обвязку входит несколько элементов:

• бойлер косвенного нагрева;
• смесительный узел;
• термодатчики.

С помощью бойлера можно нагреть воду для использования в быту. Она должна быть горячее теплоносителя на 10−15 градусов. Система работает так же, как и оборудование с установленным тепловым газовым генератором. Подвести котёл к тёплому полу напрямую невозможно, это не позволяет сделать температура жидкости, поэтому используют смесительный узел. Он снижает степень нагрева, позволяя системе работать от электродного устройства.

Датчик фиксирования температуры уже встроен в оборудование. Но если его нет в комплекте, то можно использовать комнатную аппаратуру, которая регулирует нагрев воздуха в помещении. Устройство нужно монтировать на высоте 15−20 см над поверхностью пола. В состав обвязки входят фильтрация и подготовка воды, подпитка контура. Мастер должен обязательно смонтировать заземление, оно предотвратит перебои электричества.

Параметры выбора котла

Отопительные установки в зависимости от характеристик обеспечивают различную теплоэффективность, подходят для определенной площади и условий эксплуатации.

1. Мощность. Требуемый параметр определяется площадью отапливаемого помещения и уровнем его теплоизоляции. Производитель указывает площадь, на которую рассчитан котел, при условии, что здание хорошо утеплено. Если же тепловые потери неизвестны, то необходимо выбирать котел, мощность которого рассчитана на обогрев площади на 25% больше реальной. Приобретать оборудование с избытком мощности нецелесообразно, так как будет происходить перегрев и поломка устройства. В случае установки котла в неотапливаемом помещении, необходимо для расчета мощности привлечь специалиста-теплоэнергетика.
2. Возможность управления мощностью. Газовые установки могут быть оснащены системой управления мощностью, а могут быть без нее. Для регулировки работы оборудования может использоваться авторежим или ручное управление. Автоматические системы управления более экономичные. В этом случае пользователь только задает необходимые параметры, а автоматика обеспечивает точность и плавность подачи газовой смеси к горелке. Также при использовании автоматики частота полного выключения горелки снижается, благодаря чему срок службы оборудования увеличивается.
3. Энергозависимость. Применение электроники в системе управления электрическими насосами для принудительной циркуляции повышает производительность котла, но одновременно зависит от стабильности энергообеспечения и снижает его автономность.
4. Тип нагрева воды. Если необходимо, чтобы котел (включая промышленное газовое устройство) обеспечивал не только отопительную функцию, но и производил подогрев воды для бытовых нужд, необходимо выбирать двухконтурную модель, которая подогревает воду в проточном режиме. Если необходима большая производительность, то нужно остановиться на накопительном варианте. Бойлеры могут быть встроенными в котел или автономными и подключаться к установке. Выносные модели могут иметь очень большой объем (несколько сотен литров), тогда как встроенные ограничены габаритами котла.

Электрокотлы для водных полов

Нужно сразу отметить, что не каждый электрокотел подходит для создания теплого пола. Низкотемпературное оборудование обладает рядом ограничений. Это напрямую связано с параметрами нагрева жидкости, циркулирующей в системе.

Так, например, температура теплоносителя, подающегося на водяной пол не должна превышать 55 градусов. При этом достаточным считается нагрев до отметки в 27 пунктов.

Во время выбора оборудования для водяного отопления пола обязательно нужно обратить внимание на три ключевых аспекта:

1. Тип установки. Специально для этой системы устройства имеют настенный и напольный форм-фактор.

Электродные модели обладают небольшими размерами и весом. Они часто устанавливаются на трубопровод отопления на высоте в полтора метра.

ТЭНовые агрегаты представляют собой тот же бойлер. Внутри у них расположена утепленная емкость и трубчатое устройство, осуществляющее обогрев жидкости. Все это заметно увеличивает вес. Такие аппараты нередко предназначены для напольной установки.

Одноконтурные установки (ТЭНовые и электродные) предназначены для непосредственного нагрева жидкости для пола. При необходимости горячего водоснабжения, .

представлены исключительно ТЭНового типа. Они разработаны специально для нагрева теплоносителя и воды для хозяйственных нужд. Такие модели считаются малоэффективными, так как во время поднятия температуры жидкости происходит потеря большого объема тепла. Именно поэтому их нередко подводят к внешнему аккумулятору энергии.

Эта схема прекрасно подходит при использовании счетчика для двух разных тарифов. В ночное время, когда электричество стоит дешевле, происходит нагрев воды в емкости. А днем энергия используется непосредственно для теплых полов.

3. Принцип нагрева. Для теплого пола чаще всего происходит подключение ТЭНового электрического котла, так как он обладает широкими возможностями регулировок мощности.

В стандартных электродных котлах минимальный нагрев жидкости происходит от 60 градусов. Это напрямую связано с особенностями работы. Именно поэтому во время подключения к низкотемпературным системам нужно использовать узел подмеса. Хотя сегодня на рынке присутствуют модели, в которых встроено специальное устройство, позволяющее осуществлять подсоединение сразу к системе.

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа
Электрический котел — готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы
Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

1. Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
2. Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

• невысокая стоимость;
• компактность и малый вес;
• простота монтажа, дымоход не нужен;
• безопасность (нет открытого пламени);
• простота эксплуатации;
• могут устанавливаться в любом помещении;
• сервисное обслуживание простое;
• экологичны: нет выбросов и запахов;
• бесшумны.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м — мощность котла 36 кВт;
• площадь отопления 220-350 кв. м — мощность котла 30 кВт;
• площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м — мощность котла около 6 кВт;
• площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Твёрдотопливные печи

Для системы отопления предназначены печи, с выходами для теплоносителя, который циркулирует в напольной магистрали. Теплообменник состоит из змеевика, который расположен в стенках топки. Дрова укладывают на колосник.

Разгораясь, они нагревают воду в теплообменнике. Горячая жидкость поступает в магистраль отопления. Температура воды приближена к 100 0С, поэтому печи выбирают чаще всего для радиаторного обогрева. Для тёплого пола предназначено низкотемпературное оборудование.

Если тёплый пол в доме является основным источником обогрева, то предпочтения отдают топкам длительного горения. Дрова в них не горят, а тлеют. При этом выделяется достаточное количество тепла, чтобы нагреть теплоноситель до температуры 50 0С. В напольной магистрали жидкость остывает до 35 0С.

При этом пол разогревается до 22-24 0С. Если в доме установлен твёрдотопливный котёл для тёплого водяного пола, то рекомендуют установить расширительный бак, чтобы часть горячей воды из магистрали поступала в него, не загружая контур на полу.

Из обратки выводят трубопровод для воды, предназначенной для домашнего потребления. Выстроить топку с теплообменником, подключить её к водяной магистрали можно своими руками.

Классическая обвязка

Рассмотрим основные схемы обвязки электрического котла отопления.

На данный момент существует четыре распространенных способа:

1. С естественной циркуляцией.
2. С принудительной циркуляцией.
3. Классическая коллекторная разводка теплового контура.
4. Способ первично-вторичных колец.

В обвязку включаются также все узлы настенного электрического котла. Также в обустройство котла включаются и внутренние обогревательные контуры («тёплый пол»).

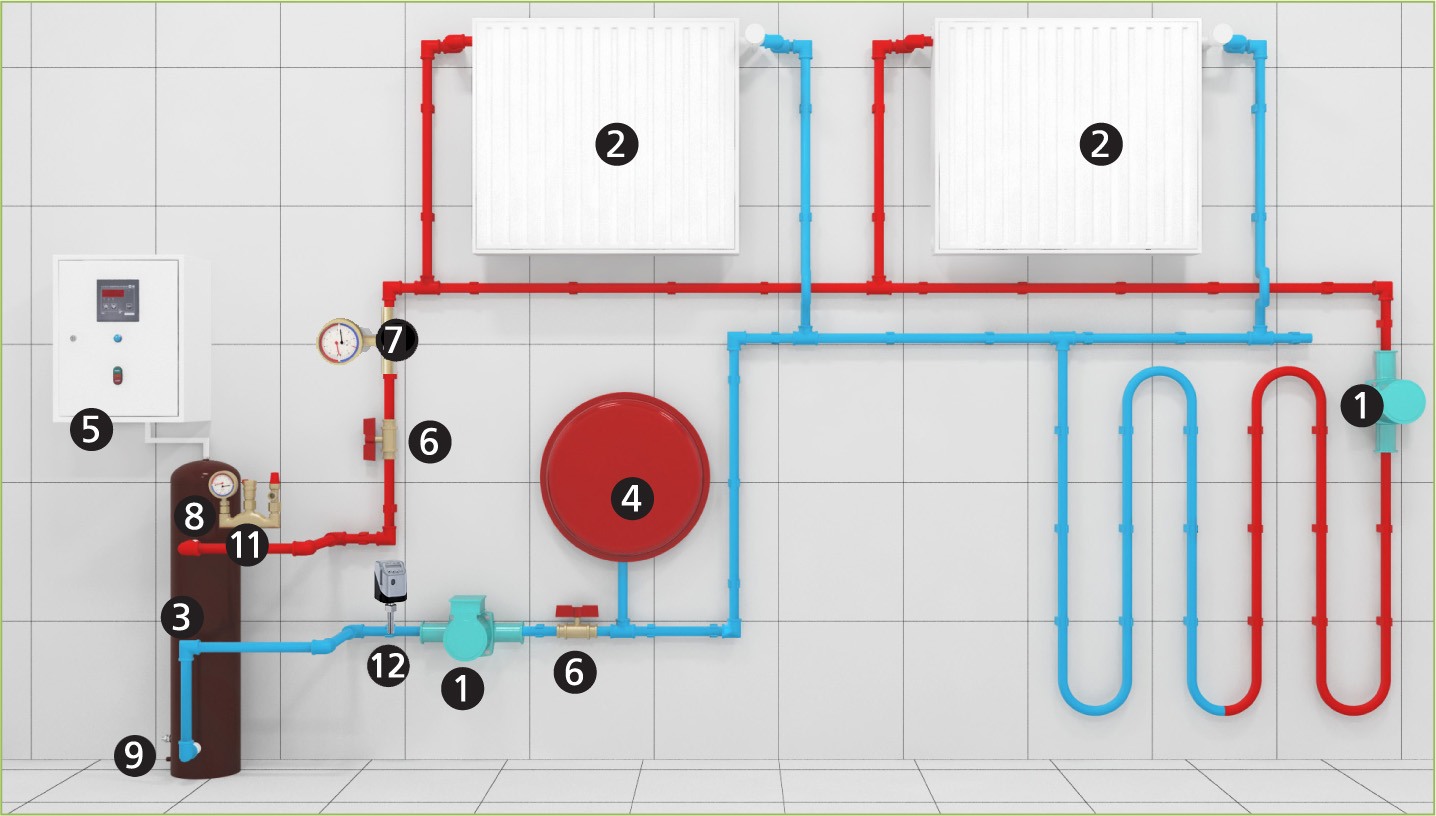

Схема обвязки электрокотла

Рассмотрим подробнее классический вариант коллекторной разводки

Важной задачей данной схемы является обеспечение минимальных перепадов температуры. Предполагается, что при работе в двухконтурных котлах уже подогревшийся теплоноситель переходит из малого контура в большой

Классическая обвязка электрического котла отопления учитывает эту особенность. Прежде всего необходимо понять, какие комплектующие используются для обустройства электрокотла.

Для обустройства теплового контура применяются следующие элементы:

• сетевой насос;
• кран-байпас;
• манометр и термометр;
• фильтр проходной;
• ПВХ-трубы, фитинги (муфты, тройники, переходники) и крепёж;
• клапаны блока безопасности;
• запорная арматура (краны, вентили);
• расширительный бак;
• радиаторы.

Также потребуются инструмент и оборудование для сварки.

Классическая схема обвязки

Классическая обвязка котла может быть выполнена:

1. С контуром ГВС: вода, прежде чем попасть в смеситель проходит через котёл;
2. С «тёплым пола»;
3. Простое подключение к электросети.

В одноонтурных системах понять принцип обвязки не сложно – нужно лишь следовать инструкциям из технической документации электрокотла.

Однако стоит учесть, что при использовании бойлера косвенного нагрева его также нужно обвязать согласно рекомендациям. При эксплуатации двухконтурного оборудования разобраться с обвязкой немного труднее.

Возможен прямой вариант обвязки – температура регулируется горелкой, и смесительный – регулирование режима нагрева происходит с помощью горелки и сервопривода.

Список источников

• kotle.ru
• pol-exp.com
• ZnatokTepla.ru
• profpoly.ru
• kaksdelatpol.ru
• OtoplenieBlog.ru
• oventilyacii.ru
• GuruPola.ru
