Замена проводки в панельном доме: как сделать все правильно

СОДЕРЖАНИЕ
0
81 просмотров
15 февраля 2020

Открытая проводка в кабель канале

Кабель канал предназначен для прокладывания открытой проводки

Кабель канал предназначен для прокладывания открытой  проводки. Изготавливается кабель канал из различных материалов пластика, стали или алюминия. Для открытой проводки в квартире, обычно, используется пластиковый кабель канал.

Самый популярный это — короб, прямоугольный в профиле, с защищающей кабель канал крышкой. Внутри канала для разграничения электрокабелей на силовые и слаботочные используется перегородка. Монтаж электровыключателей, электророзеток и прочих электроустановочных изделий в конструкцию осуществляется несложной защелкой. Сборка и разведение кабельных каналов типа «короб» облегчается через применение деталей-аксессуаров (угол L-образный, угол Т-образный, заглушка, соединитель, угол внешний, угол внутренний).

Выпускаются кабель канал самых разнообразных размеров. Современный рынок стройматериалов позволяет подобрать кабель канал в соответствии с требованиями вашей открытой проводки.

Демонтаж старой линии

Перед полной заменой электропроводки в квартире потребуется демонтировать старые сети. Сначала из помещения выносят мебель, аппаратуру, полностью освобождают его от всех предметов. Затем отключают на вводе электроэнергию. Подготовившись, начинают демонтаж отделки, элементов сети. Удобнее всего его вести от распределительных коробок. Их легко «вычислить» по характерным контурам под обоями или пластиковым крышкам.

Сняв крышку с коробки, разъединяют соединения, вытягивают из штробы жилу. Иногда извлечение кабеля в многоквартирном доме сопровождается сильными повреждениями конструкции стен. Чтобы обойтись без особых разрушений, проблемный участок обрезают, тщательно изолируют, оставляют на старом месте. Закончив демонтаж, приступают к укладке новых линий.

Оценив масштабы мероприятий, многие мастера спрашивают: как поменять электропроводку в квартире с минимальными затратами? Такой вариант существует. При небольшом бюджете обходятся добавлением недостающих линий, установкой дополнительных коробок, подключением резервных точек.

Источником неполадок с электросетью чаще всего становятся соединения (скрутки, спайки). Поэтому частичный ремонт считается временным решением.

Категорически запрещено напрямую соединять алюминиевый и медный провода. Разница их физико-химических свойств приводит к постепенному нарушению контакта, разрушению соединения. Поэтому качественный ремонт предусматривает полную реконструкцию электросети.

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Прокладка проводки и требований к ней

Первый и очень важный момент, о котором вы должны знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя штробить стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» Также согласно Постановлению правительства № 508 (Пункты 11.3 и 11.11 Приложения №1) запрещено штробить несущие стены.

В этом случае рационально будет проводить проводку по имеющимся каналам, полу или под потолком (если планируется натяжной либо подвесной потолок). Первый и последний вариант более предпочтительный. Если электропроводка в квартире меняется и планируется обшить стены гипоскартоном, отличным решением будет прокладки проводки за гипсокартоном.

Важно! Штробить потолок в квартире категорически запрещено! Единственный вариант при котором можно делать штробы на потолке — это в первую очередь нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно проштробить, не задев монолит

Т.е. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам либо полу, а там уже сделать вертикальные штробы и так называемые колодцы для установки подрозетников.

Еще один важный момент, на который вы должны обратить внимание, если решили провести проводку в квартире своими руками — шумные работы разрешены с 9 утра до 7 вечера (кроме воскресных дней) при этом с 13 до 15 должен быть предусмотрен час тишины! Штробление относится к шумным работам и может не только вызвать гнев соседей, но и стать причиной наложения штрафа (от 1 до 5 тыс. рублей для физических лиц)

Возвратимся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников необходимо покупать с запасом. Этот запас пойдет на их соединение между собой (с каждой стороны наружная оболочка кабеля снимается на 5-10 см) и на подсоединение розеток, выключателей, светильников (запас длины от 10 до 15 см).

О том, как грамотно провести электропроводку в квартире, не нарушая правил, рассказывается на видео:

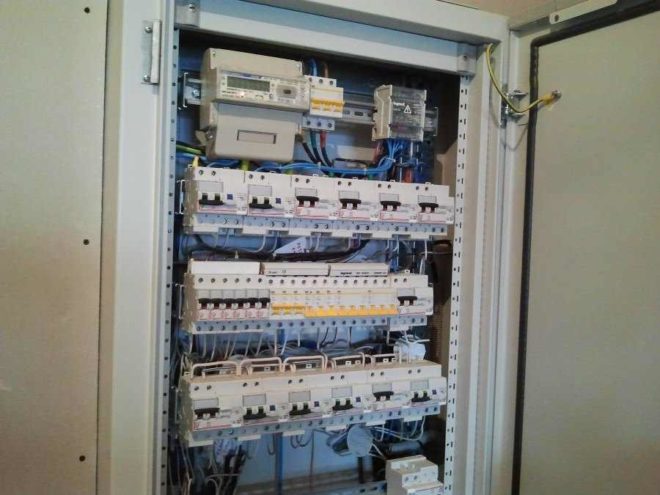

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

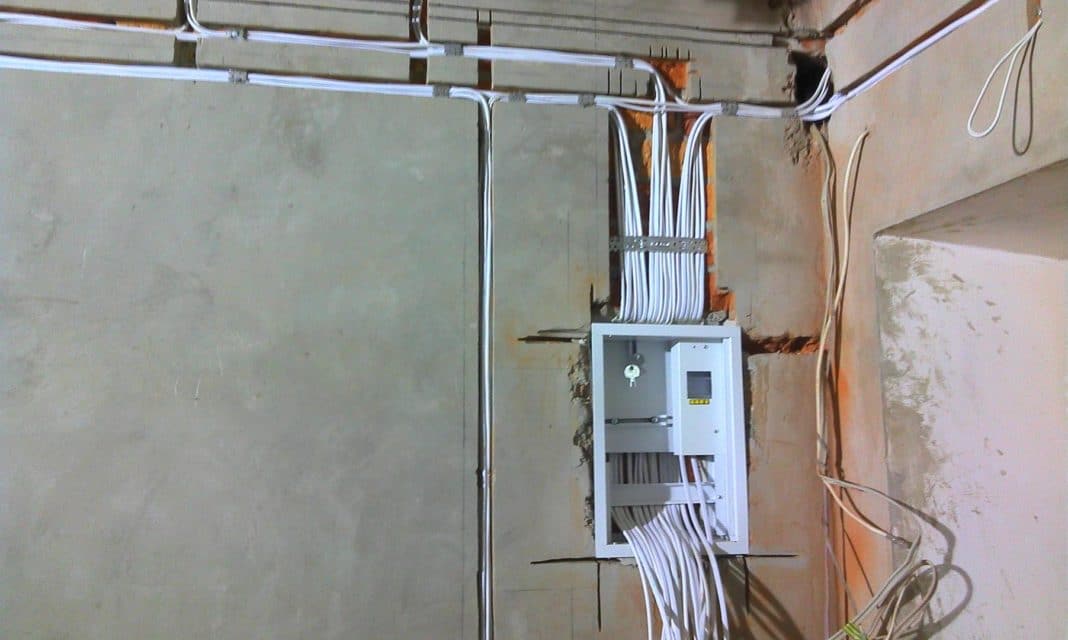

Схему разветвления кабелей от вводного щитка продумайте заранее.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Способы соединения проводов

Наиболее распространенный метод присоединения проводки к розетке – скрутка жил.

Порядок работ при этом таков:

  1. С каждого провода снимают около 3 см изоляции. С помощью мелкозернистой наждачной бумаги зачищают жилы.
  2. После подготовленные концы скручивают, следя, чтобы не нарушилась целостность жил, и на них не образовалось переломов.
  3. Готовую конструкцию припаивают свинцово-оловянным припоем. Желательно не использовать кислотные флюсы, оптимальный выбор – канифоль.
  4. Место соединения тщательно изолируют, после чего укладывают провода в коробку.

Особенности соединения алюминиевого и медного проводов

При выполнении этой работы нельзя использовать привычный метод скрутки. Самый простой выход из ситуации – резьбовое соединение. Для этого нужно согнуть зачищенные жилы проводов на концах, закрепить из на шайбе из оцинкованной стали.

Отличия прокладки проводов в панельном доме

Панельные дома по конфигурации могут различаться, но в большей части таких зданий роль несущего элемента берёт на себя стеновая панель. Это нужно учитывать, приступая к прокладке проводов в панельном доме. Главное, отказаться от создания в стенах вертикальных канавок, способных ослабить конструкцию, отвечающую за устойчивость постройки. Кабель следует укладывать только в специальные каналы, созданные заводскими работниками.

Местонахождение проводки в здании из панелей

Обычно в панельных домах электрические провода прячут в материалах потолка или стен. Бывает, что хозяева квартиры обнаруживают проводку в зоне совмещения стены и потолка. Это место подходит для укладки электрических проводов, так как не обделено свободным пространством. Кабели без проблем получается скрывать между стеновой и потолочной панелями.

Будучи проложенными между стеной и потолком, провода не станут поводом для проведения капитального ремонта

Но несмотря на то, что в плитах проделаны заводские штробы, быстро найти в стене провода удаётся не всегда. Случаются такие казусы, что электрические схемы не совпадают даже на рядом расположенных этажах в квартирах с идентичной планировкой.

Помимо стен, служащих опорой, в многоэтажных зданиях стоят и перегородки, которые строят из деревянных или гипсокартонных плит. В этих конструкциях прокладывать электрические провода глупо, поскольку в толще перегородки спрятать кабельные изделия невозможно.

Место монтажа устройств для подсоединения электрических проводов к сети в многоквартирных зданиях выбирается не случайно. По правилам розетка должна быть закреплена на расстоянии 70–90 см от пола. А выключатели фиксируют на стене, отступив от полового покрытия хотя бы полтора метра.

Располагать розетки выше — не эстетично

В старых зданиях электрические провода зачастую оказываются проложенными в 2 линии: к розетке и приборам освещения. Кстати, если в квартиру ставят не газовую, а электрическую плиту, то монтируют отдельный кабель. Но от такой схемы советуют отказаться в пользу разводки проводов, предусматривающей отдельные изделия для проведения тока, которые питают группы приборов, потребляющих электричество, и заземляют провод.

Способы подключения с учетом потребителей

Подключение блока розеток одной группы осуществляют шлейфовым способом. Он предполагает присоединение всех элементов группы к общей питающей линии электропроводки. Созданная шлейфовым способом цепь рассчитана на нагрузку, показатель которой не превышает 16А.


Единственным «минусом» такой схемы является то, что в случае повреждения в месте контакта одной из жил перестают функционировать и все расположенные за ней элементы

Сегодня подключение блока розеток часто осуществляют комбинированным способом, в основе которого лежит параллельная схема. Этот способ активно практикуется в европейских странах. У нас он применяется для обеспечения отдельной линией мощных потребителей.

Параллельное подключение предполагает прокладку от распределительной коробки двух кабелей:

  • первый направляется в виде шлейфа, запитывая четыре из пяти розеток 5-местного блока;
  • второй – подводится отдельно к пятой точке розеточной группы, которая предназначена будет для запитки мощного прибора.

Способ хорош тем, что обеспечивает работоспособность отдельной точки и делает ее независимой от функционирования расположенных рядом других участников цепи.


Главное достоинство комбинированного способа – в обеспечении максимальной степени безопасности, что особо актуально при эксплуатации мощных и дорогостоящих приборов

Единственный недостаток схемы – увеличение расхода кабеля и затрат труда электромонтажника.

Как шлейфовый, так и комбинированный способ подключения может быть закрытого и открытого исполнения. Первый предполагает выдалбливание каналов в стене для прокладки линий и «гнезд» под разъемы, второй реализуется путем прокладки РЕ проводника на поверхности стены.


Плинтусы и кабель-каналы, используемые при открытом способе прокладки, выполняют не только эстетическую функцию, но и защищают РЕ проводник от механического повреждения

Применение пластиковых кабель-каналов повышает безопасность и эстетичность открытой проводки. Большинство из них снабжено перегородками, между которыми и прокладывают линию. Контроль за состоянием РЕ проводника удобно осуществлять через съемную переднюю часть.

МОНТАЖ ЭЛЕКТРОПРОВОДКИ В ДОМАХ РАЗЛИЧНОЙ КОНСТРУКЦИИ

Вид материала несущих строительных сооружений, по которым производится монтаж электрической проводки, определяет ряд особенностей прокладки и закрепления проводов и кабелей.

К наиболее распространённым строениям относятся конструкции следующего типа:

  • крупнопанельные постройки;
  • дома, сложенные из кирпича;
  • монолитные конструкции.

Проводка в панельном доме.

Панели для строительства представляют собой железобетонные изделия, армированные стальными прутками. Популярность крупнопанельного домостроения объясняется скоростью возведения зданий.

По своему назначению панели бывают стеновыми и предназначенными для сооружения межэтажных перекрытий. Панели являются несущими элементами, поэтому существуют некоторые ограничения на оборудование в них каналов для прокладки электропроводки.

Готовые стеновые железобетонные панели имеют углубления для монтажа проводки, которые предусматриваются при их изготовлении. Для подключения люстр и светильников плиты перекрытий также оборудованы специальными каналами. Также панели могут иметь готовые отверстия для установки розеток и выключателей.

Однако, стандартная схема проводки вряд ли удовлетворит хозяина, желающего самостоятельно спланировать размещение осветительного оборудования и электропроводки в новостройке.

Если стены внутренних помещений панельной постройки предполагается оштукатуривать, проводка может быть расположена непосредственно на стенах или потолке с последующим покрытием штукатурным слоем, либо на полу под бетонную стяжку. Штробление панельных стен — задача весьма трудоёмкая и не всегда допустимая.

Общие правила монтажа электропроводки в панельных зданиях и сооружениях, изложенные в ГОСТ Р. 50571.15-97 говорят о недопустимости ослабления несущих строительных конструкций в результате электромонтажных работ.

Более конкретные формулировки даны в постановлении московского правительства 25-10-11г., которое запрещает:

  • выполнять горизонтальные штробы в швах между стеновыми панелями;
  • проделывать борозды под трубопроводы и электропроводку в панелях и перекрытиях.

Таким образом, в строительных сооружениях данного типа без риска ослабления конструкции можно выполнять открытую проводку, либо скрывать провода слоем штукатурки или декорирующей облицовкой стен.

Проводка в кирпичном доме.

В процессе первичной отделки нового кирпичного дома очень удобно размещать электрическую проводку непосредственно на стенах с последующим покрытием слоем штукатурки. Также допускается выполнение открытой проводки после окончательной отделки стен, если это сочетается с общим дизайнерским интерьерным решением.

При выполнении замены электропроводки в кирпичной постройке, ранее проложенную скрытую проводку извлечь довольно трудно. По этой причине её часто оставляют в стенах, размечая новые трассы электропроводки для выполнения штробления под укладку провода.

В случае, если требуемая глубина штробы превышает толщину штукатурного слоя, необходимо соблюдать ограничения при проделывании углублений непосредственно в кирпичной кладке. Ширина и глубина борозды в кладке кирпича не должна превышать 25 мм.

Запрещено штробить перекрытия и делать горизонтальные каналы в несущих кирпичных стенах. Длина проделываемого углубления под проводку должна быть не более 3 метров.

Электропроводка в монолитных домах.

Как в домах другого типа, в монолитных постройках без ограничений допускается применение открытой проводки. Скрытая электропроводка может располагаться под штукатуркой, стяжкой, либо декоративными панелями.

Особенность монолитных домов заключается в том, что при выполнении углублений в стенах или потолке недопустимо повреждение стальной арматуры.

При проводке электрики в частном загородном доме в первую очередь соблюдаются требования, связанные с материалами и технологиями, применяемыми при строительстве дома. К особенностям электрификации загородных домов относится необходимость выполнения наружного монтажа проводов и кабелей для подключения к электрической сети.

Наружная электропроводка загородного дома может быть выполнена:

  • самонесущим изолированным проводом (СИП);
  • кабелем, закреплённым на стальном тросе или проволоке;
  • кабелем, проложенным под землей.

Способы ремонта

Перед тем, как переходить к ремонту розетки, которая вываливается, обязательно отключите электроэнергию на вводном щитке! Приступать к разборке корпуса нужно только, когда в сети отсутствует напряжение!

Рассмотрим классическую ситуацию, когда розетка вываливается из бетонной стены. Сначала нужно понять, почему механизм крепления, представленный раздвижными лапками, не удерживает корпус в посадочном отверстии. Убедитесь, что в стене установлен подрозетник, который как раз и нужен для того, чтобы розетка либо выключатель не выпадали. По современным нормам он должен быть пластиковым, с рифлёными стенками, предназначенными для зацепа лапок. Старые металлические стаканы имеют плоские внутренние грани в результате чего просто невозможно качественно закрепить розетку. Бывают ситуации, когда такой стакан вообще не установлен, и розетка выпадает из-за того, что лепестки плохо разжимаются в бетоне. Так или иначе, если корпус постоянно вываливается из стакана, рекомендуем установить новый подрозетник с рифлеными стенками, которые решат эту проблему.

Если же Вы видите, что в стене установлен нормальный пластиковый подрозетник, но розетка либо выключатель света болтается, рекомендуем проверить сами лапки. Возможно, диаметр монтажной коробки больше, чем диаметр распора лапок в результате чего корпус просто не может зацепиться за стенки стакана и выпадает из него. В этом случае решить проблему можно двумя способами:

  1. Подложить под место упора лапок резиновые подкладки, чтобы компенсировать пустоту.
  2. Плоскогубцами немного выгнуть лепестки, чтобы увеличить диаметр распора. Тут следует понять, что если металл мягкий, исправить ситуацию деформацией лепестков может и не получиться, т. к. при распоре они вогнуться назад. Однако такое происходит крайне редко и то по причине плохого качества изделия.

Банальной ситуацией из-за которой электрофурнитура выпадает со стены, является ошибка при установке розетки, когда установщик забывает хорошо развести лепестки, закручивая специальные винтики. В этом случае, чтобы укрепить корпус, который разболтался, Вам нужно всего лишь отверткой правильно выполнить крепление, как показано на фото ниже:

Также рекомендуем просмотреть на видео еще один способ, который поможет исправить ситуацию:

Что делать, если вывалилась двойная розетка на кухне?

Если Вы живете в панельном доме и в квартире старая электропроводка, то часто розетки и выключатели плохого держаться в стене и выпадают потому что установлены в сквозном отверстии перегородки без подрозетника. Наглядно увидеть такую ситуацию Вы можете на фото:

В этом случае Вам первым дело нужно установить подрозетник, подрезать его, если это нужно (иногда возникают проблемы с толщиной и приходиться укорачивать стакан со стороны дна) и после этого уже заново закрепить розетку либо выключатель в бетонной стене.

Другая ситуация связана с гипсокартонной стеной. Если розетка вырвалась из гипсокартона вместе с куском гипса, по выше предоставленной инструкции закрепить корпус не получится. Связано это с тем, что принцип крепления подрозетника в бетоне и гипсокартоне различается. В последнем случае пластиковый стакан крепится к листу ГКЛ за счет прижимных лапок, что можно увидеть на картинке ниже:

Чтобы розетка больше не выпадала и не шаталась, рекомендуется приклеить кусок гипсокартонного листа на место, используя алебастр либо гипсовую шпаклевку. Когда раствор застынет, нужно вырезать небольшую полоску из листа ГКЛ, подложить ее под поврежденное место и прокрутить саморезами. Такой вариант усиления стены спасет ситуацию.

Альтернативный вариант – напихать внутрь пустоты газеты вокруг отверстия и заполнить его густой гипсовой шпаклевкой. Не забудьте перед этим завести провода в подрозетник. Монтажную коробку нужно вдавить в раствор, чтобы она стала вровень со стеной (не выпирала), после чего убрать излишки раствора и подождать, пока гипс застынет.

Если корпус шатается и выпадает можно еще проще решить проблему, как показал мастер на своем видеоуроке:

Как закрепить изделие, если стенка облицована плиткой?

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Образец схемы, которую может набросать собственник жилья

Внимание уделено обозначению мест расположения всех электроточек, начиная от электрощита и заканчивая розетками. Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире

Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Примерная схема электропроводки в частном доме

Главное внимание следует уделить распределению мощностей по автоматическим выключателям и защите каждой выделенной линии. Электросчетчик обычно устанавливается на входе, срезу после вводного автомата

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Создание новой линии

Перенос розеток в панельном доме созданием новой линии

Протягивание отдельного провода от распределительной коробки – самый безопасный и отличающийся надежностью способ переноса розеток. Он потребует больших временных и денежных затрат, чем прочие, однако именно его рекомендуется использовать. Благодаря такому способу установка новой точки возможна на любой стене помещения.

Порядок работы

Пошаговое руководство переноса розеток этим методом:

  1. Электричество в квартире отключают.
  2. Вскрывают распределительную коробку, от которой идет кабель к демонтируемой розетке, отсоединяют провод.
  3. Старую розетку и проводку снимают.
  4. Канавку в стене, по которой проходила демонтированная линия, заполняют бетонным раствором.
  5. Согласно составленной схеме, прокладывают новую штробу. Для этого сначала на стену наносятся отметки, а затем перфоратором проделывают отверстие. Размер штробы зависит от диаметра кабеля – он должен позволять наложить на новую проводку слой отделочного материала минимум 1,5 см.
  6. В сделанной выемке прокладывают кабель.
  7. На месте будущей розетки перфоратором делают гнездо диаметром 6 см, глубиной 5 см, которое будет использоваться для установки монтажной коробки.
  8. Внутренние поверхности сделанной выемки промазывают гипсом, вставляют коробку. Ждут, пока раствор застынет.
  9. Чтобы зафиксировать кабель, в штробу устанавливают дюбель-хомуты, располагая их на расстоянии 50 см.
  10. Укладывают кабель, выводят конец его в распределительную коробку. В ней соединяют с новым кабелем. Для этого используют не скрутку жил (это может привести к короткому замыканию), а спаивание. Сверху заматывают изолентой.
  11. Кабель протягивают к новой монтажной коробке, фиксируют его там. Чтобы соединение провода с разъемами было надежным, жилы обвивают вокруг установочного болта.
  12. Канавку, по которой проложена новая проводка, заполняют строительным гипсом.

Три причины для замены проводки

О состоянии электрооборудования люди вспоминают только тогда, когда возникают проблемы в её работе. Большинство этих домов строилось с 50-х по 80-е, то есть прошло уже больше 30 лет. Итак, почему нужно и стоит ли менять электропроводку в хрущевке?

  1. Старая потрескавшаяся изоляция. Срок службы изоляции кабелей с ПВХ-изоляцией 15-25 лет. Но в советское время для электропроводки применяли кабели в резиновой изоляции, да ещё и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции в зависимости от конкретного случая в два и более раза короче, чем у ПВХ-изоляции.
  2. Алюминий и его проводимость и мягкость. Алюминий – это мягкий и «текучий» метал, его более чем последних 15 лет было запрещено использовать для домашней электропроводки. Контактные соединения алюминиевых проводов необходимо подтягивать раз в год (в зависимости от условий эксплуатации).
  3. Мощность оборудования «тогда» и «сейчас». Во времена проектирования электропроводки для хрущевок у потенциальных жителей могло быть дома такое электрооборудование – радио, телевизор, утюг, холодильник и лампочка. Поэтому и сечение ТПЖ подбиралось соответствующим. Теперь нагрузка возросла, используют уже медные кабели сечением от 2,5 кв. мм для розеточных групп, что позволяет запитать более 3 кВт на одной линии.

Этих причин достаточно чтобы заменить проводку на современную медную, выполненную кабелем ВВГнг-LS или подобным.

Как найти распределительную коробку в стене: способы и инструкция

Чтобы быстро найти распределительную проводку в стене следуйте следующим советам, они помогут определить в точности местонахождение и не повредить отделку вашей стены.

    1. Если вы живите в хрущевке, тогда особых сложностей за поиском у вас возникнуть не должно. Ведь распределительные проводки устанавливались в железную крышку, ее нормально спрятать не получилось, поэтому она всегда показывается наружу от 0.5 до 2 см. Как вы понимаете, нужно просто изучить стену, тогда вы сможете все найти распределительную коробку в хрущевке с легкостью. Также на стене могут остаться и другие следы, к примеру: ржавчина или немного подгорят обои.
    2. В Брежневке распределительную коробку найти сложней. Ранее они устанавливались на стыке стен и потолка и виде обычных пустот, которые закрыты листом обычной оцинковки. Чтобы ее спрятать использовали большое количество шпаклевки, поэтому она надежно скрывается. Чтобы найти ее используйте самодельный металлоискатель или другие приборы для поиска. Попробуйте также почитать, как найти проводку в стене, существует несколько отличных дедовских способов.
    3. В сталинках найти коробку с проводами довольно просто. Они устанавливались в пустоты, чтобы ее найти достаточно, постучать по стене, определяем место нахождение по глухому звуку. Как правило, коробки устанавливались на высоте 2-3 метра и выше розеток, поэтому здесь особых проблем возникнуть не должно.
    4. Попробуйте опираться на стандартные требования, коробка устанавливается на высоте 15 см от потолка строго вертикально розеткам и выключателям.
    5. Если нужно найти распределительную коробку под гипсокартонном нужно использовать специальные детектор скрытой проводки, обычный металлоискатель с такой задачей не справится, ведь он будет постоянно находить ненужные профиля.

  1. Если коробка закрыта металлическим листом можно попробовать использовать обычный магнит или компас.
  2. В панельном доме найти распределительную коробку можно найти используя обычную индикаторную отвертку. Проводим ею от розетки или выключателя строго вверх. Яркость лампочки в такой ситуации вам подскажет, где она находится, для эффективности включите дополнительный электроприбор или зажгите свет.

https://youtube.com/watch?v=WF8-IsGHPwc

Вот теперь мы ответили на вопрос, как найти распределительную коробку в стене , мы понимаем, что существует еще множество сложностей, расскажите, с чем столкнулись вы, давайте вместе поможем найти коробки и остальным нашим читателям.

Похожая статья: Делаем токопроводящий клей из подручных материалов.

Правила разводки

Сразу стоит отметить, что полный перечень правил и технических требований указан в специальной документации и утвержден ГОСТом. Однако если делается схема разводки электропроводки в квартире своими руками и нет соответствующей литературы под рукой, то стоит соблюдать самые важные из инструкций.

  1. Все выключатели запитываются сверху вниз, а розетки снизу. Их располагают на высоте не менее 50 см от пола. При этом не должно быть никаких препятствий, которые бы закрывали доступ к устройству.
  2. Выключатели обычно располагают при входе в помещение на противоположной стене от стороны открывания. Некоторые типы таких изделий монтируют прямо возле некоторых предметов интерьера, создавая определенный уровень комфорта.
  3. Все провода разводят по помещению только горизонтально и вертикально. Угол поворота при этом будет составлять 90 градусов. Никаких диагональных отводов быть не должно, даже если это позволит сэкономить на материале.
  4. Скрытую в стене проводку в обязательном порядке наносят на монтажный план с указанием расстояния от стен и потолка. Это очень поможет при произведении ремонтных работ в помещении.
  5. Типовая схема разводки электропроводки в квартире «хрущевке» может предполагать, что на ввод в помещение будет идти кабель с небольшим сечением. Однако если потребляемая максимальная мощность выше предела проводника, то его нужно будет заменить.
  6. Между проводами и различными элементами конструкции необходимо выдерживать определенное расстояние. Например, от потолка до кабеля оно должно составлять 15 см, от пола – не менее 20 см, а от газовой трубы не ближе чем 40 см, но только по отношению к горизонтальным отводам. Если же речь идет о вертикальном расположении, то их устанавливают не ближе 10 см от проемов и углов.
  7. Не допускается соединение проводников из разного металла. Дело в том, что под нагрузкой они начинают окисляться и разрушаться. Поэтому если есть острая необходимость в таком соединении, то его производят через специальную муфту.
  8. Соединение провода или его разводка выполняется только в специальных коробках, которые устанавливают в каждом помещении на местах отводов. Учитывая это, схема разводки электропроводки в квартире панельного дома делается с минимальным количеством ответвлений, чтобы меньше ставить таких изделий. В таких конструкциях это связано с определенными трудностями.
  9. Монтаж розетки в туалете запрещен, а при решении установить ее в ванной комнате лучше использовать понимающий трансформатор или специальные защитные устройства, специально разработанные для этих целей.
  10. Расстояние между двумя кабелями, которые проложены параллельно друг другу, не должно быть менее 3 мм. При этом они монтируются в отдельной защите в виде коробов или гофры.

Список источников

  • sovet-ingenera.com
  • samelectrik.ru
  • YaElectrik.ru
  • www.otdelochnik24.ru
  • vse-elektrichestvo.ru
  • video-praktik.ru
  • www.syl.ru
  • uzotoka.ru
  • stroypomochnik.ru
  • tehznatok.com

Похожие статьи

Комментировать
0
81 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
