Специфика проводки в каркасном доме

С чего начинать

Чтобы каркасный дом не преподнес неприятных сюрпризов, для строительства необходимо выбирать хорошо просушенные и обработанные антисептиком материалы. Тогда можно быть уверенным, что в стенах не появятся щели, постройку не «поведет», причем это касается не только досок, но и бруса. Дом, построенный из пиломатериалов естественной влажности, может в последующем сильно огорчить своего хозяина. Если купить просушенные строительные материалы не представляется возможным, они досушиваются после покупки.

Для этого доски укладываются на поддон высотой 30 см от земли и укрываются навесом от дождя и прямых солнечных лучей. Чтобы избежать деформации, стройматериалы, предназначенные для сушки, должны располагаться в одной плоскости. В этом случае их необходимо дополнительно покрыть противопожарными составами (антипиренами) и антисептиком.

Углы являются слабым местом любого дома. Даже незначительные ошибки при монтаже приводят к промерзанию стен, возникновению сырости, это дополнительный источник холода, грибка и плесени в помещениях. Грамотное возведениеуглов каркасного домапоможет избежать этих проблем.

Правильный угол получается при жесткой стыковке двух стеновых каркасов под углом 90°, чтобы предотвратить создание мостиков холода, для формирования теплого угла используются доски или небольшие бруски. Вопреки устоявшемуся мнению, использование цельного бруса для монтажа угловых стоек не имеет функционального назначения и приводит к сильному промерзанию угла за счет созданного огромного «моста холода» и проблемам с последующим утеплением.

Угол из трех стоек, который часто используют при строительстве каркасных домов, обеспечит промерзание не только самого угла, но и прилегающих стен на 20-25 см от него. Понятно, что тепла при такой ошибке монтажа углов ждать не приходится. Такая конструкция применима только для южных регионов, где не бывает морозов.

Открытая проводка

Простой вариант электросистемы — открытая проводка — оптимален для каркасного дома. Преимущества такого метода обеспечивают безопасность, а эстетичный внешний вид легко организовать с помощью кабель-канала, в который прячется провод. Монтаж легко осуществить своими руками, используя качественные материалы и инструменты. В процессе работы следует придерживаться схемы размещения всех элементов, то есть розеток, выключателей, распределительных коробок. И также стоит знать особенности используемых элементов и типов соединений, о которых рассказывает видео.

Применение кабель-каналов и монтаж коробов

Монтаж системы с кабель-каналами и коробами предполагает предварительное крепление одной части кабель-канала согласно линии расположения проводов. Для этого используются саморезы. При этом система может проходить по линии плинтусов.

Разнообразные элементы позволяют спрятать открытую проводку

После закрепления в основу укладывается провод. Монтируются распределительные коробки. Далее устанавливаются розетки и выключатели, а потом осуществляется подключение системы к сети. Переходники активно применяются для соединения проводов. Более подробно обо всех особенностях процесса рассказывает видеоролик.

О прокладке проводов на видео

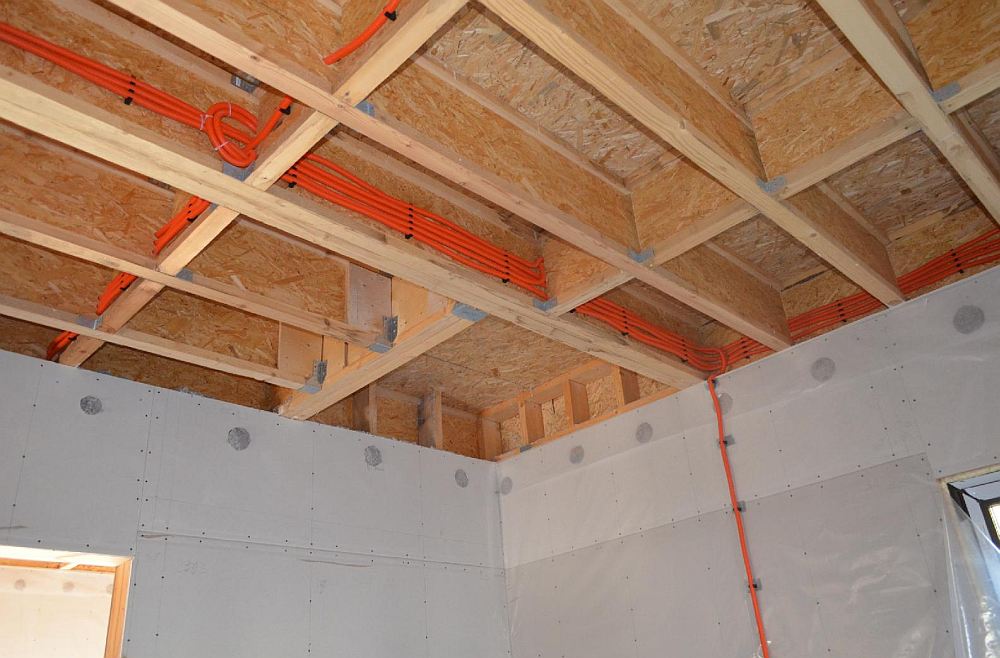

Часто при монтаже электропроводки используется гофрированная труба. Жаростойкий материал трубы обеспечивает безопасность при чрезвычайных ситуациях. Процесс монтажа мало отличается от метода применения кабель-каналов и коробов. При этом гофрированная трубка может быть легко спрятана внутри стен.

Труба изготавливается из надежного материала

Для начала работ своими руками необходимо определить линии крепления трубы. Далее элемент фиксируется к поверхности, кабель проводится внутрь до распределительной коробки. Более подробно особенности монтажа изложены в видеоролике.

Как сделать монтаж в гофрошланге: видео

В процессе обустройства электропроводки своими руками могут возникнуть сложности, связанные с индивидуальным устройство стен, планировкой, подключением. Поэтому помощью профессионального мастера необходима всегда.

Поговорим про плюсы и минусы разных типов проводки

Что касается внутренней, то плюсы сразу понятны. Эстетичность – все некрасивые соединения спрятаны от глаз и не раздражают, а также не мешают интерьеру. А что с минусами? Главный минус – затраты на прокладку внутренней проводки значительно превышают затраты внешней проводки. Также, при внутреннем варианте проведения проводки отсутствует возможность переноса розеток и дополнительного подключения точек доступа. Еще один неприятный факт – многие компании не берутся страховать деревянный дом с внутренней проводкой. Так что, если вы захотите застраховать свой дом, то будьте готовы, что Вам, скорее всего, откажут именно из-за проводки.

Теперь поговорим про внешнюю (наружную) проводку. Проводка находится в зоне видимости и можно наблюдать за ее состоянием – это огромный плюс. Более того, любые ее элементы можно без труда заменить, если такая необходимость имеется. К тому же, Вы можете добавлять новые точки подключения электроприбор. Минусы – внешняя проводка не эстетически выглядит и не очень хорошо сочетается с интерьером.

Как мы видим, наружная проводка намного выгоднее и лучше, чем внутренняя. Вряд ли Вам будет в радость ломать стены в доме в поисках места замыкания при запахе горелой пластмассы.

К тому же, статистка показывает, что пожары чаще возникают в каркасных домах с внутренней проводкой, нежели с наружным расположением проводки.

Ввод в дом

От магистральной линии электропередачи выполняется ответвление к вашему дому. Его монтаж производится воздушным либо подземным способом. В зависимости от того, какое необходимо напряжение (однофазное 220 В или трёхфазное 380 В), выбирается кабель, он будет трёхжильным (для 220 В) или пятижильным (для 380 В).

Вводной кабель приходит на счётчик электрической энергии, который по новым требованиям должен быть установлен с внешней стороны дома, чтобы контролёр мог беспрепятственно в любой момент снимать показания.

От счётчика кабель необходимо завести внутрь дома. Для этого в стене просверливается отверстие, если дом двухэтажный, то лучше всего это делать на уровне межэтажного перекрытия. Кабель укладывается в гофрированную трубу, протягивается через проделанное отверстие, крепится в межэтажном перекрытии и далее прокладывается к вводному распределительному щитку.

Обратите внимание! После счётчика обязательно должен быть в схеме автомат, который послужит защитой для кабеля, идущего от прибора учёта до распределительного щитка в доме. Если произойдёт повреждение этого кабеля или короткое замыкание, то сработает защита – автомат отключится

В противном случае (если не будет автомата), может выгореть счётчик, а отключаться будет вся магистральная линия где-то в ТП или на подстанции.

Подключение электричества к дому

Первый этап работ – проведение питающего кабеля к участку от линии электропередач. Есть два варианта подключения:

По воздуху при помощи воздушного кабеля и опорных столбов;

Подземным способом, используя специальный кабель.

Второй способ считается более затратным из-за расходов на землеройные работы и защиту кабеля под грунтом. Но подземная проводка отличается от воздушной высокой степенью надёжности. Для прокладки кабеля готовят траншею глубиной в метр. Дно траншеи засыпают песком. Для подземной прокладки используется кабель с бронированной защитной оболочкой. Его засыпают щебёнкой, отмечают специальным сигнальным материалом и закапывают.

Любые ответвления от ЛЭП осуществляются только после получения разрешения местных сетевых компаний. В офисе от застройщика потребуют проект электроснабжения дома и участка.

Подключение кабеля к основной линии могут делать только работники электрокомпании. Самостоятельно подключение не только небезопасно, но и влечёт за собой штрафные санкции.

Проводка наружная

Наружная электропроводка в каркасном доме своими руками выполняется без особых проблем, существует несколько её вариантов.

Открытый кабель

Можно использовать жёсткий кабель с двойным или тройным изоляционным слоем, выполненным из негорючих материалов. К стенным поверхностям такой проводник крепится специальными скобами. Между стеной и кабелем необходимо укладывать асбестовую либо металлическую подложку, которая должна быть шире проводника на 1 см с обеих сторон. Это надёжный и экономичный способ прокладки, но не вполне эстетичный, особенно если необходимо рядом располагать несколько кабелей.

Когда дизайн помещений выполнен в ретро-стиле, то симпатично и оригинально будут смотреться витые провода на керамических или фарфоровых роликах (изоляторах).

Электротехнические трубы

Можно при наружной прокладке проводов размещать их в электротехнических гофрированных трубах, для изготовления которых применяют специальные негорючие материалы. В трубах можно поместить одновременно несколько проводников, к стенам они крепятся при помощи специальных клипс. Такая проводка выглядит компактно, к тому же труба изолирует кабель от легко воспламеняющихся поверхностей стен и защищает от возможных внешних повреждений. Но выглядит труба совсем не презентабельно, к тому же она слишком уж хорошо собирает на себе пыль, которую практически нельзя очистить.

Кабель-каналы

Гораздо аккуратнее, чем гофрированные трубы, будут смотреться кабель-каналы. Тем более что сейчас на рынке электротоваров можно подобрать их под любой интерьер (они выпускаются в разном цветовом исполнении).

Но так как в каркасном доме вряд ли можно встретить кривые оштукатуренные стены (чаще всего используются гипсокартонные листы или вагонка), то прокладка проводов в кабель-каналах считается хорошим вариантом.

Кабель-каналы представляют собой пластиковые короба, которые крепятся к стенам и потолкам с помощью клея или саморезов. Для их изготовления применяют огнеупорный высококачественный пластик. Они бывают разной ширины в зависимости от того, сколько кабелей и какого сечения одновременно в них прокладывается. Когда проводники будут уложены в короба, сверху они закрываются фиксирующимися крышками. Пример такой проводки на видео:

Ещё один недостаток применения кабель-каналов в том, что со временем каркасный дом даёт усадку, и пластиковые короба могут потрескаться. В этом случае электрическую разводку придётся переделывать. Но в то же время есть и преимущества такого способа прокладки – это дёшево и легко монтируется.

Ввод в дом

Подключение дома к линиям электропередач выполняется при помощи толстого кабеля с алюминиевыми жилами. Прокладывается он по воздуху или в земле. Соответственно, отверстия следует проделать в потолочной плите или цоколе.

Прокладка по воздуху выполняется при помощи мощного и упругого стального троса. Сначала протягивается он, а после с помощью клипс к нему крепится электрический кабель. Подземный ввод подразумевает выкапывание траншеи, укладку трубы и протягивание сквозь нее провода. Труба защитит линию от разрывов из-за пучения грунта. В точке ввода кабеля в дом размещается гибкий стальной переходник.

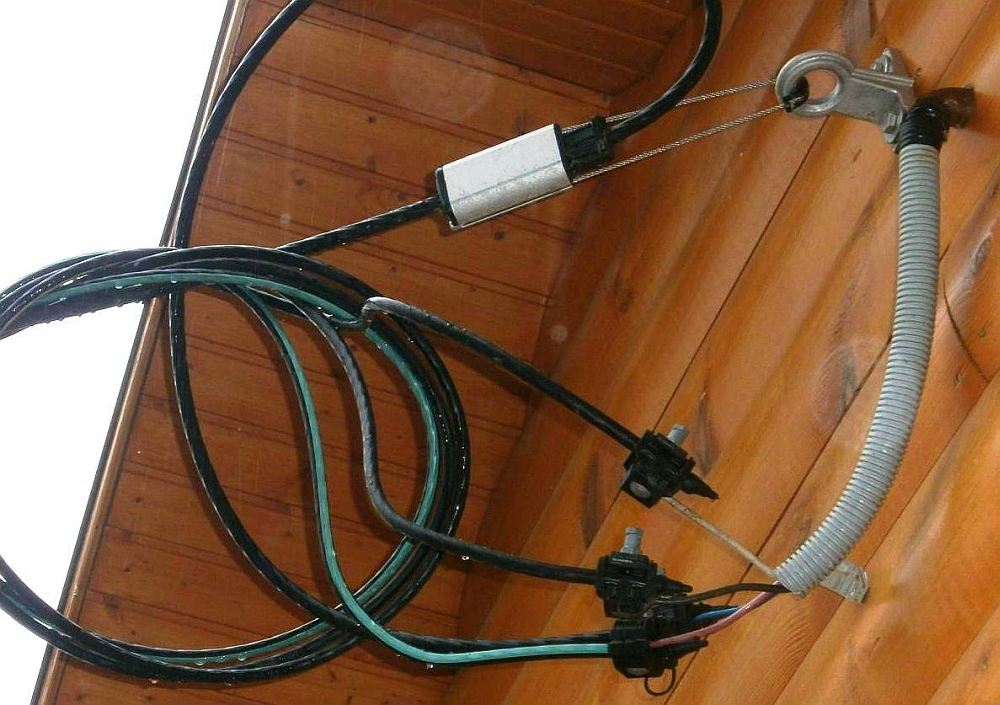

Ввод электричества в каркасный дом кабелем СИП

Не забывайте руководствоваться СНиП. В соответствии с данным документом кабель подключается к счетчику, расположенному снаружи здания. Чтобы защитить прибор от воздействия окружающей среды, его прячут в герметичном ящике и за прозрачным окошком. За счетчиком идет пакетный выключатель, прерывающий подачу электроэнергии при возникновении аварийной ситуации.

Распределение нагрузки

Чтобы предотвратить перегрев контактов и возгорание линии, следует максимально равномерно распределить нагрузку и развести проводку в доме. Для расчета используются данные, полученные при работе сети на проектной мощности в течении 20–30 минут.

Сгруппируйте потребителей по следующим принципам:

однотипные приборы;
суммированные показатели;
мощные приборы с продолжительным временем работы.

Разместите установки по линиям, а по завершении расчетов выберите число направлений, дифавтоматы, УЗО, сечение жил в кабеле и тип розеток для отдельных комнат.

Электрификация деревянного каркасного дома — сложный процесс, требующий соблюдения многочисленных правил и рекомендаций, прописанных в ПУЭ и СП. Без должных знаний и опыта обойтись своими силами практически невозможно. Рекомендуется обратиться за помощью к специалистам хотя бы за консультацией. Только грамотный монтаж проводки и выбор качественных материалов гарантируют электрическую и пожарную безопасность здания.

Низкобюджетные окна и двери

Энергетическая эффективность каркасника находится в зависимости не только от грамотного утепления здания, но в немалой степени и от окон достойного качества.

Окна

Выбирая окна, стоит обращать внимание не только на профиль или число камер в нём, но и на качество стеклопакета. Оптимальная его толщина для российского климата – 42 мм

Разумеется, стоимость более качественных окон существенно выше, но такие траты оправдают себя быстро, ведь от качества остекления зависит и стоимость отопления. А если у вас по проекту есть панорамные окна, то тут экономить точно не стоит.

Двери

Для каркасного дома лучше всего брать особые двери с коробками, дополнительно утеплённые и оснащённые терморазрывом.

Монтируем открытую проводку

Монтировать наружную проводку можно следующими вариантами:

Первый вариант больше подойдет для технических помещений или сараев, так как для установки используется жесткий провод с двойной или тройной изоляцией, который впоследствии монтируется на стену и потолок посредством электротехнических зажимов. Внешне такая проводка смотрится просто ужасно.

Второй вариант более интересен и широко использовался нашими предками в 60-ых годах, что, кстати, можно с успехом применять, стилизуя свой дом в стиле ретро. Для такого способа применяется витой кабель, крепящийся на керамические ролики, установленные на стене.

Третьим вариантом является использование гофрированной трубы, что тоже не совсем красиво, так как труба может провисать, что существенно портит внешний вид, а еще на нее собирается пыль, которую впоследствии полностью удалить очень трудно.

Кабель-каналы являются наилучшим способом прокладки внешней проводки. Кроме того, что такие пеналы достаточно надежны, они еще и эстетически красивы.

Монтаж проводов в гофре и в кабель-каналах выглядит следующим образом.

В каждой гофрированной трубе имеется стальная струна, к которой крепится конец провода и, при помощи данной струны, кабель протягивается на необходимую глубину. Чтобы провод не «ушел», концы гофры и кабеля соединяются между собой посредством изоленты. К стене гофра монтируется при помощи пластиковых клипс или других специальных крепежей. Располагать крепеж трубы необходимо не реже, чем через 50 см, это поможет избежать провисания.

Еще для дополнительной защиты проводки можно использовать пластиковые пеналы, которые обладают огнеупорными качествами. К коробкам необходимо дополнительно приобрести уголки, заглушки и стыки. Широкий выбор цветов позволяет подобрать оттенок, подходящий для дизайна вашего дома.

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов,
но создает – неразъемность соединений.

Поэтому самым распространенным видом соединения проводов с электрическими
контактами приборов является резьбовым.

Линейное расширение от изменения температуры у разных металлов
не одинаково. Особенно сильно меняет линейные размеры алюминий. Поэтому со временем
между контактом соединенных металлов образуется зазор, Для того, что бы забыть об
обслуживании под винты устанавливаются шайбы гровера. Гровер нивилирует возникающие
тепловые расширения.

Нужно ли делать полукольца под резьбовым соединением?

Если не делать у проводника полукольцо, то площадь соприкосновения
провода с контактной площадкой электроприбора будет гораздо меньше, а это значит,
что в определенных случаях, могут возникнуть проблемы.

Как еще монго увеличить площать соединения в резьбовом соединении?

Для увеличения площади поверхности проводника его можно расплющить.
например, плоскогубцами, надфилем или на наковальне.

Использование клеммных колодок

Сама клеммная колодка представляет собой изолирующую пластину
с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся
на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один
недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно
актуально при подсоединении алюминиевых или многожильных проводов.

Хотя надежность соединения проводов в клеммных колодках ниже,
чем при соединении пайкой, но времени на выполнение электромонтажа тратится на много
меньше. Неоспоримым достоинством клеммных колодок является возможность соединения
в электрической проводке медных и алюминиевых проводов, так как латунные трубки
покрыты хромом или никелем.

Пружинные клеммы Wago – Ваго

Для использования этого типа соединений, с токопроводящей жилы
снимается изоляция и вставляется в клемму. Самые распространенные клемники выпускаются
фирмой «Wago» (Ваго).

А, что за белая паста находится внутри клемника Ваго?

Внутри клемников находится специальная паста, недопускающая окисления.
Поэтому, в подобных клемниках можно зажимать медные и аллюминевые провода.

Клеммники Wago бывают двух конструктивных исполнений, одноразовые,
когда провод вставляется без возможности изъятия, и с рычажком, позволяющим легко
как вставлять провода, так и вынимать.

Клемники рассчитаны на соединения любых видов одножильных проводов,
в том числе и медных с алюминиевыми проводами сечением от 1,5 до 2,5 мм 2.
По заявке производителя, колодка рассчитана на соединение электропроводки в соединительных
и распределительных коробках с силой тока до 24 А.

Клеммная колодка Wago является современным средством соединения
проводов без инструмента быстро и надежно, но обходится дороже, чем традиционные
способы соединения.

Ошибки при строительстве каркасного дома

Если вы решили построить каркасный дом своими руками, вы не должны допустить ошибок. С самыми распространенными из них предлагаем ознакомиться.

Использование древесины ненадлежащего качества

Очень часто для строительства каркасного дома используют недостаточно просушенную древесину. Это большая ошибка. Когда дерево просохнет, оно изменит свою форму. В результате дом может покоситься, гвозди или саморезы частично будут выворочены. Пострадает не только сам дом, но и утеплитель, и отделочный материал.

Недостаточное усиление каркаса

Каркас – основа дома. Его надо делать максимально качественно

И особое внимание нужно уделить вертикальным стойкам, поскольку они слабо сопротивляются боковым нагрузкам. Чтобы решить проблему, достаточно усилить каркас диагональными связями

Сделать это можно несколькими способами: задействовать распорки, обшить дом фанерой или листами OSB, набить обрешетку из досок.

Подкосы можно сделать сверху и снизу. Одним концом они должны упираться в вертикальную стойку, другим концом – в брусья обвязки и находиться к ним под углом 50-60 градусов.

Чаще всего каркас обшивают фанерой или OSB-плитами. Их толщина должна быть не менее десяти миллиметров

Важно качественно закрепить плиты на каркасе, для этого можно использовать саморезы, диаметром не менее четырех сантиметров

Усилить корпус можно и при помощи обрешетки из досок, которые крепятся на расстоянии 5-7 сантиметров под небольшим углом друг относительно друга.

Отсутствие паро- и гидроизоляции

Отсутствие гидроизоляции фундамента

Брус нижней обвязки должен быть огражден от фундамента слоем гидроизоляции. В противном случае он подвергнется воздействию грунтовых вод и начнет постепенно гнить. Спустя несколько лет его придется менять, а эта операция дорогостоящая и сложная.

Несоблюдение шага при монтаже вертикальных стоек

Ширина плит утеплителя – 0.6 метра. Соответственно и шаг между стойками каркасника должен равняться 59-60 сантиметрам..

Недостаточное закрепление вертикальных стоек

Пользоваться только саморезами при креплении стоек каркаса нежелательно. Лучше дополнительно вбивать несколько гвоздей с двух сторон под углом друг к другу. Вообще все стыки надо прорабатывать максимально качественно.

Это лишь часть ошибок, которые допускают при строительстве домов по каркасной технологии. Чтобы избежать их обращайтесь в проверенную компанию, давно работающую в вашем городе.

Перед строительством любого дома каждый задаётся вопросом о стоимости. Правильно составленная смета каркасного дома поможет максимально точно ответить на этот вопрос. Смета включает в себя две части: строительные работы и монтаж инженерных коммуникаций. Нужно учитывать не только стоимость материалов, но и расходы на их перевозку.

Посчитав все статьи расходов, мы получим стоимость. О том, сколько стоит каркасный дом построить, читайте здесь.

Способы прокладки

Рассмотрим основные способы прокладки электрического кабеля в каркасном доме.

Наружная

Наружный монтаж электрического кабеля в каркасном доме можно выполнить самостоятельно. Есть несколько вариантов.

Открытый кабель

При обустройстве данной проводки используется жесткий провод с двойной/тройной изоляцией из материалов, не поддерживающих горение. Чтобы закрепить линию на стенах, установите специальные скобы. Для снижения вероятности возгорания между кабелем и деревянной стеной следует разместить подложку из асбеста или металла. Ее ширина напрямую зависит от толщины кабеля и делается на 20 мм больше (линия прокладывается прямо посередине).

Наружная проводка в каркасном доме

Данный метод является наиболее дешевым и надежным, однако электропроводка смотрится неэстетично. Еще хуже выглядит система в том случае, если рядом расположено сразу несколько проводов. С другой стороны, такой вариант подходит для домов в ретро-дизайне или стиле лофт.

Электротехнические трубы

Электрические провода можно спрятать в специальные гофрированные трубы, сделанные из негорючих материалов. Они способны выдерживать высокие температуры, а диаметр позволяет размещать внутри несколько кабелей. При помощи особых клипс труба фиксируется на деревянных стенах здания.

Проводка занимает минимум свободного пространства, повышается электрическая и пожарная безопасность, снижается риск механических повреждений при эксплуатации. Однако вновь можно говорить о неэстетичности, связанной с неопрятным внешним видом металлических труб. Они же будут притягивать с улицы пыль и грязь.

Укладка провода в электротехнических трубах

Кабель-каналы

Такие защитные приспособления для электрической проводки имеют более лаконичный и продуманный дизайн, чем и выигрывают у гофрированных труб. Изделия выпускаются в разной цветовой гамме, благодаря чему вписываются в любой интерьер или экстерьер. Идеально ровные кабель-каналы могут выявить потенциальный недостаток каркасного дома — кривизну стен. Но если дом построен на совесть, то этого не произойдет.

Кабель-канал – пластиковый короб, устанавливаемый на стенах или потолке. Для фиксации используются саморезы или клей. Пластик, из которого производятся изделия, не поддерживает горение и сохраняет свойства при воздействии высоких температур.

Кабель-каналы выпускаются разной расцветки и габаритных размеров. Конкретная ширина подбирается в зависимости от коммуникаций. После фиксации короба на стене, внутри укладывают кабель, а затем прячут его под крышкой.

Открытая проводка в кабель-каналах

Основной минус кабель-каналов связан с потенциальной усадкой каркасного дома, из-за чего изделия начнут трескаться. В результате придется повторно заниматься электропроводкой, менять различные компоненты. К перечисленным выше преимуществам добавим умеренную стоимость изделий и простоту монтажа.

Скрытая в обшивке проводка

В ПУЭ перечислены основные правила и рекомендации, которыми нужно руководствоваться при прокладке кабеля внутри стен или перекрытий. Выше мы писали, что скрытая проводка должна быть дополнительно защищена металлическими трубами. Труб придется покупать много, поэтому общая стоимость электрификации дома существенно возрастает. В соответствии с СП можно обойтись более бюджетным вариантом, заменив трубы гофрой или металлорукавом. Однако, если позволяют финансы, лучше не экономить.

Приобретая металлические трубы, старайтесь подбирать изделия с толщиной стенок 2–4 мм. Данная величина позволит изделиям выдерживать высокие температуры, образующиеся при коротких замыканиях. Чтобы избежать образования ржавчины, окрасьте трубы изнутри или снаружи либо купите оцинкованные элементы.

Металлические трубы для укладки кабеля

Любая электрическая проводка имеет многочисленные изгибы и прочие особенности трассы, поэтому трубы придется сваривать между собой или крепить за счет резьбы. Чтобы упростить процесс монтажа, следует отдать предпочтение медным изделиям, однако они стоят дороже оцинкованных стальных. Для защиты пластикового слоя изоляции наденьте защитные втулки на концы обрезанных труб.

Трубы монтируются на начальных этапах строительства. Вам гарантированно понадобится физическая помощь. Подобный вариант проводки в каркасном доме требует много времени и серьезных капиталовложений, поэтому является крайне нерациональным.

Неразъемное соединение проводов

В некоторых случаях, когда не предполагается в дальнейшем коммутировать
провода, можно их соединять неразъемным способом. Такой вид соединения высоконадежный,
и целесообразен в труднодоступных местах, например, соединение концов спирали из
нихрома с медными токоподводящими проводниками в паяльнике.

Рассматривать подобные соединения мы не будем, поскольку они
требуют специального оборудования, и в обычной жизни вы вряд ли будете эксплуатировать
устройства, позволяющие опрессовать провода пресс клещами.

Итак, какие варианты соединений существуют:

Провода необходимо соединять дург с другом.
провода необходимо соединять с оконечными устройствами

Как сделать проводку в доме из ЛСТК

Медный или алюминиевый провод?
Двухжильный или трехжильный?
Какое сечение медного провода для розеток?
Какое сечение медного провода для света?
Схема проходного выключателя – как выключать лампочку с двух выключателей
Для чего нужна гофра при прокладке проводов
Раздаточные коробки
Для чего следует надписывать провода
Порядок монтажа электропроводки в общем ходе выполнения работ.
Для чего следует фотографировать схему проводки до укладки гипсокартона
Расстояние между каналами сигнальных и энергетических проводов.
Соединительные фишки проводов. Почему они удобны?
Толщина проводов – для розеток – толстые провода, для освещения – тонкие.

Гофрированная труба для проводки кабеля в каркасном доме,
гофра для проводов

Прозрачный монтаж проводов

Соединительные коробки (коммуникационные панели)

соединительные коробки бывают нескольких типов.

Когда следует проводить электропроводку в каркасном доме

Сохраняйте схему электропроводки

Какие правила существуют по поводу сигнальных проводов

Что делать, если провод потерялся

Выключатели электричества, проходной выключатель, двойной
выключатель

Проходной выключатель в каркасном доме

Двойные выключатели

Соединение проводов (скрутка, спайка)

Электропроводка и безопасность

Уверен, что многих читателей покоробила фраза выше про “делайте как хотите”. И не без оснований. Безграмотная проводка – на втором месте по причине пожаров в частных домах после безграмотных же дымоходов.

Простой финский щиток в простом финском доме

Но вот в чем вопрос. А что конкретно является причиной пожара по вине электропроводки? Мое мнение, что, используя всякие металлорукава, гофры, трубы, мы боремся не с причиной, а со следствием. Чтобы бороться с причиной, нужно следующее:

Правильно подобранный кабель – кабель нужно подбирать по назначению и согласно мощности потребителей, которая будет “висеть” на нем. Обычно, на все розетки идет кабель ВВГ или NYM 3х2.5 мм2, на освещение 3х1,5 мм2. Сечение большего диаметра – только на ввод в дом или установки с большим энергопотреблением, например, электроплиту. Многожильные провода или провода других марок – только для специфических целей.

Покупайте качественный кабель – не покупайте дешевый кабель сомнительного происхождения. Старайтесь искать кабель, произведенный по ГОСТ, это хоть какая-то гарантия, что заявленное сечение будет соответствовать фактическому, а изоляция не будет выполнена из подозрительных компонентов

К сожалению, занижение сечения с целью удешевления продукции – коммерческий ход многих производителей.

Разбивайте схему на группы – вся электропроводка в доме должна быть грамотно разбита на определенные группы, чтобы исключить превышение мощности потребления. Грубо говоря: не надо вешать все розетки на один провод и ставить автомат помощнее, чтобы не вырубало.

Расчет по мощности – если у вас трехфазная сеть, обратите внимание, чтобы нагрузка была распределена по фазам равномерно. И желательно разбивать на группы так, чтобы в стандартном режиме энергопотребления вы не выходили за рамки мощности по фазе. Другими словами – не вешайте все мощные потребители на одну фазу, руководствуясь только логикой. Учтите, что при 15 кВт на одну фазу у вас приходится всего 5 кВт, что весьма немного.

Используйте качественную защитную автоматику – современная качественная автоматика в щитке (автоматы защиты, УЗО и т.д.) предназначена для того, чтобы обесточить линию при малейшем подозрении, что что-то пошло не так. Причем стоит обратить внимание на автоматику крупных мировых брендов – ABB, Legrand, Schneider Electric, Hager. Помните о том, что дешевая автоматика может попросту не сработать в нужный момент.

Качественный монтаж соединений – никаких “скруток с изолентой”, недоступных соединений, монтажных соединений без распаечных коробок и тому подобного. Тем более что в современных условиях есть множество приемов и приспособлений, позволяющих сделать соединения надежно и безопасно.

Ввод электричества в дом

Чтобы подключить каркасный дом к магистральной линии, необходимо сделать ответвление. Для этого подходит два способа – подключение кабеля по воздуху или под землей. Также необходимо выбрать количество жил в кабеле. Если напряжение будет однофазным (220 В), используют трехжильный кабель, а если трехфазным (380 В) – пятижильный.

На конце вводного кабеля находится счетчик, учитывающий потребление электроэнергии. Располагают его снаружи, ведь контролер должен иметь возможность без проблем снять показания, даже если хозяина нет дома. Для защиты счетчика его помещают в специальный короб или герметичный щиток. Он сохранит измерительный прибор от негативного атмосферного влияния.

Далее от счетчика электрический кабель ведут внутрь здания. Просверливают отверстие в стене. Например, в двухэтажном доме это делают в районе перекрытия между этажами. Для защиты электропроводки и соблюдения противопожарных норм кабель помещают в гофру, затем протягивают ее через отверстие и закрепляют в перекрытии. Внутри дома провод подключают к распределительному щитку в выбранном месте.

Важно! Между счетчиком на улице и распределительным щитком внутри должен быть автомат. Необходимость его установки связана с обеспечением защиты кабеля между этими элементами

Так, если случайно кабель повредится (например, на входе в дом) либо произойдет короткое замыкание в системе, автомат сработает и выключит электричество. Если же автомат не ставить, может возникнуть ситуация, когда счетчик полностью выгорит, и тогда отключится вся магистральная линия.

Выбор материалов

Качество исходных материалов определяет то, насколько надежной и функциональной будет проводка

Поэтому выбору кабеля и других элементов системы электричества в доме стоит уделить особое внимание

Самым дешевым вариантом для подведения электрического тока к дому является жесткий кабель из алюминия типа СИП – это допускается, хотя лучше использовать медный провод. Но внутри вся электросеть должна быть построена из медного кабеля.

Оптимальным выбором будет провод марки NYM. Он трехжильный, что идеально подходит для однофазных сетей (один провод – фаза, другой – ноль, а третий используется для заземления).

Сечение каждой жилы имеет значение 1,5, что вполне достаточно для системы освещения. Что касается подключения розеток, то для них используют провода с сечением 2,5 кв. м, а бытовой технике и вовсе нужен кабель 4-6 кв. м в сечении.

Итак, электромонтажные работы реально сделать своими руками, особенно в каркасном доме

Важно лишь изначально иметь четкий план будущей сети в доме, закупить нужные материалы и последовательно выполнять все процессы

Если вы не уверены, что можете качественно выполнить работу, лучше довериться профессионалам, ведь именно неисправность электропроводки является самой частой причиной пожаров. И лучше заплатить больше денег за работу, чем потом переживать, что где-то при монтаже была допущена существенная ошибка.

Будете ли вы делать электропроводку самостоятельно или силами профессионалов, посмотрите, как это правильно делать в каркасном доме, в видео. Во втором случае знания пригодятся для контроля.

Наружная проводка

Наружная проводка в доме

Проводка наружного типа монтируется после возведения дома. Разводка кабелей осуществляется по внутренней поверхности стен и потолка. Каждый отрезок кабеля нужно протянуть в гофр. Расположенная внутри нее специальная проволока из стали поможет зафиксировать провод и вытянуть его на необходимое расстояние.Конец гофры необходимо закрепить дратвой (вощеной ниткой). Гидроизоляция концов трубки проводится при помощи изоляционной ленты из поливинилхлорида. Это обеспечивает соединение гофры и кабеля. Дальнейший монтаж не будет осложняться выскальзыванием провода.

Фиксация гофры с электрическим кабелем на стене и/или потолке осуществляется при помощи клипс из пластика. Их располагают через каждые 0,5 м, чтобы гофра впоследствии не провисла.

От распределительного щитка кабель проводится по потолку до необходимой точки. Затем его нужно подвести к розетке или выключателю строго по вертикали.

Состояние системы легко контролировать и ремонтировать в процессе эксплуатации. В дальнейшем несложно будет добавить дополнительные электроточки при необходимости (например, после приобретения сложных электроприборов). Следует помнить, что в каркасном доме, где делали наружную электропроводку, дизайн интерьера будет немного нарушен. Поэтому прокладка кабелей требует аккуратности.

Список источников
