Эффект пельтье: магическое действие электрического тока

Расшифровка маркировок

Все термомодули имеют специальную маркировку, содержащую несколько букв и цифр. Данное обозначение легко расшифровывается:

• первые две буквы всегда одинаковы – TE, они указывают на то, что это термоэлемент;
• следующая буква обозначает размер: C – стандартный и S – маленький;
• цифра, стоящая перед дефисом, показывает, сколько слоев в данном модуле;
• первые три цифры после дефиса обозначают количество термопар;
• последние две цифры несут информацию о величине номинального тока в Амперах.

Рассмотрим расшифровку на конкретном примере. На фото представлен термоэлемент стандартного размера с одним каскадом (слоем). Устройство имеет 127 термопар. А величина номинального тока равна 6 Амперам.

Пример расчета

Исходные данные: U = 12 В, Q_с = 60 Вт и T_h = 50 °C.

При напряжении 12 В по характеристике U(I) находим ток I = 5 А.

Для силы тока 5 А разница температур dT = 4 К. Тогда T_с = T_h – dT = 50 – 4 = 46 °C.

Взяв более мощный модуль, можно увеличить dT. Для модуля на 131 Вт, где I_max= 8,5 А, U_max= 28,8 В и объекта с мощностью теплообразования 60 Вт разность температур составит 40 °C. Тогда T_с = 50 – 40 = 10 °C.

Выбирая по мощности ТЭМ, не следует забывать о том, сколько тепла он будет выделять. Этот тепловой поток следует удалять подходящими охлаждающими средствами. Когда традиционные средства не справляются с тепловыделением, применяют водяное охлаждение.

TEC контроллеры / драйверы

Иногда вам нужен специальный контроллер / драйвер TEC. Конечно, для продвинутых приложений доступно множество устройств. На eBay вы можете найти несколько устройств, которые будут выполнять эту работу. На рис. 4 показано такое многофункциональное устройство, которое неожиданно имеет один канал обратной связи для приема входных сигналов от термистора NTC для стабилизации температуры.

Рис. 4: контроллер Пельтье sPLC-10

Контроллер TEC регулирует ток, подаваемый на микросхему Пельтье, в соответствии с требуемой температурой объекта и фактической измеренной температурой объекта. Чтобы иметь возможность контролировать температуру объекта, вы должны разместить датчик на объекте. Обратите внимание, что важно размещать датчик как можно ближе к критической точке на объекте, где необходимо поддерживать желаемую температуру. Поскольку охлаждение вентилятора радиатора снижает тепловое сопротивление от радиатора к окружающему воздуху, большинство высококачественных контроллеров TEC имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера

Поскольку охлаждение вентилятора радиатора снижает тепловое сопротивление от радиатора к окружающему воздуху, большинство высококачественных контроллеров TEC имеют выделенные выходы управления вентиляторами, поддерживаемые методом широтно-импульсной модуляции (ШИМ). Поэтому вентилятор увеличивает тепловые характеристики и уменьшает разницу температур (dT), позволяя использовать радиаторы меньшего размера.

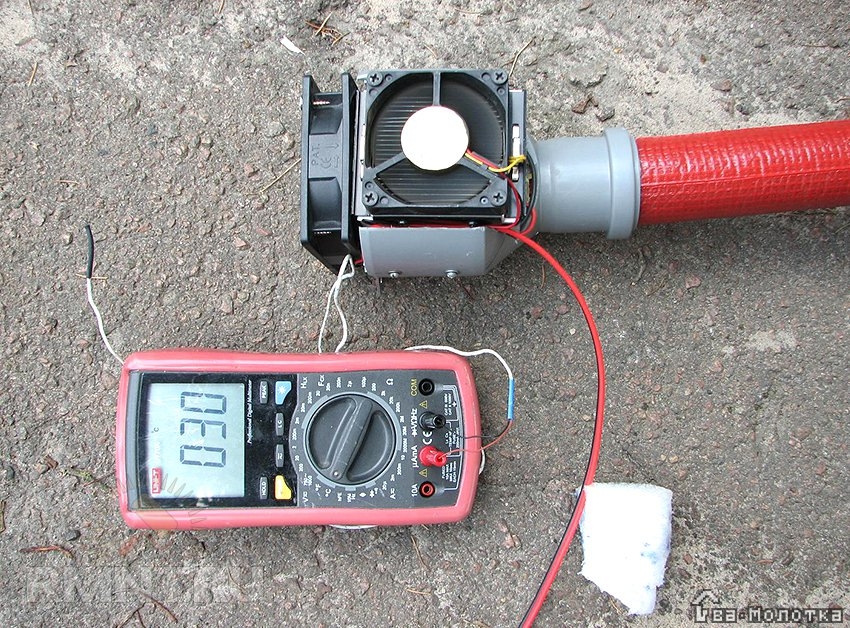

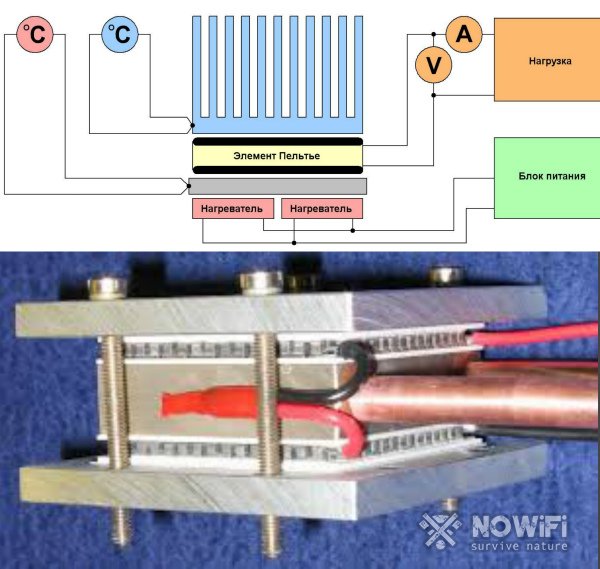

Генератор пельтье своими руками

Самостоятельно собрать подобный прибор не так и сложно. Генератор пельтье своими руками имеет свои особенности: производительность собранного устройства поднимается на 10% за счет большего охлаждения мотора, но нагревать основные комплектующие до показателя свыше 200 градусов не рекомендуется. Прибор выдерживает максимальную нагрузку в 30А, а его сопротивление способно составлять 4Ом благодаря большему количеству проводников (рисунок 5).

Стоит помнить, что генератор на элементах пельтье своими руками:

1. Имеет температурное отклонение в системе, примерно равное 13 градусам.
2. В большинстве случаев сборки и разборки конструкции, статор им не мешает.
3. Модуль крепится непосредственно к ротору, для чего нужно отсоединять центральный вал.
4. Во избежание нагрева роторной обмотки от индуктора, следует использовать керамические пластины.

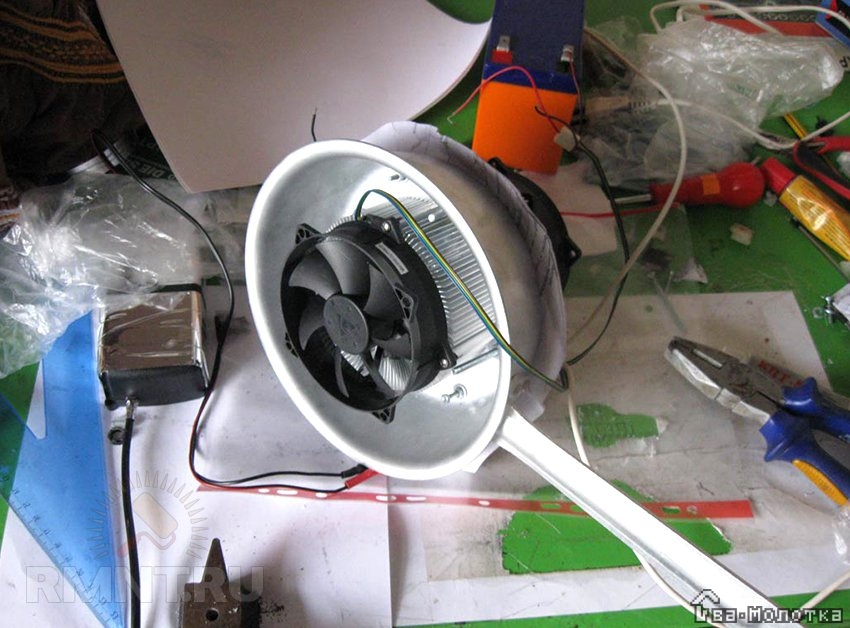

Рисунок 5. Элемент пельтье поможет создать походный генератор

Теплогенератор на пельтье своими руками собирается из двух пластин 10*10см, толщиной в 1мм, закрепленных термопастой, которые закрывают собой четыре искомых модуля. Поверх них ставится консервная банка или любая другая емкость для розжига огня, которая обеспечит 170-180 градусов. К нижней части одной из пластин прикрепляется при помощи винтов медный или алюминиевый радиатор. К нему присоединяется еще одна пластинка 20*12см, к которой крепится еще одна такая деталь. На нее устанавливается заводской кожух от аккумулятора, к которому припаивается разъем для зарядки смартфона.

Элемент Пельтье: характеристики

ТЭМ выбирается по термоэлектрическим параметрам.

Расчет мощности состоит в следующем.

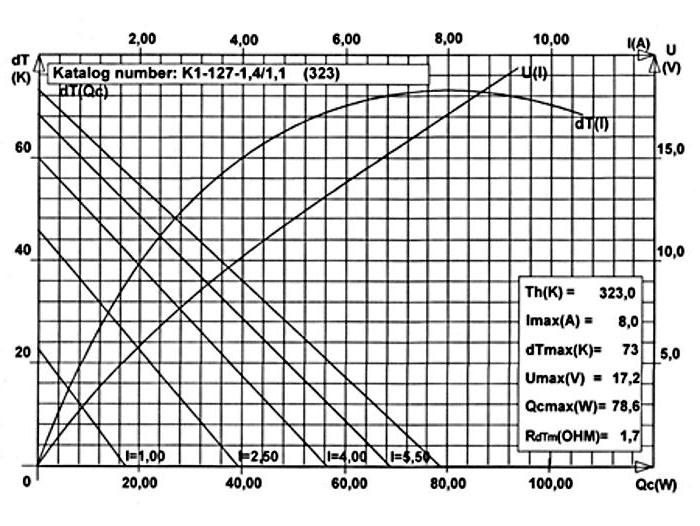

Выбирается максимально допустимое напряжение Umax(V) и по графику зависимости U(I) находят максимальную силу тока Imax(A), который протекает через модуль Пельтье

Здесь важно, чтобы его значение находилось в пределах роста зависимости температурного перепада от тока dT(I) = Th- Tс.
По установленной величине I выбирается характеристика dT(Q), где Q – тепловая мощность охлаждаемого элемента.
По известным значениям dT и Th определяется Tс = Th- dT.

Характеристики dT(Q) показывают, что с ростом выделяемой тепловой мощности снижается разность dT. Ее можно сделать больше, если увеличить силу тока через модуль, которая, в свою очередь, должна быть ограничена.

Как работает элемент Пельтье

Представим, что электрический ток проходит через термическую пару, как показано на рисунке 2.

Принцип работы элемента Пельтье

В этом случае происходит процесс поглощения энергии тепла на полупроводниковом контакте n – p и процесс выделения тепловой энергии на p – n контакте. В итоге часть термопары полупроводника, который сопрягается с n – p контактом, будет охлаждаться, а вторая часть с другой противоположной стороны – соответственно, нагреваться.

В том случае, когда поменяем полярность по току, то происходит процессы нагревания и охлаждения, соответственно, также поменяются.

Обратный процесс эффекта Пельтье приводит к тому, что при подводе теплоты к одной стороне термопреобразователя получают энергию электрического тока.

Конечно на практике, применение одной термопары не хватает для полного отвода тепловой энергии, поэтому в преобразователе применяют большое количество. Электрическая цепь собирается из термопар последовательно. В то же время в конструкции термопреобразовательных элементов: нагревающие термопары располагаются на другой стороне относительно охлаждающих.

Устройство элемента Пельтье очень простое. Термические пары конструируются между двумя платинами, выполненными из керамики. Соединение термопар производится медными проводниками (шинами). Количество термопар определяется назначением термопреобразователя, его мощности и места установки и может применяться от одной до нескольких сотен штук.

Устройство элемента Пельтье

Основными элементами термопреобразователя являются: полупроводники р – типа, n – типа, керамические пластины, медные сопряжения – проводники; контакты подвода электрического тока «плюс» и «минус». Для элемента Пельтье разница по температурам разных краев термопар достигает до 70 градусов по Цельсию. Чтобы увеличить данную разницу требуется увеличить каскад последовательного включения термопар.

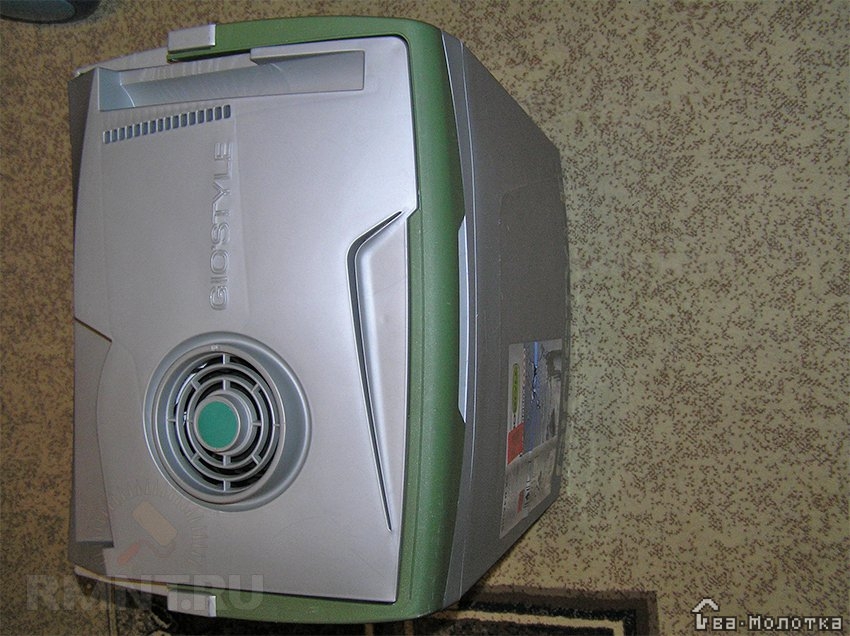

Холодильник из модуля Пельтье

Элемент Пельтье для охлаждения процессора эффективнее стандартных элементов. При этом последние остаются, но применяются только для вывода тепла из замкнутого пространства компьютера.

При их конструировании в качестве охладителя электронных средств нужно учитывать следующие особенности.

1. Мощность напрямую связана с размерами модуля. Небольшие устройства не создадут требуемый уровень охлаждения. Например, они не обеспечат нормальный температурный режим процессора. Слишком мощный модуль вызывает появление влаги, являющейся причиной коротких замыканий в электронике, поскольку расстояния между токопроводящими элементами на печатных платах незначительны.
2. Модули Пельтье сами нуждаются в охлаждении с помощью вентиляторов и радиаторов, поскольку они выделяют много тепла. Это необходимо для снижения температуры в замкнутом пространстве компьютера и нормализации условий работы других элементов.
3. Модуль Пельтье является дополнительной нагрузкой в блоке питания.
4. Холодильник после выхода из строя является изолятором между радиатором и охлаждаемым элементом, что может привести к быстрому выходу последнего из строя от перегрева.
5. Современные процессоры могут изменять потребление энергии при работе, что благоприятно влияет на тепловой баланс, но не всегда при применении модулей Пельтье. Простейшие холодильники рассчитаны на непрерывную работу, и их не рекомендуется использовать вместе с программами охлаждения.

Как изготовить мини-холодильник, чиллер или кондиционер на теплоэлектрических модулях своими силами

Более сложная задача — охлаждение воздуха. Если в случае с водой эффективность работы кулера гарантирована разницей плотности сред (вода — воздух), то в случае с однородной средой (воздух — воздух) дело обстоит сложнее. Основная трудность — отвод температуры с горячей стороны поверхности ТЭМ. Точнее — синхронный отвод температуры с обеих поверхностей. Если просто запустить элемент Пельтье-Зеебека, нагретый и охлаждённый воздух смешаются, и температура выровняется.

В замкнутых пространствах малого объёма (до 0,7 м3) вполне применима система охлаждения на основе ТЭМ с двусторонним воздушным отводом. Это позволяет построить новый охлаждающий бокс или дать вторую жизнь старому холодильнику (морозильной камере). Для этого придётся немного усложнить систему, включив в неё пару отводящих вентиляторов обоюдной мощности, реле температуры, ребристый радиатор и использовать более производительные теплоэлектрические модули.

Нам понадобится (для одной базовой точки охлаждения):

1. ТЭМ ТЕС1–12712 (40Х40), 106 ватт — 1 шт.
2. Вентилятор RQA 12025HSL 110VAC (или мощнее) — 2 шт.
3. Радиатор HS 036–100 (100x85x25 мм).
4. Термостат ТАМ-133–1м (реле температуры с датчиком).
5. Блок питания постоянного тока 12 вольт, 6 ампер (с регулировкой).
6. Лист дюралюминия.
7. Провода, термопаста, крепёж

В готовом боксе, в верхней части охлаждаемой зоны, делаем прямоугольное окно размерами 100х100 мм. Вырезаем две пластины дюралюминия размерами 130х130 мм и 180х180 мм. Закрепляем вентилятор по центру меньшей пластины таки образом, чтобы оставался продух 1 см. Устанавливаем реле температуры внутри бокса. Монтируем меньшую из пластин изнутри бокса (вентилятором внутрь бокса) на шурупы или клёпки через герметик. Наклеиваем ТЭМы на смонтированную пластину и выводим провода. Вырезаем и выгибаем большую пластину так, чтобы она входила в монтажное отверстие, но при этом оставались бортики для фиксации к стенке бокса снаружи. Закрепляем на неё радиатор и второй вентилятор. Обильно смазываем термопастой ТЭМы и монтируем пластину к стенке бокса через герметик.

Внимание! Обязательно должен быть максимальный контакт площади ТЭМ и пластины!

Собираем электрическую цепь. Рекомендуем включить вентиляторы на постоянную максимальную мощность, а силу тока для ТЭМ — через регулятор. Это обеспечит эффективный съём температуры и перемешивание воздуха при работе в разных режимах (не на полную мощность).

Преимущества данной конструкции:

• бесшумная по сравнению с компрессорными холодильниками работа;
• отсутствие механизмов и движущихся частей, силы трения (нечему ломаться);
• не используются жидкие теплоносители (фреон);
• общая потребляемая мощность около 200 ватт;
• можно модернизировать конструкцию, варьировать производительность;
• доступность и ремонтопригодность отдельных агрегатов.

Недостатки:

• возможно появление конденсата на пластинах дюралюминия;
• наружный блок управления;
• многие факторы и нюансы работы выявляются опытным путём при использовании;
• малая область применения.

Расчёт затрат на построение базовой охлаждающей системы холодильника и кондиционера:

В принципе, данная конструкция — готовый встраиваемый кондиционер, который можно установить в кабине автомобиля, трактора, в закрытом вольере или будке охраны. Следует лишь продумать конструктивную защиту от атмосферных осадков.

Запас мощности модуля ТЕС1–12712 довольно велик. Амплитуда температур на сторонах элемента может достигать 50 градусов. При температуре воздуха в помещении +27 °С и применении системы жидкостного охлаждения (радиатор + вентилятор), можно извлечь на выходе впечатляющие минус 25 °С! Это позволяет создавать бескомпрессорные и тихие морозильные камеры даже в домашних условиях.

Немного теории

Чем же на самом деле являются модули Пельтье? В базовом определении это термоэлектрические преобразователи, принцип действия которых основан на эффекте Пельтье, открытом в далеком 1834 году. Суть данного процесса заключается в возникновении разности температур в месте контакта материалов при протекании сквозь них электрического тока.

Мы не станем вдаваться в подробности истории открытия и научного обоснования специфики работы ТЭМ, поскольку этой теме можно посвятить целую диссертацию. Однако общие понятия упомянем.

Элементы Пельтье состоят из двух токопроводящих материалов (полупроводников) с разными уровнями энергии электронов в зоне проводимости. Физика протекания тока через подобные вещества такова, что для перехода электронов им требуется определенная подпитка, получаемая в момент прохождения тока через спайку. В таком случае возможно перемещение частиц в высокоэнергетическую зону проводимости от одного материала к другому. Место соприкосновения полупроводников в момент поглощения энергии охлаждается. Изменение направления тока или перемещение электронов из более энергетической зоны в менее насыщенную приводит к нагреву места контакта. Помимо этого, в модулях Пельтье наблюдается тепловой эффект, характерный для любых веществ, сквозь которые пропускают электрический ток. Вообще процессы, присущие ТЭМ, проявляются и в месте контакта обычных металлов, однако определить их без сложных приборов почти нереально. Поэтому основой для модулей служат полупроводники.

Элемент Пельтье состоит из одной или более пар полупроводниковых параллелепипедов разных типов (как в диодах или транзисторах, n- и p-типа). Современная индустрия для этих целей наиболее часто выбирает германид кремния и теллурид висмута. Полупроводники попарно соединяются металлическими перемычками из легкоплавких веществ. Последние выполняют роль термоконтактов и напрямую соприкасаются с керамической пластинкой или подставкой. Пары полупроводников соединены последовательно, разные виды проводимости контактируют друг с другом. С одной стороны модуля имеются лишь n->p-переходы, с другой – p->n. Течение тока вызывает охлаждение и нагревание противоположных групп контактов. Поэтому можно говорить о переносе током тепловой энергии с одной стороны модуля Пельтье на другую и, как следствие, возникновении разности температур на пластинке. Правильное применение модулей позволяет извлечь некоторые выгоды для промышленных, в том числе компьютерных СО. К слову, элементы могут быть использованы и в качестве электрогенераторов – основываясь на тех же принципах работы, физика протекающих внутри процессов объясняется эффектом Зеебека (условно говоря, тот же эффект Пельтье с «противоположным знаком»).

Где ещё применяют термоэлектрические модули

Эффект Пельтье-Зеебека известен с 1840-х годов. Его активно используют и по сей день, благодаря устойчивости законов физики. Термоэлектрическому модулю всегда найдётся место там, где есть избыточная энергия или нужно быстро и бесшумно совершить теплообмен.

Основное применения теплоэлектрических модулей:

1. Охлаждение микросхем. Вентиляторы, как основной теплообменник, уходят в прошлое. Им на смену идут компактные, бесшумные и практически вечные ТЭМ.
2. Машиностроение. Даже самый современный ДВС выделяет отработавшие газы из камеры сгорания. Инженеры используют их высокую температуру для получения дополнительной энергии при помощи элементов Пельтье. Собранная энергия подаётся обратно в системы двигателя, но уже в виде постоянного тока, что позволяет экономить топливо.
3. Бытовая техника. Всё, что описано выше плюс большинство бытовых приборов, работающих на охлаждение или подогрев (кроме компрессорных холодильников).

И маленький секрет напоследок. Наш модуль имеет почти чудесное свойство — обратимость. Это значит, что при перемене полярности постоянного тока на проводах модуля (с помощью переключателя) горячая и холодная поверхность меняются местами. Кулер превращается в нагреватель, холодильник в тепловую камеру (инкубатор), а кондиционер — в маломощный тепловентилятор. Для этого не придётся изменять схему устройства. Достаточно просто поменять полярность.

Принцип действия

Внешний вид элемента Пельтье. При пропускании тока тепло переносится с одной стороны на другую.

В основе работы элементов Пельтье лежит контакт двух полупроводниковых материалов с разными уровнями энергии электронов в зоне проводимости. При протекании тока через контакт таких материалов электрон должен приобрести энергию, чтобы перейти в более высокоэнергетическую зону проводимости другого полупроводника. При поглощении этой энергии происходит охлаждение места контакта полупроводников. При протекании тока в обратном направлении происходит нагревание места контакта полупроводников, дополнительно к обычному тепловому эффекту.

При контакте металлов эффект Пельтье настолько мал, что незаметен на фоне омического нагрева и явлений теплопроводности. Поэтому при практическом применении используется контакт двух полупроводников.

Элемент Пельтье состоит из одной или более пар небольших полупроводниковых параллелепипедов — одного n-типа и одного p-типа в паре (обычно теллурида висмута Bi₂Te₃ и твёрдого раствора SiGe), которые попарно соединены при помощи металлических перемычек. Металлические перемычки одновременно служат термическими контактами и изолированы непроводящей плёнкой или керамической пластинкой. Пары параллелепипедов соединяются таким образом, что образуется последовательное соединение многих пар полупроводников с разным типом проводимости, так чтобы вверху были одни последовательности соединений (n->p), а снизу – противоположные (p->n). Электрический ток протекает последовательно через все параллелепипеды. В зависимости от направления тока верхние контакты охлаждаются, а нижние нагреваются — или наоборот. Таким образом электрический ток переносит тепло с одной стороны элемента Пельтье на противоположную и создаёт разность температур.

Если охлаждать нагревающуюся сторону элемента Пельтье, например при помощи радиатора и вентилятора, то температура холодной стороны становится ещё ниже. В одноступенчатых элементах, в зависимости от типа элемента и величины тока, разность температур может достигать приблизительно 70 °C.

Основные эксплуатационные характеристики элемента Пельтье

Данное устройство в целом идеально работает в тех случаях, когда хорошо и надежно контактируют термопары с охладительным устройством, будь то радиатор охлаждения или вентилятор охлаждения со змеевиком, то есть – хороший теплосъем.

Модули Пельтье, как их часто называют, очень чувствительны к перепадам по току и напряжению (не более 5 %). Под действием высоких температур (наиболее критическая для элементов до 150 градусов) эффективность снижается во много раз (до 40 %) и модуль очень быстро ломается.

Как правило, в схему работы полупроводниковых элементов недопустимым условием является приспособление релейных устройств: ограничивающих мощность или регулирующих. Это приводит к деградации кристаллических составляющих и к неисправности в скором времени элемента.

Частое включение и выключение устройств также негативно влияет на работу и срок эксплуатации, и его долговечность функционирования. Согласно законов физики – любой нагрев материала приводит к его тепловому расширению, а охлаждение – к сжатию. Соответственно, особенно слабыми местами в полупроводниковых элементах являются «паечные», где из-за механического движения возможно появление дефектов в виде микротрещин и в конце концов к разрыву цепи.

Коэффициент теплопроводности термических пар элемента Пельтье достаточно высок, что с одной стороны является достоинством, а с другой стороны ограничивает срок эксплуатации и расчетное число циклов «стоп-старт-стоп».

Кулер Пельтье

Кулер Пельтье – это двигатель кулера, содержащий элемент Пельтье (чип TEC). Когда постоянный ток пропускается через микросхему ТЕС, низкотемпературная сторона поглощает тепло, а высокотемпературная сторона выделяет тепло, создавая разницу температур по двум поверхностям. Однако, поскольку выделяемое тепло более реагирует на количество электричества, вводимого в модуль, чем поглощенное тепло, если постоянный ток непрерывно пропускается через микросхему, излучаемое тепло превышает поглощенное тепло, и обе стороны устройства становятся горячими. В связи с этим крайне важно подключить микросхему ТЕС к радиатору, такому как алюминиевые ребра, для эффективного рассеивания выделяемого тепла. Вкратце, когда на микросхему ТЕС подается постоянное напряжение, носители положительного и отрицательного заряда в матрице гранул поглощают тепловую энергию с одной поверхности подложки и отдают ее на подложку с противоположной стороны. Поверхность, где поглощается тепловая энергия, становится холодной, а противоположная поверхность, где выделяется тепловая энергия, становится горячей!

Вкратце, когда на микросхему ТЕС подается постоянное напряжение, носители положительного и отрицательного заряда в матрице гранул поглощают тепловую энергию с одной поверхности подложки и отдают ее на подложку с противоположной стороны. Поверхность, где поглощается тепловая энергия, становится холодной, а противоположная поверхность, где выделяется тепловая энергия, становится горячей!

Кулер Пельтье также включает в себя мощную комбинацию радиатора и вентилятора для охлаждения чипа TEC. В таблице ниже приведены технические характеристики чипа термоэлектрического охладителя TEC1-12706. Вы можете купить радиатор и вентилятор центрального процессора с почти такими же характеристиками, что и вентилятор центрального процессора для процессоров AMD: 80,6 × 80,6 × 69,4 мм3 с радиатором из алюминиевого оребрения. Дополнительная алюминиевая пластина радиатора 60 × 60 мм2 (и термопаста) также доступна по разумной цене. К счастью, вы можете купить большинство этих ключевых компонентов у известных китайских продавцов.

Рис. 1: Ключевые компоненты для кулера Peltier

Принцип работы элемента Пельтье

В корне принципа работы положен термоэлектрический эффект Пельтье. Другими словами – при протекании и под действием электрического тока создается разница температур в местах контактов термопар – полупроводников «n» и «р» – типа.

Элементы Пельтье – доволи таки «чувствительные устройства» к перегреву и высоким температурам. К ним предъявляются высокие требования к эксплуатации, при невыполнении которых, устройство быстро выходит из строя

Очень важно отводить тепло, для этой цели необходимо устанавливать радиатор или вентилятор, в противном случае не достигается температура холодной стороны относительно горячей

Применение эффекта Пельтье

Элементы Пельтье применяются в ситуациях, когда необходимо охлаждение с небольшой разницей температур, или энергетическая эффективность охладителя не важна. Например, элементы Пельтье применяются в маленьких автомобильных холодильниках, так как применение компрессора в этом случае невозможно из-за ограниченных размеров и, кроме того, необходимая мощность охлаждения невелика.

Кроме того элементы Пельтье применяются для охлаждения устройств с зарядовой связью в цифровых фотокамерах. За счёт этого достигается заметное уменьшение теплового шума при длительных экспозициях (например в астрофотографии). Многоступенчатые элементы Пельтье применяются для охлаждения приемников излучения в инфракрасных сенсорах.

Также элементы Пельтье часто применяются:

1. для охлаждения и термостатирования диодных лазеров, чтобы стабилизировать длину волны излучения;

2. в компьютерной технике;

3. в радиоэлектрических устройствах;

4. в медицинском и фармацевтическом оборудовании;

5. в бытовой технике;

6. в климатическом оборудовании;

7. в термостатах;

8. в оптической аппаратуре;

9. для управления процессом кристаллизации;

10. как подогрев в целях отопления;

11. для охлаждения напитков;

12. в лабораторных и научных приборах;

13. в ледогенераторах;

14. в кондиционерах;

15. для получения электроэнергии;

16. в электронных счетчиках расхода воды.

Конечно, охлаждающие устройства Пельтье вряд ли подходят для массового использования. Они достаточно дорогие и требуют правильного режима эксплуатации. Сегодня это, скорее, инструмент для любителей разгона процессоров. Однако в случае необходимости сильного охлаждения процессоров кулеры Пельтье являются наиболее эффективными устройствами.

Появились сообщения об экспериментах по встраиванию миниатюрных модулей Пельтье непосредственно в микросхемы процессоров для охлаждения их наиболее критичных структур. Такое решение способствует лучшему охлаждению за счет снижения теплового сопротивления и позволяет значительно повысить рабочую частоту и производительность процессоров.

Работы в направлении совершенствования систем обеспечения оптимальных температурных режимов электронных элементов ведутся многими исследовательскими лабораториями. И системы охлаждения, предусматривающие использование термоэлектрических модулей Пельтье, считаются чрезвычайно перспективными.

Элемент пельтье своими руками

Изготовить устройство в домашних условиях практически невозможно, тем более это не имеет особого смысла, учитывая его невысокую рыночную стоимость.

Но большинство умельцев все же предпочитает мастерить элемент пельтье своими руками, ссылаясь на ряд его достоинств:

1. Компактность, удобство установки на самодельное электронное плато.
2. Отсутствие движущихся деталей, что увеличивает сроки его эксплуатации.
3. Возможность соединения нескольких элементов в каскадной схеме для снижения очень больших температур.

Тем не менее, пельтье своими руками имеет определенные недостатки: низкий коэффициент полезного действия (КПД), необходимость подачи высокого тока для получения заметного перепада температуры, сложность отведения тепловой энергии от охлаждаемой поверхности.

Рассмотрим на примере схем, как сделать пельтье своими руками:

• Задействовать его в качестве детали термоэлектрического генератора, согласно рисунку подключения.
• Собрать простой преобразователь на микросхеме ИМС L6920 (рисунок 1).

Рисунок 1. Элемент пельтье своими руками: универсальная схема

Далее стоит следовать простой инструкции, как сделать пельтье своими руками:

1. Подать на вход получившегося преобразователя напряжение диапазоном 0.8-5.5В, чтобы иметь на выходе стабильные 5В.
2. При использовании устройства обычного типа — поставить лимит температуры нагреваемой стороны в 150 градусов.
3. Для калибровки — в качестве источника тепла использовать емкость с кипящей водой, которая точно не нагреется свыше 100 градусов.

Описание технологии и принцип действия

Способ работы термоэлектрического охладителя достаточно прост. Эффект пельтье своими руками основывается на контакте двух проводников тока, обладающих разным уровнем энергии электронов в зоне своей проводимости.

Рисунок 2. Принцип действия элемента

При подаче электротока через такую связь, электрон приобретает высокую энергию, позволяющую ему перейти в более высокоэнергетическую зону проводимости второго полупроводника. Когда эта энергия поглощается, происходит остуживание места охлаждения проводников (рисунок 2).

При протекании процесса в обратном направлении — реакция приводит к нагреванию контактного места и обычному тепловому эффекту.

Посмотрев пельтье своими руками видео, можно сделать определенные выводы о принципе его действия:

1. Величина подаваемого тока будет пропорциональной степени охлаждения — если с одной стороны модуля сделать хороший теплоотвод, при использовании радиаторных схем, его холодная сторона обеспечит максимально низкую температуру.
2. При смене полярности тока — нагревающая и охлаждающая плоскости меняются метами.
3. При контакте объекта с металлической поверхностью, он становится настолько мал, что его нельзя увидеть на фоне омического нагрева, других эффектов теплопроводности, поэтому на практике применяют два полупроводника.
4. Благодаря разнообразному количеству термопар — от 1 до 100, можно добиться практически любого показателя холодильных мощностей.

Технические характеристики элемента пельтье

Компонент получил широкое применение в различных холодильных схемах.

Что неудивительно, так как пельтье своими руками имеет следующие технические характеристики:

1. Способен достигнуть низких температур, что служит отличным решением для охлаждения электрических приборов и тех оборудования, подвергающегося нагреву.
2. Прекрасно выполняет работу обычного куллера, что делает возможным его установку в современные звуковые и акустические системы.
3. Абсолютно бесшумен — в процессе работы не издает никаких посторонних и интенсивных звуков.
4. Обладает мощной теплоотдачей при сохранении нужной температуры на радиаторе достаточно продолжительное время.
