Нужна ли фановая труба в двухэтажном доме

Руководствуясь строительными нормативами, допускается исключение из схемы выполнения при сооружении системы канализации фанового трубопровода в индивидуальных домах. Этот вывод основывается на том, что в небольших домовладениях не могут одномоментно образовываться большие объемы сливаемой воды.

Фановый стояк в помещении и фановая труба на крыше

Устройство фановой трубы для канализационной сети в малоэтажном строительстве будет не всегда лишним, поэтому рекомендуется на стадии возведения новой постройки выполнить канализацию по традиционной схеме со всеми функциональными элементами. Хотя существует ряд четких критериев, при которых устройство фанового трубопровода является необходимым условием для правильного функционирования системы канализации, а именно:

В доме существуют два жилых отсека, имеющих каждый свою канализацию, которая объединяется в общую сеть;
Дом имеет больше двух этажей, оборудованных общими стояками;
Имеется горизонтальная канализационная разводка с подключенными тремя и более сантехническими приборами;
Наличие в доме стояков канализации, выполненных из труб диаметром в 50 мм;
Присутствие бассейна или подобного сооружения, позволяющего делать большие одновременные сбросы воды в канализационную систему;
При наличии индивидуальных канализационных септиков, расположенных на участке непосредственно рядом с домом.

В любом случае, когда при одномоментном сбросе воды может возникнуть ситуация, при которой полностью будет заполнено сечение канализационной трубы и появиться возможность создания разрежения в выше расположенных гидрозатворах, то устройство фановой трубы становится обязательным условием для правильного функционирования канализационной системы дома.

Вывод фановой трубы на крышу двухэтажного строения

Если же жилой дом оборудован небольшим количеством сантехнических приборов и в основном с малым диаметром канализационных труб, то применение фановой трубы необязательно, так как существенного влияния на работу всей канализации она оказывать не будет, а лишь потребует затраты лишних средств.

Совет: При одноэтажном строительстве установка фановых труб не целесообразна.

Воздушный клапан: все за и против такой замены фанового стояка

Что такое воздушный клапан для канализации? Это небольшое устройство, изготовленное на основе торцевой заглушки. В нее врезано два клапана, которые при определенном усилии впускают воздух внутрь системы канализации, а назад его не выпускают. В принципе, это то, что нужно, чтобы избавиться от последствий отсутствия фановой трубы, если бы не несколько «но».

По факту диаметр впускных отверстий воздушного клапана раз в пять, если не в десять меньше, чем диаметр стояка. Сразу же закрадываются подозрения. Справится ли это устройство со своими задачами? Практика показала, что в многоквартирных домах (с их нагрузками на канализацию) этого устройства недостаточно. Теперь подумайте, сколько понадобится места, чтобы разместить хотя бы пяток таких устройств в вашей нише? Все правильно, от нее ничего не останется – можно сказать, что вы поменяете шило на мыло.
Конструкция этого клапана не совершенна – он в состоянии работать исключительно, когда его прокладка расположена строго в плоскости горизонта. Малейший перекос, и клапан клинит в закрытом или открытом положении. И в том и в другом случае будут неприятности.

Замена фанового стояка: воздушный клапан

По правде говоря, замена фанового стояка на воздушный клапан может быть произведена исключительно в частных домах, оборудованных одним санузлом. Если говорить о более внушительных строениях, то здесь без фановой трубы не обойтись.

Раз уж речь пошла о частном секторе, в котором слив отработанной воды производится в септик или сливную яму, следует упомянуть и о влиянии вентиляции фанового стояка на работу этих приспособлений. Нет, глобально она, конечно, не скажется на работе того же септика, но вот некоторые неприятности отсутствие вентиляции канализации может принести, например, неприятный запах, распространяющийся по всему придомовому участку и за его пределы. Хотите избавиться от него? Тогда сделайте в доме фановую трубу и выпустите над крышей дома – в таком случае все зловония будут улетучиваться в атмосферу и рассеиваться по ветру.

Канализация в доме с фановой трубой

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
одной фановой трубой могут соединяться сразу несколько стояков;
запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

Соединение нескольких стояков одной фановой трубой: 1 — косой тройник; 2 — колено на 45 градусов; 3 — прямое колено; 4 — прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Показания к применению фановой трубы

Исходя из действующей нормативной строительной документации, сооружение канализации без использования фановых труб применимо в случае, когда возводится жилая постройка не выше двух этажей. В первую очередь это объясняется незначительным количеством одноразовых стоков канализационных вод.

Но часто и в одноэтажных постройках возникает необходимость монтажа фановых труб. Такая потребность появляется при единоразовом сливе больших объёмов стоков, в случае если сечение вертикальных стояков полностью перекрывается потоком сточной воды. Это часто может происходить, если одновременно используется, например, мойка и унитаз.

Хочется отметить, что в большинстве случаев унитаз монтируют на канализационную трубу с диаметром 110 мм, а сечение патрубка сливного бачка не превышает 70 мм. В свою очередь, все остальные системы, требующие, отвода сточных вод подключаются с помощью сифонов с диаметром трубы не более 50 мм. Поэтому при использовании только одного прибора перекрыть диаметр стояка не получится.

Любую бытовую технику, использующую воду, подключают к канализации также патрубками небольшого диаметра и поэтому они сильно повлиять на объёмы одноразовых сливов не могут. Исходя из этого монтаж фановой трубы в такой ситуации, производится по личному желанию владельца дома.

На сегодняшний день обустройство канализационных систем с фановой трубой рекомендовано в следующих ситуациях:

установка в загородных домах стояков малого диаметра, которые не превышают 50 мм;
наличие более нескольких этажей, если на каждом из них используется санузел;
если в здании имеется бассейн или другое водопроводное оборудование, которое генерирует большие объёмы стоков.

Также в случае если в доме более одного санузла, которые используются разными членами семейства одновременно, установка фановой трубы является обязательной.

Основные требования, предъявляемые к монтажу фановых труб

Установка фановой трубы должна всегда происходить с точным соблюдением правил проведения работ, подобного рода.

Диаметр фановых труб в разрезе не должен составлять меньше чем параметры центрального стояка, к которому будет происходить подсоединение канализации. Стандартные размеры таких труб составляют 110 и более миллиметров.
Верхнюю или наружную часть фановой трубы располагают в местах, откуда канализационные запахи свободно удаляются потоками воздуха.

На практике монтаж или замена фановой трубы выполняется методом её ввода в специальный вентиляционный канал, который обустраивается на этапе возведения строения. Если вентиляционный канал не был предусмотрен или его объёма недостаточно, фановые трубы для канализации монтируются горизонтально и выводятся через стену, на улицу.

Также фановые трубы в загородных домах позволяют решить ещё одну побочную проблему, которая в большинстве случаев связана с длительным отсутствием владельцев дома. В результате неиспользования канализационной системы, даже если все сантехнические приборы установлены в соответствии с действующими нормами, может появляться неприятный аромат сточных вод.

Это обусловлено малыми объёмами сифонов, соединяющих, раковины, ванны, умывальники и стояк. Если они долго не используются, то вода в них просто пересыхает и открывает доступ канализационным запахам в дом. Использование фановой трубы способно исправить такую проблему и происходит это благодаря следующим физическим свойствам:

тёплый воздух создаёт определённое разряжение в системе, и позволяет запахам подниматься по стояку;
в случае пересыхания воды в сифоне воздушные потоки будут двигаться не из канализации в здание а, наоборот, из помещения в канализационный стояк и далее на улицу.

Следовательно, даже при полном пересыхании воды в сифоне в помещении никакого неприятного запаха не будет, а воздух по-прежнему останется свежим и чистым.

Практически все профессиональные строители советуют оборудовать любую канализационную системы действенной вентиляцией, даже если возводится здание высотой не больше двух этажей.

А в некоторых случаях вентиляционная система не будет лишней и в одноэтажной постройке. Благодаря этому дом будет полностью защищён от появления любых неприятных ароматов сточных вод.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

Защита канализационных стоков от грызунов и прочих животных;
Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Типичные ошибки монтажа

Чаще всего ситуация с образованием вакуума в системе возникает, когда при ее обустройстве используются трубы разного диаметра. К примеру: унитаз подключен к трубе D 110 мм, ванна к трубопроводу D 50 мм, а отверстие сливного бачка – D 70 мм.

Малоприятные зловония в санузлах нередко появляются, когда сантехнические приборы оборудованы сифонами, имеющими недостаточный объем. Это возникает вследствие того, что при нерегулярном пользовании приборами в сифонах пересыхают остатки воды, убирая гидрозаслонку и открывая свободный доступ к распространению «ароматов».

При выборе места под размещение вентиляционной фановой трубы многие допускают ошибку, располагая ее под свес крыши. Это приводит к тому, что в зимний период сползающий и падающий с кровли снег повреждает отводящую конструкцию.

Чтобы образующийся внутри вентиляционного канала конденсат не замерзал при минусовых температурах, конструкцию необходимо утеплить.

Установка фановых клапанов

Процедура монтирования рассматриваемого устройства выполняется в несколько шагов:

Подбор места для выполнения операции.
Тестирование на герметичность.
Непосредственно установка.

Монтаж прибора следует выполнять выше участка подключения сантехнических устройств к канализационной магистрали. Такая установка позволит клапану работать наиболее оптимально.

В зданиях с хорошей вентиляционной системой желательно ставить прибор на чердаке. При условии, что он качественно вентилируется. Если нужно выполнить монтаж в квартире, его делают в сан. узле. Но при этом его оснащают вытяжкой.

В месте монтажа прибора уровень температуры не должна снижаться до отрицательных величин. В противном случае деталь сломается. Установку нужно выполнять вертикально.

В случае, если на канале нет возможности выполнить монтаж прибора, необходимо использовать переходник.

При наличии сливного трапа деталь ставится на максимально возможной высоте. Расстояние унитаза и пола должно быть, как минимум, тридцать пять сантиметров.

Далее проводят проверку устройства на герметичность. Сделать это довольно просто. Нужно наполнить прибор воздухом и обработать его мылом. Если есть трещины на поверхности прибора появятся пузырьки. Наполнить клапан воздухом можно посредством обыкновенного велосипедного насоса.
Прибор также можно положить в воду. Опять же, если есть пробоины на поверхности корпуса появятся пузырьки. Наполнение прибора водой также позволит выявить трещины. Из них начнет капать жидкость.

Каждый клапан проходит проверку на герметичность на заводе производителе. Но дополнительное тестирование не будет лишним. После этого можно приступать к установке фанового клапана. Процедура монтажа проходит в несколько этапов.

Она выполняется следующим образом:

В раструб. При установке прибора применяют манжету из резины. Она герметизирует соединение и стыкует клапан с трубой.
Посредством резьбового соединения. На приборе и участке канала нарезают резьбу. Далее ее обрабатывают специальным герметиком, который исключает возможность появления протечек.

Первый вариант монтажа более простой. Он достаточно надежный и герметичный.

Установка выполняется в несколько этапов:

Перекрытие водоснабжения.
В случае отсутствия подходящего места для установки выполняется врезка переходника.
Устройство монтируется в раструб или посредством резьбового соединения.
Стык тестируют на качество герметичности.

Использование детали решает множество проблем. В большинстве случаев прибор ставят в частных домах, в которых невозможно установить фановый стояк. Перед выполнением установки подготовьте смету. Расценки на выполнение этой операции варьируются от 10 до 30 долларов США.

Проектирование

Чтобы грамотно организовать фановую вентиляцию, проект должен соответствовать двум главным требованиям:

Выводится труба в ту сторону, откуда канализационные газы будут отводиться за счет ветра;
Фановую трубу следует выбирать диаметром, не превосходящим диаметр стояка канализации.

По сути, монтаж фана заключается в том, чтобы подвести трубы к каналу вентиляции. Если это невозможно по тем или иным причинам, тогда отвод делается через стену.

Вентиляция отвода газов включает в себя следующие конструктивные элементы:

Фитинги;
Соединительные трубы;
Фановые трубы;
Вентиляционные каналы.

Требования к стоякам

Обязательно следует убедиться в том, что ваш фановый стояк соответствует важным требованиям и критериям. А именно:

Выводящая труба на крыше должна быть выше кровли минимум на 30 сантиметров;
Если в доме имеется чердак, тогда минимальная высота выводящей трубы составляет 3 метра;
Расстояние между трубой и ближайшим к ней балконом или окном должно составлять как минимум четыре метра;
Стояк следует проводить через теплые, отапливаемые помещения, либо иметь собственный утеплитель;
Ни в коем случае нельзя выводить трубу через дымоход;
На верхней части трубы, выводящей газы в атмосферу, обязательно необходимо установить сетку, которая предотвратит попадание внутрь системы птиц, животных, насекомых.

Советы

Вывод фановых труб направляется таким образом, чтобы скопления канализационных газов удалялись ветром. Недопустимо размещение вывода в тех местах, где они будут концентрироваться и застаиваться, пусть даже эти места никто не посещает. Если не получается по какой-либо причине подвести канализационную трубу к вентиляционной системе, то отвод от фанового контура допускается выводить через стену.

Декоративные розетки отлично помогают справиться с негативными эстетическими эффектами такого решения. Для связки нескольких фановых труб в ход идут тройники, рассчитанные на углы 45 либо 135 градусов.

В том случае, когда чердак дома используется, нужно увеличивать высоту вывода до 3 м. Все фановые стояки, идущие через неотапливаемые помещения, должны иметь слой теплозащиты.

Пластиковые трубы должны выводиться через перекрытия при помощи металлических гильз. Сверху стоит смонтировать крышку и сетку – они защитят от проникновения в фановую систему мелких насекомых. Вместо фановой трубы, иногда может применяться воздушный клапан, устанавливаемый над ревизионной частью стояка. Но подобное решение применимо только в домах, где есть не более одного санитарного узла. Вакуумные клапаны независимо от их качества быстро засоряются и перестают выполнять основные функции.

Проблема с клапанами возникает и в том случае, когда сифон (гидравлический затвор) лишен воды. В этой ситуации вся система становится бесполезной. Кроме того, гидравлический затвор даже в идеальном режиме не способен на 100% защитить от неприятных запахов – обязательно нужно дополнять его приточно-вытяжными вентиляционными каналами. Только полноценная фановая система способна обеспечить хороший воздух в домах с туалетом, ванной комнатой, стиральными и посудомоечными машинами.

Фановые трубы в основном выпускаются из ПВХ. Но гораздо лучше выбирать многослойные конструкции на основе полипропилена, так как они отличаются повышенным уровнем звукоизоляции благодаря наличию специальных добавок. Гасить посторонние звуки им помогает также увеличенная толщина стенок и оптимальная конструкция на углах. Чтобы не ошибиться с выбранными размерами фановых труб, рекомендуется проводить тщательные инженерные расчеты всей системы.

Целесообразно делать минимум поворотов, а если и прибегать к ним, то только под углом 45 градусов. Соединение производится механически: враструб. Любой стыковочный узел обязательно оборудуется резиновым уплотнителем, делающим стояк герметичным. Желательно выбирать хомуты с прокладками, подавляющими вибрацию, и ставить их с шагом 700 мм. В домах из натурального или искусственного камня, а также при использовании железобетонных перекрытий, проводить через них трубы нужно с использованием несгораемых футляров.

Достаточную защиту от огня и механических повреждений гарантируют обрезки стальных труб. В большинстве случаев такие футляры монтируют непосредственно при обустройстве перекрытия. Ключевые отсекаемые факторы – это осадка дома и тепловая деформация трубы изнутри. Гильза должна по диаметру превосходить фановую трубу примерно на 10 мм.

Чаще всего такими материалами оказываются:

монтажная пена;
канат промасленный;
канат, пропитанный в битуме;
герметик на основе силикона.

Для вывода фановой системы через крышу допускается использование особого проходного приспособления. Его делают как универсальным, так и приспособленным под определенный кровельный материал. Иногда фановую трубу тянут внутри дымохода с соответствующим увеличением его сечения.

Запрещено протягивать там же приточную вентиляцию.

Нужно также учитывать, что если есть в доме септик, то потребуется открыто выводить вентиляцию. Недопустим монтаж клапанов в неотапливаемых помещениях, где накопление конденсата может полностью заблокировать их работу

Очень важно покупать комплектующие детали исключительно у известных производителей – продукция анонимных и мало кому знакомых фирм редко бывает качественной, а недостатки обнаруживаются только в критической ситуации. По внешнему виду отличий найти не удастся – даже консультация специалиста при покупке не всегда помогает

Подробнее смотрите в следующем видео.

Установка стояка и вывод на крышу

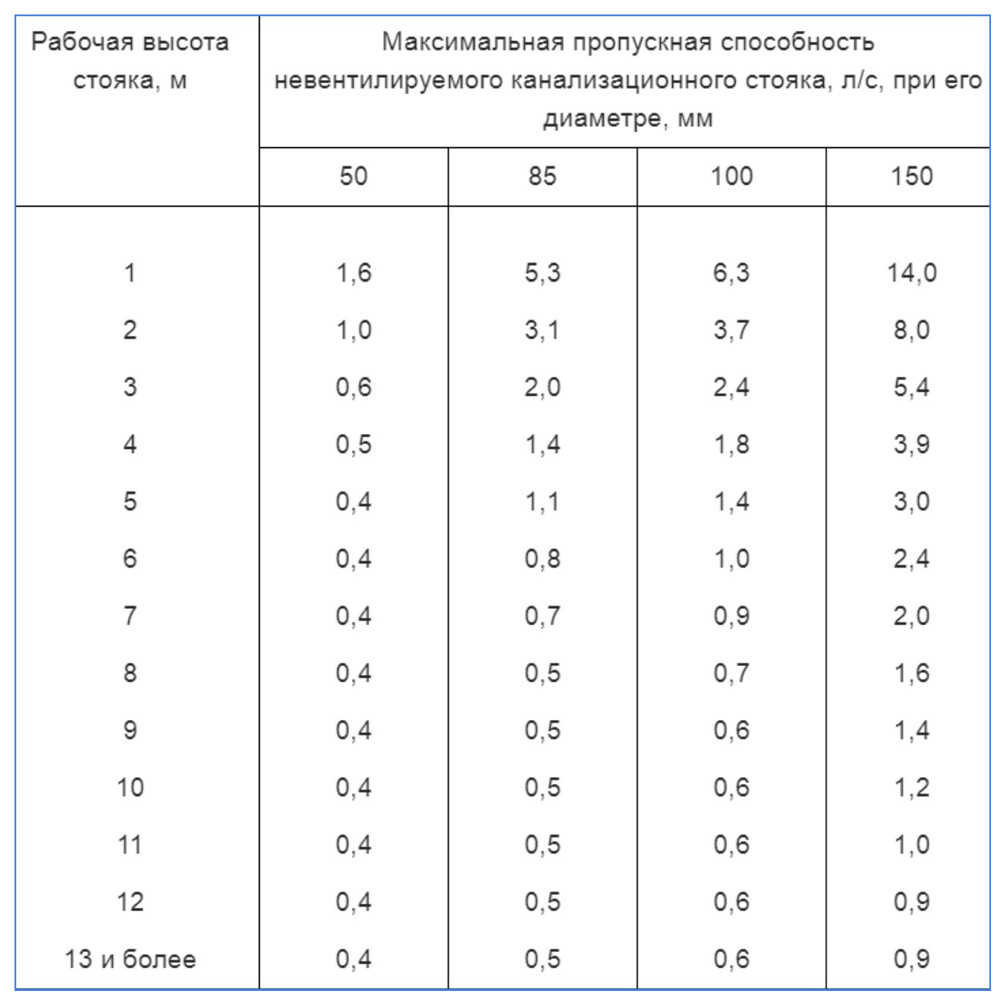

Действующие строительные нормы (СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий») признают обязательной установку фанового стояка для домов, имеющих 2 и более этажа, однако, специалисты уверены, что и в одноэтажном частном доме такая конструкция способна значительно повысить степень комфорта и избавить от лишних хлопот. С учетом назначения фановых труб становится ясно, что их необходимость напрямую зависит от степени риска перекрытия потоком канализационного коллектора, а значит, от количества поступающих в систему стоков. Таким образом, при использовании дома как места летнего отдыха с кратковременным проживанием и наличии минимального количества сантехники и точек слива, можно вполне обойтись без фановой трубы.

Различные варианты выведения фановой трубы на крышу

Для полноценного жилого дома, в котором есть туалет, ванная комната или душевая, несколько кранов, стиральная и посудомоечная машина, фановая труба является если и не обязательным, то, в любом случае, очень желательным дополнением канализационной системы.

Устройство фановой трубы канализации не представляет сложности. По сути, фановая часть системы состоит из индивидуальных отводов для точек слива и фанового стояка. При большой площади дома и находящихся на значительном удалении друг от друга нескольких ванных или туалетных комнат можно устанавливать несколько фановых стояков для того, чтобы исключить прокладку протяженных горизонтальных трубопроводов, в которых снижается сила тяги. При соединении нескольких отводов одной фановой трубой подводящие трубопроводы лучше располагать с небольшим уклоном.

Интенсивному движению газов по трубе и их эффективному удалению из системы способствует температурный перепад – начальный участок коммуникаций размещается в отапливаемом помещении, а конечный – снаружи дома.

Крепление фановой трубы

Поскольку основная часть фановой трубы – это вертикально расположенная магистраль, важно позаботиться о ее надежной фиксации. Фановые трубы крепятся к стенам при помощи металлических хомутов

В некоторых случаях рекомендуют выполнить звукоизоляцию фановых стояков при помощи специально предназначенных для этих целей материалов (например, минераловатного рулонного полотна или плит).

Особого внимания требует вывод фановой трубы на крышу. Он может осуществляться через расположенный внутри дома стояк или с помощью фиксирующейся на наружной стене дома трубы. Оптимальным является вывод фанового стояка именно на крышу, поскольку вывод на чердак не допускается существующими нормами и правилами, а монтаж конструкции под свесом повышает риск разрушения трубы при сходе с кровли льда или снежной массы.

Для того, чтобы система работала эффективно, важно соблюдать определенные правила

Высота фановой трубы над поверхностью скатной кровли должна составлять не менее 0,5 м, над неэксплуатируемой плоской крышей — 0,3 м. А если крыша используется, то высота трубы должна быть минимум 3 м.
При наличии нескольких выводимых на крышу труб (общая вентиляция, дымоход от камина или печи и пр.), фановая труба в обязательном порядке должна быть выше всех остальных. В противном случае неприятные запахи смогут попадать в помещение. По этой же причине категорически запрещается объединять фановый стояк с общей системой вентиляции или с дымоходом.
Расстояние от окон до фановой трубы не должно быть менее 4 м.
Предпочтительно осуществлять вывод фановой трубы в том месте, где находится максимальное количество точек слива, не перенося трубу из эстетических соображений.
Не рекомендуется устанавливать на фановую трубу украшения или иные дополнительных элементов. Их наличие может способствовать образованию конденсата и, соответственно, обледенению и уменьшению диаметра прохода. Отвод газов в данном случае будет производиться менее эффективно.
