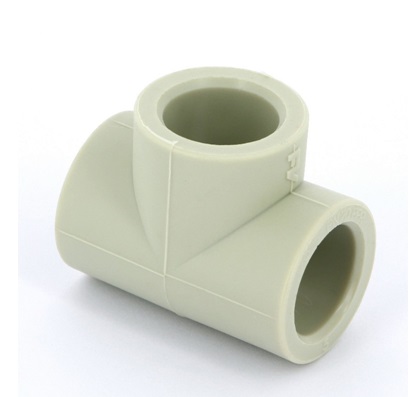

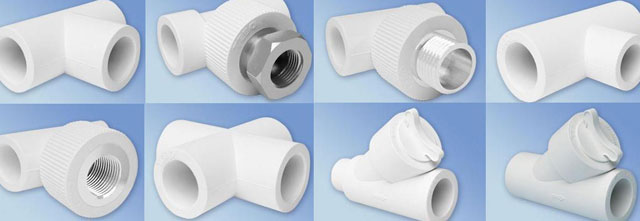

Тройник полипропиленовый переходной

Критерии подбора фитингов для полипропиленовых труб

При выборе фитингов для соединения труб из полипропилена необходимо учитывать следующие параметры:

вид фитинга;
способ установки;
размеры. Основополагающим размером является диаметр соединительного элемента, который должен соответствовать диаметру труб, подлежащих соединению.

Разновидности полипропиленовых фитингов

Полипропиленовые фитинги для отопления или водоснабжения подбираются в зависимости от предназначения. В настоящее время различают следующие виды соединительных элементов:

муфта. Фитинг служит для монтажа труб одного диаметра по горизонтали, удлиняя трубопровод;
переходники применяются для стыковки труб разных диаметров;
уголки используются для смены направления трубопроводной системы;
тройники необходимы для присоединения к центральной магистрали ответвлений;
крестовины требуются для присоединения одновременно двух отводов, причем в разных направлениях;
обводы устанавливаются, когда необходимо выполнить прокладку труб в одной плоскости, но в разных уровнях;
коллекторы используются в системе отопления и системе теплых полов для соединения трубопровода с источником;
заглушки, служащие для временного или постоянного отсечения отдельной части трубопровода;
компенсаторы, при помощи которых сглаживается эффект расширения труб под воздействием высокой температуры.

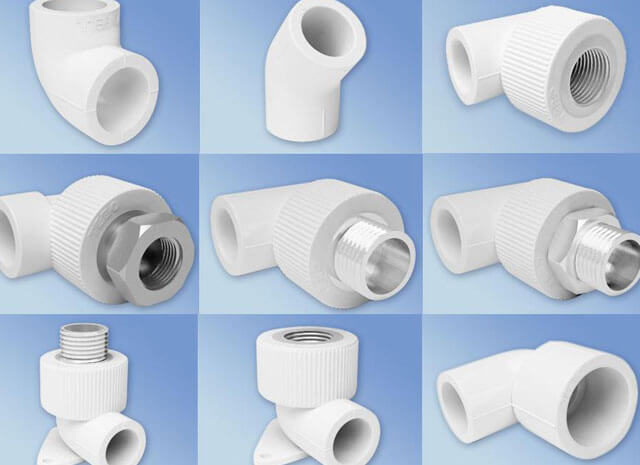

Виды фитингов для труб в зависимости от предназначения

Подбор вида фитинга осуществляется в соответствии с ранее разработанной схемой трубопроводной системы.

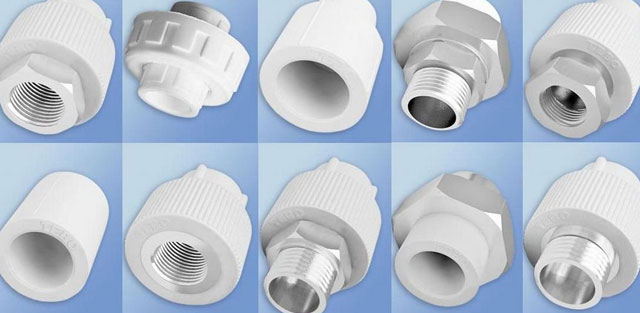

Для соединения полипропиленовых труб с металлическими составляющими трубопроводной системы, например запорной арматурой, используется специальный фитинг, который называется американка.

С одной стороны американки предусмотрена возможность приваривания фитинга к трубам из полипропилена, а с другой стороны обустроено резьбовое соединение с металлом или металлическими фитингами, запорной арматурой и так далее.

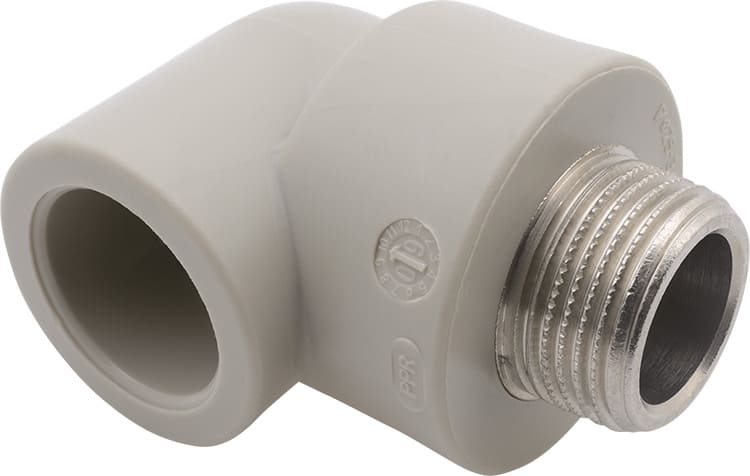

Соединитель для полипропиленовых труб и резьбовых фитингов

Виды фитингов в зависимости от способа установки

Монтаж трубопроводов из полипропиленовых труб можно осуществить при помощи:

сварных фитингов. Для установки сварного фитинга необходимо наличие специального оборудования и определенных навыков работы с ним. Полученное соединение получается более прочное и герметичное;

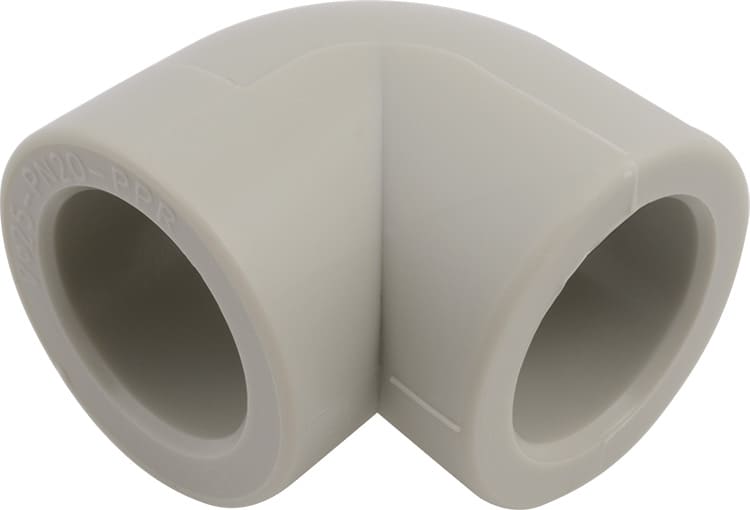

Соединительный элемент, устанавливаемый методом сварки

компрессионных фитингов. Выбор фитингов компрессионного типа обуславливается простотой монтажа. Для выполнения работы не требуется специального оборудования. Полученное соединение является достаточно прочным, однако уровень герметичности ниже, чем при использовании сварных. Еще одним преимуществом компрессионных соединительных элементов является возможность сборки трубопровода даже при отрицательных температурах.

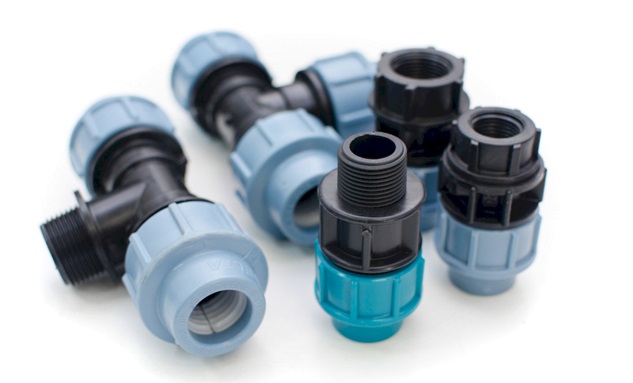

Соединительные элементы, устанавливаемые без сварки

Системы отопления и водоснабжения, для изготовления которых применяются полипропиленовые трубы, преимущество собираются при помощи сварных фитингов, так как такой метод позволяет достичь большего уровня герметизации трубопровода.

Классификация полипропиленовых фитингов по составу материала

Изделия из полипропилена производятся в соответствии с ГОСТ №52135 “Трубы напорные из термопластов и фасонные соединители к ним для систем отопления и водоснабжения”. Согласно положениям данного документа, трубы из полипропилена пригодны для эксплуатации:

в системах горячего водоснабжения (температура до 70);
в низкотемпературных системах напольного отопления (до 60);
в высокотемпературном радиаторном отоплении (до 90);
в трубопроводах, транспортирующих холодную воду.

Фитинги и трубы могут производится из полипропилена (ПП) трех разных модификаций: ППР (рандом сополимер), ППГ (гомополимер) и ППВ (блоксополимер). Отличия между ними заключаются в температурной устойчивости – изделия из ППГ не подходят для отопительных коммуникаций, где может использоваться ППР и ППВ, рабочая температура которых достигает 95.

Разновидности полипропиленовых фитингов

В маркировке изделий можно встретить номенклатуру MRS (минимальной длительной прочности), она указывает на давление рабочей среды в трубопроводе, при котором полипропиленовые фитинги гарантированно прослужат срок в 50 лет. Данный параметр указывается числовым обозначением после номенклатуры материала изготовления: ППР-63 (рабочее давление 6.3 МПа), ППР-80, ППР-100 и т.д. В последнее время на рынке появились фитинги PPRC, выдерживающие давление до 25 Мпа.

Виды ПП труб и особенности их соединения

Трубы из полипропилена, в зависимости от способа изготовления, могут быть композитными (цельными) либо армированными. Изделия армированного типа маркируются как PN25, они используются в системах высокотемпературного отопления. Армирующий слой может выполняться из алюминия либо оболочки из стекловолокна. Такие трубы способны выдерживать температуру в 95, за счет многослойной структуры они отличаются повышенной ударной стойкостью и максимальным рабочим давлением (25 МПа).

Композитные трубы, в свою очередь, выпускаются в трех разновидностях:

PN10 – рабочее давление до 10 МПа, размеры от 16 до 110 мм (толщина стенок 1.9-10 мм). Предназначены для систем холодного водоснабжения с максимальной температурой в +40;
PN16 – давление до 16 МПа, размерная сетка 16-110 мм (толщина стенок 1.6-18.5 мм). Выдерживают температуру в +80, могут использоваться для обустройства водопровода и низкотемпературных систем отопления;
PN20 – давление до 20 МПа, толщина стенок 1.6-20.3 мм, максимальная температура +95.

Схема конструкции ППР труб

Конфигурация труб непосредственно влияет на способ их соединения. Монтаж композитных трубопроводов чаще всего выполняется методом пайки, с применением пластиковых фитингов. Армированные трубы, из-за наличия алюминиевой прослойки, не подлежат пайке – их соединение осуществляется посредством разъемных фитингов компрессионного либо прессового типа.

Отметим, что любые изделия из полипропилена имею границу минимальной температуры, которая составляет -20 градусов. При охлаждении ПП ниже указанной отметки происходят изменения в молекулярной структуре материала, которые приводят к ухудшению механической прочности пластика. Приобретать трубы либо полипропиленовые фитинги из “перезимовавшей” партии рекомендуем лишь в том случае, если вы полностью уверены в добросовестности вашего поставщика.

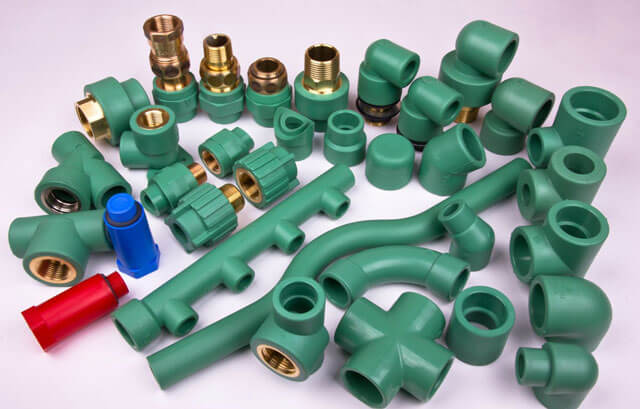

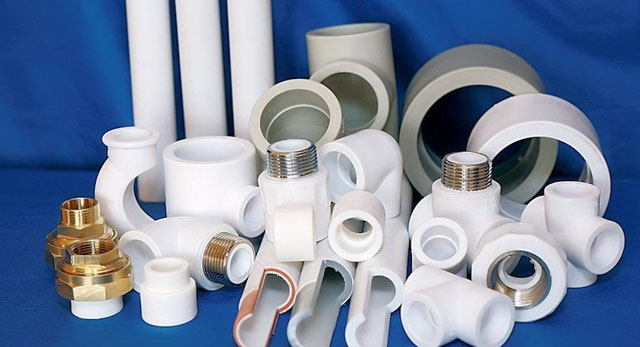

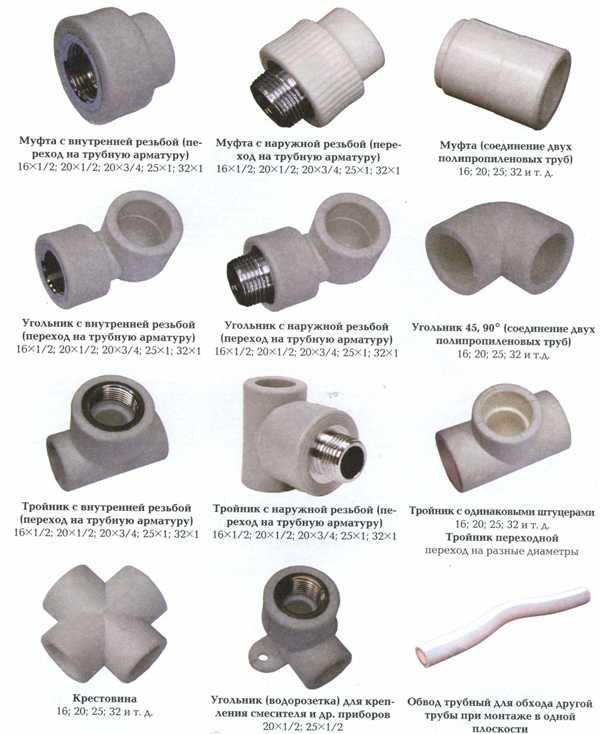

Виды фитингов для полипропиленовых труб

Конфигурация и размеры фитингов могут существенно отличаться. Производители предлагают большой ассортимент, в котором несложно запутаться. Предлагаем познакомиться с основными разновидностями, чтобы вам было проще сделать выбор.

Для каждого стыка требуется подходящий фитинг

Муфта и переходник

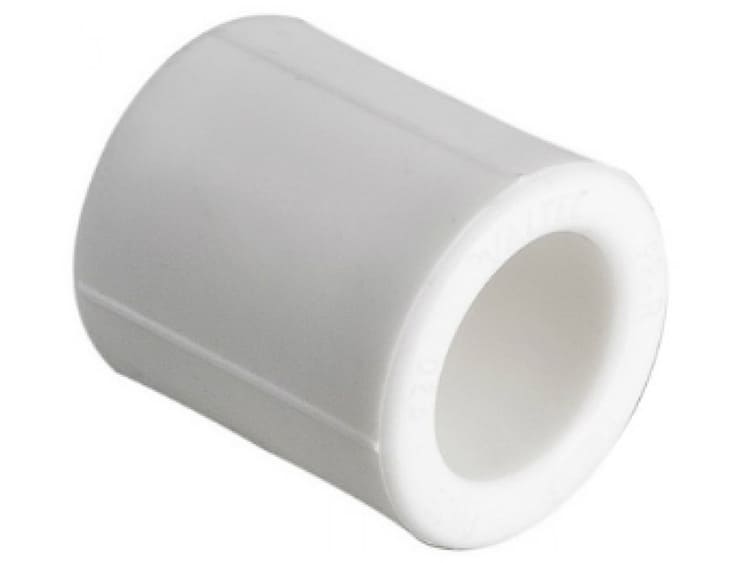

Муфты используются для соединения двух равнозначных по диаметру отрезков труб. Внешне они похожи на втулку. Размеры фитинга выбираются с учётом поперечных размеров соединяемых элементов.

Муфта поможет сформировать прочное соединение

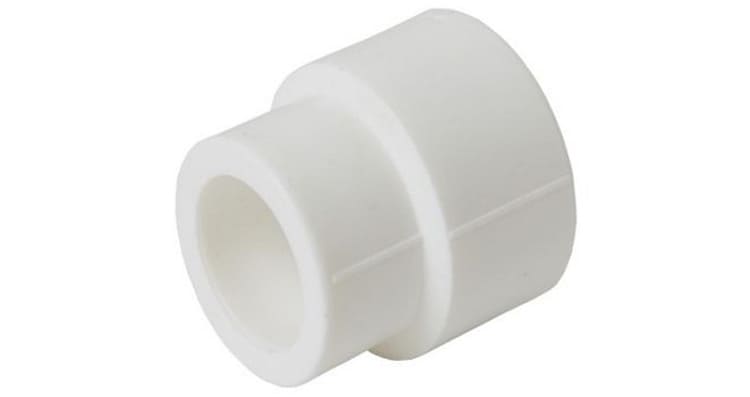

Переходник выполняет ту же функцию, что и муфта. Однако используется для стыкования элементов с различными поперечными размерами. С одной стороны в данный фитинг вставляется полипропиленовая труба меньшего диаметра, с другой – большего. Позволяет соединять части трубопроводов, изготовленные из различных материалов. Для металлических предусматривается резьба.

Возможно соединение труб разного диаметра

Уголок, тройник и крестовина

Несмотря на пластичность полипропилена, его изгиб является нежелательным явлением. В этих местах материал становится тоньше, что может привести к прорыву труб при подаче транспортируемой среды под давлением. Также в месте изгиба уменьшается пропускная способность.

Величина угла может отличаться

Используя угольники, можно сформировать необходимый загиб в местах поворота трубопровода. Формируемый угол может иметь разную величину: либо 45º, либо 90º. В зависимости от исполнения, фитинг может использоваться для соединения труб одного и разных диаметров. Некоторые изделия выполняют одновременную функцию переходника. Они могут использоваться для стыковки металлической и полипропиленовой трубы.

Возможно соединение труб из разных материалов

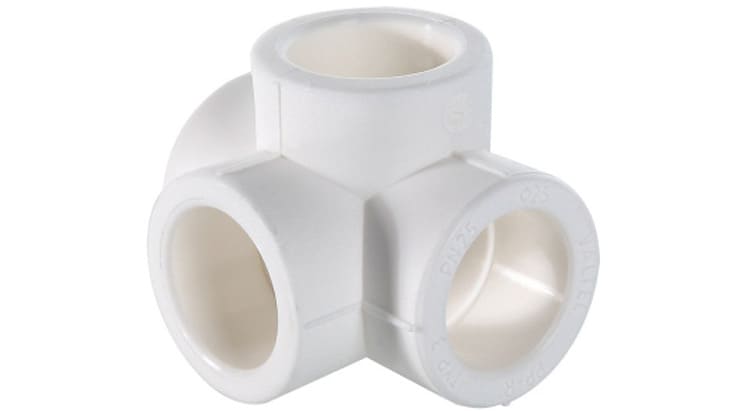

Тройники и крестовины устанавливаются в местах разветвления трубопровода. Допускают соединение под разными углами. Могут иметь различную конфигурацию. Для устройства системы отопления используются сварные фитинги, не имеющие резьбы. У них внутренняя поверхность выполняется гладкой. Если необходимо соединение элементов трубопровода из разных материалов, используются тройники либо крестовины, у которых предусмотрена резьба в одном либо нескольких отводах.

Конфигурация выбирается с учётом направления отводов

Обвод и компенсаторы

Если необходимо пустить транспортируемую среду в обход определённого отрезка трубопровода, используется обвод. Данный фитинг имеет характерную изогнутую форму. Вваривается в трубопроводную систему в нужном месте. Длина и высота изгиба выбирается индивидуально, с учётом конфигурации участка полипропиленовой трубы.

Геометрические параметры обводов могут существенно отличаться

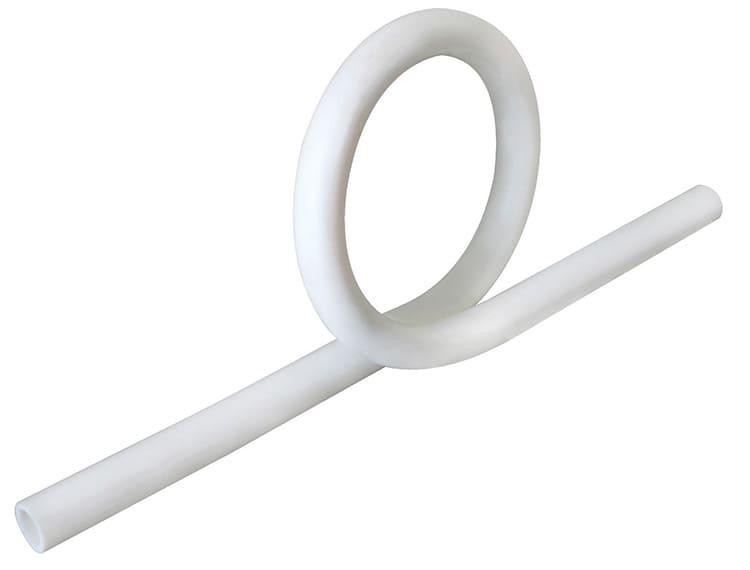

Для нивелирования последствий температурного расширения используются компенсаторы. Они имеют форму петли.

Компенсатор имеет характерную конфигурацию

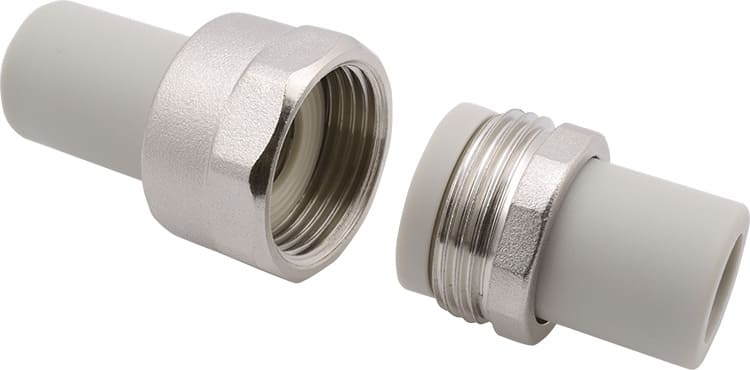

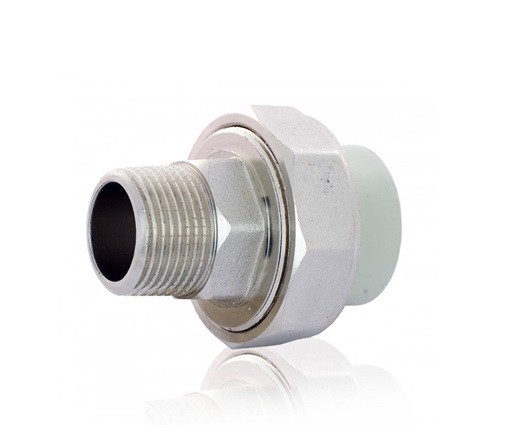

Американка

В состав подобных разборных фитингов входит муфта и накидная гайка. Используются преимущественно в системах, нуждающихся в периодической чистке и снятии элементов. Нередко монтируются перед счётчиками.

Американка удобна в обслуживании

Краны, вентили и заглушки

Для отсечки движения смеси по определенной ветке трубопровода используются краны либо вентили. С помощью вентилей можно регулировать скорость потока либо полностью его перекрывать. Полипропиленовые фитинги ввариваются в состав системы. Не исключается использование кранов и вентилей из латуни. Для их подсоединения используются переходники, предназначенные для соединения элементов из разных материалов.

Кран позволяет перекрыть поток

В местах, где полипропиленовый трубопровод заканчивается, устанавливаются заглушки. Они могут иметь различную конфигурацию и размер. Выбор делается с учётом особенностей конкретной трубопроводной системы. Могут устанавливаться посредством пайки либо резьбового соединения. Первый вариант может носить временный либо постоянный характер. Резьбовое соединение используется преимущественно для временного перекрытия отвода. Необходимый уровень герметизации достигается за счёт специального уплотнительного колечка, входящего в комплект поставки.

Форма заглушки выбирается индивидуально

Фиксаторы и крепёж

Для установки и обеспечения требуемого пространственного положения всех элементов системы используются фиксаторы и крепёж. Он может иметь самую разнообразную конфигурацию.

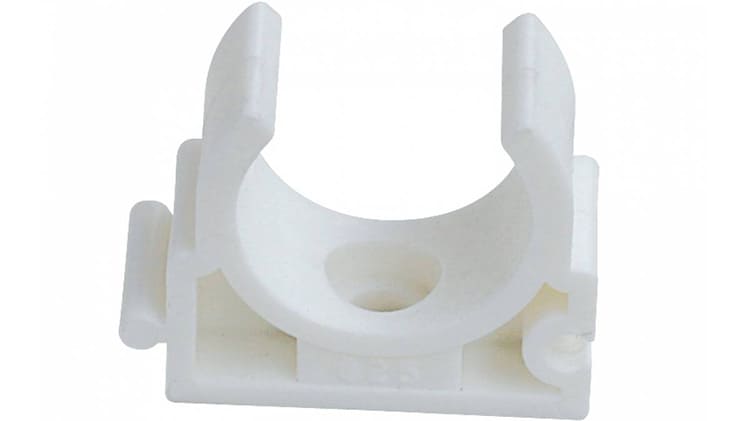

Клипса – один из видов крепёжных элементов для полипропиленовых труб

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

устойчивость к высоким температурам;
хорошая сопротивляемость механическим нагрузкам;
устойчивость к коррозийным процессам;
высокие эксплуатационные характеристики;
длительные сроки эксплуатации;
экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 1400С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 1750С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 950С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Виды фитингов

Для нормального качества соединения полипропилен можно только сваривать. Ни клееные, ни резьбовые, ни компрессионные соединения не дают необходимой герметичности и прочности стыков. Почему? Потому что компрессионные фитинги для полипропиленовых труб нежелательны, так как изменяют геометрию трубы, ухудшая пропускную способность. При использовании опрессованных соединений с прокладками обеспечивается должная степень герметичности, но при малейших деформациях такие соединения разрушаются. Потому самый распространенный способ – сварка при помощи специального паяльника или сварочного аппарата. Соединение элементов может проводиться встык или враструб. Соединение встык ненадежное – при деформации или высоком давлении (что не редкость для систем отопления) герметичность швов может нарушиться. Потому для стыковки участков труб используют фитинги. Их внутренний диаметр должен соответствовать наружному диаметру выбранных вами труб, а видов их довольно много.

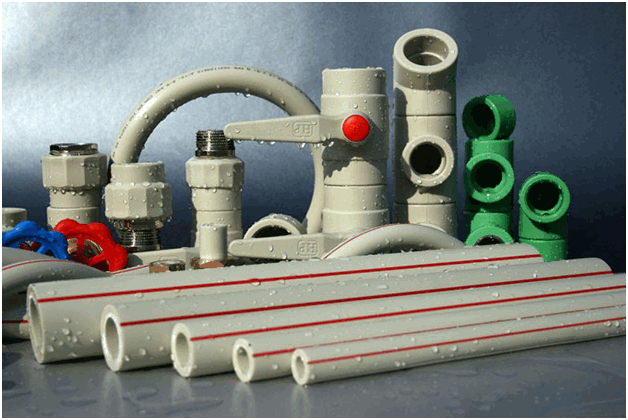

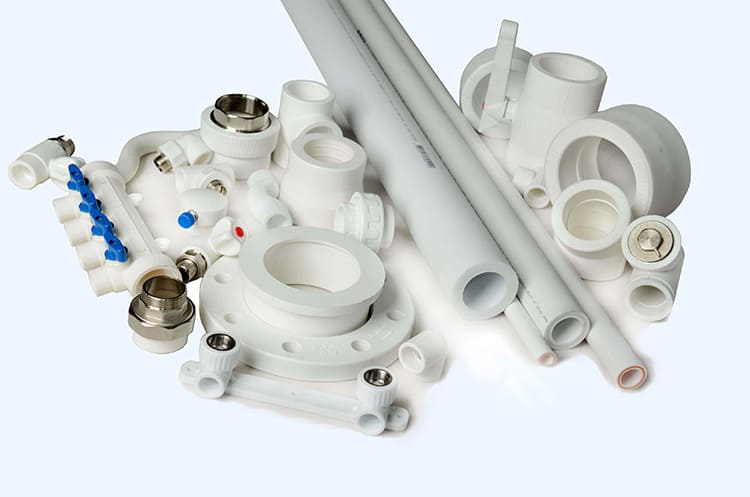

Полипропиленовые трубы и фитинги к ним

Муфты и переходники

Муфта – небольшой полый элемент, который служит для сваривания двух участков труб одного диаметра. Внешне напоминает бочонок. В него с двух сторон вставляются трубы.

Переходник. Похожий на муфту элемент для соединения участков разного диаметра. С одной стороны вставляется труба большего сечения, с другой — меньшего. В этой группе есть фитинги для соединения с металлическими трубами или элементами отопления – они на одном конце имеют металлическую резьбу.

Переходники и муфты для полипропиленовых труб

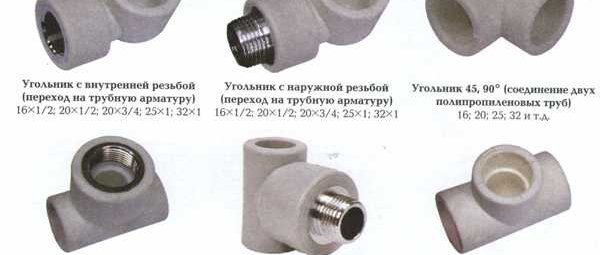

Уголки

Несмотря на то, что полипропилен пластичный материал, гнуть его нежелательно. Это сделать нетрудно – разогреть до температуры пластичности и согнуть, но в местах сгиба с наружной стороны стенка трубы становится тоньше, что приводит к разрыву при скачке давления. С другой стороны изгиба появляются «морщины», которые ухудшают пропускную способность, что также нехорошо. Потому в местах, где нужны повороты, используют уголки. Они есть разной величины: 90о, 45о. Концы уголка могут иметь одинаковый или разный диаметр (совмещены с переходниками) или иметь на другом конце металлическую резьбу – для соединения ГВС со смесителем, например.

Уголки для ППР труб могут быть с одинаковыми или разными диаметрами, с разными углами

Тройники, крестовины

Эти элементы требуются в местах отвода/соединения нескольких ветвей трубопровода. Имеют они разные углы и конфигурацию. Для создания системы отопления подойдут сварные фитинги – они имеют гладкую внутреннюю поверхность без резьбы. Иногда может понадобиться переход на другой вид материала, тогда есть тройники или крестовины с резьбой в одном или нескольких отводах. Вообще и диаметры, и геометрия этих элементов могут быть самыми разными.

Тройники и крестовины для PPR труб

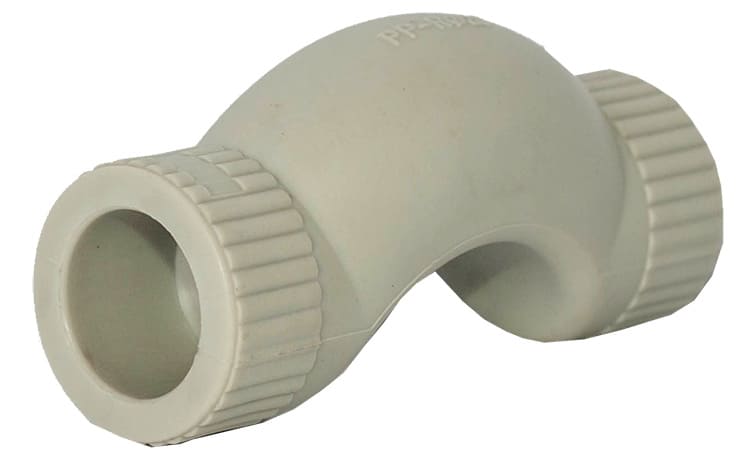

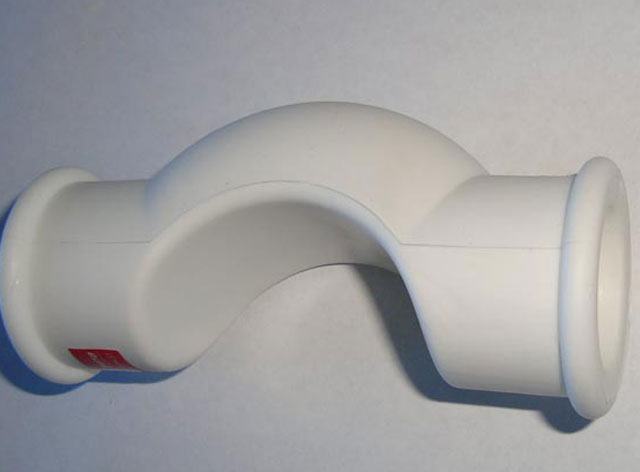

Обводы

В некоторых случаях возникает необходимость обойти какую-то трубу. Так как гнуть полипропилен нежелательно, есть специальные обводы — изогнутые участки, которые ввариваются в контур в нужном месте. Высота подъема и длина изгиба также могут быть разными.

Обводы используют в тех местах, где нужно обогнуть трубу

Компенсаторы

Компенсатор можно собрать из тех же уголков и труб, а можно поставить готовую петлю. В принципе, эффект будет практически идентичным.

Компенсаторные петли используют для нивелирования температурных расширений

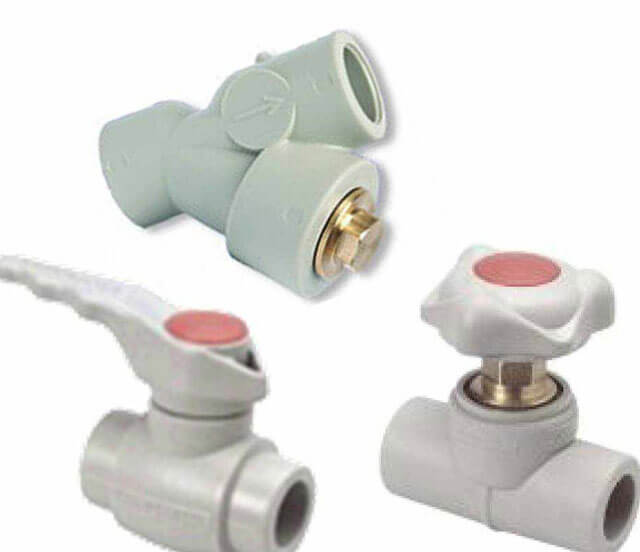

Краны и вентили

В полипропиленовом трубопроводе можно использовать и латунные краны или вентили, но тогда с двух сторон на каждый такой элемент потребуется переходник на металл, а стоят такие фитинги гораздо дороже. Причем весь узел по надежности оказывается ничуть не лучше полипропиленового, а сваривать фитинги и проще и быстрее, чем стыковать резьбой. Так что использование полипропиленовых вентилей и кранов намного удобнее и целесообразнее.

Краны и вентили из полипропилена использовать в системах гораздо удобнее

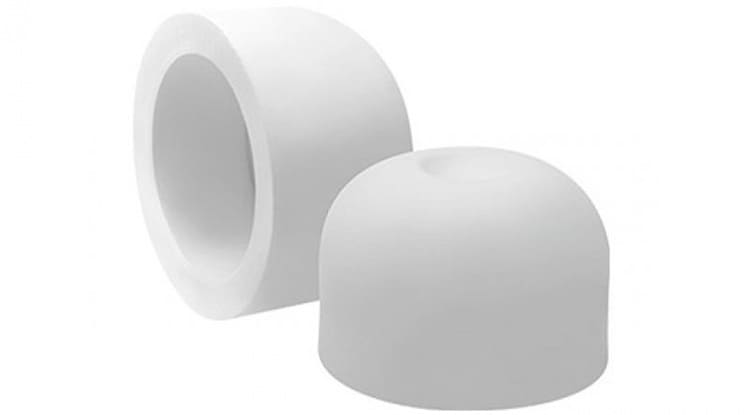

Заглушки

В некоторых местах требуется закончить линию трубопровода. Тогда используются заглушки.

Заглушки из полипропиленовых труб

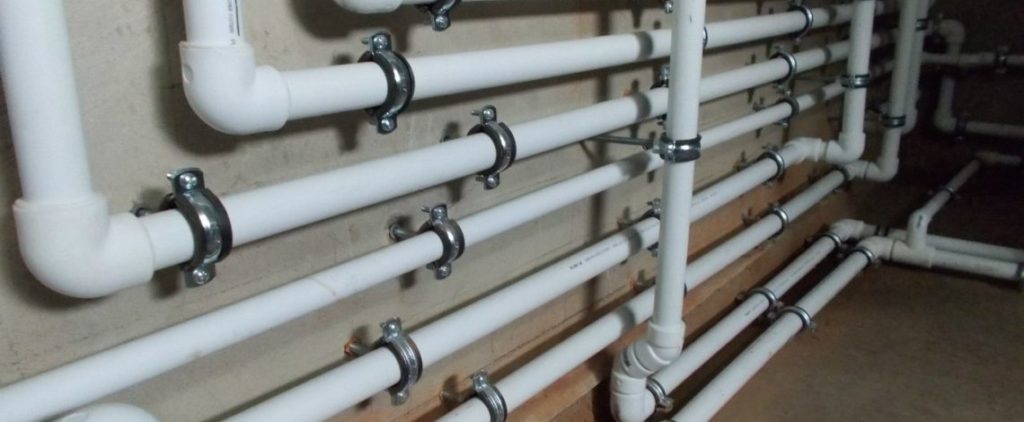

Фиксаторы и крепеж

Трубы к стенам нужно крепить. Для этого также существуют различные приспособления разного вида.

Фиксаторы и крепежные планки очень удобны в применении

Американки

Разборные фитинги, которые состоят из муфты и накидной гайки. Устанавливаются в тех местах, где во время эксплуатации требуется периодическая чистка или снятие элементов системы (счетчиков на поверку, например).

Качество труб и фитингов во многом определяет долговечность системы отопления

Как подобрать правильный размер магистрали

Для подбора габаритов труб для магистралей пользуются специальной формулой. При этом геометрические характеристики напрямую зависят от скорости прохождения среды по сетям и объема ее потребления. Формула для расчета диаметра следующая:

D=√(4-Q-(1000/π*V),

где Q – средний расход среды, л/с;
π – число Пи (составляет 3,14);
V – скорость прохождения жидкости по системе, м/с.

Водопроводная магистраль.

Данная формула используется при строительстве частного дома. Для водоснабжения подходят изделия размером 20 мм.

Если же расчет проводится для многоэтажного здания, то имеются особенности. При определении параметра учитывается количество квартир и подъездов, этажность дома и т.д. Чем больше источников потребления, тем больше расход жидкости и, соответственно, больше диаметр труб для обустройства магистрали.

В большинстве случаев ориентируются на такие габариты:

D= 25 – монтаж стояков в 5-этажных домах;
D=20 – для водопровода и разводки внутри помещений;
D=32 – монтаж стояков высотных сооружений.

Соединение полипропиленовых труб

Определившись с необходимым сечением труб, нужно задуматься об их соединении в целостную систему.

Видов соединений полипропиленовых труб достаточно много. Обычно для этого используют фитинги для пропиленовых труб.

Единственный надёжный и долговечный способ соединения пластиковых труб — это их пайка (или сварка). Производится операция достаточно быстро, с помощью специальных инструментов (паяльника для полипропиленовых труб или соответствующего сварочного аппарата). Соединение надёжно, в первую очередь благодаря тому, что во время сварки образуется однородное высокомолекулярное соединение.

Соединения полипропиленовых труб фитингами сваркой разделяются на осуществлённые встык или враструб. В первом случае соединяются исключительно торцы труб, во втором — между отрезками труб устанавливаются специальные соединительные элементы.

Первый метод, при своей простоте, менее надёжен, поскольку при механических повреждениях, повышении температуры переносимой среды или напора шов может разойтись. Поэтому для спайки труб используют специальные уплотнительные приспособления — фитинги. Фитинг покрывает торцы труб, соответственно, внутренний диаметр фитинга должен быть равным внешнему диаметру трубы.

Другие методы соединения труб — с помощью резьбы, клея или обжимных фитингов для полипропиленовых труб — ненадёжны из-за придания трубам в процессе работы деформации, в результате чего носители при внешнем воздействии довольно быстро разрушаются. Следовательно, несварочные соединения можно использовать только как временную меру при срочном ремонте или при сравнении разных моделей трубопроводов на практике.

Разновидностей соединительных элементов немало.

Переходники и муфты

Простейший элемент соединения полипропиленовых труб— муфта, представляющая собой полый отрезок, в который с двух сторон вставляются торцы соединяемых труб, после чего конструкция сваривается.

Переходники предназначены для стыковки труб разного сечения и, при необходимости, из различных материалов. Поэтому, во-первых, переходники имеют с двух сторон разные диаметры; во-вторых, для соединения, к примеру, пластиковой и металлической трубы, в соответствующем переходнике на одном конце находится металлическая резьба. «Виды переходников для пластиковых труб, преимущества некоторых материалов».

Уголки

Уголок для полипропиленовых труб используется в местах трубопровода, где необходимо изменение угла пролегания. Поскольку изгибание полипропиленовых труб приводит к деформации и потере прочности, логичнее применять такие уголки для полипропиленовых труб. Эти фитинги позволяют соединять трубы под разными углами и, при совмещении с переходниками, различных размеров и материалов. Материал, из которого изготовляются уголки для труб – полипропилен.

Обводы

Когда нужно разместить одну трубу над или под другой, не изменяя угол наклона всего отрезка, применяются обводы — соединительные элементы с криволинейной поверхностью, позволяющие обойти нужный участок трубопровода.

Компенсаторы

Поскольку, как было упомянуто, полипропиленовые трубы обладают высоким коэффициентом температурного расширения, для недопущения деформации готового трубопровода используют компенсаторы, снимающие напряжение с конструкции. Изготовить такие компенсаторы можно или из фитингов большего диаметра, или использовать специальные петли.

Вентили и краны

В полипропиленовом трубопроводе гораздо логичнее использовать краны и вентили из того же материала: их проще присоединять (как и все прочие детали, пайкой), стоят они дешевле латунных, а работать с ними быстрее.

«Американки»

Это фитинги, представляющие собой муфту с накидной гайкой. Благодаря такой конструкции соединение можно легко разбирать и собирать, что позволяет, к примеру, время от времени прочищать трубы в нужных местах. «Как используется американка для полипропиленовых труб – виды и особенности соединений».

Крепёж труб

Для фиксации труб используют соответствующие приспособления различных диаметров, размеров и способов крепления к поверхностям

Выбор фиксаторов и крепёжных планок практически не ограничен, следует только останавливать внимание на изделиях известных производителей — это поможет избежать падения труб и последующей деформации трубопровода
