Сборка фрезы для мотоблока

Типы фрез для мотокультиватора

Если правильно подобрать фрезу, можно не покупать плуг. При фрезеровании управлять культиватором очень легко, нет большой нагрузки на оператора. Выбираются фрезы на культиватор в зависимости от мощности техники и типа вспахиваемой почвы.

Выделяют три основных вида почвофрез:

• Заводские. Ими комплектуется большинство машин. Они бывают собранного и разобранного типа. Ось с приваренными пластинами и прикреплёнными саблевидными ножами. Две-три идентичные секции соединяются болтами. От их количества зависит ширина культивирования. Заводские фрезы справятся с предварительно обработанными участками;
• Гусиные лапки. Конструкция неразборная – количество секций подбирается под себя. С помощью таких фрез обрабатываются твёрдые грунты, перебиваются остатки растений. Снижена нагрузка на редуктор. Культиватором легко управлять. Фреза «гусиные лапки» отлично подходит для техники с системой охлаждения воздухом;
• Целина. Фреза отлично подходит для обработки целины, вспахивания грунта на большой глубине, разрыхления почвы. Конструкция надёжная и прочная.

Зачастую заводской фрезы недостаточно. Для повышения урожайности, снижения нагрузки на технику и экономии времени стоит приобрести «Гусиные лапки». Для тяжёлой разработки целины больше подойдут почвенные фрезы «Целина».

Схема и устройство фрезы для мотоблока

Благодаря саблеобразной форме, фрезы для мотоблока безопасны в работе. Если мотоблок наезжает на корень или камень, фрезы его приподнимают подобно колесу автомобиля, при этом дальше продолжая обработку. Если же фрезы прямые, то они могут зацепиться за препятствие и опрокинуть мотоблок. Последствием может быть потеря равновесия оператором и возможное падение на фрезы.

Ножи крепятся к пластинам, которые под различными углами приварены к валам. Благодаря этому фрезы входят в почву плавно, по очереди. Это благоприятно отражается на трансмиссии мотоблока. Для изготовления ножей используют углеродистую сталь. Если есть доступ к кузнице, используя рессору, можно изготовить такие ножи. Для изготовления других деталей используются следующие марки стали: Ст-25, Ст-20, Ст-10, которые легко поддаются сварке.

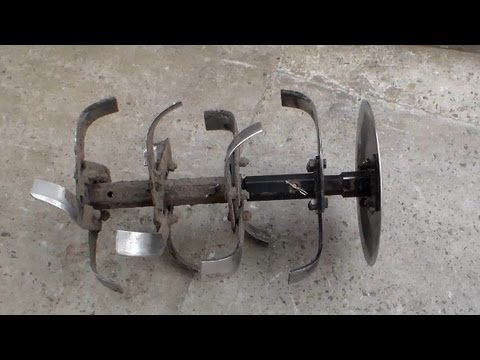

Процесс сборки фрезы культиватора

Различают две формы ножей:

Заточенные. «Лепестки» легко входят в почву без сцепления с поверхностью. Таким образом уменьшается нагрузка на мотор и снижается расход топливных смесей. Но острыми лезвиями нельзя полностью удалить сорняки, вскорости они снова прорастают

С такими навесами нужно работать осторожно, чтобы не повредить растения и для собственной безопасности;

С полукруглой кромкой. Отличаются безопасностью при эксплуатации

Но при рыхлении возникает большее сопротивление, почвофрезы чаще застряют. С сорняками такие ножи для культиватора справляются более эффективно.

Есть два способа крепления «лепестков»:

• На заклёпках. Элемент неразборный. В этом случае хранить и транспортировать устройство не очень удобно;
• На болтах. Деталь разбирается.

Чтобы собрать фрезу на мотокультиватор, важно соблюдать направление – заточенную часть «лепестка» необходимо располагать по ходу движения машины. Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов

Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать

Количество секций равно крепёжным пластинам: при их одинаковом расположении возможна установка только трёх элементов. Если они будут смещаться, следует крепить четыре-шесть секций. Ножи нужно предварительно маркировать.

Как собирается почвофреза?

1. При установке трёхлепестковой фрезы первый нож фиксируется на пластине – сначала не нужно полностью затягивать болт. Два оставшихся ножа закрепляются на противоположной стороне пластины;
2. На четырёхлепестковой и шестилепестковой фрезе попеременно крепятся правый и левый ножи. Заранее стоит разделить «лепестки» на правые и левые;
3. При необходимости дополнительную секцию монтируют штифтом;
4. Конструкция закрепляется болтами максимально жёстко;
5. В конце на валу закрепляется защитный диск для предохранения растений от повреждений.

Как изготовить фрезы для мотоблока своими руками

Фрезы устроены несложно. Перед тем как собирать их, стоит ознакомиться с уже существующими деталями и их конструктивными особенностями.

Материалы, которые понадобятся

Перед сборкой следует замерить участок, который планируете обрабатывать, и на основании полученных данных начинайте собирать механизм. Чтобы получить максимально правильную конструкцию понадобятся:

1. сварочный аппарат,
2. болгарка,
3. детали, которые будут выполнять роль разрыхлителей;
4. длинная металлическая трубка диаметром 42 мм.

Основой для рыхлителей могут быть автомобильные рессоры, которые загибают и под углом приваривают к главной трубе.

Советы относительно изготовления

В первую очередь обратите внимание на правильность сборки. Избегайте любых отклонений, даже самых незначительных

Если проявить невнимательность, то нарушится ось

Устанавливая самодельные фрезы для мотоблока и фрезы для культиватора, важно не перепутать направление вращения зубьев

Саблевидные ножи менее опасны в сравнении с другим. С ними опасность получить серьезную травму минимальна. Поочередное расположение ножей делает их вхождение в землю последовательным, удары и рывки отсутствуют.

Чтобы максимально продлить срок эксплуатации самодельных приспособлений, необходимо придерживаться нескольких простых правил, в частности, при запуске фризы должны находиться над землей, после этого запускаются обороты, медленно опускаются лопасти в почву, — так начинается обработка.

Процесс сборки

Как уже говорилось, работы начинаются с проведения замеров участка. После того как все вычисления произведены, можно приступать непосредственно к сборке. Используя сварочный аппарат, соедините ножи с заранее подготовленной трубой. Перед этим можно заточить кромки элементов под нужным углом.

Легко смогут собрать фрезы для мотоблока «Нева» люди, имеющие опыт работы с металлами. Упростить монтаж позволяют предварительно составленные схемы, а также набор качественных инструментов и материалов.

Собрать такой механизм, как фреза для мотоблока, можно и собственными руками, только необходимо ознакомиться с рекомендациями и неуклонно придерживаться последовательности в работе. Тогда устройство будет служить десятилетиями.

Разновидности

Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».

Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».

Саблевидные фрезы

Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.

Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.

Навесные фрезы «Гусиные лапки»

Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.

Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.

С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше

Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека

В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.

Фрезы для мотоблока самодельные – порядок изготовления оборудования

Простая конструкция фрез для мотоблоков позволяет сделать такого рода приспособления своими руками. Ниже рассмотрим правильный порядок действий при изготовлении разных типов оборудования для вспашки почвы.

Как собрать правильно фрезы на мотоблок – изготовление саблевидного оборудования

Непосредственно перед изготовлением саблевидных роторных приспособлений советуем вам изучить чертежи, которые подскажут вам правильный порядок действий при сборке оборудования.

Любая саблевидная фреза к мотоблоку состоит из двух взаимосвязанных блоков, в каждом из которых находиться по 12 фрез. В конструкцию одного отдельного блока входит 3 узла, каждый из которых оборудован 4 режущими ножами. Последние, в свою очередь, расположены по отношению в 30 ° по отношению друг к другу.Сборка саблевидных приспособлений выполняется следующим образом:

1. Для начала сделайте стойку, используя для этого уголок 6,3×4 см;
2. Один из концов стойки приварите к фланцу таким образом, чтобы потом вы смогли объединить между собой 4 режущих ножа;
3. Все режущие элементы фрезы соедините между собой посредством фланцев и болтов с шайбами.

Изготовленная таким образом роторная фреза обладает высокой прочностью и устойчивостью, что позволит вам использовать ее для обработки грунтов любой плотности.

Изготовление фрез «гусиные лапки»

Непосредственно перед сборкой приспособлений этого типа потребуется тщательно подготовиться к работе. С инструментов и материалов вам понадобится:

• стальная труба, диаметром 4,2 см;
• стальные пластины для изготовления режущих ножей;
• аппарат для сварки;
• болгарка с набором дисков.

Активная фреза типа «гусиные лапки» собирается в следующем порядке:

1. Для изготовления режущих элементов можно воспользоваться рессорами от автомобиля. Нарежьте их на одинаковые куски, после чего приварите к стальной трубе, играющей роль основания;
2. Кромки режущих элементов тщательно наточите и приварите к используемому основанию;
3. Собрав оборудование, запустите его и произведите необходимые настройки. При этом учитывайте, что после запуска мотоблока ножи оборудования должны висеть в воздухе, а не касаться земли.

Самостоятельная установка фрез на мотоблок

Самостоятельная установка оборудования на мотоблок выполняется абсолютно одинаково, как для саблевидных фрез, так и для приспособлений типа «гусиные лапки».

В любом из случаев порядок действий выглядит следующим образом:

1. Изготовленные фрезы установите на специальный деревянный «козел», высотой около 0,5 м;
2. Аккуратно наклоните мотоблок под углом в 45 °, и уприте его на сошник;
3. Подставьте «козелки» под рукоятку руля мотоблока;
4. Демонтируйте штатные колеса сельскохозяйственной машины, и установите вместо них самодельные фрезы;
5. На левом и правом наружном конце фрез надежно закрепите тарелки для фрез – они существенно улучшат ход мотоблока с фрезами и сделают его более плавным и устойчивым.

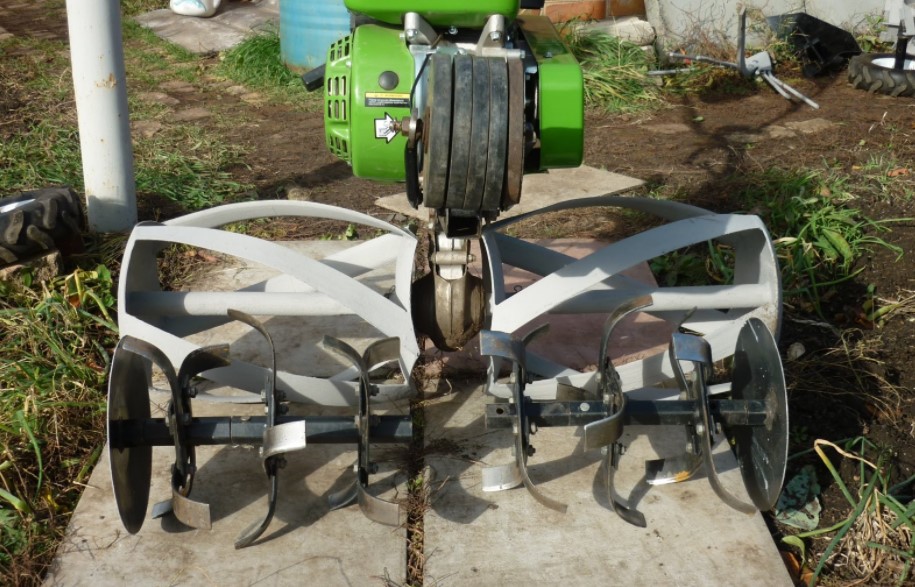

Установка на мотоблок

Одному бывает сложно держать культиватор в приподнятом состоянии и устанавливать фрезы. Для этого можно изготовить специальные подставки с прорезями под ось. Они удобны в использовании, но их нужно постоянно возить с собой. Можно воспользоваться посторонней помощью, но не всегда работы выполняются вдвоем.

В полевых условиях, если мы приехали на мотоблоке и нужно выполнить установку фрезы на культиватор, можно подставить под ось снятые колеса. Если же мотоблок легкий, то одной рукой наклоняем его, опирая на сошник, а второй рукой надеваем фрезы.

Их устанавливаем на валы так, чтобы спирали расходились от центра к краям, резцы располагались по обеим сторонам синхронно. Нельзя путать местами собранные узлы. На обоих режущие кромки должны вращаться по ходу движения блока. При неправильной установке двигаться культиватор будет, но увеличится нагрузка на двигатель. Фрезы не будут врезаться в грунт на нужную глубину.

как правильно собрать фрезу на мотоблок .

2 Разновидности фрез для мотоблока — активные, гусиные лапки

Фрезы для мотоблоков могут быть двух разновидностей, это:

• Ножи типа «гусиные лапки»
• Активные (саблевидные).

Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.

Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.

Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.

Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.

Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.

Активная саблевидая фреза

Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.

Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.

Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:

• ширина – 40 см;
• длина – 37 см;
• высота – 38 см;
• масса – 16 кг;
• допустимая рабочая скорость культиватора – 2-5 км/ч.

Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.

2.1 Особенности сборки фрез мотокультиватора

Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.

Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.

Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.

Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.

Крепление фрезы к мотоблоку

При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву

Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.

Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.

При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.

2.3 Делаем фрезы для мотоблока своими руками

Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:

• металлическая трубка с диаметром в 42 мм;
• сварочный аппарат;
• шлифовальная машина углового типа (болгарка);

Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.

Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.

В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.

В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.

Самодельная фреза

Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.

Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов

Виды фрез для сельскохозяйственных работ

Фрезы для культиватора выполняют множество различных функций. С их помощью фермеры имеют возможность:

• Быстро уничтожать густые заросли сорняков;
• Культивировать почву;
• Перемешивать слои грунта с удобрениями;
• Выравнивать поверхность земли.

Особенно эффективно фрезы показывают себя на глинистом, переувлажненном и задеревенелом грунте. Фрезы также часто эксплуатируются для вспашки целины на пастбищах и лугах.

Существует несколько типов фрез. В зависимости от формы в продаже встречаются:

• Приспособления с ножами в форме сабли – они пользуются самым большим спросом среди покупателей и позволяют выполнить широкий спектр работ. Главное преимущество кроется в форме лезвий и материалу – фрезы изготавливаются из стали и могут сниматься в любое время.На них практически не наматывается растительность, что позволяет вспахать грунт в разы быстрее;
• Фрезы на культиватор типа «гусиные лапки» – новое решение на рынке оборудования. Инвентарь такого типа часто применяется для вспашки твердых грунтов. Он не поддается разборке, благодаря чему является более прочным, чем фрезы первого типа. Среди минусов выделяется частое наматывание сорняков на лезвия.Из-за этого большинство фермеров используют эти фрезы для работы на «чистой» почве. Часто «гусиные лапки» эксплуатируются для вспашки перед посадкой картофеля, а также для обработки грунта с целью профилактики появления колорадских жуков и других вредителей.

Приобрести дополнительные фрезы нужной ширины сегодня можно в любом магазине садово-огородной техники. Однако по приемлемой цене чаще всего удается купить китайские изделия, не отличающиеся особой прочностью. В связи с этим будет вполне разумно попытаться изготовить фрезы самостоятельно.

Особенности и предназначение

По своей конструкции фреза к мотоблоку представляет собой несколько почвообрабатывающих ножей, установленных на оси вращения. Для их производства используют 2 вида стали: легированную и высокоуглеродистую, причём вторая проходит обработку током высокой частоты и обязательную термическую закалку. Благодаря использованию таких материалов изделия получаются очень прочными и долговечными.

С помощью данного приспособления осуществляется рыхление грунта, удаление сорняков, вспашка целинных земель и перекапывание огорода весной и осенью. Кроме того, использование фрез эффективно при внесении минеральных и органических удобрений, когда необходимо глубокое и тщательное перемешивание почвы с препаратами. Благодаря тщательной вспашке удаётся достичь оптимальной плотности грунта, увеличить его химическую и биологическую активность, а также заметно повысить урожайность сельскохозяйственных культур, произрастающих на обрабатываемой почве.

Помимо входящего в комплект модуля, возможно приобретение и размещение дополнительных пар фрез. С их помощью удаётся улучшить управляемость агрегатом и повысить качество обработки почвы. Однако особенно перегружать мотоблок не следует, это может вызвать перегрев двигателя и привести к его поломке. Кроме того, с установкой дополнительных комплектов связаны некоторые ограничения. Например, при распашке целины использование дополнительного оборудования не рекомендуется. Для такой обработки будет достаточно одного модуля, входящего в основной комплект.

Как собрать правильно

Качество и скорость обработки почвы зависят от правильного монтажа режущих элементов. Перед сборкой фрез мотокультиватора необходимо внимательно осмотреть входящие в комплект элементы. На них мы увидим штампованные буквы L и R. Это значит «левые» и «правые». Чтобы не путаться, разложим их на 2 одинаковые группы. Ступицы, на которые крепятся ножи, в основе своей могут иметь круглую трубу или шестигранник. Это зависит от того, какой вал у культиватора.

С одной стороны есть небольшой выступ с отверстием под шплинт и посадочным местом для первого звена ножей. Возьмем одну из полуосей. Она будет располагаться слева, по ходу движения. Собираем первое звено, начиная от редуктора. Режущие кромки располагаем так, чтобы они совершали круг против часовой стрелки. Поочередно ставим правый и левый ножи. При наличии 4-х элементов, 2 ножа лежат снизу, 2 — на них, сверху. Там, где на полуоси отверстие под шплинт, нож перед отверстием должен лежать выше. Иначе будут трудности с установкой и извлечением шплинтов.

Элемент прикручиваем так, чтобы пластина-основание была между ним и редуктором. В противном случае нож может цепляться за кожух редуктора. Когда первое звено готово, собирают второе.

Смотрим на любой из прикрученных ножей, на следующей пластине находим такое положение, чтобы новый нож смотрел в ту же сторону, но был сдвинут на несколько градусов против часовой стрелки.

На пластинах крепления резцы располагаем с той же стороны, как и первое звено. Это необходимо для соблюдения одинакового расстояния между ними. Правильно собранная фреза, если посмотреть на нее с торца, имеет вид спирали. Правую фрезу собираем так же.
