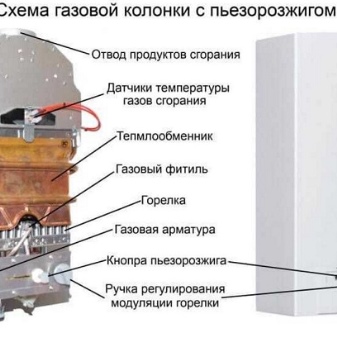

Устройство и принцип работы

Компания Bosch выпускает газовые колонки нескольких видов.

Конструкция на батарейках. Горелку нужно будет включить при помощи электроподжига, а искру будет подавать особый электрод.
Устройство Bosch с пьезоподжигом. Нужно зажечь запальник простым нажатием кнопки. Колонка станет греть воду лишь после того, как хозяин дома откроет кран, из которого должна будет идти горячая вода.
Колонка, что может работать с гидрогенератором. Этот агрегат работает так же, как и на батарейках, только искра получается при помощи работы гидрогенератора.

Газовые устройства имеют довольно сложное устройство. Перед тем как начать поиски нужной модели данного вида оборудования, сначала лучше узнать особенности ее конструкции.

Стоит выделить несколько главных рабочих компонентов изделий.

Корпус. Он производится при помощи штамповки из прочной листовой стали. Корпус имеет эмалевый слой защиты, который помогает агрегату долгое время выдерживать повышенные температуры, а также дарит устойчивость к различным повреждениям. Позади стенки корпуса закрепляются нагревательные элементы и детали кожуха, что закрывает «внутренности» колонки. А также на корпусе находятся элементы управления котлом.
Смотровое окошко. Оно выглядит как обычное отверстие, что расположено на передней стороне изделия и сделано для того, чтобы зрительно контролировать огонь горелки.

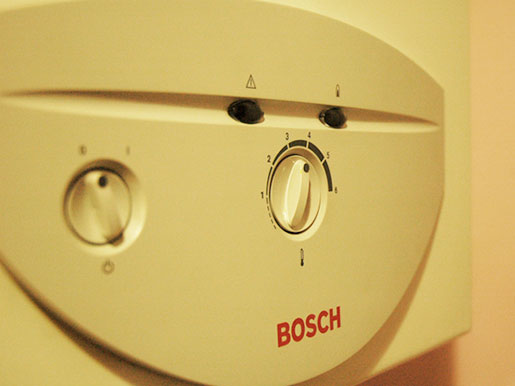

Система управления. Этот узел имеет два отдельных регулятора – для напора и для температуры жидкости. Котлы производятся с регулированием напора воды, которая производится при повороте ручки – увеличить показания можно покрутив по часовой стрелке, а уменьшить – против нее. Уровень горения пламени можно установить, используя ползунковый регулятор.

Магистрали входа и выхода. Подача и воды, и топлива будет осуществляться с помощью штуцеров с резьбовым соединением.
Дымоход. Вывод газа, что уже отработал, идет через патрубок, который находится вверху изделия. Диаметр патрубка будет напрямую зависеть от работоспособности прибора и имеет параметры от 10 до 15 см.
Узел для контроля над тягой. Этот элемент выглядит как датчик. Он будет мониторить уровень имеющейся тяги. В случае ее понижения автомат незамедлительно отключит агрегат.
Газовый узел. Сюда входят горелка и запальник, особая камера для сгорания, специальный редуктор и все нужные элементы для розжига.
Водяной узел. Здесь присутствует теплообменник, выпущенный из трубы в форме змеевика, и прочные патрубки для переноса и выхода жидкости.

Изделия должны иметь средства контроля над уровнем давления напора жидкости в системе. При его понижении до критических параметров должно происходить автоматическое отключение нагревательного элемента.

Принцип функционирования газового устройства идет по следующей схеме:

как только открываются краны с горячей водой, в теплообменник попадает необходимый теплоноситель;
в это же время происходит поджигание нагревательной горелки от запальника;
проходя по змеевику, вода прогревается за счет тепла, что выделяется в огромном количестве при сгорании топлива;
быстрое нагревание происходит при помощи передачи тепла на большой скорости из-за высокого уровня теплопроводности применяемых материалов;
отработавшие свое газы будут выходить под воздействием дымоходной тяги.

Концерн Bosch предлагает на выбор водонагревательные изделия с различными подвидами поджига.

Именно поэтому проточные изделия подразделяются на 2 класса.

Поджиг автомат. Возгорание топлива в горелке происходит в одно время с открытием кранов с горячей жидкостью.
Поджиг полуавтомат. Воспламенение топлива в камере для сгорания идет от запальника, который нужно сначала зажечь.

В маркировках агрегатов бренда Bosch есть индексы из букв, что обозначают разновидность системы поджигания, а именно:

«P» – пьезорозжиг;
«B» – электрический розжиг;
«H» или «G» – розжиг от гидрогенератора.

Установка и подключение

К выбору подобного рода прибора нужно отнестись крайне серьезно, так как размещение подобного устройства в жилище, на кухне которого отсутствует дымоходный канал (не следует путать его с каналом вентиляции), по нормам нельзя. Лучшим выходом из такой ситуации можно назвать покупку изделия с камерой для сгорания закрытого типа. В подобном приборе как дымоход используется коаксиальная труба, что будет выведена через стенку прямо на улицу. Специалист, проектирующий схему, должен предупредить о подобном решении проблемы. Место установки изделия обычно определяется существующим и утвержденным проектом, поэтому те, кто хочет иметь на своей кухне качественный нагреватель воды, должны быть четко ознакомлены с правилами расположения агрегата в жилом строении.

Располагать такие изделия можно лишь на кухне или в любом ином нежилом пространстве, за исключением ванной, так как по обновленным нормативам присутствие подобного рода прибора в ней не допускается. Чтобы соединить выход, нужный для вывода остатков сгоревшего топлива из прибора и для входа в дымоход, что находится в стенке, можно выбрать стальную трубу с толщиной стены от 1 мм. Ее диаметр имеет от 1,2 см. Использование трубы из алюминиевого листа или гофрированного вида не рекомендуется. Участок такой трубы при выходе из изделия должен иметь параметры примерно 30–50 см.

Монтаж прибора ведется на такой высоте, чтобы до него не дотянулись дети, но при этом взрослые должны запросто дотянуться до всех имеющихся регуляторов. Расстояние от наиболее близкой к прибору стены – не менее 0,15 м. Спереди самого изделия на расстоянии 0,6 м тоже не должно находиться никаких препятствий. Труба, что предназначается для вывода продуктов сгорания топлива, должна идти лишь к дымоходу, если это отдельно стоящее строение, либо к особому дымоходному каналу, что обычно встраивается в стены. Подключение изделия к вентиляции строжайше запрещено, так как продукты горения могут попасть в жилище к соседям, что не очень хорошо.

Хорошим выходом можно назвать монтаж приобретенного прибора на стенку по имеющемуся особому проекту и присоединение лишь шланга водопровода к патрубку агрегата. Подсоединять изделие к газовому шлангу и проводить иные работы с горючим топливом может только опытный специалист.

Порядок осуществления установки прибора неоригинален. Там, где на стене закрепляется аппарат, нужно произвести разметку под будущие крепежи. Производится расчет всей высоты креплений таким образом, чтобы дымоходная труба, что выходит из прибора вертикально, имела параметры не меньше 30 см. Трубу к дымоходу устанавливают под заранее задуманным углом. Его параметры можно подсчитать, применив схему монтажа.

После определения высоты подвешивания прибора нужно сделать такие шаги, как:

измерить, сколько сантиметров между креплениями на изделии, перенести эти параметры на стенку с помощью уровня и линейки;
проделать небольшие отверстия в стенке под дюбели или крючки;
после монтажа крючков нужно повесить на них устройство;
далее, производится установка водопроводных шлангов, их прикручивают к патрубку входа водогрейки и к сливному;
чтобы проверить герметичность подсоединения, нужно открыть краны с холодной и с горячей водой;
на размещенном агрегате закрепляется труба дымохода при помощи схемы; разрешается применение гофры;
для соединения газовой трубы придется пригласить профессионала, который сделает это максимально верно и даст на руки документы о регистрации прибора; на этом этапе подключение водонагревательного прибора можно считаться законченным, котел можно запустить для эксплуатации.

Возможные проблемы и их решения

Колонка Бош может не зажигаться по нескольким причинам:

Разрядились батарейки. При этом может даже быть звук зажигания запальника, но мощности искры не хватать для воспламенения. На передней панели колонок Бош есть индикатор заряда батареек. Когда он начинает мигать, это означает, что требуется их замена. В этом случае следует купить новые батарейки и установить их в специальных отсек снизу.

Слабая тяга. Со временем вытяжка засоряется. Если тяга слабая, то перегревается специальный датчик, срабатывает защитное реле и газовая колонка Bosch гаснет. Проверить тягу можно поднеся зажженную спичку к дымоходу. Если пламя откланяется – значит, тяга хорошая.
Если самостоятельная чистка дымохода не помогла, это значит, что он забился где-то выше в стене. В этом случае для прочистки придется вызывать специалистов.

Слабое давление воды. Если давление воды слишком слабое, его может не хватить, и газовая колонка Бош не зажжется. Срабатывает защита, которая нужна, чтобы пламя гасло при выключенном кране.
Вторая причина — слабый напор воды в водопроводе. В этом случае нужно уменьшить регулятор протока воды на лицевой стороне устройства при включенной воде, до того момента, пока она не зажжется. Но регулятор присутствует не на всех моделях водонагревателей Bosch.

Слабое давление газа или его отсутствие. Также колонка Бош может не включаться из-за отсутствия газа. Это можно проверить, включив параллельно газовую печь. Если пламя отсутствует или слишком маленькое, следует обратиться в коммунальную службу вашего дома.

Загрязнение радиатора. При сгорании газа выделяется сажа, которая со временем засоряет радиатор теплообменника. В этом случае нужно разобрать корпус Bosch, снять теплообменник и аккуратно почистить радиатор

Важно не повредить тонкие медные трубы, чтобы не появилось протечек.

В водонагревателе Бош с пьезоэлектрическим розжигом может засориться запал. Его можно прочистить стальной проволокой, разобрав перед этим колонку.В процессе эксплуатации колонка Бош гаснет, если разбавлять горячую воду из водонагревателя холодной водопроводной водой смесителем

Поток холодной воды уменьшает давление горячей.

Поломка электроники. Также причиной гашения фитиля может быть проблема в электронной части колонки. Может стать неисправным датчик тяги, датчик перегрева воды или любая другая часть, работающая от электричества.

В таких моделях, как Bosch WRD 13-2 G, WRD 10-2 G, WRD 15-2 G, стоит гидродинамический розжиг, который состоит из электрической схемы и генератора, который тоже может выйти из строя.

Если водонагреватель Bosch не работает по причине неисправности электронной части, нужно вызывать специалиста. Чем проще устройство водонагревателя, тем меньшая вероятность его поломки.

Начало работы

Перед включением газовой колонки BOSCH нужно удостовериться, что вентили газа и воды открыты. Чтобы понять, как зажечь газовую колонку Бош, нужно определить какой она имеет тип розжига. Узнать какой розжиг у вашей модели водонагревателя можно в инструкции по эксплуатации.

Существует три способа розжига колонок Бош:

Пьезорозжиг. Он используется в таких моделях фирмы Bosch, как WR 10-2P, W 10-2 P, WR 13-2P, WR 15-2 P.
Нужно нажать ползунок регулировки мощности на передней панели, и одновременно нажать кнопку пьезоэлектрического розжига снизу. Через несколько секунд фитиль загорается, ползунок нужно отпустить и выбрать нужный уровень мощности (вправо – нагрев сильнее).
Потом регулируется подача воды ручкой справа. Такой тип розжига называется полуавтоматическим.
Электророзжиг. Применяется в следующих моделях водонагревателей Бош: W 10 KB, WR 15-2 B, WR 10-2 B, WR 13-2B. Прежде всего, нужно установить две батарейки «R20» с напряжением 1,5 В в отсек для батареек снизу.
На передней панели есть светодиод, отвечающий за уровень заряда. После установки батареек нажимаем кнопку включения на колонке.
Для того чтобы водонагреватель заработал, достаточно включить кран с горячей водой.
Гидротурбина. Установлена в моделях Bosch WRD 13-2 G, WRD 10-2 G, WRD 15-2 G. В этом случае колонка зажигается автоматически за счет давления воды. Для начала работы просто откройте кран и, если давление воды достаточно сильное, водонагреватель автоматически заработает.

Профилактика неисправностей

Что делать, чтобы водонагреватель проработал как можно дольше, и не было проблем с розжигом? Большинство проблем с зажиганием колонки Бош можно избежать, соблюдая правила эксплуатации и техники безопасности.

Вот главные из них:

При установке газовой колонки Bosch важно учесть наличие хорошего дымохода и вентиляции в помещении. Во время работы водонагревателя обязательно немного открыть окно.
Регулярно проводить осмотры и проверки силы тяги, загрязнения фильтров и чистоты радиатора.
Не смешивать холодную воду с горячей.
Не нагружать максимально колонку

Колонки фирмы Bosch могут нагревать воду до температуры 68 градусов. Но для пользования в домашних условиях достаточно 30-45 градусов. Высокие температуры резко снижают срок службы колонки и способствуют скорейшему ее загрязнению сажей.
На входе установить дополнительные фильтры воды, чтобы меньше засорять систему водонагревателя.

Распространенные неисправности

Несмотря на довольно высокий уровень надежной работы этих агрегатов, стоит помнить, что технике вполне свойственно время от времени приходить в негодность. Но все же немецкие газовые колонки могут функционировать очень долго без каких-либо серьезных сбоев. В современных условиях эксплуатации такой прибор прослужит от 5 до 10 лет. Характерной чертой колонок от бренда Bosch можно считать цифровую панель для управления, на экране которой будут показываться различные ошибки при возникающих поломках прибора.

Стоит рассмотреть самые часто встречающиеся неисправности, истоки их появления и быстрый ремонт поломок газового прибора от Bosch.

Гаснет пламя фитиля у запальника или изделие попросту не зажигается с самого первого раза. Нужно всего лишь хорошенько почистить горелку. Для этого ее необходимо снять, аккуратно разобрать и также аккуратно провести чистку.
Запальник вроде и загорается, но сразу же тухнет или по непонятным причинам гаснет фитиль, если открыть кран смесителя. Стоит хорошо проверить редуктор, если агрегат работает на газе из баллона.

Вода из кранов идет совершенно негорячая или, вообще, холодная. Нужно проверить, верно ли выставлены параметры на регуляторе температур на приборе.
Время от времени не горит запальник. Вполне вероятно, что так реагирует тяговый датчик или датчик измерения температуры жидкости. Стоит всего лишь позвонить опытному мастеру для устранения данных неполадок.
Идет слабый напор жидкости. Скорее всего, это засорился либо сам теплообменник, либо смеситель, либо водяной узел. Останется только выявить источник этого засорения и произвести его полное очищение.
Колонка попросту не включается (не зажигается ни при каких усилиях). Следует внимательно проверьте батарейки, при необходимости стоит сменить их на новые.

В следующем видео вас ждет обзор и настройка газовой колонки Bosch Therm 4000 О.

Основные неполадки и способы их исправить

Говоря о строении и принципах действия бытовой газовой колонки, а также о датчиках, встроенных в неё, стоит вкратце упомянуть о возможных сбоях и неполадках. Здесь мы не будем останавливаться на полном ремонте или замене колонки, а быстро пройдёмся по всем элементам, перечисленным в описании горелки, и опишем их неполадки, а также способы справится с ними своими руками.

Как уже упоминалось, основной элемент колонки — газовая горелка. Зачастую горелка гаснет из-за срабатывания датчиков безопасности, о которых мы уже говорили. Частые проблемы, которые приводят к такому сценарию — это загрязнение теплообменника сажей и накипью.

Причина слабого напора — образование накипи в трубах теплообменника. В таком случае, нужно снять теплообменник, и промыть трубы специальными жидкостями для удаления накипи.

На этом фото изображен загрязненный теплообменник. В данном случае нужно его снять и вычистить сажу. Если колонка размещена недалеко от кухонной плиты, возможно также загрязнение теплообменника пищевыми жирами

Если сгорание газа происходит не полностью, или же колонка долго эксплуатируется, в камере накапливается сажа с внешней стороны, что значительно понижает теплопроводность и качество нагрева воды.

Чтобы больше узнать о причинах слабого напора и тонкостях выполнения чистки, переходите, пожалуйста, по этой ссылке.

Если газовый клапан не открывается из-за слабого напора подаваемой воды, нужно извлечь фильтр, проверить насколько он забит и в случае необходимости – промыть. Если же недостаточный напор воды или газа, придется обращаться в соответствующую государственную службу.

Если протекает вода непосредственно из колонки, это значит, что нарушена герметичность в трубах. Необходимо разобрать их и заменить уплотнительные элементы. В случае необходимости, придется заменить сами трубы.

Отдельно стоит напомнить о неисправности водяной мембраны. Если колонка находится в эксплуатации долгое время, мембрана водяного узла изнашивается и её чувствительность значительно падает. Она перестаёт реагировать на низкое давление воды, и, соответственно, не даёт сигнала о том, что нужно зажечь горелку. В лучшем случае, ее следует менять раз в 5-6 лет.

Когда мембрана износилась, можно приобрести ремонтный комплект и выполнить замену своими силами. Водяной узел состоит из таких основных элементов, как резиновая мембрана, крышка, корпус и пластиковая тарелка с пружиной

Иногда проблема также в штоке, который двигается мембраной, его тоже можно заменить при необходимости, ведь существуют специальные ремонтные комплекты для этого.

Чтобы лучше разобраться с устройством своей модели газовой колонки, нужно внимательно изучить инструкцию к использованию и паспорт объекта. Это не только сэкономит ваше время и нервы, но и само по себе улучшит понимание того, как работает данный прибор.

Основные характеристики колонок

А теперь поговорим об аспектах практического использования колонки. Одна из основных характеристик — производительность. Она прямо соотносится с мощностью, которая указывается в кВт и показывает объём воды, нагреваемый за минуту на 25 °C.

Характеристики обычно указываются в паспорте устройства. Обычная колонка греет за минуту 10-20 литров воды на 25 °C, хотя эта величина может значительно колебаться.

Ещё одна характеристика современных колонок — модуляция мощности. Она показывает, как может меняться мощность колонки в зависимости от потока воды и измеряется в процентах от начальной мощности.

Для модуляции колонки оборудуются специальной арматурой с мембраной, которая меняет подачу газа на горелку в зависимости от протока. Нормальной считается модуляция в диапазоне 40-100% мощности прибора.

На схеме изображена модулирующая арматура и принцип её работы, который похож на работу водяного узла и его мембраны

Преимущества и недостатки

Газовые устройства от концерна Bosch обладают следующими достоинствами:

долгий срок службы – приборы этого производителя работают бесперебойно долгие годы;
отменная упрощенная функциональность, которая радует потребителей;
огромный модельный ряд – среди ассортимента можно найти и простые и усовершенствованные модели; немалое количество вариантов и подвидов устройств Bosch позволяет подобрать наиболее подходящую модель для домашнего использования, монтажа в офисе либо установку в помещении на производстве;
отличная система обеспечения безопасности, кроме этого, грамотное контролирование отвода продуктов сгорания топлива;
контроль температурами, а также автосистема функционирования всего устройства.

Агрегаты Bosch имеют такие недостатки, как:

небольшое число отечественных сервисных мастерских;
высокая стоимость продукции;
высокие цены на запасные части.

Выводы и полезное видео по теме

В этом видеоролике показано, как правильно произвести чистку запальной трубки:

Для того чтобы разобраться в полной поэтапной разборке, достаточно посмотреть это видео:

Газовые водонагреватели Bosch широко используются для решения важной бытовой проблемы – отсутствия горячей воды. Для того чтобы эти устройства бесперебойно работали дольше, необходимо проводить их техническое обслуживание

А возникающие в ходе эксплуатации неисправности можно устранить самостоятельно, достаточно знать правильный алгоритм действий.

Хотите рассказать о собственном опыте диагностики и ремонта газовой колонки бренда Бош? Поделитесь тонкостями устранения поломки, добавляйте уникальные фото – форма обратной связи расположена ниже.

Если в вашем газовом водонагревателе Бош не зажигается пламя и вы никак не можете обнаружить причину, а специалиста вызывать не хотите, спросите совет у наших экспертов и других посетителей сайта.
