Конструктивная огнезащита

Что такое ГВЛ и ГКЛ — расшифровка аббревиатуры

О том, что такое ГВЛ, уже рассказывалось в прошлом выпуске строительного журнала. ГВЛ — дословно расшифровывается как, гипсоволокнистый лист. Он обладает несколько лучшими характеристиками в плане прочности, чем ГКЛ, из-за чего нередко используется для устройства сухой стяжки пола.

ГКЛ — это всем известный гипсокартон, который сегодня в отделке получил гораздо большее применение, чем ГВЛ. Гипсокартонные листы имеют приемлемую стоимость, небольшой вес и достаточно неплохие эксплуатационные свойства. Единственное, чего боится обычный гипсокартон, так это чрезмерной влажности и сильного механического воздействия.

Так в чём же отличия ГВЛ от ГКЛ? Что лучше для отделки стен в доме, и какими характеристиками обладают два этих довольно схожих материала?

Что лучше ГКЛ или ГВЛ

Разобраться с вопросом о том, что лучше ГВЛ или ГКЛ, поможет сравнение их характеристик. Основное отличие ГКЛ от ГВЛ кроется во внутренней структуре. При изготовлении ГВЛ, в качестве материалов для армирования строительного гипса, применяется целлюлоза и специальные технологические добавки.

Вследствие этого ГВЛ имеет несколько большую плотность и прочность, чем ГКЛ (гипсокартонные листы). Это отличие позволяет использовать гипсоволокнистые листы там, где нужна повышенная стойкость отделочных материалов. Также, благодаря своей большей плотности, срок службы ГВЛ значительно дольше, чем у ГКЛ.

Кроме того, ГВЛ имеет гораздо большую устойчивость к механическим повреждениям, поэтому его нередко используют для обшивки пола. В тоже время, ГКЛ гораздо лучше гнётся, сохраняя при этом свою идеально ровную поверхность. Вследствие данного превосходства, гипсокартон применяют для создания арок и других, сложных по форме поверхностей.

Среди мастеров-отделочников уже сравнительно давно ведётся спор о том, что лучше ГКЛ или ГВЛ. Два этих отделочных материала, одинаково хороши по своему, хотя и имеют определенные физико-механические различия. Поэтому выбирать какой-то конкретный материал стоит исходя из условий эксплуатации поверхности.

Например, если нужно просто обшить стену под покраску или обклеивание обоями, а нагрузки на её поверхность не будет осуществляться никакой, то вполне достаточно будет использовать ГКЛ. При отделке полов или там, где нужна высокая стойкость основания, лучше отдать предпочтение ГВЛ, как материалу, способному гораздо лучше противостоять ударам и износу, чем гипсокартон.

Монтаж и отделка поверхностей ГКЛО

Как уже отмечалось выше, термостойкий гипсокартон – достаточно специфический материал, что и отражается на его стоимости. Поэтому облицовывать просто стены такими листами очень дорого. Соответственно, как было сказано ранее, его стоит применять для работ с теплоносителями, трубопроводами и можно для несущих балок. Но в каждом процессе есть свои особенности:

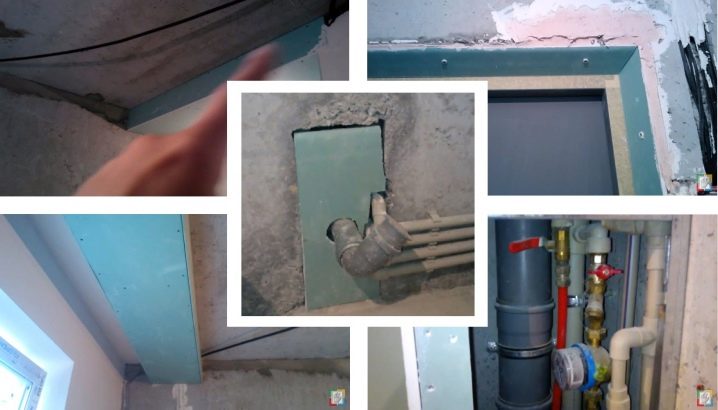

1. Если идет работа с трубопроводами, то ГКЛО крепят на стоечный профиль. Расстояние между каждым саморезом должен составлять не больше 12см. При этом в обязательном порядке используют уплотнительную ленту, которая позволит герметизировать пространство между листом и профилем. Сам же направляющий элемент монтируется не только при помощи самореза, но и с использованием разжимного дюбеля, а расстояние между ними не должно превышать 80см.
2. В любом случае будут образовываться наружные стыки. О них также следует позаботиться с точки зрения укрепления, для чего используют угловой профиль. И на этом моменте поверхность должна покрыться специальными гидроизоляционными составами.
3. Если необходимо оформить вертикальную коммуникационную шахту, то кроме ГКЛО, используют и дополнительные негорючие материалы. Это может быть минерально-ватная фольгированная плита. Ни в коем случае нельзя использовать пенополистирол или пенополиуретан, так как они легко воспламеняются.

Такие плиты закладывают промеж профилей, после чего образовавшиеся стыки опять-таки оформляют при помощи металлических уголков.

1. Отдельного внимания заслуживают несущие балки. Когда используется металлопрофиль двутавровый, то с целью закрепления нижней обшивки на каркасе, можно использовать типовые зажимы. Если же работа ведется с деревянными элементами, то листы можно крепить и к самой балке, но тут уже крепежами будут выступать саморезы. Но в любом случае без уголковых профилей на стыках не обойтись.

Конечно, сколько есть мастеров, столько есть мнений и каждый вправе защищать или опровергать достоинства огнестойкого гипсокартона. Все зависит от того, где и при каких условиях человек с ним сталкивался. Поэтому выбор всегда остается за человеком индивидуально.

Автор статьи

Евгений
47 лет
стаж внутренних отделочных работ 21 год.

8.4 Определение разрушающей нагрузки и прогиба листов

8.4.1 Определение разрушающей нагрузки при испытании
образцов при постоянном пролете

8.4.1.1
Сущность метода заключается в разрушении образца сосредоточенной нагрузкой,
прикладываемой в середине по однопролетной схеме.

8.4.1.2 Средства контроля

Устройство любой конструкции, обеспечивающее
возможность приложения нагрузки по схеме, приведенной на рисунке , со
скоростью нарастания нагрузки 15-20 Н/с (1,5-2,0 кгс/с), и имеющее прибор,
позволяющий измерить разрушающую нагрузку с погрешностью не более 2 %.

Рисунок 6
– Схема испытания образцов на прочность при изгибе при постоянном пролете

Опоры и деталь, передающая нагрузку, в месте
соприкосновения с образцом должны иметь цилиндрическую форму радиусом от 5 до
10 мм; длина опор и детали должна быть не менее ширины образца.

8.4.1.3 Подготовки образцов

Из каждого листа, отобранного для контроля, вырезают
по одному продольному и одному поперечному образцу длиной (450±5) мм и шириной
(150±5) мм. Образцы вырезают на расстоянии не менее 100 мм от кромок листа у
противоположных концов любой из его диагоналей. Образцы маркируют (продольный
или поперечный) и высушивают по .

Образцы испытывают в соответствии с ,
а затем их используют для испытаний по .

8.4.1.4 Проведение испытания

Продольные образцы помещают на опоры лицевой стороной
вниз, а поперечные – тыльной. Нагрузку повышают со скоростью 15-20 Н/с (1,5-2,0
кгс/с) до разрушения образца.

8.4.1.5 Обработка
результатов

Результат испытания округляют до 1 Н (0,1 кгс).

За разрушающую нагрузку партии листов принимают
среднеарифметическое значение результатов испытаний раздельно трех продольных и
трех поперечных образцов, при этом результат испытания каждого отдельного
образца должен соответствовать требованиям .

8.4.2 Определение разрушающей нагрузки и прогиба при
испытании образцов при переменном пролете

8.4.2.1
Сущность метода заключается в создании изгибающих напряжений в образце,
испытываемом по однопролетной схеме, нагрузкой, прикладываемой в середине
пролета, по заданным уровням нагружения, измерением прогиба образца в середине
пролета с последующим доведением образца до разрушения.

8.4.2.2 Средства контроля

Устройство любой конструкции, обеспечивающее
возможность приложения и измерения нагрузки по заданной схеме, со скоростью
приложения нагрузки 15-20 Н/с (1,5-2,0 кгс/с) до требуемых значений,
выдерживание этой нагрузки в течение заданного времени и имеющее прибор,
позволяющий измерить разрушающую нагрузку с погрешностью не более 2 % и прогиб
образца в середине пролета при заданных нагрузках с точностью 0,01 мм.

Опоры и деталь, передающая нагрузку, – по .

Из каждого листа, отобранного для контроля, вырезают
по одному поперечному и одному продольному образцу шириной (400±5) мм и длиной
[(40 s + 100) ± 5] мм, где s –
номинальная толщина листа в миллиметрах. Образцы вырезают на расстоянии не
менее 100 мм от кромок листа у противоположных концов любой из его диагоналей. Образцы
маркируют (продольный или поперечный) и высушивают по .

Образцы испытывают в соответствии с ,
а затем их используют для испытаний по .

Устанавливают пролет – расстояние между опорами – в
зависимости от номинальной толщины испытываемого образца. Пролет l
= 40s, где s – номинальная толщина листа в миллиметрах.

Продольные образцы помещают на опоры лицевой стороной
вниз, а поперечные – тыльной.

К образцу, помещенному на опоры, прикладывают
начальную нагрузку, равную 50 Н (5,0 кгс), выдерживают его под этой нагрузкой в
течение 1 мин и измеряют прогиб в середине пролета. Затем нагрузку увеличивают
со скоростью 15-20 Н/с (1,5-2,0 кгс/с) до величины 100 Н (10 кгс). Под этой
нагрузкой образец выдерживают в течение 1 мин и измеряют прогиб в середине
пролета. Затем нагрузку повышают с той же скоростью до разрушения образца.

8.4.2.5 Обработка результатов

Результат измерения нагрузки округляют до 1 Н (0,1
кгс), прогиба – до 0,1 мм.

Прогиб образца, измеренный при нагрузке 50 Н (5 кгс),
принимают за нулевое значение.

Вычисляют разность между значением прогиба образца при
нагрузке 100 Н (10 кгс) и нагрузке 50 Н (5 кгс), полученное значение принимают
за результат прогиба образца.

За разрушающую нагрузку партии листов принимают
среднеарифметическое значение результатов испытаний трех продольных и трех
поперечных образцов раздельно, при этом результат испытания каждого отдельного
образца должен соответствовать требованиям .

За величину прогиба партии листов принимают
среднеарифметическое значение результатов испытаний раздельно трех продольных и
трех поперечных образцов, при этом результат испытания каждого отдельного
образца должен соответствовать требованиям .

Виды

Кроме обычного ГКЛВ, существует также и ГКЛВО – этот материал устойчтв не только к воде, но и к огню. Влагостойкий гипсокартон неизменно содержит гипс в смеси с антигрибковыми добавками и гранулами силикона, увеличивающими стойкость к действию воды

Важно помнить, даже маркированный как водостойкий ГКЛ нужно применять только при защите его наружного слоя дополнительными покрытиями

Огнестойкий стеновой материал, в отличие от простого, отлично сопротивляется действию открытого огня благодаря тому, что сердечник усилен армирующими компонентами.

Такое изделие применяют:

• в производственных помещениях;
• в шахтах вентиляции;
• на чердаках;
• в отделке электрических щитов.

Для ванной комнаты под плитку не годится гипсокартон с прямой кромкой, поскольку он изначально предназначался для сухой установки. Этот тип материала не требует закладывать стыки. Утонченные кромки призваны облегчить оклеивание армирующими лентами и последующее нанесение шпаклевки. Материал с закругленной кромкой допускает шпатлевание, но армирующие ленты при этом не нужны.

В тех случаях, когда требуется не просто защита от влаги, но и сдерживание постороннего шума, влагоустойчивому гипсокартону правильнее предпочесть аквапанель. Этот материал также предпочтителен, если постоянно образуется конденсат либо поверхность непрерывно контактирует с жидкостью. Во всех остальных случаях выбор в пользу того или иного варианта – исключительно личное дело.

Монтаж

Как уже было написано выше, огнестойкий гипсокартон применяется для отделки важные объектов, которые требуют особого внимания со стороны пожарной безопасности, именно поэтому обшивать им всю поверхность стен в квартире не имеет никакого смысла. Но его довольно часто применяю для отделки детских комнат, так как дети ещё весьма непредсказуемые, то дополнительно обезопасить их и себя, таким образом, не помешает. Стоит отметить, что мало какие пожаростойкие материалы, которые имеют столь высокую универсальность, как гипсокартон, могут выдержать предельную температуру открытого пламени в течение получаса, поэтому его применение в доме и квартире весьма разумно.

Монтаж огнестойкого гипсокартона производится точно так же, как и любого другого вида гипсокартона. Но нужно понимать, что он более тяжелый, так как содержание гипса в нем больше, поэтому нужно дополнительно укреплять каркас, на который будет монтироваться гипсокартон. Также, нужно определить элементы, на которые он будет монтироваться, то есть определить пожароопасные элементы, которые необходимо обезопасить, обшив гипсокартоном. Если он будет использоваться для конструкции, которая имеет изгибы или сильные перепады высоты, то необходимо использовать стальные уголки, которые позволят дополнительно укрепить конструкцию. Использовать нужно именно стальные, так как пластиковые подвержены возгоранию и не сильно надежны при применении жаростойкого гипсокартона.

Каркас для этого материала создается из металлических профилей, которые тоже способны выдерживать большие температуры. Самое главное при работе с данным видом гипсокартона, это отказаться от использования материалов, которые могут быть подвержены возгоранию, так как сам гипсокартон не загорится, но могут воспламениться краски или покрытия, которые использовались для его декорирования. Также, если требуется дополнительно обезопасить конструкцию, то промеж стыков профилей можно проложить минерально-ватную фольгированная плиту, которая практически не подвержена возгоранию, что позволит вам быть уверенным в надежности конструкции.

Интересное видео о реакции гипсокартона на открытое пламя

Обратите внимание, что в испытании участвует обычный гипрок, огнестойкий ГКЛО еще более надежен

Итак, теперь вы знаете, где и как применяется этот вид гипсокартона, и как его можно использовать для того, чтобы обезопасить свой дом или квартиру от возгорания проводки или случайно оставленного камина или печки.

Что это такое?

Расшифровка аббревиатуры ГКЛВ – гипсокартонный лист влагостойкий. Такое покрытие позволяет отделывать кухни, ванные, туалет либо душевую кабину. Оно отличается от обычного гипсокартона внутренней структурой и химическим составом. Внешний окрас в большинстве случаев зеленый, светло-зеленый, изредка выпускаются розовые материалы.

Применение ГКЛ очень широкое, это один из наиболее универсальных отделочных материалов.

Его легко использовать в жилых и нежилых постройках с целью:

• обшить стену;
• возвести перегородку;
• создать сложный декоративный элемент;
• сделать многоуровневый потолок.

Наилучший результат достигают, когда влагостойкий ГКЛ применяется в помещениях с отличной вентиляцией, которые регулярно проветривают

Внимание следует уделять фирменной маркировке. Группа А отличается большей ровностью, чем материал категории Б, и служит она дольше

С другой стороны, такое покрытие будет неизменно дороже.

Преимущества и недостатки есть у любого материала, и влагостойкий гипсокартон – не исключение

Важно помнить, что никакая обработка не способна поднять его устойчивость к воде выше, чем на 80%. А это значит, что в ванной комнате такой материал нежелательно использовать без последующего окрашивания или перекрытия декоративной плиткой

По остальным показателям ГКЛ проявляет себя намного лучше.

Что такое ГКЛ?

Аббревиатура расшифровывается как «гипсокартонный лист». Изделие состоит из жесткого среднего слоя, покрытого с обеих сторон картоном. Хотя такая структура не относится к предельно прочным, панели отлично подходят для быстрой облицовки вертикальных и горизонтальных оснований.

У материала есть второе название – «сухая штукатурка». Действительно, гипсовые плиты отлично справляются с поставленной задачей, создавая ровную поверхность, которая подходит для любой финишной отделки.

Популярность гипсокартона во многом обусловлена низкой себестоимостью и сравнительно простой технологией производства

Востребованность продукции объясняется отличными характеристиками:

• Экологичность. В состав не входят вредные компоненты. Получаемое покрытие также отвечает всем нормам пожарной безопасности. При воздействии высоких температур не происходит выделение отравляющих испарений.
• Небольшой вес. Стандартный размер плиты – 120 х 250 см при толщине 9,5 и 12,5 мм. Масса такой детали – около 29 кг, что не оказывает большой нагрузки на основания и облегчает самостоятельное выполнение работ.
• Простота обработки. Нарезка листов гипсокартона не требует применения сложных инструментов, подойдет обычный или канцелярский нож.

Основное преимущество ГКЛ перед другими отделочными материалами заключается в многообразии разновидностей:

Порядка 70 % всего рынка гипсокартона занимают 3 основных вида – ГКЛ, ГКЛВ и ГКЛО, различить товар можно по цвету рубашки, причем все солидные производители соблюдают установленную цветовую гамму

1. Обычный. Подходит для выравнивания поверхностей в помещениях со стабильной влажностью не более 65%.
2. ГКЛВ. Расшифровка этой аббревиатуры – «гипсокартонный лист влагостойкий».
3. Огнестойкий вид (сокращенно ГКЛО). По сравнению с другими вариантами, сохраняет структуру при воздействии высоких температур в течение более длительного времени.
4. ГКЛВО. Сокращенное название материала, который объединяет свойства двух предыдущих видов.
5. Декоративный или арочный. За счет гибкости позволяет создавать интересные решения в интерьере.

К разновидностям ГКЛ также относятся специализированные изделия: усиленные и акустические.

Как изменилась маркировка листов КНАУФ

Определенно можно сказать, что со сменой маркировки качество и характеристики листов не пострадали, вероятно, что заявленные поставки картона из Германии, улучшили их качество.

Новая маркировка листа ГКЛ

Старое обозначение ГКЛ, это простой гипсокартонный лист, сменилось на ГСП-А.

По назначению, это всё тот же, материал для строительства и отделки, применяемый для облицовки внутренних стен помещений, устройства не несущих перегородок и различных типов подвесных потолков. Кроме этого, он используется для строительства декоративных конструкций и звукопоглощения.

Примечание: Все листы КНАУФ основного производства делают с кромкой ПЛУК, что означает полукруглая утоненная кромка. Делается кромка с внешней стороны листа и позволяет белее качественно шпаклевать стыки листов.

Другие типы кромок (плоская, полукруглая) производятся только на заказ и найти их в открытой продаже довольно сложно.

Новая маркировка листа ГКЛВ

Старая маркировка ГКЛВ, обозначавшая лист гипсокартонный влагостойкий лист, сменил маркировку на ГСП-Н2.

По назначению это всё тот же, листовой строительный материал, применяемый для облицовки внутренних стен помещений, устройства не несущих перегородок и различных типов подвесных потолков, НО в помещениях с повышенной влажностью.

class=”eliadunit”>

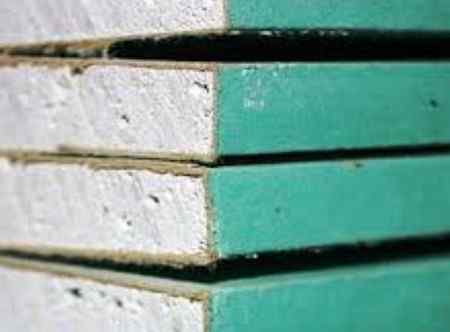

Отличить влагостойкий лист, можно по цвету картона. Он в отличие от серого цвета простого листа, бледно зеленый.

Старая маркировка ГКЛО

Лист ГКЛО обозначал лист с повышенной сопротивляемостью горению, проще говоря, огнестойкий лист. Новая маркировка листов ГКЛО, ГСП-DF. Читается, как лист ГСП тип DF.

Отличительной особенностью этих типов листов, остается повышенная сопротивляемость сердечника огню. Именно по этому, их используют для облицовки стенок, устройства перегородок и подвесных (подшивных) потолков в помещениях повышенной пожароопасности. Кроме этого они активно используются для огнезащиты стен и потолков.

Старая маркировка листов ГКЛУ

Старая маркировка листов ГКЛУ, означала гипсокартонный лис усиленной конструкции. Новая маркировка этого типа листов ГСП-DFH3IR.

Отличается этот тип листов увеличенной плотностью сердечника, влагостойкостью, огнестойкостью и ударостойкостью. По сути это элитный лист гипсокартона, вобравшим все качества листов, описанных выше. Кроме этого, именного листы ГСП типа DFH3IR облицовываются картоном, производимым в Германии. Он синего цвета.

Пример качества

Отличным примером качества таких листов является гипсокартон огнестойкий «кнауф». Компания Knauf имеет производство отделочных материалов, в том числе и отличающегося огнестойкостью. Все изделия этой фирмы имеют сертификат качества, отвечающего нормам и правилам строительства по своим свойствам. Гипсокартон Кnauf имеет некоторые свои особенности. По размерам — это стандартный лист с такими же параметрами. Внешняя оболочка — двухслойный картон, прослойка между двумя оболочками, так называемое «гипсовое тесто», в которое добавлены армирующие элементы. Кромку гипсокартон «кнауф» имеет полукруглую, которую закрывает завальцованный картон внешнего лицевого слоя.

Обязательно присутствует «огнестойкая» маркировка, ГСП – DF и дополнительные обозначения стандарта, типа кромки, размеров. К тому же есть сертификаты качества. Посмотрите видео о тестировании огнестойкого гипсокартона.

Технические характеристики

Основные параметры, которые имеет огнестойкий (ГКЛО) гипсокартон Кнауф – это предел огнестойкости и вес. Обе характеристики указываются в сертификате качества. Пределом огнестойкости определяется продолжительность воздействия прямого огня на материал до момента его разрушения. Собственно, чем он выше – тем более качественное и надежное покрытие перед Вами.

Фото — технические параметры

Этот предел обозначается числом, которое символизирует время сопротивления огню. Например, ГКЛО 25 – это обозначение картона огнеупорного, который начнет разрушаться после 25 минут горения. Максимально прочным считается ГКЛО 55 – он способен сопротивляться огню практически час.

Также для любого отделочного покрытия очень важен его вес. Данное покрытие устанавливается как на потолок, так и на стены. Стеновой вариант имеет большую толщину (стандартно 12,5 мм), поэтому меньше весит. Но все равно его масса превышает обычный серый картон на несколько килограмм.

Рассмотрим технические характеристики огнестойкого гипсокартона Knauf ГСП-DF ГОСТ 32614-2012:

Нужно отметить, что разные виды покрытия могут иметь различные технические параметры

Всегда обращайте внимание на горючесть, токсичность и максимально допустимую температуру. Эти данные содержит сертификат качества, а также документы о пожарной безопасности материала

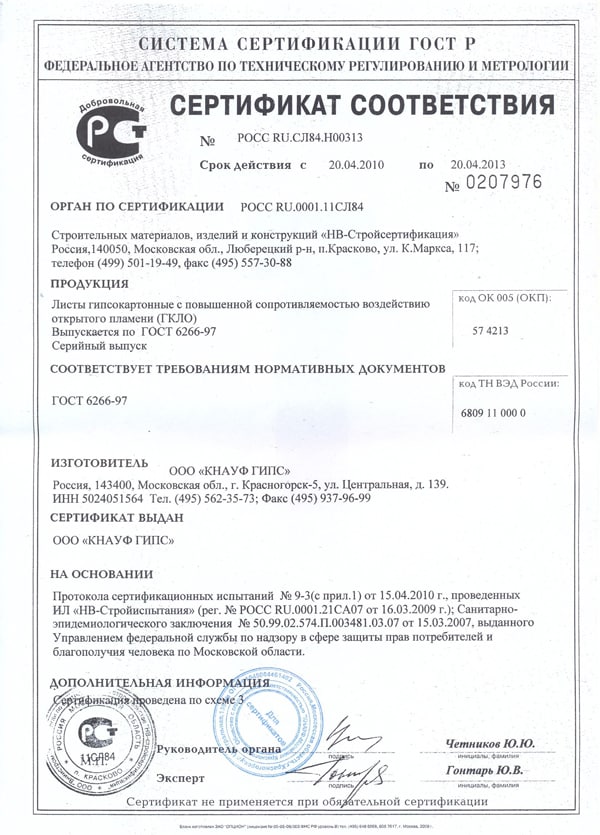

Фото — пример сертификата

Видео: испытание горючести гипсокартона

Особенности монтажа

Принципиальных отличий от технологии установки стандартных гипсокартонных плит не имеется, однако сама процедура несколько усложнена повышенной жесткостью покрытия. Для монтажа применяется упрочненный профиль направляющего типа, способный выдерживать более высокие нагрузки по сравнению со стандартным гипсокартоном.

Этапы выполнения работ:

• Подготовка несущих элементов. Проводится зачистка перекрытия и удаление старой отделки, нанесение грунтовки. При необходимости выравнивается стеновая поверхность. Специалисты советуют дополнительно покрыть основание огнестойкими составами, позволяющими обеспечить защиту жилья от возникновения пожара.
• Разметка области для крепления картона. Монтаж профиля необходимо проводить на расстоянии около 100 мм от потолка и до 50 мм от пола (в зависимости от типа каркаса). Крепление профиля осуществляется удлиненными дюбелями.
• Монтаж жароупорного гипсокартона. Выполняется с помощью специальных несущих элементов. Расстояние между саморезами – 20 см.

Что это такое

Огнестойкий или огнеупорный гипсокартон – это материал, который состоит из картонного и гипсового слоя, обработанных специальными веществами. Благодаря свойствам этих материалов он может выдерживать до 60 минут открытого огня, при этом, не распространяя дым и горение. Отличить их от прочих вариантов можно при помощи цветовой маркировки – влагостойкий картон зеленого цвета, обычный серого, а огнеупорный красного (розового).

Фото — огнеупорный картон

Как и влагостойкий, этот материал состоит из гипса, армированного стекловолокном, что значительно повышает его эксплуатационные качества. Усиленные свойства горючести обеспечиваются чаще всего глиной, которая отлично противостоит высоким температурам. Достоинства использования огнестойкого гипсокартона:

1. Можно применять во всех помещениях. Благодаря полной экологичности материала, он не представляет опасности. Им можно облицовывать детские комнаты, кухни, ванные;
2. Помимо высоких противопожарных качеств, материал также известен отличной влагостойкостью. Поэтому его используют даже для отделки бассейнов;
3. Кассетный гипсокартон с повышенным пределом горючести начинает разрушаться только после 45 минут открытого огня и распространять горение спустя 60 минут;
4. Практически все известные производители огнестойкого картона используют для сердцевины кристаллизованную воду, которая при горении может выступать также защитой. При сильном огне картон может какое-то время снижать его температуру;
5. За счет того, что стеновой картон имеет дополнительную глиняную прослойку он обладает высокими показателями звуко- и теплоизоляции;
6. Отличные параметры долговечности. Он прослужит на 5 лет дольше всех остальных аналогов.

Конечно, пожарный гипсокартон не сможет бесконечно сдерживать горение, но для зданий из дерева или бруса даже полчаса могут сыграть большую роль. Такое покрытие используется для опасного производства, оформления фальш-каминов, отделки потолка и стен жилых комнат, оконных или дверных откосов.

Фото — декор камина огнеупорным покрытием

Но при этом применение огнестойкого гипсокартона значительно усложняется его упрочненным сердечником. Из-за наличия внутри листов дополнительного слоя глины, несколько усложнен монтаж. Потребуется использование специальных саморезов и инструментов. Также нужно учитывать, что это покрытие несколько тяжелее остальных типов гипсового картона.

Размеры конкретных видов КНАУФ-гипсокартона

ГСП-А (стандартный ГКЛ):

• размеры стандартного листа – 2500 × 1200 × 12,5 мм (вес 25 кг);
• в иных случаях длина варьируется в границах 2000–4000 мм;
• кроме стандартных, компания выпускает листы шириной 600 мм;
• толщина, в зависимости от назначения ГКЛ, представлена размерами 6,5, 8, 9,5, 14, 16 мм.

ГСП-Н2 (влагостойкая разновидность – ГКЛВ):

• габариты стандартных листов – 2500 × 1200 × 12,5 мм (вес 25 кг);
• возможные варианты: 2000–4000 мм в длину, 600 мм в ширину, 6,5, 8, 9,5, 14, 16 мм в толщину.

ГСП-DF (ГКЛО – огнестойкий):

• стандартные параметры – 2500 × 1200 × 12,5 мм (вес 30,6 кг);
• номинальные: длина – 2000–4000 мм, ширина – 600 мм, толщина – 14, 16 мм.

ГСП- DFН2 (ГКЛВО – влагоогнестойкий):

• стандартные параметры – 2500 × 1200 × 12,5 мм (30,6 кг);
• номинальные геометрические размеры: длина – 2000–4000 мм, ширина – 600 мм, толщина – 6,5, 8, 9,5, 14, 16 мм.

ГСП-DFH3IR (повышенной прочности):

• 2500 × 1200 × 12,5 мм (35 кг);
• в упаковке 38 листов, суммарная площадь которых – 114 м².

КНАУФ-акустика:

• длина – 2000–2500 мм;
• ширина – 1200 мм;
• толщина – 12,5 мм (без учета полотна);
• вес – 8,5–9,6 кг/м² (зависит от типа перфорации);
• плотность – 650–730 кг/м³.

Как видим, гипсокартон «Кнауф» находит применение в отделке любого вида помещений. Технологичность и качество гарантированы.

8.5 Определение прочности сцепления гипсового сердечника с картоном

8.5.1 Средства контроля

Нож с заостренным концом.

8.5.2 Проведение испытания

В любом месте по длине каждого листа, отобранного для
контроля, делают по два пересекающихся между собой под углом приблизительно в
30° надреза картона длиной до пересечения не менее 100 мм. Надрезы картона
выполняют с лицевой и тыльной стороны листа до гипсового сердечника. В месте
пересечения надрезов остроугольную часть картона приподнимают с помощью ножа и
вручную отрывают от листа в вертикальном направлении. По характеру отрыва
картона оценивают прочность его сцепления с гипсовым сердечником.

Результат каждого испытания должен соответствовать
требованиям .

Преимущества и недостатки ГКЛ

Если сравнивать гипсокартон с другими строительными материалами, то можно найти как плюсы, так и недостатки.

Преимущества:

1. Невысокая цена. Материал доступен практически всем слоям населения.
2. Легкость. В среднем лист весит 29 кг, работать с ним под силу даже одному человеку. Поэтому ГКЛ широко применяется при строительстве высотных домов, ведь это значительно уменьшает нагрузку на несущие конструкции.
3. Простота обработки. Для резки гипсокартонных листов не нужны дорогостоящие специальные приспособления. Это можно делать электролобзиком, ножовкой и даже обычным монтажным ножом.
4. Гибкость. Данное свойство применяется при сооружении арок и сводов.
5. Экологичность. Материал является абсолютно не токсичным, ведь он производства только из гипса и картона без применения каких-либо синтетических добавок. Поэтому его можно использовать в детских и медицинских учреждениях.
6. Ровная поверхность. Благодаря этой особенности ГКЛ массово используется для выравнивания стен и потолков, т. к это гораздо легче и менее затратно, чем делать эту же работу с помощью штукатурки и шпатлевки.
7. Является хорошей основой для любых видов отделки. После заделывания швов выглядит идеально ровно и подходит для покраски, поклейки обоев или выкладывания плиткой.
8. Противопожарные свойства. Поскольку средний слой состоит из гипса и кристаллически связанной воды, то при возникновении пожара вследствие повышения температуры происходит высвобождение влаги. Это не позволяет загораться гипсокартонной стене минимум в течение 20 минут, а при использовании специального огнестойкого вида до 1 часа.
9. Чистота. Благодаря тому, что монтаж гипсокартонных конструкций проводятся «сухим способом», без применения строительных смесей, значительно упрощается уборка помещений после ремонта.
10. Разнообразие. Чтобы удовлетворить все запросы потребителя были разработаны типы гипсокартона, адаптированные для выполнения самых разных задач.

Недостатки:

1. Относительная хрупкость. При сильном механическом воздействии на поверхности листа остаются вмятины и даже проломы;
2. Низкая водостойкость. Гипсокартон не выдерживает длительного прямого попадания воды и он не рекомендуется к применению в помещениях с влажностью выше 85%.

Итак, несмотря на наличие недостатков, достоинств у данного материала значительно больше, что и обеспечило ему постоянно растущий спрос. По сфере применения и составу гипсового слоя существуют различные виды гипсокартона.

ГКЛ и ГВЛ фирмы «KNAUF»

Перед любой покупкой необходимо ознакомится с сопроводительными документами, подтверждающими качество продукции, ее безопасность для использования в помещениях. Это следует уточнять перед приобретением строительного материала. Производитель перед массовой реализацией своего товара должен провести определенные исследования в области безопасности материала.

В сертификате соответствия ГКЛ «КНАУФ» подтверждается возможность производства материала на территории страны. Для выдачи такого документа были проведены испытания продукции и оформлены соответствующие протоколы. Соответственно, все материалы должны иметь соответствующую документацию и сертификацию на территории стран СНГ.

Характеристики и размеры гипсокартона и гипсоволокна«KNAUF»

ГКЛ фирмы «КНАУФ» дополнены специальными составами, придающими армирующие свойства листам. Поверхности облицованы картоном, который придает дополнительную устойчивость листу. В производстве используется гипс марки Г4. Все производство отвечает немецким стандартам качества. Кромка гипсокартона выполнена в утонченной форме, которая обеспечивает дополнительную прочность материалу.

Производители указывают размеры листов ГКЛ «Кнауф»в мм

• длина – 2000—4000;
• ширина – 600-1200;
• толщина – от 6,5 до 24 в зависимости от назначения.

Наибольшее применение получили листы ГКЛ 2500*1200*12,5, их вес составляет 29 килограмм.

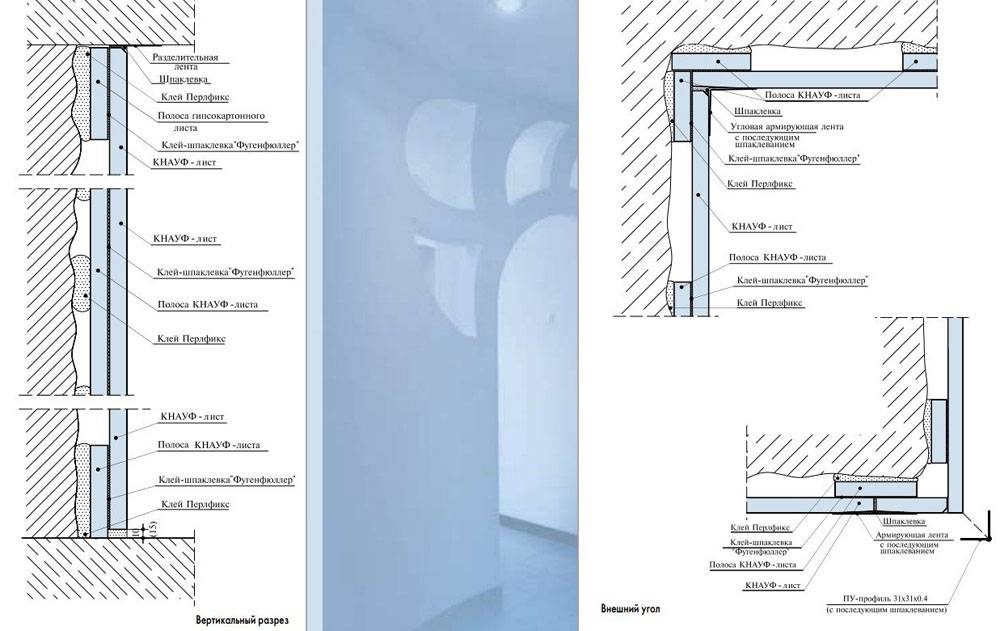

Устройство перегородки из гипсокартона «КНАУФ»

ГВЛ «Кнауф» представляют собой прямоугольные листы с отшлифованной лицевой стороной и прямой или фальцевой кромкой.В настоящее время предлагаются следующие размеры крупноформатного гипсоволокна«КНАУФ» в мм:

• длина — 2000—3000;
• ширина – 1200;
• толщина – 10-20.

Малоформатный ГВЛ предлагается в следующих параметрах:

• длина – 1500;
• ширина – 500-1200;
• толщина – 10, 12,5.

Сухая стяжка для полов ГВЛ«Кнауф» суперполвлагостойкий 1200×600х20мм-готовые элементы, с помощью которых выполняется сборное основание поверхности.

Устройство сухой стяжки ГВЛ кнауф суперполом можно посмотреть на видео.

Watch this video on YouTube

Суперпол

ГКЛ «Кнауф» с особыми характеристиками

Современные многоэтажки обладают хорошей звукопроводимостью. С этой целью производители предлагают гипсокартон с акустическими свойствами. Листы имеют перфорированную структуру с облицовкой на тыльной стороне нетканым полотном белого или черного цвета. Благодаря такому составу устраняется эффект «эха». Использование акустических ГКЛ «Кнауф»полностью решит проблемы шумоизоляции помещения.

Акустический гипсокартон «КНАУФ»

Еще одна интересная разработка производителей – влагостойкий ГКЛ. Его рекомендуется использовать при повышенных показателях влажности. Лист облицован картоном, внутри которого гипсовый состав со специальными добавками. Кромочные края полукруглой формы завальцованы лицевым слоем картона. Картон для влагостойкого ГКЛ «Кнауф» приклеивается специальным клеевым составом и выполняет роль армирующего основания.

Полукруглые края кромки

8.1 Контроль внешнего вида

8.1.1 Наличие (отсутствие) малозначительных дефектов
проверяют визуально.

Измерения малозначительных дефектов производят
линейкой по ГОСТ 427,
штангенциркулем с глубиномером по ГОСТ 166 с использованием
угольника по ГОСТ 3749.

Повреждения углов листа измеряют по длине наибольшего
катета линейкой с использованием угольника. Угольник прикладывают к каждому
поврежденному углу изделия, восстанавливая его форму, и измеряют расстояние от
внутренней вершины угольника до границы повреждения соответствующей стороны
листа.

Длину повреждения продольных кромок листа измеряют
линейкой или штангенциркулем.

Глубину повреждения продольных кромок листа измеряют
штангенциркулем с глубиномером с использованием линейки в месте наибольшего
повреждения.

8.1.2 Соответствие маркировки требованиям стандарта
проверяют визуально.

Маркировку считают удовлетворяющей требованиям
настоящего стандарта, если она включает всю предусмотренную стандартом
информацию и при этом исключена возможность оспорить ее содержание.

Список источников

• stroy-podskazka.ru
• IzGipsokartona.com
• ogipse.ru
• mr-build.ru
• gipsokarton-blog.ru
• HouseChief.ru
• www.proprofnastil.ru
• samastroyka.ru
• otdelkagid.ru
• files.stroyinf.ru
• bboff.ru
