Группы безопасности расширительного бака

Подключение в отопительную систему

В первую очередь необходимо правильно определить место монтажа группы безопасности.

Здесь есть определенные требования, которые необходимо соблюдать:

это должен быть горизонтальный участок трубопровода рядом с теплогенератором;
на подающей линии после котла;
в некоторых котлах предусмотрена установка блока безопасности непосредственно на сам агрегат, для этого сверху теплогенератора есть специальный разъем;
расстояние от отопительного прибора до защитного блока не должно превышать 1,5 метра, меньше можно;
для трубы, идущей вертикально вверх от котла, к примеру, на следующий этаж, необходимо обустроить разветвление. Это делается с помощью уголка таким образом, чтобы группа безопасности могла расположиться в горизонтальной плоскости и агрегаты смотрели «головами вверх»;
для очень мощного котла может понадобиться обустройство еще одного защитного узла.

Очень важное правило, подлежащее выполнению – запорная арматура между группой безопасности и котлом не монтируется. Целесообразна будет установка защитного блока до первого запорного крана, расположенного на линии

Чтобы не получить травму при проверке или при срабатывании предохранительного клапана в присутствии человека, необходимо подключить к устройству дренажную трубку и вывести ее в канализацию

Стоит своевременно проверить работоспособность предохранительного клапана. Эта процедура выполняется при помощи следующего метода — после установки открыть колпачок в направлении, указанном стрелкой на приборе.

После осуществления монтажа защитного устройства, необходимо проверить корректность работы всех модулей. Для начала эксплуатации воздухоотводчика потребуется открутить верхний колпачок и спустить воздух. Теперь крышку возвращают в начальное положение, однако устройство должно остаться приоткрытым.

Установка

Как правило, система продается в базовой комплектации со всеми необходимыми деталями и устройствами. Собрать и установить блок безопасности можно без особых усилий своими руками. Это довольно быстрый процесс. Можно не покупать готовый набор, но в этом случае каждую часть необходимо тщательно подбирать. Стоимость самодельной группы безопасности будет меньше готовой ориентировочно в 2 раза. Чтобы установить блок правильно, нужно ознакомиться с некоторыми нюансами работ.

Для самостоятельной сборки потребуется:

аварийный клапан;
автоматический воздухоотводчик;
манометр;
пара углов (один с внутренней, а второй с наружной резьбой);
переходники;
крестовина;
ниппель;
газовые ключи;
средство для герметизации;
лён.

Процесс сборки конструкции начинается с того, что углы соединяются с крестовиной. На этом этапе используется лён, им следует покрыть весь периметр резьбы. После этого распределяется небольшое количество герметика, углы вкручиваются гаечными ключами. Также происходит и установка трех остальных главных элементов.

Если группа безопасности для отопления приобретена или уже собрана, необходимо произвести проверку на правильность работы всех ее частей и удостовериться в отсутствии протечек. Затем можно ставить систему.

Кран также не должен располагаться перед конструкцией. Данная ошибка очень распространена. Если ее допустить, группа не сможет выполнять свое прямое предназначение.

Существует два способа монтажа группы безопасности:

монтирование на втулку, идущую из котла;
посредством врезания в трубопровод, который расположен на выходе теплогенератора.

К аварийному клапану стоит подключить пластиковую трубку так, чтобы другой конец был подведен к какой-либо емкости или прямо к канализации. Благодаря этому использование оборудования станет еще более безопасным. При установке также следует учесть, что предохранительный клапан и воздухоотводчик необходимо располагать в вертикальном положении. По окончании монтажа группа безопасности активируется при помощи колпачка на воздуховоде. Его нужно открыть, но не снимать совсем.

Таким образом, для грамотной установки аварийного оборудования стоит соблюдать несколько простых правил, тогда монтаж пройдет легко и без каких-либо последствий.

Блок безопасности необходимо устанавливать на трубопроводе самым первым. Это самый важный момент, который нужно запомнить.
Расстояние от патрубка до системы должно быть не больше 1,5 метров.
Разную запорную арматуру устанавливать нельзя, иначе произойдет отсечение системы безопасности.

Этапы самостоятельного монтажа

Группу безопасности для отопительной системы можно собрать самостоятельно. Для этого понадобятся большие затраты времени и денежных средств. Если всё выполнить правильно, то блок будет работать идеально и оберегать оборудование от поломок, а также возникновения аварийных ситуаций.

Правила подключения

Перед тем как приступить к самостоятельному монтажу блока безопасности, нужно подробно изучить советы профессионалов. Они помогут новичкам избежать большого количества ошибок и смастерить по-настоящему надёжную конструкцию.

Не забываем следовать строго инструкции при подключении группы безопасности

Общие советы по подключению:

Устанавливать защитный блок лучше всего на подающем трубопроводе, расположенном на выходе из устройства.
Размещать блок можно на расстоянии не менее 50 сантиметров от источника тепла.
На отрезке трубопровода, где монтируется защитное устройство, не должно быть никаких посторонних деталей (тройники с ответвлением, краны).
Профессионалы не рекомендуют устанавливать группу безопасности на металлопластиковые или полипропиленовые трубы, так как они могут деформироваться под воздействием разогретого воздуха. Оптимальным вариантом будет использование металлического отрезка.
Автоматический воздухоотводчик фиксируется только в вертикальном положении.
К предохранительному клапану можно подсоединить гибкий шланг, через который лишняя жидкость может вытекать в бутылку или на пол.

Выбор и покупка комплектующих

Готовые блоки безопасности стоят довольно дорого, поэтому лучше всего приобретать отдельные его комплектующие. Такая небольшая хитрость поможет вдвое снизить расходы.

При выборе деталей следует придерживаться следующих советов:

Не стоит покупать самые дешёвые предохранительные клапаны, которые были произведены в Китае. Такие изделия быстро выйдут из строя и не будут сбрасывать давление.
Все манометры азиатского происхождения выдают неправильные показатели. Это обусловлено низким качеством материалов и неправильной градуировкой.
Лучше не использовать воздухоотводчик углового типа, так как он создаёт дополнительное сопротивление выходящему пару.
Выбирать предохранительный клапан следует исходя из рабочего давления установленного котла. Такую информацию можно найти в техническом паспорте, который прилагается к прибору.
Крестовину лучше выбирать из качественной латуни.

Среди предметов обязательно должны быть:

разводной гаечный ключ;
газовые ключи;
штуцер;
крестовина;
переходники;
угольники с наружной и внутренней резьбой;
любой материал для герметизации соединений (сантехнический лён, специальные ленты и другие);
герметик.

Порядок работы

Как только все подготовительные этапы были завершены, можно приступать к сборке блока безопасности. Эта работы выполняется в несколько простых действий:

Сантехнический лён аккуратно наматывается на резьбу угольников

При этом важно укладывать материал равномерно, без пропусков.
Для более качественной фиксации соединения наносится тонкий слой герметика.
Угольники прикрепляются к крестовине при помощи гаечного ключа.
Затем монтируется манометр, кран Маевского и предохранительный клапан. Если они имеют разный диаметр, то используют подходящие переходники.
Все места соединений тщательно обрабатываются герметиком.
Защитный блок тестируется на работоспособность

Во время проверки устраняются обнаруженные подтекания и прочие дефекты.

Группа безопасности в системе отопления

Одним из ключевых звеньев водяной системы отопления является группа безопасности или, как ее еще называют, блок безопасности. Это механизм, представляющий собой набор приборов, которые обеспечивают безаварийную работу системы и контролируют давление теплоносителя. В случае возникновения аварийной ситуации (к примеру выход из строя расширительного бака), в системе отопления резко увеличится давление, из-за чего может разорваться труба или выйти из строя теплообменник отопительного котла. Для компенсации избыточного давления и предотвращения “завоздушивания” системы, подключается в работу группа безопасности. Она в автоматическом режиме сбрасывает лишнее давление, и тем самым не дает ему превышать заданную норму, сохраняя работоспособность системы отопления.

Группа безопасности состоит из металлического корпуса с резьбовыми соединениями, на котором установлены манометр, воздухоотводчик и предохранительный клапан.

Манометр. Измерительный прибор, обеспечивающий визуальный контроль над давлением и температурой в системе отопления. Необходимо помнить, что оптимальным. Для большинства отопительных приборов считается значение, составляющее 1,5 – 2 атмосферы.
Воздухоотводчик. Автоматически сбрасывает лишний воздух из системы. При повышении в системе отопления давления ( к примеру при закипании теплоносителя, сопровождающиеся выделением горячего воздуха, способного разрушить систему), он автоматически отводит из нее лишний воздух.
Предохранительный клапан. Предназначен для сброса излишков жидкости из закрытой системы, если при нагревании теплоноситель расширяется и создает избыточное давление. Самым чувствительным местом системы отопления является теплообменник котла, поэтому предохранительный клапан необходимо подбирать с таким же порогом срабатывания, который максимально допустим при эксплуатации отопительного оборудования (данный параметр указан в паспорте котла).

Как работает группа безопасности в системе отопления

Если по каким-то причинам расширительный бак не компенсировал расширения теплоносителя, то давление внутри системы будет нарастать, в какой-то момент срабатывает механизм предохранительного клапана и открывается путь для выхода лишнего теплоносителя, а через воздухоотводчик выходит лишний воздух. Чтобы избежать ожогов при внезапном открытии обратного клапана и выбросе лишнего теплоносителя, к его отводу присоединяют отводную трубу, которую направляют в систему канализации. Не следует думать, что при срабатывании предохранительного клапана система теряет много жидкости. Как правило для нормализации давления требуется сбросить не более 100 граммов теплоносителя.

Установка группы безопасности на отопление

Настенные котлы отопления, как правило выпускаются уже с блоком безопасности, и поэтому дополнительно устанавливать его не нужно. В напольных котлах, особенно отечественных производителей, таких приборов нет, поэтому их придётся дополнительно устанавливать в систему отопления. Для того, чтобы группа безопасности исправно функционировала и смогла адекватно отреагировать на критические параметры системы отопления установку необходимо доверить специалисту. Любые оплошности и недоделки во время установки недопустимы и делают бессмысленным само наличие данной системы защиты.

Обычно установка группы безопасности выполняется сразу после котла на подающей магистрали на расстоянии, 1-1,5 метра от него. При таком расположении по манометру удобно контролировать давление в системе отопления.

На участке трубопровода от отопительного котла до блока безопасности не допускается устанавливать запорную арматуру, фильтры и другие элементы, которые могут уменьшить его проходное сечение.

Обычно на манометре указывается максимальное давление (3 атм.). Красную стрелку необходимо установить на отметку, которая соответствует, максимально рекомендуемому давлению в 2 атмосферы Свыше 2 атмосфер большинство отопительных котлов эксплуатировать не рекомендуется. Данный параметр указывается и в паспорте отопительного котла.

Радиаторы отопления
Циркуляционный насос

ВЫВОД Группа безопасности в системе отопления, является сравнительно недорогим механизмом, который предотвратит выход из строя элементов системы отопления, поэтому ее установка крайне желательна, особенно в системах закрытого типа.

Условия для оборудования котельной

Условия для оборудования котельной и приборы для отопительной системы
Приблизительная схема отопления

Тенденция к постоянному удорожанию привычных видов топлива и некоторые условия, при которых нет возможности использовать традиционные виды энергии (природный газ, электроэнергия), приводит к поиску альтернативных видов топлива для систем отопления зданий. Установка в частном доме или на производственных площадях систем обогрева на основе твердотопливного котла решает многие проблемы. Например, при дороговизне доставки или невозможности проведения природного газа или профилирующем деревообрабатывающем производстве твердотопливник является приоритетным видом для обогрева помещений. Довольно часто для обогрева частных домов, коттеджей и дачи используются системы отопления на основе твердотопливного котла. Такой вид отопления имеет преимущество на предприятиях в труднодоступных зонах, где нет газопровода, а также на производствах, связанных с обработкой древесины, отходы которой можно использовать в качестве топлива.

Твердотопливный котел используется для отопления частных домов и на предприятиях, где нет возможности провести газ.

К твердому топливу относятся древесина, в том числе дрова, древесные отходы и стружка, торфяные брекеты, уголь и угольная пыль. Современные твердотопливные котлы имеют показатель КПД около 80%, такой высокий уровень достигается при помощи автоматического контроля сжигания топлива в баке. Такие условия позволяют продлить процесс горения деревянного топлива до 12 часов, а качественного угля — до 20 часов.

Конструкция твердотопливных котлов создана таким образом, чтобы максимально сохранить произведенное тепло. Энергоэффективность достигается при помощи водяного рукава, поглощающего тепло системы по всей длине, двойных стенок котла, по которым проходит воздух перед попаданием в камеру сгорания, и качественной термоизоляции вокруг котла.

Назначение и принцип работы

Любая отопительная система находится под давлением. Существует безопасный диапазон значений, в котором должна находится каждая правильно настроенная и функционирующая система отопления, проходя циклы нагрева и охлаждения. Для малоэтажных загородных домов обычно это 1-2 бара. При более высоких значениях, отопители, например такие как универсальный твердотопливный котел «Wirbel» EKO могут выйти из строя.

Фото 1: Внешний вид группы безопасности и назначение элементов

В случае возникновения аварийной ситуации, например такой как перегрев водогрейного котла – давление в системе начинает расти. Это происходит от того, что теплоноситель разогревается выше допустимой температуры. Как известно, жидкость при нагревании расширяется, а так как в закрытой системе отопления запаса для аварийного расширения нет — давление теплоносителя нарастает. В результате это может привести к разрыву труб, поломке котла или других элементов.

Для того чтобы контролировать давление и сбросить его в случае аварии до безопасных значений служит группа безопасности отопительного котла. Давайте рассмотрим как она устроена и из каких состоит блоков:

Автоматический воздухоотводчик

Воздух в системе отопления крайне нежелателен. Наличие его в теплоносителе приводит к появлению такого неприятного явления как кавитация. Оно способствует преждевременному выходу из строя различных элементов и шуму при работе. Однако, воздух неизбежно попадает внутрь на этапе заливки, смешиваясь с теплоносителем. Также при высоких температурах теплоносителя в нем естественным путем образуются пузырьки пара. Для того, чтобы снизить завоздушенность и нужен воздухоотводчик.

С помощью него владелец может осуществлять визуальный контроль за давлением в системе. Часто, для удобства контроля, на него наносят дополнительные шкалы, указывающие границы рабочего давления и его минимальные и максимальные значения.

Предохранительный клапан

Осуществляет сброс теплоносителя, тем самым снижая давление в системе. Обычно на группу безопасности устанавливаются клапаны с пороговым значением 3 бар, что соответствует максимально допустимому рабочему давлению современных приборов отопления, например такого как автоматический котел «Старт» на топливных гранулах. Направление выброса теплоносителя обычно указывается на корпусе стрелочкой. Следует периодически проверять работоспособность клапана, принудительно открывая его с помощью специальной ручки. Если долгое время он будет без работы, различные отложения могут засорить его механизмы и в нужный момент он не сработает.

Совет: Следует предусмотреть специальную насадку с трубкой на отверстие для сброса. Второй конец следует опустить в бутылку. Это позволит вам, по наличию жидкости в емкости понять, было ли срабатывание клапана в ваше отсутствие или нет.

Все три устройств монтируются обычно на общей стальной или литой консоли с общим присоединительным отверстием диаметром 1 дюйм. Для изолирования горячей поверхности многие производители закрывают металлические части защитным кожухом из полиуретана.

Из чего состоит группа безопасности системы отопления?

Группа безопасности для системы отопления состоит из корпуса, на котором установлены три прибора: манометр, предохранительный клапан и автоматический воздухоотводчик:

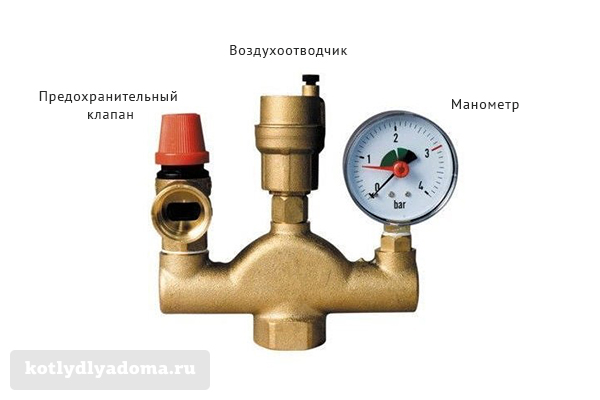

Группа безопасности для отопления: слева направо – предохранительный клапан, автоматический воздухоотводчик, манометр

Рассмотрим эти приборы каждый по отдельности.

Предохранительный клапан

Задача предохранительного клапана – уберечь систему отопления от слишком большого давления.

Предохранительный клапан рассчитан на определённое давление и при превышении этого давления срабатывает, т. е. сбрасывает лишнее.

Вообще-то, за компенсацию лишнего давления в отопительной системе отвечает расширительный бак: вода при нагревании расширяется – её излишки вытесняются в расширительный бак, чем и сохраняется давление в системе постоянным, а система – целой. При этом общее количество теплоносителя во всей системе отопления остаётся одинаковым.

Но бывает, что расширительный бак почему-либо не сработал. Для такой неприятности и ставится предохранительный клапан, через который лишняя вода сбросится из системы. Чтобы вода вытекала не на пол, присоединяем трубочку к резьбе сбоку и выводим эту трубочку в канализацию.

Вывод: канализация в котельной очень желательна.

И ещё:

важно! Антифриз в канализацию сбрасывать нельзя!

Сверху предохранительного клапана есть рукоятка (красная, похожая на вентиль водопроводного крана). С помощью этой рукоятки проверяем работоспособность предохранительного клапана. Работоспособность клапана проверяется очень просто: повернули рукоятку по направлению, указанному стрелкой – вода потекла, отпустили рукоятку – перестала течь, значит, клапан исправен, можем спать спокойно. Если же вода продолжает подтекать, откройте и закройте второй раз, третий… обычно течь прекращается.

Но если клапан упорно воду не держит, придётся его заменить. И чем быстрей, тем лучше, т. к. его работоспособность важна.

Теплоноситель через предохранительный клапан может подтекать из-за неплотной посадки клапана в седло (для непосвящённых звучит, как бред, но это так).

Выпускают предохранительные клапаны, рассчитанные на разное давление, подобрать нужно, исходя из давления, на которое рассчитан наш котел. Для системы отопления частного дома покупаем клапан на 3 атм.

Допустим, в продаже нет группы безопасности с нужным клапаном. Тогда покупаем перечисленные приборы по отдельности и собираем блок безопасности своими руками.

Манометр

Манометр – это прибор для контроля давления в системе отопления.

Как и предохранительные клапаны, манометры есть, рассчитанные на разное давление, подбирать нужно такой, чтобы им было удобно пользоваться: одного взгляда на прибор должно быть достаточно для определения его показаний, без каких-либо вычислений.

Вывод: т. к. давление в системе отопления частного дома должно быть между 2 и 3 атм., то манометр выбираем не больше, чем на 4 атм.:

В манометре две стрелки: красная – контрольная, чёрная – рабочая. Красная устанавливается вручную на нужную отметку (как правило, 2 атм., для напольных котлов больше не рекомендуется, а вообще, уточняем в паспорте котла). Если при работе отопления рабочая стрелка отклонилась дальше красной – тревога! Что-то «полетело»!

Автоматический воздухоотводчик

Вся группа безопасности ставится сверху котла из-за воздухоотводчика: он должен находиться в самой верхней точке, куда устремляются пузырьки воздуха.

Подробно же об этом устройстве читайте в статье про назначение, устройство и установку автоматического воздухоотводчика.

Выбор

Важно подобрать группу безопасности, в точности соответствующую характеристикам собранной системы отопления. Каждый элемент группы, манометр, предохранительный клапан и воздухоотводчик имеет свои технические и эксплуатационный характеристики, которые должны в точности соответствовать требованиям проекта отопления

Производители предлагают готовые решения и сборки группы безопасности исходя из самых распространенных вариантов исполнения обогрева дома, под различные котлы и способы разводки.

Перед тем как приступить к выбору, следует внимательно прочесть техническое руководство к своему котлу. Если это настенный газовый или электрический котел, то в нем уже имеется группа безопасности, притом в полной мере согласованная с его параметрами, потому дублировать ее не нужно. В случае с напольными котлами, твердотопливными, печами и каминами с водяным контуром никакого встроенного оборудования и обвязки нет в большинстве случаев. О том, как выбрать отопительный котел, читайте тут.

Все элементы группы безопасности закреплены на единой консоли. Это фактически труба с подготовленными тройками для подсоединения оборудования и два отвода для включения в контур отопления.

При выборе следует уточнить:

Диаметр для труб подключения (1’, ¾’, ½’).
Вариант подключения (угловое, нижнее, боковое и т.п.), с какой стороны следует подводить трубы к группе безопасности, и как именно ее ориентировать.

В любом случае воздухоотводчик монтируется в верхней точке группы. Так он должен оставаться и в подключенном состоянии. Ниже него располагается манометр и предохранительный клапан. Это сделано для того, чтобы воздух, накапливающийся в воздушной камере, не влиял на показания манометра и работу взрывного клапана.

Материал для изготовления консоли безопасности: никель, нержавеющая сталь, бронза, чугун.

Чугун используется только для высоконапорных и производительных систем отопления с большим сечением труб на разводке. В основном это коллективные промышленные котельные. Для частного дома лучше выбирать из никеля или нержавеющей стали. При этом консоль и оборудование может просто закрываться внешним корпусом из черного чугуна для дополнительной защиты.

Манометр

Две основные характеристики:

допустимый диапазон измерения (верхний и нижний предел);
точность измерения и индикации показаний (шкала и погрешность).

Диапазон измерения должен перекрывать с запасом в 0,5-1 бар номинальное значение давления в системе и допустимые отклонения в ходе эксплуатации.

Допустим, для отопления принято номинальным давление равное 3 атм. Допустимое отклонение в меньшую сторону будет равным 1,5 атмосферы. Снижение ниже 1,5 атм будет считаться сигналом к возникновению аварийной ситуации. Верхним пределом будет 4,5-5 атм, после чего уже неизбежно должен сработать предохранительный клапан. Соответственно диапазон манометра должен составлять от 1 до 5-6 атм. Желательно, чтобы шкала была как можно точнее и с указанием зон внимания. При этом шкала делится условно на 3-4 зоны, помеченные цветовыми маркерами, чтобы даже при беглом взгляде можно было отреагировать на любые отклонения.

Воздухоотводчик

Характеризуется рабочим давлением в системе и параметрами срабатывания. Практически все автоматические клапаны имеют регулировку для установки оптимального давления и условий срабатывания. Если установить ручку регулировки в минимальное положение, то при малейшем накоплении воздуха клапан будет срабатывать. При максимальной установке клапан срабатывает реже, но накапливает при этом больше воздуха. Сказать, какая установка будет уместнее, сложно. Проще оставить заводские настройки без изменений, если система отопления монтируется самостоятельно.

Предохранительный клапан

Основной параметр клапана – давление срабатывания. Верхний предел давления в контуре, по достижению которого клапан открывается и сбрасывает часть теплоносителя. Именно по этой характеристике следует выбирать группу безопасности в первую очередь. Настроить давление срабатывания можно лишь в небольших пределах.

Полезно уточнить заранее способ установки группы безопасности и определить, как и в какую сторону клапан сбрасывает воду. Штуцер для сброса должен ориентироваться в сторону от основного оборудования и котла отопления. К нему необходимо подобрать шланг для слива в канализацию.

Популярные производителя, цены

Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.

Таблица 1. Изготовитель групп безопасности для отопления

Среднерыночная стоимость, в рублях

Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным).

Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака.

От 1308 до 1422

Выпускается всего в одной модификации, а именно – Fado-1.

Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов.

Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака.

Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба.

От 2965 до 3320 (в зависимости от модификации)

Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts: — KSG-30; — KSG-30 N; — KSG-30/20М-ІСО; — KSG-30/25М-ІСО

Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении.

От 2625 до 5650

Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.
