Что такое химический анкер? сфера применения. преимущества и недостатки. виды анкеров. самостоятельное изготовление

Плюсы и минусы

Как и все крепежные элементы, химические анкеры имеют плюсы и минусы их использования. Несомненными достоинствами данного крепежа является герметичность его соединения с материалом и возможность выдерживать значительные нагрузки. Также состав и строение химического анкера предотвращают появление мостиков холода в местах их вмонтирования.

Также имеется необходимость правильного расчета клеевого состава для монтажа анкера. Расход клеевого состава будет увеличен пропорционально порозности материала, в который будет установлен крепеж. Так химический анкер для бетона потребует больше клеящего состава, чем анкер для кирпича.

Инъекционные анкерные системы Hilti

Этот вид химического анкера (маркируется буквами HIT) представляет собой пластиковый картридж, с двумя закрепленными герметичными емкостями из фольги (одна с клеевым наполнителем, вторая – с отвердителем). На сегодняшний день компания представляет 7 разновидностей этого вида химического анкера. Цена на такие анкеры зависит от емкости картриджа (существует их две разновидности: 330 и 500 мл), компонентов состава, области применения и нагрузки, которую выдерживает шпилька, установленная с его применением.

Например, универсальный гибридный состав “HIT-MM-Plus” является химическим анкером бюджетного класса (стоимость одного картриджа емкостью 330 мл составляет 650÷900 рублей). Двухкомпонентный клей изготовлен на основе уретан-метаакрилата. Рекомендован для установки шпилек с резьбой в диапазоне М6÷М16 в основных строительных материалах, таких как кирпич (цельный и пустотелый), известково-песчаных блоках, бетоне, блоках из ячеистых видов бетона, искусственном и натуральном камне. Для крепления шпилек в пустотелых блоках и кирпичах фирма предлагает специально разработанные перфорированные пластиковые гильзы, которые позволяют увеличить прочность крепления и сократить расход клеевого состава.

А состав “HIT-RE-500-V3”, который замыкает линейку инъекционных анкеров, стоит уже 2700÷3300 рублей за упаковку емкостью 330 мл и предназначен для вклейки выпусков рабочей несущей арматуры перекрытий, колонн, фундаментов и лестничных пролетов. Состав на основе эпоксидного клея с добавками, позволяющими устанавливать шпильки и арматурные прутья диаметром 10÷55 мм даже в отверстия, полностью заполненные водой.

Выдавливание составляющих клея осуществляем при помощи механического ручного дозатора. Для химических анкеров емкостью 330 мл предназначен дозатор “HDM-330”, для 500 мл – “HDM-500”. Капсулы вставляем в пластиковую кассету дозатора (он входит в комплект), на резьбовую часть картриджа прикручиваем смеситель (в котором происходит смешивание компонентов клеевого состава) и через его коническую трубку клей попадает в просверленное отверстие. Параллельные поршни соединены с рукояткой дозатора, и при однократном нажатии на нее происходит подача одной порции клеевого состава (около 5 мл).

Видео об использовании состава “HIT-MM-Plus” и дозатора “HDM-330”:

https://youtube.com/watch?v=a9p0DD8zvvQ

Для профессионального использования при производстве большого объема анкерных работ используют пневматический дозатор “P-8000-D” и аккумуляторный дозатор “HDE-500-A22”.

Что из себя представляют анкера для газобетона

Для строительства зданий малой этажности все чаще применяется газобетон, а точнее пеноблок. Материал легкий и пористый, нуждается в защите от действия внешних факторов. Для отделки домов из газобетона применяется навесной вентилируемый фасад, основой которого являются несущие профили. Для крепления профиля на пеноблок используются анкера.

Анкер – это крепежный элемент цилиндрической формы, состоящий из распорной части и внутреннего стержня.

Распорная часть – фиксирует тело анкера в пористой структуре газобетона. Способ крепления может быть механический или химический;
Стержень – соединяет распорную часть и профиль.

Диаметр крепёжного элемента 8-30 мм. Длина зависит от типа основания, массы подвесной системы и толщины стены. Обычно составляет 40-300 мм.

Инструкция по применению анкера «Хилти»

Химический анкер Hilti достаточно популярен среди потребителей. Если вы тоже решили его приобрести, то следует ближе ознакомиться с рекомендациями по его использованию. На первом этапе следует просверлить отверстие, используя бур. Его диаметр должен соответствовать размеру выбранной шпильки. Однако сделать его необходимо на несколько миллиметров больше. Стенки отверстия должны получиться шероховатыми. Полученное пространство следует очистить стальной щеткой и продуть насосом.

Для того чтобы химический анкер «Хилти» проявил все свои лучшие качества при эксплуатации, необходимо отказаться от использования для продувки отверстий непрофессиональных приспособлений по типу аптекарской клизмы. Это объясняется тем, что с ее помощью не удастся получить воздушного потока необходимой интенсивности. Если на стенках отверстия останется пыль, то она снизит прочность соединения на 80%. Но промывку осуществлять не следует, ведь в этом случае время отвердевания удвоится. С картриджа необходимо снять колпачок и надеть сопло. Мастеру следует выдавать 10 см состава до смешивания двухкомпонентной химической массы, заполнив отверстие на 2/3.

После того как химический анкер «Хилти» заполнит пространство, можно устанавливать крепежный элемент, масса в некотором объеме должна выдавиться из отверстия. Следует сделать несколько оборотов шпилькой и зафиксировать ее на несколько минут. Фиксацию после этого нужно снять, но оставить связующее для окончательного затвердевания. Это указывает на то, что нагружать анкер не следует минимум в течение 90 минут. Время схватывания и отвердевания будет изменяться в зависимости от температуры внешней среды и материала.

Виды химических анкеров, монтаж анкеров

Существует два вида химических анкеров:

Ампульные: однокомпонентные, двухкомпонентные.
Инъекционные или капсульные (в картриджах и тубах).

Монтаж ампульных анкеров

Ампульный химическии анкер.

Жидкий дюбель-ампула имеет вид стеклянного цилиндра, внутри которого смола, что при контакте с воздухом затвердевает. Сверлят отверстие — помещается в отверстие ампула, наполненная полиэрфной смолой – потом туда вкручивают металлический стержень (анкер-шпилька) – ампула разбивается – вытекает клей, который находится в анкерах — клей схватывается. При этом кусочки стекла выполняют функцию армирования. Клей может смешиваться со стиролом, если он двухкомпонентный (2 ампулы). Схватывание смолы зависит от марки химического анкера и температуры воздуха.

Двухкомпонентные жидкие дюбели надежно закрепляют конструкцию с пористыми материалами, особенно, в тех случаях, если их эксплуатация будет проходить во влажной среде (например, в бассейне), так как их класс прочности 5.8.

Картриджи – это небольшие емкости с носиком, через который выдавливают клей. Тубы – это большие резервуары, объемом 400-800 мл, для работы с которыми используют строительный пистолет. Их стоимость намного ниже, чем ампульных. Также намного шире выбор смольного наполнителя. Они могут иметь в составе не только синтетические смолы, но и быть изготовленными с использованием акрилатов, полиуретанов, и других составов, которые также широко распространены на рынке.

Монтаж инъекционных анкеров

Инъекционные анкера Ischebeck TITAN.

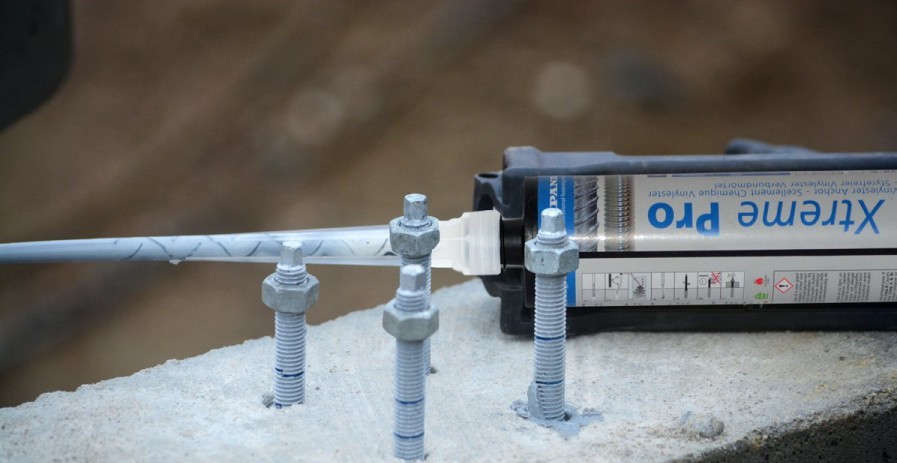

В бетоне сверлят дырку — хорошо ее очищают — выдавливают туда клей анкера — вставляют крепежный элемент — клей затвердевает, заполняя все неровности, поры и т. д. При этом из одного картриджа или тубы можно заполнить как одно отверстие, как и полностью закрепить конструкцию, в зависимости от их глубины и размеров.

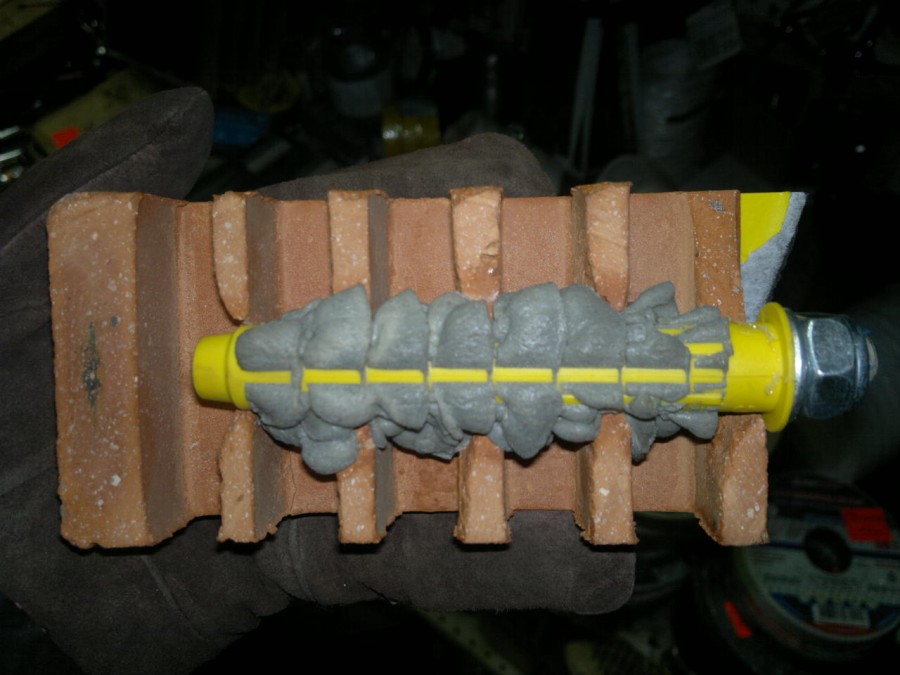

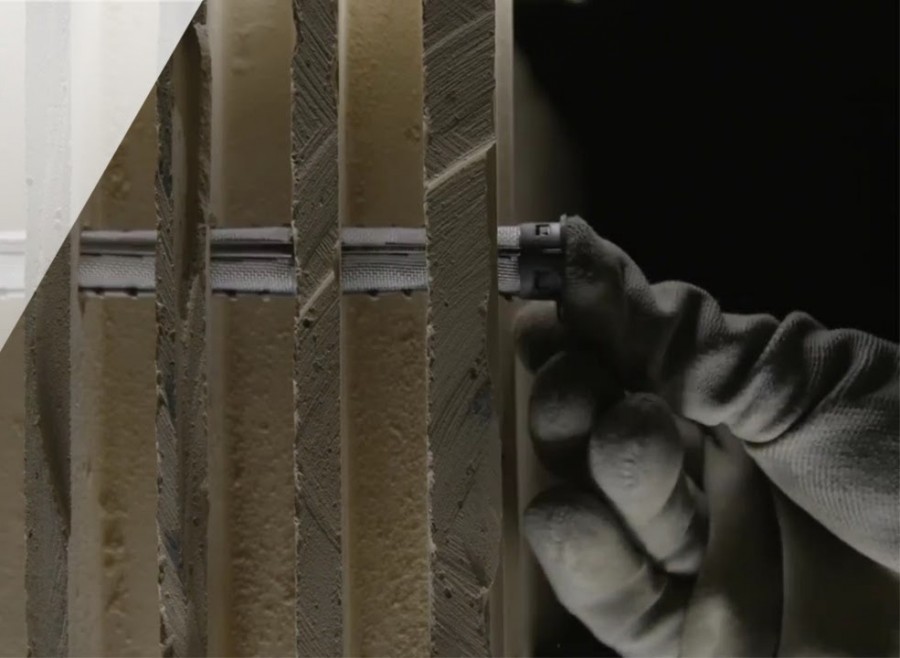

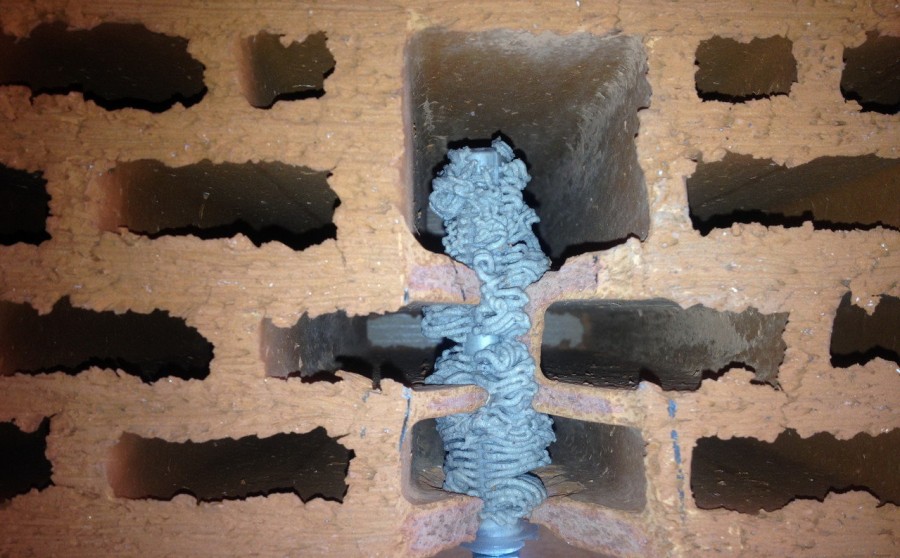

Они больше подходят для работы с пустотостроительными материалами. В таких видах анкера дюбеля, как такового нет. В них перед выдавливанием клея вставляют перфорированные гильзы из металла или пластика, чтоб смола не растекалась слишком в пустоту. Это самое надежное крепление для таких материалов, аналогов пока не существует.

Виды анкеров

Они подразделяются по материалу соединяемых конструкций и виду крепежного элемента:

По материалу:

для тонких оснований из гипсокартона, ДСП, ДВП;
для плотных оснований из кирпича, бетона;
для пористых оснований из пенобетона, пеноблоков, шлакоблоков;
для ветхих и разрушенных оснований используются анкера для крепления в пористые структуры.

По виду крепежного элемента:

закладной. Под него не надо сверлить отверстие. Он монтируется перед заливкой бетона или кирпичной кладки. Закладное анкерное крепление применяется для фиксации ответственных, тяжелых конструкций, таких как колонны, фундаменты;
распорный. Фиксируется в плотном основании из бетона или кирпича за счет силы трения. Наконечник анкера расширяется в крепежном отверстии и надежно фиксирует стержень;
забивной. Фиксируется по принципу распорного. Стержень не закручивается, а забивается в крепежную гильзу;
клиновый. Устанавливается в заранее просверленное отверстие путем забивания. Болт забивается в отверстие, а затем муфта расклинивается;
рамный. Применяется для фиксации оконных рам и дверных косяков. Головка анкера полностью утапливается в тело конструкции, установка анкера «за подлицо»;
химический анкер. Кроме силы трений стержень удерживается в отверстие за счет адгезии цементирующей пасты и материала основания. В результате получается монолитное соединение с высокими показателями по прочности.

Как сделать химический анкер самому?

Если цена химического анкера слишком высока, можно попробовать сделать его самостоятельно. Для этого можно использовать эпоксидную смесь. Она хорошо монтируется в строительные материалы, обладает большой прочностью, адгезией к бетону. Такие смеси обычно состоят из следующих компонентов:

эпоксидная смола (ЭД-20) — x;
отвердитель (УП-583) — y;
наполнитель (цемент, гипс) — z;
пластификаторы и другие добавки (ДБФ, ДЭГ-1) – w, w2.

Характеристики такой смеси:

Имеет высокую прочностью.
Твердеет 3-4 часа, полностью застывает до 12 часов.
Работает только в сухой среде.
Выделение фенола в процессе эксплуатации.
Температурный режим работы -10 о С- 30 о С.

Плюсы и минусы химического анкера

К несомненным плюсам относится:

Герметичность соединения. Жидкий состав заполняет все полости отверстия, предотвращая попадание воды;
Монтаж можно выполнить своими руками. К химическим анкерам прилагается подробная инструкция по эксплуатации;
Большая часть клеевых анкеров не содержит стирол. Они безопасны для организма человека. Их можно использовать для фиксации элементов внутри здания;
Кроме резьбовых шпилек заводского производства на клеевую основу можно устанавливать простую гладкую или рифленую арматуру;
Узлы соединения профиля со стеной выдерживают максимальные нагрузки. На них можно монтировать тяжелые конструкции;
Некоторые виды клеевых крепежных элементов можно устанавливать под водой;
Средний срок службы составляет 50 лет.

К несомненным минусам относится:

Цена за единицу. Она намного выше, чем за единицу механического анкера.
После распечатывания упаковки надо быстро использовать весь клей. В противном случае он приходит в негодность.
Гарантийный срок хранения не превышает один год.
Продолжительность набора прочности зависит от температуры окружающего воздуха, может составлять несколько суток.
При отрицательных температурах клей замерзает, не набирая проектной прочности.

Анкерные технологии в строительстве MKT

Крепежные элементы являются неотъемлемой частью строительства, ремонта или сбора металлических конструкций

Чтобы связанные между собой с их помощью детали прослужили вам долгие годы, важно выбирать проверенных производителей. Одним из таких является компания MKT

Молодое, но уже популярное как на европейском, так и на российском рынке предприятие специализируется на изготовлении и продаже механических и химических анкеров. Они подходят для использования при больших нагрузках, тяжелых условий эксплуатации и любой атмосферы вокруг.

Вся продукция компании проходит обязательную сертификацию, поэтому вы можете быть уверенны за ее качество и безопасность. Ежедневно предприятие производит десятки тысяч наименований, которые смогут удовлетворить потребности любых пользователей. В числе широкого ассортимента вы найдете следующие изделия:

Клиновой анкер B и BZ. Обладают высокой прочностью на сжатие, подходят для больших нагрузок. Изготавливаются из высокоуглеродистой стали, обеспечивающей долгий срок службы.
Анкер для высоких нагрузок MKT SZ. Производится из стали класса 8.8, соответствующей европейскому стандарту качества. Подходит для конструкций, подвергающихся динамическим воздействиям.
Анкер для высоких нагрузок SL. Специально разработанное изделие, которое применяется для креплений в натуральном камне или зонах сжатия бетона.
Технология инъецирования VMU. Картридж, состоящий из двух компонентов, которые не воспламеняются, не имеют запаха и быстро застывают в любой среде. Подходит для использования со шпилькой.
Химические анкера VME, VM-PY, VMZ. Используются как при реконструкции зданий, так и в новом строительстве. Могут применяться с арматурой периодического профиля.
Клеевой химический анкер MKT V. Представляет собой стеклянную капсулу, в которой находится специальный состав. Колба вбивается в основание, после чего стекло разбивается, происходит химическая реакция и в результате получается твердое монолитное соединение.
Резьбовые шпильки V-A и VMU-A. Предназначены для совместного использования с технологией инъецирования.

Кроме того, на сайте представлены принадлежности, аксессуары и расходные материалы, а также забивные анкера для установки оборудования или отделки помещений.

Преимущества крепежных систем от MKT

Компания MKT уделяет огромное внимание внесению инновационных технологий. Именно они обеспечивают надежность, долговечность и удобство в использовании для всех покупателей

Механические и химические анкера, производимые предприятием, популярны по все стране, так как обладают рядом преимуществ:

Позволяют работать с основаниями, имеющими трещины.
Стойко выдерживают перепады температур до -18 градусов.
Возможность установки на самом краю основания или в местах стыка плит.
Не поддаются воздействию коррозии даже в условиях повышенной влажности.
Не воспламеняются и стойко переносят воздействия тяжелой химической среды.
Стойко выдерживают постоянные динамические нагрузки, а также не деформируются под воздействием ветра и других шоковых явлений.
Даже спустя десятки лет невозможно будет вырвать анкер из основания.
Химические анкера не содержат в составе вредных для человека веществ, поэтому могут использоваться в закрытых помещениях.
Собственное производство и огромная техническая база сделали продукт компании дешевым и качественным.

Чтобы купить анкера от компании MKT, достаточно добавить необходимые позиции в корзину и оформить заказ. Если у вас остались вопросы – свяжитесь с менеджером по телефону, он с удовольствием ответит на них. Мы заботимся о каждом клиенте, поэтому предлагаем лучшее качество, доступную стоимость и доставку в любой город страны.

Свидетельство официального партнера в России

Установка

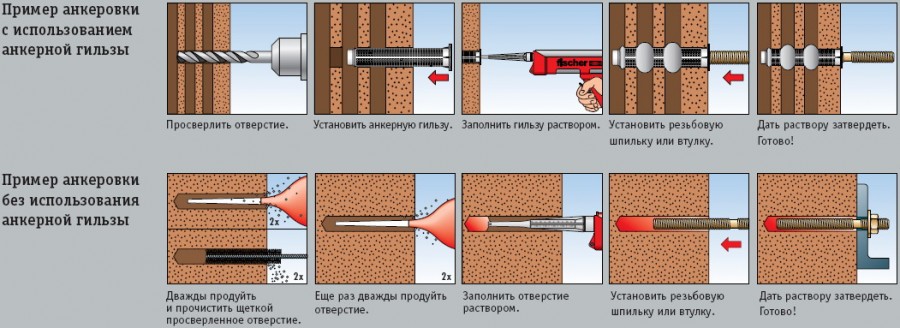

Установка химических анкеров своими руками – не очень сложная задача, однако, она требует обязательного выполнения некоторых условий.

Далее необходимо полностью избавить отверстие от пыли. От выполнения данного требования полностью зависит сцепление клеевого состава с материалом, а следовательно, надежность крепления. Поэтому сначала необходимо очистить отверстие при помощи пылесоса, после чего используйте щетку, которая часто входит в комплект при покупке анкера.

После в отверстие помещается клей, шпилька и арматура. После необходимо дождаться полной полимеризации смол. Проверять перпендикулярность крепежа относительно стены необходимо в первые же минуты после установки, иначе после истечения этого времени изменить положение элемента уже не получится.
