Хомуты, зажимы, крепления, стяжки. описание. подробности. советы

Преимущества ремонтных сантехнических зажимов

Главным достоинством использования ремонтных хомутов является простота и быстрота устранения течи. Все работы выполняются в два этапа:

Сантехническим ремонтным приспособлением оборачиваем поврежденный трубопровод. Особенности его установки зависят от разновидности детали. Если крепеж находится с одной стороны, то болты должны быть под 180 градусов к месту течи. Если фиксирующие механизмы находятся с двух сторон, то деталь разворачивается так, чтобы болты были под прямым углом к месту протекания.
После установки изделия в нужном месте затягиваем фиксирующие соединения.

Для выполнения ремонтных работ с использованием зажимов не нужны особые знания и специальные инструменты, поэтому справиться с задачей сможет даже новичок без опыта. Для фиксации зажимного приспособления понадобится только гаечный ключ.

Как видите, хомуты любого назначения играют важную роль в процессе монтажа трубопроводов и ремонта протечек в магистралях. При необходимости даже крепежное приспособление в сложной ситуации сможет остановить течь и уберечь от больших расходов, связанных с ремонтом квартиры снизу. Что касается монтажных крепежей, то при прокладке трубопроводов без них просто не обойтись. Благодаря приемлемой цене и наличию в любом строительном магазине, каждый хозяин и мастер может приобрести необходимую деталь.

Ремонтные хомуты для трубопроводов: правила эксплуатации и внешней вид

Для ликвидации опасных последствий аварий на трубных магистралях применяются хомуты ремонтного типа. Например, при прорыве водопроводной или отопительной системы, достаточно просто зафиксировать место проблемы без сброса давления. Такой способ ремонта может носить временный или постоянный характер.

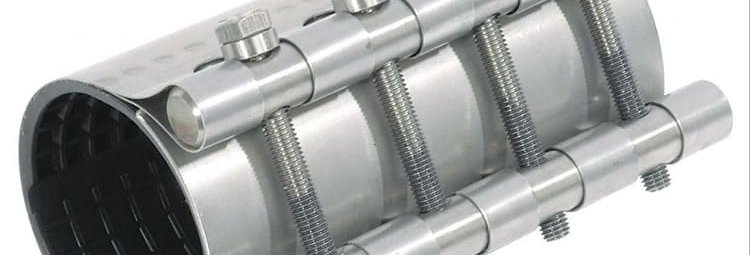

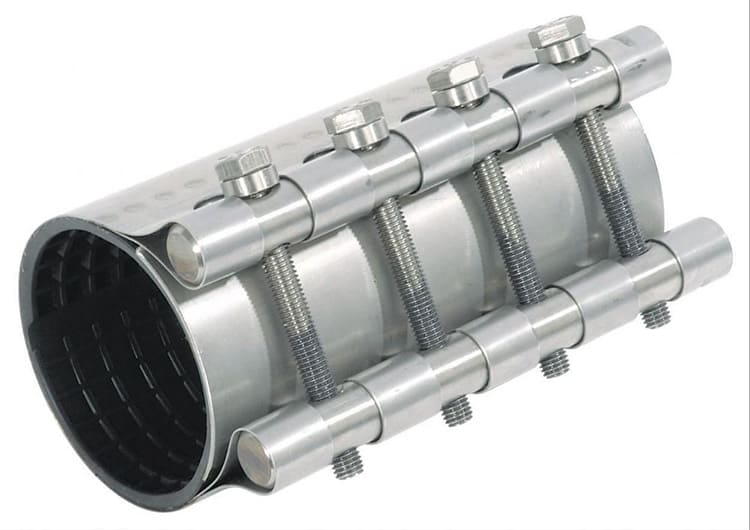

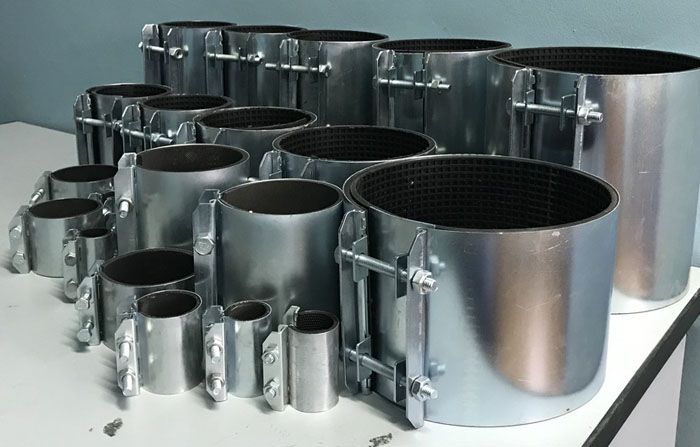

Ремонтный хомут может состоять из нескольких секций

Технические характеристики для ремонтных фиксаторов

С технической точки зрения, трубный нержавеющий или оцинкованный хомут представляет собой скобу с резиновой вставкой, которая придаёт месту соединения герметичность. Однако данные модели приспособлений предназначены исключительно для повреждений на прямых участках трубопровода. На изгибах или разветвлениях лопнувшие конструкции отремонтировать таким образом невозможно.

Приспособления для ремонта трубопроводов обязательно должны обладать следующими характеристиками:

наличие болтовых зажимов;
присутствие резинового герметика разной толщины;
возможность распорки деталей обжима между собой;
прочный металл, который не поддаётся деформации.

Какие бывают виды ремонтных хомутов

В зависимости от сложности работы по креплению трубопроводов, необходимо выбирать и модель ремонтного хомута. Разберёмся с существующими разновидностями:

односторонний. Чаще всего, это U-образная модель крепежа, которая имеет одну полуось с резьбой на концах и перемычку, которая впоследствии фиксирует трубу с помощью болтов. Однако такой вариант приспособления удобен только для предотвращения различных протечек;
двухсторонний — это конструкция, имеющая два металлических полукруга, которые соединяются между собой с помощью болтов, который на данной конструкции может быть от 2 до 4 штук;
многосоставной. Такой хомут представляет собой более сложный вид крепления. Обычно этот вариант предназначен для фиксации нескольких трубопроводов одновременно.

Силовые крепежи могут сужаться к месту крепления

Ассортимент хомутов для крепления труб:

Возможно вас заинтересует:

хомуты для крепления полипропиленовых труб
хомуты сантехнические
спринклерные хомуты (для систем пожаротушения)

Хомут Mupro EURO QUICK

Хомут Mupro Optimal, скользящий

Хомут Mupro Optimal Junior

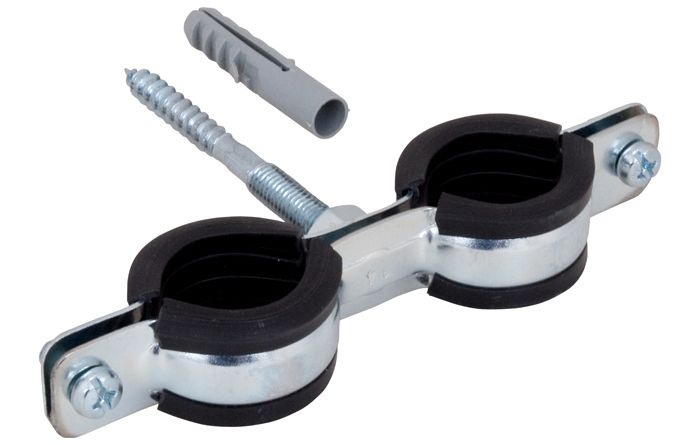

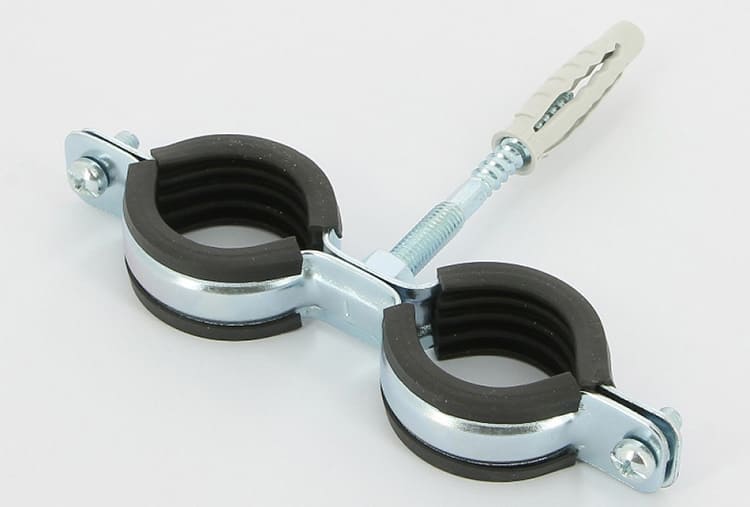

Двойные хомуты Mupro junior zweiteilig

Хомут Mupro Duo

Хомуты Mupro с трубной резьбой, без виброизоляции

Хомут Mupro с трубной резьбой, стандартная виброизоляция

Хомут Mupro, средней нагрузки, без виброизоляции

Хомут Mupro, средней нагрузки, высокотемпературная виброизоляция

Хомут Mupro, средней нагрузки, виброизоляция B1, DIN 4102

Хомут Mupro Quick

Хомут Mupro, высокой нагрузки, без виброизоляции

Хомут Mupro Optimal

Двойные хомуты Mupro Vario

Хомут Mupro, высокой нагрузки, высокотемпературная виброизоляция

Хомут Mupro, высокой нагрузки, стандартная виброизоляция

Хомут Mupro Safety-Clip

Двойной держатель VARIO для хомута Safety-Clip

Двойной держатель для хомута Safety-Clip

Усиливающая скоба Mupro

Хомут для шлангов MAXI – оцинкованный

Хомут DIN 3017 червячный Mupro

Трубный зажим Mupro

Малые хомуты с изоляцией

DUPLO-гелио, оцинкованный

Изолятор из пеностекла, с усиливающей пластиной

Высокотемпературные хомуты Mupro тип 175 EX

Высокотемпературные хомуты Mupro тип 170 EX

Двойные высокотемпературные хомуты Mupro тип T, с виброизоляцией

Двойные высокотемпературные хомуты Mupro тип M, с виброизоляцией

Двойные высокотемпературные хомуты Mupro тип H с виброизоляцией

Полиуретановый уплотнитель, Картридж на 310 мл

Высокотемпературные хомуты Mupro RG 250 с виброизоляцией и резьбой М10

Усиливающие пластины для изоляционных хомутов Mupro

Виброизолятор Dammgulast устойчивый к морской воде

Высокотемпературные виброизолятор Dammgulast красный

Виброизолятор Dammgulast синий

Виброизолятор Dammgulast желтый Junior (красная полоса)

Стандартная виброизоляция Dammgulast желтый

Двойные промышленный хомуты Mupro, для фальцованных труб, стандартная виброизоляция

Двойной промышленный хомут Mupro для фальцованных труб, без виброизоляции

Промышленный хомут Mupro для фальцованных труб, стандартная виброизоляция

Как сделать деталь собственными руками

Чтобы сделать стяжку (хомут топливного шланга, системы охлаждения) самостоятельно, потребуются следующие инструменты:

штангенциркуль;
ножницы для резки металлических изделий;
дрель;
молоток;
гаечный ключ;
плоскогубцы.

К исходным материалам причисляют оцинкованную жесть, кусок резины. Также потребуются подходящие шайбы, болты и гайки. К необходимым параметрам относят диаметр шланга (трубы), ширина и длина предполагаемой детали. Размер отверстий определяют, ориентируясь на сечение болтов.

Заводские хомуты в специализированном магазине представлены в широком ассортименте. Их делают из пожаробезопасного полимера и нержавеющей стали.

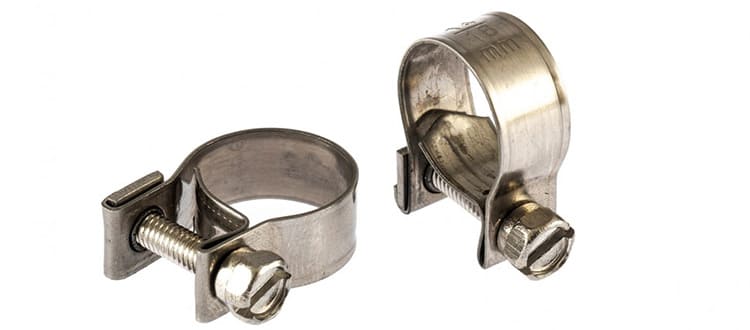

Какие бывают металлические хомуты для шлангов высокого давления

Обжимные металлические усиленные хомуты одинаково важны как для магистральных трубопроводов, так и для гибких шланговых магистралей. Для таких систем предусматриваются либо червячные варианты фиксаторов, либо силовые.

Шланговые крепежи имеют большую степень зажима

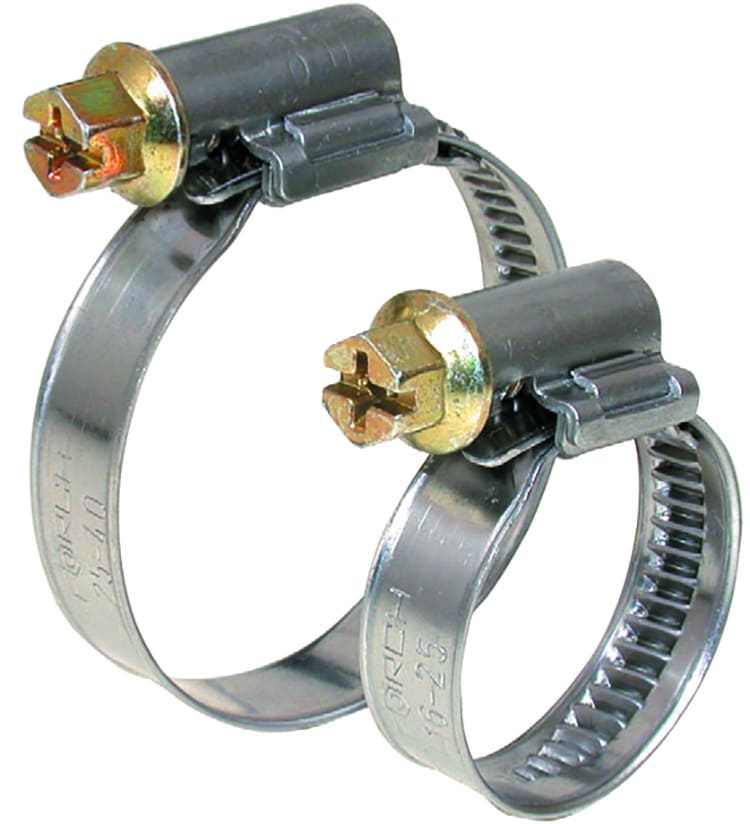

Червячные хомуты для шлангов

Червячный тип крепления представляет собой кольцо с болтом и засечками, которые нанесены на внутренний край хомута. Это помогает приспособлению герметичнее удерживать соединение.

Зафиксировать крепёж можно посредством крестовой отвёртки

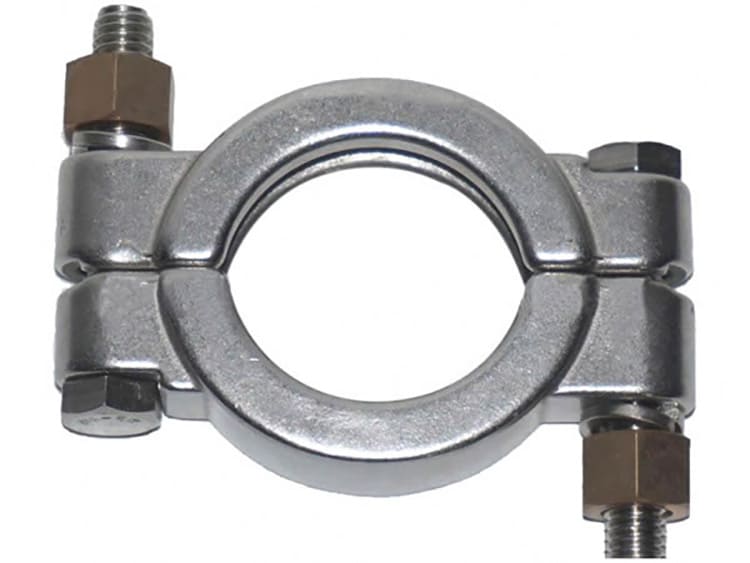

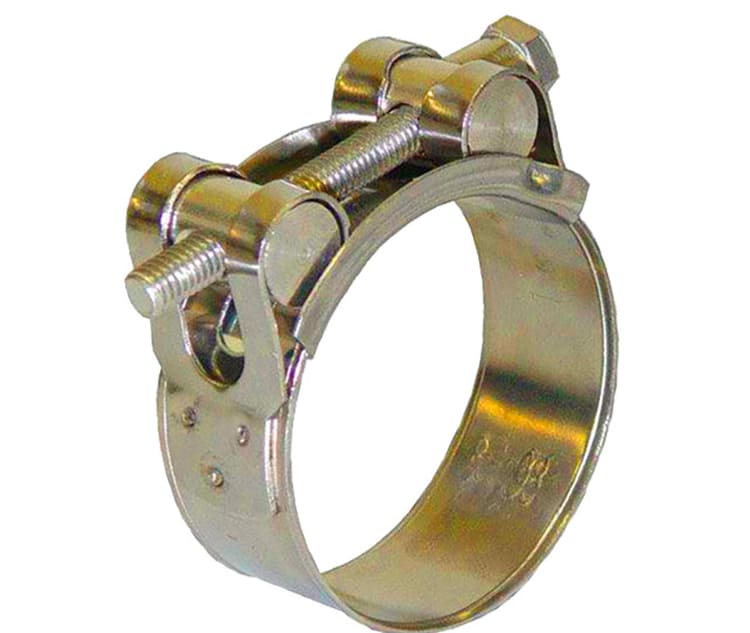

Силовые хомуты для шлангов высокого давления

Приспособления для крепления силового типа в соединениях отлично справляются со своими задачами, при этом их бывает несколько подвидов:

ленточные и проволочные оцинкованные имеют в качестве зажима болтовое соединение;
усиленные хомуты для шлангов — имеют зажимы с обеих сторон;
универсальные литые, оснащённые двумя болтовыми креплениями.

Такие фиксаторы оснащаются крепёжными болтами и имеют массивные распорки

Изготавливаются все эти виды хомутов исключительно из нержавеющей стали. Все они одинаково просты в эксплуатации и относительно дёшевы, поэтому некоторый запас таких крепежей в хозяйстве не помешает.

Рекомендуем посмотреть видеообзор хомутов, в котором рассказывается о том, для каких целей тот или иной тип используется, какие из них лучше купить.

Watch this video on YouTube

Уважаемые пользователи, если у вас остаются вопросы по теме публикации, обязательно задавайте их. Наша команда с удовольствием ответит на них в самое ближайшее время. Если есть опыт использования того или иного обжима — делитесь им с нами.

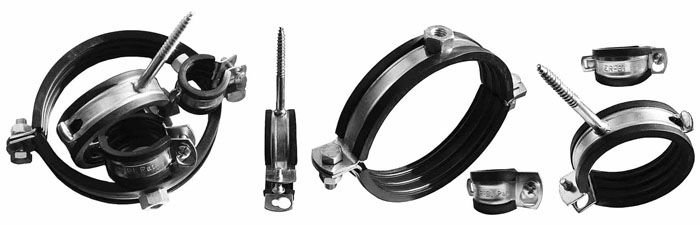

Металлические стальные хомуты для крепления труб

Крепёжные хомуты изготавливаются из различных видов металла и различаются по геометрическим размерам, конструкции и типу фиксации.

Основные технические параметры и материал изготовления

При изготовлении металлических хомутов используется нержавеющая или углеродистая сталь с нанесением защитного слоя от коррозии (цинк или иной материал). Основными техническими характеристиками подобных изделий являются:

типоразмер, определяющий диаметр закрепляемой трубы (измеряется в дюймах);
толщина (измеряется в мм);
размер соединительной гайки (если таковая имеется);
рабочая нагрузка (измеряется в килоньютонах);
разрушающая нагрузка (измеряется в килоньютонах).

Конструктивно элементы крепления могут поддерживать различное количество труб одновременно при их параллельной прокладке

Конструкционные формы и тип фиксации

Тип фиксации, предусмотренный на изделии, определяет вид трубопровода,на котором может быть использована конкретная модель, а также его назначение. Фиксация бывает двух видов:

жёсткая (неподвижная) – выполняется в местах изгибов и разветвлений в системах водопровода и канализации;
плавающая (подвижная) – используется в сетях отопления и горячего водоснабжения, где возможны продольные перемещения труб в процессе эксплуатации, связанные с изменением температурного режима работы систем.

По конструкции (форме) металлические крепёжные хомуты бывают следующих видов:

разъёмное кольцо;
два полукольца;

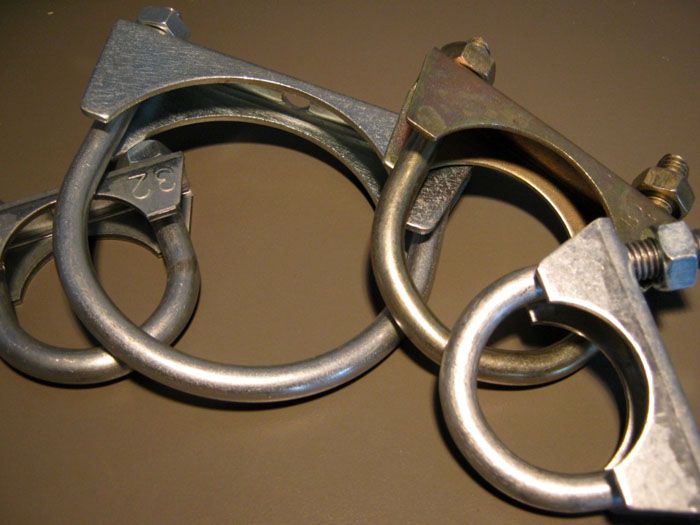

скоба U-образной формы.

Скоба U-образной формы изготавливается для каждого типоразмера труб, что позволяет подобрать необходимый элемент крепления для трубопроводов разного диаметра

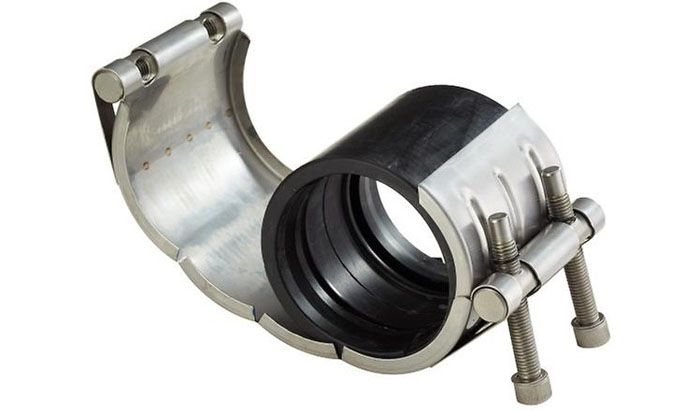

Характеристики и сфера применения ремонтных хомутов

При прорыве трубопроводов в экстренной ситуации используют ремонтные хомуты. Их можно применять даже без сброса давления в системе. Протечки случаются по разным причинам – коррозия, некачественный шов, механическое воздействие. Изделия также подходят для ремонта пластиковых канализационных, водопроводных и отопительных труб.

Технические характеристики

Эти универсальные зажимы применяют для реставрации магистралей из разных материалов. Ограничения на использование накладываются только местом локализации дефекта. Ремонтные изделия не применяются на искривленных участках трубопроводов и на их разветвлениях. Деталь изготавливается из оцинкованной или нержавеющей стали и укомплектована резиновой прокладкой.

Разновидности

Мы перечислим основные разновидности ремонтных изделий:

Двусторонний хомут состоит из двух полуколец, соединенных болтами. На каждую сторону может крепиться 2,3 или же 4 болта. Это самая простая разновидность с приемлемой стоимостью.
Односторонний ремонтный зажим имеет U-образную конфигурацию. Его используют при незначительных протеканиях труб. Резиновая прокладка устанавливается отдельно.
Многосоставный крепеж состоит минимум из трех частей, которые соединяются между собой посредством болтов. Эти детали используют для ремонта трубопроводов значительного диаметра.

Особенности выбора

Во время процесса эксплуатации шланги, несмотря на свою гибкость, могут трескаться и пережиматься. Ситуацию могут исправить хомуты – соединить конструкцию и придать ей дополнительную прочность. Установка стяжки продлевает срок службы и предотвращает разрыв системы трубопроводов.

Перед покупкой хомутов обратите внимание на несколько его основных характеристик:

назначение элемента;
виды стяжки;
типы;
материал изготовления;
размеры.

Каждый перечисленный параметр в отдельности важен для качественного выполнения работ по ремонту трубопровода. Особенность правильного подбора заключается в совместном рассмотрении каждой характеристики хомутов. Поэтому изучим каждый пункт, чтобы чётко определиться с выбором необходимого элемента.

Ремонтные и крепёжные хомуты: основные отличия

Крепёжные соединители и ремонтные — это совершенно разные изделия. Каждый из них выполняет конкретную функцию, соответственно, имеет свои отличительные свойства. Фиксатор ремонтного типа — это многофункциональный хомут, который предназначен для устранения в трубопроводных системах неполадок следующего типа:

трещины продольного и поперечного типа;
нарушение герметичности в соединительных деталях (фитингах);
свищи на трубах, образованные вследствие блуждающих токов.

В основном для ремонта используют классические модели хомутов в виде металлических пластин с согнутыми концами. Именно на этих местах устанавливают гайки и болты для стяжки. В комплекте к таким устройствам не идёт резиновая прокладка, поэтому её нужно подбирать индивидуально.

Некоторые хомуты имеют удобные рукоятки для крепления

Ремонтные хомуты пользуются преимуществами перед крепёжными. Они отличаются простым и оперативным монтажом, подходят для устранения практически любой неисправности, не требуют слива воды для проведения работ.

Виды

Различают 3 вида хомутов:

для крепления;
для герметизации;
специальные.

Для более точного описания каждого рассмотрим, какие типы хомутов к ним относятся, какие они имеют стяжки. Предназначение первого варианта следует из названия – закрепление двух элементов труб для удлинения и изменения направления конструкции. К нему относят редко применяемые пластиковые ремешки.

Соединения для герметизации шлангов по виду стяжки подразделяют на несколько разновидностей.

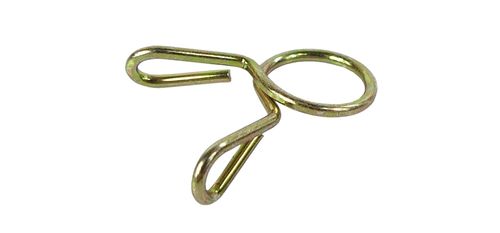

Устаревший хомут с соединением шплинтом. Он считается ненадежным из-за частого повреждения поверхности трубы незакругленными краями и неудобным при установке.
Винтовые крепления имеют для крепежа винт с резьбой, но плотно стянуть их не представляется возможным. Поэтому их применяют исключительно для гофрированного трубопровода до 20 мм в диаметре. По виду стяжки они классифицируются на проволочные и ленточные.
Червячный элемент состоит из винта, резьбы и провода, на поверхность которого при помощи специальных приспособлений нанесены засечки. Самые усиленные – варианты без сквозных засечек с одно- и двусторонними выступами.

Преимущества стальных хомутов для крепления труб Mupro

Хомуты трубные mupro обладают высоким уровнем виброизоляции, благодаря специальной резине Dammgulast. Эта резиновая прокладка снижает уровень вибрации в среднем на 20 дБ(а)

Теплоизоляция

Резина Dammgulast, помимо своих свойств в виброизоляции обладает так же и теплоизоляционными свойствами. Dammgulast сохраняет свои свойства даже при температурах от – 60 до +225 градусов Цельсия

Повышенная грузоподъемность

Все хомуты для крепления труб Mupro обладают повышенной грузоподъёмностью и могут выдерживать серьезные нагрузки.

Ударопрочность

Все хомуты прошли специальные испытания на ударостойкость всех узлов и деталей – что значительно снижает вероятность механических повреждений.

Удобное крепление

Соединение хомута реализовано на 2 запорных винтах, которые обеспечивают лучшую подгонку и фиксируются не спадающей шайбой

Возможность индивидуального производства

Если вы не найдете подходящей модели в нашем каталоге, по вашему спецзаказу возможно изготовление нестандартных хомутов любых размеров.

Цветовые полоски, указывающие на область применения

Пивные хомуты и шланги для пивной магистрали

Меня удивляет порой, как трудно найти информацию, про всякую мелочевку, к примеру, о шлангах и хомутах. Это также доказывается, большом количеством вопросов от клиентов, например: чем отличается одноразовый хомут от многоразового, и какой из них лучше взять?

Хомуты

Хомуты для пивных шлангов бывают двух видов: одноразовые и многоразовые.

Одноразовые хомуты обжимные, после поджима фиксируются и остаются на шланге сколь угодно долго. Они бывают одинарные и двойные, двойные легче в затяжке и подходят для труднодоступных мест, поэтому лучше выбирайте их.

Многоразовые хомуты червячного типа под винт. Их преимущество – их можно использовать много раз. Их недостаток – неудобство затяжки в неудобных местах и громоздкость

Я советую использовать одноразовые хомуты. Пусть впервые разы у вас могут возникнуть некоторые трудности с непривычки, но имея хорошие клещи (желательно маленькие и большие клещи с удобными ручками) вы сможете быстро смонтировать шланги. Плюс, вы сэкономите деньги, т.к. одноразовые хомуты почти вдвое дешевле, а когда вам надо смонтировать пивную стену, вам понадобиться 100-150 хомутов минимум, и разница с многоразовыми хомутами набежит серьезная, и окупит ваше время и деньги на инструмент. Также советую вместе с клещами, сразу купить хорошие кусачки.

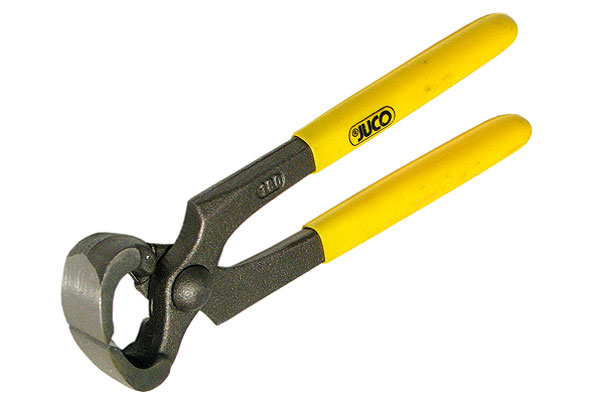

Существует также специальный инструмент, но он достаточно дорого стоит, его трудно найти в продаже, и он нужен скорее для профессиональных установщиков.

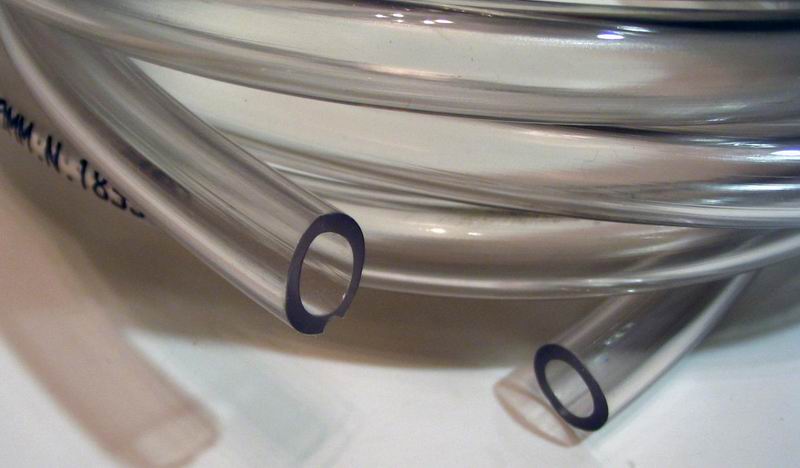

Шланги

Раньше было большое количество видов шлангов: армированные, непрозрачные пластиковые малого сечения (жесткие) и пр.

Но теперь чаще всего используются прозрачный пвх шланг (7мм x 2,5мм ПВХ, 3 Бар), он эластичен и гибок, очень гладок внутри, что препятствует образованию пивного камня.

Также за счет его прозрачности, удобно диагностировать проблемы, к примеру: попадания воздуха в пиво провод из-за не герметичности соединений (когда с пивом идут воздушные пробки к крану), диагностировать состояние загрезнения пивных магистралей, отсутствие подачи пива в магистрали и пр.

Армированный шланг вам скорей всего не понадобиться, так как давление в пивной и газовой магистрали не превышает трёх бар. Единственный случай оправданного использования армированного шланга это там где существует риск перетирания, сильного перегиба и защемления шланга, но это обычно просто ошибка проектирования и прокладки, я в своей практике пока с таким не сталкивался.

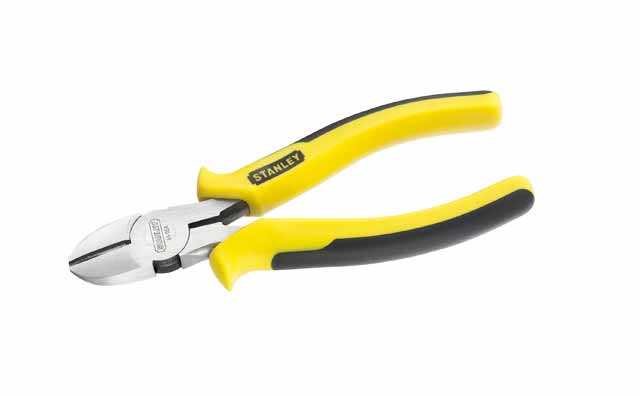

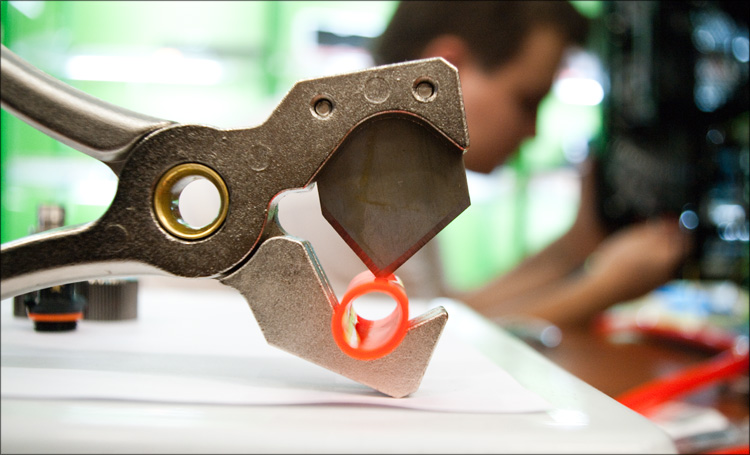

При резке шланга, я вам советую использовать не нож, а большие кусачки или вот такие специальные «шлангорезы»:

Собственно, наверное все, этих знаний вам хватит для правильного выбора хомутов и шлангов, а также при подготовке к установке любых пивных линий.

Как бонус, вот видео от украинских коллег, где вначале видео (на 50-ой секунде) показывается принцип обжима хомута.

Предвосхищая вопрос: «А можешь рассказать о том, как установить пивную линию?» – отвечаю: «Именно сейчас, я готовлю подробную, пошаговую инструкцию по установке пивной линии, с списком: оборудования, необходимых материалов, а также советами, схемами и прочим».

Так вы всегда будете в курсе новостей блога и будете осведомлены о выходе новых статей. А значит будете во всеоружии!

Удачи в делах и всего доброго!

Please enable JavaScript to view the comments powered by Disqus.

comments powered by Disqus

Чем отличаются крепёжные модели от ремонтных

Хомуты, изготавливаемые нашей промышленностью, по своему назначению классифицируются как крепёжные и ремонтные, и в самом названии определено их предназначение, являющееся основным их различием. Крепёжные модели предназначены для фиксации трубопроводов в заданном месте расположения для дальнейшей эксплуатации.

Их основными функциями являются:

прочность и надёжность фиксации монтируемых труб;
простота выполнения монтажа и длительные сроки эксплуатации;
предотвращение поперечных смещений трубопроводной системы при возможности продольного перемещения в процессе использования.

Крепёжные изделия должны обеспечивать надёжную фиксацию трубопроводов в местах их прокладки

Ремонтные хомуты используются для ремонта труб в случае, когда невозможно выполнить устранение повреждения иным способом, или это следует сделать быстро, без остановки циркуляции жидкости в повреждённом трубопроводе. Основными требованиями, предъявляемыми к ремонтным моделям, определяющим их предназначение, являются:

простота использования и возможность быстрого выполнения монтажных работ;
надёжность и длительные сроки эксплуатации.

С использованием ремонтных моделей можно отремонтировать трубы, изготовленные из различных материалов: сталь и пластик, асбестоцемент или чугун при различных видах повреждений: свищи и переломы, трещины, механические повреждения и прочие неисправности.

Ремонтные модели из нержавеющей стали обеспечат быстрое выполнение ремонтных работ и не испортят визуальное восприятие помещения, где будут установлены

Выполненные объекты

На данные объекты производилась поставка хомутов для труб и других крепежных систем Mupro с центрального склада Группы компаний Агпайп

ЗАО «Керамогранитный завод» (Италон)

Город: Москва

Области применения: Крепежные системы

Подробнее

Филип Моррис, Ижора

Город: Санкт-Петербург

Области применения: Водоснабжение, Отопление, Крепежные системы, Холодоснабжение

Подробнее

ТЦ на Комсомольской площади

Город: Нижний Новгород

Области применения: Водоснабжение, Крепежные системы, Отопление

Подробнее

Центр Международной Торговли, Краснопресненская набережная

Город: Москва

Области применения: Водоснабжение, Крепежные системы, Отопление, Пожаротушение

Подробнее

Как подобрать необходимые детали

Хомуты для крепления шлангов выбирают, учитывая следующие факторы:

материал, из которых делают стяжки;
вид конструкции;
вероятность возникновения повреждений;
диаметр трубы;
расстояние между фиксируемыми деталями;
комплектация;
тип соединения;
устройство хомуты.

Приспособления для стяжки бывают раздельными и цельными. Последние изготавливают из пластика. Элементы из первой группы состоят из крепежной части и непосредственно хомута. Наличие первой поможет прикрепить деталь к потолку или стене.

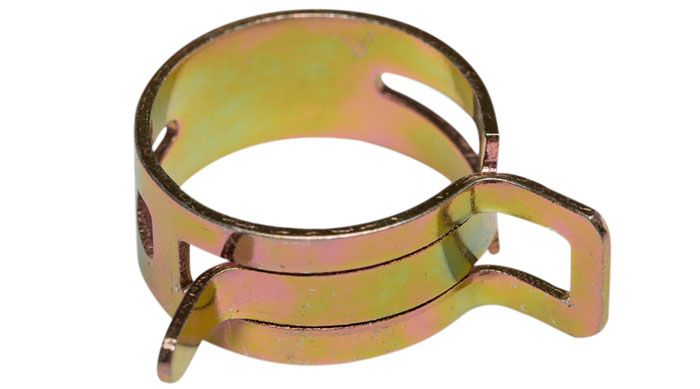

Неизменным размером обладает лишь пружинный хомут, поэтому при его подборе следует обратить внимание на исходные данные. Чтобы их получить, необходимо провести необходимые замеры посредством штуцера

В раскрытом состоянии хомут должен быть больше трубы или шланга (максимальное значение), диаметр стянутой детали обязан соответствовать обозначенному минимуму.

Изделия фасуют по наборам. 10 деталей хватит для фиксации нескольких шлангов. Если потребность в демонтаже возникает регулярно, рекомендуют приобрести комплект, состоящий из 200 хомутов. Материал изготовления – один из самых важных критериев. Приспособления из нержавеющей стали является гарантией надежного и долгосрочного соединения. Изделия из пластика можно применить для фиксированного и подвижного соединения.

Виды обжимных металлических хомутов для труб

Вид обжимных металлических изделий определяет их назначение и конструктивные особенности. Их можно классифицировать следующим образом:

спиральные – для фиксации необходимо повернуть по часовой стрелке или против неё, используются на водопроводных сетях, выполненных из армированных пластиковых труб;
силовой зажим – это металлическая лента, оснащённая стяжной конструкцией, может быть использован для фиксации и ремонта трубопроводов различной геометрической формы (круг, квадрат) и различного назначения;
усиленный крепёж – используется для различного вида рукавов и шлангов, представляет из себя металлический замок, соединённый с металлической лентой;

Хомут типа «усиленный крепёж»

проволочное крепление – выполнен в виде нескольких колец из проволоки, соединённых механизмом для их стягивания;
червячный хомут – это металлическая полоса с нанесёнными резами (дорожкой) на её поверхности, оснащённая винтом для стягивания полосы;
трубный хомут – выполнен в виде двух полуколец, одно из которых оснащено элементом крепления к строительным конструкциям и винтами для их скрепления;
пружинный хомут – используется в сетях ГВС и отопления, представляет собой металлическую полосу с нанесёнными отверстиями, закрученную под определённый диаметр;
с резиновым уплотнением – могут быть оснащены различные виды хомутов, рассмотренные выше, что обеспечивает прочность крепления и герметичность для моделей, используемых в ремонтных целях.

Хомут червячного типа

Хомуты типа «усиленный крепёж» ещё называются силовыми шарнирными устройствами, что обусловлено их конструкцией и принципом работы элемента крепления. Червячные модели могут именоваться как ленточные металлические хомуты, что также связано с их конструкцией. Проволочные изделия могут именоваться как спиральные, поэтому при выборе модели необходимо ориентироваться в этих наименованиях. Все виды хомутов могут выпускаться в усиленном исполнении, что выражается в размерах используемых материалов (толщина и диаметр), а также конструкции стягивающих механизмов.
