Инструкция и деталировка к бензопиле husqvarna 135

Технологические особенности

Модель обеспечена несколькими функциональными дополнениями, которые делают удобнее и эффективнее использование бензопилы. Прежде всего, это быстрый старт. Эта опция была реализована за счет топливоподкачивающего насоса, облегчающего запуск силового агрегата. Для повышения безопасности модели создатели обеспечили ее инерционным тормозом цепи. На практике применения это означает моментальную остановку работы функциональной части. Но если предыдущие системы в разных видах встречаются у конкурентов, то система Air Injection является едва ли не инновационной. Благодаря этой разработке бензопила Husqvarna 135 может эксплуатироваться долгое время без профилактического техобслуживания. Air Injection представляет собой центробежный механизм очистки воздуха, благодаря которому замена фильтров производится реже. К слову, сама замена фильтров выполняется легко и без лишних манипуляций за счет упрощенного механизма крепления.

Области применения модели Husqvarna 135

Бензопила Хускварна 135 предназначена для выполнения преимущественно сложных задач. Она одинаково успешно показывает себя, как на придомовом участке, так и на валке леса. В ее конструкцию включены несколько инновационных решений, призванных облегчить использование модели в сложных погодных условиях и в труднодоступных местах.

Инструмент хорошо зарекомендовал себя при выполнении различных кровельных работ. Благодаря сравнительно небольшому весу и облегченному запуску, бензопилу Хускварна 135 можно быстро и плавно завести даже пребывая на неустойчивом покрытии. Инструмент также часто используется во время валки, распила лесных деревьев, а также обрезки крупных сучьев.

Еще одна область применения пилы – это фигурная резьба по дереву. Благодаря небольшой массе инструмента, им легко управлять для точного вырезания древесины и придания ей нужной формы.

Бензопила Husqvarna 135

Бензопила Husqvarna 135 — сравнительно новая модификация, разработанная инженерами шведской торговой марки Husqvarna, но выпущенная на американском заводе.

Бензопила Husqvarna 135

Некогда (с момента своего основания в 1689 году) компания Husqvarna специализировалась на выпуске оружия, но начиная с 1970 года она резко изменила свою специализацию и проявила себя в качестве надежного производителя садово-парковой, строительной техники и электроинструмента. Направление было выбрано удачно, за несколько лет был покорен международный рынок, открыты представительства и заводы компании на разных континентах.

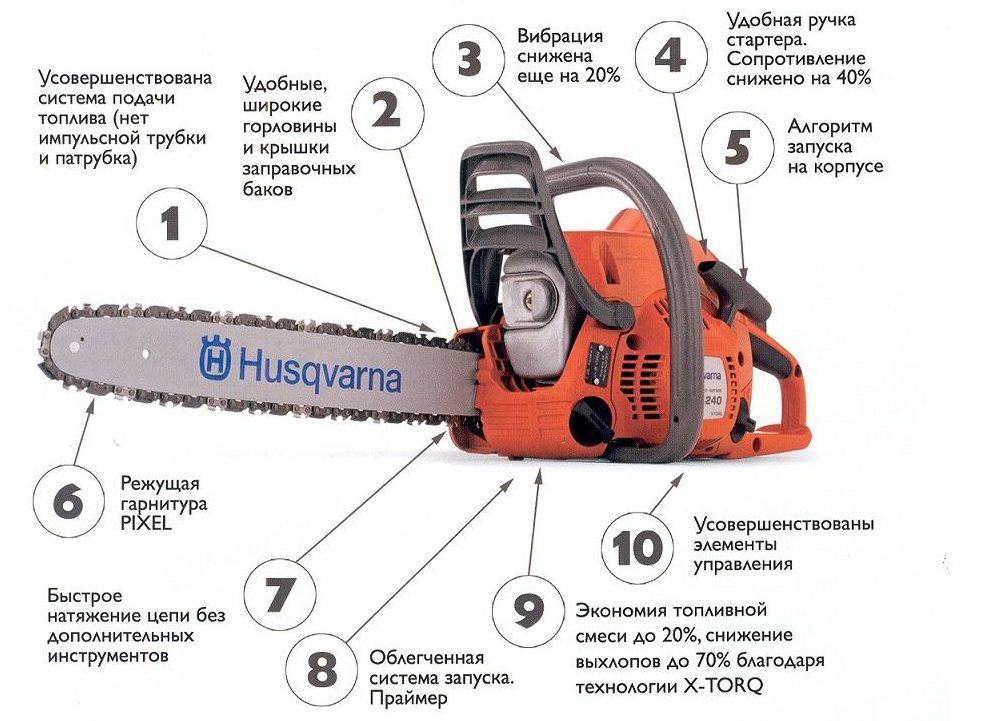

Устройство

Техника имеет стандартное для приборов своего класса устройство. Основное достоинство заключается в том, что практически все детали различных моделей бренда являются взаимозаменяемыми. Это обуславливает доступность новых и бывших в употреблении запчастей.

имеет следующее устройство:

корпус из металлической рамы и полимерного пластика;
двухтактный бензиновый двигатель с одним цилиндром;
бачки для масла и топлива;
пильная цепь;
шина со звездочкой и механизмом натяжения;
система подачи топлива;
система смазки цепи;
крышки на сцепление, стартер и двигатель;
рукоятки для удержания инструмента (передняя и задняя);
рычаги управления (дроссель, газ, тормоз);
глушитель;
выключатель зажигания;
защитный щиток для руки.

Двигатель оснащен воздушной системой охлаждения. Благодаря двойной очистке в цилиндр поступает смесь, в которой отсутствуют капли влаги и механические примеси. Это способствует увеличению производительности агрегата и продлению его ресурса. Установка дополнительной пружины на стартере способствует более легкому запуску двигателя.

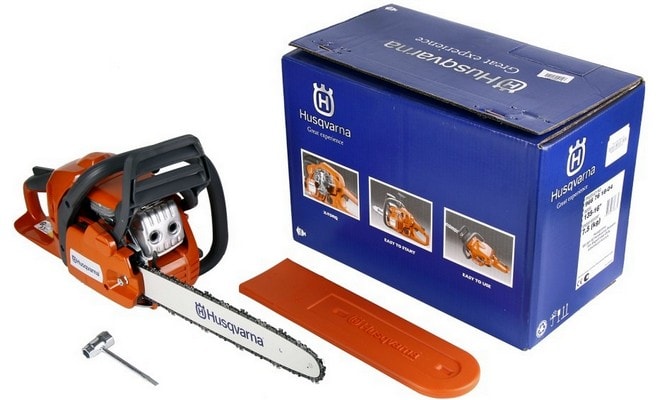

Заводская комплектация

Включает:

инструкцию по эксплуатации, отражающую все возможные нюансы ее использования, подготовку к запуску, рекомендации по эксплуатации и диагностике и устранения неполадок, в т.ч. и регулировку карбюратора;
саму бензопилу «Хускварна» 135;
универсальный свечной ключ;
кожух на шину для безопасной транспортировки бензопилы «Хускварна»;
картонную упаковку.

‘;document.body.appendChild(d);document.pnctLoadStarted=(new%20Date()).getTime();document.pnctCnclLoad=function(){document.pnctLoadStarted=0;pl=document.getElementById(‘pnctPreloader’);if(pl)pl.parentNode.removeChild(pl)};document.getElementById(‘pnctCancelBtn’).addEventListener(‘click’,function(e){e.preventDefault();document.pnctCnclLoad()});setTimeout(function(){var%20st=document.pnctLoadStarted;if(st>0&&((new%20Date()).getTime()-st>=14000)){document.pnctCnclLoad();alert(‘%3C%3F%3DYii%3A%3At%28%22uniprogy%22%2C+%22Unfortunately%2C+the+image+search+is+not+available.%22%29%3F%3E’)}},15000);var%20e=document.createElement(‘script’);e.setAttribute(‘type’,’text/javascript’);e.setAttribute(‘charset’,’UTF-8′);e.setAttribute(‘src’,’//postila.ru/post.js?ver=1&m=b&rnd=’+Math.random()*99999999);document.body.appendChild(e)})());”>

Инструкция по эксплуатации

Чему учит эксплуатационная инструкция? Она обязательна к прочтению новоявленным владельцам цепной пилы Husqvarna, однако и бывалым будет интересно изучить особенности данного агрегата.

Устройство бензопилы

Основные разделы руководства:

Схема, сборка, деталировка бензопилы.
Характеристики модели 135.
Комплектация бензопилы “Хускварна” 135.
Меры предосторожности.
Принципы работы с бензоинструментом.
Этапы введения в работу цепной пилы, порядок ее запуска.
Обкатка.
Техобслуживание.
Неполадки бензопилы Husqvarna 135.

Правила техники безопасности при работе пилой:

использовать средства защиты при каждой работе с бензопилой “Хускварна” 135;
проводить работы на открытом пространстве (не в помещении) при отсутствии посторонних;
выполнять работы только исправным инструментом;
соблюдать меры безопасности при заправке бензопилы (выполнять заправку пилы не ближе чем в 5 м от места проведения работ);
не разбирать работающую бензопилу.
не пилить тупой цепью;
пилить только всей шиной, не ее концом (риск отдачи).

Первый запуск

Подготовка к запуску бензопилы Husqvarna 135:

Монтируется пильная гарнитура, натягивается режущая система.
Готовится топливная смесь и производится заправка бензопилы (на 1 л бензина марки АИ-92 берется 100 мл масла для 2-х тактных двигателей от “Хускварна”.
Масляный бачок заполняется хускварновской цепной смазкой.
Проверка надежности крепежей.
Бензопила Husqvarna запускается согласно указаниям в руководстве.
При работающем двигателе проверяются: холостые обороты; срабатывание цепного тормоза; подача цепной смазки.

Техобслуживание

Техническое обслуживание включает в себя:

Работы по очистке бензоинструмента: корпус, фильтр, свеча, звездочка, гарнитура, карбюратор.
Смазочные работы: звездочка, редуктор.
Заточка режущей цепи.
Ремонтные и наладочно-отладочные работы.

Основные неполадки и их устранение

Бензопила глохнет, обороты падают:

низкое качество горючей смеси;
воздушный фильтр необходимо очистить или заменить;
выход из строя свечи зажигания;
проблемы с карбюратором.

Husqvarna 135 не заводится, причины:

топливный бак пустой;
низкое качество топлива;
не настроен или засорен карбюратор;
оборван высоковольтный кабель;
не соблюдена процедура запуска;
проверьте работоспособность свечи;
не работает зажигание;
почистите или замените фильтр;
поршневая изношена.

Обкатка модели Husqvarna 135 16 X-Torq

Для того, чтобы новая бензопила Husqvarna 135 прослужила как можно дольше и не беспокоила своего владельца непредвиденными поломками, нужно правильно обкатать недавно купленный садовый инструмент.

Для этого нужно действовать в таком порядке:

Вначале потребуется приготовить подходящую топливную смесь, разбавлять которую нужно только в той пропорции, которую указывает производитель модели

При этом, отдельное внимание стоит уделить выбору моторного масла. Чтобы избежать серьезных поломок бензиновой пилы в дальнейшем, лучше всего постоянно использовать для приготовления горючего фирменное масло Husqvarna

Оно содержит все нужные компоненты, которые облегчат запуск мотора, сократят объемы выбрасываемых им отработанных газов, а также защитят ЦПГ двигателя от коррозии и нагара. Разбавлять масло нужно в чистом бензине марки АИ-92, купленном на проверенных АЗС;
После этого нужно внести масло для смазки цепи. Для этого в устройстве бензопилы Husqvarna предусмотрен отдельный бачок;
Затем нужно завести пилу, действуя строго по указаниям в руководстве по эксплуатации. После первого запуска двигатель садового инструмента примерно 15 минут должен проработать на холостых оборотах. При этом каждые 30–45 секунд оператор должен несколько раз резко нажимать на курок газа;
Далее можно приступать распиливанию тонких веток. Работать сразу с толстой древесиной запрещено, так как повышенная нагрузка на двигатель бензопилы приведет к образованию заусенцев на стенках цилиндра ДВС;
Распиливать тонкую древесину нужно до полной выработки первого бака. Затем потребуется заправить модель еще раз и приступить к работе с более толстой древесиной.

Описание

Этот вопрос задают себе те пользователи, которые планируют покупку шведской цепной бензопилы “Хускварна” и сталкиваются с самыми противоположными отзывами действительных владельцев этой техники.

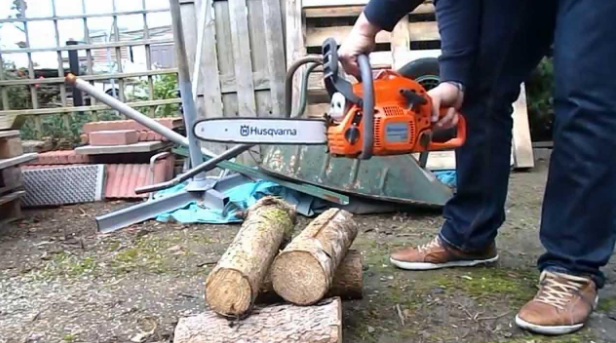

Бензопила Husqvarna в работе

Оказывается не каждая бензопила с меткой Husqvarna может похвастать своей оригинальностью, т. е. принадлежностью к торговой марке Husqvarna. Китай работает неустанно и выпускает китайские бензопилы с логотипом “Хускварна”, по внешнему виду мало чем отличимые от оригинала!

Основные отличия оригинала от подделки:

Корпус оригинальной цепной пилы яркий и глянцевый, у подделки — тусклый и матовый.
“Оригиналка” имеет идеально прилегающие части корпуса, фальсификат имеет щели, люфт важных узлов и прочие несоответствия.
Бирка из металла с выбитым на ней серийным номером — прерогатива оригинальных цепных мотопил Husqvarna.
Обращаем внимание на название бензопилы: надписи и цифры, стоящие после букв ХР свидетельствуют о китайском происхождении пилы.
Оригинальная мотопила “Хускварна” не продается на базаре и стоит не ниже, чем 50000 руб.

Ремонт пил Хускварна

Сразу оговоримся: эта техника, несмотря на не очень большое количество деталей – высокотехнологичная, а запчасти на нее весьма дорогие, поэтому желательно любой ее ремонт производить в сервисном центре Husqvarna. Просто, самостоятельное вмешательство может не только лишить вас гарантии, но и привести к плачевным результатам.

Хотя есть несколько областей, в которые вы можете вмешаться, не опасаясь нанести вреда своей бензопиле.

1. Регулировка карбюратора. Мы рассмотрим ее на примере 137-й модели.

Для этого:

винтом L выставляем самые высокие обороты;
после прогревания двигателя в течение 15 – 20 сек. винтом Н устанавливаем качество смеси (если дымит – богатая и винт закручиваем, а если визжит – бедная, откручиваем);
винтом Т регулируем холостой ход, вращая его по часовой стрелке до момента начала движения цепи, затем медленно выкручиваем его до полной остановки цепи.

2. Зажигание. Устанавливать в нем нечего, его ремонт (кроме физического повреждения маховика) сводится к замене катушки (она же магнето). Здесь надо выбирать запчасть с той же маркировкой, что и на вашей пиле, даже если по посадочному месту она будет подходить. Может не совпасть угол опережения зажигания.

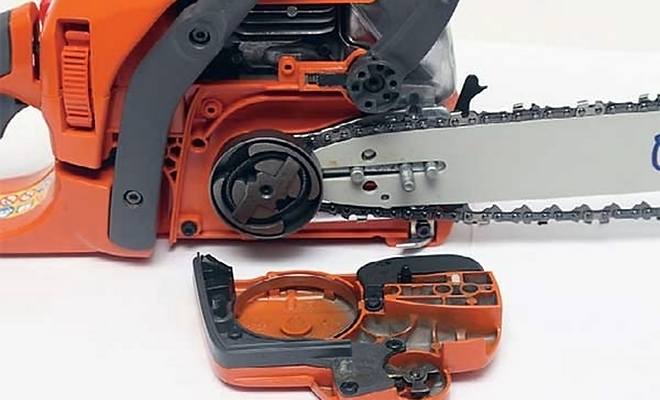

3. Ремонт сцепления. Существует негласное правило: после замены 2 пильных цепей следует заменить шину, а после замены 2-х шин – сцепление. Конечно, это не догма и в каждом отдельном случае стоит проверить работоспособность узла, прежде чем менять его, но процедуру замены сцепления (равно как цепи или шины) вы можете произвести самостоятельно.

Делать это просто:

снимите шину;
зафиксируйте поршень через свечное отверстие;
открутите сцепление;
установите новое, произведя действия в обратном порядке.

Сравнительная таблица

Модель
	cm³	kW	Nm/rpm	V	cm	тип	kg	dB(A)	m/s²	RUB
120 Mark II	38.2	1,4	2/6300		45	H37	4.85	113	2.1/2.7	10990
130	38	1.5	1.84/8000		40		4.7	116	3.72/5.5	11890
240	38,2	1.5	1.84/8000		40	H37	4.7	113	2.1/2.7	12700
120 i				36 (Li-Ion)	30	H38	2.95	101		18990
135	40.9	1.5	2/6300		40	H37	4.4	114	3.9/3.8	13990
135 Mark II	38	1.6	1.84/8000		40	S93G	4.7	116	3.72/5.5	16990
418EL		1.7		~ 230	40	H37	4.7	103		15890
420EL		1.7		~ 230	40	H37	4.7	103		16990
435	40.9	1.6	2/6300		45		4.2	114	3.8/4.2	19990
440e II	40.9	1.8	2.16/6300		45		4.4	114	3.8/4.2	20490
445e II	45.7	2.1	2.4/6300		50	SP33G	5.1	114	3.1/4.9	20990
450e ll	50.2	2.4	2.6/7200		50	SP33G	5.1	115	3.1/4.9	21490
61	61.5	2.9	3.6/6000		70		6.2	117	6.2/6.9	30990
436 LI				36 (Li-Ion)	35		2.7	106	2.2/2.4	24490
455e Rancher AT II	55.5	2.6	3.2/6600		50	H25	6	114	3.8/6.9	32990
353	51.7	2.4	2.7/6600		50	H25	5	115	3.1/3.2	29990
545 Mark II	50.1	2.7	2.95/7200		50	H25	5.3	116	3.6/4.1	39990
555	59.8	3.1	3.51/6100		51	H25	5.9	118	3.2/5.0	35990
365	65.1	3.4	3.9/6600		70	H42	6.4	114	5.7/8.0	41990
365H	65.1	3.4	3.9/6600		70	H42	6	114	3.6/3.5	63250
535i XP				36 (Li-Ion)	35	H38	2.6	106	2.5/2.8	25490
372 XP	70.7	3.9	4.3/6600		70	H42	6.3	115	5.7/8.0	44990
572 XP	70.6	4.3	4.5/8200		71	C85	6.6	120	5.0/4.1	57990
395 XP	94	4.9	5.9/6000		90	H42	7.9	115	6.5/10.2	60990
T435	35.2	1.5	1.57/7500		35	H37	3.4	114	3.6/3.9	25990
T540 XPII	37.7	1.8	1.83		40	H37	3.9	116	3.5/4.2	42390
T535i XP				36 (Li-Ion)	35	H38	2.4	106	2.0/2.4	26550
330i				36 (Li-Ion)	35	H38	2.7	106	2.2/2.4	24490

Отзыв о Хускварна 135

Стоящая своих денег пила для некоммерческого применения (дача, огород, заготовка 10-15 кубов дров). Изготовлена из приятного на вид и качественного пластика. Защищает пользователя от вибрации и имеет виброзащиту на карбюраторе, в отличие от MS180!

Производитель Хускварна, в том, что растерял покупателей и расположение пользователей виноват сам, т. к. компания выпустила линейку не очень качественных пил, а именно моделей 235,236,240- это просто очень плохие пилы!

Пила Хускварна 135, сделана на основе 435 пилы, которая чуть более мощная и предназначена для проведения более серьезных работ.

Качество изготовления Хускварны 135 хорошее, на это нареканий нет. Все продуманно и проработано до мелочей.

Обязательно прочитайте инструкцию, перед тем как начать работать. При покупке, лучше научиться у продавца как её заводить, какое заливать масло и чего не делать! Не заливайте в масляный бак, отработанное автомобильное масло, это просто издевательство над бензопилой. Я использую только оригинальные масла. У этой пилы есть собрат, бензопила Хускварна 140. Не стоит за него переплачивать, приобретайте 135-ю! В основных характеристиках практически нет разницы. Продавец утверждает, что в 140-й ниже уровень вибрации меньше, но это не критично, а вот переплатить за это можно приличную сумму.

Ниже, вашему вниманию представлено видео о Хускварне 135, из которого можно узнать её основные достоинства. Рассказывает о бензопиле опытный продавец крупной сети магазинов по продаже бензотехники.

Устройство бензопилы Husqvarna 135

Основу конструкции бензопилы составляет 2-тактный бензиновый двигатель, работающий по технологии X-Torq. Ее задача заключается в снижении количества несгораемого горючего в составе выхлопных газов. Суть работы этой технологии довольно проста, и, одновременно, максимально эффективна.

После возгорания топлива в цилиндре X-Torq, происходит опускание поршня. Во время этого открывается перепускной канал, сквозь который чистый воздух напрямую попадает в цилиндр. В результате этой технологии переработанные газы выделяются из цилиндра в виде чистого воздуха. Таким образом, мотор потребляет на порядок меньше топлива.

Для охлаждения двигателя в устройстве Хускварна 135 предусмотрена фирменная система принудительной воздушной циркуляции Air Injection. Она состоит из долговечного воздушного фильтра, свободный доступ к которому позволяет быстро заменить изношенный элемент. Фильтр дополняет устройство, распределяющее потоки воздуха при помощи центробежной системы.

Бензопила Husqvarna 135 16 оснащена 2-камерным карбюратором, который также устанавливается на 440-ой модели от шведского производителя. Для предварительной подкачки топлива в режиме холодного запуска инструмент оборудован ручным насосом.

Для управления основными механизмами модели в ее устройстве предусмотрены рычаги газа и тормоза, а также переключатель положения дроссельной заслонки. Все органы управления расположены в задней части бензопилы, в непосредственной близости от рук оператора.

За спиливание древесины отвечает шина и цепь H37 с шагом 3/8 дюйма и шириной посадочного паза в шине размером 0,05 дюйма. Длина шины для установки должна составлять 35–45 см.

Для экстренной остановки шины и пильной цепи в устройстве Хускварна 135 предусмотрен мгновенный инерционный тормоз. Он включается и выключается при помощи отдельной ручки. Для безопасности оператора в комплектацию инструмента также включен щиток, защищающий правую руку вальщика.

Среди дополнительных опций Хускварна 135 выделяется эффективная система снижения вибрации LowVib. Она состоит из нескольких резинометаллических амортизаторов, принимающих на себя колебания двигателя при его работе.

Все внутренние детали и механизмы, а также резервуары для заливки топлива и масла Хускварна 135 помещены в надежный пластиковый корпус. Он выдерживает падения с небольшой высоты и легкие удары о твердые предметы.

Профессиональные бензопилы

Husqvarna 268

Профессиональный агрегат весом 6,2 кг выдает до 4,4 л. с.

Бензопила Husqvarna 268

Бензопила оборудована всеми необходимыми системами, обеспечивающими длительную эффективную работу: “Эйр Инжекшн”, легкий старт, тормоз, антивибрационные накладки, автоматический маслонасос. Мощность пилы позволяет монтировать направляющие до 60 см.

Husqvarna 353

Бензопила идеальна для длительной эксплуатации, повышенных нагрузок, может работать в экстремальном режиме. Двухтактный ДВС выдает мощность 3,26 л. с.

Бензопила Husqvarna 353

Система X-Torq позволяет сократить потери в горючем и снизить содержание токсинов в отработанных газах бензопилы. Применяются шины 38 см. Встроен инерционный тормоз, цепеуловитель, демпферная виброзащита, маслонасос. Пила получила системы легкого запуска и очистки Air Injection. Масса бензоинструмента 5 кг.

Husqvarna 359

Масса бензопилы 5,5 кг и оборудована всеми присущими хускварновским профессиональным пилам регалиями: двухтактным двигателем на 3,9 л. с. (X-Torq), облегченным запуском, амортизирующими демпферами, цепным тормозом, системой Air Injection, масляным насосом. Монтируется режущая оснастка 13-20”.

Бензопила Husqvarna 359

Husqvarna 365

Мотор (X-Torq) номиналом 4,6 л. с. позволяет добиться определенной экономии, повышает экологичность бензоинструмента. Задействован клапан декомпрессии. двойная воздухоочистительная система “Эйр Инжекшн”, автосмазка оснастки и система торможения. Рекомендованы к использованию 18” шины. Бензопила имеет массу 6 кг.

Бензопила Husqvarna 365

Husqvarna 372 XP

Этот профессиональный инструмент позволяет развить мощность 5,27 л. с. ДВС (X-Torq), задействована система “Эйр инжекшн”, “Лоу виб”, цепная смазка, цепной тормоз. Длина шины 45 см. Весит устройство 6,1 кг.

Бензопила Husqvarna 372 XP

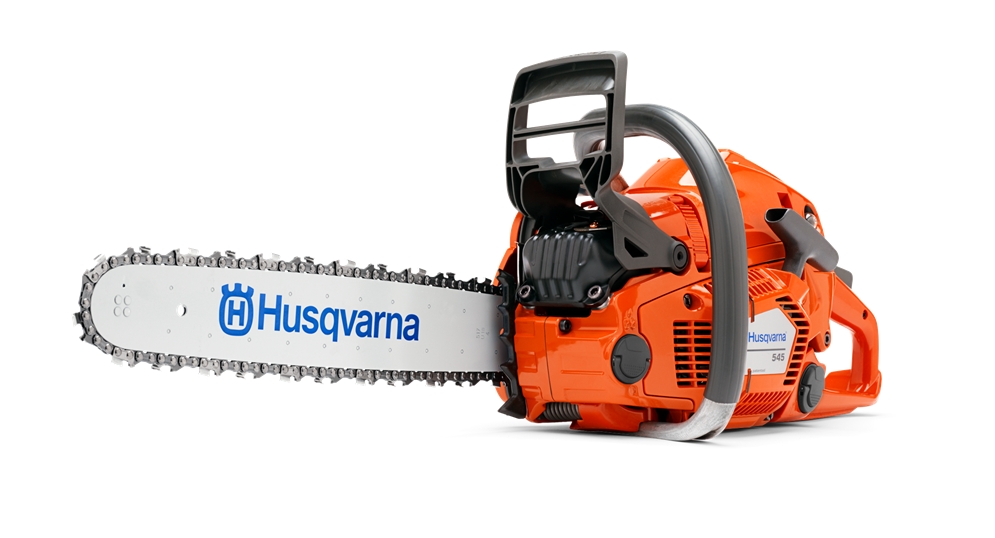

Husqvarna 545

Масса агрегата — 4,9 кг, допустимая длина направляющей 13-20”. Бензиновый силовой агрегат X-Torq выдает 3,4 л. с., встроен декомпресор, запуск от пускового тросика. Задействованы системы торможения, виброгашения, очистки воздуха, цепной смазки.

Бензопила Husqvarna 545

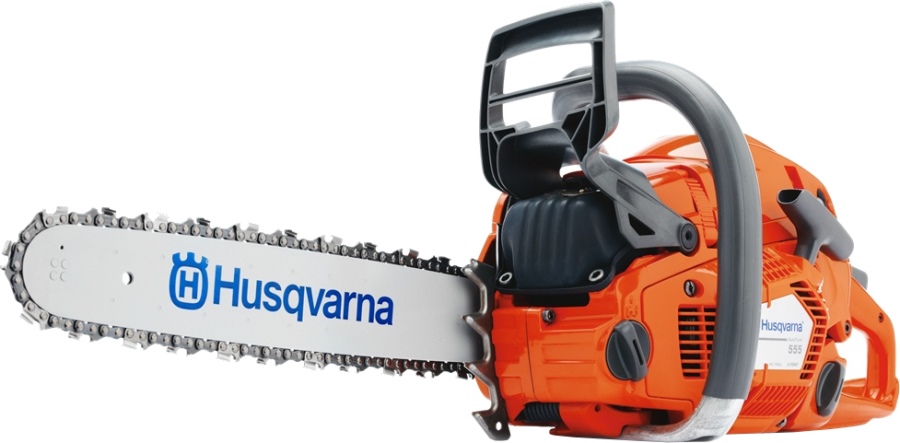

Husqvarna 555

Агрегат весит 5,6 кг. Силовая установка (X-Torq) позволяет получить до 4,21 л. с. Этого вполне достаточно, чтобы закрепить пильную гарнитуру 13-24 дюйма. Бензопила оборудована следующими инженерными новинками: система виброгашения LowVib, двойной очистки Air Injection, подачи смазки, тормозом цепи.

Бензопила Husqvarna 555

Husqvarna 562 XP

Эта бензопила еще более усовершенствована. Ее мотор создан с применением сразу двух инноваций: RevBoost — мгновенный набор оборотов, и X-Torq — чистый выхлоп + экономия расхода топлива.

Бензопила Husqvarna 562

Мощность пилы 4,76 л. с., что позволяет ставить шины длиной 38-71 см. Остальные характеристики стандартные: автоматический маслонасос, тормозная система, виброгашение.

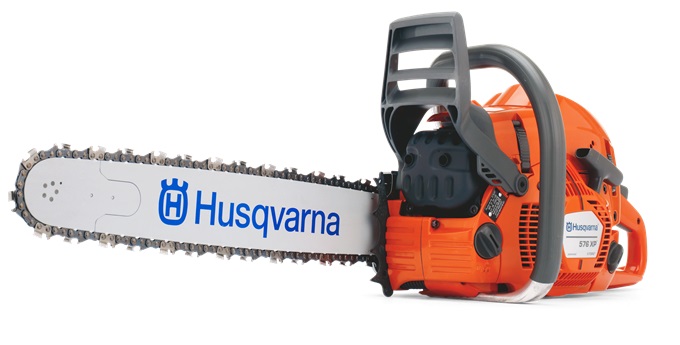

Husqvarna 576 XP

Данная модификация весит 6,6 кг (без режущего узла), двухтактный мотор вырабатывает мощность 5,7 л. с. Могут использоваться пильные шины размером от 38 до 71 см. В остальном агрегат полностью соответствует своей линейке, включая полезные функции.

Бензопила Husqvarna 576 XP

Описание

Бензопила Husqvarna 135 не предназначена для длительных нагрузок, однако незаменима в частном доме, на даче. Ее “начинка” усовершенствована, благодаря чему сам инструмент отличается повышенной надежностью и долговечностью, пользуется спросом у владельцев дач и коттеджей. Двухтактный двигатель внутреннего сгорания оборудован уникальной системой X-Torq, которая обеспечивает максимально полное сжигание газов, что приводит к снижению (на 20%) расхода топливной смеси и уменьшению содержания вредных веществ (до 70%) в выхлопных газах.

Бензопила Husqvarna в работе

Мощность силового агрегата небольшая — 2,04 л. с., этого вполне достаточно для осуществления бытовых задач. Для облегчения запуска бензопилы “Хускварна” 135 при любой температуре была встроена система Smart Start, кроме того ручной стартер оборудован инерционной пружиной, снижающей усилие оператора при рывке.

Снижение уровня вибрации было достигнуто встроенными накладками и демпферами. Подача цепного масла к гарнитуре осуществляется посредством насоса и маслопроводящих каналов. Система безопасности выражена тормозной системой и защитой для рук оператора. Производитель рекомендует использовать для распиловочных работ направляющую длиной 40 см, но, при необходимости всегда можно воспользоваться шиной на 35 или 45 см. Многие владельцы бензопил отдают предпочтение модели 140, а не 135, она немного мощнее, хотя вес остается прежним.

Преимущества бензопилы Husqvarna 135:

Малый вес (4,4 кг. без режущей гарнитуры).
Небольшие размеры.
Используются шины разной длины, в приоре размер 40 см.
Ремонтопригодность.
Система X-Torq.
Запуск с системой Smart Start.
Инерционная двойная очистка с “Эйр Инжекшн”.
Карбюратор Zama EL 41.
Система гашения вибрации “Лоу Виб”.
Эффективная тормозная система.
Можно выполнить ремонт своими руками.

Регулировка карбюратора

Регулировка карбюратора обеспечивает правильное отношение количества подаваемого топлива и количество подаваемого воздуха в камеру сгорания двигателя. Прежде чем начать регулировать карбюратор, необходимо:

Проверить воздушный фильтр. Зачастую засорение фильтра вызывают перебои в работе бензопилы (таких случаев более 50% и простая прочистка «спасает» от ненужных регулировок карбюратора);
Убедиться в том, что смесь топлива и масла приготовлена правильно. Соотношение бензина (рекомендуется использовать 95й или качественный 92й) и масла должно быть в пределах от 1 к 50 до 1 к 40. Используйте только качественные топливо и масло! На любом техническом сервисе вам скажут, что значительная часть проблем с бензопилами возникает из-за некачественного топлива. Проблемы с холостым ходом бензопил или с оборотами при работе — в этом числе.
Убедиться, что топливно-масляная смесь приготовлена не ранее, чем 7-10 дней назад. Давно приготовленная смесь постепенно «деградирует». Следует размешивать топливо в небольших по объему емкостях.
Проверить натяжение цепи. Перетянутая цепь может препятствовать холостому ходу шины.

В случае, если все условия выполнены — можно приступать к регулировке карбюратора. Для этого используется винт регулировки холостого хода таким образом, чтобы цепь не двигалась на холостом ходу

Регулировочный винт следует вращать осторожно, примерно на 1/16 оборота, чтобы «поймать» момент, при котором мощность пилы максимальная, но прокручивания на холостом ходу не происходит. При возникновении затруднений следует обратиться в сервисный центр

Как отличить подделку бензопилы Хускварна?

Мы можем с большой долей вероятности предположить, что значительная часть негативных отзывов о бензопилах Хускварна относится именно к ним. А новые пилы, продаваемые с рук за смешные деньги – на 99,9% именно такие.

На всех оригинальных Хускварнах на корпусе устанавливается металлический шильдик.

Фотографии описанных в статье пил также могут служить для проверки подлинности: кроме цвета и фактуры на подделках иная форма корпусов, нет отлитых обозначений на кожухе, корпусах отдельных узлов и.т.п.

На видео эти и другие моменты:

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами

Мощные и надежные пилы

Серия универсальных бензопил, разработанных для требовательных заказчиков, специалистов по уходу за деревьями и лесорубов. Все они обладают новаторским дизайном, сниженным энергопотреблением и неповторимой мощностью для использования в самых разных условиях.

Husqvarna 353

Высокопроизводительная пила Husqvarna 353 — это симбиоз системы очистки забираемого воздуха и надежного, состоящего из трех частей, коленного вала. Комбинированное управление дроссельной заслонкой, топливный насос и технология Smart Start обеспечивают легкий запуск как на «холодную», так и на горячем двигателе. Защелки на крышке цилиндра сэкономят время при обслуживании, чистке или замене свечей. Демпфер для защиты кистей рук и антивибрационная система позволяют без устали трудиться на протяжении всего дня.

Husqvarna 545 Mark II

Второе поколение бензопилы Husqvarna 545 — это агрегат объемом 50 куб. см, отлично подходящий для валки и раскроя небольших и средних деревьев. Эта долговечная пила, предназначенная для лесозаготовительных бригад обладает повышенной мощностью и компактной конструкцией. Множество инновационных функций гарантируют комфортную и эффективную работу от сезона к сезону.

Husqvarna 555

Воплощение мощи способной одержать верх в любых сражениях. Не будучи профессиональной моделью эта пила заслуживает пристального внимания, так как имеет ту же конструкцию, что и популярная профессиональная пила 562XP, являясь её слегка упрощённой модификацией.

Husqvarna 365 (Husqvarna 365 — рейтинговая модель профессионального уровня)

Это бензопила проверенна временем и самыми трудолюбивыми фермерами и садовниками в мире. Сочетание небольшого веса и высокой мощности делают её пригодной для самых разных сфер деятельности. На протяжении всего времени выпуска Husqvarna 365 получает наивысшие оценки и практически не имеет негативных отзывов.

Husqvarna 365H (Хускварна с рогами)

Husqvarna 365H оснащена комбинированным управлением дроссельной заслонки остановки двигателя, а также высокими рукоятками с функцией поворота. Модель предназначена для работ в глубоком снегу, в условиях низких (до -40 градусов) температур. Небольшой вес и отсутствие выхлопа в сторону пильщика делают её одним из лидеров среди бензопил данного класса.

Husqvarna 565

Husqvarna 565 способна работать быстро и эффективно не смотря на длинную пильную шину. Отличная система охлаждающая и улучшенная системы фильтрация позволяют вам решать самые сложные задачи. Оснащенная модернизированными функциями AutoTune и Air Injection и, обладающая низкой вибрацией, 565 годится для безопасной и, в то же время, резвой работы.

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой

Объявление:

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.

Инструкция по эксплуатации

Инструкция несет ознакомительную функцию, знакомит владельца бензопилы с возможностями и особенностями инструмента:

Этапы сборки, устройство “Хускварны”.
Безопасность.
Комплектность.
Таблица с характеристиками.
Способы работы.
Подготовка бензопилы к работе, приработка.
Техобслуживание.
Неисправности.

Устройство бензопилы

Техника безопасности при работе бензопилой:

использовать средства защиты: очки. перчатки, удобную одежду и обувь, беруши и т. д.;
не курить возле бензопилы;
заправлять инструмент вдали от рабочей зоны;
убрать из рабочей зоны посторонних;
не пилить неисправной пилой;
не разбирать включенный инструмент.

Первый запуск

Перед работой бензопилой необходимо:

Приготовление топлива (соотношение, как разводить). Топливная смесь готовится из моторного масла и бензина, пропорция 50/1. Сколько это в литрах: 1 л бензина и 0,1 л моторного масла (только 2Т). Готовую смесь лучше сразу использовать, т. к. она не хранится дольше месяца.
Залить смесь в топливный бачок.
Проверка крепежей.
Запуск бензопилы.
Проверка работоспособности следующих систем: подачи смазки; торможения; холостых оборотов.
Провести обкатку. Приработка позволяет притереться всем движущимся частям бензопилы при минимальных нагрузках. Время обкатки — 10 часов.

Техобслуживание

Обслуживание бензопилой включает:

Чистка:
Замена рабочей звездочки.
Заточка цепи.
Регулировочные работы: карбюратор; зажигание.

Основные неисправности и их устранение

Почему не заводится бензопила Husqvarna:

пустой бак;
некачественная топливная смесь;
не отрегулирована система зажигания;
не настроен карбюратор;
отсоединен/оборван высоковольтный провод;
выход из строя поршневой группы;
требуется чистка или замена свечи;
загрязнен фильтр.

Цепная пила глохнет при нажатии на газ, причины:

фильтр засорен;
примеси воды в топливе;
проблемы свечи зажигания;
требуется регулировка карбюратора.

Как настроить

Перед началом и в процессе эксплуатации инструмент требует настройки и регулировки. Сделать это можно самостоятельно, руководствуясь инструкцией и технологической картой. В зависимости от сложности поломки ремонт бензопилы проводится в домашних условиях или в специализированной мастерской.

Чтобы продлить ресурс двигателя и повысить производительность инструмента, необходимо заправлять его правильно приготовленной топливной смесью. Она состоит из 20 частей бензина А-95 и 1 части качественного моторного масла. Приготовленное топливо нельзя хранить больше месяца, т. к. оно теряет свои характеристики.

Для этого нужно использовать шаблон, определяющий степень провисания режущего устройства. Цепь натягивается винтом так, чтобы держалась плотно, не провисая, свободно прокручиваясь рукой по шине в выключенном состоянии. Для достижения желаемого результата делается по ¼ оборота в ту или иную сторону.

Первичная регулировка карбюратора бензопилы Хускварна производится на предприятии-изготовителе. Она рассчитана на летний период эксплуатации на рекомендованном топливе. Последующие настройки осуществляются перед переходом на зимнее топливо и при ухудшении показателей работы двигателя (густая копоть, снижение оборотов, остановка во время распила). Если желаемого результата достичь не удается, следует прочистить шланг, заслонки и заменить топливный фильтр.

Основные неисправности и ремонт

К основным неисправностям, которые может иметь бензопила Husqvarna 135, можно отнести следующее:

отсутствие искры при запуске пилы, либо перебои в искрообразовании при работе;
проблемы с подачей топлива в цилиндр двигателя;
отсутствие либо снижение подачи масла на цепной механизм;
неисправности стартера бензопилы;

Если принимать во внимание отзывы владельцев Хускварна 135, у этой модели зачастую срезает шпонку, которая устанавливается между коленчатым валом и маховиком, что приводит к смещению маховика и нарушениям в системе искрообразования. Решить проблему можно заменив шпонку

Признакам такой неисправности, является то, что при видимой исправности пилы, т. е. будет наблюдаться искра и подача топлива в цилиндр, бензопила не будет заводиться либо будет, но при этом двигатель будет работать в обратную сторону.

Все остальные проблемы, можно решить проведя диагностику своими руками или обратившись в сервисный центр.

Заключение

Модель в целом успешно продолжила концепцию практичной и сбалансированной по характеристикам бензопилы. Но отмечаются и негативные стороны радикальной модернизации техники в соответствии с современными требованиями. Наиболее ярко изменения проявились в силовой начинке Husqvarna 135, которая стала производительнее и энергоэффективнее, но также обзавелась и слабыми местами. По сравнению с прежними модификациями этой линейки, модель стала сложнее и требовательнее. Доработка двигателя обеспечила высокую и стабильную производительность, но при этом заставила пользователей глубже вникать в тонкости взаимодействия отдельных технических компонентов силовой платформы. Впрочем, как и раньше, смириться с недостатками техники Husqvarna помогает наличие широкого функционала и высокий уровень безопасности. Отчасти компенсирует возможное негативное впечатление от разработки и невысокая стоимость. На российском рынке данная бензопила доступна в среднем за 12-13 тыс. руб. На фоне прямых конкурентов это невысокий ценник даже по меркам среднего класса. Для сравнения: полупрофессиональные модели могут стоить и более 20 тыс. при условии, что их выпустил производитель такого же уровня.

Список источников
