Управление освещением с использованием импульсного реле

Схемы подключения импульсных реле

Средства автоматики могут применяться как для управления освещением в отдельных помещениях, так и для всего здания (квартиры, офиса, прочее). Конечно, схемы подключения будут иметь отличия, но принцип действия всей системы сохранится – управление происходит от электрического импульса.

Разница будет заключаться в количестве осветительных групп (для каждой свое реле) и наличии общих для всех помещений кнопок включения и отключения.

Простейшая схема для одиночных помещений

Самым простым способом подключения импульсного реле является приведенная ниже схема:

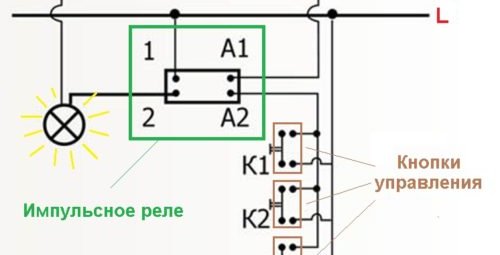

Примерная схема подключения импульсного реле с управлением через три кнопки

В данном варианте управление производится через фазный провод L. Но если кнопки подключить к нулевому проводнику N, а клемму устройства А1 замкнуть на фазу, схема сохранит свою работоспособность.

Данная схема идеально подходит для отдельных комнат или кабинетов, не имеющих нужды в централизованном управлении. Количество кнопочных выключателей не влияет на результат, монтаж усложняется только на прокладку проводов для их подключения.

Схема, предусматривающая общее управление

Данный способ подключения позволяет осуществлять контроль над работой нескольких импульсных реле из одного места. То есть можно одной кнопкой активировать несколько групп освещения и точно так, другой кнопкой отключить их все сразу.

Схема подключения нескольких импульсных реле с централизованным управлением

Клавишей «Вкл» напряжение с фазного провода подается на клеммы Y1 всех импульсных реле, производя замыкание силовых контактов 11-14. Далее управление каждой группой происходит посредством местных кнопок. Для общего отключения осветительной сети, нужно нажать клавишу «Откл», которая передаст электрический импульс на клеммы Y2.

Важно знать, что повторная подача сигнала на клеммы Y1 и Y2 не даст обратного эффекта и кнопкой «Вкл» невозможно произвести отключение схемы, как нельзя ее включить клавишей «Откл». Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте

Обычно элементы централизованного управления устанавливают возле входной двери, чтобы иметь возможность одним движением включить/выключить свет на всем объекте.

Схема подключения электронного импульсного реле

Данная схема мало отличается от подключения электромеханических моделей. Размер изделия позволяет поместить его не только в электрощит, но и в распределительную коробку непосредственно в обслуживаемом помещении. Это обеспечит дополнительную экономию на прокладывании электропроводки.

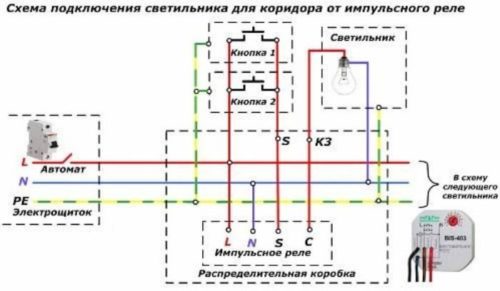

Схема подключения светильника через электронное импульсное реле

Подобная схема подключения в обязательном порядке прилагается в описании изделия, либо непосредственно на его корпусе. Это хорошо видно на приведенном ниже фото:

Изображение электрической схемы на корпусе электронного реле

Согласно данному руководству синий и черный проводники идут на подключение светильника, а красный и коричневый – на кнопки управления.

Конструкция и принцип работы промежуточного реле

Это изделие можно сравнить с миниатюрным магнитным пускателем, количество групп контактов в котором определяется схемой, где он применяется его функциональным назначением.

Не во всех схемах они могут применяться для коммутации цепей электропитания основное их назначение, передача сигналов управления. Это связано с тонкими пластинами контактной группы, редкие модели способны пропускать длительное время рабочий ток выше 10 А.

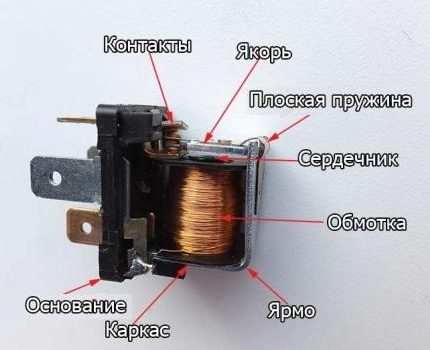

Классическая конструкция малогабаритного промежуточного реле включает в себя следующие элементы:

Основание, на котором крепятся все составляющие;
Электромагнитная катушка с сердечником;
Подвижная пластина с рычагом для смещения подвижной группы контактов;
Пружина привода рычага в исходное состояние после снятия управляющего напряжения с обмотки катушки;
Панель с группой контактов;
Клеммы на основании для подключения проводов к контактам коммутации и катушки.

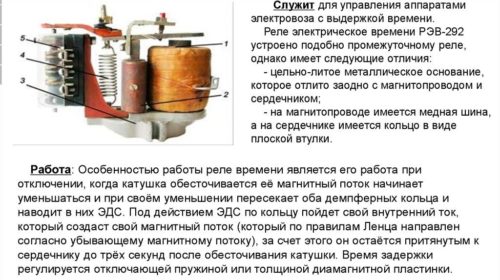

Как пример разновидности можно привести конструкции промежуточного реле в системе управления тепловозов.

Виды систем управления

Для контроля освещения могут использоваться различные устройства, которые работают за счет получения импульсов от ПДУ. Их можно разделить на:

Инфракрасные;
Радиоволновые;
Импульсные.

Эти беспроводные технологии помогут Вам управлять внутренним и наружным освещением из одной определенной точки. Панель подключается к проводам светильников и обеспечивает плавное переключение между источниками света.

Фото — конструкция схемы с датчиками движения

Для управления наружным освещением (автостоянки, скверов города, складов) удобнее всего пользоваться инфракрасными системами. ИК-пульт для ламп является прототипом стандартного ПДУ для телевизионной аппаратуры. Они доступные и просты в использовании, но вместе с этим не лишены недостатков. В частности, ИК-системы управления освещением будут работать только, если источники света расположены в пределах видимости (до 10 метров от пульта в зависимости от мощности передатчика сигналов). Это не всегда удобно, в частности, если требуется контроль освещения в другой части двора или склада. Поэтому сейчас многие компании выпускают ПДУ на оборудование, который значительно усиливает импульс, придавая ему дополнительной мощности.

Фото — принцип работы ик-системы

После того, как данный модуль получает инфракрасный сигнал, он его преобразовывает в радиоволновый и перенаправляет на следующий контроллер. Такое диспетчерское беспроводное управление внутренним и уличным освещением помогает контролировать работу ламп с двух мест и более.

Инфракрасные проходные выключатели получили широкое использование в контроле коридоров и лестничных площадок. Часто принципиальная схема устройств включает в себя датчик движения, основанный на принципе распознания тепла человеческого тела. Такое интеллектуальное управление позволяет отключать свет, если в комнате или проходе никого нет и сразу зажигать его при появлении там человека. Иногда они также дополняются ультразвуковыми индикаторами, которые помогают увеличить эффективность работы.

Фото — выключатели на контрольной панели

Управление освещением по радиоканалу используется довольно часто благодаря широкой области действия. Такая система состоит из приемника сигналов (он же контроллер) и пульта для автоматического управления освещением. Пульт отправляет на сенсор приемника импульс, при помощи которого устройство отключает или, наоборот, включает свет. Достоинством технологии является широкий спектр действия, можно управлять выключателями из разных комнат, но в то же время, они имеют довольно высокую стоимость. У них большая мощность, поэтому их можно эксплуатировать на больших пространствах.

Наиболее часто управление различным освещением выполняет импульсное реле. Это устройство может монтироваться в щиток или непосредственно в выключатель. Это идеальный вариант для большого жилого здания, где расположено множество лестниц или тамбуров, т. к. многие современные модели выпускаются с таймером.

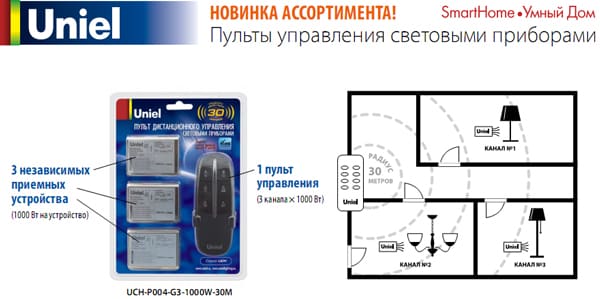

Фото — трехточечный пульт для системы Умный дом

Таймер обеспечивает контроль времени, которое светит лампа. К примеру, для подъезда нужно чтобы лампочка светилась примерно 8 часов в вечернее время суток, но часто её просто забывают выключить, как результат – слишком большой расход электрической энергии. Пускатель, настроенный на определенный интервал работы, автоматически разорвет цепь.

Фото — контроль работы с планшета

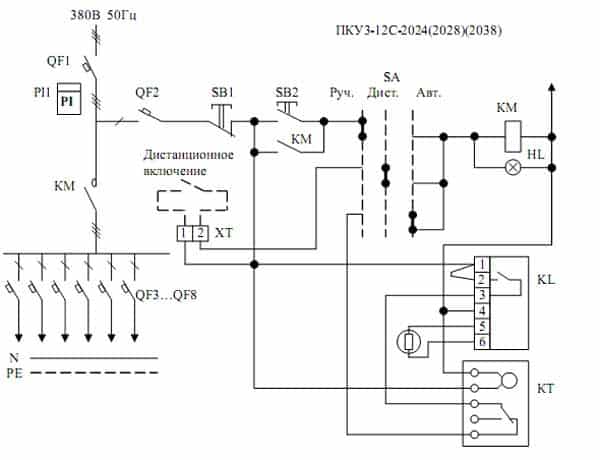

Любое управление освещением поможет обеспечить ящик типа ЯУО, который используется для ручного и дистанционного (с пульта, с компьютера или даже телефона) контроля над электросвещением. Таким сборным контактором можно пользоваться и в квартире, но тогда нужно будет выделить место под установку ящика. Какие технические характеристики имеют домашние ЯУО:

Рабочий ток	Трехфазный, переменный
Максимальный ток, А	200
Частота, (при 200 А), Гц	50
Напряжение, кВт	380
Максимальный уровень освещенности, Лк	2000
Минимальный, Лк	5

Главным достоинством использования готового сборного ящика является возможность управления светодиодным, люминесцентными и прочими типами светильников. Также он легко устанавливается своими руками.

Фото — стандартный ЯУО

Купить такой щит или блок АСУНО-GSM, AVR или PIC для управления освещением улиц или дома можно в специальных электротехнических магазинах. Цена зависит от типа системы и её возможностей, по принципу, радиоволновые устройств более дорогие, нежели инфракрасные. Перед покупкой желательно разработать проект расположения групп светильников, так можно будет подобрать схему под собственные потребности.

Фото — использование АСУНО-GSM

Управление и работа бистабильного реле

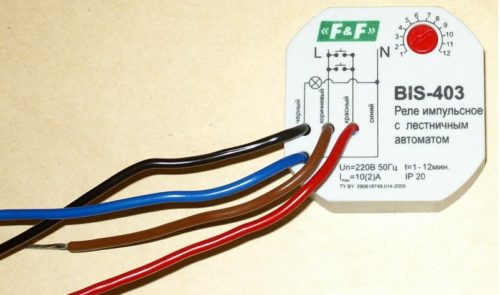

Отзыв был бы не полным, если бы я не проверил это чудо белорусской автоматики в действии.

Управляется всё одной или несколькими параллельными кнопками для звонка, или любыми другими выключателями без фиксации. Это основное преимущество такого выключателя – включать/выключать свет можно из разных мест. Импульсное реле – основной конкурент проходного переключателя, особенно в тех местах, где точек включения освещения – 3 и более.

Проверка показала, что таймер работает прекрасно (время устанавливается маленькой плоской отверткой), включение-выключение нажатием кнопки тоже радует.

Но вот загвоздка, которая превратилась в проблему. Согласно руководству по эксплуатации, для включения на постоянное горение (непрерывный режим), надо нажать на кнопку дважды за 1 секунду. То есть, так запрограммирован контроллер. Даже временные диаграммы приведены, подтверждающие это правило. Но! никак не хотело реле не выключаться, извините за сумбур.

Торжественно сообщаю, что фирма F&F в инструкции (или в прошивке контроллера) допустила, мягко говоря, неточность, которая попортила мне нервы. В результате появилась проблема с выключением, точнее с включением в непрерывный режим. Опытным путем было обнаружено, что:

Для включения бистабильного реле BIS-413 в непрерывный режим надо нажать и удерживать кнопку более 1 секунды.

Хотел задать вопрос производителю, но что-то не смог пройти капчу у них на сайте. Ну да ладно, у кого такая проблема будет – выйдет на СамЭлектрик. Надеюсь, поисковики не подведут.

А вот картинка из второй (исправленной) инструкции, которую можно скачать в конце статьи. На временной диаграмме видно, что для того, чтобы включить свет надолго, надо нажать клавишу более 2 сек. Однако, ошибка в тексте инструкции не исправлена – там по-прежнему сказано о двукратном нажатии. Такой вот косячок.

Но мы с вами теперь точно знаем, где истина.

Временная диаграмма (реальная) работы импульсного реле

Вот и обещанная инструкция, которую можно скачать и с сайта производителя. Точно такая же инструкция прилагалась и к самому лестничному выключателю.

А это второй вариант, частично исправленный:

Одноклавишный и двухклавишный выключатели

Начну, с самого распространенного управление освещением с помощью одноклавишных и двухклавишных выключателей. Кстати, в продаже имеются и трехклавишные, но они многим пользователям не симпатичны, так как у них слишком узкие клавиши. Для частого использования это слишком не удобно. Данные выключатели используются в большинстве случаев в небольших помещениях без дополнительной автоматики.

Обратите ваше внимание на то, что большинство выключателей рассчитаны на ток 10А! Про это многие забывают, нагружая их излишней нагрузкой или еще хуже через них, на прямую, подключают мощное оборудование. Не делайте так! Если вы хотите использовать такие выключатели для подключения электрооборудования, используйте дополнительную автоматику, например силовое реле

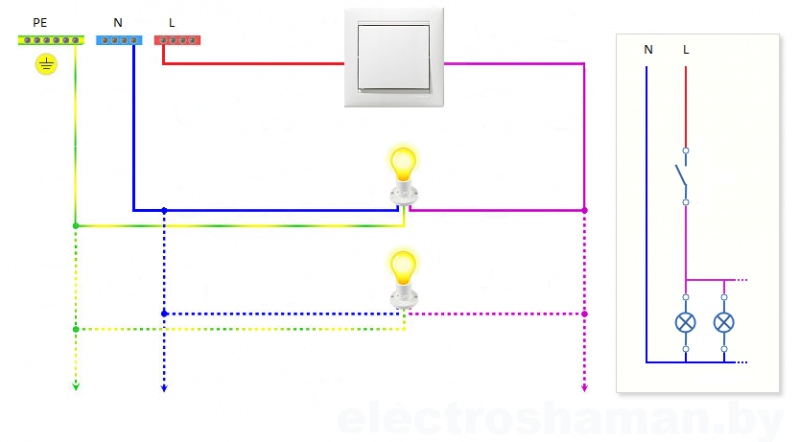

Схема подключения одноклавишного выключателя довольна проста, и приведена ниже

Как видно из схемы, фазный провод (L) идет через контакт выключателя (это очень важно, фаза должна идти “в разрыв”), а нулевой (N) провод идет на прямую к источнику освещения (лампочки)

Практически во всех современных светильниках предусмотрено подключение заземляющего провода (PE), однако, будьте внимательны при его подключении и не перепутайте с другими проводами (нулем и фазой), а в случае отсутствии “земли” в электропроводке (касается старых зданий) ни в коем случае не используйте вместо нее нулевой провод.

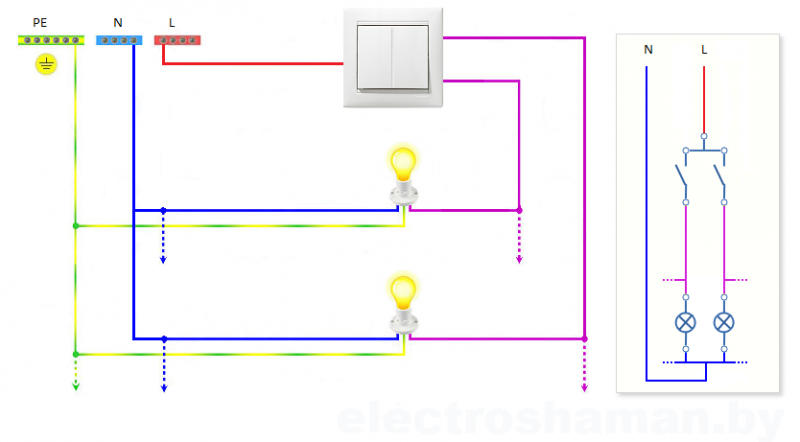

Схема подключения двухклавишного выключателя практически аналогична схеме одноклавишного. Позволяет управлять с одного места двумя группами освещения или группами ламп светильника (например люстры).

Примеры эффективного использования

В продаже представлены различные варианты устройств, включая реле с таймером. Они способны автоматически выключать освещение через определённый промежуток времени. На выбор предлагают механические и электронные модели, обладающие широким спектром применения.

Реле с соленоидами или катушками из-за особенностей своей конструкции не могут использоваться самостоятельно. Управление выполняется внешне с помощью выключателей с кнопками или клавишами. Он отличается от стандартного тем, что у него только одна стабильная позиция. Его достаточно нажать один раз, чтобы сработало реле, после чего он возвращается в исходную позицию. При кратковременном нажатии цепь замыкается, и этого достаточно для срабатывания катушки реле.

Такая особенность позволяет подключать к одной катушке неограниченное число выключателей. Это позволяет решать любые задачи по размещению источников света и других потребителей электричества. Ограничений по конкретному месту установки импульсного реле также никаких нет.

Импульсные реле имеют широкую сферу применения, благодаря некоторым особенностям:

Небольшой ток, поэтому подходит любая кнопка включения.
Наличие индикатора для проверки состояния электросети.
Многочисленные варианты исполнения для любой ситуации.

Современные однопозиционные выключатели оснащаются светодиодом, выступающим в качестве индикатора включения. Одного взгляда на него достаточно, чтобы проверить состояние освещения. Благодаря этому импульсные реле располагаться даже в удалённых местах, откуда не видно само помещение. Специалисты помогут подобрать конкретную модель в зависимости от условий эксплуатации.

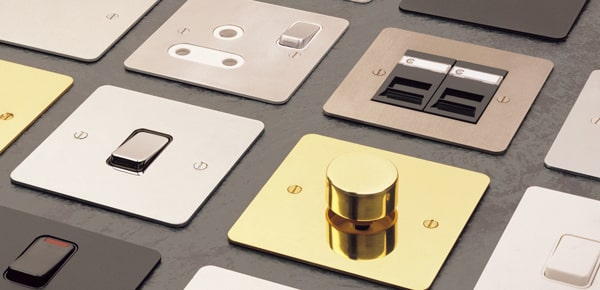

Производители предлагают широкий ассортимент выключателей, отличающихся конструктивными особенностями и дизайном. Различия касаются следующих аспектов:

Врезные и накладные способы компоновки.
Обширная цветовая палитра.
Одно-, двух- и трёхкнопочное исполнение.

Импульсные реле с двумя или тремя кнопками способны управлять освещением в разных электросетях. Из одного места можно выключать или включать сразу несколько групп осветительных приборов. Такие устройства устанавливаются для управления светом, жалюзи и другими электронными элементами. Благодаря разнообразию дизайна также удаётся подобрать подходящий вариант для конкретного интерьера.

Подключение промежуточного реле в схемы с нагрузкой различного назначения

В первую очередь проверяется работоспособность реле, для этого подключают контакты катушки ( 13 и 14) к источнику питания, при этом слышен характерный щелчок переключения контактов.

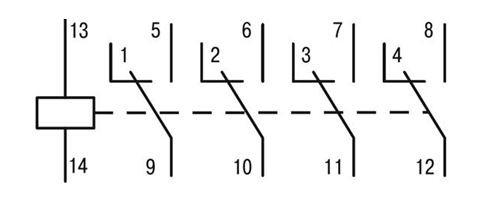

На данной схеме контактора показано положение при отсутствии питания на катушке.

При подаче напряжения 220, 24 или 12в контакты 9 – 10 – 11 – 12 замкнутся на соответствующие пары 5 – 6 – 7 – 8.

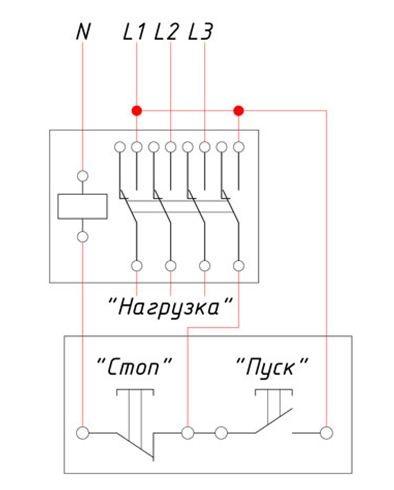

В данной схеме подключения реле исполняет роль контактора распределяющего подачу питания на элементы нагрузки.

Нейтральный провод напрямую подключен к одному из контактов катушки;
Фаза подключается через нормально замкнутую кнопку «Стоп», работающую на размыкание цепи;
Последовательно кнопки «Стоп» включается кнопка пуск, разомкнутая в нормальном состоянии и работающая на замыкание цепи;
Второй контакт кнопки пуск подключается к фазе;
Фазы подключаются к нормально разомкнутым контактам;
Нагрузка к нормально замкнутым контактам;
Один из контактов выхода к нагрузки подключается между кнопкой пуск и стоп, после пуска схема обеспечит постоянную подачу напряжения на катушку, контакты будут замкнуты. Отключение реле и нагрузки произойдет при разрыве цепи кнопкой «Стоп».

В качестве нагрузки могут быть самые разные электромеханические элементы, для подключения нагрузки большой мощности промежуточные реле управляют работой магнитного пускателя с контактами способными пропускать большие токи. Промежуточные реле может управляться датчиками, освещенности, терморегулятором или датчиком движения в зависимости от функционального назначения схемы.

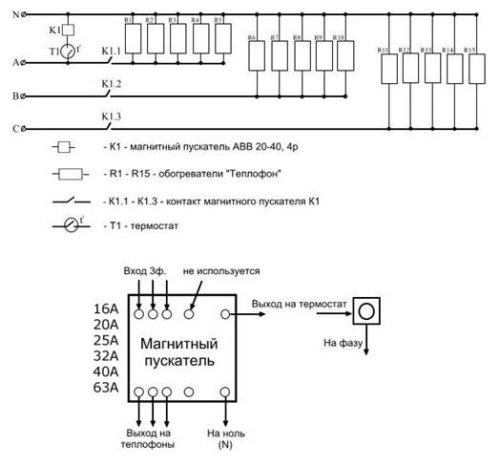

Схема управления электро-нагревающей системой через термостат и магнитный пускатель

Принцип работы этой схемы аналогичен предыдущей. Только пуск осуществляется автоматически термостатом, питание подается на катушку магнитного пускателя, после чего подключаются обогревательные элементы.

Характеристики и классификация вспомогательных реле

Согласно назначению данные устройства делятся на комбинированные, логические и измерительные реле. Комбинированные представляют собой группу некоторого количества реле, которые соединены общей взаимосвязью. Логические реле действуют индивидуально и часто используются в дискретных цепях. Измерительные реле имеют регулировку работы в некотором диапазоне значений.

Место соединения

Приборы по месту соединения делятся на первичные и вторичные реле. При подключении напрямую в электрическую цепь используют первичные реле, а при подключении через индуктивную (или же емкостную) связь применяют вторичные реле.

Защитные реле

Также есть так называемые защитные реле, которые практически идентичны по своему назначению и подразделяются на полупроводниковые, магнитоэлектрические, поляризационные, индукционные и электромагнитные реле. Это обуславливает различие вспомогательных реле по принципу их работы.

Ранее в большинстве случаев использовали реле с электромагнитным принципом работы. Сейчас наиболее популярными стали полупроводниковые на основе полупроводниковых элементов.

Когда встает вопрос как выбрать промежуточное реле, в первую очередь стоит обратить внимание на его характеристики. Ведь по внешнему виду данный прибор практически не отличается

Это обусловлено тем, что структура данного электронного устройства приблизительно одинаковая, которая включает панель, катушку, магнитопровод, полюсный наконечник, якорь, регулировочные шпильки, пружинный механизм и контактный блок. Реле рассчитывают, как для постоянного, так и для переменного напряжения.

Выбор реле

Приведем основные характеристики промежуточного реле, на которые стоит обращать внимание: вид тока, степень вибраций, габариты, количество пыли, тип и число контактов, взрывоопасность среды, допустимые значение токов на контактах, влажность окружающей среды, ток коммутации, интервал температур при эксплуатации, мощности потребления и напряжение питания.

Вспомогательные реле, выполняющие необходимые функции в промышленности (например, в самолетах и машиностроении), зачастую снабжены специальными колодками для крепления на дин-рейку. Для крепления на этих рейках производятся колодки с большим диапазоном размеров разъемов, что позволяет более комфортно эксплуатировать прибор в рамках одного устройства для разных значений напряжения.

Одной из важнейших характеристик считается время переключения контактов из одного положения в другое. Судя по этим данным возможно сделать вывод об уровне защиты оборудования от негативных факторов среды. Если время переключения реле составляет меньше 0,06 с, то возможно уменьшение инерции за счет использования шихтованного сердечника, который состоит из тонких склеенных пластин из металла.

Для реле с электромагнитным принципом работы габариты довольно важны. Механические устройства довольно часто применяются в цепях с повышенными напряжениями. Такие цепи постоянно имеют нужду в применении достаточно мощных контактов. Полупроводниковые ключи не выдерживают образующихся при такой работе температур.

При применении реле технике из промышленности очень важен критерий механических нагрузок. В связи с этим определенные типы промежуточных реле конструируются и проектируются для разных условий эксплуатации.

Устройство и принцип действия

В общем смысле слова реле – это электротехнический механизм, который замыкает или разрывает электрическую цепь, исходя из определенных электрических или иных параметров, которые на него воздействуют.

Его не коммутационная конструкция была изобретена еще в 1831 году Дж. Генри. А через два года стали применять для обеспечения функционирования телеграфа С. Морзе.

Можно выделить две основные группы: электромеханические и электронные. В первом типе устройства работу осуществляет механизм, а во втором за все отвечает печатная плата с микроконтроллером. Его работу удобно рассмотреть на примере электромеханического реле, которое является импульсным.

При выборе режима работы реле необходимо руководствоваться частотой включений, родом и величиной тока, характером испытываемых нагрузок

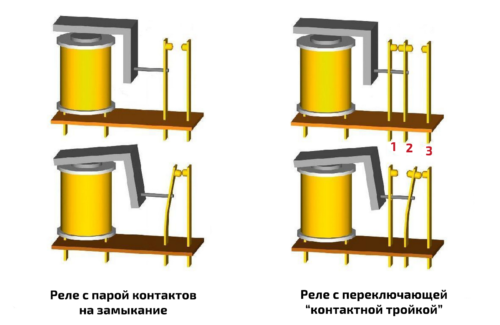

Конструктивно его можно представить следующим образом:

Катушка – это медный провод, намотанный на основание из немагнитного материала. Он может быть в тканевой изоляции или покрывается лаком, не пропускающим электричество.
Сердечник, содержащий железо и приходящий в действие при прохождении электрического тока через витки катушки.
Подвижный якорь – это пластина, которая крепится к якорю и оказывает воздействие на замыкающие контакты.
Контактная система – непосредственно переключатель состояния цепи.

В основе работы реле лежит явление электромагнитной силы. Она появляется в ферромагнитном сердечнике катушки, когда через нее пускается ток. Катушка в этом случае является втягивающим устройством.

Сердечник в ней связан с подвижным якорем, который и приводит в действие силовые контакты, осуществляя коммутацию. Они могут быть нормально открытого/нормально закрытого типа. Иногда блок контактов может содержать одновременно разомкнутые и замкнутые виды соединения.

При включении цепи механизм фиксирует это положение, которое меняется при повторной подаче импульса и снова фиксируется до следующего изменения

К катушке дополнительно может подключаться резистор, увеличивающий точность срабатывания, а также полупроводниковый диод, ограничивающий перенапряжение на обмотке. Кроме этого, в конструкции может присутствовать конденсатор, установленный параллельно контактам, для уменьшения искрения.

Более понятно работу устройства можно представить, разбив его на несколько блоков:

исполняющий – это контактная группа, которая замыкает/размыкает электрическую цепь;
промежуточный – катушка, сердечник и подвижный якорь задействуют исполняющий блок;
управляющий – в этом реле преобразует электрический сигнал в магнитное поле.

Так как для переключения положения контактов необходим однократный электрический импульс, то можно сделать вывод о том, что эти приборы потребляют напряжение только в момент переключения. Это значительно экономит электроэнергию, в отличие от обычных проходных выключателей.

Второй разновидностью импульсного реле является электронный тип. За работу в нем отвечает микроконтроллер. Промежуточным блоком здесь служит катушка или полупроводниковый ключ. Использование в схеме таких элементов, как программируемые логические контроллеры, позволяет дополнить реле, например, таймером.

В устройстве этого вида нет механических подвижных элементов. Работу осуществляет датчик, распознающий сигнал управления и твердотельная электроника, которая коммутирует цепь

Устройство и принцип работы основных элементов устройства

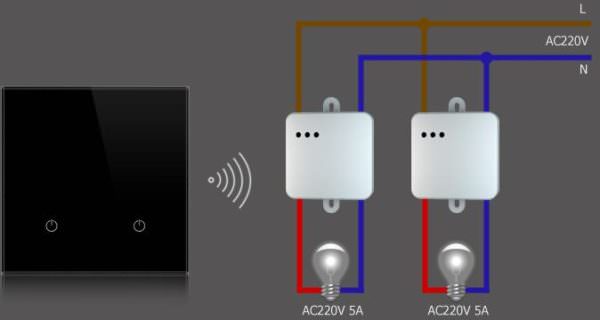

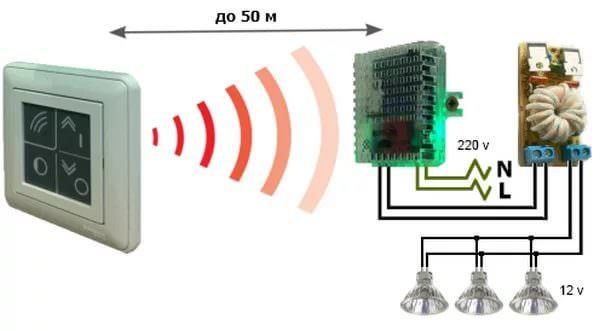

Беспроводный выключатель состоит из следующих элементов:

Приемник — специальное радиореле, которое управляется пультом ДУ, с помощью телефона, имеющего доступ к Wi-Fi, или напрямую от выключателя. После получения сигнала реле замыкает или размыкает контакты. Монтируется изделие как можно ближе к источнику света или внутри его (при наличии соответствующих размеров). Если речь идет о точечном светильнике, монтаж производится в распределительной коробке или в полости между основным потолком и натяжным полотном.
Передатчик (выключатель). В состав этого устройства входит небольшой генератор, который вырабатывает электричество после нажатия на кнопку ДУ, прикосновения к выключателю или отправки сигнала с телефона (при управлении по Wi-Fi). Электрический импульс преобразуется в радиосигнал, улавливаемый приемником. Передатчик может устанавливаться прямо в стену. В этом случае к нему не нужно подводить провода, ведь питание подается от встроенных элементов. Благодаря такой особенности, можно сэкономить время на монтаже и не вскрывать стены. Таким способом делается переходной выключатель, позволяющий управлять освещением с разных точек и не искать пульт ДУ.

Электрическая проводка необходима только для светильника и подвода питания к приемнику изделия. Как отмечалось выше, сигнал передается с помощью инфракрасного импульса или радиоволн.

Второй вариант управления более предпочтителен, ведь управление возможно на большом расстоянии и даже из другой комнаты.

Монтаж изделия производится по простой схеме, для реализации которой не нужно иметь глубоких знаний в сфере электротехники.

Старый выключатель можно оставить в качестве дополнительного источника включения/отключения при разряде батарейки в пульте управления.

Управление светом производится следующими способами:

Путем прикосновения к специальной сенсорной панели;
Нажатием на механическую кнопку;
Подачей сигнала с пульта ДУ или телефона.

При дистанционном управлении от ДУ сигнал подается на радиочастотах, что исключает наличие помех и повышает надежность работы устройства.

Стены, мебель и прочие элементы интерьера не будут мешать прохождению команды на включение или отключение источника света.

С помощью пульта ДУ можно управлять одновременно группой беспроводных выключателей (до 8 штук). Благодаря этому, можно не ходить по квартире или дому для отключения света где-то в туалете или ванной комнате.

Радиус действия пульта ДУ зависит от многих факторов — модели изделия, особенностей конструкции здания, применяемых материалов при изготовлении перегородок.

Чаще всего сигнал передается на расстояние от двадцати до двадцати пяти метров. Передатчик питается от батареек.

Недостаток пульта управления в том, что он постоянно теряется и управление освещением приходится осуществлять вручную.

Вот почему все большую популярность получают сенсорные беспроводные выключатели, которые реагируют на обычное прикосновение и применяются в системах «Умный дом».

Некоторые радиовыключатели способны не только включать и отключать лампу, но и регулировать уровень освещенности. В этом случае схема дополняется еще одним элементом — диммером.

Процесс регулирования производится с помощью беспроводного выключателя. Для изменения уровня освещенности необходимо нажать и удерживать палец на кнопке или клавише.

Схема подключения импульсного реле

Выключатель для управления освещения импульсными реле должен быть с разомкнутым и не фиксирующим контактом. Такой выключатель имеет размыкающую пружину контактной группы. Срабатывает этот выключатель только при нажатии на клавишу. Первое нажатие включает поляризованное реле, а следующее нажатие отключает.

Схема подключения одного импульсного реле РИО — 1

При входе в длинный коридор одним нажатием включается освещение, а при выходе нажатием другого выключателя освещения выключается. Число таких выключателей одного устройства может быть до 20, в зависимости от производителя. Существуют такие типы реле как: электромагнитные, принцип работы которых основан на переключении контактной группы электромагнитом и электронные устройства в работе похожи на электромагнитные

В реле могут быть встроены таймеры, которые включают освещение в заданное время. Схема подключения импульсного реле имеет четыре вида коммутаций. Один выход предназначен для фазы напряжения питания, к второму подключается рабочий ноль, выход для подключения кнопок и коммутация фазы через контакты для подключения освещения.

Схема централированного подключения двух импульсных реле РИО — 1

Нулевой провод к лампам освещения подводится отдельно. Число выключателей подключается к устройству не боле, чем указано в паспорте, при большем числе выключателей возможно ложное срабатывание. В состав устройства входят электронный блок управления поляризованным реле с электромагнитной катушкой. Напряжение питания реле может быть от сети, постоянного напряжения 12 В или переменного 24 В.

Схема биполярного реле РИО -1 имеет контакты Y которые чередует включение и отключения освещения, вход Y1 только включает освещением, а Y2 выключает лампы. Клемма N предназначена для подключения нуля, а группа нормально открытых контактов 11 — 14 коммутирует нагрузку.

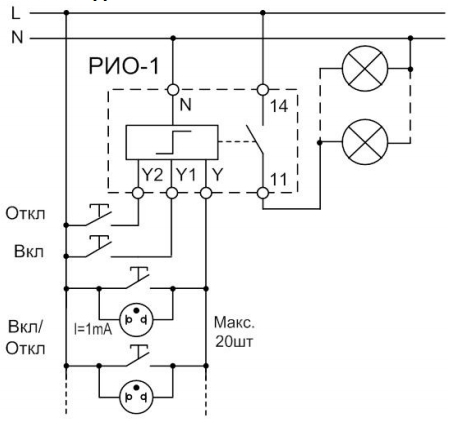

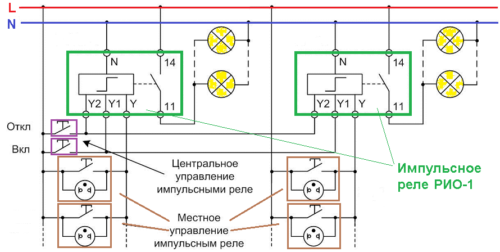

Схема централированного управления двух групп импульсных реле РИО — 1

Биполярное устройство не имеют защиту по току, поэтому устанавливают его наряду с автоматическим выключателем. При большой нагрузке освещения, лампы подключаются через магнитный пускатель. Импульсные реле боятся вибрации, поэтому их не устанавливают рядом с электромагнитными пускателями. Нагрузка подключается через контакты 11-14. Нажатие на выключатель Y включает освещение, а повторное нажатие отключает его.
