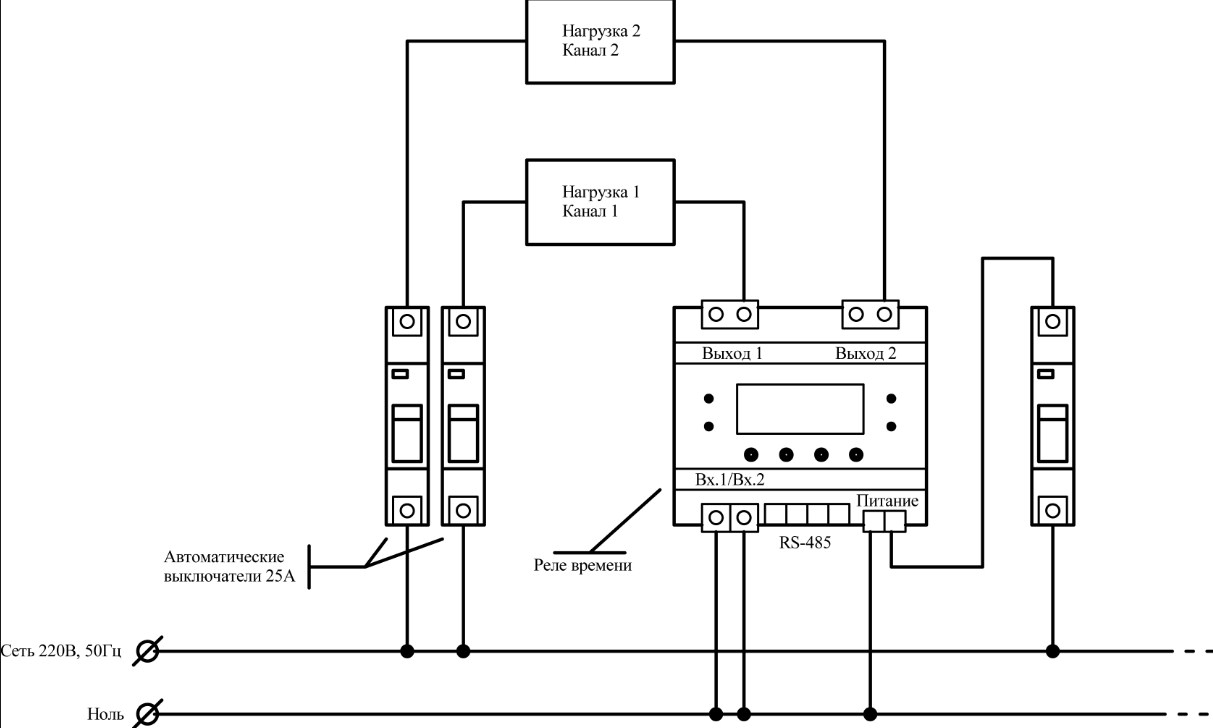

Как подключить реле времени

Механическое реле времени может выполнять функцию таймера, который применяется для отсчета времени. Они имеют специальную пружину завода и шкалу для выставления интервала времени. По его истечении раздается звуковой сигнал.

Магнитный тип реле с замедлением применяется в случае, если нужно обеспечить последовательность подключения электрических устройств. Реле работает исключительно только с постоянным напряжением. Если нужно продлить время срабатывания, то в схему должно быть включить дополнительное промежуточное реле или последовательный резистор.

В аналоговых реле применяется эффект разряда времязадающей цепочки, состоящей из резистора и конденсатора. Они имеют период задержки от долей секунды до нескольких минут.

Аналоговые устройства в свое время пользовались достаточно большой популярностью, несмотря на то, что имели определенные недостатки, в частности, такие как:

Невысокая точность;
Зависимость время срабатывания от перепадов температуры;
Сокращения периода коммутации.

Цифровые реле построены по особым схемам. Генератор тактовой частоты стабилизируется кварцевым резонатором. Программируемые цифровые реле заменяют собой целый блок элементов. В этой схеме основную роль выполняет контроллер. В основном максимально допустимая нагрузка реле времени не настолько большая, как это нужно. Для ее усиления нужно дополнительно присоединить магнитный пускатель. Схема подключения к пускателю не представляет особых сложностей, и любой электрик сможет легко выполнить его самостоятельно

Перед тем как изучить особенности подключение, важно определить особенности и назначение реле времени и магнитного пускателя

Реле времени – простое современное автоматическое устройство. Такие приборы широко используются в самых различных схемах для выполнения автоматизации технологических операций. Современные реле времени представляют собой временные контроллеры, которые можно очень просто запрограммировать для решения конкретных задач. Они способны обеспечивать требуемый интервал времени, учитывая особенность подключения их к электрической сети.

Принцип работы основывается на:

Электромагнитном замедлении;
Анкерном или часовом механизме;
Пневматическом замедлении;
Использовании двигателя;
Электронном реле.

Электромагнитное устройство представляет собой электрический аппарат, позволяющий запускать, защищать и останавливать трехфазные электрические двигатели. Помимо этого, приборы дают возможность запускать и выключать совершенно любые нагрузки, например, элементы нагрева и источники освещения

Важно! Чтобы обеспечить нормальную работу электродвигателя, обязательно нужно выполнить точное и грамотное подключение устройства

Results for a part that might be similar to “nt90rnas220cf”: NT90RNCS24CBNote: This part list is based upon the part number. Please verify all specifications of the parts below.

Quest Components

Part #	Manufacturer	Description	Stock	Price	Buy
NT90RNCS24CB	Ningbo Huaguan Electronics Co Ltd		1272	782 $3.3600 482 $3.8400 1 $9.6000

Bristol Electronics

Part #	Manufacturer	Description	Stock	Price	Buy
NT90RNCS24CB	Ningbo Huaguan Electronics Co Ltd		1590	1 $7.1680 5 $4.6592 12 $3.5840 36 $3.3453 76 $3.1059 154 $2.9389 See More

Тепловое реле ТРН

Тепловое реле серии ТРН с номинальным током теплового элемента 1-600 амперметра предназначено преимущественно для защиты от различного рода недопустимых перегрузок. Наиболее популярным вариантом считается устройство с напряжением в 10 А. При нагреве, биметаллический элемент пытается изогнуться, чему препятствует пружина, удерживающая элемент в исходном положении.

Реле состоит из таких элементов как:

Нагреватель;
Биметаллическая пластинка;
Регулировочный винт;
Пружина;
Защелка;
Подвижный и неподвижный контакт.

Схема устройства и особенность его включения очень простая, поэтому, организовать ее может совершенно каждый без особого труда. При повышении тока в результате перенагрузки двигателя, температура применяемого нагревательного элемента резко возрастает. Под воздействием тепла, выделяемого нагревательным элементом, металлическая пластина начинает деформироваться, а также несколько отклоняться в сторону и разрывать цепь питания. В результате этого пускатель отключается самостоятельно, без воздействия на кнопку.

По истечении времени, требуемого для остывания элементов, происходит самопроизвольный возврат размыкающих контактов в первоначальное положение. Стоит отметить, что самостоятельная разборка и ремонт реле потребителями не допускаются, так как при этом наиболее важные защитные показатели и работоспособность устройства могут быть нарушены.

Пускатель с тепловым реле

Магнитный пускатель – специальная установка, при помощи которой осуществляется дистанционный запуск и управление работой электрического асинхронного двигателя. Это приспособление отличается простотой конструкции, что дает возможность осуществить подключение его даже мастеру, не имеющему соответствующего опыта.

Подключение теплового реле может быть однофазное или двухфазное и об этом обязательно нужно помнить, при проведении работы с электрическим устройством. Именно поэтому, чтобы можно было обезопасить себя при работе от поражения электрическим током, нужно осуществить обесточивание участка, а затем проверить его.

Среди основных типов реле можно отметить:

NT90TPNCE220CF;
LR2D13;
RE17RAMU;
ПМЕ 211.

При подключении реле времени, обязательно нужно провести проверку электрического прибора

Важно определить величину тока, которые поступает на контактор и трансформатор. Для этого используется специальная индикаторная отвертка

Осуществляя подключение стартера, нужно обязательно учитывать то, что устройство может иметь одну или две кнопки. Тепловое реле характеризуется наличием специальных нагревательных приборов, через которые будет проходить электрический ток строго заданной величины. При возникновении определенной опасности, благодаря наличию биметаллических контактов, осуществляется разрыв цепи и в результате этого, отключение пускателя от сети. Чтобы снова запустить механизм, нужно осуществить подключение биметаллических контактов посредством воздействия на кнопку.
