Расчет теплого

Расчет необходимого количества труб

Для устройства пола с водяным обогревом выбирают разные методы укладки труб, отличающиеся формой: змейка трех видов – собственно змейка, угловая, двойная и улитка. В одном смонтированном контуре моет встречаться комбинация разных форм. Иногда для центральной зоны пола выбирают «улитку» а для краев — однин из видов «змейки».

«Улитка» — рациональный выбор для объемных помещений с простой геометрией. В помещениях сильно вытянутых или имеющих сложные очертание лучше применить «змейку» (+)

Дистанцию между трубами называют шагом. Выбирая этот параметр нужно удовлетворить два требования: ступня ноги не должна чувствовать разницы температуры на отдельных зонах пола, а использовать трубы нужно максимально эффективно.

Для пограничных зон пола рекомендуют применять шаг в 100 мм. На остальных участках можно сделать выбор шага в пределах от 150 до 300 мм.

Важное значение имеет теплоизоляция пола. На первом этаже ее толщина должна достигать минимум 100 мм

Для этой цели используют минвату или экструзивный пенополистирол

Для подсчета длины трубы есть простая формула:

L = S/N*1.1, где

S – площадь контура;
N – шаг укладки;
1,1 – запас на изгибы 10%.

К итоговому значению добавляют отрезок трубы, проложенной от коллектора до разводки теплого контура как на обратке, так и на подаче.

Пример расчета.

Исходные значения:

площадь – 10 м²;
расстояние до коллектора – 6 м;
шаг укладки – 0,15 м.

Решение задачи простое: 10/0,15*1,1+(6*2) = 85,3 м.

Используя металлопластиковые трубы длиной до 100 м, чаще всего выбирают диаметр 16 или 20 мм. При длине трубы 120-125 м сечение ее должно равняться 20 мм².

Одноконтурная конструкция подходит только для помещения с небольшой площадью. Пол в больших комнатах делят на несколько контуров в соотношении 1:2 – длина конструкции должна превышать ширину в 2 раза.

Вычисленное ранее значение — это протяженность трубы для пола в целом. Однако для полноты картины нужно выделить длину отдельного контура.

На этот параметр влияет гидравлическое сопротивление контура, определяемое диаметром выбранных труб и объемом воды подаваемой в единицу времени. Если этими факторами пренебречь, потери давления будут настолько большими, что никакой насос не заставит теплоноситель циркулировать.

Определение расхода трубы в зависимости от выбранного шага укладки

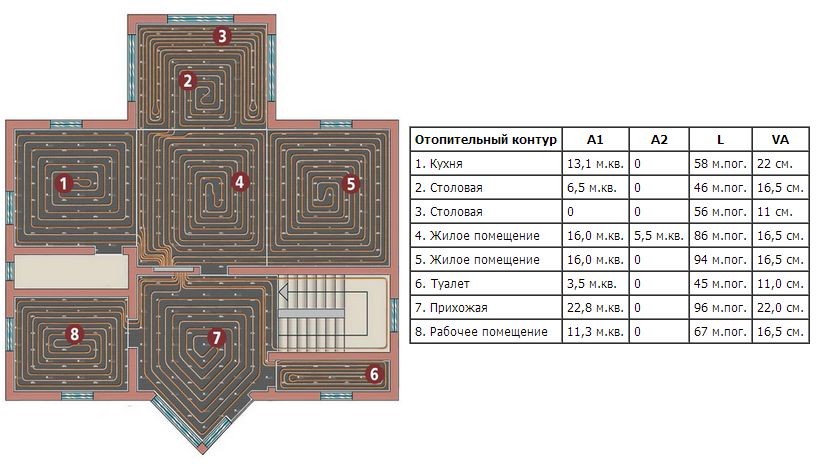

Контуры одной длины — это случай идеальный, но на практике встречающийся нечасто, т.к площади помещений разного предназначения очень отличается и приводить длину контуров к одному значению просто нецелесообразно. Профессионалы допускают разницу в длине труб от 30 до 40%.

Величиной диаметра коллектора и пропускной способностью узла смешения определяется допустимое число петель, подключенных к нему. В паспорте на узел смешения всегда можно найти величину тепловой нагрузки, на которую он рассчитан.

Допустим, коэффициент пропускной способности (Kvs) равен 2,23 м3/ч. При таком коэффициенте определенные модели насоса выдерживают нагрузку от 10 до 15 Вт.

Чтобы определить количество контуров, нужно вычислить тепловую нагрузку каждого. Если площадь, занимаемая теплым полом, равняется 10 м², а теплоотдача 1 м², то показатель Kvs составляет 80 Вт, то 10*80 = 800 Вт. Значит, узел смешения сможет обеспечить 15 000/800 = 18,8 помещений или контуров площадью по 10 м².

Эти показатели максимальные, и применить их можно только теоретически, а в действительности цифру нужно уменьшить минимум на 2, тогда 18 – 2 = 16 контуров.

Нужно при подборе смесительного узла (коллектора) смотреть, есть ли у него такое количество выводов.

Проверка правильности подбора диаметра труб

Чтобы проверить, правильно ли было подобрано сечение труб, можно воспользоваться формулой:

υ = 4*Q*10ᶾ/n*d²

Когда скорость соответствует найденному значению, сечение труб выбрано верно. Нормативные документы допускают скорость максимум 3 м/сек. при диаметре до 0,25 м, но оптимальным значением является 0,8 м/сек., так как при росте ее величины повышается шумовой эффект в трубопроводе.

Технология подсчета затрат

Чтобы самостоятельно определить, сколько берет электрический теплый пол энергии, необходимо воспользоваться следующей формулой:

W=S*P*0,4,

где:

S – площадь помещения;
P – мощность системы;
0,4 – коэффициент, учитывающий, сколько поверхности пола в комнате застелено кабелем/пленкой. Другими словами 0,4*S – полезная площадь обогрева.

Полезная площадь обогрева

Итак, к примеру, если Вы решили рассчитать расход электроэнергии электрического теплого пола мощностью 150 Вт/м2 в гостиной, площадью 25 м2, формула будет иметь вид:

W =25*150*0,4=1500 Вт, что означает потребление 1,5 кВт в час.

Часовое потребление известно, но это еще далеко не все. Как правило, система подогрева работает 8-9 часов в сутки, когда все жители находятся дома. Итого, в день затраты электроэнергии будут примерно 12-13,5 киловатт. Несложными расчетами можно определить, что месячный расход теплого пола составит около 360-400 кВт.

Сразу же обращаем Ваше внимание на то, что данные подсчеты очень грубые и, как правило, фактическое потребление меньше в 2 раза. Связано это с тем, что дополнительно можно применять терморегуляторы, которые еще на 40% сокращают расход электроэнергии

Итого, система будет потреблять не 360 кВт в месяц, а 216, к тому же мы для примера выбрали мощность 150 Вт, а Вы можете использовать кабель с характеристикой 90-120 Вт/м2, чего также может хватить в индивидуальных условиях!

Последнее, что Вам останется сделать – умножить мощность, которую расходует система в месяц на стоимость одного киловатта энергии в Вашем городе. Итого, получится готовое энергопотребление системы, на основании которого можно делать анализ, выгодно такое отопление или нет. Как Вы видите, формула расчета довольно простая. По данной технологии можно запросто подсчитать энергопотребление теплого пола в любой комнате: спальне, кухне, ванной и даже на балконе, главное – иметь под рукой калькулятор!

Хотелось бы также отметить, что для отопления дома инфракрасным пленочным материалом расчет расхода электроэнергии производится с учетом, что на 1 метр квадратный неотапливаемого помещения необходимо около 60 Ватт мощности материала. Для отапливаемой комнаты это значение сокращается до 20-30 Вт. Связано это с тем, что пленка имеет высокий КПД и низкое энергопотребление, что является в принципе преимуществом инфракрасных обогревателей любого типа!

Расчет потребления электроэнергии

При проектировании системы обогрева, как правило, составляется чертеж расположения её элементов. Исходя из данных плана, легко высчитать площадь теплого пола. Если чертеж не сохранился, то приблизительно принимаем площадь отапливаемых полов 70% от общей площади.

Условно время работы теплых полов берут из расчета 6 ч в день

Для жилого помещения первого этажа площадью 20 м2, обогревать в качестве основного источника необходимо 14 м2.

Удельная мощность теплого пола для данного типа помещения составляет 150 Вт/м2. Соответственно потребление электроэнергии на систему напольного обогрева составит: 150*14=2100 Вт.

Условно в день полы включены в течение 6 часов, тогда ежемесячная норма составит 6*2,1*30=378 кВт/час. Умножьте полученное число на стоимость 1 кВт в регионе и получите стоимость затрат на электроэнергию в данной комнате.

Мощность системы водяного теплого пола вычислить сложнее, в данных расчетах лучше довериться онлайн — калькулятору или проконсультироваться со специалистом. О том, как рассчитать мощность для пленочных полов, смотрите в этом видео:

Правила установки

Многие после установки системы водяного отопления сталкиваются с большими трудностями. Поэтому перед началом работ следует ознакомиться с общими требованиями:

По правилам безопасности, водяную отопительную конструкцию строго запрещено подключать к центральной отопительной системе.
Устанавливать дополнительное оборудование стоит строго по соблюдение всех правил. Иначе при попадании воды или конденсата на электроприборы, замыкание проводки может привести к не поправимым последствиям, вплоть до выхода системы из строя.

Так же нельзя без разрешения соответствующих органов самостоятельно подключать систему к общим стоякам многоквартирных домов. Иначе административного штрафа не избежать.

Ознакомившись со всеми требующими данными, которые потребуются программе теплых полов, произвести итог не составит трудностей. Онлайн калькулятор имеет формулы для вычисления всех параметров, а так же и их характеристик. Благодаря которым вы воспользуетесь этими параметрами при установке системы или на наглядном примере увидите ошибки, которые совершили при предварительных подсчетах.

Недостатки и достоинства

Каждый стремиться к тому, чтобы любая покупка для дома была качественной. Это относится и к приобретению системы теплого пола. Поэтому вполне разумно ознакомиться с достоинствами и недостатками теплого пола Caleo.

Преимущества:

Простота в установке. Монтаж системы теплого пола Caleo занимает до 3 часов. Включать его можно сразу после окончания установки.
Экономичность. Caleo экономичен не только при установке, но и при эксплуатации. Так, нет необходимости тратить средства на заливку стяжки и покупать другие составляющие компоненты отопительного пирога теплого пола. Это огромная экономия финансов! При покупке можно заказать нужное количество метров пленки. После этого, она делится на нужные модули. Вместе с Caleo на отоплении вы будете экономить до 20% электроэнергии.
Безопасный метод обогрева. В отличие от других типов электрического обогрева пола, инфракрасный обогрев намного безопаснее. Это объясняется тем, что 90% ИК излучения находится в дальнем диапазоне, что положительно влияет на здоровье человека. ИК пол Caleo увеличивает в помещении в 4 раза количество отрицательных заряженных ионов.
Долговечность обогрева. На протяжении долгого времени система будет работать безотказно. Если имеются механические повреждения, то из строя выходит только отдельная секция, которую недорого и легко будет заменить. Используемый материал при изготовлении термопленки не подвержен коррозии. Гарантия от производителя составляет 15 лет.

Ради объективности, следует выделить и некоторые недостатки системы, хотя их на порядок меньше. Итак, вот некоторые отрицательные стороны пленки Caleo:

Для монтажных работ требуется наличие некоторых навыков. Хотя монтаж можно осуществить своими руками в целом работу лучше доверить профессионалу, ведь так больше гарантий что система напольного обогрева прослужит дольше.
Одним из недостатков можно назвать то, что все выводы питания располагаются под покрытием. Если вдруг будет обнаружена поломка, то вам придется осуществлять полный демонтаж всей конструкции.
Еще один минус, но он, скорее всего, условный, заключается в дороговизне конструкции. Однако, учитывая экономичность при эксплуатации материал быстро окупится.

Расчет тепловых потерь

Обычно системы теплого пола оснований не выступают в качестве единственного источника обогрева помещений, однако некоторые именно так и планируют отапливать дом

Но перед принятием этого инженерного решения важно убедиться, можно ли вообще конкретное помещение обогреть только таким образом

Электрический теплый пол

Если в период использования системы потери тепла не превышают 100 Вт/м2, то системы подогрева полов будет вполне достаточно для прогрева комнаты. Однако произвести расчеты, чтобы получить нужные данные, самостоятельно довольно сложно, так как используются сложные формулы. Так что рекомендуется воспользоваться онлайн-калькулятором расчета тепловых потерь помещения. В случае если потери тепла выходят больше 100 Вт/м2, то теплоизоляцию помещения нужно улучшать либо обустраивать дополнительную систему обогрева.

Расход электроэнергии на инфракрасный теплый пол

Терморегулятор будет включать нагреватели при снижении температуры на 1 градус. Для восстановления заданной температуры системе обогрева потребуется 12 – 15 минут. Следовательно, во включенном состоянии термопленка в количестве 10 квадратных метров будет находиться приблизительно в течение 3-х часов в сутки. Это справедливо, если при постройке дома были учтены все требования СНиП по утеплению стен и термоизоляции окон и дверей.

При этих условиях будет потреблено 0,275 кВт/час электроэнергии, что в пересчете на сутки составит 6,6 киловатт, подлежащих оплате.

Нужно учитывать, что тепло, полученное от поверхности пола, позволит снизить температуру в контурах основного отопления, снижая затраты на него.

Уследить за всеми нюансами режима отопления нереально. Имеет смысл потратиться на систему оперативного программируемого режима обогрева, которая автоматически учтет, как погодные факторы, так и динамику колебания температуры в жилище.

Монтаж

Самое время разобраться с тем, как правильно осуществить монтаж инфракрасного теплого пола Caleo. Для этого вам потребуется приобрести дополнительный строительный материал в таком наименовании:

Теплоотражающий материал.
Двусторонний и односторонний скотч.
Если монтаж будет осуществляться под паркетную доску, то также потребуется полиэтиленовая пленка.
Если монтаж будет выполняться ковролин или линолеум, то придется приобрести ГВЛ, СМЛ, оргалит или другие подобные материалы.

Процесс монтажа имеет такую последовательность:

Первым делом вычисляете площадь, на которую будет укладываться пленочный обогрев

При этом важно планировать расположение пленки так, чтобы контакты пленки находились как можно ближе к терморегулятору. Чтобы было меньше точек подключения и соединения, рекомендуется пленку укладывать вдоль длинных сторон комнат.
После создания проекта, можно приступать к укладке теплоотражающего материала

Предварительно убедитесь в том, что пол достаточно ровный. Между собой отражающий материал склеивается скотчем.
Сверху раскатываете Caleo. Отрезаете полосы нужной длины. Стоит заметить, что линии отреза располагаются на каждых 17,4 см. Чтобы полосы пленки не скользили, их можно зафиксировать скотчем к полу.
Теперь монтируется терморегулятор. Делать это лучше неподалеку от имеющейся проводки.
Далее, укладываете провода для подключения пленки. Как говорилось выше, подключение только параллельное. Провода одного цвета соединяете между собой контактными зажимами на каждой полосе, они располагаются с левой стороны. Провода другого цвета соединяются по такому же принципу и находятся они с правой стороны.
На следующем этапе при помощи контактных зажимов соединяете провода с термопленкой. При этом зажимы устанавливаете на медные полосы. Одна сторона зажима должна находиться внутри термопленки. При соблюдении такой последовательности подключения, работа теплого пола будет удовлетворяющей. Очень важно изолировать отрезы медных шин и все контактные зажимы. Делать это можно при помощи битумной изоляции.
После этого выполняете подключение к терморегулятору провода. На инструкции к терморегулятору прилагается схема подключения. Вам остается тесно ее придерживаться.
На этом этапе устанавливаете температурный датчик теплого пола. Он должен соединяться проводом с терморегулятором. Укладывается он в специальную гофру и располагается в непосредственной близости к отопительному контуру. Возможно, вам необходимо будет вырезать канавку в теплоотражающем материале для укладки датчика.
Далее, следует подключить терморегулятор к электрической сети. Для этого можно воспользоваться услугами квалифицированного электрика, особенно если вы не имеет опыта в электромонтажных работах.
В завершение необходимо протестировать систему обогрева. Это следует выполнить перед настилом отделочного материала. Убедитесь в том, что каждая подключенная полоса греется. Проверьте каждое место соединения и зажимы. Не допускается чрезмерный перегрев и искрение.
Если в процессе тестирования проблем не обнаружено, можно приступать к монтажу напольного покрытия. Важно не повредить греющий элемент при укладке того или иного отделочного материала.

По такой схеме осуществляется монтаж ИК Caleo. Если вы имеет опыт в выполнении таких работ, то можете делиться своими наблюдениями, оставляя комментарии к этой статье.

Возможно, вам будет интересно дополнительно прочитать такие материалы:

Снижение расхода электроэнергии

Теплоотражающий слой позволяет максимизировать эффективность ИК-пленки, сохраняя и напрявляя тепло в нужном направлении.

У нас с вами получилось подсчитать вполне реальные цифры по расходованию электричества на работу пленочных теплых полов. Затраты не такие уж и страшные, но для того чтобы добиться соответствия, придется немного поработать. Для начала необходимо правильно уложить ИК-пленку, разместив под ней теплоотражающий слой. Благодаря этому генерируемое ею тепло не будет уходить в бетонную стяжку или в другие подпольные конструкции.

Также необходимо снизить тепловые потери, с этим придется несколько сложнее. Для начала следует поработать над стенками жилища, так как здесь потери могут составлять до 15-20%. Этот показатель снижается за счет укладки теплоизоляции и дополнительного слоя кирпича. Лучше всего, если все это будет учтено еще на этапе постройки домовладения, иначе вам светят дополнительные затраты.

Снизить расход электроэнергии пленочного теплого пола поможет изоляция потолка, откуда могут теряться еще 10-15% тепловой энергии. Потолочные конструкции следует утеплить с помощью базальтовой ваты или любого другого подобного утеплителя, причем в два слоя. Такая изоляция поможет снизить энергозатраты и предотвратить утечку тепла за пределы домовладения.

Для уменьшения тепловых потерь и соответствующего понижения расхода электроэнергии на работу пленочного пола следует поработать и над другими элементами:

Двери – нужно или установить в доме нормальные входные двери или терпеть затраты на электрическое отопление;
Полы – еще одно место, через которое может утекать тепловая энергия. Данная утечка предотвращается с помощью дополнительной бетонной стяжки, а также с помощью серьезных теплоизолирующих материалов. В деревянных постройках используется только теплоизоляция, поверх которой укладываются доски чернового пола – далее расстилается пленка, поверх нее размещается финишное покрытие;
Большая площадь оконных проемов и лишние окна – все это способствует увеличению расхода электроэнергии на работу пленочных теплых полов. Лишние окошки следует заложить, а слишком уж широкие проемы сделать более узкими – минимальное соотношение между площадью окон и площадью полов является причиной потерь.

Все эти меры помогут предотвратить утечки тепловой энергии и снизить расход электроэнергии.

Какие данные понадобятся для расчета

Перед тем как приступить к самостоятельным подсчетам, нужно определить, для каких целей предназначена отопительная система – для всего обогрева помещения или для отдельных комнат. Затем нужно высчитать предварительные данные для расчета теплого водяного пола.

Рассмотрим самые главные показатели, которые влияют на эффективность всего отопительного оборудования в целом, и произведем их предварительный расчет.

Мощность

Чтобы сэкономить семейный бюджет, на функционировании комфортного низа помещения, необходимо грамотно рассчитать мощность теплопотерь отопительной системы

Для этого стоит обратить внимание на следующее:

площадь выбранной комнаты;
высота дверных проемов;
расположение окон;
из чего состоят стены;
выбор температуры.

Так же нужно учесть есть ли мансарда или балкон.

Для того чтобы произвести этот расчет, нужно так же обратить внимание на конструкцию здания, где будет производиться расчет теплого водяного пола. Если это многоэтажное строение, то при дальнейших расчетах за мощность используют среднюю величину 100 Ватт, на метр в квадрате

Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

120 Вт / кв. м. — 150 кв. м. площади.
100 Вт / кв. м. – от 150 до 300 кв. м. площади.
90 Вт / кв. м. — от 300 до 500 кв. м. площади.

На расчет теплого пола, так же влияет длинна контуров.

Контур

На эффективность обогрева помещения влияет объем контура отопительной системы, который выполняется в виде змейки или улитки. Для лучшей циркуляции теплоносителя при расчетах вносят длину контура не более 80 метров. Если это не достаточная величина для площади помещения, можно установить два или более контуров, и так же в этом количестве внести их в программу для расчетов теплых полов.

Здесь стоит отметить, что величина контуров зависит от характеристик труб.

Трубы

Существует большой выбор труб, которые имеют разный диаметр и состав. Но для контуров теплого пола специалисты рекомендуют выбрать следующие модели:

Металлопластиковые с диаметром 1,6 сантиметров. Контур из таких труб может достигать до 100 метров.
Пластиковые с диаметром 2 сантиметра. Из таких труб можно сконструировать контур в 120 – 125 метров.
Полиэтиленовые с диаметром в 1,8 сантиметров. Из таких труб максимальный размер контура доходит до 120 метров.

Шаг

При, раскладки контуров средний шаг между трубами зависит от климатических условий региона. Таким образом, если в зимний период средняя температура составляет от – 19 до 22 градусов, шаг составляет 15 сантиметров. Если температура ниже этих показателей, оптимальным шагом считается 10 сантиметров.

Таким образом, при соотношении шага и квадратного метра помещения, можно рассчитать длину труб для проектирования контуров.

Эти данные применяются для водяного теплого пола, только при установленной теплоизоляции.

Теплоизоляция

Программа для расчета теплого пола полностью зависит от теплопотерь. Если правильно произвести работы в теплоизоляции, можно не только в будущем сэкономить бюджет на 20%, но и добиться желаемых результатов температурного режима пола. Таким образом пол в многоэтажных зданиях утепляется 5 сантиметрами пенополистиролом, в одноэтажных толщина утеплителя должна составлять не менее 10 сантиметров.

Теплопотери в жилом доме (квартира)

Температура пола

Для расчета водяного теплого пола применяются следующие температурные режимы поверхности пола в помещении:

У водяной конструкции отопления тепло по поверхности пола распределяется не равномерно, так как между трубами температура ниже, чем над ними. Поэтому при дальнейшем вычислении можно установить, какой температуры будет теплоноситель, если из графика взять 27 градусов за максимальную величину.

Рассмотрев все данные, которые понадобятся для программы расчета теплого пола нужно узнать, как он вычисляет.

Теплопотери в частном доме

Техника безопасности

Установка инфракрасного теплого пола должна происходить с соблюдением всех норм техники безопасности и правила работы с электрооборудованием. Игнорирование этого вопроса может привести к выходу из строя системы или возгоранию в результате короткого замыкания или перегрева. В первую очередь для любого теплого пола необходимо придерживаться таких правил:

при общей мощности системы больше 2,0 кВт подключение необходимо проводить отдельной веткой от электрощитка;
также для такой системы целесообразно использовать УЗО, характеристики которого необходимо уточнить в инструкции к конкретному типу теплого пола;
сечение подводящих электрических проводов выбираем исходя из значения тока, который через него будет проходить;
Выбор сечения провода.
запрещено тестировать и даже кратковременного включать свернутую в рулон пленку;
если тёплый пол будет монтироваться в цементную стяжку, перед окончательной заливкой необходимо с использованием тестера проверить сеть на обрыв;
запрещено выкладывать пленку под массивной точечной нагрузкой, например, под ножками шкафов.

Сгоревшая пленка, из-за точечной нагрузки.

Пример возгорания пленки под ножкой шкафа приведен на фотографии выше. При соблюдении всех правил и требований монтажа теплого пола вы получите долговечную и экономную систему для обогрева дома или квартиры. Такие системы допустимо устраивать и на полу балкона или лоджии.

Как рассчитать тёплый водяной пол

Посмотрим, сколько материалов потребуется для обустройства в помещении водяной системы подогрева. Расчет количества труб на 1 м2 в этом случае производится так: необходимо узнать, сколько составят теплопотери в помещении. Их проще всего определить с помощью онлайн-калькулятора, в который вносятся данные о самом строении, а также о погодных условиях на улице. Пусть они будут равны 80 Вт/м2. Площадь квартиры, где будет обустраиваться система теплого пола, возьмем равную 80 м2. В итоге общие теплопотери можно узнать, перемножив два значения 80х80 = 6400 Вт. Именно это значение придется компенсировать при помощи всех систем обогрева с запасом мощности до 20%.

Водяной теплый пол

Таблица. Расчет трубы в зависимости от шага петли.

Шаг, см	Расход, м п./1 м кв.
10	10
15	6,7
20	5
25	4
30	3,4

Обычно расстояние между водоводами выдерживается около 15 см при сечении трубы 16 мм. Тогда мощность 1 м2 пола составит около 100 Вт. Поделив общую площадь помещения на размер шага, получаем: 80/0,15 = 533 м. Именно столько метров трубы и потребуется для обустройства системы водяного подогрева в этой квартире. Примерно так же вычисляется и длина каждого контура.

В строительных магазинах в продаже имеются трубы уже определенной длины – от 50 до 240 м. Они смотаны в бухты. А для присоединения к коллектору всей системы придется купить водоводы большего диаметра.

Сколько киловатт потребляет электрический теплый пол?

А теперь поговорим о самом интересном — потреблении теплого пола. Это самое потребление зависит от очень многих факторов, среди которых:

вид используемого утеплителя;
качество утепления пола, стен и потолков;
вид окон в помещении (деревянные рамы или стеклопакеты);
то, насколько хорошо утеплена входная дверь;
материал изготовления наружных стен;
климатическая зона, в которой расположено здание;
фактическая температура на улице;
способ регулирования работы.

Как видите, это зависит от стольких факторов, что точно подсчитать количество киловатт не сможет никто. Мы можем говорить только о примерных цифрах. Итак, для основного обогрева расход составляет порядка 180–200 Вт/м2, для вспомогательного — порядка 60–80 Вт/м2.

Мы также должны включить в расчеты такой фактор, как тепловые потери здания. Они зависят от материала изготовления и толщины стен. Давайте поговорим о самом распространенном материале — котелец, ракушняк или, как его называют литературно, известняк.

Итак, коэффициент для котельцовых домов с толщиной стен 50 см составляет 30 Вт/м2. Данная цифра означает то, что один квадратный метр квартиры в таком доме в час теряет порядка 30 Вт. Зная эту цифру, мы можем рассчитать тепловые потери для любой площади.

Но если мы возьмем еще некоторые факторы — например, то, что у нас хорошо все утеплено, да еще и стоит терморегулятор, то в итоге мы получим, что наш обогреватель, в роли основного способа нагрева помещения, будет расходовать в месяц не более 550 кВт, и это в квартире с общей площадью 80 м2! Я думаю, вполне достойная цифра, учитывая, что заплатим мы за такое количество всего три–четыре раза в год.

Характеристики инфракрасных обогревателей

ИК полы легко регулировать по температуре – например, установив терморегулятор на 21 градус, можно добиться максимально комфортной температуры пола. Хотя в целом нагревать систему можно до 50 градусов, но необходимости в этом нет. Так как сейчас на рынке появилось достаточно много производителей ИК систем, можно легко подобрать оборудование по подходящей цене. Монтаж можно произвести самостоятельно и довольно быстро, а это тоже положительно скажется на кошельке владельца обустраиваемого помещения. А в отдельных случаях ИК полы могут даже заменить централизованную систему отопления.

ИК теплый пол под плитку — какой лучше

Достоинства инфракрасного пола

ИК пол обладает немалым числом достоинств.

ИК система отлично справляется с нагревом окружающих ее предметов интерьера. Длина волны равна 5-20 мкм, что позволяет ей проходить сквозь плитку.
Регулировать температуру при установленной системе ИК полов довольно просто, что позволит создать оптимальный микроклимат в любой комнате.
Такие полы экономны, они тратят мало электроэнергии.
Здоровье человека не будет страдать от значительного электромагнитного излучения, как при укладке кабельного пола.
ИК полы могут стать своеобразным ионизатором воздуха.

ИК теплый пол под плитку — какой лучше

Недостатки инфракрасных систем при укладке их под кафель

Но у ИК полов есть и свои минусы использования. Особенно это касается варианта, при котором система укладывается под кафельную плитку.

Обогревать не только полы, но и комнату при помощи этой системы выгодно только в помещениях небольших размеров. В противном случае система подогрева заставит нещадно тратить деньги на коммунальные платежи.
ИК полы нельзя укладывать там, где они будут закрыты мебелью или сантехническими приборами. Поэтому перестановку в комнате сделать уже не получится.
Плиточный клей, как и цементная стяжка, пусть и не так интенсивно, но будет постепенно повреждать пленку ИК пола, из-за чего сроки ее службы значительно снизятся.
Если ИК полы вышли из строя, они могут стать причиной возникновения пожара в результате короткого замыкания.
Небольшая адгезия пленки становится причиной затрудненных работ по монтажу. К слову, адгезию можно повысить, если уложить между системой подогрева и плиткой гипсокартон и стеклотканную сетку. Но в этом случае нагревательная способность системы будет несколько снижена.
Укладка полов такого типа должна производиться на идеально ровную поверхность, что требует ряда подготовительных работ.

Варианты использования пленки

Интересно, что такие системы используются не только для подогрева полов в ванных комнатах (например), но и в качестве основной системы отопления в доме. Правда, для этого придется большую часть поверхности стен и пола (до 70%) покрыть именно такой пленкой, а это достаточно дорого. Также в местности, отличающейся суровыми зимами, такой вариант отопления помещений не может быть использован – мощностей пленки просто не хватит, чтобы прогреть помещение. Но в этом случае пол может применяться в качестве дополнительного варианта обогрева.

Применение ИК пленочного теплого пола

Иногда ИК пленку укладывают даже на потолок. Это неплохой вариант дополнительного подогрева мансардных этажей. Также пол можно применять и для подогрева ряда хозяйственных помещений, включая систему только при необходимости.

Последовательность действий при установке

Экономия за счет отопления теплым полом

Подогрев пола позволит нам наслаждаться высоким уровнем комфорта при низкой температуре воды в системе. Поскольку вся поверхность пола становится излучающей поверхностью, можно дать потребителю такое же чувство благополучия, даже если температура воздуха будет примерно на 2 ° C ниже. Потребитель чувствует, что он живет в среде, которая нагревается до 20 ° C – 21 ° C, на самом деле термометр показывает только 18 ° C. От окружающей среды меньше рассеивается тепло, что дает нам очень интересное энергосбережение, которое соответствует новым стандартам, которые касаются экономии энергии.

Такая низкая температура воды на входе также позволит использовать альтернативные источники энергии (солнечная энергия с использованием емкостей для хранения, энергия, вырабатываемая тепловыми насосами или извлечение из промышленных процессов).
Изолирующая панель или системная плата ударной пластины выполняют важную функцию в звукоизоляции, поскольку она поглощает шум между различными этажами. Таким образом, если мы сравним эту систему с традиционной системой радиатора с точки зрения начальных затрат, мы должны принять к сведению этот важный компонент.

Формулы расчёта

Переходим к главному вопросу — как рассчитать тёплый пол с электрическим нагревающим элементом. А вот здесь всё очень просто. Чтобы определить мощность вашей системы достаточно мощность одного м2 умножить на площадь, которую она будет занимать.

Длина кабеля обычно уже отмеряна в комплекте под заданные параметры мощности и площади покрытия. Рекомендованное расстояние между витками кабеля — от 5 до 20 см. Если хотите точнее — воспользуйтесь следующей формулой: h=S*100/L. Как вы, наверное, догадались h — это ширина шага, S — площадь, а L — общая длина кабеля.

Чтобы ещё больше облегчить себе процесс выполнения расчёта, можете использовать специальный калькулятор для электрического тёплого пола. Просто заполните все необходимые поля, и программа сама произведёт нужные вычисления и выдаст вам итоговый результат.

Калькулятор расчёта тёплого электрического пола

Каким бы способом вы ни воспользовались, помните, что лучше потратить больше времени на этапе проектирования и расчёта, чем потом тратить время и деньги для исправления допущенных ошибок. А наградой за это вам будет уют и благоприятная погода в доме.

Правила расчёта

Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:

использование 16 мм труб с длиной в 65 метров;
показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
контуры должны обладать равноценной длиной с разницей не более 20%;
оптимальный показатель расстояния между трубами составляет 15 сантиметров.

Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C.

Оптимальный способ при укладке трубной системы представлен «улиткой». Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами. При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.

Таблица теплопотребления различных частей здания

Список источников
