Маты с бобышками tiemme для водяного теплого пола

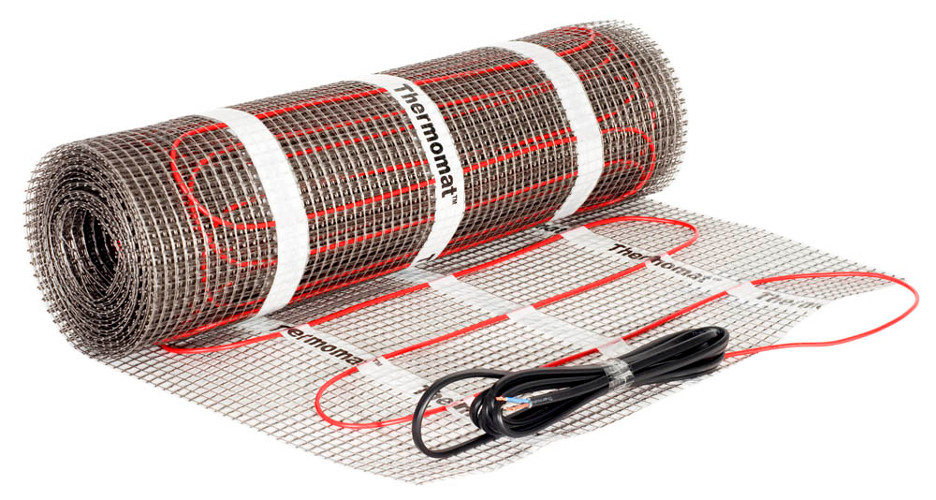

Термоматы или пол тонкокабельные на сетке

Один из самых современных и функциональных вариантов теплых полов — это, безусловно, термоматы. Такой тонкий кабель (диаметром до 4,5 мм, не толще), особым волнообразным образом закрепленный на специальной сетке из стекловолокна, ширина которой составляет полметра. Собственно нагревательная жила в таком кабеле экранирована, а также изолирована и защищена внешней оболочкой.

Для создания термоматов использую одно- или двужильный кабель. Но, чтобы оборудовать полы в жилых помещениях, как правило, берут маты с двойной кабельной жилой, поскольку у такого материала гораздо более низкий уровень электромагнитного излучения. Кроме того, не нужно заботиться о том, чтобы вывести второй холодный конец такого кабеля в место начала укладки матов.

Тонкокабельные матовые полы кладут на готовую стяжку или же старый кафель. Вообще, под плитку именно такой теплый пол — самый оптимальный вариант. Поскольку в процессе укладки клей, на который «сажают» кафельную плитку, проникает в стекловолоконную сетку и надежно с ней схватывается. То есть сетка берет на себя еще и дополнительную — армирующую — нагрузку. При этом собственно нагревательная система погружается в слой клея, не увеличивая полового уровня. Получается практически идеальный вариант для помещений, которым требуется лишь косметический ремонт. Или там, где уровень пола — величина принципиальная, и его поднятие недопустимо.

Инфракрасные маты

Стержневые карбоновые маты (еще называют стержневой теплый пол) тоже рулонный материал. Но у этого типа греющих элементов нет никакой подложки. Сами стержни упругие, а расположенные по бокам токоведущие провода, к которым эти стержни крепятся, придают жесткость конструкции.

Стержневой карбоновый мат выглядит так

Работа этого типа электрического пола основана на свойстве углеродистых соединений излучать тепло в инфракрасном диапазоне. Установив дома инфракрасный мат для подогрева пола, вы одновременно с теплом, будете получать лечебные процедуры: подобными излучателями лечат около 30 заболеваний. Что наверняка понадобится многим, так это способность ИК излучения успокаивать психику и снимать стресс. Такой себе профилакторий на дому.

О недостатках карбоновых матов:

высокая цена;
сложное электрическое соединение (по сравнению с теми же кабельными матами, например);
установка под плитку или в стяжку, то есть теплый пол немобильный.

Самое неприятное на самом деле — высокая цена, что в сочетании с не самой легкой установкой заставляет задуматься. Приятно, что эти маты не боятся запираний. Это значит что на пол, который греется стержневым ИК нагревателем, можно спокойно поставить «незапланированное» оборудование или передвинуть мебель. В тех зонах, которые будут под мебелью или техникой, температура автоматически понизится (без участия терморегулятора). Это происходит из-за свойств стержней: при увеличении температуры их электрическое сопротивление сильно возрастает, тока поступает меньше, температура падает.

Процесс монтаж очень похож на описанный выше. Отличается только способ сборки — необходимо соединить соответствующие жилы проводников, и только после этого подать их на терморегулятор. В остальном вся последовательность аналогична.

Особенности: плюсы и минусы

Главная функция теплоизоляционного материала для устройства любого типа отопления, в том числе и теплого пола, является сокращение теплопотерь, а также перенаправление тепла на само помещение, где смонтирован такой пол. При монтаже труб без утеплителя коэффициент полезного действия будет крайне невысок, ведь большая часть тепла пойдет в перекрытие снизу: к соседям или в подвальное помещение. Именно для этого и существует теплоизоляция, которая не только выполняет задачу сохранения тепла в помещении, но и предотвращает проникновение холодного воздуха снизу, особенно из подвала (преимущественно на первых этажах в частных жилых домах).

Грамотно подобранная и, что немаловажно, смонтированная теплоизоляция направляет потоки тёплого воздуха преимущественно вверх и предотвращает скапливание конденсата. Немаловажным является и свойство теплоизоляции, которое практически полностью предотвращает появление плесени на стенах и перегородках

Раньше использовали вполне классические разновидности утеплителей, такие как пенопласт и эковата. На данный момент эти материалы не потеряли своего клиента, так как их стоимость относительно невысока, а по техническим свойствам они практически не изменились, если не улучшились за счёт новых технологий. Но в то же время с ходом технического прогресса появились более удобные и практичные варианты теплоизоляционных материалов – маты для тёплого пола (водяного).

Он отличается своими прекрасными свойствами в плане теплоизоляции. Но, помимо этого, у него есть и другое достоинство – хорошая пароизоляция. Иными словами, пенополистирол не пропускает пар и не накапливает влагу, что оставляет его в сухом виде постоянно, а это предотвращает появление конденсата. Также он имеет малую теплопроводность, что положительно сказывается на сохранении тепла в помещении.

Одно из свойств этого материала – звукоизоляция. Для загородных домов он еще примечателен и тем, что является «несъедобным» материалом, благодаря чему предотвращает появление разных грызунов и микроорганизмов. Средний срок службы составляет 50-60 лет при соблюдении температурных порогов, указанных на упаковке производителем. Плотность этого материала доходит до 40 кг/м3, что делает его приспособленным к большим нагрузкам. Это хорошо сказывается при монтаже теплого пола, так как на маты не только укладывается сетка из арматуры или прутьев, но и заливается слой бетона и выравнивающего раствора (поверх водяных труб).

Маты для тёплого пола (водяного) являются современным термоизолирующим материалом, который изготавливается согласно европейским стандартам (качество и безопасность). Производятся они по новейшим передовым технологиям. По техническим характеристикам сочетают в себе преимущества обычных утеплителей, отвергая недостатки.

Основными преимуществами матов являются:

достойные теплоизоляционные и звукоизоляционные свойства;
позволяют как полусухую укладку, так и укладку во влажную (даже мокрую) стяжку;
при длительной эксплуатации не подвержены деформации и изменению размеров;

на современных матах присутствует система замков, которая позволяет их соединять гораздо быстрее и качественнее и не допускает съездов конструкции;
большая часть выпускаемых материалов имеет разметку, что заметно облегчает процесс монтажа трубопроводов;
не гниют, не сохраняют бактерии;

не подвержены воздействию влаги;
нетоксичны (при обычных температурах, от -180 до +180 градусов), безопасны для человека;
срок эксплуатации составляет порядка 50-60 лет.

С целью уменьшения этой особенности в материал при производстве добавляют антипирены, что делает его самозатухающим веществом. В продуктах российского изготовления такого рода материал метится буквой С в окончании.

Нагревательный элемент должен применяться предельно осторожно. Среди минусов можно отметить то, что он может стать причиной пожара

Разновидности матов

Наиболее востребованные маты для теплого пола:

Фольгированные. Достоинство фольгированных матов – невысокая стоимость. Отличный вариант для проектов, где теплый пол (в том числе инфракрасный или электрический) служит дополнением к основной системе отопления. Теплоизоляция производится из вспененного полиэтилена (другое название – пенофол), одна сторона которого покрывается алюминиевой фольгой.

При укладке этот слой является верхним и отражает тепло, которое генерируется системой нагрева. Такие маты не рекомендуется использовать владельцам квартир на первом этаже и частным застройщикам. В силу того, что в многоквартирных и частных домах есть подвалы или просто «подпольное» пространство, такой слой теплоизоляции не сможет эффективно противостоять утечке тепловой энергии.
С пленкой. Один из наиболее «теплых» вариантов, представленных на потребительском рынке. Маты выполнены из пенополистирола плотностью не менее 35 кг на квадратный метр.

Одна из сторон оклеивается защитной фольгированной пленкой. По фольге нанесены метки, упрощающие монтаж труб. Маты обеспечивают хорошую теплоизоляцию и позволяет надежно зафиксировать трубы водяного теплого пола.
Обыкновенные полистирольные плиты плоского формата. Изготавливаются из пенопласта толщиной не менее 5 см. Плотность материала, как правило, составляет 40 кг/куб.

Они предназначены для помещений, где основным, а возможно и единственным источником тепла является сам теплый пол. Из недостатков специалисты выделяют отсутствие разметки под монтаж системы обогрева и необходимость в дополнительной укладке защитной пленки.

Теплоизоляция пола относится к числу одних из наиболее важных компонентов системы «теплый пол». Благодаря ей, тепло сохраняется в комнате, а не расходуется на обогрев стяжки.

Правильный подбор слоя утеплителя положительно сказывается на длительности срока службы, тепловой эффективности и несущей способности основания

Важно, чтобы теплоизолирующая прослойка могла выдержать планируемую механическую нагрузку. Поэтому плотность материала должна быть не ниже 25 кг на кубический метр

Маты для «теплого пола» производятся в широком ассортименте и разных размеров. Они имеют отличительные особенности по способу укладки источника тепла.

Профильные монтажные маты

Из-за высокой популярности данный вид горизонтальной теплоизоляции заслуживает особого внимания. Для их изготовления применяется особый способ гидрополлентной штамповки. На выходе получаются пенопластовые плиты с выступами. Они идеально подходят для монтажа водяного теплого пола: так называемые «бобышки» значительно упрощают укладку труб.

Толщина прямоугольных плит колеблется в диапазоне от 10 до 35 мм. Небольшие выступы («бобышки») имеют форму цилиндров или кубиков и хорошо удерживают магистрали теплопроводной системы толщиной до 20 мм. Исключается любой сдвиг или нарушение целостности в процессе монтажа и эксплуатации. Материал может ламинироваться.

Его технические характеристики:

низкая теплопроводность – не выше 0,052 Вт/м*К). благодаря этому в комнате гарантирована высокая теплоизоляция основания;
высокая плотность – до 40 кг на кубический метр. Вероятность механического повреждения слоя при условии профессионально выполненной бетонной стяжки равна нулю;
отличные показатели шумопоглощения;
хорошая гидроизоляция. Ламинированные плиты не пропускают влагу как таковую. Между собой плиты стыкуются при помощи продуманной системы замков, что исключает проникновение влаги внутрь на стыках.

Процесс сборки самодельного коллектора

Если для вас отопительная система сконцентрирована в одной комнате и для этого вам требуется всего один водяной контур, приступайте к сборке простейшего коллектора. Для этих целей вам потребуется:

смесительный клапан на ¾ дюйма;
переходник на ¾ дюйма;
ниппель;
тройники;
колено с углом изгиба 90;
муфта зажимная на ¾ дюйма.

В качестве дополнительной оснастки так же потребуется циркуляционный насос с входом с патрубками диаметром 1 дюйм, шаровой кран на ¾ дюйма, воздухоотводчики и спускной клапан.

Для изготовления коллектора своими руками можно использовать латунные комплектующие или металлопластиковые вентили, колени, тройники и переходники. Металлопластиковая запорная арматура, используемая для этих целей, дешевле и позволяет легко усовершенствовать конструкцию теплого пола, с расчетом увеличения контуров теплого пола.

Процесс изготовления и сборки можно разделить на этапы.

Первый этап: в соответствии с размерами, указанными вами на эскизе, подготавливаются труб, из которых будут сделаны отдельные фрагменты конструкции.

Второй этап: отдельные элементы соединяются в единую конструкцию в соответствии с технологической необходимостью и назначением;

Третий этап: установка отдельных элементов осуществляется в подготовленные для холодной сварки места. Далее проводятся сварочные работы при помощи аппарата холодной сварки;

Четвертый этап: собрав собственный коллектор, необходимо проверить его на отсутствие протечек. Закрыв все патрубки, один оставляется открытым для того, что бы в него подать горячую воду. Отсутствие протечек в местах соединений говорит о том, что вы все сделали правильно;

Пятый этап: монтаж коллектора на месте его постоянно расположения и подключением к нему греющих труб водяного контура.

Далее по мере необходимости осуществляется комплектация смесительного узла циркуляционным насосом, трехходовым клапаном и другими элементами запорной арматуры.

Особенности матов для тёплого водяного пола по видам

Цена, размеры и характеристики пенополистирольных матов для тёплого пола напрямую зависят от их вида. Предлагаем познакомиться с отличительными особенностями существующих разновидностей.

Для каждого помещения можно подобрать подходящий теплоизолятор

Рулонные материалы, снабжённые фольгированным слоем

Толщина рулонного материала 2–10 мм. Для его изготовления используется пенофол либо пенополиэтилен, покрываемый с одной стороны дюралевой фольгой. Иногда наносится полимерный слой. Разметка производится только на одной стороне.

Скрученный рулон удобно транспортировать

Благодаря тому, что материал можно свернуть в рулон, значительно облегчается транспортировка. В процессе монтажа он укладывается на основание фольгой вверх. Для соединения отдельных элементов между собой используется специальная лента. Также используется армирующая сетка.

Для частного дома не лучший вариант

Пенополистирольные плиты

Для изготовления матов используется пенополистирол толщиной 0,4–0,5 см, имеющий плотность около 40 кг/м³. Изделия устойчивы к воздействию нагрузки, хорошо сопротивляются деформации. Для фиксации элементов на поверхности пенополистирольных плит используются специальные скобы.

Разметка присутствует не всегдаДля крепления водяного контура используются специальные скобы

Фольгированные маты для тёплого водяного пола с плёночным покрытием

Основой фольгированных матов для тёплого водяного пола является пенополистирол, на который нанесён соответствующий слой. Производители предлагают изделия в виде плиток с замком либо панелей, скреплённых посредством плёночного напыления. Первый тип предполагает соединение укладываемых элементов при помощи водоупорного скотча. Во втором случае плиты просто укладывают на основание.

Фольгированный слой улучшает перераспределение теплового потока

На поверхность элементов наносится координатная сетка с шагом 50–100 мм. Ориентируясь на маркировку, можно за короткое время уложить отопительный контур.

Для соединения элементов используется специальная лента

Маты для тёплого водяного пола с «бобышками»: отличительные особенности

Многие производители предлагают изделия с характерными рельефными выступами. Формообразование матов для тёплого водяного пола с «бобышками» осуществляется методом гидропеллентной штамповки. В результате, обеспечивается равномерное распределение выступов на поверхности полотна. Расстояние между «бобышками» выбирается таким образом, чтобы трубы стандартного размера (14–20 мм) можно было легко уложить и зафиксировать.

Расстояние между «бобышками» может отличаться

Толщина плит составляет обычно 35 см. Размеры матов для тёплого пола 0,8 м × 0,6 м или 1 × 1 м² при высоте бобышек 20–25 мм. Элементы с замками позволяют сформировать единое полотно без щелей.

Специальное замковое соединение обеспечивает цельность уложенного полотна

Материалы имеют плотность 40 кг/м³. Благодаря этому, уложенный слой имеет высокую прочность. За счёт теплопроводности удаётся гарантировать высокие теплоизоляционные характеристики укладываемого слоя.

Достаточная плотность – гарантия высокой прочности

Трубы и крепёжные элементы

Пожалуй, трубы – это основной по важности элемент всей системы, своего рода радиатор, только вмурованный в пол. Естественно, это делает невозможным контроль их состояния и крайне затрудняет ремонт, если в нём возникнет необходимость

Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок.

Обнаружить протечку удастся лишь тепловизором

Теплый пол — термограмма

На строительном рынке имеется несколько разновидностей труб для водяных полов, и каждые имеют свои плюсы и минусы. Запрещены к использованию только изделия из чёрных металлов, так как имеющийся у них шов является слабым местом. Кстати, по тем же соображениям запрещены любые стыки и соединения труб в толще стяжки – контур должен быть цельным.

Виды труб

Медные. Пожалуй, самый лучший вариант, который не имел бы равных среди аналогов, если бы не цена. Стоимость труб, крепежа и соединительных узлов довольно высока, а если к ней прибавить ещё и необходимость применения специального сложного оборудования, то получившийся в итоге ценник будет многим не по карману.

Однако взамен будет получена прочная и долговечная система из труб с самой большой теплоотдачей, выдерживающих температуру до 250°C и не лопающихся при промерзании. Медные трубы сгибаются под любым углом, правда, посредством особого оборудования, и выдерживают значительные нагрузки.

Медные трубы KME (Германия)

Трубы из сшитого полиэтилена, ил RE-X. В данный момент они являются наиболее популярными для устройства тёплых водяных полов. Сшивка, то есть особая обработка полиэтилена, способствует появлению дополнительных связей между молекулами полимера, благодаря чему готовые изделия становятся прочными и термостойкими (выдерживают температуру до 125°C).

Трубы из сшитого полиэтилена

Так как полиэтилен является кислородопроницаемым материалом, трубы дополнительно покрываются особым противодиффузным слоем. Вода по таким трубам течёт почти бесшумно, так как материал обладает высокой степенью звукопоглощения. Эластичность позволяет изгибать трубы с необходимым шагом, а все эти достоинства на фоне доступной цены позволяют изделиям занимать лидирующие позиции на рынке.

Трубы для теплого пола из сшитого полиэтилена

Видео – Трубы для теплого пола из сшитого полиэтилена

Металлопластиковые трубы. Они состоят из трёх основных слоёв (отдельные разновидности труб изготавливают пятислойными), соединённых особым клеящим составом. Снаружи и внутри находятся слои прочного полиэтилена, а центральным слоем является фольга. Она увеличивает теплопроводность, является кислородным барьером, повышает прочность труб и облегчает их изгибание.

Труба пятислойная металлопластиковая PERT-AL-PER

Полипропиленовые. Самый дешёвый вариант, но для тёплых полов практически не используется. Главная причина – недостаточная эластичность. Трубу нельзя изгибать больше, чем на 8 диаметров, поэтому невозможно уложить её с нужным шагом. К тому же, плотность и теплоотдача у полипропилена меньше, чем у полиэтилена.

Полипропиленовые трубы – не лучший вариант

В заключении

Ознакомившись с тем, какое значение играет для системы отопления «теплые водяные полы» узел подмеса, как устроена его работа, можно сказать пару слов о настройке оборудования. Не имея соответствующей подготовки, такую процедуру лучше доверить специалистам – теплотехникам. Несмотря на то, что монтаж теплого пола и установка смесителя задачи, с которыми вы можете справиться самостоятельно, настройка регулирующей группы требует соответствующей квалификации и знаний.

Дл общей информации отметим пару шагов, с которыми связан процесс настройки смесителя.

Термоголовки или клапана с сервоприводами лучше снять, что бы они не оказывали влияние на настройку смесительного узла;
Перепускной клапан выставляется на максимальное значение -0,6 атм, сделав его на данный момент не рабочим;
Положение балансировочного клапана выставляется согласно расчетам пропускной способности;

Расчеты будут примерно такими:

Где, t1 — это температура воды в подающей трубе от автономного котла или системы ЦО;

t2подачи – это температура воды на входе в водяной контур;

t2обр – это температура воды в обратке, поступающей из петли водяного контура;

Kυт – общепринятый коэффициент, который равен значению 0,9.

Цифры для расчетов берем средние, для работы автономного котла:

t1=95 °С,

t2подачи = 45 °С,

t2обр = 35 °С.

В результате получаем:

Это и есть значение, которое мы выставляем на балансировочном клапане.

Далее настраиваем насос, учитывая пропускную способность балансировочного клапана и необходимую интенсивность потока воды. Если настроить насос с учетом оптимальных параметров вы не можете, установите на нем минимальные режимы работы. В дальнейшем, когда станет ясно, что рабочей скорости насоса не хватает, переустановите агрегат на большую скорость.

Последний этап связан с балансировкой петлей водяного пола. С этой задачей справляются балансировочные клапаны. Если у вас одна ветка отопительного контура, балансировка не потребуется.

В завершении следует сказать, что собранный узел подмеса и подключенный к системе, требует обязательной обвязки со всей системой обогрева. Соблюдая все необходимые инструкции и рекомендации специалистов, доверив выполнение гидравлических и тепловых расчетов специалистам, вы можете рассчитывать на благополучный исход вашего мероприятия. Смесительный узел, собранный по всем правилам, позволит работать вашей домашней системе отопления максимально эффективно. К тому же, вы существенно повысите уровень комфорта в доме и собственную безопасность.

Основные функции теплоизоляционных матов для тёплого пола

При устройстве тёплого пола отопительный контур укладывается на теплоизолятор. Использование в качестве утеплителя матов делает эксплуатацию отопительной системы более экономичной и эффективной. Подобный слой выполняет одновременно несколько основных функций:

точность позиционирования нагревательного контура за счёт рельефной поверхности и нанесённой разметки;
обеспечение достаточного уровня звукоизолирующих свойств. При толщине 2 см, шумопоглощение достигает 23 Дб;
достаточные гидроизоляционные характеристики при наличии специального плёночного слоя;
высокие теплоизоляционные и теплоотражающие характеристики. Направляя тепло вверх, маты позволяют существенно снизить теплопотери, которые имеют место при эксплуатации тёплого пола. В результате, существенно снижаются затраты на отопления дома;
высокие прочностные характеристики, позволяющие теплоизоляционному слою выдержать эксплуатационную нагрузку;
повышение скорости монтажных работ. Наличие специальных фиксаторов и замков позволяет быстро соединить теплоизоляционные маты для тёплого пола между собой и закрепить элементы отопительного контура.

Положение элементов водяного контура рассчитывается заранее

Высокие теплоизоляционные характеристики слоя снижают эксплуатационные расходыДля монтажа требуется меньше времени

Статья по теме:

Заключение

Если подходить к вопросу комплектации и оснащения теплых полов прагматично, то самодельный коллектор, вполне оправдывает затраченные на его изготовление усилия. Единственное «но», которое может поставить под сомнения все ваши старания – это надежность конструкции и функциональность. Готовый коллектор, который вы можете купить, вложив немалые деньги, может не подходить под вашу существующую отопительную систему. Своя работа будет наоборот, максимально приближена и адаптирована к существующим техническим условиям.

Самодельная гребенка, в которой вы, наверное, постарались учесть все конструктивные нюансы, должна работать нормально и эффективно.

Сравнивая количество средств, потраченных на создание самодельного коллектора и стоимость готового прибора, можно смело говорить о существенной экономии. Многие модели коллекторов сегодня стоят недешево. Как правило, цена одного прибора сравнима по расходам с половиной средств, потраченных на расходные материалы и последующий монтаж теплого пола.Для тех, кто хочет таким образом оборудовать систему отопления на даче или сделать теплый пол в ванной комнате, такой вариант будет очень удобен и практичен. Монтаж теплых водяных полов в качестве основной отопительной системы в доме на капитальной основе, ставит перед вами повышенные требования. Лучше в таком случае купить заводскую модель, за качество и надежность которой несут ответственность компании изготовители.

Заключение

Монтаж теплого пола, т.е. укладка теплого пола – это только часть долгой и большой работы по оборудованию домашней системы отопления. После того, как вы уложите водяные трубы в пол под бетонную стяжку или под наборную конструкцию, подключение является важнейшим этапом.

Правильно сделанные предварительные расчеты теплых полов, позволят вам не только выбрать необходимую модель коллектора, но и получить представление о том, каким образом будет осуществляться подключение водяного контура к системе отопления. Соблюдая необходимые инструкции и руководствуясь советами профессионалов, подключайте каждую трубу к необходимому гнезду

Важно, не перепутать места подключения. Вход основной подачи с входом обратки

Для удобства подключения существует маркировка входов: красным цветом обозначается подающая труба. Синим цветом, обозначены входы для обратного потока. Подключение труб к входам осуществляется с помощью фитингов.

Проверить правильность подключения можно во время контрольного, первого пуска. При отсутствии видимых изъянов в функциональности смесительного узла и нормальной работоспособности теплого пола, можно приступить к завершающим работам.
