Изоляция воздуховодов цилиндрами

Целесообразность утепления вентиляционной разводки

Утепление вентиляционных труб существенно снижает уровень шума.

Утепление воздуховодов вентиляции выполняется с целью:

• предотвращения образования конденсата;
• повышения уровня огнестойкости труб;
• снижения уровня теплопотерь;
• уменьшения шума и вибрации при перемещении воздуха.

Конденсат выпадает на внешней стороне воздуховодов по причине разности температуры окружающей среды и воздуха, перемещающегося внутри. Последний всегда теплее, по сравнению с первым. Конденсат приводит к коррозии металла и его обледенению в зимнее время. Все это сокращает срок эксплуатации конструкции. Шумы в вентиляционной системе – это результат возникающей турбулентности воздуха и работы вентиляторов. Шум снижает уровень комфорта в помещении. Утепление вентиляции в частном доме и административном здании поможет устранить данный неприятный факт.

Термоизоляция с внешней стороны улучшает противопожарные характеристики воздуховодов, препятствует распространению огня. Правильное утепление вентиляции в частном доме снижает уровень его теплопотерь. В этом случае сводится к минимуму теплообмен между теплым воздухом внутри воздуховодов и окружающей средой.

Сегодня в продаже можно найти воздуховодные трубы, уже оснащенные термоизоляционными материалами и не имеющие дополнительного слоя. Чем и как утеплить вентиляционную трубу в частном доме? Выбор необходимого материала и ход работ должен проводиться в строгом соответствии с нормативной документацией, а именно:

• СНиП от 2003 года об отоплении, вентиляции и системе кондиционирования;
• СанПиН об санитарно-эпидемиологических требованиях в жилых помещениях;
• СНиП об изоляционных материалах;
• СНиП о тепловой защите здания.

Отсутствие или неправильное утепление приводит к образованию конденсата и коррозии.

Внутри или снаружи? Как утеплить вентиляционную трубу в частном доме: внутри или снаружи? В каждом из вариантов есть свои преимущества и недостатки. Так, организовать внутреннюю теплоизоляцию сложнее с технической точки зрения. В то же время термоизоляционный материал здесь не нуждается в защите от механического воздействия. Однако при проведении внутренних работ необходимо увеличить площадь сечения воздуховодов, чтобы не изменялась их пропускная способность. Утеплитель покрывается упрочненной, гладкой пленкой, чтобы не увеличивалось сопротивление при перемещении воздушных масс. Здесь также понадобится паронепроницаемый материал. В противном случае теплоизоляция поглотит в себя влагу воздуха.

Внешняя теплоизоляция вентиляционной трубы в исполнении проще. Однако она тоже нуждается в пароизоляции. Плюс ко всему необходимо организовать гидробарьер конструкции, выступающей за пределы жилого помещения, и защиту от механического воздействия. Внешний теплоизоляционный материал – это потенциальная опасность в случае пожара. Он способствует распространению огня, потому нужно выбирать негорючие материалы. Однако используя подобную методику, нет необходимости в увеличении сечения воздуховодов.

Для чего применяется термоизоляция воздуховодов?

Благодаря своевременному утеплению воздуховодов можно решить сразу несколько важных задач:

• уменьшение количества тепловых потерь;
• предотвращение возгорания внутри воздуховода и дополнительная огнезащита;
• снижение шума, возникающего при прохождении потоков воздуха по воздуховоду;
• защита внутренних и внешних поверхностей воздушных каналов от конденсата.

Конденсат не только портит внешний вид отделки помещения и становится причиной возникновения плесени и грибка на воздуховодах и прилегающих поверхностях: капли воды, выпадающие на вентиляционных каналах, имеют очень агрессивный химический состав, поэтому способны испортить все металлические элементы системы подачи воздуха за вполне короткий срок. При помощи термоизоляции температура поверхности воздушного канала постоянно находится выше точки росы, поэтому конденсация влаги не происходит.

Термоизоляция необходима также и для систем, служащих для транспортировки холодного воздуха. В данном случае возникает обратная проблема – холодные воздушные потоки нагреваются окружающим канал теплым воздухом, что снижает эффективность работы системы кондиционирования и требует увеличения используемых ресурсов или дополнительных настроек конструкции.

Изолированный воздуховод не покрывается конденсатом и производит меньше шума при работе

Уменьшение шума, производимого воздуховодом при работе, также способно продлить срок эксплуатации системы. Шумоизоляция способствует снижению уровня вибраций, что препятствует износу металлических деталей вентиляционного канала.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

• минеральная вата;
• стекловата;
• пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
• производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

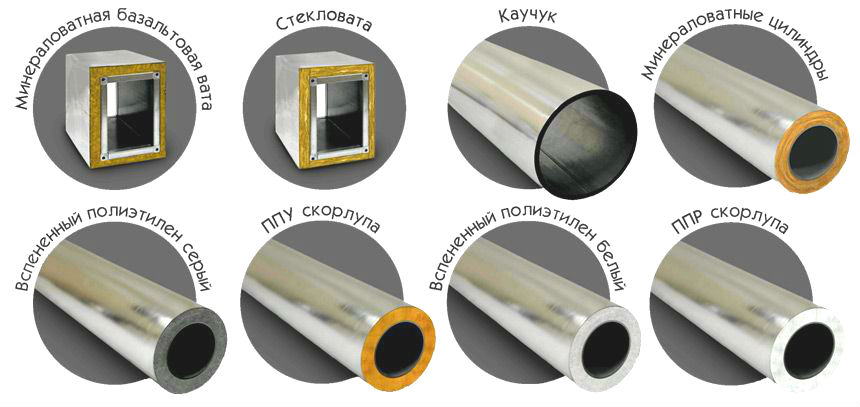

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

• это один из самых дешевых теплоизоляционных материалов;
• его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
• толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

• это не токсичный материал;
• обладает он звуко- и пароизоляционными качествами;
• на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОБМ-Вент:

Характеристики

ОБМ Вент производится в соответсвии с ТУ 5769-001-38653408-2012 с изм. №1 и ТУ 23.99.19-001-19072396-2018.

Сертификаты на систему ОБМ Вент:

• Сертификат НГ (негорючий) № С-RU.AA92.B.0097
• Сертификат соответсвия C-RU.ПБ68.B.03072
• Сертификат соответсвия C-RU.ПБ68.B.00155/19
• Сертификат соответсвия C-RU.ПБ68.B.00297/19
• Сертификат соответсвия ГОСТ Р №РОСС RU.АИ32.H19870
• Сертификат соответсвия ГОСТ Р №РОСС RU.АИ32.H19870
• С-RU.АА92.В.00110
• С-RU.АА92.В.00112

Пример заполнения спецификации можно посмотреть на странице –  Пример заполнения спецификаций

Теплопроводность

Размеры полотна

Монтаж

Технологический процесс монтажа огнезащитного покрытия ОБМ-Вент производится в соответсвии с технологическим регламентом №В-003/30-180 от 6.05.2019 и состоит из следующих этапов:

1. Подготовка поверхности.
2. Раскройка материала.
3. Перемешивание клеящей мастики
4. Нанесение клеящей мастики EXPERT на воздуховод.
5. Оклеивание поверхности материалом.
6. Проклеивание стыков алюминиевым скотчем (при необходимости)

Метод третий: организация приточной вентиляции

Этот метод борьбы с конденсатом можно использовать в том случае, если предыдущие не дали никакого результата: это изготовление новой принудительной системы вентиляции с заглушкой старой вентиляционной системы.

В кухне наибольший источник испарений и поэтому там можно установить вытяжной вентилятор. Он может быть смонтирован в труде и проходить через толщу несущей стены. Также его можно установить в форточку. Это вентилятор будет вытягивать из кухни и всех помещений воздух, но чтобы не нарушить воздухооборот, следует позаботиться о притоке воздушных масс. Это можно делать, приоткрыв форточки в комнатах, но лучше всего использовать стеновые приточные клапаны. Они устанавливаются за отопительными приборами, совершенно невидны, практичны, и не требуют источника напряжения.

Калькуляторы и примеры расчета

Все оборудование сравнительно дешевое, и приобрести его можно практически в любом строительном магазине. А в последние годы, можно даже заказать не выходя из дома через интернет. Выполнить расчет сечения отверстий и их количества можно самостоятельно, воспользовавшись нашей статьей: Как сделать правильный расчет площади воздуховодов.

Множество проблем может создать конденсат в вентиляции. Как избавиться от этой проблемы, должны решать все жильцы дома сообща. Именно тогда работы, проведенные по избавлению от этой напасти, будут максимально эффективными, ведь вентиляция – это единый организм, нарушение которого на любом участке может повлечь проблемы и на всех остальных.

Требования к характеристикам материалов

Чтобы утеплитель прослужил долго, раньше времени не отсырел, не покрылся плесенью и выполнял все возложенные на него задачи, он должен обладать следующими качествами.

Одна из важнейших характеристик – коэффициент теплопроводности, выражающийся в Вт/м•°С. Именно от него зависит степень охлаждения воздуха в трубах. Производители, учитывая отличающиеся условия монтажа, производят теплоизоляционные материалы различной толщины и плотности.

В таблице представлены популярные строительные материалы, применяемые для теплоизоляции воздуховодов. Пользуясь приведенными данными, можно определить зависимость коэффициента теплопроводности от плотности и толщины материала

Второй важный параметр – паропроницаемость. Если воздуховоды склонны к образованию конденсата, он в первую очередь проникает в утеплитель и повышает его влагосодержание, что увеличивает теплопроводность.

Если для утепления вы выбрали пористые, волокнистые материалы, легко впитывающие влагу, позаботьтесь о дополнительной пароизоляции. Простейший вариант – обертывание утепленного участка полиэтиленовой пленкой

Следующая характеристика – акустическая эффективность. Воздух движется внутри каналов, вызывая вибрации и шум. Работающий вентилятор также создает звуковые волны. Они по воздуху и по жесткой конструкции воздуховода передаются в окружающее пространство и создают дискомфорт для жильцов дома.

Чтобы максимально снизить уровень шума, нужно продумать конструкционные особенности воздуховодов, сделать их прямыми, с минимальным количеством поворотов. Значительно уменьшить шумность можно и с помощью шумопоглощающего утеплителя.

Не упускайте из виду и такое качество, как стойкость к биологическому воздействию. Чем меньше материал пригоден для образования колоний плесневых грибков, размножения различных микроорганизмов, тем дольше он прослужит, а вместе с ним сохранится структура и других строительных материалов – например, древесины или бетона.

Плесень вызывает не только разрушение природных материалов, но и негативно влияет на самочувствие. Если вы запланировали разместить в мансарде жилую комнату, обеспечьте нормальную температуру и уровень влажности

Для теплоизоляционного материала важен и такой параметр, как рабочая температура. Она отличается у разных утеплителей, но средним можно назвать диапазон от -35°С до +60°С.

И еще одна характеристика – санитарно-гигиенические свойства. Теплоизоляция не должна распространять токсичные, вредные для здоровья газы. С этой точки зрения ценятся материалы, имеющие в составе компоненты природного происхождения – например, войлок или минвата.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

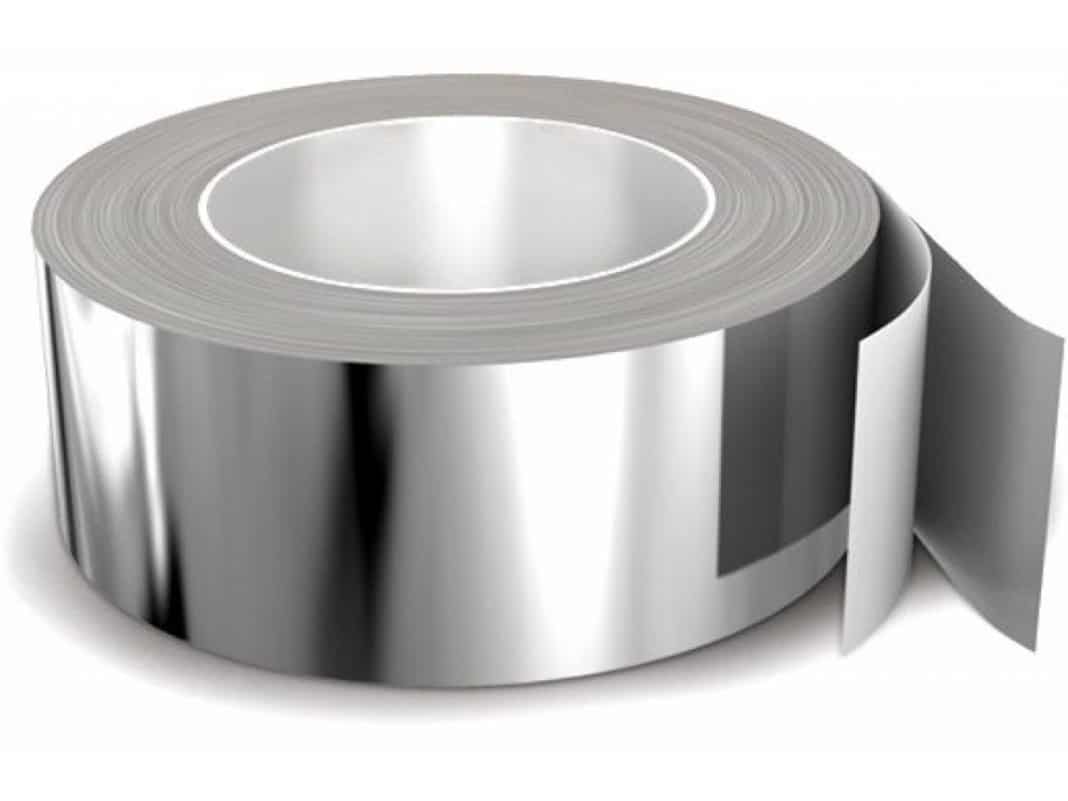

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

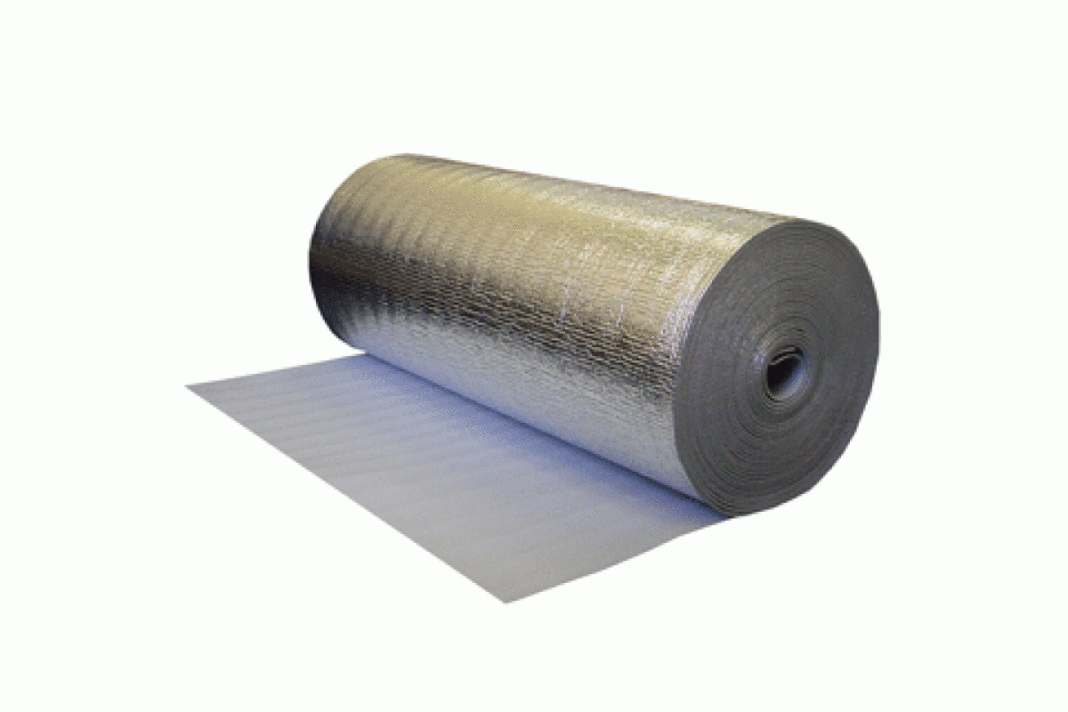

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Пенофол марки «С» – материал для теплоизоляции воздуховодов

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Термоизоляция вытяжной системы дома

Замок шип-паз.

Вытяжка – неотъемлемый атрибут современной кухни, ванной комнаты. Через нее на улицу выходят лишний пар и влага, которые образовались в результате приготовления еды и использования горячей воды. Из-за большой разности температуры отходящего из помещения воздуха и окружающей среды на поверхности воздуховода выпадает конденсат. Металл покрывается коррозией. Кроме этого, скопившаяся влага проникает в материал стен и потолка комнаты. Чтобы предотвратить образование конденсата, воздуховод подлежит термоизоляции. Как утеплить вытяжку в частном доме?

Если была куплена и установлена вытяжная система заводского изготовления, она обязательно оснащается внутренним, утеплительным слоем. Но эта часть воздуховода остается внутри помещения. Утепление вытяжки в частном доме, которая находится за пределами жилого помещения, можно выполнить минеральной ватой.

На начальном этапе труба очищается от пыли, грязи, мусора. Далее купленным плитным или рулонным утеплителем труба обматывается. Толщина материала рассчитывается, исходя из строительных норм. Но в большинстве случаев достаточно одного слоя минеральной ваты, толщиной 5 см. Крепеж проводится при помощи скотча. При этом швы проклеиваются алюминиевой клейкой лентой. Поверх вата обматывается отражающей теплоизоляцией с толщиной теплоизоляционного материала 2 см. Все соединительные швы дополнительно проклеиваются липкой, фольгированной лентой.

Утепление внешней вентиляции. Нужно ли утеплять вентиляционную трубу, которая проходит по чердачному помещению? В случае с неотапливаемым чердаком утеплительные работы проводятся обязательно

При выборе материала берется во внимание не только опасность проникновения влаги, но и вероятность порчи утеплителя грызунами. Здесь пригодны пенопластомеры

Они выпускаются в виде своеобразной скорлупы, что существенно упрощает монтажные работы.

Утепление вытяжной вентиляции проводится по следующей схеме:

• выбор подходящей термоизоляции;
• ее монтаж;
• установка защитного кожуха.

Выбор термоизоляции проводится согласно размерам самой воздуховодной трубы. В противном случае утеплитель может не полностью покрывать поверхность воздуховода или будет укладываться внахлест, что также отрицательно скажется на его защитных функциях. Далее, при помощи ножа или пилы производится надрез скорлупы с последующим монтажом.

Утепление приточной вентиляции заканчивается проклейкой стыков специальной лентой и установкой защитного кожуха. Он крепится при помощи бандажей.

Минеральная вата с фольгированием – идеальный вариант.

Работы с воздуховодами прямоугольного сечения. Как утеплить вытяжную вентиляцию прямоугольного сечения? Здесь можно использовать и рулонный, и плитный материал. Идеальный вариант – базальтовое волокно. Оно не способствует распространению огня, не поддается гниению. Недостатки – паропроницаемость и гигроскопичность – устраняются установкой гидро- и паробарьера.

Как утеплить вентиляцию в частном доме прямоугольного сечения? Подготавливают утеплитель нужной толщины. Нарезают его на удобные для монтажа куски. В качестве крепежных элементов берется прокаленная, стальная проволока. Для герметизации швов пригодится фольгированная, клейкая лента.

Работы выполняются в следующем порядке:

• монтаж утеплителя;
• проклейка стыков;
• крепеж при помощи проволоки;
• обмотка защитным, фольгированным утеплителем;
• фиксация защитной оболочки.

При работе с базальтовым волокном обязательно пользуются средствами индивидуальной защиты.

Варианты систем подачи воздуха

Вентиляция бывает естественная и механическая. Для помещений больше подходит естественная вентиляция, с точки зрения скорости движения воздуха. Скорость воздушного потока при такой системе составляет не более 1м3 в 1 час. При механической вентиляции эта скорость увеличивается и уже составляет 4-5м3 в час. Особенностью естественной вентиляции является необходимость увеличивать диаметр сечения воздуховодов. Чем скорость движения воздуха меньше, тем больше нужно проектировать размеры вентиляционного каналов. Тут уже необходимо утепление воздуховодов. Пенофол самоклеющийся — изоляция для воздуховодов, которая специально разрабатывалась для этих целей. Он имеет покрытие из алюминиевой фольги и липкий слой — это эстетично и экологично. Пенофол-изоляция технические характеристики которой выбирают с учетом проектной документации. Реже используют минераловатные утеплители или каучук, существует опасность выпадения конденсата.

Естественная система вентиляции – это самая несложная и недорогая вентиляция. Для установки такой вентиляции не требуются дорогие электроприборы. Такая вентиляция не расходует электроэнергию. Для ее установки необходимы воздуховоды, имеющие на выходе установленный дефлектор. Он устанавливается для усиления тяги, сохраняет помещение от попадания внешних осадков через внешние каналы. Основные шахты закладываются еще в процессе строительства дома. Они строятся из кирпича или блоков и выводятся выше конька крыши. В каждой комнате должен быть свой вытяжной канал и установлена изоляция воздуховодов, чтобы запахи из кухни не попадали в комнаты. При монтаже системы вытяжной естественной вентиляции воздух устраняется путем образующейся разницы температур, и зависит от скорости ветра, давления воздуха. При установке вытяжной системы естественной конструкции не требуется дополнительного оборудования, она проста в обслуживании. Для того, чтобы она не обмерзала на выходе зимой, а при сильном ветре воздух не вдувался обратно, на воздуховод должна быть обязательно установлена изоляция воздуховодов Пенофол.

Механическая система вентиляции — должна применяется в тех случаях, где не справляется естественная. В основном ее использую в больших помещениях, влажной и агрессивной среде, торговых и промышленных центрах. При проектировании используются вентиляторы, обратные и прямые клапаны, утепленные воздуховоды. Процесс оттока воздуха регулируется автоматически. Механическая вытяжная конструкция регулирует процессы, независящие от окружающей среды. Данный проект дороже естественной вентиляции и требует подключения к электрической сети электронных приборов обеспечивающих автоматический контроль. В обслуживании она будет сложнее. Приточная механическая вентиляция дополнительно нагревает или охлаждает, кондиционирует, очищает от пыли или увлажняет воздух, поступающий в помещение с помощью калорифера. Приточный воздух, поступающий принудительно, вытесняет воздух через систему вытяжных воздуховодов, которые тоже утепляют для этого используется изоляция воздуховодов фольгированная с самоклеющимся слоем Пенофол. В процессе эксплуатации периодически необходимо проводить чистку воздуховодов и приборов.

В обычной жизни человек должен чувствовать себя комфортно в собственном жилище, производственном предприятии или торговом центре, магазине или аптеке, необходимо позаботиться о свежем воздухе. Если в помещении плохая вентиляционная система, то запотевают окна, витают неприятные запахи из санузлов, появляется плесень и грибок. Когда эти показатели присутствуют в вашем помещении, необходимо обеспечить ремонт старой или создать новую технологию воздухообмена.

В любой системе вентиляции имеются две основные составляющие. Это аналогично внутренним органам для дыхания человека. Человек вдыхает чистый воздух, перерабатывает его и выдыхает уже обедненный кислородом и загрязненный. Так и в инженерной системе обязательно наличие притока воздуха и его оттока. Уровень комфорта зависит от температуры и скорости движения воздушных потоков. Чем скорость меньше, тем более комфортно. Доставку воздуха в помещения обеспечивают воздуховоды которые необходимо теплоизолировать, используя утеплитель для воздуховодов Пенофол.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Характеристики

Сертификаты «ОСМ AIr dukt 60»:

• Сертификат соответствия – RU C-RU.ФЮ64.В.00081/19
• Сертификат НГ- НСОПБ.RU. ЭО.ПР.154.Н.00078

Технические условия – ТУ 23.99.19-001-35309277-2019

Технологический регламент № 23.99.19

Монтаж

Подготовка

– Очистка от загрязнений поверхности конструкций воздуховодов. Поверхность должна быть очищена от грязи, грязи, ржавчины и жировых отложений.- Поверхность должна быть обработана антикоррозийным составам. Рекомендуемый состав ГФ 21.

Монтаж.

– Требуемые условия окружающей среды:

• температура – не ниже +5 С
• влажность – не более 70%
• тепература поверхности воздуховода должна быт не менее чем на 3 Свыше чем точка росы.
• воздуховоды должны быть защищены от атмосферных осадков, попадание капельной влаги,либо иного увлажнения. Не допускается монтаж покрытия по влажныи и непросушенным поверхностям.

– От рулона ОСМ AIr dukt 60 отрезается полотнище необходимого размера, с учетом требуемого нахлеста 50 мм.

– С «ОСМ AIr dukt 60» удаляется защитный (антиадгезионный) слой бумаги и клеевой стороной наклеивают на воздуховод.

– Для улучшения внешнего вида места стыков обклеивают алюминиевым скотчем.

 – Элементы крепления воздуховода к стене либо к потолку защищают покрытием  ОБМ «Самоклейка» той толщины, которое применялось для огнезащиты воздуховода.

Хранение

Материал ОСМ AIr dukt 60 хранить в закрытом помещении в упаковке производителя исключающем попадание атмосферных осадков. Температура хранения от плюс 5 до 40 С и влажности не более 85%.Для хранения и транспортировки материал складируют в штабеля высотой не более 2 м.Гарантийный срок хранения 6 месяцев.
