Монтаж проводки в кабель-канал

Подключение домашних электроприборов часто связано с переносом розеток или применением многочисленных удлинителей, которые смотрятся совсем не эстетично, путаются под ногами и мешают уборке.

Изменить схему проводки во время ремонта несложно: достаточно проштробить пазы для укладки проводов. коронкой просверлить отверстия под коробки для выключателей и розеток и подключить их. Метод этот достаточно прост и широко распространён, но у него есть и свои минусы:

во-первых, это достаточно грязная и пыльная работа,

во-вторых, нет гарантии, что в любой момент не понадобится подключить потребителя в другом месте или проложить новый кабель.

А как быть после ремонта? Поэтому я и решил для прокладки в комнате телевизионного кабеля и установки дополнительных розеток применить кабельный канал .

Он представляет собой пластиковый короб, закрывающийся с наружной стороны крышкой на защёлках. К нему можно подобрать различную фурнитуру, которая позволит проложить канал более-менее эстетично.

В моём случае кабельный канал был выбран сечением 16×16 мм, что вполне достаточно для размещения нужных проводов и антенного кабеля, тем более что имелись ограничения из-за расстояния между пластиковым порогом на балкон и плинтусом. Можно было использовать для прокладки проводов пазы в плинтусе, но мне этот вариант не понравился, потому что нет фурнитуры для вывода проводов к розеткам.

Сначала я определился с местами установки дополнительных розеток, выхода телевизионного кабеля, а также с тем, откуда будут запитываться розетки. Подать напряжение на прокладываемый провод в канале я решил от розетки, находящейся за шифоньером, — в процессе эксплуатации она всё равно не будет задействована. Для настольных прикроватных светильников решил установить две розетки — одинарную и двойную.

Прокладывать кабельный канал решил непосредственно над плинтусом. Сначала просверлил отверстие для телевизионного кабеля из коридора в комнату. Со стороны комнаты вдоль плинтуса расширил отверстие, чтобы можно было уложить телевизионный кабель в канал с большим радиусом. Кабельный канал крепил непосредственно к бетонной стене саморезами с использованием дюбелей.

Розетки ставил на стену через паронитовую прокладку в целях пожарной безопасности. Для подключения розеток к основному кабель-каналу использовал тройники и отрезки кабельного канала.

После монтажа кабельного канала уложил в него одножильный медный провод сечением 2,5 мм и антенный кабель.

Провода прокладывал с запасом для подключения. Затем подключил розетки.

Осталось подвести провода к питающей розетке. Подключение выполнил с помощью стальных соединительных клемм, рассчитанных на номинальный ток 20 А и предохраняющих соединение от образования гальванической пары алюминий/медь, так как старая проводка была произведена алюминиевым проводом. Все работы я проводил при отключённом вводном автомате.

Вот так быстро и с небольшими затратами можно изменить схему расположения розеток в комнате после ремонта.

1 В этой комнате будет устанавливаться кабель-канал.

2 Расстояние между порогом балкона и плинтусом ограничило размеры кабельного

3 Пластик хорошо режется ножовкой по металлу.

4 Для укладки в канал толстого антенного кабеля пришлось расширить отверстие.

5 Отверстия для крепления кабель-канала к стене сверлил ударной дрелью.

6 Для пожаробезопасности розетки установлены на паронитовые прокладки.

7 Для подвода к розетке использовал тройники.

8 Выход антенного кабеля осуществлялся через тройник.

9 После прокладки кабелей кабель-канал закрывается крышкой.

10 Соединение алюминиевых проводов с медными осуществлялось стальными клеммами.

Новая проводка — готова.

Практические советы по монтажу углов и стыков кабель-каналов

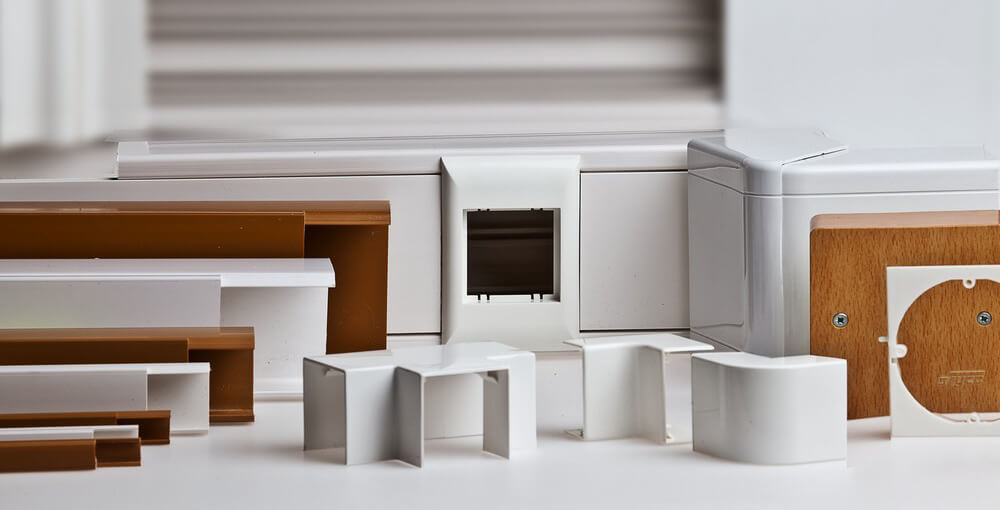

Мы уже советовали покупать специальные доборные элементы для прохождения внешних и внутренних углов, разводок под прямыми углами, тройников и т. д. Все стыки можно запиливать под прямым углом, срез может не быть идеально ровным. Накладные элементы закроют проблемные места, соединение будет красивым, работы значительно ускоряются. Резать пластиковый кабель-канал можно ножовкой по металлу, специальными монтажными ножницами или круглошлифовальной машиной (болгаркой) с диском по металлу.

Схемы монтажа кабель-каналов

А что делать, если по каким-то причинам доборных элементов нет, как резать канал, чтобы соединение не бросалось в глаза?

1. Монтаж внутренних углов. Этот переход невозможно сделать незаметным, всегда будет виден боковой разрез крышки кабель-канала. Вначале нужно отметить конкретное место изгиба, при этом следует соблюдать высокую точность. Снимите с кабель-канала крышку, в месте изгиба надрежьте боковые поверхности основной части, глубина разрезания – до уровня дна. Теперь его легко согнуть под нужным углом. Установите его на место и зафиксируйте одним из вышеописанных способов. Мы советуем для резки пользоваться болгаркой, такой инструмент есть в каждом доме. Наплавленные диском болгарки заусеницы легко отламываются пальцами – перегретый пластик теряет свою прочность. Работать болгаркой быстро, неровный срез всегда можно выровнять тыльной стороной диска.

2. Монтаж внешних углов. Соединение может быть полностью незаметным. Как его сделать? Нижнюю часть кабель-каналов отрежьте таким же способом, как и в случае с внутренним углом. По бокам верхней крышки сделайте надрезы с каждой стороны под углом 45°, центр угла должен лежать на линии изгиба. Крышку защелкивайте после прокладки в канале всех кабелей.

3. Монтаж розеток, коробок, выключателей и т. д. К главному каналу они присоединяются отводами под прямым углом. В случае необходимости можно изменять угол состыковки, но имейте в виду, что вы не найдете в реализации добротные элементы под такими углами. Сперва лучше закрепить отрезок канала нужной дины, а уже к нему вплотную фиксировать выключатель, розетку или коробку. Такой         алгоритм не только исключает возможность появления щелей между отдельными элементами, но и ускоряет процесс производства работ.

Вначале используйте стандартные длинные каналы, не спешите их разрезать на куски. У вас всегда должны быть под рукой все отрезки, среди них можно подобрать нужный по длине и не трогать целый. Будет необходимо для этого на несколько сантиметров сместить в ту или иную сторону розетку – нет ничего страшного.

Если вам нужно длительное время хранить приобретенные кабель-каналы, то положите их на ровную плоскость, не допускайте попадания на них прямых солнечных лучей. Со временем все пластики под воздействием солнечных лучей темнеют и теряют пластичность. Не стоит верить рекламе производителей о «полной устойчивости» к УФ-лучам благодаря современным технологиям, различные инновационные добавки не защищают пластик от таких воздействий полностью, а только замедляют процессы физического старения.

Смонтированный кабель-канал

Способы питания розеток и сети освещения

При составлении схемы электропроводки необходимо правильно выбрать способ питания каждой из розеток в доме, всех осветительных линий проводки. Типичная ошибка — подключение всех розеток от одной или нескольких линий. Такая схема использовалась 20-30 лет назад, когда нагрузки электроприборов были небольшими и с целью экономии все розетки в квартире были запитаны от распределительных коробок, которые в свою очередь, питались от одной линии проводки.

В современных условиях, когда нагрузки бытовых электроприборов выросли в несколько раз, такая схема электропроводки неприемлема по причине своей ненадежности и отсутствия защиты от перегрузки отдельных линий проводки.

Это связано с тем, что автоматический выключатель, питающий несколько комнат или всю квартиру, не способен защитить отдельные участки электропроводки от перегрузки, так как он выбирается с учетом суммарной нагрузки запитанных от него розеток и осветительных устройств.

Безусловно, можно использовать промежуточные распределительные коробки для запитки нескольких розеток. Такой вариант подходит для тех групп розеток, суммарная нагрузка которых сравнительно небольшая, например, 16 А.

Розетки, в которые будут включаться мощные бытовые электроприборы, должны быть запитаны от индивидуальных линий проводки, защищенными отдельными автоматическими выключателями соответствующего номинала. К таким электроприборам можно отнести электрическую печь, водонагреватель, стиральную машину, электрический обогреватель, котел и другие электроприборы, характеризующиеся большой потребляемой мощностью.

Система «В5 — Combitech» — монтажные элементы

1. DKC-2014.B5.02 — Подвес на шпильке и консоли потолочной.
2. DKC-2014.B5.03 — Подвес на шпильке консолей потолочных.
3. DKC-2014.B5.04 — Подвес на шпильке к бетонному перекрытию для S5 B5.
4. DKC-2014.B5.05 — Подвес на шпильке к бетонному перекрытию для F5 B5.
5. DKC-2014.B5.06 — Подвес на шпильках и профиле к бетонному перекрытию.
6. DKC-2014.B5.07 — Подвес на шпильках и скобе BMM-10 к бетонному перекрытию.
7. DKC-2014.B5.08 — Подвес к потолку симметричный.
8. DKC-2014.B5.09 — Подвес к потолку односторонний.
9. DKC-2014.B5.10 — Опора на наклонной поверхности.
10. DKC-2014.B5.11 — Подвес на наклонной поверхности.
11. DKC-2014.B5.12 — Подвес П-профиля к потолку.
12. DKC-2014.B5.15 — Подвес на двух шпильках к профнастилу.
13. DKC-2014.B5.16 — Крепление подвеса вдоль/поперек балки.
14. DKC-2014.B5.17 — Крепление поперек балки с использованием подвеса на шпильках.
15. DKC-2014.B5.18 — Крепление подвеса вдоль/поперек двутавра.
16. DKC-2014.B5.19 — Опора вдоль балки.
17. DKC-2014.B5.20 — Опора вдоль круглой балки.
18. DKC-2014.B5.21 — Подвес на шпильке к наклонной балке.
19. DKC-2014.B5.22 — Подвес на шпильках и профиле к наклонной балке.
20. DKC-2014.B5.25 — Крепление к вертикальной балке в один уровень.
21. DKC-2014.B5.26 — Крепление к вертикальной балке в два уровня.
22. DKC-2014.B5.27 — Крепление к вертикальной балке в несколько уровней.
23. DKC-2014.B5.28 — Стойка на горизонтальных прогонах.
24. DKC-2014.B5.29 — Вертикальная стойка к бетонной стене.
25. DKC-2014.B5.30 — Консольная опора на пол.
26. DKC-2014.B5.31 — Опора П-рама на пол.
27. DKC-2014.B5.32 — Опора в распор.
28. DKC-2017.B5.250 — Соединение I-образных профилей под углом 90°.
29. DKC-2017.B5.251 — Продольное соединение I-образных профилей.
30. DKC-2017.B5.252 — Крепление I-образного профиля к полу/потолку.
31. DKC-2017.B5.253 — Шарнирное крепление I-образного профиля к полу/потолку.
32. DKC-2017.B5.254 — Прокладка кабеля при помощи кабельных держателей BHR-20 тип 1.
33. DKC-2017.B5.255 — Прокладка кабеля при помощи кабельных держателей BHR-10.
34. DKC-2017.B5.256 — Прокладка кабеля при помощи кабельных держателей BHR-35.
35. DKC-2017.B5.257 — Прокладка кабеля при помощи кабельных держателей BHR-20 тип 2.
36. DKC-2017.B5.258 — Прокладка кабеля при помощи кабельных держателей BHR-40.
37. DKC-2017.B5.259 — Крепление профиля к ригелю эстакады Т5 сваркой.

Устройство проводки в кабель канале

К реализации любой идеи, а уж тем более такой ответственной, как электрификация бани, следует подготовиться. Нужно заранее все продумать, предусмотреть и, естественно, распределить этапы работ.

Тем, кто решил проложить кабель в электротехническом коробе, предстоит:

• составить чертеж обустраиваемого объекта с точными размерами;
• определиться с количеством и типом проводов, уложить которые потребуется в кабель канал;

• выбрать оптимальную трассу проводки и нанести ее на план;
• купить короба с аксессуарами согласно сделанной схеме;
• разметить путь электропроводки;
• правильно подготовить короба к установке;
• соорудить канал для укладки кабеля;
• уложить провода, правильно закрепить их и закрыть крышки;
• установить выключатели и розетки.

Для прокладки силовых и слаботочных проводов в одном кабель канале желательно приобрести короб с секциями. Силовые и слаботочные линии не должны пересекаться или скручиваться в жгут, иначе при передаче сигнала возникнут помехи.

Осуществлять прокладку кабеля следует в кабель канале, размер которого позволяет свободно расположить в нем весь набор требующихся проводов. Крышка должна без усилий защелкиваться, чтобы вся конструкция не «распахивалась» от случайного прикосновения.

При покупке обязательно нужно проверить крышку кабель канала «на предмет» закрывания. Не стесняясь продавца «пощелкайте» замком несколько раз. Будет обидно, если в уже установленном основании крышка просто не будет «держаться».

Планирование – гарантия успеха в работе

Прокладка проводки в коробе относится к разряду открытых схем, потому в обязательном соблюдении горизонталей, перпендикуляров и вертикалей нет необходимости. Ведь трасса полностью обозрима. Т.е. при желании повесить полочку на стену, угрозы случайно пробить кабель не возникнет. Допустимы диагональные линии, всевозможные зигзаги, ступени. Однако непреодолимая тяга хозяев к четкой геометрии чаще всего заставляет придерживаться строгих направлений, свойственных закрытой схеме проводки. Обычно линии параллельны плоскостям пола и стен, вытянуты вдоль оконных и дверных проемов.

Вычертить трассу можно, как душе будет угодно. Главное, чтоб не возникало ситуаций для случайного повреждения электросети, а также чтобы «привязанными» к ней выключателями и розетками было удобно пользоваться.

Нормативных регламентов по поводу устройства открытой проводки нет, есть рекомендации:

• удобно пользоваться выключателем, если он установлен возле двери со стороны ручки на высоте 90 – 160 см от плоскости пола;
• от потолка желательно отступить min 15 см, от оконного проема min 10 см;
• ближе 30 см от плоскости пола горизонтальные линии проводки и электроустановочные устройства располагать не стоит из-за возможности случайного увлажнения в ходе уборки. Исключение – плинтус с кабель каналом, но его зачастую используют для прокладки слаботочных проводов, применяемых для подключения интернета, телефона, антенны.

Согласно собственноручно сделанной схеме закупаем материал, приобретаем аксессуары, запасаемся инструментом для резки.

Начинающим мастерам желательно запастись коробом на 10-15% больше расчетного метража. Не нужно сразу весь материал нарезать на требующиеся для монтажа отрезки. По факту обязательно выявятся отклонения, свойственные отечественному строительству.

Лучше действовать последовательно: 7 раз померил – для уверенности приложил к месту установки – аккуратно отрезал – прикрепил. И так с каждым отрезком, для крепления которого на стене нужно заранее разметить место установки простым карандашом. В процессе разметки будущей трассы не нужно ориентироваться на линии сопряжения пол/стена, стена/потолок и т.д. Реальное положение выверяйте уровнемером и отвесом.

Основные разновидности

В зависимости от модификации различаются размеры кабель-каналов, их форма, материал изготовления и технические показатели. В быту или для оформления проводки в офисах чаще всего встречаются:

Виды перечисленных кабель-каналов могут разделяться по степени жесткости, по наличию крышки или типу замков на стыках. Однако, монтаж коробов для проводки в квартире осуществляется по одному принципу и с общими правилами.

Правила ввода электричества в дом

Для частных хозяйств важен такой вопрос, как ввод электроэнергии в дом. Обычно он осуществляется с помощью самонесущего провода СИП.

Если опора ЛЭП находится менее чем в 25 м от дома, дополнительных столбов для поддержки не потребуется.

Провод обычно тянется до электрощита с расположенными в нем УЗО, автоматами и подключением к контуру заземления. Переход на домашний кабель (например, ВВГнг) обычно происходит в другом щитке – с приборами учета

Требования к вводу:

• при длине провода более 25 м требуются дополнительные опоры (на ближнем к дому столбе можно установить щиток, а рядом в земле заглубить заземлительный контур);
• высота натянутого между опорами провода – не менее 2 м над землей;
• если провод пересекает строительные конструкции, его монтируют в защитную трубу;
• минимальное расстояние от земли для точки подключения здания – 2,75 м;
• если провод от ЩУЭ до дома планируется протягивать под землей, то его нужно поместить в защитную оболочку, а затем в канаву глубиной не менее 0,7 м.

Понятно, что при выборе подземной прокладки ввод непосредственно в здание необходимо предусмотреть еще в процессе строительства.

10 типичных ошибок электромонтажников

Открытый способ укладки электрокабелей проще закрытого, но все-таки есть нюансы, которые невозможно учесть, пока не будет определенной практики. Предлагаем обзор типичных ошибок, допускаемых при монтаже проводки:

1. Отсутствие схемы. Нередко проводку монтируют по принципу конструктора: сначала делают разводку в каждой комнате, а потом объединяют кабели. Это резко снижает надежность всей системы в целом.
2. Экономия на материалах. Некачественные провода, приборы и аксессуары – прямой и короткий путь к пожару. Лучше переплатить за продукцию надежной торговой марки, чем решать проблемы с замыканиями и возгораниями.
3. Расчет проводки без запаса. Сечение кабелей и их количество должны быть на 20% больше расчетного. Иначе не избежать лишних скруток и риска, что сеть не выдержит нагрузок.
4. Подключение мощных приборов через розетку, а не с помощью отдельного кабеля от щита. Даже розетка повышенной мощности не решает эту проблему, т.к. всегда есть риск, что кабель не справится с серьезной дополнительной нагрузкой.
5. Соединение высоко- и низковольтных кабелей в одной коробке. В этом случае почти гарантированы проблемы с работой техники во всем доме.
6. Лишние скрутки. Для соединения проводов лучше использовать специальные клеммы.
7. Соединение жил из меди и алюминия. Места контакта перегреваются, что может привести к проблемам. Для соединения стоит использовать клеммы, а лучше вообще избегать алюминиевых проводов и прокладывать только медные.
8. Пренебрежение ТБ. Правила техники безопасности написаны на основании горького опыта многих неудачливых электриков, и все же до сих пор находятся смельчаки, работающие под напряжением.
9. Неправильное расположение распределительных коробок. Они должны быть на 20 см ниже потолка. В противном случае есть риск случайных повреждений. К коробкам должен быть доступ для осмотров и ремонта.
10. Ошибки при монтаже контура заземления и подключении УЗО. Эти устройства защищают электросеть, поэтому к их монтажу следует отнестись особенно внимательно.

Начинающие электрики допускают и другие ошибки.

Мы перечислили только самые распространенные. Монтаж электропроводки сопряжен со множеством рисков, поэтому перед началом работ следует тщательно изучить технологию.

Советы по монтажу

Для того чтобы вы могли быстро произвести крепление кабель канала вам необходимо соблюдать следующие рекомендации:

– Для начала необходимо тщательно выровнять стену. Чем ровнее будет ваша поверхность, тем проще будет проводить крепеж. Отсутствие зазоров также может положительно сказаться на вашем интерьере.

– Для соединения кабель канала на углах вам необходимо будет срезать углы под 45 градусов. Сделать это можно с помощью стусла.

– Если вы не желаете постоянно проводить свое время над вырезкой углов, тогда можно использовать специальные элементы. На сегодняшний день производители выпускают большое количество комплектующих. Их вы можете увидеть на фото.

– Кабель канал должен ровно располагаться как по вертикальной, так и по горизонтальной плоскости. Для определения его ровности вы можете использовать строительный уровень.

– Перед установкой кабель каналов вам необходимо провести предварительную разметку.

– Если крепление кабель канала будет происходить на деревянной стене, тогда нельзя заранее проделывать отверстия.

– Прокладывать кабель каналы необходимо только в последнюю очередь.

Рекомендуем вашему вниманию: прокладка проводки в полу.

Два способа прокладки проводки в электроканалах:

Прокладка без специальной арматуры, то есть изменение направления провода (в данном случае углы) выполняется при помощи обрезки коробов

Надо обратить внимание на то, что обрезку следует выполнять очень осторожно и не оставлять  зазоров между соединениями. Это нужно для того, чтобы обеспечить полную защиту проводов. И второй момент (с эстетической точки зрения) связан с тем, как будет выглядеть ваша электропроводка, уложенная в короб, где существуют щели шириной чуть ли не с палец

И второй момент (с эстетической точки зрения) связан с тем, как будет выглядеть ваша электропроводка, уложенная в короб, где существуют щели шириной чуть ли не с палец.

Прокладку со спецарматурой, то есть углы и изгибы проводов выполняют при помощи дополнительных аксессуаров. В этом случае удается избежать работ по выполнению углов определенного градуса и легче осуществить прокладку проводов, обеспечивая их защиту от механических повреждений, а в отдельных случаях и исправляя неровности углов.

Ниже представлен ряд таблиц аксессуаров к кабель-каналам и аксессуаров для напольных и плинтусных кабель-каналов. Данными из этих таблиц лучше всего пользоваться при покупке в магазине оборудования – тогда вы не растеряетесь и выберете именно то, что надо.

Таблица аксессуаров к кабель-каналам и аксессуаров для напольных и плинтусных кабель-каналов.

Таблица аксессуаров к кабель-каналам и аксессуаров для напольных и плинтусных кабель-каналов.

Как и при монтаже электропроводки другим способом, здесь также существуют свои правила.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

• многоугольные;
• треугольные;
•  и другие;

Длина продукции в упаковке составляет:

• 15 м;
• 16 м;
• 20 м;
• 42 м.
• 70 м.
• 100 м.

Сечение:

• 12×12;
• 16×16;
• 20×10;
• 40×16;
• 60×40;
• 80×40;
• 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

• 80×60;
• 60×40;
• 40×16;
• 25×16;
• 12×12;
• 100×60;
• 80×40;
• 40×25;
• 25×25;
• 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Выбор сечения кабеля, аппаратов защиты

При составлении проекта электропроводки особое внимание следует уделить вопросу выбора требуемого сечения кабеля, расчета и выбора требуемых защитных аппаратов. В данном случае ошибкой является выбор кабеля с недостаточным сечением, что в будущем может привести к его повреждению

В бытовой однофазной сети необходимо прокладывать трехжильный кабель. Типичная ошибка — прокладка двухжильного кабеля по причине отсутствия заземляющей шины в распределительном щитке.

   Проводка в доме, таблица сечений проводников, подходящих для домашней сети

Даже если на данный момент нет возможности организовать заземление электропроводки, все равно необходимо проложить трехжильный кабель, так как домашняя электропроводка должна быть в обязательном порядке заземлена. А вопрос о том, каким образом обеспечить заземление можно будет решить после монтажа электропроводки. Останется только завести в домашний распределительный щит заземляющий проводник и подключить к уже проложенным защитным проводникам линий проводки.

Что касается защитных аппаратов, то в данном случае неправильный их выбор может привести в будущем к повреждению электропроводки, возникновению возгорания или удара людей, эксплуатирующих бытовые электроприборы, электрическим током. Очень часто, с целью экономии в электрический распределительный щиток устанавливаются только автоматические выключатели.

Такая экономия может дорого стоить, поэтому для того, чтобы электропроводка была безопасной для людей и имела надежную защиту, необходимо установить помимо автоматических выключателей устройства защитного отключения или дифференциальные автоматы, а также реле напряжения.

Если линии электропередач питающих сетей не имеют должной защиты от грозовых перенапряжений, то рекомендуется обеспечить защиту домашней электропроводки путем установки в распределительный щиток устройства для защиты от грозовых перенапряжений.

Средства, потраченные на данное защитное устройство — это мелочь, по сравнению с тем, какой может быть убыток в случае протекания разряда молнии по домашней проводки и включенным в сеть бытовым электроприборам.

Что важно знать

Основным элементом конструкции электротехнического короба является профиль П-образного сечения, длина которого составляет 2 метра. В комплект изделия входит крышка, для закрытия внутренней полости изделия. Профиль крепится к стене или потолку, в нем осуществляется прокладка силовых кабелей или контрольных проводов, после чего проводка закрывается быстросъемной крышкой. В качестве материала, из которого могут быть выполнены короба, используется оцинкованная сталь, алюминий или же прочный пластик, не поддерживающий горение. Более подробно узнать о том, какие бывают кабельные каналы. вы можете из нашей отдельной статьи.

Ассортимент изделий, выполняющих функции кабель-канала весьма разнообразен, что видно на фото выше. Это могут быть настенные короба и напольные плинтусы, а также гофротрубы и лотки. Как правило, плинтусы предназначены для размещения слаботочных кабелей и проводов, гофротрубы и лотки используют для монтажа в подсобных помещениях и на поверхности наружных стен. Для обустройства энергоснабжения помещений наибольшую популярность получили настенные электротехнические короба, изготовленные из пластика с двухсторонним замком. Помимо самых распространенных белых кабель-каналов, промышленностью налажен выпуск изделий самых различных цветовых решений, способных дополнить интерьер любого помещения.

Скрытая проводка замоноличенная в стенах

Само понятие скрытая электропроводка подразумевает в себе, что провода применяемые для электропрводки не должны быть видны. Рассмотрим скрытую электропроводку в штробах (бороздах) стен.

Сделать саму штробу можно несколькими  способами.

1. Сверление отверстий перфоратором по линии скрытой проводки последующем выбиванием штробы.
2. Вырезании штробы- штроборезом.
3. В не бетонных стенах штробу можно сделать с помощью скарпели (ломика) и тяжелого молотка.

Электрические кабели для скрытой электропроводки

Осуществляется скрытая проводка  электрокабелями марок ВВГ (Россия), марки NYM(НЮМ), реже марки ПВС (Россия). Сечение электрокабеля выбирается в зависимости от планируемой нагрузки( таблицу выбора сечений электрокабеля вы можете посмотреть в Статье блога: Схемы электропроводки квартиры)

Электрокабели или провода сначала «примораживаются» в штробе строительным гипсом или алебастром. После подсыхания алебастра (10-15 минут) провода можно заштукатурить. Для этого подойдет любая гипсовая штукатурка (подробно почитать об этом можно в статье Штукатурные работы).

Электромонтажные коробки для скрытой электропроводки

Скрытая проводка подразумевает установку  электромонтажных коробок (подрозетники) для розеток и выключателей. Для установки подрозетников выдалбливается необходимая по размеру ниша. Подрозетники  примораживаются алебастр, в них заводится кабель, потом замоноличивается  коробка гипсовой штукатуркой. Если скрытая проводка делается под плиткой ,то подразетники нужно замоноличивать так,что-бы они немного выступали из стены.

Список источников

• sovet-ingenera.com
• slarkenergy.ru
• www.otdelochnik24.ru
• kachestvolife.club
• banya-expert.com
• stroy-banya.com
• fazaa.ru
• vse-elektrichestvo.ru
• raschet.info
• powercoup.by
• ProFazu.ru
• electricremont.ru
