Можно ли заменить выключатель на диммер в готовом блоке?

Схема подключения диммера

Обычные светорегуляторы используются для того, чтобы подключить светодиодные лампы.

Современные устройства могут иметь целый ряд дополнительных функций, в частности таких как:

Отключение по таймеру;
Акустическое управление;
Регуляция освещения;
Возможность осуществления удаленного управления;
Различные режимы работы лампы.

Самые простые устройства могут только лишь регулировать яркость освещения. Диммерный элемент имеет свои определенные особенности и недостатки, которые обязательно нужно учитывать. Самый простой способ регулирования яркости, использование реостата. Такое устройство очень сильно нагревается, так что требуется дополнительная система охлаждения.

Электронные светорегуляторы могут быть выполнены на основе транзисторов или симисторов. Их нельзя использовать вместе с техникой, требовательной к особенностям электропитания

Очень важно правильно подключить схему электропитания. При выборе этого устройства, важно не только учитывать к какому типу они относятся, но и характер нагрузки

В квартирах и частных домах зачастую устанавливают моноблочные диммеры. В домах может быть применено еще и модульное исполнение, которое позволит яркость освещения придомовой территории.

Сейчас вместо этого используется диммер. Его можно подключать в качестве обычного выключателя, то есть, в разрыв цепи питания осветительного прибора. Размеры такого регулятора и крепежи для него полностью совпадают с параметрами обычного выключателя.

Существует несколько различных видов подобного устройства, в частности, такие как:

Сенсорный;
Светодиодный;
Поворотный;
Нажимной;
Одинарный;
Двойной.

Светодиодный диммер помогает быстро и результативно выдавать полученные результаты, а также плавно регулировать подачу световых потоков. Сенсорный диммер – светорегулятор с возможностью контролирования светового потока при помощи легкого прикосновения к определенной части кнопки. Дополнительно может быть укомплектован инфракрасным приемником для осуществления дистанционного управления. Поворотный диммер подразумевает под собой легкое вращение элемента управления.

Одинарное устройство можно поставить для одиночного светильника или группы осветительных приборов, объединенных в одну группу. Двухклавишный диммер предназначен для регулирования сразу нескольких источников освещения. Наибольшее распространение получили поворотные регуляторы, так как контроль интенсивности освещения осуществляется путем простого поворота ручки в требуемом направлении.

Выбор готового прибора

Наиболее популярными считаются диммеры, производимые под названием Schneider, Makel и Legrand. Последние электронные устройства создают с мощностью от 300 до 1000 Вт

Обычно при выборе диммера внимание обращают на цену

К другим важным критериям выбора диммера относят:

удобство эксплуатации, ведь одним может нравиться клавишное устройство, а другим — регулятор с дистанционным управлением;
вид устройства, который может как сочетаться, так и не сочетаться с интерьером дома;
бренд регулятора, так как более известные марки отличаются хорошим качеством и при этом продаются по приемлемой цене.

Подбирать устройство рекомендуется в 4 шага

Диммеры популярной марки Legrand подходят для любых ламп, включая осветительные приборы на 220 и 12 В. Чтобы определить, какой именно регулятор нужен для светильника, требуется воспользоваться следующей формулой: количество лампочек в осветительном приборе умножить на мощность одного источника света. Например, для прибора с 12 лампочками по 12 В подойдёт диммер мощностью не менее 144 В.

Что это такое

Диммеры – это устройства, которые используются для снижения яркости света. Изменяя сигнал напряжения, подаваемого на лампу, можно снизить интенсивность светового потока. Диммер имеет отношение к разным электрическим приборам, но чаще всего это понятие используется как дополнение к осветительным приборам. Более специализированное оборудование необходимо, чтобы затемнить флуоресцентные пары, испарения ртути и контролировать другие химические процессы.

Фото — нажимной диммер

Данные приспособления применяются как в быту, так и для освещения больших промышленных объектов. Мелкие бытовые диммеры, например, Legrand (Легранд), Schneider Electric (Шнайдер), Triac, Блэкмара, АВВ могут оснащаться дистанционным управлением (радиоуправляемый прибор). Современные профессиональные диммеры для дома контролируются цифровой системой управления DMX или DALI.

Фото — светодиодная лента и диммер

Ранее, для энергосберегающих ламп, люминесцентных и галогенных использовались даже механические диммеры, которые позволяли в незначительной мере приглушать или, наоборот, усиливать световой поток. Это довольно удобно, ведь можно контролировать систему освещения. Схема диммера на симисторе позволяет продлить работоспособность ламп, за счет того, что сенсорный выключатель изменяет световую схему, в зависимости от естественного освещения или отдельных настроек.

Преимущества использование диммера типа Агат, Jung, Гамбит:

Экономия электроэнергии;
Продление работоспособности осветительных приборов;
Широка область применения. Диммеры используются для пылесоса, вентилятора, паяльника, электродвигателя и многих других электрических устройств.

Современные диммеры изготавливаются из кремниевых выпрямителей или диодов (SCR) вместо переменных резисторов. Это позволяет делать регуляторы более долговечными. Переменный резистор рассеивает мощность в виде тепла и делит напряжение. При этом выпрямляющий диод переключается между низким сопротивлением и высокой устойчивостью, рассеивает очень мало энергии и способен управлять высокими напряжениями.

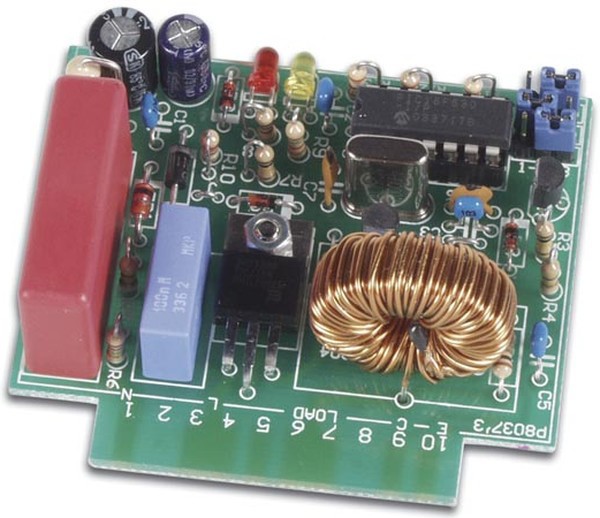

Фото — диммер для светосистемы

Сборка схемы

Теперь мы подошли к тому, чтобы собрать наш диммер. Имейте в виду, что схема может быть навесной, то есть с применением соединительных проводов. Но будет лучше использовать печатную плату. Для этой цели вы можете взять фольгированный текстолит (достаточно будет размера 35х25 мм). Диммер, собранный на симисторе с применением печатной платы, позволяет свести к минимуму размеры блока, он будет иметь малые габариты, а это даёт возможность устанавливать его на место обычного выключателя.

Перед началом работ запаситесь канифолью, припоем, паяльником, кусачками и соединительными проводами.

Далее схема регулятора собирается по следующему алгоритму:

На плату нанесите схемы соединения. Для выводов подсоединяемых элементов просверлите отверстия. При помощи нитрокраски прорисуйте на схеме дорожки, а также определите место монтажных площадок для пайки.
Далее плату необходимо протравить. Приготовьте раствор хлорного железа. Посуду возьмите такую, чтобы плата не ложилась плотно на дно, а своими уголками как бы упиралась о её стенки. Во время травления переворачивайте плату периодически и помешивайте раствор. В случае, когда это надо сделать быстро, согрейте раствор до температуры 50-60 градусов.
Следующий этап – лужение платы и промывка её спиртом (ацетон использовать нежелательно).
В проделанные отверстия установите элементы, лишние концы отрежьте и при помощи паяльника пропаяйте все контакты.
Припаяйте при помощи соединительных проводов потенциометр.
А теперь собранная схема диммера тестируется для ламп накаливания.
Подключите лампочку, включите схему в электрическую сеть и вращайте ручку потенциометра. Если всё собрано верно, то яркость свечения лампы должна изменяться.

Как подключить к лампочке?

Подключение к лампочке осуществляется так:

к контакту «L-IN» диммера (фаза – вход) подключают фазу от распредкоробки;
к контакту «L-OUT» (фаза выход) — провод, ведущий к лампочке. Если контакты диммера подписаны, путать вход и выход, как в случае с обычным выключателем, нельзя. Если не подписаны — разницы нет;
«ноль» и заземление заводят на лампочку из распредкоробки напрямую. При наличии выключателя диммер можно вводить как до него (между распредкоробкой и выключателем), так и после (между выключателем и лампочкой).

У светорегуляторов имеется такая характеристика, как минимальная мощность нагрузки. Для большинства приборов она составляет 40 Вт, для самых мощных — 100 Вт. Если светильник обладает меньшей мощностью, он не загорится.

На микросхеме

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

Светодиодный прожектор своими руками
Ремонт диммера в домашних условиях
Как меньше платить за свет

Преимущества и недостатки

Первые диммеры управлялись механическим способом и имели одну-единственную функцию – изменить яркость светильника.

Современный регулятор обладает рядом других функций:

Автоматическое включение и отключение.
Может управляться дистанционно через радиоканал, голосовую команду, акустическое изменение (шум или хлопок), через инфракрасный канал.
Сенсорный регулятор освещения позволяет плавно включать и отключать светильник. За счёт этого можно избежать резких бросков тока через лампы, в результате которых последние часто перегорают.
С помощью диммеров имитируют присутствие. Это особенно интересная функция, которая поможет отпугнуть «непрошенных гостей» от вашего домовладения, когда никого нет дома. Задаётся специальная программа, по которой диммер автоматически включает и отключает свет в разных комнатах. Создаётся иллюзия, что дома находятся хозяева.

Как и любое техническое устройство диммер не может быть универсальным на сто процентов, у него имеются свои недостатки:

вызывает электромагнитные помехи;
выходное напряжение имеет нелинейную зависимость от величины сопротивления резистора в схеме электронного диммера;
от него не могут работать люминесцентные лампы, а также лампы, загорающиеся через пускорегулирующую аппаратуру;
выходное напряжение у электронных диммеров имеет несинусоидальную форму, поэтому не рекомендуется подключать к нему понижающие трансформаторы;
при работе с лампами накаливания низкий КПД.

Схема и принцип её работы

Практически все современные симисторные диммеры бытового назначения имеют общую элементную базу. Все остальные детали схемы выполняют дополнительные функции: осуществляют индикацию, способствуют стабильной работе на пониженном напряжении, делают регулировку более плавной и так далее.

Принцип действия симисторного регулятора рассмотрим на примере наиболее распространённой схемы диммера на 220 вольт, представленной на рисунке. Основной элемент схемы – симистор VS1. Он пропускает ток в обоих направлениях при появлении на управляющем электроде отпирающего импульса. Силовые электроды VS1 подключаются последовательно с нагрузкой. Поэтому ток нагрузки равен току симистора. В цепи управления силовым ключом расположен динистор VS2, открытое и закрытое состояние которого зависит от величины напряжения на его электродах. Элементы R1, R2 и С1 участвуют в цепи заряда конденсатора С1. Диод VD1 и светодиод LED образуют цепь индикатора включенного состояния. При включении диммера симистор закрыт и ток нагрузки не протекает. В момент появления очередной положительной или отрицательной полуволны сетевого напряжения через резисторы R1 и R2 начинает протекать ток. Конденсатор С1 заряжается со скоростью, которая определяется сопротивлением указанных резисторов. Ввиду того что напряжение на конденсаторе не может измениться мгновенно, образуется некоторый фазовый сдвиг между напряжением в сети и на С1. При достижении на конденсаторе напряжения равного напряжению срабатывания динистора (32В), последний открывается, что приводит к появлению импульса на управляющем электроде VS1 и его отпиранию. Через нагрузку протекает ток. Симистор находится в открытом состоянии до окончания полуволны (смены полярности) сетевого напряжения. Затем процесс повторяется.

За счёт изменения сопротивления R2 происходит увеличение (уменьшение) фазового сдвига. Чем больше сопротивление, тем дольше будет заряжаться конденсатор и тем меньше будет время открытого состояния симистора. Другими словами, вращение ручки регулятора приводит к изменению мощности в нагрузке.

Диммер схема подключения

На вопрос как подключить диммер ответить очень легко, увидев этот прибор своими глазами. По габаритным размерам он абсолютно не отличается от обычного выключателя и так же устанавливается в монтажную коробку.

Закрепляется диммер в монтажной коробке тоже с помощью специальных лапок. Как и выключатель, он подключается в разрыв осветительной цепи. Но при его подключении необходимо соблюдать полярность.

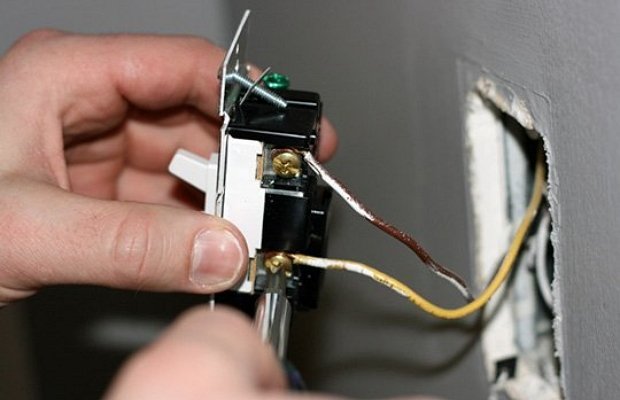

Как вместо старого выключателя установить диммер? Все очень просто. Для начала нужно демонтировать выключатель. Чтобы осуществить эту операцию, отключите напряжение в сети и с помощью индикатора убедитесь в его отсутствии. Затем снимите рамку выключателя и, вооружившись отверткой, отвинтите винты монтажных лапок.

Извлеките выключатель из коробки и отсоедините его от проводов, ослабив винты на клеммах. После этого можно приступать к установке диммера. Все вышеперечисленные операции нужно выполнить в обратном порядке, начиная с подключения диммера к проводам. Если вы не можете самостоятельно справиться с подключением, рекомендуем вам обратиться к специалистам, которые легко справятся с этой задачей.

Обычный диммер нельзя использовать для светодиодов

Электронный диммер рассчитан на определенный тип нагрузки. Он может использоваться лишь в цепях, куда подключены лампы накаливания и галогенные лампы.

Большинство современных энергосберегающих, светодиодных и люминисцентных ламп не предназначено для работы в паре с диммером. При регулировании яркости освещения с помощью диммера такие источники света быстро выходят из строя. Существуют специальные диммеры для светодиодных ламп, которые способны работать с такими лампами.

Приобрести регулятор яркости сегодня не составляет никаких проблем. Любой магазин электротехники располагает богатым выбором таких приборов. Цены на них достаточно высокие, но данные приборы очень быстро окупаются.

Покупая диммер, необходимо выяснить у продавца, способен ли прибор работать с уже установленными у вас в доме источниками освещения. Также убедитесь в том, что мощность диммера соответствует суммарной мощности ваших ламп.

Похожие материалы на сайте:

Подключение проходного выключателя
Розетка с заземлением

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

Разбор схем подключения

Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.

Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона

Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.

Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².

От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму

Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.

В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.

Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

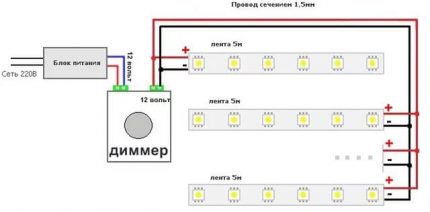

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?

Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.

Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам

В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.

Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.

Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении

Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту

Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.

Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику

Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.

Подключаем регулятор вместо выключателя – порядок действий

Наличие у домашнего мастера минимальных знаний в электротехнической сфере позволит ему правильно подключить моноблочный диммер в своем жилище. Никаких особых сложностей здесь нет. Главное помнить, что регулятор монтируется исключительно в разрыв фазного кабеля. Ни в коем случае нельзя подключать устройство в разрыв нейтрали. Если вы совершите такую ошибку, можете сразу идти покупать новый диммер. Его электронная схема просто-напросто сгорит.

Вместо выключателя светорегулятор устанавливается по следующей схеме:

Отключаете подачу электричества на квартиру в щитке питания.
Отсоединяете провода от клемм установленного выключателя и вынимаете его.
Подаете питание на щитке, отверткой со светодиодом, мультиметром либо электрическим тестером определяете фазный провод. Отмечаете его удобным для вас способом (наклеиваете кусочек скотча или изоленты, ставите отметку карандашом).
Теперь можете отключать щиток и приступать непосредственно к установке диммера. Сделать это несложно. Вам требуется подать фазный провод, который вы отметили, на вход регулятора. От выхода он пойдет на распределительную коробку (то есть на нагрузку), а затем и на сам осветительный прибор.

Установка светорегулятора

Существуют диммеры с подписанными выходными и входными контактами. В них обязательно нужно подавать фазный провод на соответствующий разъем. Если же на диммере контакты не обозначены специальным образом, фазу подают на любой из имеющихся входов.

После подключения светорегулятора его нужно установить обратно в подрозетник, одеть на диммер декоративную накладку и колесико потенциометра (если вы монтируете поворотно-нажимной или поворотный механизм). Все! Вы смогли правильно подсоединить диммер к выключателю. Пользуйтесь установленным приспособлением в свое удовольствие!

Схема подключения диммера

Перед началом электромонтажных работ необходимо определиться, каким образом и из какого места будет удобнее управлять диммером. Для этого составляется схема подключения диммера. Любому домашнему мастеру, обладающим элементарными навыками электромонтажных работ, под силу подключить любую из нужных ему схем своими руками. Для этого сначала нужно отключить электроэнергию в помещении, где будет производиться установка диммера, а также проверить индикаторной отверткой отсутствие фазы.

Схема № 1

Самая простая и распространенная схема состоит из диммера и ламп, которые подключены к нему последовательно. Светорегулятор ставится в разрыв фазного провода, обозначаемого маркировкой «L». При этом один провод из распределительной коробки подключается на клемму «L» с указанием стрелки наверх, а второй провод – на обозначение «~» со стрелкой под наклоном. По этой схеме диммер устанавливается вместо обычного выключателя.

Схема № 2

Удобна схема в использовании, когда диммер установлен вместе с выключателем, подключаемый в разрыв фазного провода перед светорегулятором. Очень часто схема диммера с выключателем устанавливается в спальне, когда светорегулятор находится возле кровати и позволяет регулировать освещение, не вставая с нее, а выключатель расположен у входа в комнату.

Схема № 3

Схема с двумя диммерами позволяет располагать регуляторы в разных углах комнаты. Это особенно удобно в больших по площади помещениях с несколькими источниками света, например, бра и люстрой. Для подключения по этой схеме нужно, чтобы от каждого источника выходило по три провода в распределительную коробку, из которых два соединены перемычками, а на один третий контакт приходит фаза, а со второго регулятора с третьего контакта уходит на лампу.

Схема № 4

В длинном коридоре или проходной комнате обычно подключается схема с двумя проходными выключателями. Включение и выключение света производится с разных концов коридора или комнаты. При этом используются проходные выключатели.

Установка диммера: как заменить клавишный выключатель на регулирующее устройство

Вне зависимости от типа устройства для регулирования освещенности, подключение диммера в цепь системы освещения выполняется практически одинаково. На приборе имеется от двух до четырех клемм, назначение которых можно прочитать по специальной маркировке. В некоторых их видах имеются две клеммы – это моноблочные диммеры, к которым подключается исключительно разорванная фаза цепи освещения. А в некоторых четыре клеммы – в две из них подсоединяется, опять же, разорванная фаза осветительной цепи, а в две другие выносная кнопка управления. В принципе, ничего сложного здесь нет – если представлять замену обычного выключателя диммером, то по пунктам этот процесс будет выглядеть следующим образом.

Снимаем выключатель и отсоединяем его от электрической проводки.
Берем диммер и изучаем маркировку его клемм – как правило, на них указываются стрелки, обозначающие приходящую и исходящую фазу.
Выбираем из двух проводов бывшего выключателя приходящую фазу – при прикосновении к ней тестер будет светиться.
Подключаем ее к соответствующей клемме диммера, а второй провод к другому контакту.
Вставляем диммер в коробочку и крепим его там с помощью усиков или саморезов.

Это все, что касается вопроса, как подключить диммер, как видите, сложного нет ничего.

Как подключить диммер своими руками фото

В заключение несколько слов о том, как изготовить простой диммер своими руками. В интернете можно найти достаточно много электрических схем, собрать которые не составит никакого труда. Каждая из них рассчитана для определенного типа ламп. Но суть не в этом, когда-то в детстве мы баловались такими устройствами и регулировали яркость елочных гирлянд – для этого мы использовали обыкновенное переменное сопротивление, рассчитанное на использование в схемах, работающих от 220V. Одного такого устройства вполне хватало, чтобы осуществлять плавную регулировку светового потока. Главное – правильно подобрать переменный резистор, и можно сказать, что диммер готов. Останется только встроить его в корпус современного выключателя. С современными лампами такой номер не пройдет – придется паять специальную схему.

Автор статьи Александр Куликов

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!

Виды и их принцип работы

Автоматический диммер работает по принципу рассеивания напряжения, которое подводиться к лампе. Такой принцип работы позволяет только части напряжения перейти к настольной лампе или бра, остальной ток остается в диммере. Яркость лампы определяется мощностью, передаваемой на неё. Работа происходит по закону прямой пропорциональности: чем больше напряжения – тем ярче светит лампа.

Фото — профессиональный диммер

Сетевое питание состоит из переменного тока, который течет в одном направлении, а затем в другом, вдоль кабеля, со скоростью 50 или 60 циклов в секунду (это частота, измеряемая в Герцах). Значение 50 или 60 Гц зависит от типа энергоносителя и разрешений локальной электрической цепи. Сетевой диммер способен изменять направление электрического тока в нулевой точке, более того, если сигнал оказывается на точке пересечения нуля, то ток не течет ни в каком направлении. В этой точке симисторный регулятор может как включить лампу, так и выключить её. Главная особенность заключается в том, что включение, выключение и изменение яркости устройство обеспечивает без мерцания лампы. Это включение и выключение устройства питания происходит каждый раз, когда достигается половина фазы или 100 – 120 раз в секунду.

Фото — поворотный диммер

Обычно регуляторы яркости света производятся с использованием симистора или тиристора в качестве управляющей детали диммера (Lizard, Arduino, Viko, Unica). Это полупроводниковые компоненты электрических схем. Устройство на тиристоре работает только в одном направлении, т. е. за время одного цикла может или увеличить, или уменьшить яркость, соответственно, для работы системы нужно минимум два таких контроллера. Симистор является двунаправленным полупроводником, и поэтому можно использовать один такой диммер для разных участков фаз.

Фото — настенный сенсорный диммер

Электрическая схема с таймером позволяет определить отрезок времени, в котором происходит включение. Рабочее состояние продолжается до следующей точки пересечения нулевого уровня, в момент чего освещение автоматически выключается. Этот электронный полупериод характеризуется полумраком, после чего регулятор начинает работать в обратную сторону. Небольшая емкость нагрузки фильтрует резкий сигнал, что способствует мягкой и плавной светоотдаче.

Некоторые диммеры работают в микроконтроллере с аналоговой светоотдачей. Они называются цифровыми. Их особенностью является большая надежность, тихая работа и полная независимость.

Диммер может быть:

накладной,
проходной,
программируемый (цифровой),
двухканальный
многоканальный.

Рассмотрим особенности каждого из них:

Накладной диммер в основном производится с дополнительным реостатом. Чаще всего его используют для светодиодной ленты RGD;
Проходной применяется для больших помещений или контроля освещения на большой площади. Скажем, если у Вас большой коридор или нужно изменять яркость освещения на улице;
Двухканальные и многоканальные диммеры отличаются друг от друга количеством ламп и режимов, которые могут контролировать;
Также есть поворотные (ABB), сенсорные (Makel – Макел, Anam, Ардуино, Сапфир) и нажимные регуляторы, диммер торшер, модель с пультом ДУИ т. д. Они, соответственно, отличаются друг от друга вариантами работы. Одни нужно повернуть в сторону, а другие крутить или нажимать на них.
