Инструкции: как пользоваться динамометрическим ключом

СОДЕРЖАНИЕ
0
1 062 просмотров
09 февраля 2020

Виды

Существует несколько конструкций динамометрических ключей, отличающихся принципом действия и обеспечивающих ту или иную степень точности. Они используются для соединений разных степеней ответственности, хотя любой тип имеет относительно невысокую погрешность — максимальное значение 6–8 %. Ключи различаются по разным признакам:

  • Тип индикации.
  • Предельная величина допустимого усилия.
  • Область использования.

Разные конструкции ключей используются как для быстрой затяжки соединений, так и для ответственных деталей, требующих высокой точности соблюдения условий монтажа. Они могут иметь заранее установленный момент, не поддающийся регулировке, или обладать способностью к настройке предельной величины прилагаемого усилия. Существуют также модели, где момент затяжки можно контролировать самостоятельно, в соответствии с прилагаемым усилием. Они удобны при работе с различными типами соединений, обладающими собственными требованиями к величине момента. Рассмотрим существующие типы этих ключей подробнее:

Электронный

Модели электронных динамометрических ключей оснащены специальным дисплеем, где отображается параметр

Электронные динамометрические ключи имеют цифровую жидкокристаллическую панель, показывающую величину усилия в данный момент. Точность таких устройств позволяет контролировать усилие вплоть до сотых долей Нм, что позволяет использовать их в наиболее продвинутых и ответственных механизмах.

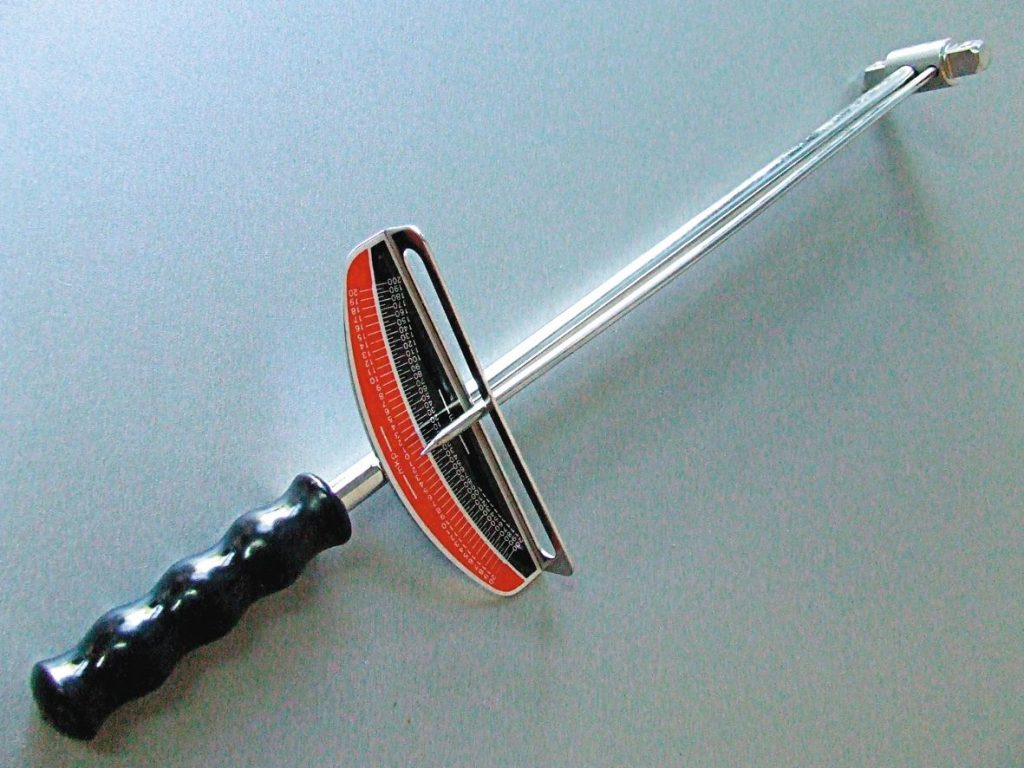

Стрелочный

Стрелочный механизм позволяет следить за усилием затяжки

Стрелочный механизм позволяет устанавливать нужное значение момента и самостоятельно контролировать усилие затяжки. Существует два варианта:

  • С двумя стрелками, одна из которых показывает предельное значение, а другая — текущую величину прилагаемого усилия.
  • С одной стрелкой, демонстрирующей усилие в данный момент времени.

В свою очередь, ключи с одной стрелкой делятся на индикаторные и измерительные. Первые имеют шкалу в виде круглого циферблата, усилие показывает стрелка, вращающаяся вокруг центральной оси. Измерительный ключ снабжён шкалой с делениями, расположенной поблизости от рукояти. Величину усилия показывает длинная стрелка, которая отклоняется от нулевого значения при затягивании болта. Оба варианта просты и удобны в пользовании, но требуют постоянного визуального контроля со стороны оператора.

Такие устройства имеют относительно высокую погрешность, поэтому не используются для работы с ответственными соединениями. Они не всегда удобны для работы в труднодоступных местах, но хороши тем, что наглядно демонстрируют величину усилия и позволяют легко корректировать момент. Стоимость таких ключей относительно низка, что добавляет популярности этому типу конструкции.

Рожкового типа

Нередко мастера выбирают ключи такого типа, т. к. в работе не всегда удаётся использовать накидную головку

Такие ключи имеют гнездо для установки сменных насадок рожкового типа. Многие пользователи отдают предпочтение этому типу, поскольку на практике не всегда удаётся использовать накидную головку, а рожковая насадка бывает удобна для работы в труднодоступных местах. Существуют разные модели, имеющие возможность установки только собственного набора насадок, или более универсальные образцы, способные работать с большим количеством сменных головок. Способ индикации может быть разный — от стрелочного типа до цифрового, щелчкового или предельного.

Щелчкового типа

Ключи щелчкового типа особенно удобны в сложных условиях работы, когда нет возможности контролировать показания

Щелчковые ключи считаются наиболее универсальным. Они являются излюбленным инструментом автомобилистов, так как дают возможность действовать в сложных условиях, не позволяющих вести визуальный контроль за показаниями. Индикация щелчкового типа даёт возможность ощутить момент достижения предельного значения момента затяжки. Щелчок не столько воспринимается на слух, сколько именно чувствуется рукой. Ключи имеют достаточную чувствительность — их погрешность не превышает 4%, вполне соответствуя требованиям к инструменту для ремонта автомобильных узлов и систем. Кроме того, стоимость такого инструмента не слишком высока, что способствует популярности щелчковых динамометрических ключей среди профессионалов и любителей.

Как пользоваться динамометрическим ключом – инструкции с примерами

Динамометрический ключ представляет собой специальный инструмент, устройство, с помощью которого происходит затягивание болтов и гаек различных узлов и механизмов с требуемым моментом силы. Измеряется такое усилие в Ньютон-метрах (Н·м). Для обеспечения надежной, точной и безотказной работы большинство современных механизмов должно быть собрано с максимальной точностью.

Отклонение дозированного усилия затяжки может негативно сказаться, как на качестве работы узла или механизма, так и на его продолжительности эксплуатации. Примечание: Существует достаточно много разновидностей данного инструмента от адаптеров для трещотки до стрелочных и электронных устройств. Технология затягивания болтового соединения отличается в зависимости от конкретного типа инструмента.

В этой статье рассмотрим основные типы ключей, а так же особенности работы с данными инструментами.

Сам инструмент представляет собой стержень с рукояткой на одном конце, и с индикаторным механизмом на другом. На рабочем конце рукоятки устанавливается торцевая головка или присоединительное гнездо для рожковой насадки (гаечной либо накидной насадки).

В ключах предусмотрены индикаторные механизмы и регулировочные, как с предохранителем от перетяжки, так и без них.

Далее рассмотрим разновидности динамометрических ключей, которые чаще всего используются в работе. Часто автомобилисты приобретают именно такой ключ из-за высокой точности измерения, прочности и наличием удобной шкалы с настройкой. Таким ключом невозможно перетянуть резьбу, так как предусмотрен предохранитель.

Главное знать, как правильно работать с изделием данного типа. Суть заключается в необходимости заранее выставить нужное значение максимального усилия (момента затяжки).

Далее производится обычное затягивание соединения (болта или гайки) до тех пор, пока не появится хорошо слышимый щелчок.

Данный звук сигнализирует о достижении требуемого параметра.

Особенности использования ключа

Все ключи, которые приобретаются в магазине, должны иметь подробную инструкцию по применению. Производитель должен указать рекомендации по настройке устройства.

Для того чтобы избежать поломки и в полной мере воспользоваться всеми преимуществами приобретаемого устройства для закручивания крепежных элементов с контролем прилагаемой силы следует уделить внимание на нижеприведенные моменты:

  1. Рекомендуется при приобретении подбирать инструмент так, чтобы требуемое усилие находилось в рекомендуемом диапазоне, ближе к середине. Есть смысл в приобретении универсального устройства, которое подойдет для решения различных задач.
  2. Довольно распространенным вопросом можно назвать то, как проверить динамометрический ключ своими руками. Подобное устройство относится к измерительным, и его следует периодически проверять, корректировать значение получаемых показателей.
  3. Если при эксплуатации превысить максимальное значение прилагаемого усилия, то велика вероятность появления неисправности. Поэтому крайне не рекомендуется превышать максимальный показатель, указываемый производителем в инструкции по применению или нанесенный на шкале измерения.
  4. Многие модели предназначены для бережного использования. Другими словами, удары и другое воздействие может стать причиной появления дефектов корпуса. Именно поэтому после каждого применения рекомендуется проводить осмотр конструкции на предмет появления неисправности. Своевременный ремонт позволяет продлить срок эксплуатации изделия.
  5. Хранить изделие следует в соответствии с рекомендациями производителя.

Что касается самодельного варианта исполнения конструкции, то она менее прихотливая в применении и хранении. Слабым звеном можно назвать весы, которые восприимчивы к ударам и другому небрежному отношению. Именно поэтому после использования самодельного ключа рекомендуется его разобрать и хранить динамометр в защитном контейнере.

Доброго всем! Расскажите пожалуйста или дайте ссылку на сайт — интересует устройство динаметрического ключа с ограничением по щелчку (ключ типа трещётки, рукоять со шкалой). Спасибо.

Сообщите эл.почту кину схемку принципиальную своих ключей (в принципе все в аналоге) но могут быть незначительные отличия.

Могу я много балаболить, в неправде же никто не обвинял.

Спасибо, отправил в личку.

Получил, огромное спасибо.

Сломали мне динамометрический ключ Force, щелчек слышен только при откручивании, разобрал, вроде все целое, единствнное так и не допер за сект чего должен быть щелчек при затяжке. Скиньте плиз схему ключа на [email protected] Заранее благодарен.

А на ifolder можно? Или это информация закрытая, только “для своих”? На всякий случай [email protected] — может, и мне перепадет случайно.

Может, и мне кто-нибудь кинет динамометрическую косточку? [

]( ) [email protected]

Warhamster Пасиб.

Да простое там устройство,система разноплечих рычагов, подпирается пружиной,которая регулирует момент срабатывания.

Вот и весь секрет.

При самостоятельном ремонте или обслуживании транспортного средства требуется использовать достаточно обширный перечень инструментов. Это во многом зависит от того, какие именно задачи необходимо выполнить автовладельцу.

Некоторые узлы собирают сравнительно грубо, то есть требуется максимально прочно затянуть соединения с расчётом на то, что в дальнейшем вы также сможете демонтировать крепёжные элементы. Здесь особой роли не играет, какое конкретно усилие будет прикладываться.

Но есть такие элементы автомобиля, где крайне важно дозировать усилия при затяжке соединительных компонентов. В противном случае это приведёт к поломкам, разгерметизации, утечкам и прочим неприятностям

Причём сильно затянутые соединения не менее опасны, чем не докрученный крепёж. И это важно понимать.

Для решения подобных задач требуется специальный динамометрический ключ. Он бывает нескольких разновидностей, что позволяет подобрать оптимальный вариант инструмента для той или иной ситуации. Если в гаражных условиях обычные автовладельцы предпочитают в основном щелчковые и стрелочные устройства, то для сотрудников автосервиса объективно лучшим решением будет электронный ключ.

Выбрав инструмент, перед началом работ придётся внимательно разобраться в том, как правильно пользоваться динамометрическим ключом. Для этого нужно знать устройство, принцип работы девайса, а также понимать разницу между видами инструментов.

Практическое применение: как правильно пользоваться инструментом

Индикаторные приборы не вызывают сложностей. Вы просто читаете показания, и видите крутящий момент. А вот щелчковый механизм требует привыкания и правильного понимания разметки шкалы. Грубые показания нанесены на неподвижный стержень рукоятки. Точные деления на поворотной части.

На иллюстрации изображены метки в 98 Nm и 2 Nm (на поворотной ручке). Значения складываются: итоговый показатель – 100 Nm. Чтобы протянуть таким динамометрическим ключом болты колес автомобиля (например, значение 120 Nm), необходимо выставить 112 Nm на неподвижной рукоятке и 8 Nm на поворотной части.

Если понять общий принцип, пользоваться инструментом будет удобно.

Существуют различные варианты исполнения разметки: При этом для всех типов рукояток есть общее правило: на торце откручивается стопорное колесико, производится установка значения, после чего крепление механизма снова затягивается. Большинство динамометрических ключей такого типа, устроены еще проще.

Прокручивания трещотки не происходит, вы просто слышите громкий щелчок. Принципиально, это ничего не меняет: просто после характерного звука следует прекратить затяжку.

Моменты затяжки болтов и гаек указываются в инструкциях по ремонту и обслуживанию автомобиля. Таблица не универсальна: крепеж с одинаковой метрической размерностью, на различных узлах может иметь разные показатели.

Даже усилие затяжки колесных болтов на автомобилях одного производителя (собранных на одной платформе) может отличаться. Например, Volkswagen Passat – 120 Nm, а одноплатформенный Volkswagen Sharan – 170 Nm.

Крайне желательно соблюдать заводские установки, иначе можно повредить узлы и детали. Но бывают ситуации, когда информация не доступна. В таких случаях поможет таблица затяжки болтов динамометрическим ключом.

Резьба/шаг мм
Класс прочности
4.6 5.8 8.8 10.9 12.9
5/0.8 2,1 3,5 5,5 7,8 9,3
6/1.0 3,6 5,9 9,4 13,4 16,3
8/1.25 8,5 14,4 23,0 31,7 38,4
10/1.5 16,3 27,8 45,1 62,4 75,8
12/1.75 28,8 49,0 77,8 109,4 130,6
14/2.0 46,1 76,8 122,9 173,8 208,3
16/2.0 71,0 118,1 189,1 265,9 319,7
18/2.5 98,9 165,1 264,0 370,6 444,5
20/2.5 138,2 230,4 369,6 519,4 623,0
22/2.5 186,2 311,0 497,3 698,9 839,0
24/3.0 239,0 399,4 638,4 897,6 1075,2
27/3.0 345,6 576,0 922,6 1296,0 1555,2
30/3.5 472,3 786,2 1257,6 1766,4 2121,6
33/3.5 636,5 1056,0 1699,2 2380,8 2860,8
36/4.0 820,8 1363,2 2188,8 3081,6 3696,0
39/4.0 1056,0 1756,8 3955,2 4742,4

Зависимость указана не только от диаметра и шага резьбы. Одна из важных характеристик – класс прочности. Это ограничение связано с так называемой текучестью металла, когда деформация может привести к срыву как минимум резьбы, а как максимум – головки болта (стержня шпильки).

Важно! Указанные в таблице значения, относятся лишь к прочности крепежных элементов.

Использовать этот справочник при монтаже узлов и деталей автомобиля, и тем более колесных дисков – недопустимо! Установленные заводом изготовителем моменты затяжки крепежа, связаны не только с прочностью болтов.

Пострадать может геометрия детали, герметичность прокладки. Изменятся условия работы подшипников, сальников.

Как пользоваться динамометрическим ключом, видео инструкция

Выводы: • Чтобы пользоваться динамометрическим ключом, не обязательно высшее образование. Достаточно понимать величины, в которых измеряется крутящий момент. • Даже самой недорогой модели достаточно для выполнения большинства работ в условиях собственного гаража.

Виды динамометрического ключа

Существует несколько разновидностей инструмента со встроенным динамометром разной степени точности. При его покупке нужно понимать, что это динамометрический ключ, предназначенный для определенного типа работ, и в домашнем гараже он не подойдет для повседневного использования. Бюджетные ходовые модели рекомендуются для быстрой затяжки, сверхточные образцы используют для особо тонких и ответственных операций.

Динамометрические ключи разделяют по следующим признакам:

  1. Предельная величина крутящего усилия.
  2. Тип индикации.
  3. Рекомендуемая область использования.

Электронный динамометрический ключ

Данные модели оснащены жидкокристаллической панелью для отображения величины усилия. Цифровой динамометрический ключ очень удобен в использовании, помимо электронной шкалы в нем имеются светодиоды и звуковой зуммер для сигнализации предельных значений. При нормальной затяжке на шкале горит зеленый огонек. Когда крутящий момент достигает критической отметки, загорается красная сигнальная лампочка. Важнейший плюс такого динамометрического ключа – контроль усилия можно осуществлять с высочайшей точностью до сотых значений.

Стрелочный динамометрический ключ

Для домашнего использования эта разновидность подходит отлично. Данные модели отличаются недорогой стоимостью и простейшей конструкцией. Стрелочная шкала может быть круглой (индикаторный динамометрический ключ) или полукруглой формы с креплением у самой рукоятки (измерительные ключи). При изменении значений шкала с рукояткой отклоняется в обе стороны, а указатель остается на месте неподвижным. В образцах с двумя стрелками одна демонстрирует текущее значение усилия, а вторая – предельную величину.

Минусы стрелочных моделей:

  1. Ключ динамометрический шкальный имеет относительно высокую погрешность (около 6-8%).
  2. Из-за больших габаритов он неудобен для затяжки в труднодоступных местах.
  3. Использование этой модели требует постоянного визуального контроля.

Рожковый динамометрический ключ

Приспособления с накидными головками не всегда удобны в стесненных условиях, в некоторых местах практичнее использовать модели с рожковым зевом. Сравнительно быстро появились образцы универсального типа со сменными насадками обеих разновидностей. Если уже понятно, что это такое динамометрический ключ, то их устройство описывать не требуется. Рожковый инструмент отличается только формой насадки, в остальном его конструкция аналогична.

Щелчковый динамометрический ключ

Погрешность этого инструмента относительно высокая – до 4%. Главное его преимущество – слесарю не требуется визуально контролировать показания на шкале. Достижение предельных значений определяется характерным щелчком, который ощущается рукой и на слух, при внимательной работе сигнал пропустить нельзя. Основная и дополнительная шкала выгравирована непосредственно на рукоятке и корпусе. Приобретать полный набор динамометрических ключей не требуется, для домашнего авто хватает модели средней величины 42-210 Нм.

Нужна ли инструкция к динамометрическому ключу

Определить допустимый диапазон усилий прикладываемых к инструменту, можно даже на глаз. Чем он больше, тем большие усилия сможет выдержать. Рычаги длиной около 50см, как правило, рассчитаны на затягивания гаек с усилием не больше 100Нм. Этого вполне достаточно для большинства работ в автомобильной мастерской. Те, которые равны или больше 70см. выдержат уже до 350 Нм. Но не стоит определять характеристики на глазок. Более точно определить параметры динамометрического ключа позволит инструкция, которая обязательно идёт в комплекте.

Принцип работы с таким инструментом заключается в следующем. Когда необходимо выдерживать определённые усилия при завёртывании гаек или болтов, нужно предварительно выставить эту величину. Это делается при помощи специального механизма, расположенного в рукоятке рычага или рядом с ней. Вы либо накручиваете счётчик, либо перемещаете шкалу до необходимой величины. В случае, когда имеется электронная шкала, нужное усилие выставляется на ней. Если вы не знаете, как пользоваться динамометрическим ключом настоятельно рекомендуется обратиться к инструкции.

После использования инструмента, измерительный механизм необходимо перевести в нулевое положение, поскольку несоблюдение этого правила приведёт к быстрому расслаблению пружины, и как следствие некорректной работе

Также очень важно не использовать ключ в качестве воротка для откручивания чрезмерно затянутых и заржавленных гаек и, конечно же, не рекомендуется применять к нему усилия больше тех, на которые он рассчитан. Соблюдая правила работы и хранения инструмента, вы долго сможете использовать его в работе, не опасаясь появления недопустимых погрешностей

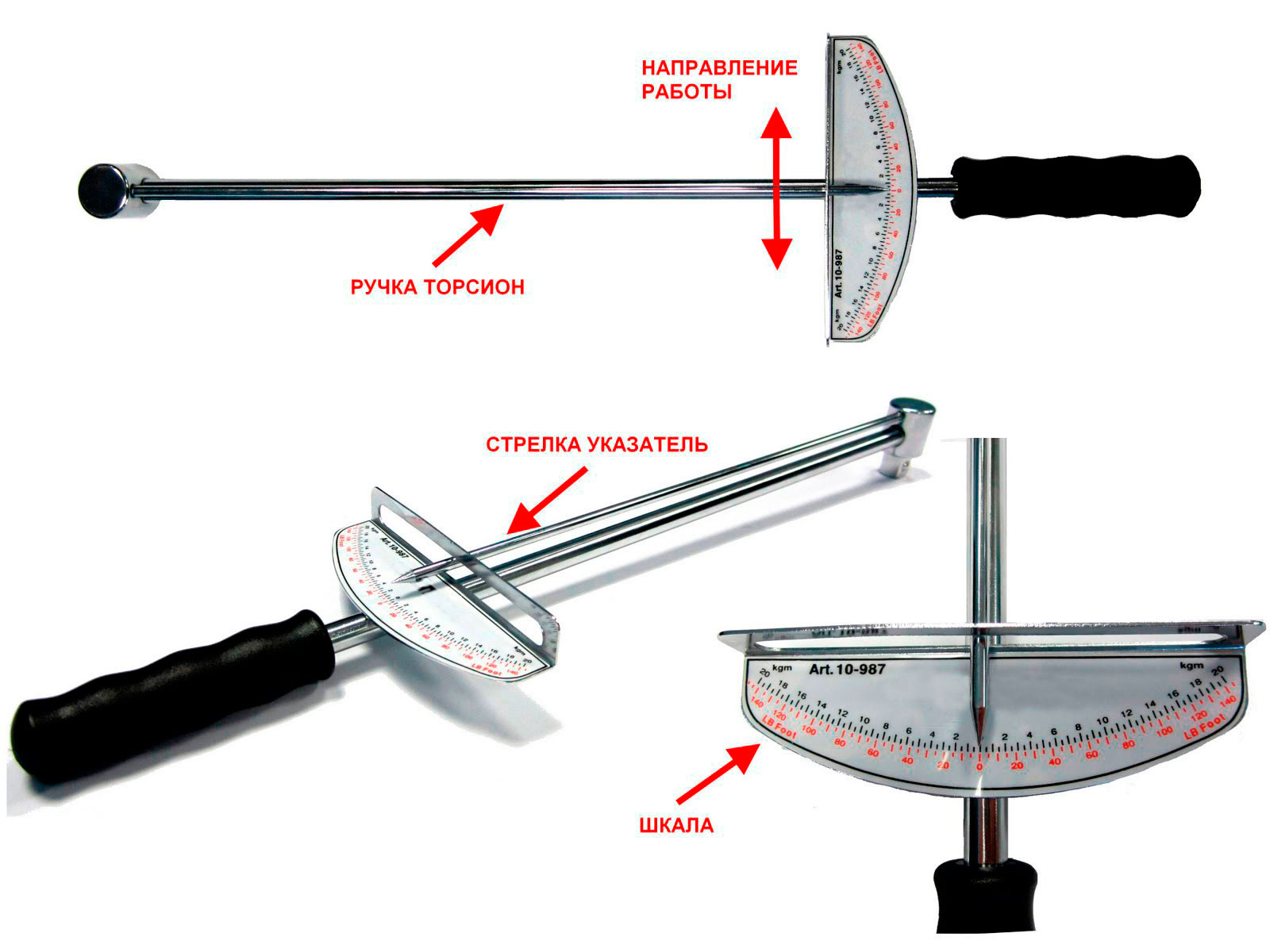

Динамометрический ключ стрелочный: как пользоваться правильно?

В отличие от предыдущего вида инструмента, не имеет возможности выставить усилие заранее. Значения прилагаемого усилия необходимо контролировать во время работы, что может показаться не очень удобным, особенно в труднодоступных местах

При этом точность измерений оставляет желать лучшего, так как можно приложить к крепежу большее усилие, поэтому при работе необходимо соблюдать крайнюю осторожность.

Как работает данного вида? Принцип действия довольно прост. Во время работы на определенный угол смещается рукоятка со значений, а указатель остается неподвижным.

Перед тем как пользоваться подобного исполнения, необходимо изучить значения измерений шкалы и определить то положение указателя, при котором необходимо закончить работу. Шкала может иметь различные значения измерений усилия. Это могут быть не только привычные Н/м, но и Кг/м или в Футофунты (lbf/ft), поэтому перед затяжкой необходимо точно определить, на каком значении шкалы необходимо закончить прикладывать усилие.

  • 1 Кг/м ~ 10 Н/м;
  • 1 Кг/м ~ 7,2 lbf/ft (Футофунты).

Как пользоваться :

  1. Точно определить необходимое значение на шкале;
  2. Плавно, без резких движений производить затягивание резьбового соединения, контролируя показания указателя по шкале;
  3. Закончить работу при достижении необходимого усилия.

После просмотра видео станет понятно, как правильно пользоваться .

Как работать динамометрическим ключом со шкалой

Эcли Вы никогда не работали с динамометрическим ключом, и не знаете что это и зачем он нужен. То эта статья именно для Вас.

В первую очередь, зачем нужен такой ключ? Необходим он для закручивания резьбовых соединений с определенным усилием, так называемым моментом силы или моментом затяжки.

Единицей измерения для момента силы является ньютон-метр, рус.

Нм, англ. Nm. Так вот в технических данных по обслуживанию автомобиля или другого технического агрегата, предоставляются данные, с какой силой должно затягиваться то или иное резьбовое соединение, даже колеса у автомобиля должны быть затянуты под определенным усилием. И чтобы гайки были затянуты правильно, и не было недотяжек и перетяжек, не срывалась резьба, и не было разболтанных, негерметичных соединений, а автомобиль работал исправно, необходимо соблюдать все рекомендации по облуживанию техники.

И в решении данной задачи надежным помощником станет динамометрический ключ.

Динамометрический ключ внешне похож на трещотку, с основным отличием – это наличие у него шкалы, по которой определяется прикладываемое ключом усилие на гайку. Шкала может быть со стрелкой в виде манометра, в цифровом исполнение с цифровым экраном, или же шкала может быть высеченной на ключе, а индикатором достижения нужного усилия будет служить “щелчок”. Последний вариант один из самых распространенных и не дорогостоящих.

Поэтому такой ключ мы и рассмотрим более детально. Ключ в своем основание имеет вращающуюся рукоятку, на которой высечена вспомогательная шкала от 0 до 14 и нанесенную на недвижимой части ключа основную шкалу.

Динамометрические ключи охватывают, ограниченный диапазон усилий. Например от 5 до 25 Нм., от 70 до 350 Нм.

и т.д. Вот эта основная шкала и отображает, в каком диапазоне работает ключ. Например, необходимо закрутить гайку с усилием в 100 Nm, берем ключ, который работает в диапазоне от 40 до 210 ньютон-метр, и накручиваем в основание ключа движимую рукоятку, которая при закручивании будет двигаться по недвижимой шкале ключа.

Инструкция по эксплуатации и применению динамометрического ключа

Чтобы передать на резьбовое соединение необходимое усилие, нужно правильно использовать любой динамометрический ключ. При применении инструмента необходимо соблюдать основные рекомендации и правила пользования динамометрическим ключом:

  • Использование ключа в качестве обычного воротка или трещотки увеличит износ инструмента, поэтому ключ нужно применять только по назначению;
  • Применять только стандартные или высокие безударные торцевые насадки;
  • Для обеспечения точности передаваемого усилия рекомендуется использовать только один переход сборного инструмента, т.е одну торцевую головку между затягиваемым крепежом и присоединительным квадратом ключа;
  • Запрещается увеличение плеча рычага с помощью разнообразных удлинителей, например, трубы;
  • Не рекомендуется бросать или стучать по инструменту;
  • Если ключ был только куплен или давно не использовался, то для того чтобы внутренние механизмы инструмента смазались, необходимо сделать несколько нагружений на минимальном значении диапазона крутящего момента;
  • После работы ключ лучше хранить в чистом и сухом месте. А при долгом хранении лучше произвести процедуру консервации, смазав корпус ключа тонким слоем масла;
  • После измерений инструмент необходимо выставлять на начальное нулевое значение, чтобы пружина механизма не растягивалась, сохраняя точность измерений инструмента;
  • Впоследствии пружина в ключах все равно ослабевает. Поэтому ежегодно или чаще необходимо производить проверку и регулировку (калибровку/поверку) инструмента на специальном стенде, чтобы повысить точность инструмента.

Ознакомившись с основными инструкциями по применению динамометрических ключей, предлагаем разобраться, как правильно затягивать болты динамометрическим ключом разных видов этого инструмента. В предыдущей статье мы рассматривали основные виды динамометрических ключей , их особенности, преимущества и недостатки.
