Самостоятельная диагностика

Так мы плавно подошли к вопросу проверки. Если вы не знаете, как проверить работоспособность узла в своем авто, то в первую очередь произведите визуальную диагностику состояния устройства. Если проверка показала, что внешних повреждений нет, то нужна более тщательная диагностика. Изначально следует осуществить проверку обмотки на предмет нарушения изоляции, для прозвонки вам потребуется мультиметр или контрольная лампа.

Перед тем, как проверить, один провод от лампы необходимо подключить к валу якоря, а другим по очереди прикоснуться к пластинам коллектора. При этом учтите, что при проверке наконечники проводов должны быть надежно заизолированы. В том случае, если случится замыкание обмотки якоря на массу, лампочка должна замигать.

Для проверки межвиткового замыкания вам потребуется специальное индукционное устройство. Сердечник устройства в данном случае выполнен из металла, а питание катушки производится благодаря использованию промышленного переменного напряжения. Якорь устанавливается в призму сердечника, после чего его надо вращать вокруг оси, а к металлу подключить железную пластину. При отсутствии замыканий тока в обмотке не будет (автор видео — канал Ramanych).

Если же замыкание имеется, то в замкнутых витках будет зафиксирована электродвижущая сила. При этом переменное напряжение будет способствовать образованию еще одного магнитного поля, поэтому если оно есть, то в железных пластинах, подключенных к якорю, появится вибрация. Наличие вибрации может сообщить о том, что в витках есть замыкание, если это так, то единственным вариантом для решения проблемы будет перемотка якоря.

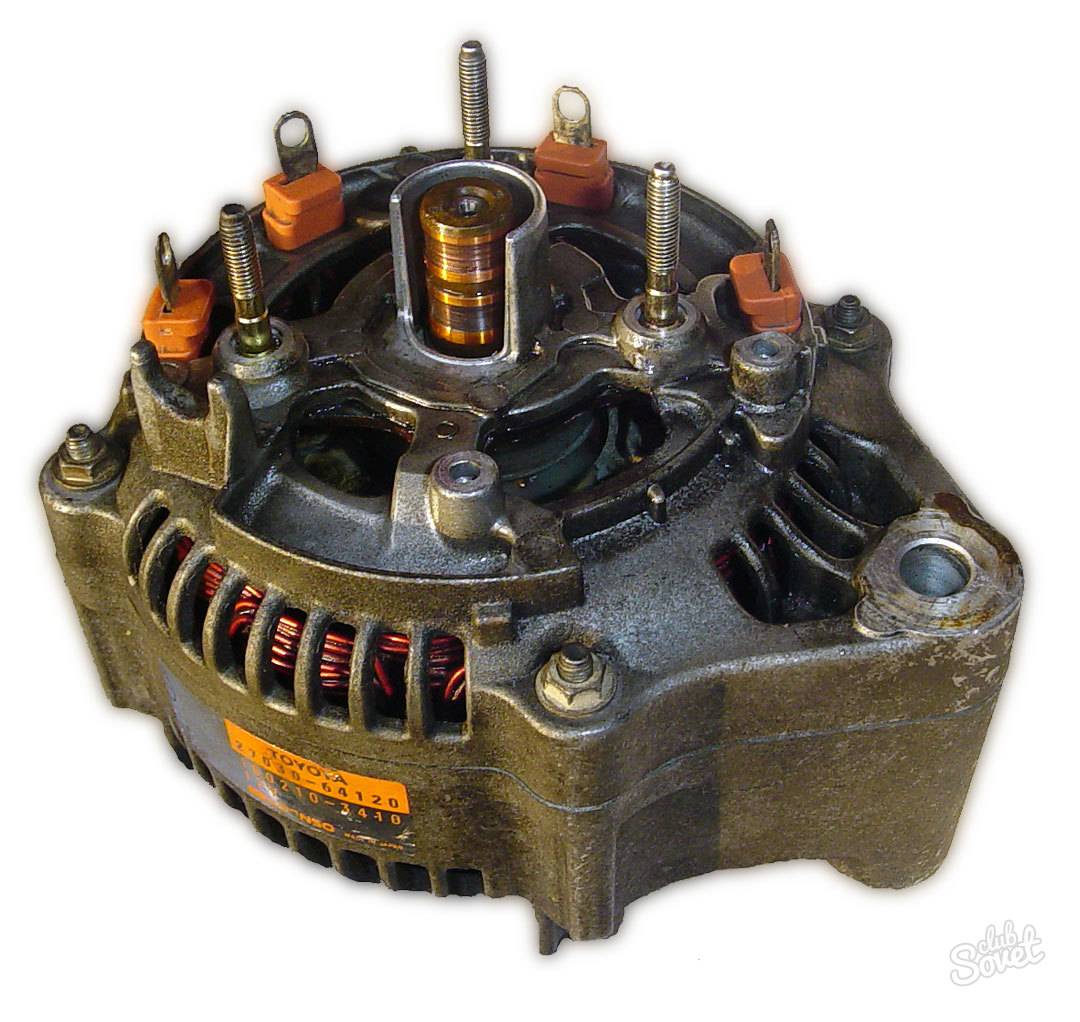

Конструкция и назначение генератора

Перед тем, как проверить генератор мультиметром своими силами, нужны хотя бы минимальные знания о конструкции электроприбора:

ремень передает вращение с коленвала ДВС на шкив генератора
механическая энергия преобразуется в электрическую
диодный мост изменяет переменный ток в постоянный
реле регулятора отвечает за подзарядку АКБ при ее разрядке во время запуска ДВС
остальное напряжение расходуется на электроприборы машины

Рис. 2 Конструкция генератора авто

Для аккумулятора вреден, как недозаяд, так и перезаряд, поэтому напряжение на клеммах должно обладать стабильными характеристиками на любых оборотах. При этом присоединительный узел, размеры, схема и качество изготовления генераторов могут существенно отличаться у разных производителей и для конкретных модификаций авто.

Схемы и клеммы

Перед тем, как проверить генератор на машине собственными силами, необходимо знать электрическую схему этого узла и назначение клемм на его корпусе. Наиболее востребованы 6 схем, для примера на нижнем фото приведена одна из них.

Рис. 3 Пример схемы электрической

Для удобства ознакомления цифровые обозначения на всех схемах одинаковые:

блок генератора
возбуждающая обмотка
статорная обмотка
выпрямитель
выключатель
реле лампы контрольной
регулятор напряжения
лампа контрольная
конденсатор для подавления помех
блок трансформатор/выпрямитель
АКБ
стабилитрон
резистор

Выводы на корпусе обозначаются не одинаково, что может помешать правельной диагностике мультиметром (тестером):

положительная клемма выпрямителя силового – ВАТ; В+; 30; В или «+»
возбуждающая обмотка – FLD; E; EXC; F; DF; 67 либо Ш
вывод для контрольной лампы от выпрямителя дублирующего – IND; WL; L; 61; D+ или D
фаза – STA; R; ͠ или W
нуль – МР или «0»
вывод для «+» АКБ – Б; 15 или S
клемма для соединения с бортовым компьютером – F или FR
вывод на выключатель зажигания – IG

Рис. 4 Расположение выводов на корпусе

В РФ чаще всего эксплуатируются генераторы, возбуждающая обмотка регулятора напряжения которых соединена с бортовой сетью «минусом». Хотя существуют варианты, присоединенные к ней «+».

В машинах с дизельными ДВС могут быть установлены двухуровневые силовые установки 14/28 В. Проверка этих генераторов сложнее, лучше осуществлять ее в СТО.

Диагностика работы регулятора напряжения

Задача регулятора напряжения – поддержание напряжения на батарее в диапазоне от 13,5 до 14 В
на всех режимах работы двигателя и при любой нагрузке. Критерии его работоспособности:

При нажатии на педаль газа и повышении числа оборотов двигателя напряжение повышается незначительно, не выходя при этом из допустимых пределов.
При включении потребителей: фар, автомагнитолы, отопителя, кондиционера – напряжение снижается ниже допустимого только на холостом ходу. Если при этом увеличить обороты (прибавить газ), то оно возвращается в рабочий диапазон.

Проверяют исправность регулятора на работающем двигателе, изменяя число оборотов нажатием на педаль газа. Сначала опыт проводят без нагрузки, затем включают фары, отопитель, добавляя нагрузку. Напряжение на аккумуляторе при этом не должно существенно меняться.

Если это не так, регулятор меняют. На некоторых моделях это возможно без снятия генератора, но его все равно рекомендуется снять. Цель: дополнительно оценить состояние щеток, убрать загрязнения, накопившиеся во время их эксплуатации, проверить состояние подшипников.

Видео «Как с помощью токарного станка отремонтировать якорь»

Наглядная инструкция по ремонту якорного элемента с помощью специального оборудования приведена на видео ниже (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

В процессе эксплуатации автомобиля, рано или поздно, возникает необходимость проверки корректности работы генератора. Наилучшим способом проверки генератора и поиска неисправности будет визит к специалисту автоэлектрику. Однако простейшие неисправности любой автолюбитель в состоянии диагностировать самостоятельно. Для этого потребуется простейший тестер, он же “мультиметр”.

В первую очередь проверяем реле-регулятор генератора, на автомобильном сленге – «таблетку». От корректности его работы зависит стабильность напряжения в бортовой сети автомобиля. Переводим тестер в режим “Измерение постоянного напряжения” и запускаем двигатель. Подключив тестер к клеммам аккумулятора, измеряем напряжение на холостом ходу. Оно должно быть в пределах 4-14,2 вольта. Плавно повышая обороты двигателя, следим за изменением напряжения. Колебания не должны превышать +- 0,5 вольта. Если замеренные значения выходят за указанный предел – реле регулятора не исправно и подлежит замене.

Также необходимо проверить выпрямительный мост генератора. Он состоит из шести полупроводниковых диодов. Проверьте проводимость каждого диода по постоянному току. Переводим мультиметр в положение «Прозвонка» и по очереди касаемся щупами контактов каждого диода. Если тестер издает звуковой сигнал – диод пропускает через себя ток, если нет – не пропускает. Т.е. диод в одном положении полярности щупов должен пропускать, в другом – не должен. Если хотя бы один диод «звонится» в обоих направлениях или не «звонится» ни в одном, то диодный мост подлежит замене в сборе.

Проверка статорной обмотки генератора заключается в оценке ее состояния на механические повреждения и замыкание на корпус генератора. В первую очередь необходимо отсоединить выводы статорной обмотки от диодного моста. Переводим тестер в режим “Измерения сопротивления” и меряем сопротивление между корпусом генератора и любым выводом статора. Наилучший результат, когда оно приближается к бесконечности. Если же тестер показывает менее 50 килоом, то жить генератору осталось недолго.

Завершающей операцией проверки генератора будет проверка статора. Проверяем его на механические повреждения и сопротивление обмоток. Переводим тестер в режим “Измерение сопротивления” и замеряем сопротивления между щеточными кольцами. Оно должно составлять несколько Ом. Если же оно равно нулю, то в обмотке “короткое замыкание”. Если сопротивление стремится к бесконечности, то в обмотке “обрыв”. В обоих случаях ротор не работоспособен – меняется только в сборе.

Надеемся, что эта простейшая инструкция поможет вам провести экспресс-диагностику даже в “полевых условиях”. Удачи на дорогах!

Диагностика диодного моста

Как проверить диодный мост генератора? Для этого нужно перевести мультиметр в режим «звука». После замыкаем контакты щупов и прислушиваемся к аппарату. Последний должен издавать характерный писк. Стоит отметить, что мост состоит из 6 диодов, половина из которых отвечают за «плюс», а другая – за «минус». Проверять нужно каждый из них в обоих направлениях. При этом писк должен быть слышен только в одном из них. Если же диод «пищит» в две стороны, скорее всего, он пробит и подлежит замене. Но автомобилисты рекомендуют в таком случае менять мост целиком. На этом вопрос, как проверить диодный мост генератора, можно считать закрытым. Но это не значит, что диагностика уже завершена. На очереди у нас стоит статор генератора. Эта деталь имеет вид металлического цилиндра, внутри которого имеется специальная обмотка. Как проверить данный элемент? Для этого нам нужно отсоединить от моста выводы статора и осмотреть состояние обмотки. Последняя не должна содержать каких-либо механических повреждений, подгораний и прочих деформаций. Далее следует перевести мультиметр в режим замера сопротивления и проверить обмотку на предмет пробоя. Как это сделать?

В данном случае мы измеряем сопротивление между любым из выводов обмотки и самим корпусом статора. Полученные цифры должны быть большими. В идеале они стремятся к бесконечности. Но если аппарат показал сопротивление меньше 50 кОм, вероятнее всего, ваш генератор вышел из строя.

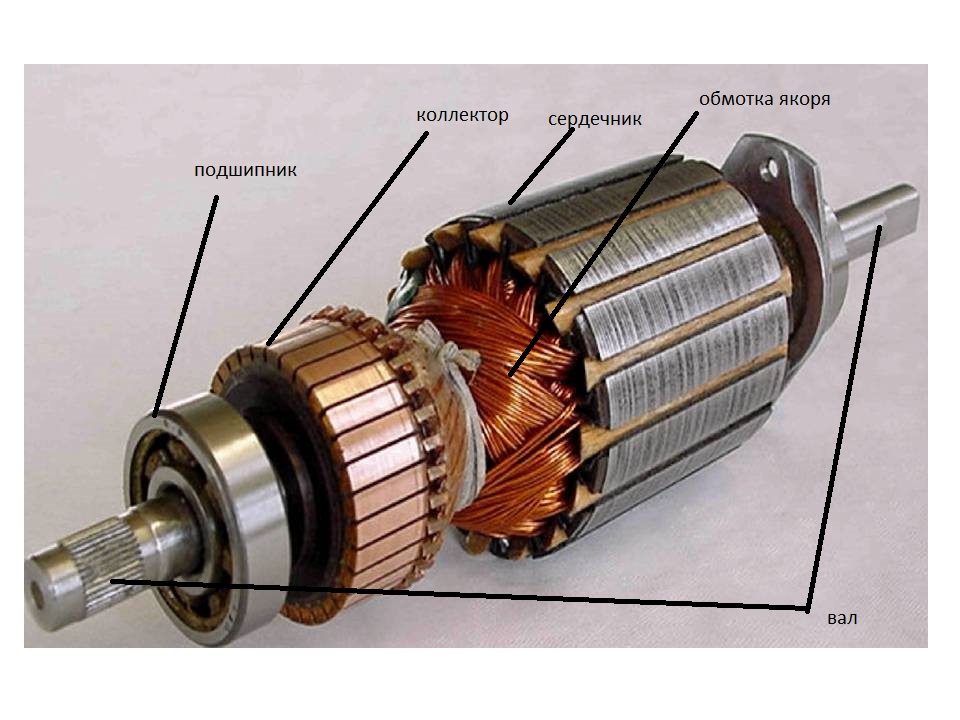

Описание якоря генератора

Перед тем, как проверить узел, ознакомьтесь с основной информацией. Состоит якорь из таких элементов:

вал;
контактные кольца;
щеточный узел;
коллектор;
обмотка возбуждения;
сердечник.

Сердечник устройство включает в себя несколько листов, выполненных из электротехнической стали, их толщина должна составлять 0.5 мм. Сердечник монтируется в вал, но если диаметр якоря очень большой, то в цилиндрическую втулку. Что касается коллектора, то в его состав входят медные пластины, число которых может отличаться в зависимости от конструкции. Коллектор собирается отдельно, после чего он впрессовывается в вал посредством изолирующей втулки.

Устройство якоря генераторного узла

Обмотка выполнена в виде нескольких секций, их концы монтируются в специальные выступы на пластинах коллектора. При помощи последнего секции обмотки соединены друг с другом последовательным образом, формируя замкнутую цепь. Обмотки могут быть волновыми либо петлевыми. В первых выводы секций подключаются к коллекторному узлу, а друг с другом они соединяются волнообразно. В петлевых устройствах выводы подключены к коллекторным пластинам, а друг с другом они соединяются непосредственно на коллекторе.

Принцип действия

Якорь генераторного узла вращается в результате воздействия подшипниковых щитов, а также самих подшипников, установленных на валу. Сам щит, который находится рядом с коллектором, называется передним. Позади этого щита, на валу, расположена крылатка, предназначенная для охлаждения устройства. Чтобы обеспечить приток воздуха, а также отвести тепло, в щитах имеются специальные отверстия, которые закрываются при помощи защитных кожухов с сетками. В переднем щите также имеются отверстия, но они необходимы для обслуживания составных элементов устройства.

Якорь устройства подключается к сети посредством щеточного узла. Сами элементы расположены на специальных держателях, который зафиксированы на так называемых пальцах. Эти пальца расположены на траверсе, которая, в свою очередь, зафиксирована на переднем щите или станине, в зависимости от конструкции. Давление щеточных элементов можно регулировать, для этого предусмотрены специальные пружины.

Количество так называемых пальцев щеток соответствует числу полюсов, при чем у одной их половины полярность должна быть положительной, а у второй — отрицательной. В целом щеточный узел разделяет обмотку на несколько параллельных ветвей, их число также может различаться в зависимости от вида обмотки (автор видео — Volodymyr Zagryvyi / Владимир Загривый).

Бортовая сеть транспортного средства соединяется с генераторным узлом посредством специальном коробки выводов, где имеется плата с отметками выводов на обмотках. Для обеспечения подъема либо перемещения генераторного узла на верхней части станины имеется соответствующий болт. На ее корпусе установлена табличка, где указан производитель, а также основные технические данные об устройстве. Один из основных недостатков генераторного устройства заключается в достаточно большой сложности, а также слишком слабой прочности щеточного узла, в результате чего устройство нуждается в периодической диагностике и обслуживании.

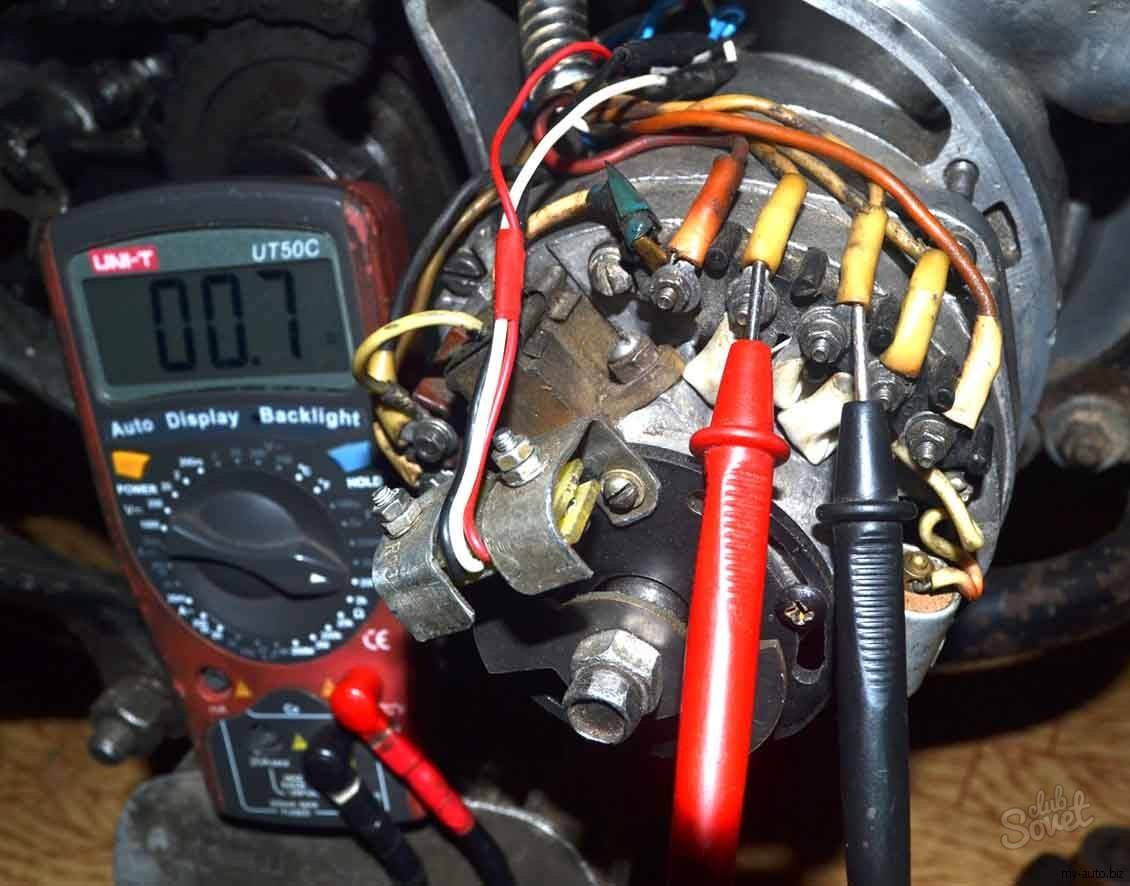

Проверка генератора мультиметром на автомобиле

Есть методически правильная последовательность проверки – от простого к сложному.

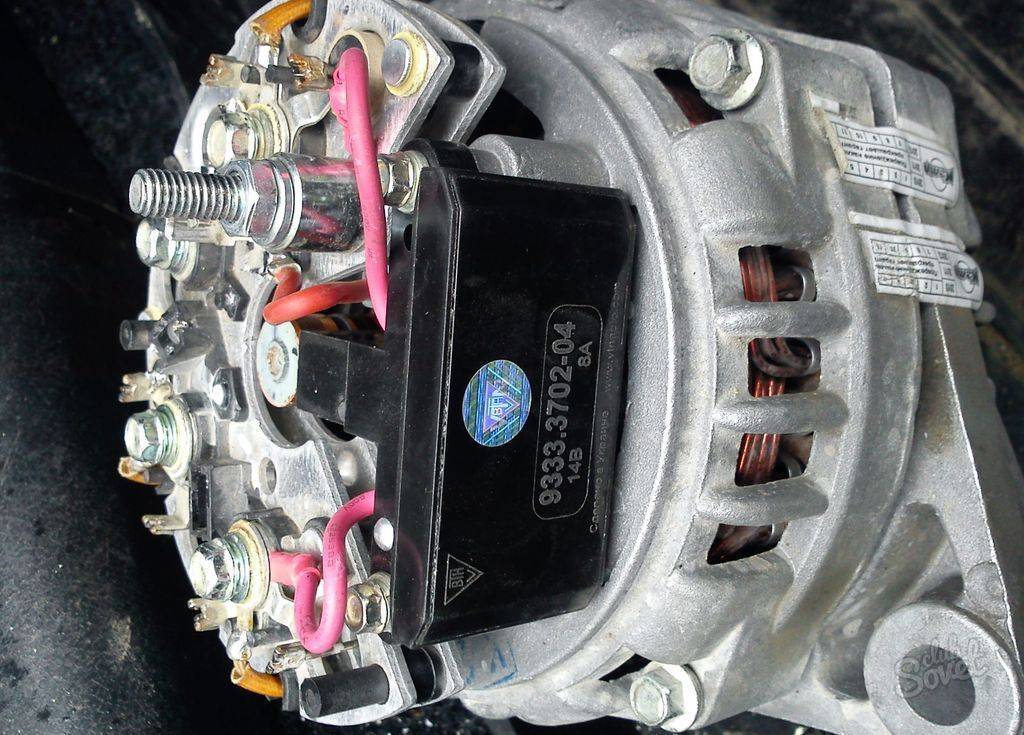

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

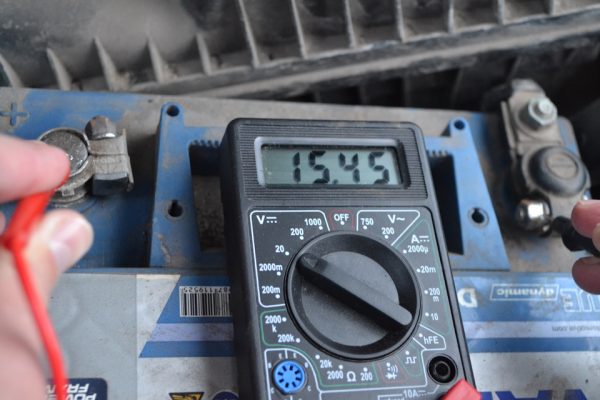

Как проверить напряжение генератора при заведенном двигателе? Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Поверка генератора непосредственно на автомобиле — видео

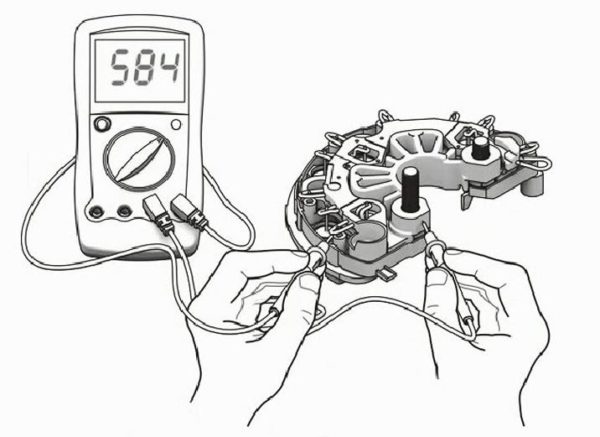

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора. Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется. Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Важно! Перед тем, как прозвонить генератор мультиметром, очистите контакты и проведите визуальный осмотр электрической части прибора.

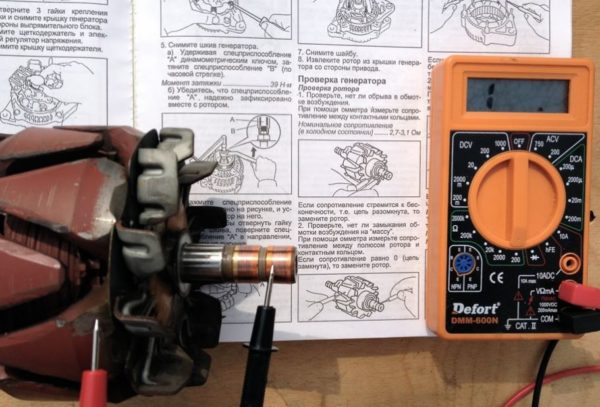

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Обратите внимание
При обнаружении обрыва или короткого замыкания, не старайтесь самостоятельно устранить неисправность.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

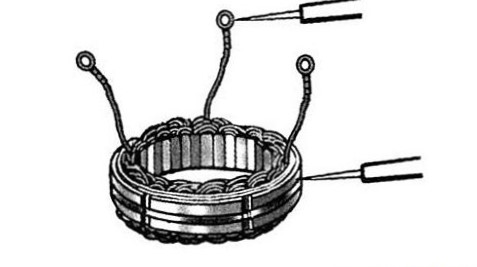

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора. Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Важно! Обязательно проверьте мультиметром все силовые кабели от генератора до аккумулятора. Сопротивление должно быть минимальным, и не меняться при изгибе проводника.. Последний этап проверки – контрольная цепь лампы на приборной панели

Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы. Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

Поэтому при замене лампы на светодиод, лампа часто загорается невпопад. Тут простым мультиметром не обойтись, требуется подключение диагностического сканера с возможностью моделирования неисправностей.

Обратите внимание
Совет: При сборах в дальнее автопутешествие, обязательно возьмите с собой мультиметр. Прибор не займет много места, но может выручить вас в критической ситуации.. Проверка генератора не снимая с машины — видео инструкция

Проверка генератора не снимая с машины — видео инструкция

Неисправности ротора

В случае оптимального режима использования, ротор не изнашивается. Производятся регламентные работы с заменой щеток при их износе. Но со временем, при сильных нагрузках статор нагревается и образуется нагар. Самая частая механическая поломка – износ или перекос подшипников.

Работать болгарка будет, но при этом быстро изнашиваются пластины, и со временем двигатель ломается. Чтобы избежать поломок, необходимо проверять инструмент и поддерживать нормальные условия службы.

Влага при попадании на металл вызывает образование ржавчины. Повышается сила трения, силы тока требуется больше для работы. Происходит значительный нагрев групп контактов, припоя, появляется сильная искра.

Причины отказа генератора ВАЗ 2107

Генератор на «семёрке» выходит из строя нечасто, но поломки всё же случаются. Поэтому о том, как проявляются неисправности, стоит знать более подробно.

Пробой или обрыв обмотки

От исправности катушек генератора напрямую зависит его работоспособность. С катушками может произойти обрыв и замыкание витков, пробой на корпус. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чём скажет светящаяся лампочка заряда аккумулятора на приборной панели. Если проблема кроется в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток к контактным кольцам. Замыкание статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно греться и не сможет обеспечить полноценный заряд батареи. Если же статорные катушки замыкают на корпус, генератор будет гудеть, греться, а мощность снизится.

Повреждение изоляции проводов может привести к короткому замыканию

Износ щёток

Щётки генератора обеспечивают подачу напряжения на обмотку возбуждения. Их неисправность приводит к нестабильному заряду или его полному отсутствию. При неисправности щёток:

потребители часто отключаются по непонятным причинам;
световые приборы работают тускло и мигают;
напряжение бортовой сети резко снижается;
АКБ быстро разряжается.

Реле-регулятор

Если после запуска двигателя на клеммах аккумулятора напряжении ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана неполадками регулятора напряжения. Выход из строя этого устройства может значительно сократить срок службы аккумулятора. Если после ночной стоянки стартёр не крутит или на самой батарее вы заметили белые подтёки, то самое время провести диагностику реле-регулятора.

Если на клеммах аккумулятора при работающем двигателе напряжение превышает 15 В, то проблема кроется в регуляторе напряжения

В этом устройстве возможны такие неполадки:

ненадёжный контакт со щётками;
пробой элементов;
внутренний обрыв цепи.

Заряд может отсутствовать по причине износа или зависания щёток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диодов

Выходу диодного моста из строя могут предшествовать:

попадание влаги внутрь генератора;
грязь и масло;
«прикуривание машины» при полном разряде АКБ и неправильном подключении проводов.

Подшипники

На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников может устранить проблему лишь временно. Поэтому лучше всего детали заменить. Если они выработали свой ресурс, то генератор будет издавать гудящий звук. Затягивать с ремонтом не стоит, поскольку велика вероятность заклинивания узла и остановки ротора. Подшипники могут разбиваться и гудеть из-за отсутствия смазки, большого износа или низкого качества изготовления.

Видео: как шумят подшипники генератора

Любую неисправность генератора ВАЗовской «семёрки» вполне возможно устранить своими руками. Чтобы выявить проблему, необязательно иметь специальное оборудование, владеть знаниями и навыками работы с электрооснащением автомобиля, хотя лишними они не будут. Для проверки генератора будет достаточно цифрового мультиметра или лампочки на 12 В.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Проверка асинхронного электродвигателя

Кроме коллекторных, в быту можно встретить и асинхронные двигатели, устанавливаемые в некоторых моделях стиральных машин или в компрессорах холодильников. Гораздо чаще они используются в компрессорах, насосах, различных станках и другом оборудовании. Несмотря на высокую надежность, данные электродвигатели также подвержены поломкам и неисправностям. В этих конструкциях роль якоря выполняют обмотки статора, поэтому визуальный осмотр нужно начинать именно с них.

Часто обмотки перестают работать, когда они отсырели или, произошел обрыв витков. Поэтому если двигатель очень долго не эксплуатировался, необходимо выполнить проверку сопротивления изоляции с помощью мегомметра. При отсутствии мгаомметра, агрегат в целях профилактики рекомендуется разобрать и сушить обмотки статора в течение нескольких суток.

Вполне возможно, что причина неисправности кроется не в самом электродвигателе, а связана с какими-либо другими факторами. Поэтому, прежде чем начинать ремонтировать сам агрегат, следует убедиться в наличии напряжения, проверить магнитные пускатели, кабели подключения, тепловое реле. Если в схеме имеется конденсатор, его тоже нужно проверить. При исправности всех перечисленных элементов, можно приступать к разборке двигателя для первичного осмотра. Проверка должна проводиться при полном отсутствии электропитания. Необходимо предотвратить самопроизвольное или ошибочное включение агрегата.

В процессе осмотра, кроме других деталей, особенно тщательно проверяются обмотки статора. Они должны быть целыми, без торчащих или оторванных проводков

Особое внимание следует обращать на черные пятна, указывающие на возможное подгорание проводов. В исправном состоянии проводники имеют темно-красный цвет

Почернение наступает при выгорании электроизоляционного лака, наносимого на их поверхность. При осмотре может быть выявлено полное или частичное выгорание обмотки и межвитковое замыкание. При частичном выгорании двигатель будет работать и быстро нагреваться. Поэтому обмотка в любом случае перематывается полностью.

Если внешний осмотр не дал результатов, дальнейшую диагностику нужно проводить с помощью измерительных приборов. Чаще всего для этих целей используется мультиметр, позволяющий определить целостность обмотки, наличие или отсутствие пробоя на корпус.

В двигателях на 220В прозваниваются пусковая и рабочая обмотки. Сопротивление пусковой должно быть в 1,5 выше, чем у рабочей. В электродвигателях на 380В, подключаемых звездой или треугольником, схема разбирается, после чего поочередно прозванивается каждая обмотка. Сопротивление на каждой из них должно быть одинаковым, с отклонением не более чем на 5%. Также все обмотки обязательно прозваниваются между собой и на корпус. Если значение сопротивления не бесконечно, это свидетельствует о наличии пробоя обмоток на корпус или между собой. В этом случае требуется их полная перемотка.

Отдельно проверяется сопротивление изоляции обмоток двигателя. В этом случае мультиметр не поможет, потребуется мегомметр на 1000В, подключаемый к отдельному источнику питания. При выполнении измерений один провод прибора касается корпуса двигателя в неокрашенном месте, а другой провод поочередно соединяется с каждым выводом обмотки. Если сопротивление изоляции составляет менее 0,5 Мом, значит двигатель требует просушки

При выполнении измерений нужно соблюдать осторожность и не касаться измерительных проводов. Измеряемое оборудование должно быть обесточено, продолжительность измерений составляет не менее 2-3 минут

Наибольшую сложность представляет поиск межвиткового замыкания. Его невозможно выявить при визуальном осмотре. Для трехфазных двигателей применяются специальные измерители индуктивности, которые в норме показывают одинаковое значение на всех обмотках. При наличии повреждения, индуктивность у такой обмотки будет наиболее низкой.
