Пошаговая инструкция по замене тэна

Мы рассмотрим простой вариант – тэн располагается сзади барабана.

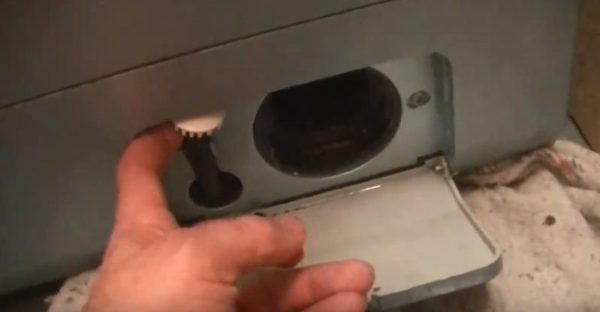

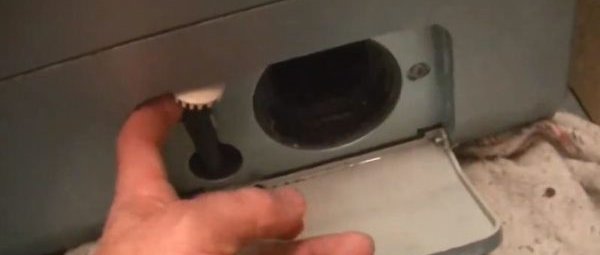

Шаг 1. Слейте с барабана все остатки воды. Для этого на передней панели корпуса откройте нижнюю крышку и достаньте заглушку. Для сбора воды поставьте низкую емкость, в противном случае она прольется на пол. Для полного слива рекомендуется стиральную машину немного наклонить и в таком положении подержать несколько секунд до стекания жидкости.

В машинке не должно оставаться воды

Шаг 2. Поставьте машинку на свободное пространство, обеспечьте доступ к задней части. Открутите щит, он зафиксирован четырьмя винтами. Снимите деталь и поставьте ее около стены. Ничего не бросайте ничего под ноги, все элементы стиральной машины, электрические приборы и инструменты должны быть в порядке и лежать на своих местах.

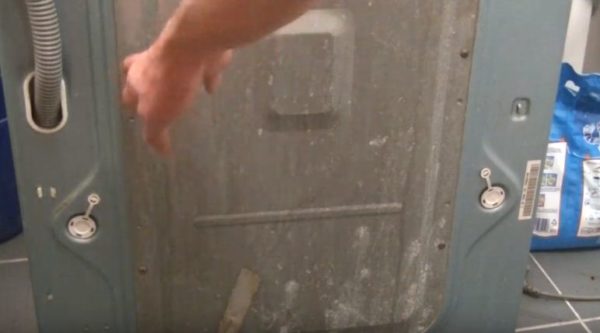

Снимают заднюю крышку, чтобы добраться до тэна

Шаг 3. Найдите тэн, он прикручен внизу барабана. Имеет три клеммы: фаза, ноль и заземление

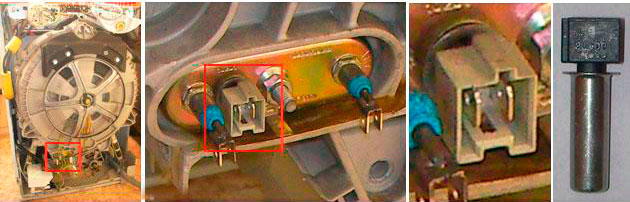

У некоторых моделей на корпусе тэна есть датчики температуры, очень осторожно с ними обращайтесь, они плохо реагируют на ударные усилия

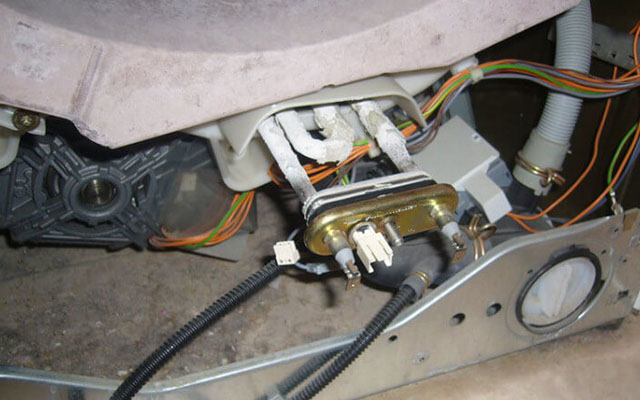

Тэн обычно расположен внизу под барабаном

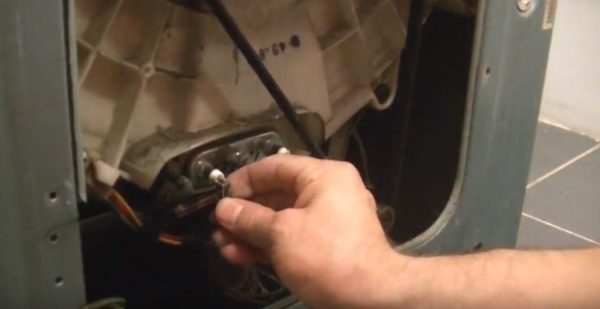

Шаг 4. Снимите клеммы фазы и нуля, открутите гайку фиксации заземления, удалите с винта контакты, подключенные к нему.

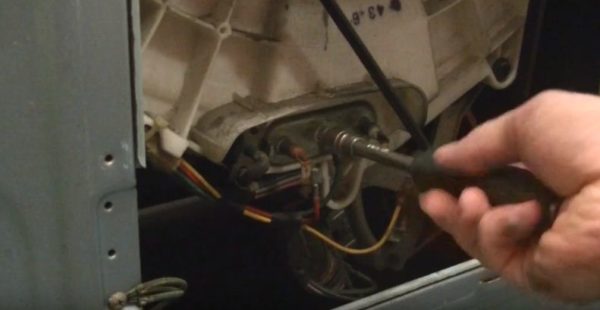

Аккуратно снимают контакты и откручивают гайку

Если тэн исправен, то далее ничего разбирать нет смысла, причина поломки в другом. Если достаточно технических знаний, то надо поискать их в системе управления и автоматики. Опыта нет – вызывайте специалиста. Для того чтобы было легче принимать правильное решение, сообщим, что стоимость блока управления может составлять до 50% цены стирального автомата. А неквалифицированное вмешательство в его работу в большинстве случаев становится причиной полного выхода из строя с невозможностью дальнейшего восстановления. Если подтвердилась неисправность тэна – продолжайте разборку машины.

Можно проверить исправность тэна, не вынимая его из корпуса машинки

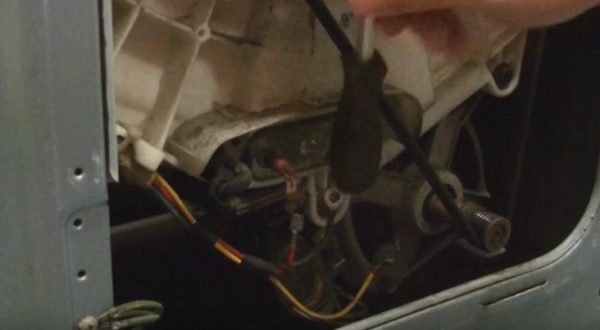

Шаг 5. Открутите контргайку винта заземления, но не до конца, а на длину резьбы. Делается это для того, чтобы во время постукивания по гайке не заминалась резьба. Стучать надо до тех пор, пока она немного не утопится, таким образом ослабляется расширение резиновой прокладки. Дело в том, что для герметизации тэна используется внутренняя пластина, которая при закручивании гайки прижимается к резиновой прокладке и расширяет ее.

Легкими ударами отвертки ослабляют фиксацию тэна

Шаг 6. Аккуратно отверткой поддевайте корпус тэна по периметру, медленно отрывайте его. Резина немного прикипела, не спешите, не деформируйте посадочные места.

Чтобы вытащить тэн, нужно поддеть его слегка отверткой

Шаг 7. Купите в магазине новую деталь. Профессионалы настоятельно рекомендуют брать с собой старый тэн, только так можно иметь гарантию, что не ошибетесь с выбором. Дело в том, что производители для каждой модели выпускают новый нагреватель, он может отличаться всего на несколько миллиметров по длине или ширине. Это дает право присваивать стиральному автомату новую серию и, соответственно, продавать по новой цене. А тэны уже не взаимозаменяемы.

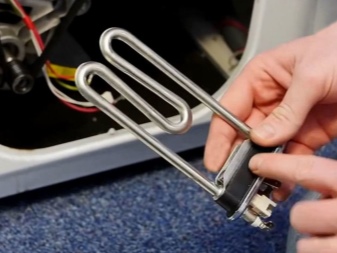

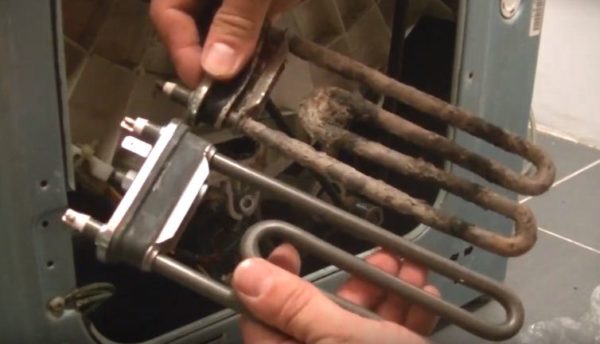

Новый тэн должен иметь идентичные размеры

Шаг 8. Очистите место установки нагревателя от кальция, его там будет очень много. Пользуйтесь любыми подручными предметами, проверяйте фонариком качество.

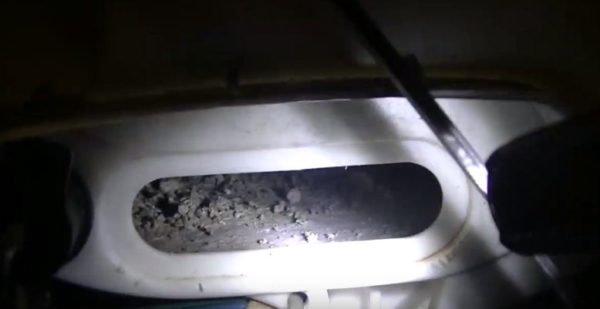

Место установки тэна необходимо тщательно очистить

Шаг 9. Осмотрите состояние посадочного места для уплотнительной резинки, при необходимости уберите с поверхностей нагар.

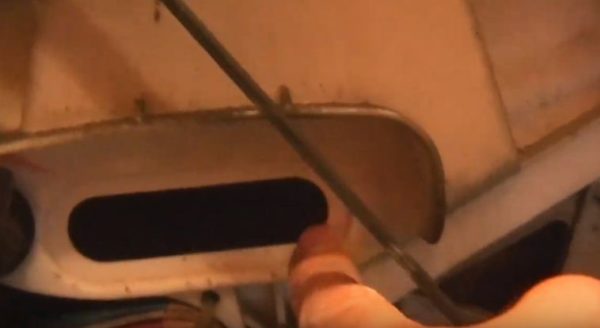

Посадочное место уплотнителя тоже должно быть чистым

Шаг 10. Ослабьте гайку заземления, вставьте тэн на место

Обращайте внимание, чтобы он занял специальную нишу

Вставляют новый тэн в корпус

Шаг 11. Закрутите гайку и подсоединяйте все провода.

Подключают все в обратном порядке

Залейте в барабан немного воды и на несколько секунд включите нагрев, затем выключите машину. Если тэн теплый и нет потеков – отлично, прикручивайте оставшиеся детали и ставьте агрегат на место использования.

Замена тэна при переднем расположении

Разнообразие термодатчиков

Стиральная конструкция типа автомат может быть оснащена лишь одним из трех следующих термодатчиков:

Биметаллический;
Термистор;
Газонаполненный.

Каждый из данных трех датчиков температуры имеет свои различные способности и могут отличаться самим устройством и работой, поэтому каждый из них по-своему заменяется и проверяется.

Биметаллический датчик температуры выглядит как таблетка, примерно 20-30 миллиметров в диаметре и 10 миллиметров в высоту. Внутри этой маленькой таблетки находится биметаллическая пластинка. При процессе нагревания воды, когда она достигает определенной температуры, пластинка прогибается и создает замыкание контактов. При данном условии процесс нагрева завершается.

Термистор стал довольно-таки популярным элементом среди современных стиральных конструкций, который заменил датчик температуры.

Выглядит термистор, как маленький удлиненный цилиндр. Его диаметр где-то 10 миллиметров, а длинна достигает примерно до 30 миллиметров. Крепится этот цилиндр прямо на нагревательный элемент. Принцип работы такого элемента не несет в себе какую-либо механическую работу детали, а просто изменяет сопротивление во время процесса нагревания воды до нужной вам температуры.

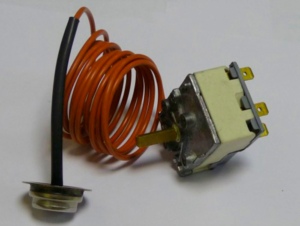

Газонаполненный датчик температуры имеет лишь две детали: первая это таблетка, выполненная из металла с диаметром примерно 20-30 миллиметров и высотой под 30 миллиметров.

Первый элемент в основном расположен внутри самого бака, и всегда касается воды, чтобы изменить температуру. Вторая деталь температурного датчика выполнена в форме медной трубки, которая связана с регулятором температуры (внешним), месторасположение которого находится на панели управления стиральной машины. Внутри этих элементов присутствует газ, название которому – фреон. Под температурой воды этот газ может сжиматься или расширяться, образуя при этом замыкание и размыкание контактов, которые ведут к нагревательному элементу.

Как работает?

ТЭН – деталь, нагревающаяся за счёт внутренней спирали. Последняя расположена в толще прессованного теплопроводящего изолятора. И то и другое помещено в герметичный стальной кожух. Современные технологии дают возможность запрессовывать в ТЭН не одну, а 2–3 спирали.

Спирали из нихрома могут быть очень тонкими – до 0,25 мм, а их электрическая длина уменьшена за счёт не очень плотного прилегания витков. Снижается их внутреннее сопротивление, и такой ТЭН в сухом состоянии раскаляется докрасна. Но в воде такого не происходит – спираль своевременно охлаждается. Схема подключения – к сети 220 вольт через термостат.

Как выбрать новый нагревательный элемент для стиральной машинки

Нагревательные элементы в основном отличаются своей формой.

Форма

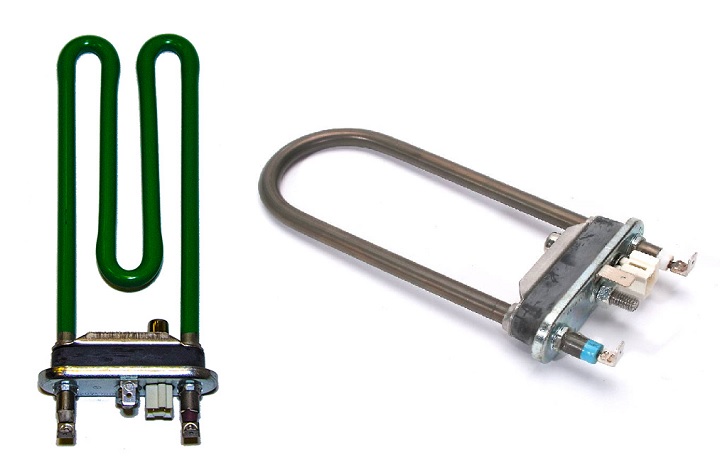

Самые востребованные это U-образные и W-образные нагревательные элементы.

У всех ТЭНов контакты располагаются сзади.

Также вам могут повстречаться ТЭНы в виде сердечка. Могут быть и спиральные нагревательные элементы, вспомните старые электрические чайники и самовары.

Крепежная система

Помимо формы, нагревательные элементы могут отличаться по способу подключения и крепления – крепёж и клеммы могут иметь разнообразную форму. Крепеж представлен в виде штуцеры с различного диаметра фланцами. Это же относиться и к контактам групп, у которых соединены шайбы с проводками.

У нагревательных элементов также могут располагаться специальные предохранители и датчики температуры, которые смогут защитить элементы от перегрева, что является довольно частым явлением в результате появления накипи. Эти контактные группы находятся вблизи контактов нагревательного элемента.

Из-за этого подобрать аналог нагревательного элемента для своей стиральной машинки очень сложно.

Лучшим вариантом будет приобретение точно такого же ТЭНа, как ваш старый, с таким же подключением и крепежом.

Однако если у вас не получилось купить идентичную модель, то вам нужно хорошенько постараться, дабы подключить новый нагревательный элемент к проводкам и герметизировать место, где он будет установлен.

Другие параметры

Также необходимо учитывать мощность нагревательного элемента, прежде чем покупать его. Параметры старой модели и нового образца должны быть равны – таким образом, все программы стирки будут также отлично справляться со своей работой, будет выполняться быстрый нагрев воды, и не будет никаких ошибок при проверке системы самодиагностики.

Если ваша стиральная машинка довольно-таки старая, и найти новые элементы проблематично, то вам стоит обратить свой взор на модели нагревателей совместимые со старыми. Конечно, подключать и устанавливать их довольно-таки сложно, однако это будет намного проще, нежели чинить всю стиральную машинку.

Модели мультиметров

Не имеет значения, какой тестер или мультиметр вы используете для диагностики ТЭНа. Существуют цифровые и стрелочные модели, и их стоимость никак не влияет на качество проверки. Главное — использовать исправное оборудование для проверки нагревательного элемента.

Также стоит обратить внимание на целостность всех проводов, идущих от щупов мультиметра к самому устройству. Если вы используете мультиметр в рабочих целях, а не для домашнего ремонта, то для проверки ТЭНа на работоспособность необходимо выбрать модель, оснащенную специальным сигнализатором

Используя такие устройства, вы можете определять целостность электроцепи с помощью звукового сигнала, не отвлекаясь от непосредственного ремонта.

Самым простым решением станет замена ТЭНа на иной элемент, в исправности которого вы абсолютно уверены. Для этого необходимо выключить электронагреватель и извлечь устройство для диагностики. На его место устанавливается новый ТЭН, желательно той же марки.

Если же в доме не найдется запасного ТЭНа, необходимо использовать мультиметр цифрового образца. Элемент нагрева извлекается, и мультиметр подсоединяется к выходам ТЭНа. В случае отклонения нормы или загорания индикаторной лампочки на мультиметре можно сделать вывод, что нагревательный элемент полностью исправен, а значит, причину неисправности и ненадлежащей работы водонагревателя нужно искать в других частях прибора.

Если вышеуказанные способы проверки не помогли определить исправность ТЭНа, вы можете его «прозвонить», используя мультиметр. Для этого требуется установить на «прозвон» определенное значение и затем, соединив мультиметровые щупы, его проверить. Чаще всего показания мультиметра соответствуют минимальным, и при наличии встроенного звукового сигнала тестер начнет пищать.

Далее необходимо протестировать ТЭН на работоспособность. Мультиметровые щупы крепятся на контакты элемента нагрева, и при их прикосновении на тестере появляются показания сопротивления: например, 0,37 или 0,71. Если в левой части экрана вы увидите единицу, значит, в элементе нагрева оборвалась спираль, и ТЭН нужно заменить.

Есть другой способ проверки: из водонагревателя нужно вынуть ТЭН и смочить его медные трубки водой. Один щуп подведите к трубке, а другой — к одному из выходов. Если ТЭН неисправен, устройство покажет завышенное или, напротив, минимальное значение. В случае исправности тестер показывает единицу!

Совет: если у вас возникли сомнения в том, сможете ли вы правильно извлечь неисправный ТЭН и на его место установить новый, то обратитесь к профессионалам. При проверке и во время ремонта водонагревателя во избежание возникновения опасных ситуаций обязательно соблюдайте все правила безопасности!

Признаки и причины неисправностей

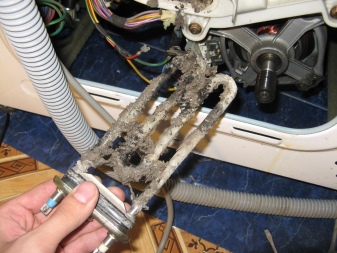

Из-за перегрева, находящаяся внутри ТЭНа нихромовая нить плавится, и из-за этого обрывается сама спираль. Это происходит в случае покрытия нагревательного элемента слоем накипи или когда ТЭН включают без воды. Реже виной выхода из строя детали является заводской брак и низкое качество изготовления нагревателя.

Так, по центру ТЭНа находится спираль, и ее удерживает плотно набитый внутрь песок. Если при изготовлении ТЭНа, его уплотнили плохо или сдвинули спираль от центра, то при эксплуатации, она может коснуться стенки нагревателя.

Если стиральная машина не заземлена, в соответствии с требованиями, то прибор не перестанет работать, но при этом вероятность поражения человека электрическим током будет очень высока.

Если агрегат заземлен, то мощность спирали значительно возрастет из-за ее укорочения, в результате чего она расплавится, а сам нагреватель сломается окончательно. Если под руками нет тестера или мультиметра, то проверить работоспособность ТЭНа можно, не вскрывая стиральную машину.

Для этого, нужно присмотреться к ее поведению:

Если машина стирает намного дольше, чем обычно, и при этом вода греется и циклы не прерываются – причина в ТЭНе.
Если при касании стенки машины чувствуется покалывание или удар током или срабатывает УЗО – поломка нагревателя.

Если вода не греется и не выбирается нужный режим для стирки – нагревательный элемент неисправен. При этом, на дисплее может высвечиваться код ошибки. Bosch – F19, Индезит – F07, Самсунг – E5 или E6. Подобные сообщения будут появляться и у машин марки Ардо, Аристон, Занусси, в зависимости от модели.

Существует несколько других способов, для проверки исправности нагревателя без использования инструментов:

При появлении на корпусе нагревателя черных точек – наверняка произошел пробой на корпус. Иногда, чтобы увидеть следы пробоя, нужно счистить накипь. Для этого подойдет замачивание ТЭНа в растворе лимонной кислоты.
Можно проверить работу нагревателя по электрическому счетчику. Для этого, запустив машину на самую полную из возможных мощностей, при температуре от 60 градусов, нужно посмотреть на работу счетчика. Если она осталась без изменений, то ТЭН неисправен и не греет воду.
Если на нагревателе имеются вздутия, утолщения, царапины или другие механические повреждения, то это причина для замены детали.
Обрыв спирали можно также проверить при помощи обычной контрольной лампы, которую используют электрики.

Диагностика

Предварительные проверки не требуют измерительного прибора – они осуществляются косвенно. Имея представление о том, как функционирует и сколько потребляет тот или иной узел, в какой последовательности устройства стиральной машины задействуются, методом исключения легко определить, что именно неисправно. ТЭН определяется на неисправность в момент, когда СМА задействует нагрев воды. Проявления неисправности кипятильника могут быть следующими.

Слишком долгое нагревание воды. СМА запускается, все детали и узлы работают. Но нагрев воды до +60 градусов происходит не за 5 (при условии, что вода из водопровода ледяная, стирка белья происходит зимой) минут, а, скажем, за полчаса. Всё это время барабан стоит на месте.
Прикасаясь к металлическим стенкам стиральной машины, пользователь ощущает, что его бьёт током. Устройство защитного отключения (УЗО) при этом срабатывает, выключая питание по утечке тока (достаточно лишь значения более 1 миллиампера, чтобы свет в комнате, где работает СМА, погас).

Косвенные способы неисправного кипятильника определяются и иначе.

По наличию тёмных точек на внешнем покрытии ТЭНа. Это говорит о его пробое. Чтобы удалить накипь, скрывающую эти пятна, воспользуйтесь водой, настоянной на лимонных или апельсиновых шкурках, доведённой до кипения.
Запустите стирку белья при более чем +90 градусах. Проследите, насколько быстро счётчик отсчитывает потребляемые ватты. При быстром отсчёте (например, 100 Вт не более, чем за 3… 5 минут) ТЭН работает на полную мощность.
Попробуйте найти обрыв или замыкание, используя контрольную лампочку или индикаторную отвёртку. В качестве такой лампочки используют газоразрядную «неонку», вынутую из любого нагревательного прибора, отработавшего свой ресурс. Чтобы она слегка засветилась при присоединении к токоведущему контакту или корпусу кипятильника, необходимо дотронуться до её второго вывода. Обрыв происходит, например, при скачке напряжения. При обрыве, отгорании участка спирали СМА застопорится на этапе подогрева, либо цикл стирки не будет запущен.
Определите, нет ли на кипятильнике вздутий, царапин или иных повреждений. Зачастую там, где это случилось, ТЭН и отгорает.
Стекло люка не подогрето – это свидетельствует о холодной воде.
На одежде остались нерастворённые частицы стирального порошка, а постиранное бельё приобрело застоявшийся запах.

Второй и четвёртый способы хороши для тех, кто до приезда специалиста не желает разбирать стиральную машину.

Если дисплея нет – о поломке могут свидетельствовать разные режимы мигания, мерцания, свечения светодиодов.

Правила проверки тэна

Проверить тэн можно и не вынимая его из бачка, что намного упрощает и ускоряет ремонтные работы. Если обнаружится, что он полностью исправный, то проблема с электроникой управления, а ее ремонт требует специального технического образования. Без таких знаний к системе управления лучше не прикасаться. Проверка делается тестером или иным электрическим прибором, позволяющим измерять сопротивление и силу тока.

Исправность тэна контролируется по трем параметрам.

На разрыв нихромовой спирали. Это наиболее распространенная причина выхода тэна из строя: по каким-либо причинам спираль перегорает, ток по ней не проходит. Проверка этой неисправности выполняется прозвонкой элемента, для этого выводы тестера присоединяются к двум клеммам спирали. Переключатель измерений устанавливается в положение «Сопротивление». Если стрелка прибора резко отклонилась к отметке «0», то спираль перегорела. Перед прозвонкой проверьте работоспособность прибора – замкните два выхода, стрелка сопротивления должна резко переместиться на ноль.

На пробой корпуса. Это очень опасная неисправность, особенно для тех пользователей стиральными машинами, у которых электрическая проводка в доме или квартире не имеет заземления. Ток попадает на корпус агрегата, возможны серьезные поражения. Кстати, многие уже встречались с небольшими пробоями на корпус. Если по металлическим деталям таких устройств легко провести тыльной стороной ладони, то чувствуется пощипывание. Оно указывает, что весь агрегат под напряжением, правда оно еще невысокое и вреда организму не приносит. Как проверить пробой на корпус? Один выход прибора присоедините к клемме нагревателя, а второй к металлической части корпуса. Если стрелка на нуле – все отлично, если отклоняется, то элемент надо менять. Во время проверки установите переключатель прибора на 200 МОм

Очень важно повторить проверку на нагретом тэне. Подключите к нему на несколько секунд питание, отключите и повторите проверку

Очень часто в нагретом состоянии обнаруживается пробой. Связано это с расширением внутренних наполнителей тэна, такой нагреватель надо менять.

Проверка мощности. Она не считается обязательной, но для полной гарантии можете выполнить. Узнайте, какой силы ток должен протекать по спирали. Для этого ее мощность надо разделить на напряжение. К примеру, для тэна 1900 Вт ток равняется 1900:220=8А. Переключите тестер в режим амперметра переменного тока и последовательно присоедините все элементы к источнику питания. Если стрелка указывает на 8 А, то все в норме. Если сила тока уменьшилась, то нагреватель имеет критический износ. Он еще работает, но уже надо готовиться к замене. Для того чтобы через несколько месяцев опять не разбирать машинку, лучше сразу установить новый.

Как проверить ТЭН?

ТЭН состоит одной или нескольких спиралей, обладающих высоким омическим сопротивлением, помещенной внутрь металлической трубки. Для проверки ТЭНа выполняется замер сопротивления устройства.

Перед выполнением проверки необходимо выполнить расчет сопротивления элемента. Для этого определяется мощность прибора она указана на корпусе нагревателя.

Сопротивление определяется как R=U2/P.

Как проверить ТЭН мультиметром

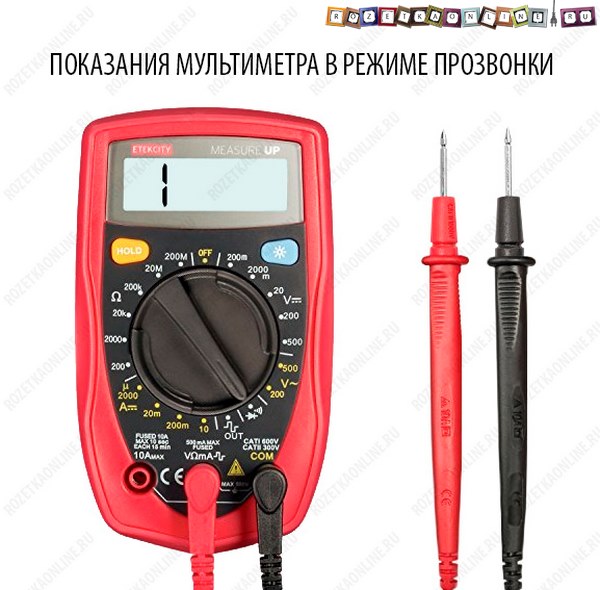

Рис: показание мультиметра «1» ТЭН в обрыве

Перед началом проверки питающие концы должны быть откинуты от нагревательного элемента.

Переключатель мультиметра переводится в диапазон измеряемого сопротивления.
Щупами прибора необходимо коснуться контактов ТЭНа, если нагреватель в исправном состоянии, на табло прибора будет показано сопротивление близкое по значению к расчетному.
Если на табло «0», внутри ТЭНа короткое замыкание.
В случае если на табло «1» обрыв спирали ТЭНа, если нагревательный элемент замерить стрелочным тестером он покажет «бесконечность».
После проверки ТЭНа на целостность необходимо проверить его на замыкание «на Землю» или по-другому на электрический пробой, на корпус.

Переключатель мультиметра ставится на прозвонку «зуммер», щупом прибора поочередно касаемся выводов ТЭН, «зуммер» должен молчать, если прибор запищал, нагревательный элемент замыкает на корпус.

Как проверить ТЭН водонагревателя

Рис: ТЭН рабочий

Токоподводящие провода необходимо отсоединить от ТЭНа водонагревателя.
Переключатель мультиметра ставится в диапазон измерения сопротивления. Измерение сопротивления зависит от мощности и рабочего потребляемого тока нагревателя.
Чем выше показания мощности нагревательного элемента, тем выше потребляемый рабочий ток и меньше значение сопротивления. значение мощности ТЭНа будет в пределах 20…60 Ом.

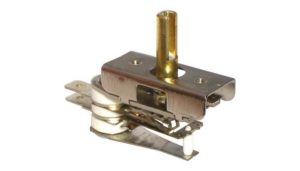

Аналогично измеряется значение сопротивления терморегулятора. Кроме того, в конструкции термостата предусмотрено наличие тепловой защиты, при перегреве элемента происходит выбивание устройства из сети.
В том случае если мультиметр показывает «обрыв», то на табло прибора в левой его части будет показана «1» не нужно спешить с выводом, нужно нажать на кнопку (блинкер) предохранительного устройства, термостат вернется в свое рабочее состояние и только тогда нужно продолжить измерение.
Измерение сопротивления ТЭНа водонагревателя можно проводить в нескольких диапазонах, поочередно переводя переключатель прибора, нужно только помнить, что чем выше значение сопротивления, например, 2000к тем чувствительнее реагирует прибор, нельзя касаться щупов мультиметра руками, он покажет сопротивление человеческого тела.
Ориентировочно мультиметр должен показывать при рабочем состояние элемента 0,37 или 0,71 Ом, сдвоенный ТЭН на одном фланце.

Как проверить ТЭН стиральной машины

Рис: заднее расположение ТЭНа в стиральной машине

Проверка рабочего состояния ТЭНа стиральной машины выполняется несколькими способами.

Визуальный – когда очень не хочется разбирать стиральную машину, при включении машины на максимальный температурный режим, надо посмотреть рабочее состояние электросчетчика, увеличение скорости подсчета ваших кВт, означает целостное состояние нагревательного элемента.
Но, вполне возможно, что ТЭН целый, а не работает управление включения нагревателя, в этом случае необходимо вскрыть стиральную машину и проверить нагреватель на целостность.

Обычно ТЭН расположен снизу под баком машины, за ее задней крышкой, в некоторых моделях ТЭН может находиться за передней панелью, чтобы до него добраться необходимо снять резиновую манжету с люка машины. Если машина с вертикальной установкой барабана, то ТЭН может устанавливаться за одной из боковых стенок корпуса.

Нагреватель представляет собой овальный фланец с тремя выводами крайние это фаза и нулевой вывод в центре – заземление от него отходит заземляющий желтый с зеленой полосой провод.

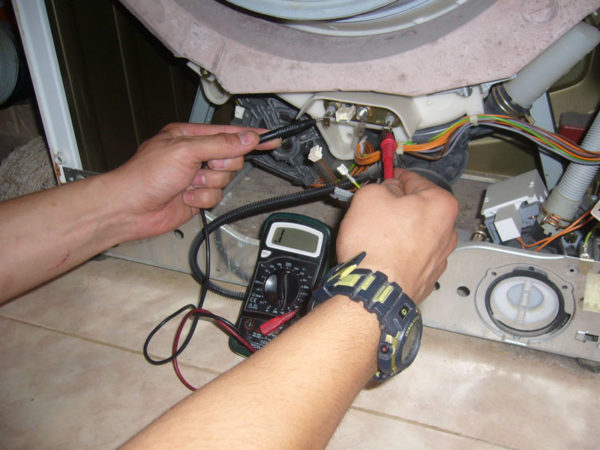

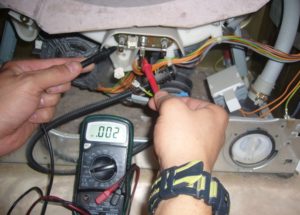

От контактов ТЭНа отсоединяются провода, нагреватель замеряется мультиметром в режиме измерения сопротивления, если нагревательный элемент в рабочем состоянии, то прибор покажет ориентировочно 25 – 60 Ом.

Если в левой части табло прибора показана «1» ТЭН неисправен и находится в «обрыве». Если ТЭН целый проверяем его на «утечку» переключатель прибора ставиться в диапазон мОм и заменяется сопротивление между корпусом ТЭНа и его выводами.

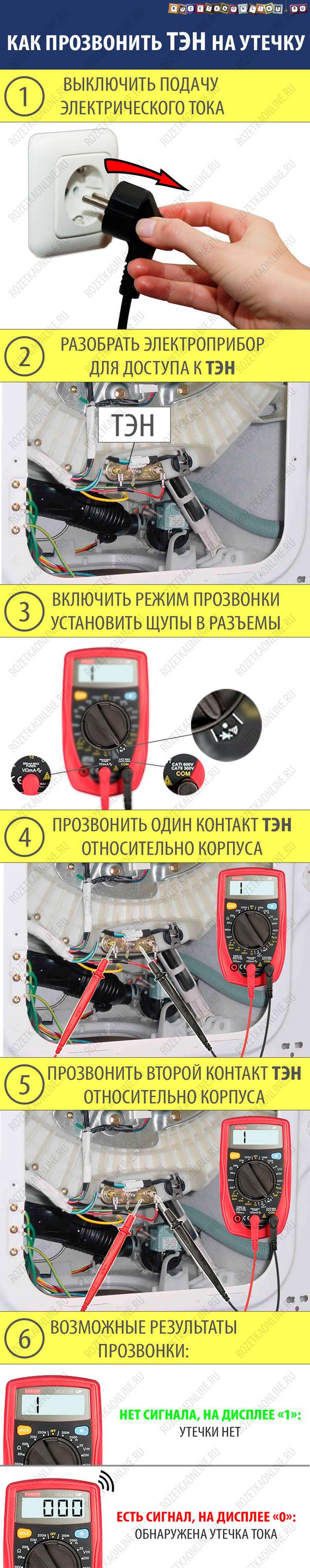

Как прозвонить ТЭН на обрыв или короткое замыкание

Следующим важным этапом испытания работоспособности ТЭНа, является его прозвонка, для выявления двух основных неисправностей:

1. Обрыв нагревателя – токопроводящей нити, стержня или спирали внутри корпуса;

2. Короткое замыкание между его клеммами;

Пошаговая инструкция, которая поможет вам прозвонить ТЭН включает следующие действия:

1. Электроприбор отключается от сети;

2. Разбирается для доступа к контактам ТЭНа;

3. Отключаются питающие провода от нагревателя;

4. На мультиметре выбирается режим прозвонки, щупы устанавливаются в соответствующие разъемы «COM» и «VMa»;

5. Касаемся щупами выходных шпилек электронагревателя, каждый своей шпильки;

6. Возможные результаты:

– Нет сигнала – внутренний токопроводящий нагревающийся стержень, спираль или нить повреждены;

– Есть сигнал – ТЭН не поврежден, но всё еще возможно КЗ между его контактами, об этом обычно говорят близкие к нулю показатели на экране, в любом случае рекомендуется проверить сопротивление;

Если при прозвонке на дисплее будет «1» и звука зуеммера не последует – устройство повреждено, разрушен, разорван токопроводящий элемент. Именно он нагревается при включении. Чинить его нецелесообразно, обычно он просто меняется на новый.

Если же цепь прозванивается, сигнал идёт, а на дисплей отражает показатели отличные от «1» значит она целая.

Но радоваться рано, всё еще есть вероятность, что трубчатый электронагреватель неисправен, необходимо определить один из основных его показателей – внутреннее электрическое сопротивление.

Поломался ТЭН: как понять и чем грозит

Проверить работоспособность можно, даже не разбирая технику. Ведь существуют несколько характерных неисправностей, указывающих на повреждение ТЭНа:

Стиральная машина не греет воду. В зависимости от особенностей конкретной модели, машинка может совсем не работать, высвечивая на электронное табло соответствующий код ошибки (Е5 или Е6 в Самсунгах, Е05 – в Candy, в Bosch – F19, в LG – HE, в Indesit – F07 и т. д.; см. инструкцию) или оповещая о поломках загоранием определенной комбинации индикаторов, либо работать в режимах, не требующих нагрева воды (полоскание, быстрая стирка и т. п.). В этом случае мы говорим, что элемент сгорел, точнее, сгорела его спираль.
Машинка стирает, программа выполняется до конца, но нагрев происходит значительно дольше, чем обычно. Такая неприятность возникает, если вы не проводите для вашей стиральной машины своевременную очистку ТЭНа от накипи с помощью лимонной кислоты, уксуса или магазинных средств. Появляющиеся на поверхностях нагревательных элементов твердые отложения очень снижают тепловую проводимость. До установки нового баланса генерируемого тепла, а также его отдачи через слой накипи нагреватель усиливает свою температуру. Так как сопротивление проводника увеличивается с увеличением температуры, а мощность сокращается, продлевается и время, требуемое для нагрева рабочей жидкости стиралки за счет постоянного сокращения мощности в рабочем режиме и замедления тепловой передачи на первоначальном этапе. Повышенные нагрузки со временем приводят к сгоранию элемента (см. предыдущий пункт).
Стиральная машинка работает, программа выполняется, причем на всех режимах (в том числе, требующих нагрева), но дотронуться руками до СМА невозможно – корпус бьется током (если техника не заземлена и нет УЗО). Если установлено УЗО – происходит выключение. Данная неполадка происходит из-за повреждения изоляции. Эксплуатировать технику с такой поломкой небезопасно.

Если присутствует хотя бы одна из подробно описываемых выше проблем, стоит задуматься об исправности техники и произвести более детальную диагностику. Конечно, в идеальном случае лучше обращаться к специалистам, но, обладая некоторыми знаниями и специализированным диагностическим прибором (мультиметром) и инструментом, справиться с проблемой можно и собственными усилиями. В этом материале мы расскажем, как это сделать.

Прозвонка мультиметром провода

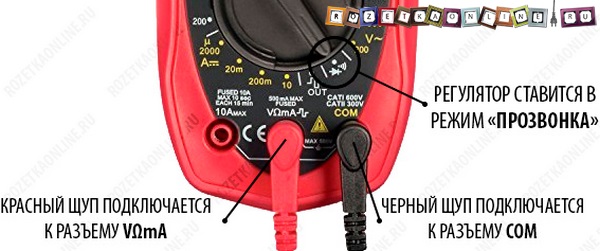

1. Устанавливаем щупы в разъемы мультиметра:

– Красный щуп в гнездо VΩmA

– Черный щуп в гнездо COM

2. Переводим колесо управления в режим прозвонки, который промаркирован соответствующим образом (значок диода и зуммера)На экране, при этом, должна высветится единица.

3. Проверяем правильность работы мультиметра, соединяя контакты щупов, закоротив их.

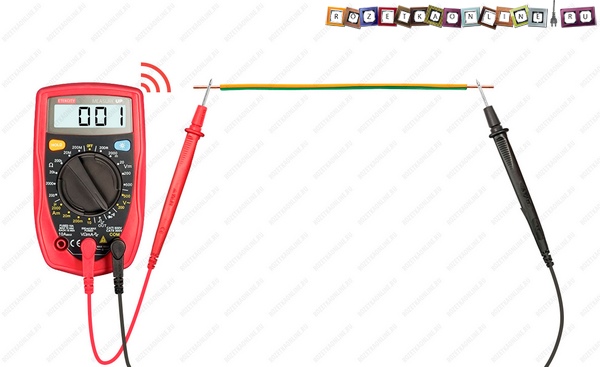

Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.

4. Прозваниваем провод. Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к “0”, например 0,001.

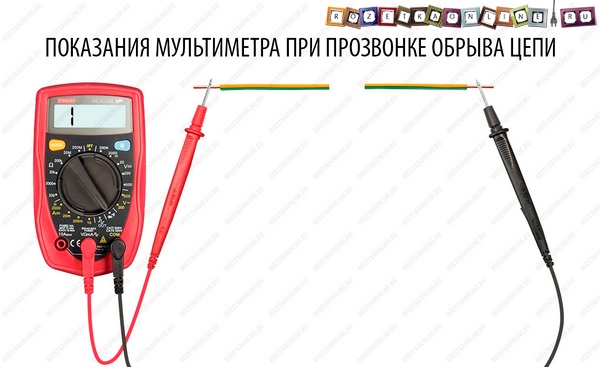

Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.

Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не прозванивайте под напряжением, даже под небольшим.

Один из наглядных, часто встречающихся в быту, примеров проверки мультиметром проводки описан в следующей нашей статье – КАК ПРОЗВОНИТЬ РОЗЕТКУ. Это подробная, пошаговая инструкция диагностики неработающей розетки, обязательно изучите её, чтобы понять, как прозванивать электропроводку.

Выводы и полезное видео по теме

Как правильно заменить ТЕН в стиралке через заднюю крышку. Доступный для понимания инструктаж на видео:

Как проверить ТЭН на работоспособность и выявить возможные проблемы. Подробная инструкция по диагностике и некоторые интересные советы из личного опыта домашнего мастера:

Пошаговый процесс замены сломавшегося ТЕНа в стиральной машине. Информацией делится сотрудник организации, осуществляющей ремонт бытовой техники разных брендов:

Как быстро и качественно удалить накипь, образовавшуюся на ТЭНе. Полный разбор процесса на видео с подсказками и описанием всех нюансов:

При правильном уходе и четком соблюдении всех требований по эксплуатации ТЭН будет работать долго и бесперебойно, не доставляя хозяевам никаких хлопот.

Если же нагревающий элемент выйдет из строя по каким-нибудь объективным причинам, его можно будет легко и быстро заменить. Ответственность и скрупулезность поможет спокойно справиться с задачей самостоятельно. Людям, не имеющим подобной практики, проще обратиться в сервисный центр и оплатить услугу по замене.

Хотите дополнить изложенный выше инструктаж по самостоятельной замене нагревателя в стиралке? Или желаете оставить полезные рекомендации по выбору подходящего ТЭНа взамен сгоревшего? Пишите, пожалуйста, свои замечания и дополнения в блоке, расположенном ниже.

Если у вас остались вопросы по замене ТЕНа, задайте их нашим экспертам в комментрариях под этой публикацией.
