Как снимать показания с пятизначного электросчётчика

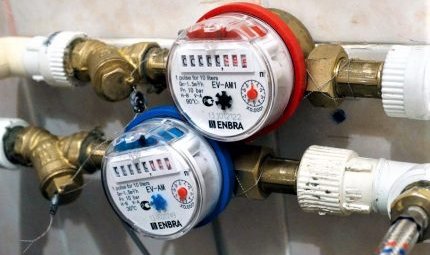

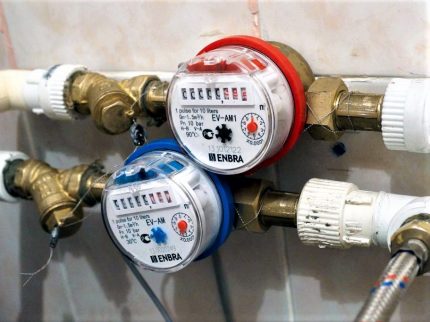

Преимущества установки счетчиков воды

А для начала разберемся, имеет ли смысл устанавливать приборы учета – некоторые жильцы до сих пор оплачивают коммунальные платежи по общим тарифам.

Если вы установили счетчики и сомневаетесь, что сделали правильно, просто сравните свои платежки с квитанциями соседей, которые все еще тянут с установкой. Суммы, указанные в графе оплаты – лучший аргумент в вашу пользу. Они примерно в 1,5-2 раза ниже тех, что заявлены у жильцов, до сих пор не установивших водомеры.

Тоже задумались о приобретении и установке приборов учета? Рекомендуем ознакомиться с порядком и правилами монтажа счетчиков.

По статистике, сегодня счетчики холодной/горячей воды установлены уже более чем у 90% россиян. Главная причина их использования – экономия воды, соответственно, и денег на оплату коммуналки

В тех же квитанциях вы можете найти объем потребленного ресурса и удивиться, как много воды мы тратим.

Подсчитано, что ежемесячно среднестатистический житель благоустроенной городской квартиры производит следующие действия:

118 раз производит смыв унитаза;
107 раз пользуется раковиной;
25 раз принимает душ;
4 раза моется в ванной;
95 раз моет посуду.

В результате он тратит примерно 2-4 м³ холодной воды и 1-3 м³ – горячей. Учитывая, что в семьях чаще от 2 и более человек, суммы получаются впечатляющие. И это – если снимать показания со счетчиков, без них денег приходится отдавать еще больше.

Если разобрать все нюансы оплаты с приборами и без них, то можно прийти к выводу, что установка счетчиков воды приносит только плюсы:

можно контролировать потраченные кубометры;
легко экономить семейный бюджет;
не нужно производить оплату, если вы долго отсутствовали, а также доказывать свое отсутствие;
не нужно оплачивать долги безответственных соседей и вносить проценты за повышающий коэффициент.

И еще один плюс, связанный с охраной природы в общем и экономией водных ресурсов в частности. Зная свои ежемесячные траты на водоснабжение, вы можете научиться бережнее относиться к воде и постепенно снизить потребление – в разумных пределах, конечно.

Принцип действия и типы счётчиков

Используемые в быту приборы могут быть:

Механическими или индукционными. Отличаясь простотой конструктивного исполнения и доступной стоимостью, такие приборы имеют достаточно большую погрешность и не позволяют производить оплату по нескольким тарифам.
Электронными. Отличаются высокой точностью и удобным интерфейсом. Представлены широким модельным рядом.
Гибридными, включающими электронную и механическую часто. Используются крайне редко.

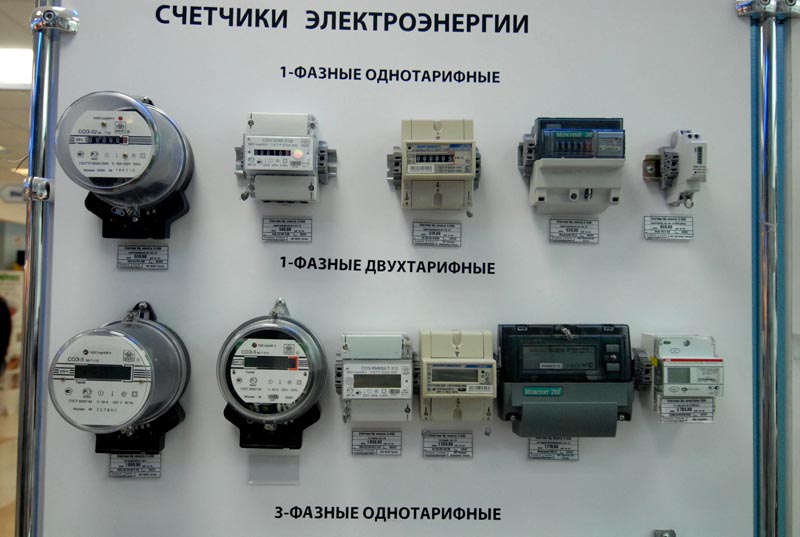

Счетчики электроэнергии могут быть различного типа

Счетчики могут быть одно- и трехфазными. Для сетей до 380 В предназначены электросчетчики, рассчитанные на ток 5÷20 А. К сети они могут подключаться без трансформаторов (прямого включения) и через трансформатор (непрямого включения).

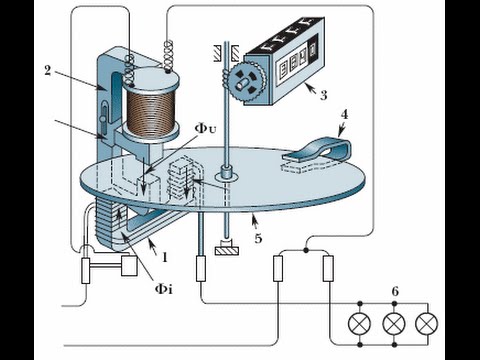

Принцип действия индукционной модели

В состав индукционной модели входят два электромагнита, представляющих собой измерительный механизм прибора. Они располагаются под прямым углом относительно друг друга. В их магнитное поле помещен алюминиевый диск. С электроприемником токовой обмотки прибор соединяется последовательно, с электроприемником напряжения – параллельно.

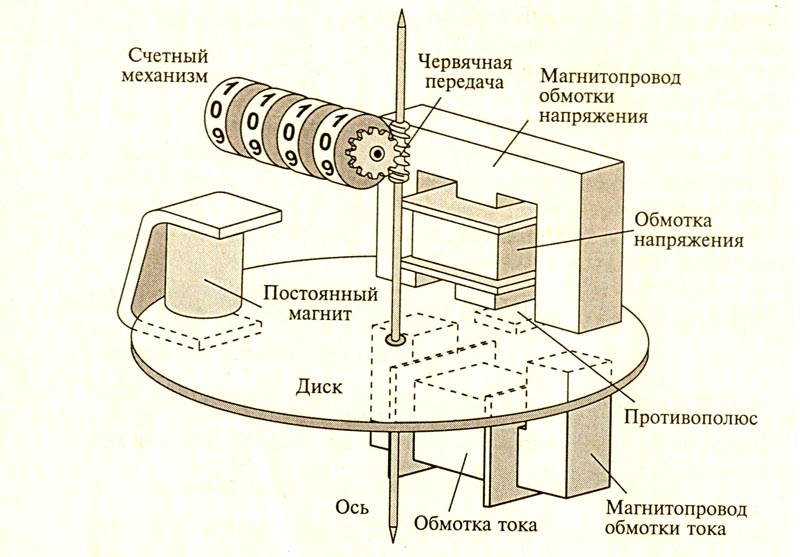

Устройство индукционной модели

Переменный ток, поступивший на обмотки сердечника, провоцирует возникновение магнитных потоков переменной величины, которые индуцируют вихревые токи в алюминиевом диске. Они заставляют вращаться диск, соединенный со счетным механизмом, учитывающим частоту вращения диска. Цифры на счетном механизме позволяют зафиксировать расход электроэнергии. Чем больше нагрузка, тем быстрее вращается диск и больше расход. Трехфазные устройства имеют аналогичный принцип работы

Watch this video on YouTube

Принцип действия электронной модели

Входящие в состав современных электронных моделей микроконтроллеры позволяют повысить точность измерения, а отсутствие механики – их надежность. Их конструкция предполагает наличие специальной элементной базы и методов обработки информации. Обработка цифровых данных сделала возможной учет активной и реактивной мощности, что имеет значение при учете потребленной энергии в трехфазной сети.

Многотарифные электросчетчики позволяют учитывать накопленную энергию за определенное время суток. Они способны автоматические определить используемый тариф. Разбираясь, как считать электроэнергию по счетчику, следует об этом обязательно помнить.

В процессе работы на преобразователь поступают данные от датчика тока и напряжения. Преобразователь передает кодированную информацию дисплей, где она выводится в актуальном для пользователя виде.

Пользователь видит данные в электронном виде

Как часто выполнять проверку

Итак, если Вам знакома одна из следующих ситуаций, необходимо не теряя времени проверить правильно ли мотает электрический счетчик в частном доме либо квартире:

Потребление электроэнергии резко увеличилось, хотя Вы пользуетесь бытовой техникой в таком же режиме, как и раньше. К тому же новые электроприборы не были куплены и, соответственно, подключены к сети.
Противоположная ситуация – Вы реже стали пользоваться бытовой техникой, но расход электричества не снизился (к примеру, во время Вашего длительного отсутствия).
Потребление электроэнергии очень высокое, на порядок выше, чем может быть в действительности. К примеру, если у Вас в квартире нет ничего мощнее чайника, а расход электричества такой же, как у соседа, который ежедневно пользуется кондиционером либо масляным обогревателем.

Если Вам знакомы выше перечисленные ситуации, прочитайте советы ниже и немедленно переходите к проверке электросчетчика на самоход и погрешность учета. Чтобы проверить прибор, Вам понадобятся секундомер, калькулятор, мультиметр и 100-ваттная лампа накаливания.

Принцип учета

Двухтарифный план предполагает деление суток на отрезки «День» и «Ночь»:

Дневной период 7:00 – 23:00 (в некоторых местах до 22:00).
Ночной период 23:00 – 7:00.

Если сравнивать стоимость киловатта с однотарифным планом, то ночью он будет стоить существенно меньше, но учитывать нужно и то, что дневной кВт стоит дороже.

Разница между одноставочным тарифом и дневным двухтарифным – это первое, на что нужно обратить внимание, решая, переходить на него или нет. В одних регионах разница составляет несколько копеек, и практически не ощущается

В одних регионах разница составляет несколько копеек, и практически не ощущается.

В других 25 – 55 копеек и может быть невыгодна большинству потребителей.

Переход на дифференцированный учет энергии выгоден тем, кто много работает и днём не бывает дома, и в тех случаях, когда в квартире есть мощное энергоёмкое оборудование, включение которого можно запланировать на ночные часы.

Это могут быть обогреватели и электрические котлы отопления, бойлеры, посудомоечные и стиральные машинки и другие программируемые приборы.

Существуют также планы, которые учитывают пиковое время потребления энергии. Это несколько утренних часов, когда начинают работать большинство предприятий (7:00 – 10:00), и вечерние часы, когда люди возвращаются домой и включают бытовые приборы (17:00 – 21:00).

В этом случае:

Ночной тариф такой же, как в двухтарифном варианте.
Дневной пиковый стоит максимально дорого.
Дневной полупиковый стоит столько же, сколько при однотарифном плане.

Счётчики выпускаются запрограммированными на режимы. О том, какие именно это планы, можно прочитать в инструкции. Там будет указано, сколько режимов, и в какие часы. А также, меняется ли система оплаты в выходные дни (в некоторых планах, в субботу и воскресенье, льготное время начинается уже с 15:00).

Показания счетчика

Также определенное количество дней в год (обычно 16 – 21), можно произвольно задать, как «красные», праздничные, в которые будет действовать льготный тариф

Немаловажно для таких приборов, чтобы на них правильно были выставлены дата и время

В любом случае чтобы действительно экономить на электроэнергии таким способом, потребуется планирование. Есть положительный опыт, когда в благоустроенных домах устанавливался объёмный бойлер для воды, который нагревался ночью по минимальному тарифу. В течение дня эта вода расходовалась, а центральное горячее водоснабжение не задействовалось, что позволяло экономить.

Для объективного подсчёта выгоды нужно добавить стоимость самого двухтарифного счётчика и его монтаж.

Вычислив ежемесячную выгоду, и разделив на неё стоимость оборудования, можно узнать срок окупаемости прибора.

Как снять показания с электронных приборов учета

Счетчики без вращающихся дисков и механических циферблатов с электронным дисплеем обладают большим количеством функций и отображают множество данных. Считается, что такие приборы учета более совершенны и удобны в использовании, имеют высокую точность, поэтому пользователи, которые поставили новый счетчик, рассчитывают, что показания будут предельно точными, а риск переплаты – минимальным.

На экране электронного счетчика информация с числами обозначается символами Т1, Т2 и Total, количество которых зависит от типа счетчика: двухтарифный, трехтарифный или многотарифный.

Каждый электронный прибор имеет собственную инструкцию по управлению, подробно изложенную в технической документации. Приведем пример, как снять показания с электронного счетчика:

на дисплее прибора высвечивается множество чисел: дата, время, тарифы. Для поиска нужных показаний предусмотрена кнопка «ввод»;
нажимая на «ввод», потребитель выбирает числовые значения;
на табло поочередно появляются показания Т1, Т2 и общие показания потребленной энергии.

Как и в случае с индукционными счетчиками, самая удобная для контроля периодичность снятия показаний приборов учета электроэнергии – 1 раз в месяц, желательно в один и тот же день. Так потребитель сможет легко вычислить возможную экономию и перераспределить работу бытовой техники и других мощных приборов.

Расчет показаний и оплата по электронному счетчику

Часто потребители, которые поменяли счетчик, не знают, как правильно снять показания и рассчитать сумму к оплате за электроэнергию, ведь новые электронные приборы могут программироваться с разными временными зонами.

Показания снимаются следующим образом: при одноставочном тарифе следует нажать кнопку «ввод», выбрать число Т1. Предположим, на счетчике отображается 005108,3 кВт. От этого значения нужно отнять показатели Т1 прошлого месяца, например, 004832,4 кВт, и умножить полученную сумму на тариф.

Чтобы рассчитать сумму по показаниям за свет, нужно учитывать только цифровые значения до запятой

Если при снятии показаний принимать во внимание все указанные на электронном табло цифры, полученные сведения не будут соответствовать реальным данным.

Показания многотарифных счетчиков

При двухставочном тарифе подсчет потребляемой энергии происходит по разным ставкам: в дневное время с 7 утра до 23 часов, в ночное – с 23 часов до 7 утра. В связи тем, что способ расчета отличается от предыдущих, пользователю следует разобраться, какие показания счетчика электроэнергии нужно передавать.

Владелец электронного многотарифного прибора учета должен, нажимая кнопку «ввод» на счетчике, поочередно выбрать данные Т1 – дневной тариф и Т2 – ночной. От этих цифр по отдельности отнимаются зафиксированные в прошлом месяце значения Т1 и Т2. Полученные цифры нужно умножить по отдельности на ставку ночного и дневного тарифов соответственно и сложить полученные значения.

Показания трехфазных счетчиков

Трехфазный счетчик применяется в основном в частных домах или на производстве для учета электроэнергии в 3- и 4-проводных сетях с переменным током частотой 50 Гц. Такие счетчики позволяют подключать множество приборов мощностью до 380 В.

При установке трехфазного счетчика обязательно заключается договор, в котором фиксируется, каким образом будут выполняться расчеты и как читать показания.

Снимать показания с трехфазного счетчика нужно так же, как и с однофазных, один раз в месяц, желательно в определенный день. Расчет суммы оплаты выполняется по тому же принципу, что и при использовании индукционных или электронных приборов учета – путем вычитания значений за прошлый месяц и умножения их на тарифную ставку.

Данные модели отличаются от других счетчиков только способом подключения, поэтому определить показания электрического счетчика будет не сложно.

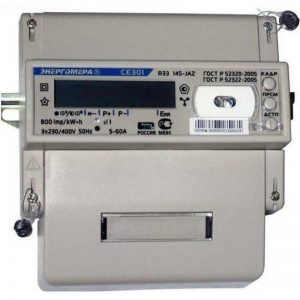

Конструкция счетчика

Электросчетчик Энергомера се301 обладает внешним пластмассовым корпусом и выпускается в двух модификациях: S31 – для монтажа на щитке, R33 – на DIN-рейке. На фронтальной части корпуса находятся:

жидкокристаллический дисплей;
светодиод индикации, загорающийся, когда производится учет активной энергии;
выход оптического порта;
литиевый аккумулятор;
кнопка «ДСТП» для выполнения программирования прибора (доступ к ней закрыт пломбой предприятия энергоснабжения);
рабочие кнопки «КАДР», «ПРСМ».

Внутри счетчика Энергомера модели се 301 размещены:

Измерительный модуль. Напряжение и сила тока контролируются посредством датчиков (трансформаторов) тока и делителей напряжения на резисторах. Преобразования их величин производятся с помощью измерительной микросхемы;
Модуль питания. Для модификации R 31 применяется модуль на конденсаторах, для S31 – импульсный преобразователь;
Встроенные трансформаторы тока (три штуки), вторичные обмотки которых включаются через сопротивление. Для электросчетчиков прямого включения используется «Катушка Роговского».

Память прибора, не зависящая от наличия питания на приборе, способна сохранять коэффициенты калибровки, пароль для доступа к настройкам, параметры тарифов, максимум мощности для всех тарифов в течение последнего месяца и года, суммарные значения израсходованной электроэнергии и разделенные по тарифам за 45 дней и другую информацию.

Как рассчитывается расход

Значность киловатт — достаточно сложная проблема, интересующая многих пользователей счетчиков. Как понять, что значат те или иные показатели, и каким образом набегает определенное количество использованного ресурса?

Показатель электрического счетчика позволяет рассчитать количество использованного ресурса в кВт*ч. Он обозначает количество кВт, использованных за 1 час. Правила требуют ставить между кВт и час знак умножения, а не деления.
Энергомера на сегодняшний день указывается для всех электрических приборов и любой техники, она прописывается в техническом паспорте устройства. Чтобы узнать количество «мотающих» киловатт в данный момент, потребуется выяснить эту меру для каждого из работающих на данный момент устройств и сплюсовать их.

Зная, сколько энергии света расходуется и какие приборы «мотают» больше, можно неплохо экономить на данной услуге и предотвратить неправильные, слишком большие показания. Так применять энергосберегающие лампы или выключать некоторые бытовые приборы, когда вы ими не пользуетесь.

Показания электронных счетчиков электроэнергии

В отличие от счетчиков механических, электронные снабжены экранами, где сразу отображаются показания, а не табло с переходящими цифрами. Помимо цифр, некоторые приборы могут отражать и прочие данные, такие как дата и другие. По практике, данные на экране изменяются каждые несколько секунд, в случае с многозонными приборами, данные отражаются в последовательности друг за другом.

Для снятия показаний счетчика электронного необходимо списать указанные на экране данные или воспользоваться кнопкой «ввод», актуально для многофазных счетчиков, и листать, списывая поочередно появляющиеся данные. Обычно они разделяются пометкой: Т1, Т2, Т3 и т.д. или ТОТАL.

Передавая данные электросчетчика, нужно иметь в виду, что передаются также только целые показания прибора, до запятой.

Тонкости в снятия данных со счетчика Меркурий 200

В линейке счетчиков Меркурий есть несколько разновидностей: однотарифные и многотарифные. Однотарифные приборы имеют обозначение 200, многотарифные обозначаются в зависимости от количества имеющихся зон, присутствия пульта для управления: 200 01, 200 02, 200 03.

Вид прибора не влияет на процесс снятия показаний, на всех приборах он одинаков, отличие лишь во времени ожидания появления цифр или количестве нажиманий клавиши «ввод».

В приборе Меркурий 200 начинается отражение со времени, затем дата, а после тарифы по зонам. В верхнем левом углу высвечивается название тарифа, в соответствии с установленной у вас моделью прибора количеством: Т1, Т2, Т3, Т4 появляются они по очереди, на этом этапе и производится запись показаний.

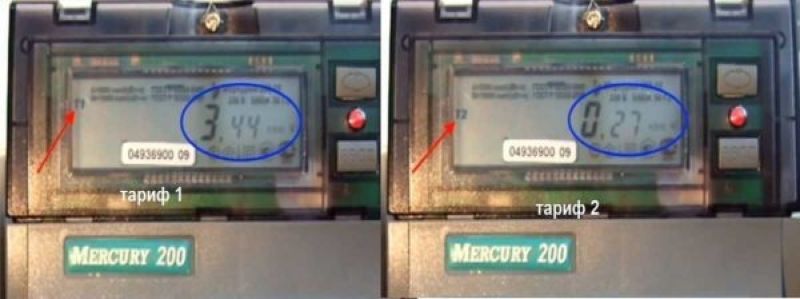

Для двухтарифного прибора измерения Меркурий 200 характерно появление за всеми тарифами контрольной их суммы. Затем все отражения циклично повторяются.

Время появления значений варьируется в зависимости от настроек вашего прибора, наиболее распространенные значения составляют 5-10 секунд, достаточный интервал для записи данных. В случае, когда автоматически установленного времени вам не хватает для фиксации данных, вы можете перейти в ручной режим нажатие кнопки «ввод», для каждого нового перелистывания снова нажимаем «ввод».

Для произведения расчетов по данному электроприбору необходимо произвести вычислительные действия относительно каждой зоны, после чего все показания суммируются — и полученная сумма является исходной суммой к оплате.

Счетчики Энергомера

Приборы учета потребленной электроэнергии – Энергомеры отличаются делением на день и ночь. Прибор может быть двухтарифный или многотарифный. Фиксация показаний абсолютно идентична ранее рассмотренным приборам, единственное отличие в названии кнопки для переключения тарифов или ручного ввода: «ПРСМ», что означает просмотр. В зависимости от модификации модели вашего устройства таких кнопок может быть две или три.

Счетчик электроэнергии Энергомера СЕ301

Единственным отличием данной разновидности электроизмерительного прибора является отражение затраченных киловатт при нажатии на кнопку по каждой тарифной зоне в отдельности. В остальном полное сходство.

Снять показания со счетчика электроэнергии Микрон

Для такого прибора характерно присутствие лишь одной кнопки для просмотра данных. Необходимо подождать появления на экране прибора «галочек» над «Т1» и «R+», это и будет являться показаниями по первому тарифу.

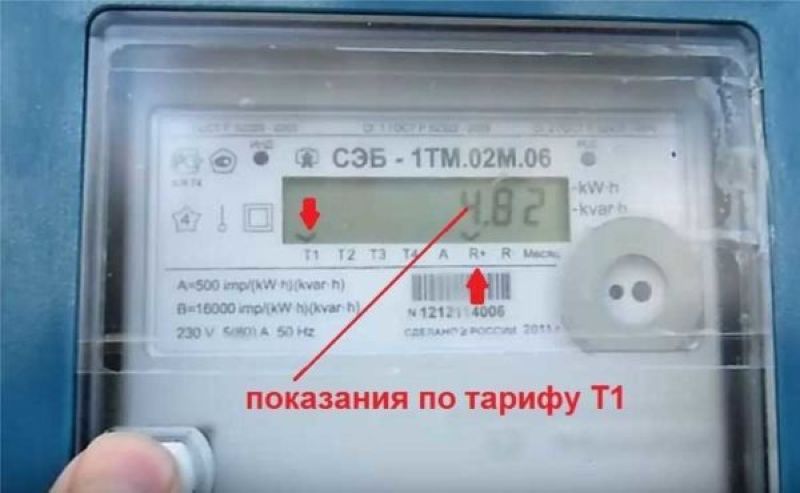

Как снять показания с электросчетчика Микрон модель СЭБ-1ТМ.02М

Повторным нажатием дожидаемся появления следующей «галочки» «Т2» и «R+», это и будет следующим показанием для счетчика день/ночь.

Счетчики Saiman

Весьма распространенной в настоящее время моделью являются приборы компании Saivan. Во многих регионах страны при бесплатной замене старых измерительных приборов устанавливают Saivan. Это довольно простой в использовании счетчик. Он не снабжен кнопками для управления, необходимо просто дождаться появления на экране нужного параметра, записать его для дальнейшей передачи в обслуживающую фирму.

Мнение эксперта
Костенко Тамара Павловна
Адвокат с 10-летним стажем. Автор множества статей, преподаватель Права

Для быстрого и удобного ориентирования в электроизмерительном приборе фирмы Saivan приводим последовательность появления значений: дата – время – номер счетчика – передаточное число (1600) – TOTAL для однотарифного счетчика или Т1, Т2, TOTAL для приборов двутарифных день/нось.

В документе для оплаты указываете значение TOTAL или Т1, Т2 в зависимости от установленной модели, передавать также необходимо целые данные без учета цифр за запятой.

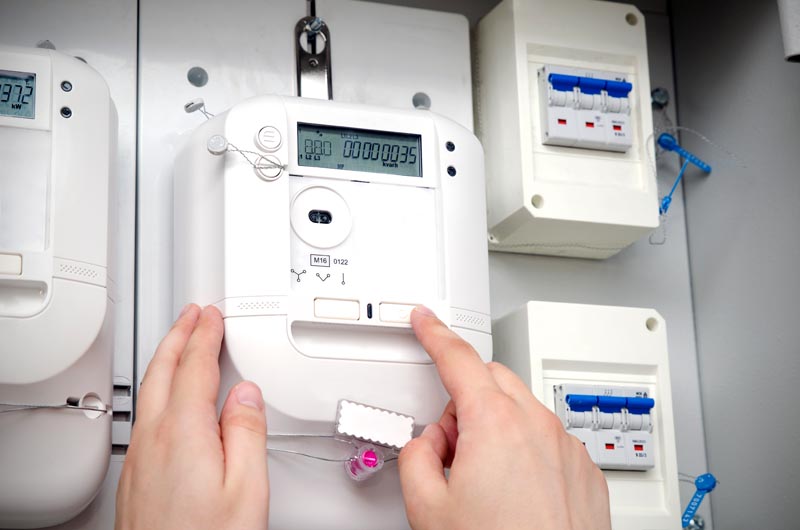

Правила снятия показаний с электронных счетчиков электроэнергии

Устройства данного типа комплектуются электронным табло, содержащим актуальную для пользователя информацию. Здесь можно найти не только текущие показания расхода электроэнергии, но и информацию, касающуюся даты и времени работы устройства. У большинства моделей эти данные с заданной периодичностью сменяют друг друга на табло. У многозоновых моделей показания отображаются в соответствующей зоне.

Чтобы снять показания, достаточно дождаться, пока на электронном счетчике электроэнергии появится соответствующая информация. Также можно несколько раз нажать на соответствующую кнопку «ввод», пока на табло не отобразиться соответствующая информация, которую следует записать на специально подготовленный листок.

Снимать показания с электронных приборов надо по всем правилам

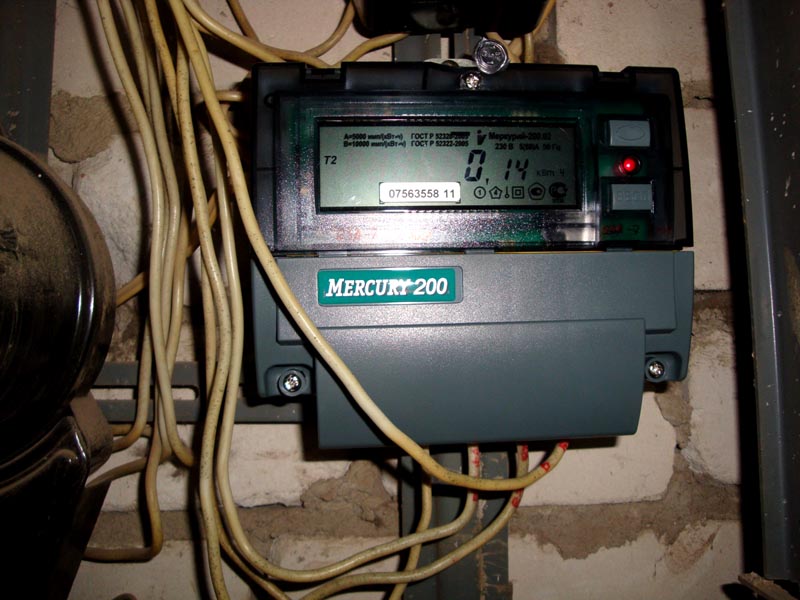

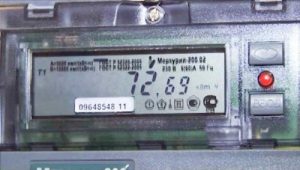

Как снять показания со счетчика Меркурий 200

Производитель предлагает устройства двух типов: одно- и многотарифные. Первые маркируются как 200.00. У многотарифных в маркировке после точки не два нуля, а определенное цифровое значение: 01, 02 либо 03. Отдельные модели поставляются с пультом управления и могут иметь на табло различное количество зон.

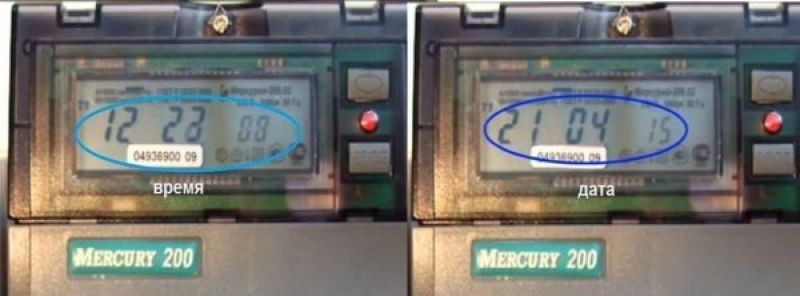

На табло устройства Меркурий 200 поочередно отображаются:

время;
дата;
тарификация по зонам, с указанием дополнительных тарифов. Маркировка отображается в верхнем левом углу. Тарифы выводятся по очереди, что позволяет записать показания потребленной электроэнергии. Значения, располагающиеся после запятой, следует отбрасывать.

Смена данных осуществляется через 5÷10 секунд. Если этого времени недостаточно, можно выполнить переключение тарифов при помощи кнопки «Ввод».

На дисплее счетчика «Меркурий 200» отображается вся необходимая информация

Как снять показания счетчика электроэнергии Меркурий 230

Модель является трехфазной. Расчет показаний осуществляется сразу по нескольким тарифам. На табло прибора можно увидеть данные, относящиеся к конкретному тарифу.

Давайте рассмотрим, как снять показания счетчика электроэнергии Меркурий 230

Следует обратить внимание на зонирование тарифов:

Т1 – пиковая зона;
Т2 – ночной период;
Т3 – полупиковая зона;
Т4 – льготный период.

Показания счетчика за свет снимают в следующей последовательности:

Фото	Описание операций

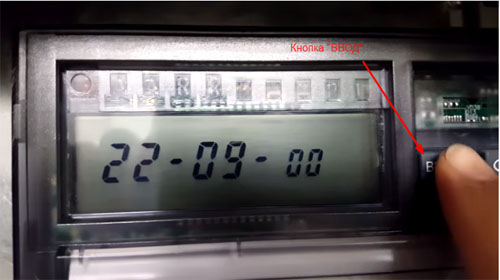

	Кнопка «ВВОД» на передней панели позволяет произвести переключение выводимой информации.

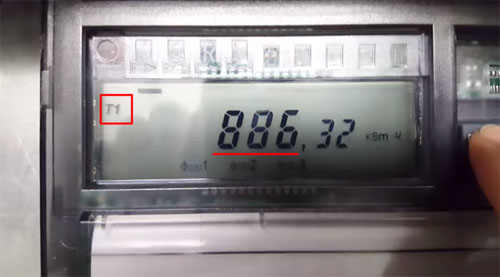

	Тариф Т1, соответствующий пиковой зоне. Значимыми являются цифры до запятой.

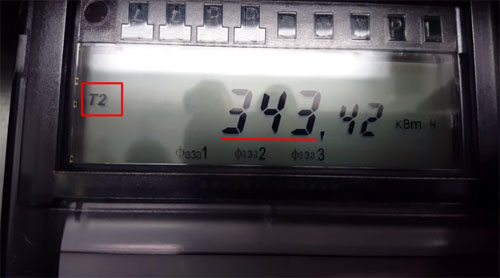

	После нажатия на кнопку «ВВОД» отображаются показания, соответствующие тарифу Т2.

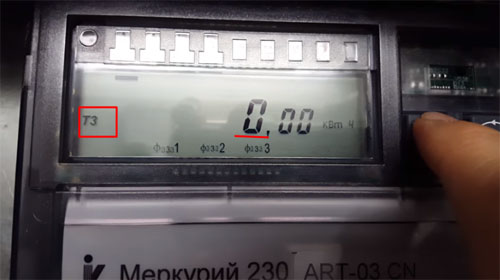

	Еще одно нажатие позволит увидеть показания для третьего тарифа.

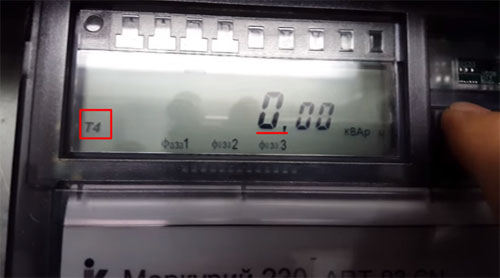

	Последующее нажатие отобразит данные для Т4.

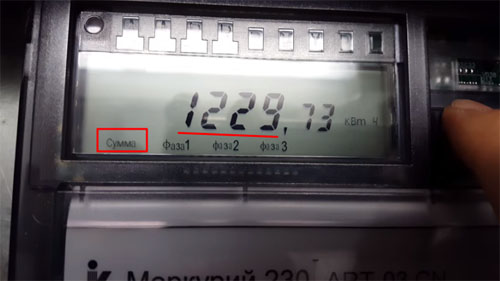

	Если оплата производится не по дифференцированному тарифу, следует нажать кнопку еще раз, чтобы увидеть суммарное значение.

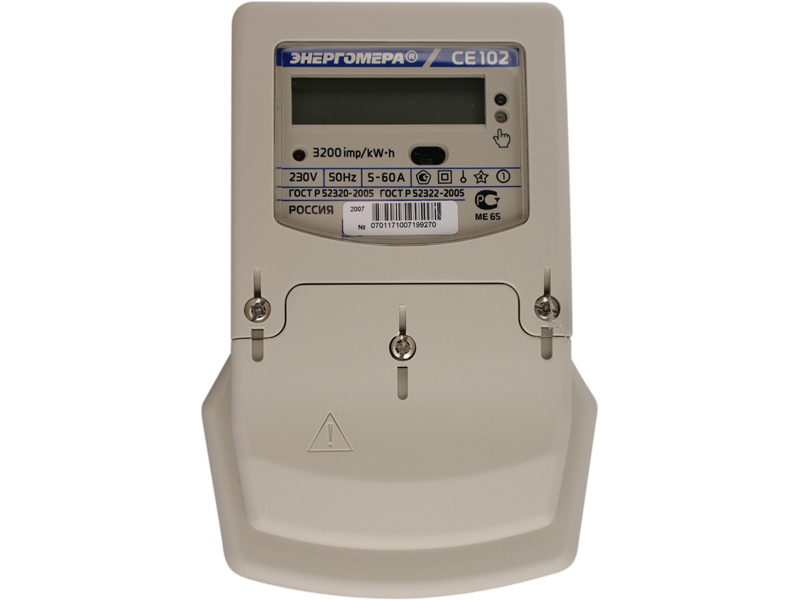

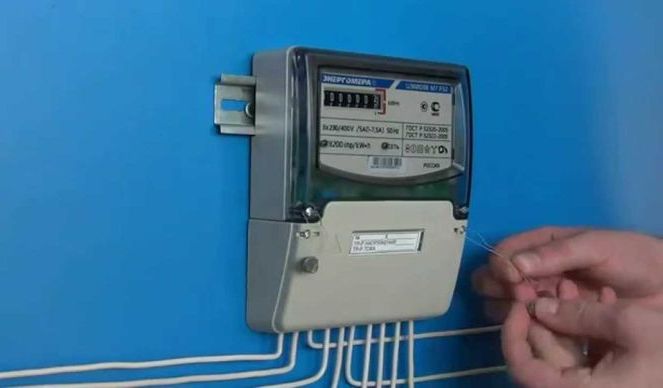

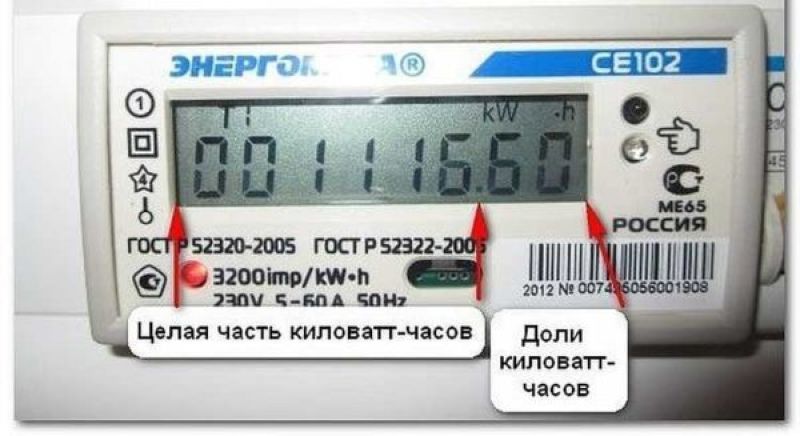

Как снять показания счетчика электроэнергии Энергомера

Производитель предлагает прибор в различных модификациях. Можно выбрать одно- и многотарифный счетчик. Последние более популярны.Количество кнопок на передней панели счетчика зависит от его конструктивных особенностей. Как правило, их 2 либо 3. Данные отражаются по тарифным зонам.

Для просмотра цифровых значений следует нажимать на кнопку «ПРСМ». Если еще остались вопросы о том, как считать показания счетчика электроэнергии, стоит внимательно прочитать инструкцию, прилагаемую к прибору учета.

«Энергомера» – прибор, имеющий различные модификации

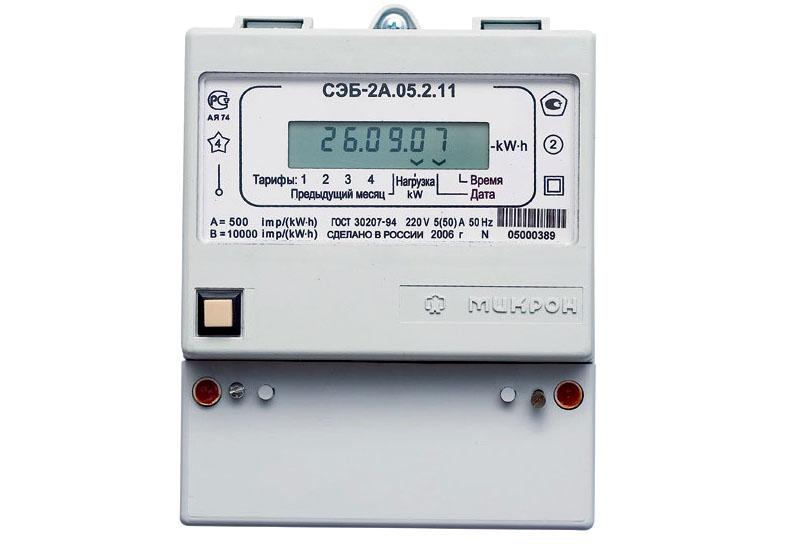

Как снять показания со счетчика Микрон

Многотарифный прибор, оснащенный кнопкой ввода. Для вывода необходимых показаний на нее последовательно нажимают, чтобы на табло появились актуальные значения. Напротив маркировки тарифа, например, Т1 и значения, которое следует учитывать при расчете (R+), появятся «галочки». Это сделано для того, чтобы абонент точно знал,какие показания счетчика электроэнергии нужно передавать. Отняв от текущего значения показания за предыдущий месяц, можно будет узнать расход по тарифу Т1. Для перехода на показания, соответствующие следующей зоне, следует нажать на кнопку ввода, после чего «галочка» с Т1 переместиться на Т2.

«Микрон» – многотарифный прибор учета

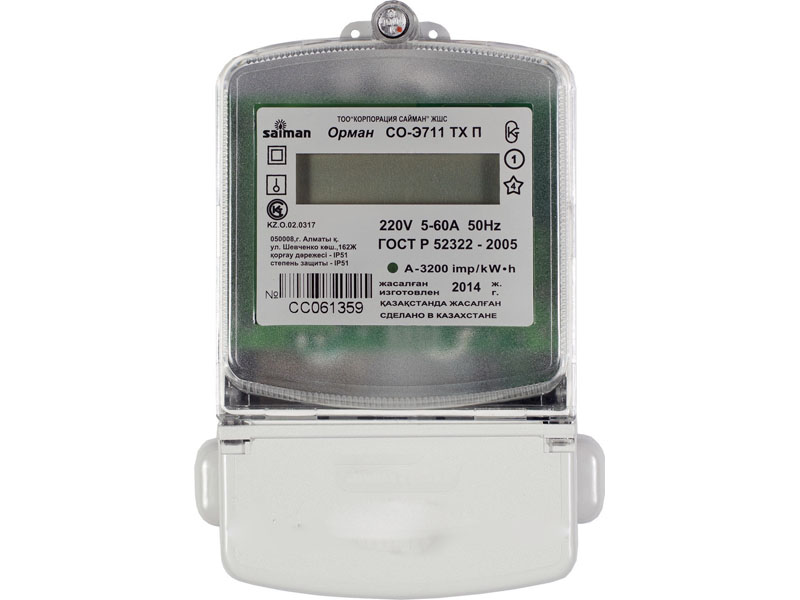

Как снять показания со счетчика Saiman

Устройство отличается простотой исполнения. Счетчики Saiman не имеют специальной кнопки вводы, предназначенной для пролистывания данных. Для съема актуальных значений приходится дожидаться появления на табло прибора условного обозначения TOTAL и числовых данных. Информация отображается в следующей последовательности:

дата;
время;
номер прибора;
передаточное число (1600);
Если счетчик однотарифный, сразу высвечивается актуальное показание, если двухтарифный – Т1 и Т2 последовательно.

Saiman – качественный прибор, имеющий простое конструктивное исполнение
