Как выбрать и правильно подключить узо

УЗО ВД 1-63 S селективное

Выбор селективного УЗО определяется положениями ПУЭ (7-я редакция, п. 7.1.73): «При установке УЗО последовательно должны выполняться требования селективности. При двух- и многоступенчатой схемах УЗО, расположенное ближе к источнику питания, должно иметь уставку и время срабатывания не менее чем в 3 раза большие, чем у УЗО, расположенного ближе к потребителю». Если рассмотреть пример возникновения мгновенной утечки значительной величины (например, протечка этажом выше, вызвавшая протекание тока на «землю» с нулевого проводника), то для двухступенчатой схемы защиты нет однозначности: какое из УЗО сработает раньше. А скорее всего, они сработают одновременно. Каково же решение? Только в применении селективного УЗО.

В отличие от ВД 1-63 типа АС и А, отключающихся сразу же после возникновения утечки дифференциального тока, ВД 1-63 S селективное IEK обеспечивает определенную задержку срабатывания: предельное время неотключения — 40 мс.

Целью задержки срабатывания является устранение ложных срабатываний, а также исключение обесточивания работоспособных участков электроустановки. При возникновении дифференциального тока селективное ВД 1-63 S IEK создает временную задержку, проверяя сохранение условий срабатывания. Расположенное у аварийного потребителя УЗО срабатывает и отключает нагрузку, при этом через замкнутые контакты селективного УЗО ВД 1-63 S продолжается питание работоспособных участков. Остается только устранить причину аварийной ситуации. При этом требования селективности соблюдены в полном объеме.

В итоге можно отметить следующие параметры ВД1-63S, общие с типом АС и А:

• отсутствие в электромеханической схеме электронных компонентов;
• рабочая характеристика при наличии дифференциального тока — АС;
• наличие на контактах напаек с содержанием серебра;

• рабочий диапазон: от -25°С до +40°С;
• комфортная цена.

При этом отличительными характеристиками ВД1-63S селективного являются:

• Время отключения при номинальном дифференциальном токе, мс: 130 ÷ 500;
• Номинальный условный дифференциальный ток короткого замыкания I_Dс, А: 6’000
• Ассортимент
  • Номинальный ток I_n, А: 16, 25, 32, 40, 50, 63, 80;
  • Номинальный отключающий дифференциальный ток I_Dn, мА: 100, 300;
• Максимальное сечение присоединяемых проводов, мм2 — 50.

Отметим, что применение ВД1-63S/тип А/тип АС без наличия в схеме электроустановки последовательного устройства защиты (автоматического выключателя или предохранителей) запрещается. Следует также иметь ввиду, что селективное ВД1-63S не предназначено для защиты от косвенного прикосновения.

Какое устройство защитного отключения выбрать?

К потребителям электрической энергии по линиям электропередач протекает ток синусоидальной формы, поэтому и утечки в этом случае также будут синусоидальными. Следовательно, по типу выключатели дифференциального тока нужно выбирать – АС.

Устройство защитного отключения для квартиры

Для защиты в обычной квартире выключатели дифференциального тока выбирают как правило однофазные (двухполюсные) типа – АС, с номинальным напряжением – 230 В и номинальным током до 32 А.

Минимальный ток утечки, который способно почувствовать УЗО 10 мА. Однако выбирать УЗО с таким током утечки совсем не обязательно. Дело в том, что величина тока в 10 мА может являться суммарной утечкой для электроустройств и аппаратов квартиры в целом, особенно при старой электропроводке.

Устройство защитного отключения чувствуя это утечку будет ложно срабатывать. Для защиты людей от поражения электрическим током достаточным будет выбор УЗО с током утечки 30 мА.

Устройство защитного отключения для дома

В больших домах и коттеджах устанавливают трехфазные (четырехполюсные) выключатели дифференциального тока. Чтобы защита для таких сооружений была надежной, то в этом случае требуется установка не одного выключателя дифференциального тока, а нескольких. Схема питания для дома как правило имеет каскадный характер, с множеством разветвлений (особенно если дом многоэтажный).

В этом случае УЗО необходимо устанавливать на каждом разветвлений. Это как правило вводной электрощит, первый этаж, второй этаж, отдельные пристройки и т.п.

Для установки в вводном электрощите выключатель дифференциального тока выбирают с током утечки 100мА и выше. По типу имеет место устанавливать ВДТ типа S. Этот тип ВДТ селективные и имеют выдержку времени отключения.

Для отдельных групп помещений подойдут такие же как и для квартиры, с током утечки 30 мА, и типом А или АС.

Если УЗО планируется устанавливать в помещении со старой, ненадежной электропроводкой то в этом случае выбор и дальнейшая установка УЗО для таких помещений нецелесообразна.

Как известно УЗО реагирует на ток утечки а для электропроводки провода которой имеют старую ненадежную изоляцию (особенно в домах старой постройки) небольшие токи утечки возникают постоянно. УЗО в таких случаях может срабатывать часто и как правило без видимых причин.

В следствии этого рекомендуется применять в таких помещениях розетки со встроенным в них УЗО.

Похожие материалы на сайте:

• Схема подключения УЗО в доме
• Назначение устройства защитного отключения
• УЗО в двухпроводной сети

УЗО и типичные исполнения приборов

Приборы защитного характера – УЗО, отличаются друг от друга с точки зрения пригодности для обнаружения различных форм токовой утечки.

Таблица, характеризующая исполнение приборов УЗО в части их восприятия различных форм сигнала и поддержка их работоспособности в зависимости от этих условий

Различные формы тока утечки могут иметь место в зависимости от способов электронного переключения в схеме. Поскольку УЗО различаются относительно пригодности ещё и по восприятию осциллограммы, при выборе такого устройства следует учитывать соответствующую форму входного напряжения.

Приборы серии «АС»

Приборы УЗО серии «AC» подходят только для идентификации синусоидальных остаточных токов переменного напряжения. Этот тип устройств допустимо применять далеко не в каждой стране, так как велика вероятность несоответствия стандартам электрических сетей.

Приборы серии «А»

Приборы УЗО серии «А» способны обнаруживать пульсирующие токи постоянного напряжения в дополнение к синусоидальным токам утечки переменного напряжения.

Конструктивное исполнение УЗО с поддержкой визуального мониторинга возможной утечки. Изделие из серийного ряда моделей типа «A» и «AC»

Этот тип защитных устройств является наиболее подходящим в практическом применении для сетей разной конфигурации.

Приборы серии «F»

Приборы УЗО серии «F» обнаруживают любую форму тока утечки, как и устройства типа «A». Кроме того, УЗО конфигурации «F» подходят для обнаружения утечки, где отмечаются смешанные частоты до 1 кГц.

Устройства также способны определять разные формы тока утечки на выходной стороне однофазных частотных преобразователей (например, в конструкциях стиральных машин, насосов и др.).

Приборы серии «B»

В дополнение к детектированию формы остаточного тока устройствами типа «F», УЗО типа «B» применимы для обнаружения однородных плавных токов утечки.

Защитные приборы типа «B» успешно подходят для использования в трехфазных системах переменного напряжения с частотой 50/60 Гц.

Однако эти УЗО не рекомендуется использовать в системах постоянного напряжения или там, где частоты отличаются от диапазона 50/60 Гц, как, например, на выходной стороне частотных преобразователей.

Приборы серии «B+»

Те же условия эксплуатации, какие поддерживаются УЗО серии «B», являются характерными для серии устройств «B +».

Разница только в том, что диапазон рабочих частот для серии «B+» простирается до 20 кГц. Устройство в этом диапазоне частот обеспечивает отсечку питания при значениях ниже 420 мА.

Классификация защитных устройств

Защитные устройства детектирования токов утечки — общепринятый термин УЗО (RCD) — классифицируются в соответствии с версией исполнения:

ВУДТ (RCCB) —  выключатель управляемый дифференциальным током, не имеющий защиты от сверхтоков;

ЗУДТ (RCBO) – защитное устройство дифференциального действия, оснащённое встроенной защитой от сверхтоков;

Конструктивный вариант УЗО по классификации RCBO, имеющий встроенный блок от перегрузки по току и от перегрузки при коротких замыканиях в дополнение к блокировке по токам утечки

МАВ (CBR) – миниатюрный автоматический выключатель, оснащённый защитой отсечки;

МУЗТ (MRCD) – модульное устройство защиты, рассчитанное на работу с токами нагрузки выше 125А;

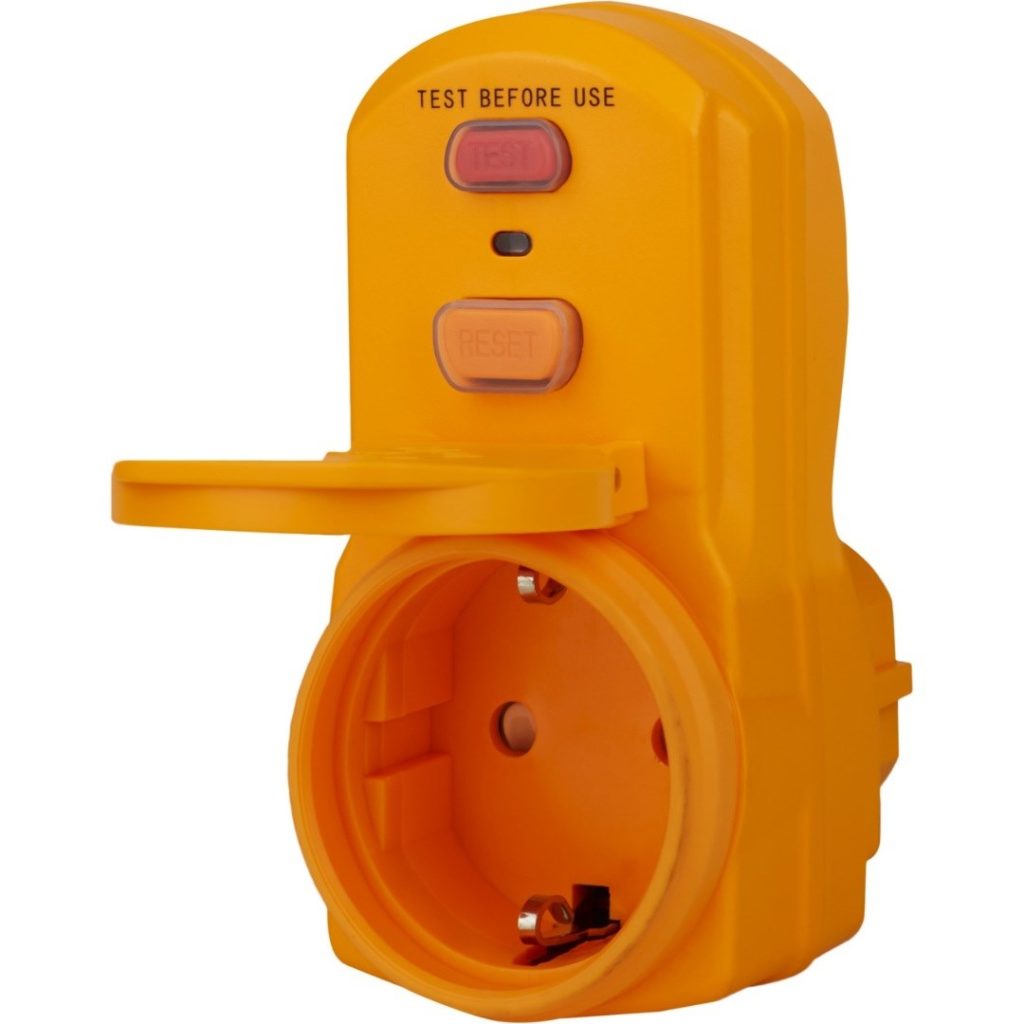

ПУЗТ (PRCD) – мобильные (переносные) приборы защиты, интегрированные в розетки, разъёмы;

ВУЗТ (SRCD) – встроенные устройства защиты в конструкциях стационарных розеток, разъёмов, фактически образующие единую целую конструкцию.

Что говорят нормативные документы

Согласно нормам, устройство защитного отключения обязано срабатывать от 0.5 до 1 тока утечки на который оно рассчитано. Грубо говоря, механизм срабатывает, начиная с половины от заявленного устройством тока сработки. Если устройство на 30 мА, то срабатывать оно будет при утечке от 0.015 до 0.03 Ампер (от 15 до 30 миллиампер).

Почему мы рассматриваем ток отключения УЗО именно в 30 миллиампер? Да потому-что существует такой параметр, как “ток неотпускания”. Другими словами, ток неотпускания – ток, при котором человек не сможет оторваться от провода без посторонней помощи. А 30 мА – это и есть ток неотпускания.

Соответственно, чтобы защитить человека от электрического удара током, необходимо устанавливать УЗО, рассчитанное на номинал отключающего тока в 10 – 30 миллиампер (не более 30 мА).

Где искать параметр, обозначающий ток утечки? Смотрите корпус защитного устройства, находите обозначение I∆n, это и есть номинал тока отключения, там сразу станет понятно: ток УЗО 10 мА или 30 мА.

УЗО с уставкой в 10 миллиампер чаще всего используют для помещений, в которых значительно повышена влажность, что само по себе небезопасно при использовании там электроприборов. Такие УЗО отличаются своей конструкцией, поскольку производители позаботились о том, чтобы в одно устройство было невозможно подключить много потребляющих линий. Это делается из-за наличия в каждой линии естественного тока утечки, и в результате их сложений может получится так, что суммарная величина этих токов станет равной уставке УЗО, и устройство сработает.

Также приведем список потребителей, для которых используется УЗО с уставкой 10 мА:

1. 1. Освещение и розетки на балконах или лоджиях
2. 2. Теплый пол в туалете, ванной, душевой
3. 3. Освещение в ванной
4. 4. Розетки в ванной, туалете
5. 5. Посудомоечные машины
6. 6. Стиральные машины

Иногда встречается практика установки двойной дифференциальной защиты. Другими словами, это когда одно устройство, например теплый пол, подключено к УЗО 16/10 мА, а это УЗО подключено к УЗО 40/30 мА.

Почему это немного неудобно? Потому-что всегда будет неизвестно, какое именно устройство сработает: чаще всего будет срабатывать групповое УЗО, отключая при этом остальных потребителей. Нужно понимать, что ток УЗО 10 мА или 30 мА – разные устройства с разными задачами. И только от вас зависит.

Многие «диванные специалисты» скептически относятся к устройствам с током утечки в 10 мА, мотивируя это тем, что уставка очень маленькая и УЗО будет ложно срабатывать и постоянно отключаться без причины.

Самое главное: если монтаж электропроводки выполнен качественно, соблюдены все нормативы, то УЗО ложно никогда не будет срабатывать.

Наивно полагать, что УЗО придуманы только для защиты человека от удара током. Существуют УЗО номиналом в 100, 300, 500 мА. Их называют противопожарными. Из названия становится понятно, о чем идет речь, поэтому не будем подробно останавливаться на этом вопросе.

Где ставить УЗО на 30 мА

УЗО с таким дифференциальным током устанавливается на большинство потребителей, при этом вы можете грамотно рассчитать количество потребителей на одном УЗО. Если вместимость электрощитка позволяет разместить несколько защитных устройств, то можно все имеющиеся розетки равномерно распределить между УЗО. Это оговорено в таких нормативах как СП 256.1325800.2016 (свод правил), ну и конечно же ПУЭ п.7.1.79

Где ставят УЗО на 10 мА

Как мы уже говорили, такое УЗО устанавливается во влажных местах, и обязательно отдельно на каждый потребитель. Для других помещений используется УЗО на 30 мА. Еще запомните, что устройства защитного отключения с током 10 мА и 30 мА используется для защиты человека, УЗО с номиналами, превышающими этот диапазон – противопожарные.

Теперь вы всегда можете выбрать ток УЗО 10 мА или 30 мА, и разобраться, что именно необходимо вам для успешного решения вашей задачи. Не забывайте о том, что электричество не прощает ошибок, поэтому будьте осторожны, соблюдайте технику безопасности, а самое главное – монтируйте компоненты согласно нормативным документам.

Похожие материалы на сайте:

• Принцип работы УЗО и Дифавтоматов
• Как подключить УЗО перед автоматом или после
• Какое УЗО выбрать электронное или электромеханическое
• Назначение трехфазного устройства защитного отключения

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

• Простая одноуровневая схема с одним прибором защиты.
• Одноуровневая схема с несколькими приборами защиты.
• Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

• Для стиральной машины — 2300/220 = 10.5 А
• Для бойлера — 1600/220 = 7.3 А
• Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Первый параметр диф защиты – рабочий ток

Номинальный ряд диф реле имеет такой же ряд как у автоматических выключателей (автоматов) – первая колонка в Таблице 1. Ток выбирается по мощности нагрузки и для однофазной сети указан во второй колонке таблицы. Диф реле наиболее дорогие устройства в электросети и поэтому значение для автомата выбирают меньшее.

ТАБЛИЦА 1. Выбор номинала по мощности.

Еще 2 нюанса о выборе рабочего тока автомата и УЗО

Рис. 1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

Рис.1. Класс двухполюсного автомата на лицевой стороне (в красном овале).

1. Автоматы имеют дополнительную маркировку класса в виде латинской буквы (Рисунок 1). Она означает, как быстро автомат разомкнет цепь нагрузки при превышении потребления. Через автомат при перегрузке проходит много электричества. Превышение тока приводит к выходу строя дифреле при том, что автомат работает неограниченно долго при небольшой перегрузке.
2. Проводка рассчитывается на потребляемый ток нагрузки (Таблица 2).

Пример 1: Как подобрать УЗО по мощности для водонагревателя (бойлера) мощностью 2 кВт? Сечение жил должно быть 1.5 кв.мм. Автомат выбираем по таблице 1 из стандартного ряда в большую сторону – 2 А. Диф реле должно иметь номинальное значение рабочего тока в 3 А.

Как выбрать на 380 В? Номинал автомата можно упрощенно посчитать как в два раза больший чем мощность нагрузки. Для нашего водонагревателя – 2кВт х 2 = 4 А.

ТАБЛИЦА 2. Максимальный ток и мощность при сечении кабеля.

1. Что делать, если потребление нескольких нагрузок очень большое? Требуется дополнить 3 нагрузки с потреблением 16А каждая дифференциальным реле. Очевидный путь заключается в выборе номинала 50 А (округление в большую сторону от значения 3х16 = 48 А). Такие диф реле встречаются, но чаще китайского производства и с неважным качеством. Для ряда европейских фирм максимальный ряд ограничен в 25-30А. Каждую нагрузку необходимо защитить отдельным защитным устройством.

Классификация селективного УЗО

Основной функцией устройств защитного отключения является защита людей от поражения электрическим током. Поэтому, рассматривая основные виды УЗО, следует в первую очередь учитывать их классификацию по току, при котором наступает срабатывание. Противопожарные защитные устройства реагируют на ток в 100 ,300 и даже 500 мА, тогда как для человека опасность наступает уже при 50 мА. Следовательно, не все УЗО могут быть использованы для защиты людей от поражения током. С этой целью применяются устройства, отключающие ток уже при 10-30 мА.

Селективные функции УЗО можно рассмотреть на простом примере. В современных квартирах, оборудованных по всем правилам, в электрощит устанавливается вводный автомат общего назначения. Следом за ним монтируются групповые приборы, обеспечивающие защиту отдельных потребителей или целых групп. Например, если утечка тока произошла в электрической плите, а селективность обеспечена должным образом, то в этом случае отключается лишь УЗО, защищающее данную плиту. В то же время другие группы потребителей, а также вводное УЗО остаются во включенном состоянии.

Классификация защитных устройств осуществляется еще и по количеству полюсов. Обычные УЗО имеют два полюса и применяются в однофазных сетях, а устройства, используемые в трехфазных сетях, оборудуются четырьмя полюсами.

Решая вопрос, какое УЗО выбрать, необходимо учитывать способы функционирования этих устройств, разделяющихся на несколько категорий:

• «АС» – устанавливаются в сетях переменного тока и реагируют только на него.
• «А» – могут использоваться не только при переменном, но и при постоянном токе. Срабатывание происходит в обоих случаях.
• «В» – работает с тремя видами токов. Кроме постоянного и переменного, прибор взаимодействует с выпрямленным дифференциальным током.
• «S» – относятся к категории селективных защитных устройств с определенной задержкой отключения.
• «G» – данные УЗО аналогичны предыдущей категории, но задержка по времени у них значительно меньше.

Классификация защитных устройств подразумевает их разделение по техническому исполнению. В связи с этим они могут быть электромеханическими и электронными. Первый тип не требует электропитания и реагирует на дифференциальный ток. Во втором виде для работы требуется отдельный источник питания, поэтому они не получили такого широкого распространения, как первый вариант. Подключение электронных защитных УЗО осуществляется не только к внешним источникам, но и к защищаемой сети. Они могут автоматически отключать сеть при выключении дополнительного питания. При возобновлении электропитания сеть автоматически включается. Однако некоторые типы устройств не могут выполнять эту функцию.

Достоинства

• УЗО обеспечивают отключение как при синусоидальном переменном, так и при постоянном пульсирующем дифференциальном токе (тип А по ГОСТ Р 50807-95).
• Имеют встроенную защиту от сверхтоков, обеспечивающую автоматическое отключение устройства при перегрузках 1,45 In в течение 1 часа и при токах короткого замыкания 10 In в течение 0,1 с.
• Работоспособны при предельном диапазоне напряжений питающей сети от 110 до 264В.
• Допускают диапазон рабочих температур от минус 45 до +55°С.
• Не теряют чувствительности при повторном заземлении нулевого рабочего проводника.
• Позволяют подсоединять как медные, так и алюминиевые проводники.
• Устойчивы к электромагнитным воздействиям.
• Ограничивают грозовые и коммутационные импульсные напряжения на уровне не выше 2000В при импульсах тока до 4500А.
• Имеют световую индикацию наличия напряжения в питающей сети.
• Имеют встроенную температурную защиту (по заказу). Устройство отключает защищаемую линию от питающей сети при достижении температуры 100+10°С в зоне УЗО.
• Имеет защиту от временных перенапряжений. При повышении напряжения в сети до величины уставки срабатывания (от 265 до 320В — в зависимости от заказа) происходит отключение устройства.
• Допускают дистанционное управление отключением (по заказу). Осуществляется внешним замыкающим контактом.
