Вентилятор для кухонной вытяжки - как подобрать и подключить самостоятельно?

Использование нейтрализаторов запаха

Часто кухонные вытяжные устройства снабжают нейтрализаторами запаха.

В наших магазинах можно встретить три типа нейтрализаторов:

Химические. Эти нейтрализаторы нужно часто менять, потому что они быстро затягиваются жировой пленкой и перестают действовать, не выработав до конца собственный ресурс. Кроме того, они и сами источают соединения, способные нанести вред здоровью.
Электроионизационные. Если у вас имеется ионизатор, то принцип действия этого устройства вам тоже знаком. Но в любой комнате дома вредные вещества находятся в значительно меньшей концентрации, чем в кухне над варочной поверхностью. Для их нейтрализации необходим сильный разряд, который может навредить и хозяйке, стоящей у плиты.
Ультрафиолетовые. При использовании нейтрализаторов этого типа необходимо иногда очищать лампочки от налёта и менять их примерно раз в два года. А лампочки эти стоят недешево. Зато такой нейтрализатор безопасен для здоровья людей. Более того, лампы излучают не один лишь ультрафиолет, а ещё и свет: белый или с небольшой голубизной.

Вооруженные полученной информацией, мы выберем себе нужный нейтрализатор не вслепую, а со знанием дела.

Особенности оконного вентилятора

Бытовые оконные вентиляторы имеют ряд характеристик, которые разительно отличают их от других вентиляционных устройств:

минимальное потребление энергии;
низкий уровень шума;
оборудованы жалюзи, что способствует сохранению их герметичности;
вмонтированная наружная крышка защищает от попадания осадков;
небольшие размеры;
доступные цены на приборы;
простая установка;
возможность регулирования скорости с помощью пульта дистанционного управления.

При выборе вытяжного оконного вентилятора необходимо учитывать многие факторы

При покупке вентилятора необходимо учитывать следующие характеристики:

шумовой уровень модели;
мощность прибора должна соответствовать жилой площади;
оснащение прибора устройствами, которые устраняют эффект обратной тяги страхует прибор от попадания насекомых и
пыльного воздуха.

Вентилятор оконный вытяжной работает как вытяжка, вытяжные характеристики этого вида оптимальны. Воздушный поток или струя воздуха направлены наружу, из помещения на улицу. Основные задачи:

вытягивание избыточного тепла;
избыточной влаги;
различных газов;
пыли.

Такие модели израсходуют до 10–20 Вт, а совершают до 4 тыс. об/мин. Бытовые вентиляторы, производства Италия, приспособлены для работы в помещениях, где имеется существенная температурная разница, между домом и улицей, таким помещение является – тамбур. Перепад температуры в тамбуре жилого помещения достигает максимума в отапливаемый период.

В тамбуре лучше установить вытяжной оконный вентилятор, сделанный с наличием специальных жалюзи, такое устройство сохраняет тепло. Жалюзи вентилятора закрываются при выключении из сети, в данном устройстве отсутствует обратная тяга, за счет которой теряется тепло. И также используются вентиляторы с крышкой, принцип их действия такой же, как у вентилятора с жалюзи.

Оконные вентиляторы изготавливаются из пластика

Оконные вытяжные вентиляторы изготавливаются из пластика, данный материал обладает теплоустойчивостью, удароустойчивостью, невосприимчив к воздействию ультрафиолета. Пластиковые элементы вентилятора проходят специальное лабораторное тестирование, пластик должен выдерживать перепады температур от +50°С до — 50°С.

Электропитание

Некоторые модели указанного типа оснащаются трансформаторами, понижающими напряжение сети до 12В и обеспечивающими полную безопасность для пользователей. Каждый современный оконный реверсивный вентилятор снабжается переключателем позиций, позволяющим, вручную переключать скорости, режимы работы (приток-вытяжку), а также включать или выключать прибор. При желании можно заказать аппарат с пультом дистанционного управления.

Инновационный реверсивный ДС двигатель постоянного тока обладает скоростью до 3000 об/мин и низким уровнем потребления энергии. Двигатель ДС рассчитан на напряжение 12В, работает в двухскоростном режиме и обладает пониженным уровнем шума благодаря специальным конструктивным решениям. Особенно привлекательным свойством является его надежность: двигатель имеет защиту от перегрева, рассчитан на непрерывный цикл и не нуждается в сервисном обслуживании.

Особенности

Оконные вентиляторы полностью приспособлены для работы в условиях разности температур: изменение погодных условий, особенно в зимний период, не влияет на их эффективность. Современный бытовой вытяжной оконный вентилятор имеет корпус и большую часть узлов, изготовленных из термостойкого, ударопрочного, термопластичного АБС пластика, одинаково хорошо воспринимающего как высокие (до +40оС), так и пониженные (до 30-40 оС) температуры за окном, является устойчивым к воздействию ультрафиолетовых лучей.

Оконный вентилятор с жалюзи работающий на вытяжку отработанного воздуха, оснащен специальными устройствами – створками-жалюзи, которые автоматически плавно закрываются при отключении прибора, препятствуя таким образом обратной тяге (попаданию воздуха извне). Более простым по устройству является оконный вентилятор с крышкой, в котором для препятствия поступлению воздуха с улицы предусмотрена крышка, которую можно закрыть вручную в случае необходимости.

Простота в обслуживании, эффективность в работе, инновационные технические свойства и характеристики обеспечивают все возрастающую популярность оконных вентиляторов.

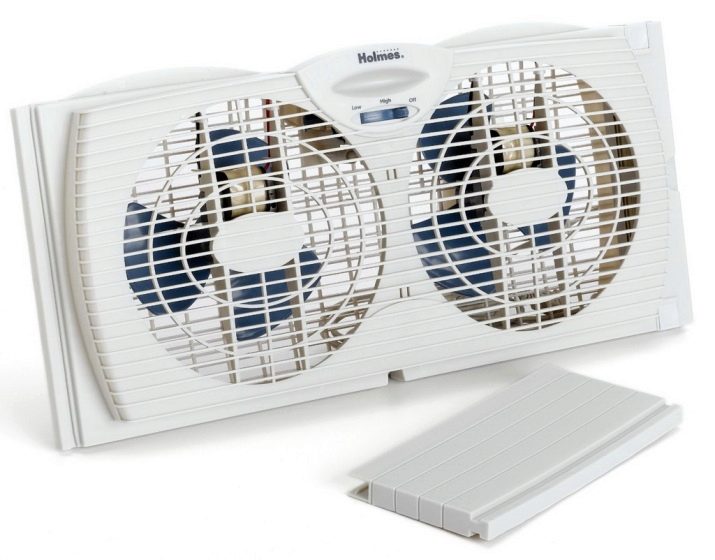

Оконный вентилятор – одни из современных эффективных способов обеспечения вентиляции в комнате. Его монтаж возможен непосредственно в окно, заменив его часть или выполнив вырез соответствующей формы в стекле. Установка оконного вентилятора не требует значительных финансовых или временных затрат. Многие работы можно выполнить самостоятельно, не привлекая специалистов со стороны
.

Использование небольших оконных вентиляторов характерно для жилых помещений, офисов и заведений общественного питания. В производственных зданиях используются вентиляторы большей мощности. Они позволяют поддерживать чистоту воздуха при постоянном притоке загрязняющих веществ.

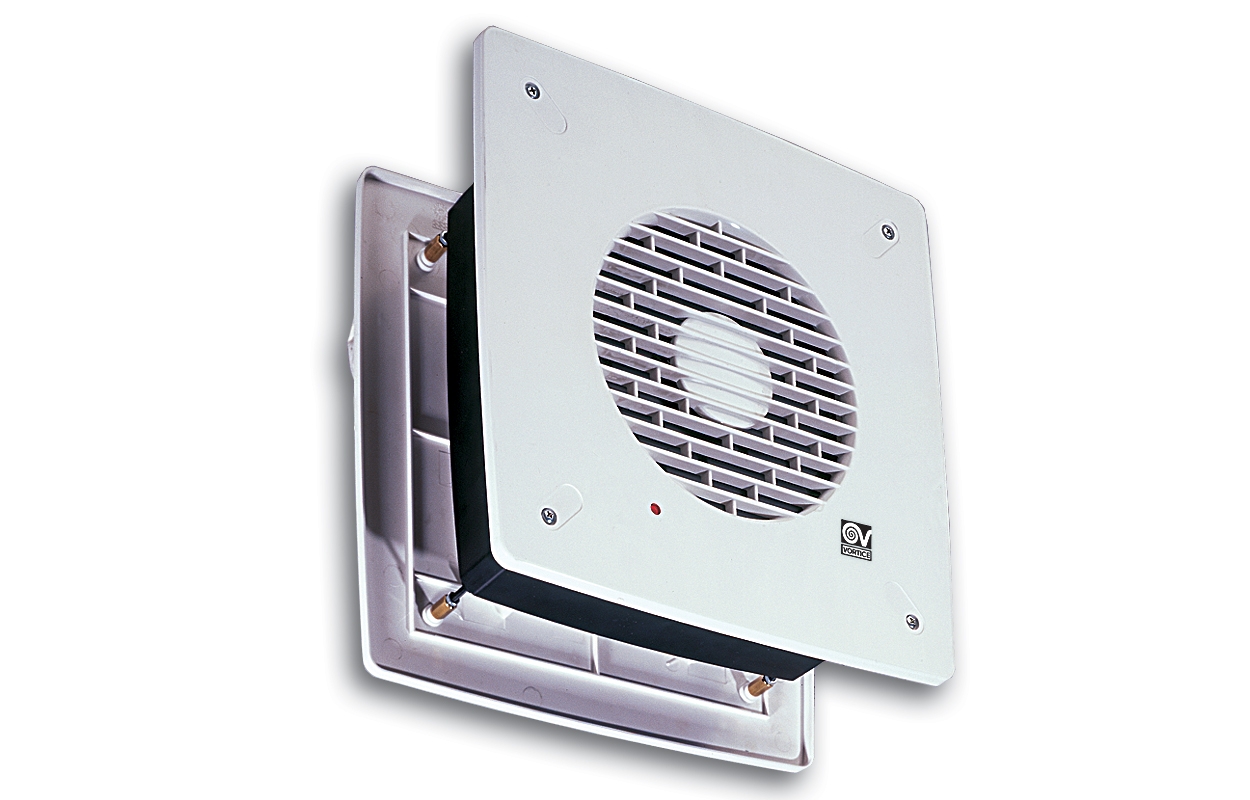

Оконный вентилятор

Устанавливая вентилятор в оконный проем, его несложно скрыть шторами или жалюзи. При помощи таких вентиляторов можно, как создать полноценную вентиляционную систему, так и улучшить циркуляцию воздушных масс в застойных зонах. Срок эксплуатации таких приборов составляет 10-15 лет, а широкий выбор устройств по мощности, габаритам и особенностями использования дает возможность выбрать наилучший вариант для любой комнаты.

Конструкции вентиляторов

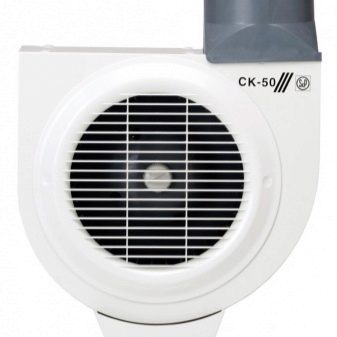

Мощный вытяжной вентилятор

Вытяжные вентиляторы, предназначенные для использования на кухне, по своей конструкции делятся на три разновидности:

аксиальные или осевые вытяжные конструкции, которые в наши дни встречаются чаще всего. Отличаются простотой в монтаже, компактностью и мощностью, которой вполне достаточно для использования на кухне;

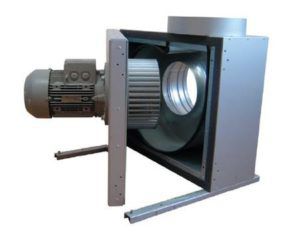

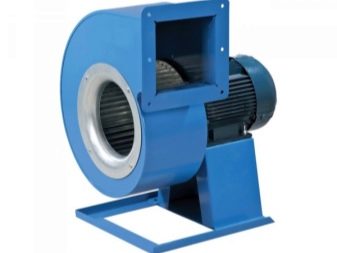

радиальные или центробежные, которые используются в основном в производственных помещениях, поскольку имеют довольно громоздкую конструкцию;
диаметральные, чаще всего используются в ресторанах и кафе, где работает одновременно несколько плит. Отличаются высокой мощностью и эффективностью работы.

Особенности вентиляторов для окон

Устройства бытового назначения характеризуются небольшой мощностью. Они потребляют 15-25 Вт. С другой стороны, их конструкция обеспечивает невысокий уровень шума.

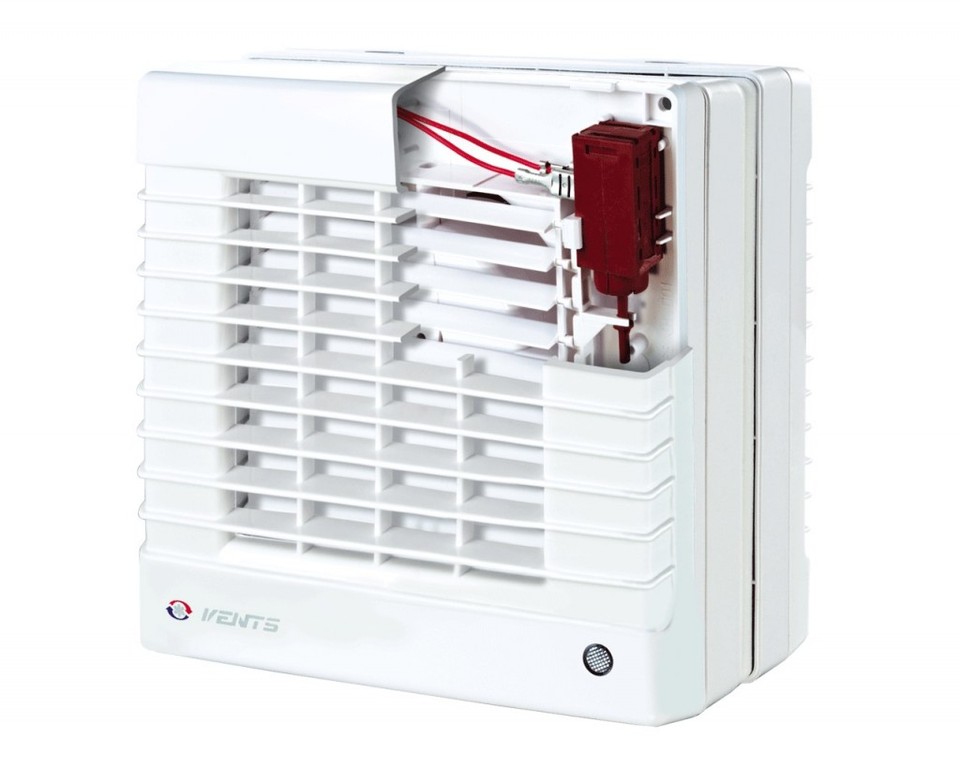

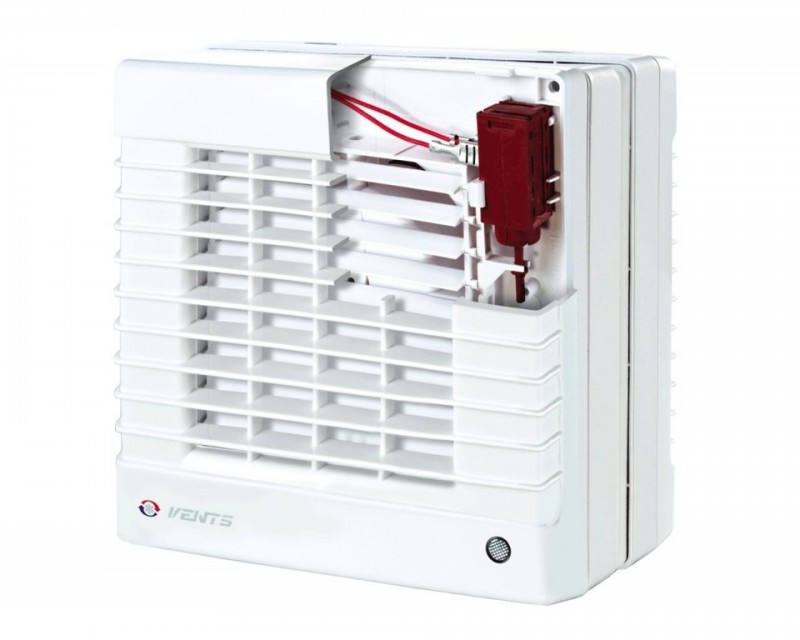

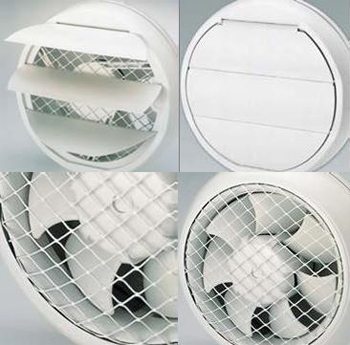

Оконный вентилятор с жалюзи

Бытовой вытяжной оконный вентилятор совершает до 3 тыс. об/мин. Такие вентиляторы хорошо приспособлены для эксплуатации при значительной разнице температур между помещением и улицей, которая достигает максимума в зимний период. Изменение погодных условий также не оказывает влияния на эффективность работы этих вентиляторов. Корпус и основные элементы вентилятора изготавливаются из пластика, устойчивого к разным воздействиям – повешенной температуре, ударам, ультрафиолетовым лучам. Он может эксплуатироваться при температурах от +50°С до -50°С.

Важным вопросом является сохранение тепла. Для этого был разработан оконный вентилятор с жалюзи. Альтернативой жалюзи является крышка. Вентиляторы с жалюзи закрываются при отключении двигателя. Для исключения щелей между корпусом и окном предусмотрены уплотнительные полосы из мягкой резины. У вентиляторов с крышкой при её закрытии двигатель выключается, что упрощает управление устройством. Плюсом такой конструкции выступает отсутствие обратной тяги.

Выбор вентиляторов

Основным вопрос при выборе вентилятора является цель его применения:

Для кухни, ванной и санузла

— подойдут вентиляторы вытяжного типа.
В комнату отдых или зал

— рекомендуется установить приточные вентиляторы.
Устройства приточно-вытяжного типа одинаково хорошо подходят для всех задач.

Однако их стоимость более высока, чем у приборов простой конструкции.

Чтобы принять правильное решение, как выбрать оконный вентилятор, следует обратить внимание на его основные параметры – производительность, мощность, габариты. Они определяют возможности устройства и способ его эксплуатации

Наибольшей популярностью пользуется осевой вентилятор наиболее простой конструкции, который характеризуется высоким КПД и хорошей аэродинамикой.

При выборе необходимо принимать во внимание объем перемещаемого воздуха и назначение помещения. Важным параметром выступает количество смен всего воздуха в помещении за час

Зная размеры помещения, в которое планируется установка вентилятора, несложно рассчитать требуемую производительность системы. Например, для кухни объемом 30 м 3 потребуется вентилятор производительностью не менее 300 м 3 /ч.

Форточный вентилятор может стать хорошей альтернативой оконному

В первую очередь при его выборе нужно обращать внимание на габариты устройства и оснащение защитой – жалюзи или крышкой. При этом такой вентилятор не должен занимать чрезмерно много места или мешать попаданию солнечного света

Вентилятор осевой реверсивный используется в системах кондиционирования и вентиляции. Оборудование данного типа нашло широкое применение в разных сферах человеческой деятельности. Такая популярность обусловлена его высокими эксплуатационными характеристиками и большим количеством преимуществ.

Как избежать поломки вытяжки: советы по правильной эксплуатации ↑

Чтобы не прибегать к ремонту кухонной вытяжки, следует придерживаться правил эксплуатации данного оборудования, которые устанавливаются производителем. Выделим основные моменты:

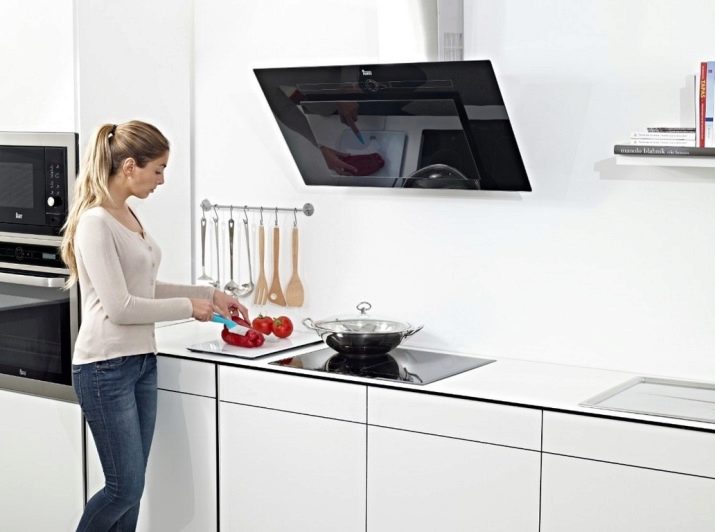

Расположение над плитой.

Если на кухне используется газовая плита, вытяжка должна устанавливаться на высоте 70-80 см от варочной поверхности, если электрическая – на высоте 60-70 см. В случае расположения вытяжки ниже данной отметки возможен перегрев конструктивных элементов с последующей деформацией. В то же время более высокое расположение снизит эффективность работы прибора.

Пуск вентилятора.

При наличии ручного переключения скорости пуск желательно осуществлять, начиная с самой низкой ступени. Задание сразу максимальной скорости приведет кувеличению нагрузки на электродвигатель, что может уменьшить ресурс его работы.

Уход за фильтрами.

Несвоевременная очистка или замена фильтрационных элементов приводит к тому, что частицы жира начинают проникать внутрь устройства, покрывая масляной пленкой двигатель, плату управления и лампы подсветки. Кроме того, через забитый фильтр практически не проходит воздух, поэтому эффективность такой вытяжки нулевая.

Защита от перепадов напряжения.

Как и любой другой электроприбор, кухонная вытяжка должна быть защищена от скачков напряжения. Конечно, внутри устройства обычно устанавливается предохранитель, однако он не всегда может защитить оборудование от нестабильной сети. Лучше с этим справится дополнительная установка защитного реле, которое моментально отключает питание при слишком большом отклонении напряжения от нормы.

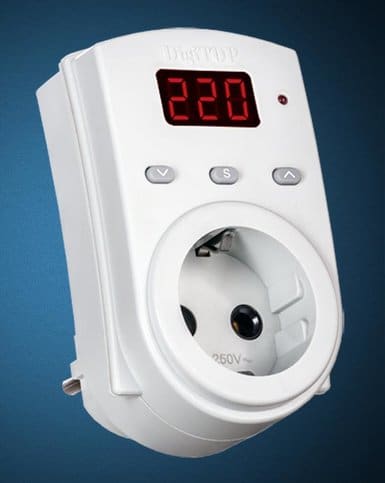

Реле напряжения – дополнительная защита оборудования от перепадов в электросети

Сложность ремонта кухонной вытяжки зависит от характера возникшей проблемы. Поменять перегоревшую лампочку сможет каждых, а вот с восстановлением работы вентилятора могут возникнуть серьезные трудности. Если же опыт ремонта электроприборов отсутствует вовсе, тогда целесообразнее обратиться к специалистам, чтобы не пришлось покупать новую технику.

Типичные проблемы с вытяжкой: причины и ремонт ↑

Ремонт кухонный вытяжек на дому может потребоваться в результате возникновения разных проблем с эксплуатацией, самыми распространенными среди которых являются:

снижение производительности;
отсутствие освещения;
отсутствие какой-либо реакции на включение;
неисправность переключателя скорости;
поломкадвигателя.

Возможные причины:засорился фильтрационный элемент,поломка крыльчатки вытяжного вентилятора.

Ремонт:Промойте под водой с использованием моющих средств металлический жироулавливающий фильтр и/или поменяйте одноразовый фильтр. В случае неисправности вентилятора (как правило, ломается одна или несколько лопастей) необходимо осуществить его замену (о том, как разобрать вытяжку на кухне, будет рассказано немного ниже).

Недостаточная производительность кухонной вытяжки в большинстве случае вызвана несвоевременным обслуживанием фильтров

Возможные причины: вышел из строя один из осветительных приборов или кнопка включения освещения.

Ремонт: Прежде чем бежать в магазин за новой лампой, следует проверить ее работоспособность. Лампы накаливания и галогенные лампы проверяются тестером (мультиметром) в режиме измерения сопротивления. Номинал сопротивления нити обычно исчисляется несколькими десятками Ом. Отсутствие показаний на приборе свидетельствует о перегоревшей нити накаливания.

Со светодиодными лампами ситуация несколько сложнее.Внутри таких устройств, помимо светодиодов, устанавливается управляющий драйвер, проверить который обычным мультиметром без разборки лампы невозможно. В связи с этим для проверки работоспособности LED-лампы проще вкрутить ее в рабочий патрон.

Если все осветительные приборы исправны, тогда высока вероятность, что не работает кнопка включения освещения. Ее также можно проверить тестером – в нажатом состоянии сопротивление между контактами должно быть меньше 1 Ома.

Измерение сопротивления лампы накаливания цифровым мультиметром

Возможные причины: отсутствие сетевого питания, перегорание дорожки или предохранителя.

Ремонт: В случае, когда вытяжка не реагирует на какие-либо манипуляции после ее подключения к сети 220 В, в первую очередь необходимо проверить напряжение в розетке, для чего используется мультиметр в режиме измерения переменного напряжения.

Если с входным питанием все в порядке, тогда возможно перегорела дорожка на плате управления или предохранитель, который устанавливается в устройстве с целью его защиты от скачков напряжения. В этой ситуации ремонт кухонной вытяжки требует хотя бы начальных знаний в области электрики и электроники.

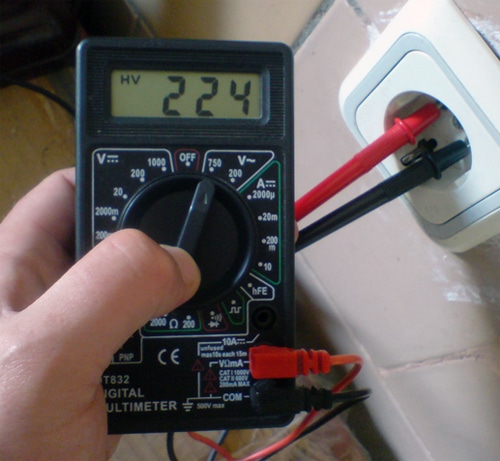

Проверка наличия напряжения в розетке

Возможные причины: неисправен переключатель скоростей вытяжного вентилятора.

Ремонт: Основной причиной поломки кнопочного или ползункового переключателя является естественный износ. В плане ремонтопригодности кнопки лучше, поскольку существует возможность замены одного элемента, а не всего блока. Если же стал «барахлить» ползунковый переключатель, тогда можно попробовать его разобрать и почистить контакты. Однако, чтобы проблема вскоре не вернулась, целесообразнее произвести замену старого переключателя на новый.

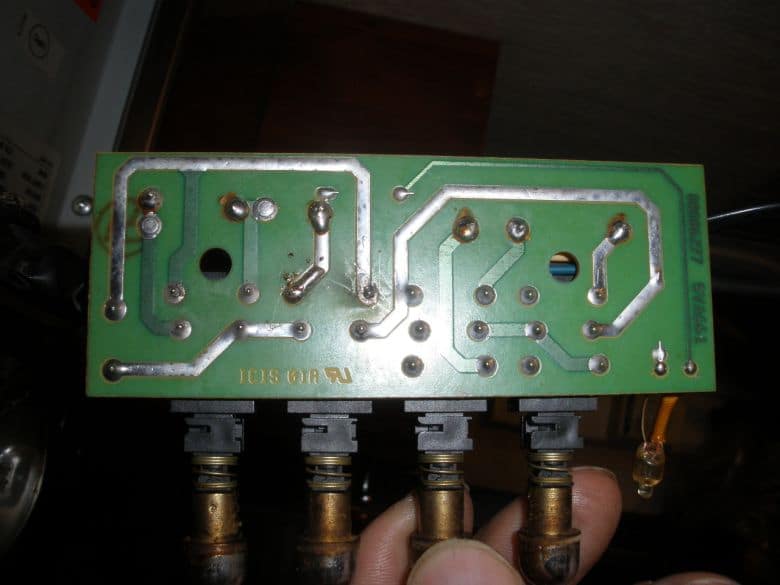

Для замены кнопки достаточно уметь работать с паяльником

В случае «гудения» двигателя при подаче на него питания возможны два варианта: неисправность пускового конденсатора либо клин ротора из-за плохой работы жироулавливающего фильтра. Ну и совсем плохая ситуация, если присутствует запах горевшей изоляции. Здесь поможет только перемотка двигателя или покупка нового агрегата.

Асинхронный двигатель для работы кухонной вытяжки

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме – проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Вентиляционные приточные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно.

Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи.

В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)

Расчет мощности

Для создания должной вытяжки для всякого вентилятора нужны правильные вычисления его производительности. Иначе он может не справиться с нагрузками, и коэффициент полезного действия будет низок. Мощность вытяжного механизма необходимо рассчитывать с учетом вида комнаты и объема воздушной массы, которую необходимо обновлять.

По нормативным расчетам, на кухне воздух посредством вентилирующего прибора должен обмениваться не менее 9-14 раз за час. В ванной комнате обновление воздушной массы может происходить реже, примерно 5-8 раз в течение одного часа. В то же время при пользовании душем это значение необходимо увеличивать до 17-20 раз в час.

Для туалетов обычно хватает 5-9 обновлений за вышеупомянутый промежуток времени. Чтобы правильно высчитать минимальную мощность вентилятора, нужно, прежде всего, подсчитать объем обслуживаемого помещения, а затем умножить на требуемое количество замены воздушной массы за час. Например, на кухне с объемом 30 м³ требующаяся наименьшая мощность вентилятора должна быть 30 м³ х 14 = 420 м³/час.

Большую роль для полной вытяжки играет и расположение устройства. Ведь удаляемый из комнаты воздух необходимо полностью заменить свежим. Обычно это происходит через щели в двери или специально предусмотренные для этого отверстия в стене. А когда прибор находится рядом с выходом на улицу, то он создаст обмен воздуха только вблизи и не сможет повлиять на остальную воздушную массу в комнате.

Специалисты рекомендуют располагать вентилятор наверху, чтобы всасывать теплый воздух, при этом источник для его поступления должен быть напротив прибора.

На кухне вытяжной вентилятор устанавливать желательно около плиты, поскольку это будет способствовать дополнительной вытяжке вредных запахов от приготовления пищи.

В случае, когда в комнате стоят приборы с дымоходом, то располагать вентиляторы нужно так, чтобы не происходило всасывания угарных газов из дымоходной трубы обратно в помещение. Такие требования не распространяются на котлы с распределенной тягой, в которых внутри трубы происходит обмен свежего воздуха с отработанным газом.

Предназначение и виды вытяжной вентиляции ↑

Больше всего в качественном воздухообмене нуждаются ванная и кухня. Вообще, любой санузел необходимо хорошо проветривать. А что, если это маленькое помещение в многоквартирном доме и поблизости нет окон? Как обеспечить свежесть и необходимый уровень влажности? Именно для этого и предусмотрены вентиляционные шахты. Но чтобы выбрать подходящий вентилятор, а затем правильно его установить, необходимо иметь знания и соответствующие навыки. Для монтажа в кухне и санузле лучше всего приобрести вытяжной вентилятор с обратным клапаном, который обеспечит качественный воздухообмен и предотвратит утечку газов, дыма и посторонних запахов к соседям. Его преимущество в предотвращении проникновения воздуха, пыли и насекомых извне, когда электропитание выключено. Для кухни существуют также специальные вытяжные системы, которые устанавливаются непосредственно над поверхностью плиты.

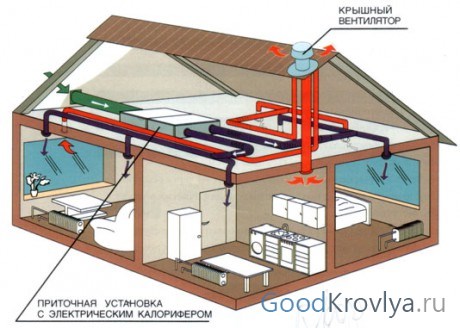

Система вентиляции дома

Все вентиляторы работают по одной схеме: они удаляют из помещений загрязненный воздух и пополняют запас чистого. Если вентиляция планируется вестись через крышу, то лучше использовать крышные вытяжные вентиляторы

Но тут важно учесть то, что они справляются не со всеми видами отходов производства. Например, если будет использоваться какая-либо липкая пыль, как от цемента, – с такой прибор не справится

С другой стороны – это очень компактное оборудование, позволяющее сэкономить ценную площадь и не требующее наличия длинных воздуховодов. Надежность, простота обслуживания и долговечность – его главные преимущества.

Приточно-вытяжной вентилятор с обратным клапаном – лучший выбор для санузла

Другой вид вытяжного оборудования – гораздо более мощный и способен выдерживать высокие температуры. Особенность его работы заключается в распределении удаленного воздуха в разные стороны. Чаще всего для этого используется крышный вентилятор дымоудаления. Обычно его устанавливают в помещениях, где есть опасность появления пожара. Он быстро удаляет дым и другие вещества, появляющиеся во время пожара. Его также применяют в домах для устранения дыма в результате работы газовых котлов и печек. Монтировать такой вентилятор нужно в системы центральной вытяжки или в вентиляцию противопожарной безопасности. При этом система может не работать постоянно, а включаться только в случае необходимости

Выбирая вентилятор, нужно обращать внимание на его характеристики. От мощности зависит скорость, с которой будет происходить очищение воздуха

Выбирая методы крепления, нужно учесть тип крыши и ее угол наклона. Существует несколько типов подобного оборудования:

те, которые используют для общего назначения;
те, в которых используются материалы с повышенной защитой от коррозии;
другие с пониженной взрывоопасностью;
или для удаления дыма во время возникновения пожара.

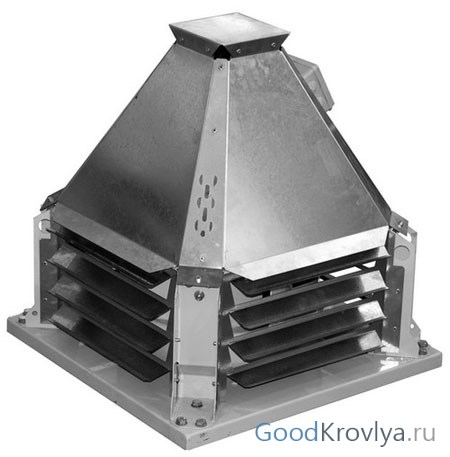

Крышные вентиляторы дымоудаления способны работать при экстремальных температурах

Советы по установке

Чтобы подключенная вытяжная система работала оптимально, требуется соблюдать определенные правила техники безопасности в процессе подбора и расположения вентиляторного узла:

Независимо от того, каким способом монтируется вентилятор, его полагается водружать на достаточной высоте. При этом локальные точки возможного притока воздуха должны находиться на максимальном отдалении. Подобное расположение гарантирует, что воздух в помещении будет циркулировать наилучшим образом.
Категорически запрещается устанавливать кухонный вентилятор там, где окружающий воздух прогревается выше 40-60º С (например, выше кухонных плит или каминных решеток).
Если вентиляторы монтируются в помещениях, где функционируют устройства с открытым пламенем (либо стоят плиты, в которых отсутствуют регулируемые дымоходы), то необходимо обеспечение достаточного притока воздуха.
Электровентиляторы, устанавливаемые в ванных комнатах, должны располагаться на внушительном расстоянии от тех мест, где принимаются водные процедуры.
Душевые кабинки необходимо оборудовать исключительно низковольтными вентиляторами либо устройствами, встроенными в воздуховоды.

Поскольку напряжение в сети может значительно колебаться, то электронные компоненты блоков управления вентиляторов могут преждевременно выйти из строя. Поэтому если в помещении используются люминесцентные лампы-индикаторы включения/выключения, способные вызвать скачки напряжения, то вентиляторы для вытяжки подключаются через сетевые фильтры.

Самостоятельный монтаж вентиляторов

Если есть желание существенно сэкономить деньги, то возможно смонтировать вытяжной вентилятор своими руками. В особенности это имеет смысл тогда, когда требуется небольшая модернизация уже работающего вентиляционного комплекса.

Встречаются варианты, когда вентилятор с круглым креплением предстоит установить в прямоугольной шахте. В таком случае надо воспользоваться переходником, который фиксируется дюбелями или полимерным клеем.

Можно резюмировать: наибольшей популярностью пользуются бытовые вытяжные вентиляторы, в которых элемент с лопастями фиксируется на оси электродвигателя. Агрегаты могут включаться вручную через встроенный таймер. Встречаются варианты, когда в цепь включено дополнительное устройство с предохранителем. Для устойчивой работы вентиляторов их монтируют в местах наиболее удобного забора воздуха.

Обоснованный выбор подходящего варианта

Чаще всего вытяжные клапаны вентиляции в стену выполняют из металла или прочного пластика. Для условий повышенной температуры и влажности, например, для бани, пластиковые изделия не подходят, но они превосходно зарекомендовали себя в менее сложных ситуациях.

Подбирая клапан, следует учитывать его сечение: прямоугольное или круглое.

Самый же важный показатель – скорость воздушного потока, на который рассчитано устройство. Наиболее распространенными считаются модели, рассчитанные на поток 4-6 м/с.

Для организации принудительного вытяжного вентилирования в квартире или доме можно использовать конструкцию, состоящую из вентилятора и обратного клапана

Если клапан подбирается для системы естественного вентилирования, очень важно, чтобы элементы заслонки клапана чутко реагировали даже на небольшие потоки воздуха. Но для систем со слабой тягой наличие вытяжного вентилятора обязательно, поэтому подобная чувствительность не нужна

Но здесь важно выбрать вентилятор, который подойдет по мощности в зависимости от объема помещения, для которого подбирают устройство. Так, для кухни рассчитывают мощность вентилятора, используя повышающий коэффициент, равный десяти, а для санузла этот показатель может составлять семь единиц

В многоэтажных домах трубу вытяжной вентиляции необходимо выводить на один метр выше кровли, чтобы неприятные запахи не проникали с нижних этажей на верхние.

Принципиальная схема устройства кухонной вытяжки

В состав любой вытяжки входят следующие элементы:

Вентилятор с электродвигателем. Многоскоростной асинхронный двигатель обеспечивает вращение вытяжного вентилятора, благодаря которому воздушные потоки проходят через фильтры, задерживающие жир.
Фильтры. Все вытяжки оснащаются жироулавливающими фильтрами многоразового или одноразового использования. Угольные фильтры присутствуют только в циркуляционных моделях и действуют аналогично активированному углю. Их замена выполняется раз в 3-4 месяца эксплуатации.
Лампы освещения. Освещение варочной поверхности выполняется с помощью ламп накаливания, светодиодных или галогенных световых приборов.
Схема переключения скоростей. В разных моделях переключение скорости осуществляется различными способами: с помощью сенсорных устройств, посредством кнопок или с применением ползункового переключателя.

Взгляните на стандартную электросхему вытяжки, в которой присутствуют все названные выше элементы.

В состав стандартной электросхемы вытяжки для кухни входят все основные элементы, перечисленные нами выше, и представлен порядок их подключения

Разновидности

Существуют 3 группы подобной кухонной техники: канальные, настенные и оконные.

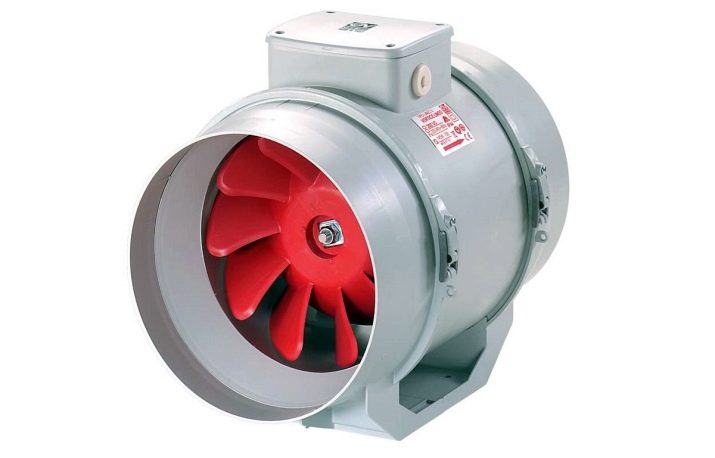

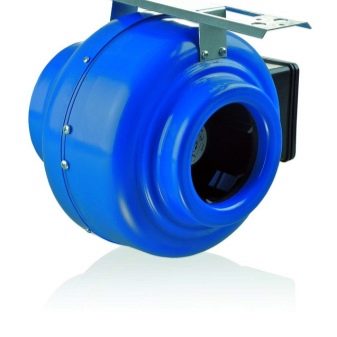

Канальный вентилятор монтируется непосредственно в воздуховод, в помещение выходит его лицевая часть с декоративной решеткой, трубка с обратным клапаном направлена в вентиляционную шахту. Внутри устройство имеет следующие детали:

электродвигатель от сети переменного тока мощностью 100 – 400 Вт;
аэродинамическая крыльчатка с лопастями;
шариковые подшипники для эффективного вращения;
резиновые вставки для снижения вибрации при работе;
обратный клапан.

На передней панели в продвинутых моделях могут быть кнопки управления режимом работы, но часто такие вентиляторы работают в автоматическом режиме.

Канальные вентиляторы имеют маленький вес и легко монтируются в отверстие в стене. Их достоинства по сравнению с другими типами – это высокий КПД работы, бесшумность, надежность и долговечность, универсальность.

По форме корпуса канальные вентиляторы могут быть прямоугольными, квадратными и круглыми. Выбрать модель можно в зависимости от форм и размеров вентиляционного отверстия. Наиболее распространены устройства с квадратной лицевой частью с размерами примерно 150 на 150 мм.

Настенные вентиляторы для кухни монтируются внутри комнаты, а воздухообмен происходит через трубу-вытяжку, которая идет от обратного клапана устройства в вентиляционное отверстие или на улицу через окно. Вытяжные трубы обычно изготавливаются из тонкого алюминия, который не подвержен воздействию влаги и высоким температурам. Такие вентиляторы могут быть установлены и на вытяжку над плитой, внутрь ее корпуса.

Преимущества настенных вентиляторов следующие:

такой прибор может быть установлен в наиболее требуемое для проветривания место, например над газовой плитой;
существуют модели с большой мощностью и широкими лопастями, которые эффективно осуществляют воздухообмен в любой кухне;
их корпуса прочные и долговечные;
простое устройство позволяет легко производить ремонт и обслуживание.

Недостатки настенных вентиляторов – это отбирание свободного пространства в кухне, необходимость делать надежные крепления в стене или на потолке, более высокий уровень шума и потребляемая мощность, чем у канальных типов.

Оконный вентилятор имеет примерно такое же устройство как и канальный, только корпус его может быть уже, чтобы удобно вписываться в форточку по толщине. Он осуществляет воздухообмен с улицей, что при комфортной погоде даже удачно, так как в комнату поступает свежий уличный воздух, а не посторонние запахи из других квартир через вентиляционную шахту. Но при сильном морозе он может создать на кухне нежелательный холод. Монтаж такого устройства в оконном проеме может вызвать сложности: надо удобно зафиксировать его в форточку, подвести электропитание.

Вытяжка на кухне, где каждый день готовится еда, в любом случае необходима. Если в доме установлена газовая плита, то даже пара проведенных часов вблизи нее может вызвать головную боль и недомогание. Для электроплит вытяжка тоже актуальна, она позволит создать в зоне готовки регулярную свежую атмосферу, не вызывающую дискомфорта. Наиболее эффективный вариант – это вытяжной зонт. Формы и дизайн могут быть разнообразные, но принцип один – основание с широкой площадью, охватывающей всю плиту, которое сужается кверху с выводом в воздуховод.

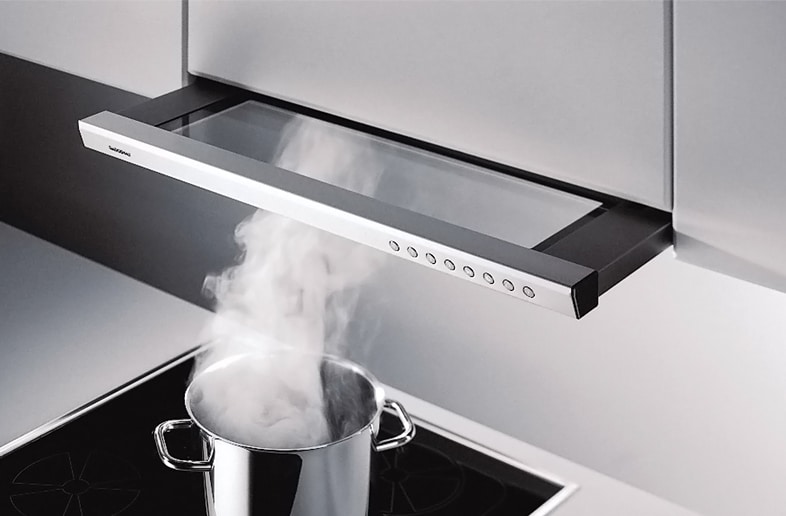

Для бытового использования на кухне применяют различные разновидности и материалы вытяжных зонтов. Они могут быть в форме пирамиды или призмы, обтекаемые в виде купола или прямоугольные.

Чаще всего для изготовления корпуса используют нержавеющую сталь с различными покрытиями, предохраняющими от влаги, копоти, создающими приятный блестящий или матовый оттенок. В нижней части вытяжки имеются фильтры для воздуха и для улавливания жировых пятен, на передней панели есть кнопки управления и индикаторы.

Вытяжной вентилятор расположен внутри корпуса такой вытяжки, мощность его должна обеспечивать надежный вертикальный поток воздуха. В большинстве случаев зонт соединен с воздуховодом с вентиляционным отверстием, труба может тянуться несколько метров. Такие модели также требуют подводки электропитания.

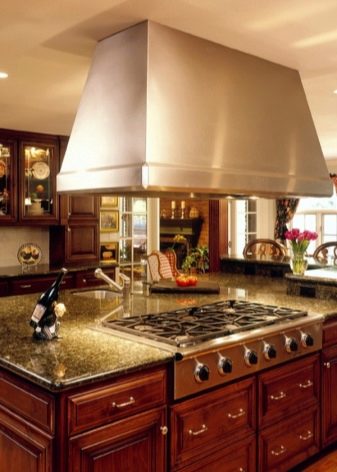

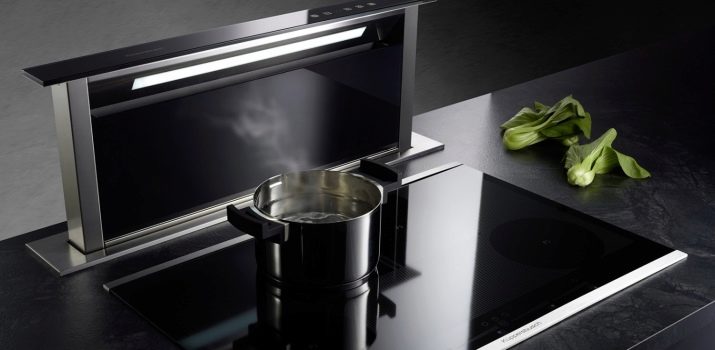

Кроме привычных моделей вытяжных зонтов, в современном дизайне кухни нередко используются островные варианты, когда плита находится посреди комнаты. Выводящая труба в этом случае расположена вертикально. Существуют и пристенные модели, которые крепятся к вертикальной поверхности под небольшим наклоном. Они примечательны тем, что практически не забирают у кухни свободного пространства.

Плюсы осевых реверсивных вентиляторов

Сравнительно небольшие габариты;
Великолепный дизайн;
Защита от перегрева и простая эксплуатация;
Долгий срок службы;
Варианты накладного и скрытого исполнения;

Особенность устройств данного типа заключается в способности обеспечивать перемешивание воздушных потоков. Такой эффект достигается за счет изменения вращений крыльчатки с симметричным профилем лопастей. Производительность по воздуху, зависит от режима, в котором происходит движение лопастной крыльчатки.

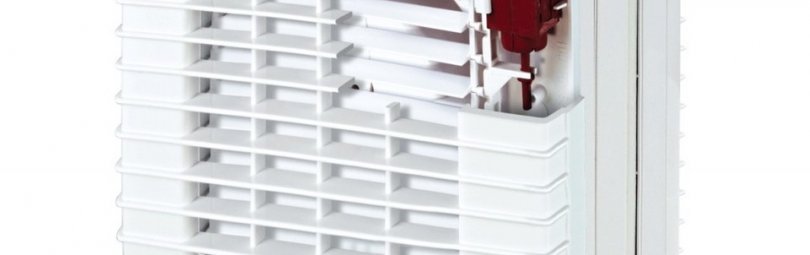

Реверсивный вентилятор устанавливается в оконный или стеновой проем. Также существует возможность монтировать прибор в вентиляционный канал. Его можно использовать в кухне, санузле, мастерской, гараже и прочих бытовых помещениях. Данное оборудование быстро очищает воздух, ликвидирует неприятные запахи, выводит наружу вредные вещества.

Реверсивный оконный вентилятор отличается доступной стоимостью. При этом качество его не вызывает никаких сомнений, потому как продукция данного типа изготавливается в соответствии с установленными нормами и требованиями. Стоит отметить, что все элементы корпуса оборудования производятся из ABS пластика. Таким образом, оконный вентилятор становится максимально прочным и износостойким.

Список источников
