Как выбрать стиральную машину: помогаем определиться с критериями

Почему выбивает систему защиты

Нередки случаи, когда после установки системы защиты она срабатывает при каждой попытке включения машинки. Эта проблема может вызываться как особенностями энергосистемы, так и неверным выбором оборудования и схемы его подключения.

Малая нагрузочная способность сети вызывает резкие скачки напряжения при коммутациях мощного оборудования. Машинка, меняя режимы работы, вызывает срабатывание защиты. Чтобы устранить такую проблему, рекомендуется использовать стабилизатор напряжения.
Элементы защитной системы неверно коммутированы. Самая распространенная ошибка пользователей — неправильное подключение фазы и нулевого провода.
Сделан неверный выбор оборудования по мощности или другим параметрам сети. Например, номинал дифавтомата или УЗО не позволяет работу с машинкой.
В кабеле подключения машины или линии проводки происходит замыкание из-за повреждения или нарушения параметров (истощения, растрескивания) изоляции. Токи утечки или режим КЗ приводит к срабатыванию защиты.
Одно или несколько устройств комплекса защиты неработоспособны или действуют неверно.
В инженерных цепях стиралки возникают нештатные режимы работы. Например, превышение потребления тока из-за неисправностей нагревателя, ошибок управляющего блока электроники, замыкание обмоток двигателя.

Самой опасной ситуацией, которая часто игнорируется потребителями, является физическое превышение показателей тока утечки номиналу УЗО. Защита срабатывает совершенно правильно. Но владельца это не устраивает.

Вместо того, чтобы устранить проблему в виде намокания токоведущих частей с поврежденной изоляцией, пользователь устанавливает УЗО с большим номиналом срабатывания или совсем убирает узел контроля. Делать этого не стоит ни в коем случае. Если происходит срабатывание защиты, нужно тщательно анализировать причины и устранять проблемные места.

Последствия замены автомата в щитке на более мощный

Допустим, у вас имеется автомат с номиналом 16 ампер. Он защищает электропроводку сечением 2.5 мм. Если, при одновременном подключении всех приборов, он выбивает, значит в этот момент через данный автомат протекает ток больше, чем 16 ампер. Если вместо этого автомата поставить автомат на 25 ампер, то новый автомат выбивать не будет.

Только вот ваша проводка скорее всего не выдержит: начнет греться, а затем возможно короткое замыкание либо возгорание. Можно ли увеличить номинал автомата в данном случае? Думаю, что нельзя.

НЕЛЬЗЯ увеличивать номинал автомата, если его выбивает – сгорит электропроводка!

Конечно, можно заменить всю электропроводку и уже тогда установить автомат большего номинала. Электропроводка подлежит замене, если она эксплуатируется еще со времен Советского Союза, в особенности стоит заменить алюминиевый кабель на медный.

Бывает так, что автомат выбивает даже при маленькой нагрузке, не превышающей критическую. В таком случае причина срабатывания заключается в технической неисправности самого автомата.

Помните, узнать силу тока проходящую через автомат можно с помощью специального инструмента – токоизмерительных клещей.

Если вы затеяли грандиозный ремонт, в ходе которого хотите заменить всю электрическую составляющую – заранее продумайте и просчитайте сечение используемого кабеля, номиналы автоматов и так далее.

Особенности выбора автомата для машин

Как любой сложный прибор, относящийся к бытовой техники, стиральная машина состоит из отдельных элементов, потребляющих разное количество электроэнергии. Для защиты прибора от перегрузок в электросети при подключении стиральной машины рекомендуется установка особого автоматического выключателя (автомата). В случае превышения входящего напряжения определенной величины, этот прибор разрывает цепь и обесточивает стиралку, оберегая ее от выхода из строя.

Чтобы определить, какой автомат нужен для стиральной машины, потребуется узнать, какие мощности она потребляет при работе, во время выполнения разных программ. Каждый узел стиральной машины потребляет электроэнергию, а его величину принято обозначать в ваттах:

Электрический двигатель, вращающий барабан. В современных машинах они коллекторного типа с прямым приводом и мощностью от 0,4 до 0,8 кВт. Наибольшую мощность двигатели потребляют в режиме «отжим»;

Трубчатый нагревательный элемент (ТЭН) для подогрева воды. От 1,7 до 2,9 кВт;

Помпа, откачивающая воды – 25-45 Вт;

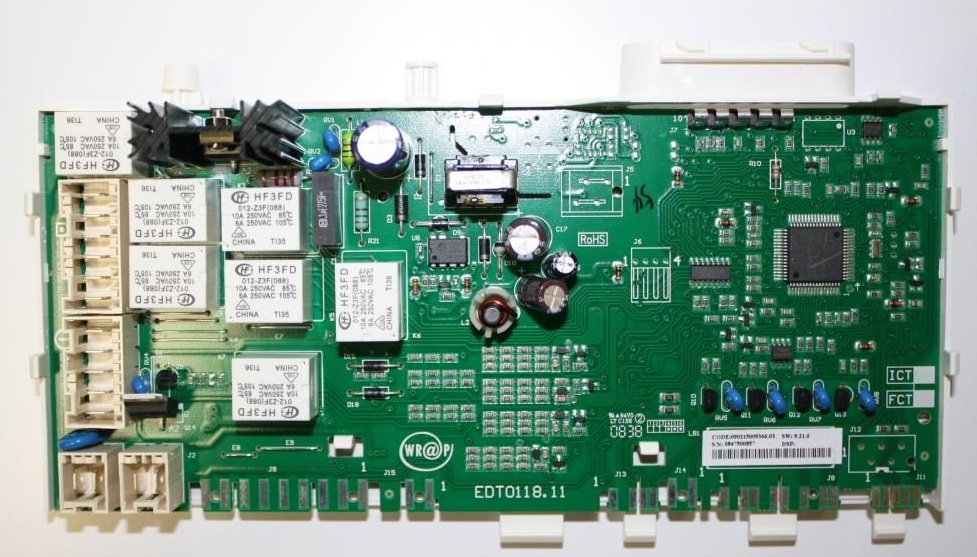

Электронная плата, панель управления, датчики, лампочки и светодиоды – в среднем около 10Вт.

Сложив нагрузку от узлов машинки, получают установленную ее мощность, которая существенно отличается от потребляемой. Причин несколько и главная из них – разное время работы каждого энергонезависимого узла стиралки, являющееся переменной величиной и зависящее от температуры воды, типа стираемой ткани, ее веса.

Исходя из установленной электрической мощности прибора в целом, и подбирают, используемые для подключения к сети устройства. Так, например, если общая 2,9 кВт, то предохранительный автомат подбирают по расчетной силе тока в проводах. Обычно сечение провода 4,35, и следовательно сила тока в них при данной нагрузке будет составлять 4,35×2,9=12,6А. Полученная величина показывает на сколько ампер следует поставить на СМА автоматический выключатель.

Для простого определения потребляемой стиральной машиной мощности, указывается класс энергопотребления (латинские буквы от А до G), измеряемый в количестве расходуемых прибором за час киловатт (кВт*ч).

Экономичные модели А-класса подразделяются на А+, А++, и А+++. Расход электроэнергии у них от 0,13 до 0,19 кВт*час. Наихудший показатель энергопотребления – класс G. Его показатель выше 0,39 кВт*ч. В любом случае, стиральная машина это крупныйный потребитель, при работе которого создается довольно сильная нагрузка, которую следует защитить. Для этой цели применяют автоматические переключатели.

При выборе выключателя для стиральной машины необходимо учитывать:

Нагрузку сети;
Сечение кабеля.

Обычно в жилых помещениях используют выключатели на 16 мА, которые вполне способны защитить проводку и бытовые приборы от выгорания. При подключении стиральной машины лучше ставить автоматический выключатель на 25 мА, а при наличии в жилище еще и электрической плиты или посудомоечной машины – он потребуется выше номиналом.

Важно: если в электрической сети наблюдаются систематические скачки напряжения, то рекомендуется установить на все бытовые приборы сетевые фильтры или стабилизатор напряжения на входе.

При подключении стиральных машин:

с горизонтальной загрузкой – полноразмерные и крупные, а соответственно и более мощные агрегаты – автоматические выключатели желательно подбирать не менее 25 мА, в зависимости от заявленных в инструкции мощностей;
с вертикальной загрузкой – как правило, менее мощные приборы, позволяющие одновременно стирать небольшое количество белья. Обычно для таких приборов достаточно выключателя на 16 мА.

В современном мире большое внимание уделяется безопасности потребителя, тем более, когда дело касается использования мощных электроприборов и особенно во влажных помещениях

При подключении стиральной машины, помимо сохранности проводки и самой машинки, важно обезопасить и пользующихся ей людей от возможной утечки тока

Электрики настоятельно рекомендуют устанавливать перед стиралкой не просто автоматы, отключающие прибор при коротком замыкании, а надо ставить на них еще и устройство защитного отключения (УЗО), которое отключит подачу напряжения в случае утечки тока. Можно установить УЗО, совмещенное с выключателем (дифавтомат). В продаже также есть розетки с уже встроенным УЗО и автоматическим выключателем.

Какое УЗО ставить на стиральную машинку?

Обычный пользователь желает знать, какой защитный прибор ставить на стиралку. Большинство моделей потребляет 2 кВт, а это превышает номинал в 10 А. Следовательно, автомат или дифавтомат должен срабатывать при электротоке большем, чем 10 А. Выбирайте вариант на 16 А.

Среди важных параметров автоматической защиты — ток утечки. Прибор реагирует именно на него. Если проводка новая, берите вариант на 10 мА. Чтобы произошел разрыв цепи, разница токов в фазе и нейтрали должна быть 10 мА или более. Если проводка старя, берут УЗО на 30 мА, чтобы не возникало ошибочных отключений.

Еще один нюанс, на который важно обращать внимание, выбирая автомат для подключения к стиралке — производитель. Есть два варианта:

Дорогие и качественные — Legrand или АВВ.
Бюджетные — ИЭК.

Это самые известные на рынке фирмы, выпускающие защитную автоматику. Китайские версии дешевле, но надежности, которую обеспечивают европейские приборы, они не дадут. Если неправильно подобрать мощность и электроток срабатывания, пробки будут выбиваться всякий раз при пуске машинки.

Для кондиционера

У кондиционеров высокие пусковые токи. Они часто в 5-10 раз превышают номинальную мощность. Учитывая этот фактор, Вам понадобится характеристика расцепления с максимальной задержкой – класс «D».

Если взять более дешевые «B» или «C», то на старте они среагируют на резкий скачок нагрузки, как на КЗ и выбьют. Серьезной аварии от этого не должно случиться, но аварийное «отключение» увеличит износ электроники, и в редком случае может даже вывести из строя.

Насчет номинала нужно смотреть в технический паспорт кондиционера и брать по мощности в верхнюю сторону. Например, если в паспорте написано 3,2 кВт (3200 Вт), то сила тока будет равна 14,5А. В таком случае понадобится АВ на 16А, но не на 13А. Похожая ситуация и в случае с холодильником.

Для холодильника

В холодильнике стоит компрессор, потребляющий на старте в 3-5 раз больше номинальной мощности, а это значит что нужен класс «C».

Здесь нужен автомат равной или большей мощности, чем холодильник. Но, постарайтесь не брать слишком мощный, так как резкое возрастание нагрузки будет свидетельствовать об аварии, и на нее как раз должен среагировать тепловой расцепитель.

Как и стиральные машинки, холодильники чувствительны к скачкам напряжения. Если скачки часто возникают в Вашей сети, поставьте вместе с автоматом еще и стабилизатор.

Стабилизатор в любом случае полезен для электромоторов, но не для нагревательного оборудования, у него иной принцип работы.

Для бойлера или электроплиты

У водонагревателей простейшая конструкция: металлический нагревательный элемент под воздействием электричества нагревает воду в баке. При этом пусковые токи вообще отсутствуют, а это значит что нужно брать класс «B» c низким диапазоном отключения и наименьшей задержкой перед срабатыванием.

«С» или «D» тоже иногда устанавливают, и они отлично будут работать, но лучше этого не делать. В данной ситуации резкий скачок нагрузки будет говорить только об аварии, и лучше чтобы сеть расцепилась. Если мощность будет увеличиваться постепенно, то отключение произойдет позже, чем при классе «B», соответственно повреждения от аварии будут серьезнее.

Номинал тоже лучше ставить не ниже, чем у бойлера. Он работает по следующему принципу: включается нагрев и, пока вода не нагреется до выставленной температуры, в сети будет максимальная нагрузка. Период нагревания обычно занимает больше часа, и если ток отключения ниже, то с большой вероятностью сработает расцепитель. От этого бойлер не сломается, но согласитесь, что бегать каждый час, чтобы посмотреть в щиток, что выбило – не очень то и удобно.

Аналогичным образом работает электроплита. Но, вот для водяного насоса требования отличаются.

Для водяного насоса или станции

Любой электронасос обладает пусковыми токами. А значит по ним и выбираем характеристику расцепления. Если в паспорте указано, что нагрузка на старте составляет до 5 номинальных, тогда берите класс «С», если выше, то «D».

Поставить УПП на водяную станцию не будет лишним, так как она увеличивает КПД и уменьшает износ рабочих элементов. Экспериментально доказано, что плавный пуск увеличивает базовый срок эксплуатации электромотора на 2-5 лет.

Это один из немногих случаев, когда допускается номинал немного ниже базовой нагрузки. Но, если насос стоит на поливе, тогда не рискуйте и ставьте АВ равный по мощности или выше. В отличие от обычного пользования, на полив потребуется полчаса, а то и больше. Учитывая, что нагрузка на сеть будет немного выше, этого времени хватит для нагревания теплового расцепителя и разрыва контактов.

В отличие от бойлера, для насоса экстренное отключение часто становится убийственным, потому учитывайте этот фактор и не экономьте на характеристиках.

Таким образом мы рассмотрели наиболее популярные случаи бытовой техники, на которую лучше поставить отдельный автомат. Но, как быть с другими потребителями?

Процесс стирки стиральной машины

Белье у нас в баке, вода и порошок тоже. И программатор отдает сигнал начать вращение двигателю. Двигатель начинает вращать барабан стиральной машины. Что происходит в этот момент внутри?Барабан начинает не только бултыхать воду, но и переворачивать белье с помощью специальных металлических выступов внутри машинки, их вы может увидеть ниже на фото.

Происходит механическое воздействие на белье, похожее на то, что мы делаем, когда стираем одежду вручную. Только по сравнению с ручной стиркой, все происходит намного быстрее и эффективнее.
Так как стирка на многих программах происходи при теплой и горячей воде, то включается электронагреватель, который нагревает воду до тех пор, пока не получит сигнал от термодатчика, что вода нагрелась до необходимой температуры.

ТЭН – трубчатый электронагреватель располагается на дне бака и предназначен только для того, чтобы нагревать воду.
Стиральная машинка делает определенное количество оборотов в определенную сторону, с заданной скоростью в зависимости от выставленной вами программы.

Внешний вид

Всеобщая унификация привела к тому, что по форме и размерам корпуса очень сложно уловить разницу между дифавтоматом и УЗО.

Для однофазной сети корпуса этих приборов имеют размер равный двум корпусам однополюсного автоматического выключателя. Каждый из них имеет тестовую кнопку, они двухполюсные. Установка УЗО на DIN-рейку ничем не отличается от монтажа дифавтомата.

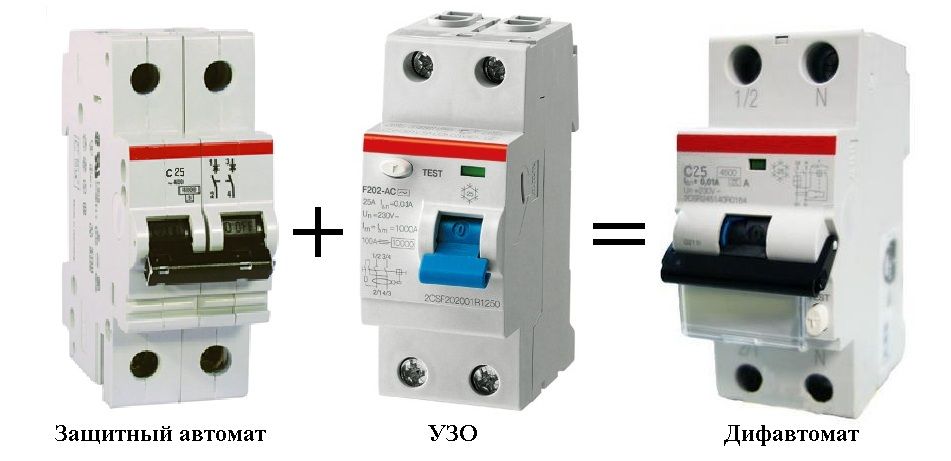

Внешне дифференциальные автоматы отличаются от УЗО:

по надписям на лицевой панели;
маркировке;
функциональной схеме.

Обычно в верхней части прибора ниже названия фирмы производителя идет название прибора. К примеру, ВД и несколько цифр. ВД означает выключатель дифференциальный, то есть это УЗО.

Если присутствует аббревиатура АВДТ (сокращение от выражения: автоматический выключатель дифференциального тока), то это дифавтомат. На случай повреждения надписи на лицевой панели производитель предусмотрительно выдавил название устройства на боковой стороне прибора.

Правда, для определения типа устройства придется снимать его с DIN-рейки. Но этот способ касается в основном отечественных производителей.

Зарубежные поставщики на этот счет не заморачиваются. Поэтому приходится ориентироваться по маркировке и схеме.

Обозначение номинального тока

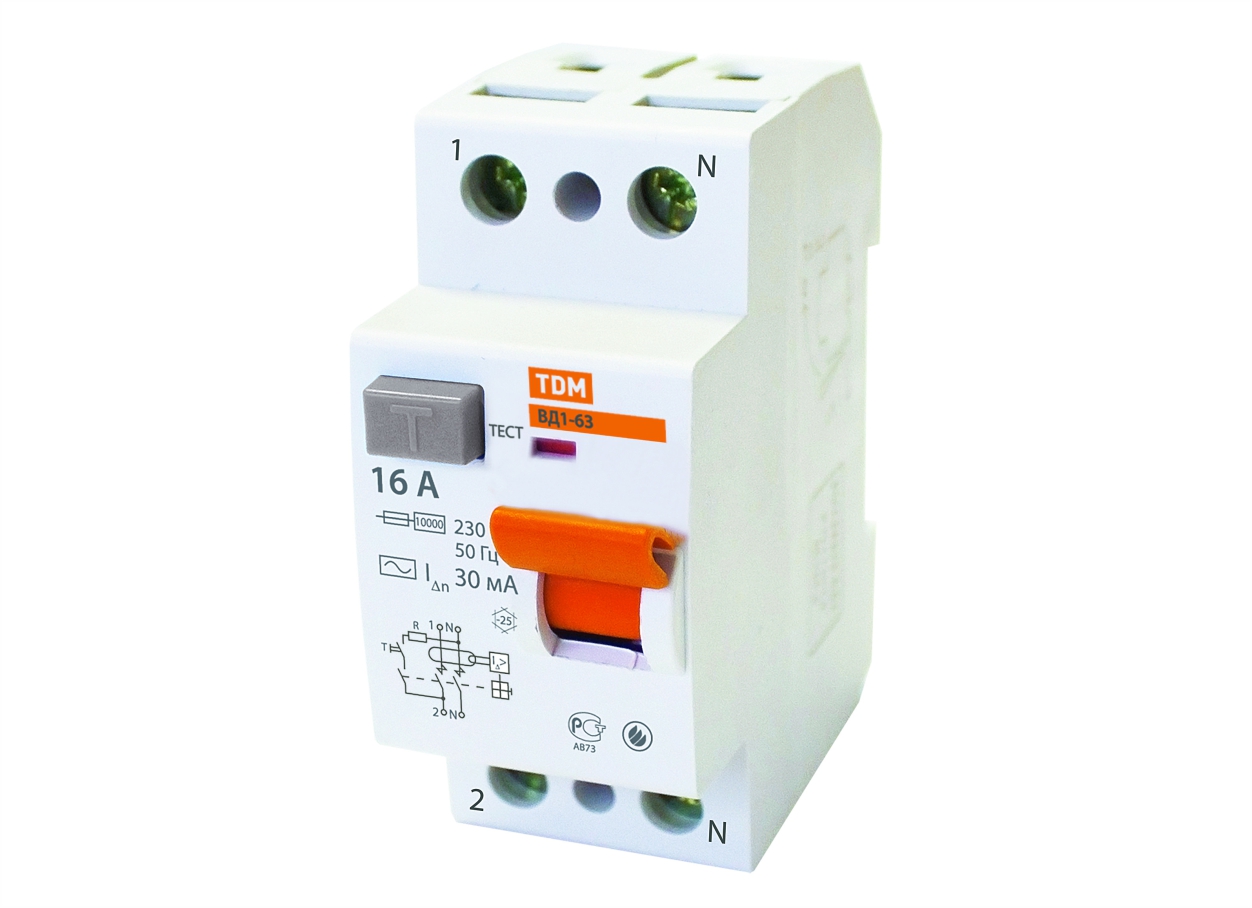

Разница наблюдается в обозначении номинального тока. В УЗО его записывают в виде цифры, например 16 А, которая означает, что прибор будет нормально работать при токах не превышающих 16 ампер. Главная характеристика для него – это значение тока отключения.

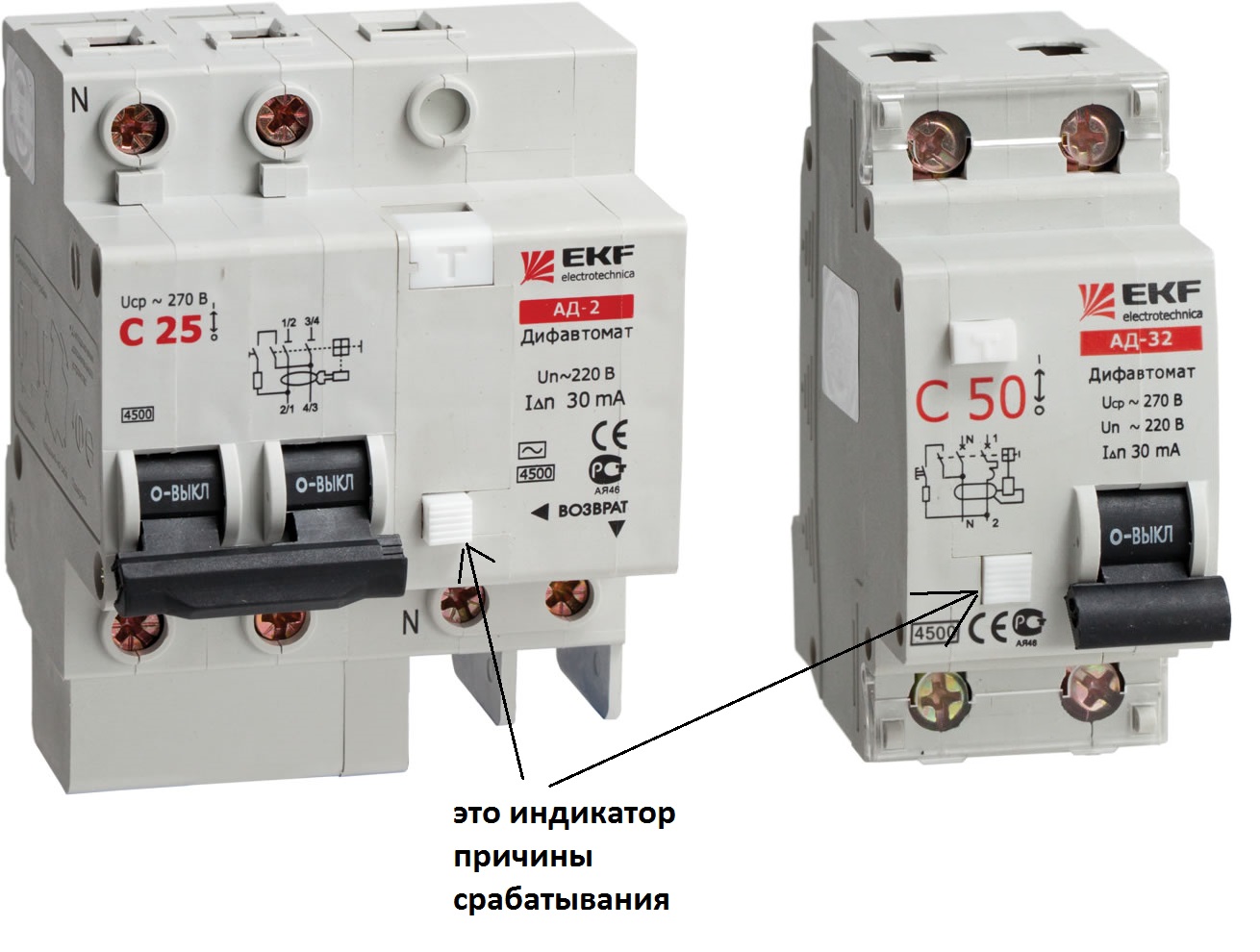

Для дифавтомата, кроме тока отключения по утечке, важной является время-токовая характеристика. От нее зависит, при каких токах перегрузки и насколько быстро отключится устройство

Поэтому перед значением номинального тока стоит буква, обозначающая предел превышения номинала, при котором произойдет мгновенное срабатывание прибора. Если на передней панели стоит надпись, например, «С16», значит, перед вами дифавтомат.

Электромагнитный расцепитель данного дифавтомата мгновенно отключит линию при превышении номинального тока в 5-10 раз.

Функциональная схема

На схеме УЗО на передней панели, можно видеть изображение магнитопровода дифференциального трансформатора, тестового резистора, трех ключей и управляющей обмотки.

Два ключа отключают фазовый и нулевой провода в случае токов утечки, превышающих уставку. Третий ключ нужен для протекания ограниченного резистором тока, минуя трансформатор. Таким образом, создается дисбаланс между токами, протекающими через фазу и ноль.

На схеме дифавтомата, в дополнение к схеме УЗО, изображается ключ, подсоединенный к фазовому проводу на выходе трансформатора. Или может быть другое изображение.

Вместо дополнительного ключа показывают квадрат с фигурой внутри положительной синусоиды и прямоугольного импульса. Синусоида означает электромагнитный расцепитель, а прямоугольный импульс – тепловой расцепитель.

Как выбрать?

Перед выбором необходимо рассчитать предельную силу тока, который должна пропускать защита. Сделать это довольно просто. Как известно, мощность тока определяется по формуле P = I*U, где мощность P измеряется в Вт; I – сила тока, А; U – напряжение в сети, U = 220 В.

Мощность стиральной машины P можно найти в паспорте или на задней стенке. Обычно она равняется 2-3,5 КВт (2000-3500 Вт). Далее выводим формулу I = P/U и после расчета получаем необходимую величину. Она составляет 9-15,9 А. Округляем полученное значение до ближайшего большего числа, то есть предельная сила тока равна 16 Ампер (для мощных машинок). Теперь выбираем автомат защитного отключения по найденной силе тока.

Немного другая ситуация обстоит с выбором УЗО. Как уже было сказано, при небольшом превышении мощности АО не срабатывает долгое время, и на УЗО приходится дополнительная нагрузка. Это сокращает срок работы прибора. Так что номинал тока УЗО должен быть на ступень выше, чем аналогичный показатель АО. Подробнее об этом рассказывается в следующем видео.

Дадим несколько общих советов по выбору устройств защиты.

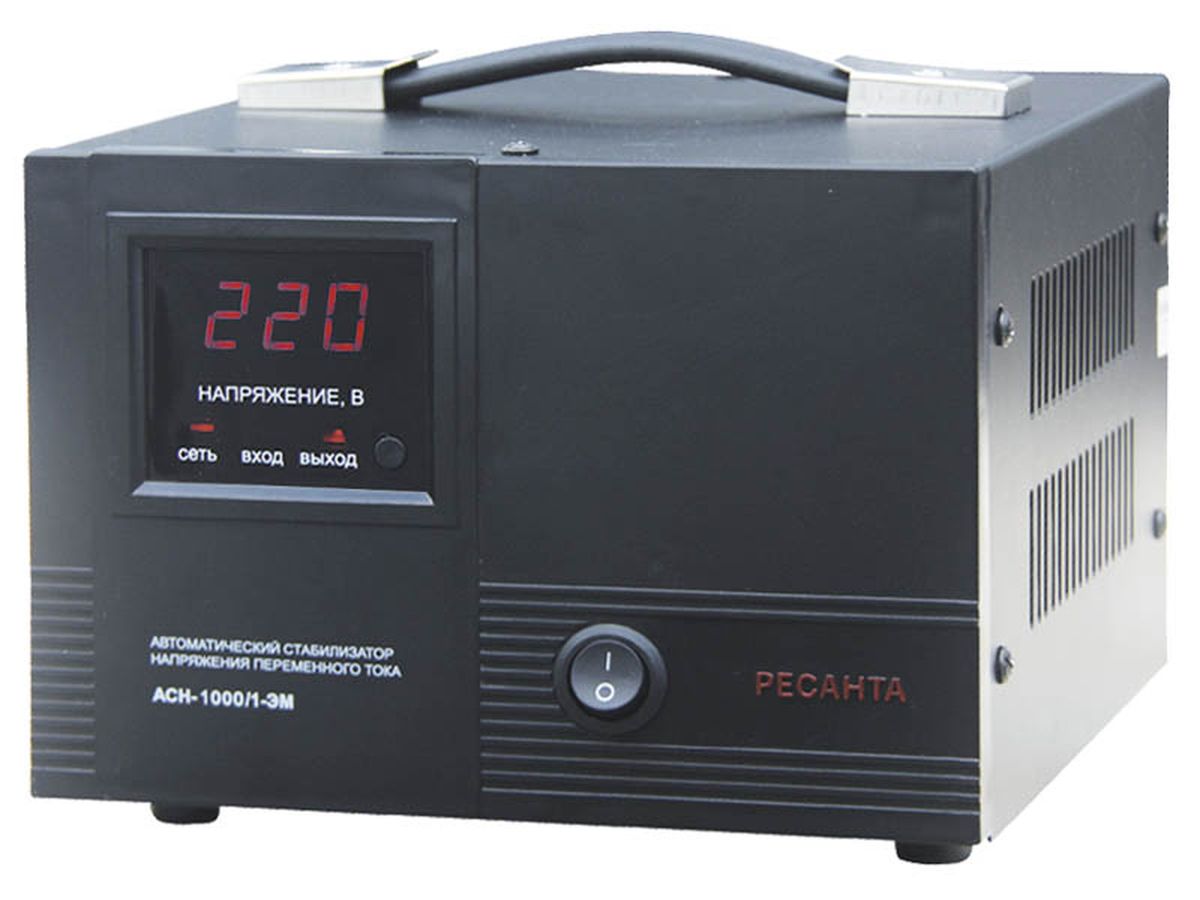

Для стабильной работы всех устройств рекомендуется пользоваться стабилизаторами напряжения.
Оптимальный ток утечки УЗО должен составлять 30 мА. Если больше – тогда защита будет неудовлетворительной. Если меньше – будут ложные срабатывания, вызванные большой чувствительностью датчика.
Для бытового пользования рекомендуется применять автоматы с маркировкой С. Для розеточной сети желательно брать автомат С16.
Оптимальный класс УЗО – А. Устройства группы АС не всегда могут работать корректно.
На защите лучше не экономить. Покупайте только качественные приборы от известных производителей. Помните, что стоимость самого дорогого дифавтомата будет гораздо ниже цены новой стиральной машины.

Теперь выбранный прибор нужно подключить.

Отжим белья

Как программа стирки и полоскания закончена включается программа отжима белья (при условии, если она у вас не выключена). Принцип работы отжима белья основан на законах физики: барабан раскручивается до больших скоростей (обычно это 800-1600 об/мин на разных стиральных машинах). Центробежная сила начинает выталкивать белье наружу прижимая его к барабану, вместе с этим и выталкивается вся вода, находящаяся в белье. Если же самому белью за приделы барабана деться некуда, то вода через дырочки в барабане выходит за его приделы в бак, где стекает на дно бака и откачивается помпой в канализацию. Соответственно, чем выше скорость отжима, тем больше воды выйдет из белья и белье будет суше.

Как вы понимаете, белье раскручиваясь в барабане создает дисбаланс, образуя принцип эксцентрика. Для того, чтобы машинка сильно не вибрировала, на баке устанавливаются тяжелые противовесы, которые компенсируют эту нагрузку.

Скорость отжима белья на разных программах может быть разной, для деликатных тканей отжим будет на меньших оборотах или вовсе отключен, на тканях не требующих особого ухода, отжим будет максимальным. Все эти параметры задаете вы, выбирая программу стирки вначале.

Дифф не может быть однополюсным по определению.Он должен сравнивать токи фазы и нуля. При наличии разницы — дифферента (different — разный, англ.), должен отключаться. Так, что два полюса минимум.

Есть в одномодульном исполнении диф. автомат, например фирмы ETI KZS-1M

Оставить комментарий Отменить ответ

Бестопливный генератор — способ заработать на безграмотности

Плюсы и минусы вертикальных ветрогенераторов, их виды и особенности

Ветряк для частного дома — игрушка или реальная альтернатива

Power Bank с солнечной батареей — расчет на безграмотность

Как выбрать солнечную панель — обзор важных параметров

Post Views:
11

Окончание стирки

После того, как все программы стирки, полоскания и отжима закончены, машинка заканчивает программу. Но перед этим делает несколько вращений барабаном, чтобы белье равномерно распределилось по барабану. Машинка останавливается, но дверцу открыть у вас не получиться. Замок имеет блокировку, которая снимается через 1-2 минуты после окончания программы. По прошествии этого времени замок люка разблокируется и нам можно доставать вещи из машинки и идти их развешивать.

Если дверца вашей стиральной машинки не открывается после окончания стирки, то читайте как разблокировать дверцу стиральной машинки по этой ссылке.

Мы описали принцип работы стиральной машины автомат достаточно просто, с точки зрения простого обывателя не вдаваясь в технические подробности. Прочитав эту статью вы поймете общие принципы и будете знать, как работает стиральная машина. Если вы хотите более подробно углубиться эту тему, то прочитайте об устройстве стиральной машины на нашем сайте.

Производители моделей с разборными баками

Как правило, все старые стиральные машины имеют разборный бак. Под «старыми» подразумеваются агрегаты старше 5 – 10 лет. У современных моделей такое преимущество встречается все реже и реже.

Держит позиции белорусская фирма ATLANT. Все их образцы, невзирая на материалы, из которых сделаны внутренности машины-автомат, могут успешно разбираться. Поддерживает их в этом корейский производитель LG, но с небольшой оговоркой: некоторые модели хоть и развинчиваются, но подшипники поменять, как говорилось выше, все же нельзя. Однако это компенсируется дешевизной замены всего заднего полубака в сертифицированном сервисе.

Многие фирмы успешно перешли на монолитные пластиковые емкости, но также продолжают выпускать марки с металлическими разборными баками. К ним относятся:

Samsung;
Electrolux;
AEG;
Gorenje;
Siemens.

В стиральных машинках «Bosch» бак встречается двух видов, независимо от материала изготовления. В серии WAA он не демонтируется, тогда как серия WAE предоставляет такую возможность. Машина Bosch WLG серии имеет оба вида моделей.

Список брендов, у которых бак уже не разбирается, выглядит так:

Indesit;
Ariston;
Candy;
Whirlpool;
ARDO;
Beko.

Для чего оно нужно

Основное требование при установке УЗО на стиральную технику

Прежде чем рассказать о том, для чего необходимо УЗО, определимся с теми устройствами защиты электрических цепей, которые необходимо иметь в каждом доме. Непосвященные в основы электрики люди могут путать УЗО с автоматическим выключателем, который еще по-простому называется автоматом. Этот выключатель является аналогом хорошо всем известной электрической пробки с плавкой ставкой, которая перегорала в случае превышения током определенного значения. Однако в отличие от пробки, этот прибор многоразового использования и после того как он срабатывает, при включении тумблера снова готово к работе.

Обычно этот автоматический выключатель выбивает подачу тока при коротких замыканиях, которые чаще всего происходят при нарушении целостности изоляции в проводке и замыкании нуля и фазы. Таким образом, когда автомат срабатывает, происходит защита проводки или электрической начинки бытовых приборов от повреждения и выгорания, а жилого помещения от возможного пожара. Бытовые автоматы для жилых помещений с множеством электробытовых приборов должны быть рассчитаны на ток не менее 16 ампер. Если же в квартире имеются электрическая плита, посудомоечная и стиральная машина, электрический водонагреватель и другая техника с большим энергопотреблением, то может потребоваться автоматический выключатель на 25 ампер и более.

Схема пуско-наладки стиральной машины

Рассмотрим типичный случай со стиральной машиной при включении ее в обычную однофазную сеть без заземления. Представим, что по одной из причин (от старости, износа или механического воздействия) на каком-то фазном проводнике произошло повреждение изоляции, в результате чего фазное напряжение попало на металлический корпус стиральной машины. На работе стиральной машины по выполнению стирки это никак не отразится и ее поведение не вызовет никаких подозрений. Но, если человек случайно коснется одновременно ее металлического корпуса и любого токопроводящего предмета имеющего выход на заземление, например, водопроводного смесителя или батареи отопления, может произойти поражение электрическим током.

В лучшем случае человек испытает неприятные ощущения, укус током. В худшем не исключена остановка сердцем. Токи, протекающие при этом через тело, будут достаточно малы и не достигают той величины, при которых выбивает автомат защиты. Ведь для смертельного поражения человека током достаточно его величины в 50 мА, а автоматы защиты рассчитаны на ток в 16 и более ампер. Чтобы избежать таких случаев, необходимо поставить УЗО.

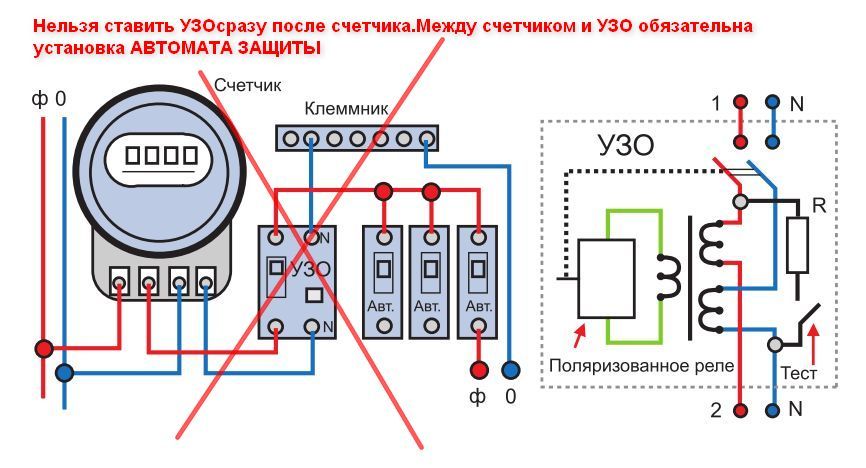

Нельзя подключить УЗО без дифавтомата

УЗО включается последовательно в одну цепь с потребителем (микроволновой печь, стиральной машиной и так далее) и измеряет разницу величину тока, на входе и на выходе. В идеальном случае эта разница должна быть равна нулю. Другими словами, сколько тока зашло, столько и вышло. По этой причине эти устройства еще называют дифференциальным автоматом. Название происходит от английского глагола Difference, что означает разница, отличие. Если же обнаруживается разница, значит, есть ток утечки.

Когда величина тока утечки достигает значения, на срабатывание которой рассчитано УЗО, оно выбивает подачу тока за доли секунды, исключая смертельное поражение человека. Для человека опасны токи величиной более 50 мА, о чем говорилось выше. Поэтому для защиты жизни используют устройства с током утечки не более 30 мА.

Вернемся к вышеупомянутому случаю со стиральной машиной, включенной в обычную однофазную сеть без заземления. При касании человеком корпуса такой машины, находящегося под напряжением в результате пробоя изоляции, устройство отключит ее от сети при обнаружении тока утечки, проходящего через тело человека.

Совсем по-другому будет обстоять дело в том случае, если имеется цепь заземления. При возникновении пробоя напряжения на корпус стиральной машины, ток будет идти по цепи фаза-земля. Поэтому УЗО сразу выбивает цепь питания, обеспечивая тем самым безопасность.

Особенности разборных баков и отличия от неразборных

Официальная политика сервисных центров по ремонту стиральных машин запрещает замену подшипников в цельнолитых емкостях для стирки. Согласие на подобную процедуру влечет за собой риск заплатить как минимум двойную цену, так как шансы на удачный исход ничтожно малы. Ведь восстановить герметичность резервуара очень сложно. В большинстве случаев такого саморемонта хватает на несколько стирок. В итоге приходится менять узел полностью, как и предусматривал производитель.

Цельнолитые баки начали устанавливать на машины несколько лет назад. В таких моделях многие металлические детали заменены на пластиковые. В частности, речь идет о монолитных емкостях, имеющих даже пластмассовый барабан.

Аппарат с разборным баком не нужно везти в мастерскую. Провести демонтаж с последующей заменой подшипников по силам любому «домашнему» мастеру. Открутить несколько специальных болтов, отвечающих за герметичность, и разъединить емкость на две половинки сможет даже пользователь машинки, не вызывая человека из сервиса.

Полезно! На некоторых марках стиральных машин, имеющих разборную конструкцию бака, разработчики не предусмотрели доступ к подшипникам из заднего полубака. Поэтому, при возникновении такой необходимости, его придется менять целиком.

Производители мотивируют свое предпочтение цельнолитых пластиковых баков поиском более простых путей при ремонте агрегата. Но и не забывают упомянуть об экономической выгоде: изготовление емкости из пластика намного дешевле, чем из металла. Также к недостаткам разборного бака можно отнести вес и шум при работе машины: у полностью металлических изделий и то и другое намного больше. Это часто влечет скорейшую разбалансировку такого громоздкого узла.

Какой нужен дифавтомат?

Делая выбор, обращают внимание на такие параметры:

Мощность. Соотносится с мощностью сети (одно- или трехфазной).
Напряжение. Для однофазной сети — 220 В, для трехфазной — 380 В.
Номинал. В бытовых сетях лучше всего ставить автоматы, имеющие в маркировке букву «С». Для сети с розеткой предпочтительнее вариант С 16. Иногда берут тип С 25.
Встроенный защитный отключатель. Какой выбрать автомат для стиралки? Рекомендуется брать А-класс. Есть еще с АС-классом, но этот вариант не так хорош для мощной нагрузки.
Дополнительная защитная автоматика. Отсутствие защиты от обрыва провода — ноль, вызовет несрабатывание УЗО при неисправности одного из проводов.
Ток дифференциального отключения. Лучший вариант — 30 мА. Есть на 10 мА — более дорогие, их использование не рационально.

Дифавтоматы, созданные для токовой защиты, также отключают нагрузку при появлении дифференциальных токов. Последние могут появляться во время пробоя изоляции на корпус — тогда токи, втекания и вытекания, неодинаковы. При появлении этой разницы прибор разрывает цепь и поражение током исключается. Если человек коснется токоведущих частей, электроток, протекающий через него, не успеет вырасти до опасной величины в 0,1 А.

Как устроен УЗО автомат?

Благополучие бытовой техники в наших жилищах зависит зачастую от изношенных электрических подстанций, которые не рассчитаны на большие нагрузки. Достаточно одного скачка напряжения, чтобы одним махом лишиться всех приборов, запитанных от электросетей. Чтобы спасти стиральную технику от капризов электросетей, ей предоставляют отдельный УЗО. Состоит он из:

корпуса;
трансформатора;
механизма разрыва цепи;
механизма самодиагностики;
электромагнитной отсечки — она есть в моделях последнего поколения.

Срабатывание происходит при критических нагрузках, автомат, размыкая цепь, прекращает прохождение электротока — человек и техника в безопасности.

Опасная ситуация произойдет, к примеру, если человек дотронется до оголенных проводов или при попадании на него воды. Автоматика, сработав, предотвращает поражение электротоком и поломку дорогой техники. Датчик может срабатывать многократно, и менять его, в отличие от предохранителей, не нужно.

Назначение УЗО и дифавтоматов

Чтобы понять, почему именно УЗО или дифавтоматы необходимо использовать для защиты цепей ванной комнаты, необходимо знать их принцип работы и задачи, которые они призваны выполнять.

УЗО или дифавтомат, в отличие от автоматического выключателя, работает по току утечки, который возникает при нарушении внешней изоляции проводника или при возникновении проводимости материалов, которые по своим свойствам являются диэлектриками.

Как диэлектрик может проводить электричество? Такое случается, если, например, поверхность материала увлажнена или материал пористой структуры напитан влагой. А эти состояния, как раз и характерны для предметов, находящихся в ванной комнате.

Автоматические выключатели будут срабатывать только при замыкании между фазой и нулем, то есть, когда, например, вода попала в электроприбор или розетку и закоротила оба проводника. Однако для организма человека гораздо опаснее тот случай, когда возникает разность потенциалов между фазой и «землей».

Такое может случиться при пробое фазного контакта на корпус прибора, что может быть следствием проникновения воды внутрь корпуса. До момента касания корпуса человеком напряжение не возникнет. И автомат и УЗО останутся включенными.

Но при касании возникнет напряжение, и вероятность его появления увеличивается из-за того, что пол или стены в ванной комнате тоже могут быть увлажнены, что увеличивает их проводимость.

Вот в этом случае автомат, в отличие от УЗО, останется включенным, потому что проходящий через организм ток, вряд ли превысит номинальный, при котором отключается автомат.

Стоимость замены при выходи из строя

Нет ничего вечного, все со временем ломается, повреждается и выходит из строя. То же самое и здесь любое электрооборудование со временем, может повредиться и выйти из строя.

Допустим, что у нас из строя вышло УЗО или автоматический выключатель. Первое, что необходимо сделать, это произвести замену одного из этих элементов.

Теперь представим что неисправен дифавтомат, а вернее та функциональная часть дифавтомата, которая отвечает за защиту от сверхтока (например, проблема в тепловом расцепителе и он постоянно отключается при малых нагрузках). А защита по утечки тока проверкой кнопкой «ТЕСТ» не показала проблем, то в таком случае полной замене подлежит весь АВДТ, а это по деньгам выходит гораздо дороже, нежели менять каждый модуль по отдельности.
