Ливневая канализация в частном доме

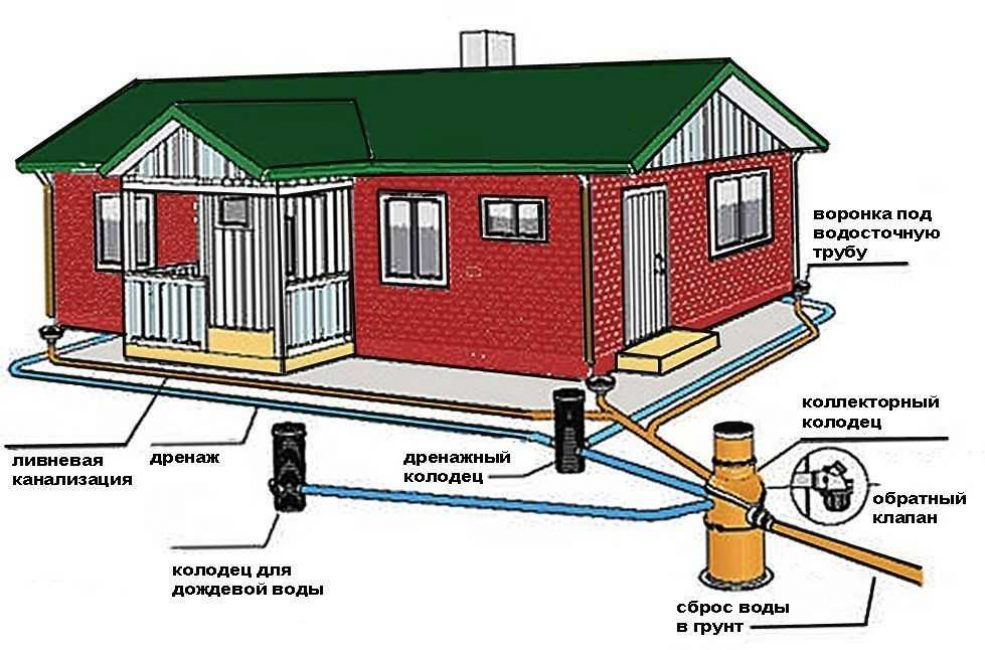

Ливневая канализация

Ливневая канализация помогает избежать затопления участка и строений на нем в случае осадков. Система отведения дождевой воды состоит из:

1. Водостоки с кровли. Это желоба, которые собирают влагу от осадков и через воронки на своих концах сливают ее в сточные трубы

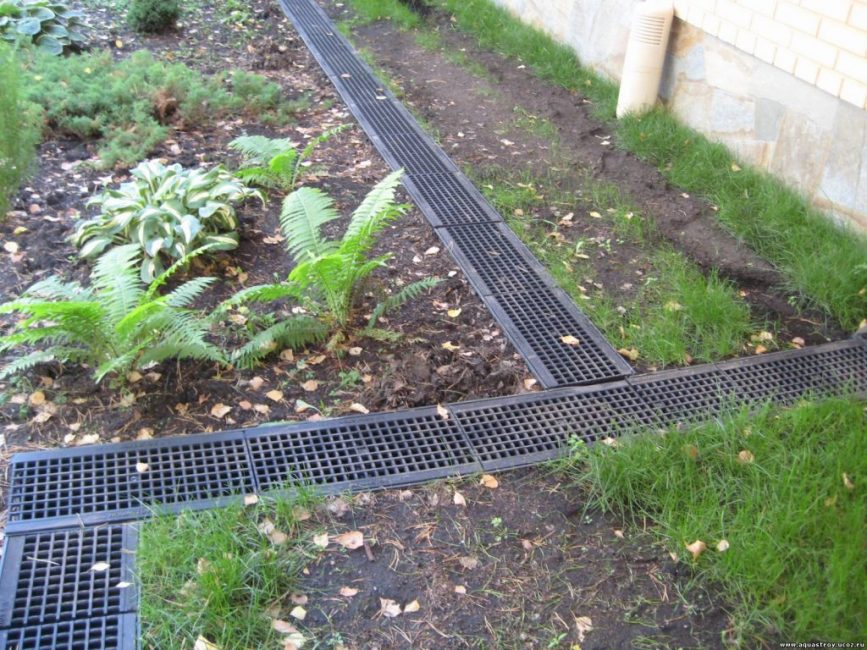

2. Водные дорожки на грунте или в бетоне. С водосточных труб вода попадает в эти воронки и по ним течет до места сбора. Подобные дорожки нужно делать под небольшим уклоном, чтобы воде было легко стекать
3. Места для сбора и вывода осадочных вод

Есть три вида ливневой канализации:

1. Наземная. Рвы, канавы и места водоотведения располагаются над поверхности. Применяется в основном в случае, если объем осадков небольшой и есть архитектурная возможность расположить канализацию
2. Подземная. При подземной системе, все дренажные элементы, кроме надомных, скрыты под слоем грунта
3. Комбинированная. При комбинировании систем часть сооружений оставляют над землей, а часть прячут под грунт

Когда вы подобрали вид ливневой канализации, можно приступать к ее строительству.

Монтаж системы отведения дождевых вод

Ливневая канализация

1

Проектный этап. Проектировать ливневую канализацию можно отдельно от основной и совместно. Необходимо примерно понять какой объем вод нужно будет отводить от участка. Можно обратиться на сайты метеорологических служб и посмотреть статистику за прошлые года.

2

Далее покупайте необходимые материалы и можно приступать к монтажу. Первой устанавливаете водостоки с кровли. Далее монтируйте водные дорожки и канавки. Лучше делать это одновременно с укладкой, мощением дорожек на участке.

Водные дорожки можно уложить в траншеи. Выкапываете траншею длиной 10-15 сантиметров. На дно засыпаете мелкий щебень или декоративный камень. Поверх укладывать трубы и каналы. Далее система тестируется.

Канализация требует также осмотра, ухода. Ниже рассмотрим обслуживание систем отведения я воды, стоков.

Установка

Для того чтобы правильно установить насос для канализации в квартире, достаточным является выполнение рекомендаций инструкции. Для установки принудительной канализации понадобится минимум инструментов и помощь специалиста для подведения энергопитания (если такого не имеется) к месту монтажа. Есть некоторые особенности:

1. Установка принудительной канализации должна обеспечивать воздушный зазор между корпусом сололифта и стеной помещения, находящимися рядом трубами или санустройствами. Достаточно одного сантиметра, чтобы вибрация от работающего оборудования не передавалась. Если это условие не выполняется, то в месте касания можно установить войлочную или поролоновую прокладку либо прокладку из пористой резины.
2. Сололифт желательно установить на коврик, поглощающий вибрации, например, виброизол.
3. Если канализационное оборудование устанавливается в нише, то её нужно снабдить дверцей, для возможности обслуживания.
4. Трубы, подводящие стоки от сантехустройств, должны идти к прибору с уклоном не менее 2%.
5. Стыки труб обмазывают герметиков.
6. При монтаже не упустите установку обратного клапана.
7. Соединения всех узлов канализационной сети должны быть правильно установлены и герметичны. Их можно дополнительно проверить перед установкой принудительного канализационного оборудования, ведь канализация из самотечной превращается в напорную.
8. Если отходы на выходе поднимаются вверх, то рекомендуется в нижней части вертикального участка предусмотреть возможный слив.
9. Насос для принудительной канализации рекомендовано подключить к отдельному автомату с УЗО.
10. Установку необходимо заземлить, для этого применяют трёхпроводную розетку с действующим заземлением.
11. Для соединений напорной трубы нужно использовать резьбовые металлические хомуты.
12. Запрещено использовать для канализации гофру. Для выпусков рекомендуются трубы из жёсткого пластика или меди. Также рекомендуется применять неразъёмные жёсткие фитинги.

Этапы устройства канализации в частном доме

Если бы вы хотели самостоятельно провести монтаж канализации в частном доме, подключившись к центральной системе, то следует предпринять следующие шаги:

1. необходимо воспользоваться услугами геодезиста для составления ситуационного плана вашего участка, включая план самого дома и разметку пути, по которому будет проложена канализационная линия;
2. оформите в соответствующей организации заявку на разработку технических условий отвода сточных вод на вашем участке;
3. данные технические условия должны быть переданы специалистам по проектировке, которые разработают проект по вводу в центральную систему канализации. Готовый проект необходимо отдать на утверждение архитектору и в службу водоканала;
4. архитектор должен выдать разрешение на проведение работ конкретной организацией;
5. необходимо также получить согласие ваших соседей на проведение вблизи их жилищ работ по подключению к центральной канализации;
6. если в процессе работ предусмотрено разрушение дорожного покрытия (в случае прохода трассы через него), то необходимо получить соответствующие разрешения в автоинспекции, а также в дорожно-эксплуатационной службе;
7. перед тем, как вводить линию в действие, необходимо предупредить эксплуатационную службу водоканала;
8. по завершении работ монтажа канализации эксплуатационная организация должна принять готовый проект и подписать с вами договор, регулирующий прием от вас сточных вод.

При укладке канализационных труб следует помнить, что труба должна пролегать на глубине 1200мм от дома, а наклон должен составлять приблизительно 5 мм на одни погонный метр.

Ливневая канализация – подключение к городской ливневой сети

Многие владельцы частных коттеджей хотели бы отводить со своих участков дождевую воду совместно с бытовыми стоками. Технически это совершенно несложно, однако направлять дождевую воду в канализационные колодцы строго запрещается.

Такой способ может легко привести к переполнению колодца, благодаря чему большое количество нечистот выйдет наружу. Поэтому, для освобождения участка от скопившейся дождевой воды необходимо осуществлять не только монтаж канализации в частном доме, но и  подключение к центральной или городской ливневой канализации. Так как ливневая канализация обладает гораздо большей пропускной способностью, то и потоки дождевых вод не создадут для нее чрезмерной нагрузки. Труба с дождевыми стоками может вести напрямую в коллектор.

Имейте в виду, что при сильных ливнях вода может пойти по сточной трубе обратно, поэтому подключаясь к центральной системе ливневой канализации, необходимо установить и обратный кран.

Монтаж автономной ливневой канализации в частном доме

Наиболее практичным способом является устройство на участке специальной ямы с резервуаром для стока дождевой воды. Подобная система может использоваться и в качестве локальной канализации для дачи. Резервуар находится в почве, а потому происходит естественное охлаждение, препятствующее размножению бактерий. Затем прокладывается водосток, по которому дождевая вода с крыши дома будет попадать в резервуар. Желательно также поставить специальную решетку, которая будет работать в качестве фильтра и не пускать в резервуар листья, ветки и прочий мусор.

Накопившуюся в резервуаре воду можно затем использовать, например, для полива.

Виды канализационных систем для частного дома

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

• Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
• Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
• Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Как выбрать уклон

Чтобы определить какой должен быть минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений. Например, информация в справочниках представлена вот в таком виде как на рисунках ниже:

Таблица: необходимые уклоны и диаметры труб для слива
Таблица: уклоны отводных труб в квартире

Минимальный и максимальный уклон канализации на 1 метр погонный по СНиПу

Ниже представлена картинка, на которой показаны, минимальные уклоны в зависимости от диаметра на 1 метр погонный трубы. Например, мы видим, что для трубы диаметром 110 – угол уклона 20 мм, а для диаметра 160 мм – уже 8 мм и так далее. Запомните правило: чем больше диаметр трубы, тем меньше угол уклона.

Примеры минимальных уклонов канализации на 1 метр по СНиП в зависимости от диаметра трубы

Например, уклон для трубы диаметром до 50 мм и длиною 1 метр нужен 0,03 м. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы.

Важно: Максимальный уклон для канализационных труб не должен превышать 15 см на 1  метр (0,15). Исключением являются участки трубопроводов, длина которых меньше 1,5 метра

Другими словами, наш уклон всегда лежит в диапазоне от минимального (представленного на картинке выше) до 15 см (максимального).

Уклон канализационной трубы 110 мм для наружной канализации

Предположим, нужно рассчитать оптимальный уклон для распространенной трубы 110 мм, которая используется в основном в системах наружной канализации. Согласно ГОСТ уклон для трубы диаметром 110 мм составляет 0,02 м на 1 метр погонный.

Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Калькулятор расчет уклона канализации для частного дома

Предлагаю вам протестировать онлайн калькулятор расчета уклона канализационных труб для частного дома. Все расчеты носят примерный характер.

Под диаметром трубы понимается диаметр трубы, которая ведет сразу в сливную яму или общую систему канализацию (не путать с фановой).

Хитрости проектирования

При самостоятельном проектировании внутридомовой канализации важно не забывать о том, что требуется устанавливать ревизии ближе к изгибам. Во время эксплуатации канализационной системы на изгибах трубы часто образуются заторы, прочистить которые не всегда возможно с помощью химически средств

В таких случаях используются ревизионные окна, которые позволяют прочистить трубу специальным инструментом.

Избежать образования затора можно также сокращением количества изгибов. Именно для этого и необходимо предварительное проектирование. На данном этапе можно пересмотреть направление и количество примыканий, что позволит снизить возможность засорения.

При уменьшении угла поворота возможность образования затора снижается почти вдвое. Этот способ не предполагает экономии на материалах. Уменьшение угла поворота возможно при использовании дополнительных комплектующих.

Пример:

1. Вместо колена на 90 градусов, можно использовать 3 по 30 градусов, что увеличит радиус движения воды и снизит вероятность загрязнения.
2. При повороте на 120 градусов, можно использовать 1 колено, которое создаст острый угол. Или можно использовать 2 колена на 90 и 30 градусов. Это приносит увеличение затрат на покупку материалов, но тем самым уменьшает возможность образования аварийной ситуации в системе.

Проектирование является очень важным процессом, который требует повышенного внимания и ответственности. Но чтобы сделать работу правильно необходимо всего лишь придерживаться правил, которые были рассмотрены выше.

Подключение к сетям канализации, какие документы потребуются

Готовый план дома. Обязательным образом, на бумаге должна быть представлена схема прокладки канализационного трубопровода. Данный процесс, осуществляется с помощью компании, которая проводит геодезическую экспертизу.

Все технические условия подключения канализации. Все эти вопросы рассматривается организацией.

Схема, на которой будет указан план, именно по нему необходимо провести подключение канализации. Данный документ обязан предоставить специалист, который проектирует и устанавливает технические функции. Он опирается на основания технических условий, таким образом выдает новый план.

Проект, который подготовлен в водоканале, с их согласованием. Данным процессом занимается архитектурное управление.

Необходимо также запомнить один главный нюанс. Перед тем, как приступить к строительным работам, необходимо взять разрешение у своих соседних жильцов. Они обязаны подписать свое согласие. Если возникнут дополнительные вопросы по поводу трубопровод, которые будут проходить по тем местам, где уже проведены другие электрические или тепловые сети, то в данном случае, необходимо взять другое разрешение. Необходимо потребовать специальный документ в организации. Если владелец не будет преследовать определенных требования, то ему придется заплатить огромный штраф.

Чтобы провести трубопровод до центральной магистрали, необходимо взять разрешение. В том случае, если поблизости расположен колодец. Труба, которая будет проходить по участку до колодца, будет направлена под определенным наклоном и углом. Чтобы определить с точность глубину укладки, необходимо воспользоваться специальными значениями, предоставленными данными в СниП.

Необходимо учесть также один главный совет. Данный вопрос касается наличия существующих поворотов на трассе. Как показано в практике, повороты на трассе не должны существовать, но если вдруг возникнет такая проблема, то необходимо развернуть магистраль на несколько градусов, примерно на 90. Рекомендовано также установить ревизионный колодец. Так как, в этом случае колодец выполняет функцию контроля над данной системой.

Значительную роль выполняет правильная подборка высоты копки траншеи. Необходимо учесть определенные элементы. Диаметр трубы должен быть больше, чем внутренняя. Обычный размер составляет до 250 мм. В основном, используются трубы с диаметром от 150 до 250 мм. После того, как специалист определиться с размером труб, необходимо выкопать дно траншеи. Как только завершится процесс, подушку можно предоставить для укладки трубопровод.

Монтаж сололифта в кухне или ванной

Установить такой принудительный насос можно своими руками без привлечения специалистов. Работы выполняются просто, согласно инструкции к оборудованию.

Для выполнения установки насоса в доме по схеме нужно подготовить такие инструменты:

• Трубы пластиковые нужного сечения и длины в соответствии с планом подсобных помещений и размещения в них сантехнического оборудования (унитаза, раковины, ванны);
• Молоток, зубило и пассатижи;
• Разводной ключ;
• Отвертки и рулетка;
• Строительный уровень;
• Герметик или сантехническая паста (второй вариант лучше).

Работы выполняются так:

• Сначала входящую трубу соединяем с патрубком насоса при помощи переходного колена или напрямую;
• Теперь насос устанавливается на намеченное место и крепится к полу болтами, которые были в комплекте;
• При создании уклона труб необходимо придерживаться нормы — 3 см на 1 метр трубопровода;
• Теперь выходящую трубу также стыкуем с патрубком насоса.
• Осталось подключить агрегат в сеть через УЗО.

Чем септик отличается от выгребной ямы?

Многих интересует, как на даче сделать эффективную канализацию, чтобы сливные воды не только накапливались в выгребной яме, но и частично очищались. Единственный способ сделать посещения ассенизаторов более редкими – вместо выгреба установить септик, заводской или собственного изготовления.

Стоит различать два вида септиков. Одни из них действительно очищают воду до 68 – 97%, потому что процесс очистки происходит под действием анаэробных и аэробных бактерий. Наименьшую степень очистки представляют системы, переработка стоков в которых осуществляется путем отстаивания и действия анаэробов.

Их дополняют фильтрующими колодцами, полями фильтрации, инфильтраторами, выполняющими грунтовую доочистку стоков.

Если в работе септической системы задействованы аэробы, то второй отсек оснащается компрессором для подачи воздуха и специальной загрузкой, необходимой для их плодотворной жизнедеятельности.

Питательной средой для них является взвесь осветленных канализационных стоков, переместившаяся во второй отсек по переливу. Из систем с аэробной очисткой выходит максимально очищенная вода, которую можно сбрасывать на рельеф или в грунт без дополнительной обработки.

После «очистительных процедур» в камере жидкость попадает в фильтрующий колодец, на поле фильтрации или принудительно, с помощью насоса, перекачивается в канаву

Второй вид представляет собой двухкамерный накопитель, в котором первая камера также служит для разделения фракций, а вторая – для фильтрования осветленной воды. Очистка первой емкости происходит с той же регулярностью, что и удаление сточных масс из выгребной ямы, из второго резервуара грязь удаляют реже. Обычно это замена гравийного фильтра, который заменяет дно.

Следует помнить, что в септиках со временем накапливается активный ил, который в дальнейшем можно использовать в качестве удобрений. Содержимое выгребной ямы также можно применять, но при одном условии: если будет соблюдена торфяная технология переработки отходов.

Максимально эффективна станция биологической очистки, но дорогую установку, как уже отмечалось выше, для временного жилья использовать нецелесообразно. Поэтому в качестве образца рассмотрим инструкцию по монтажу септика из готовых бетонных заготовок фабричного изготовления.

Виды принудительных насосов фекального назначения

В соответствии с поставленными задачами современные производители предлагают покупателю несколько моделей оборудования для принудительной транспортировки стоков:

• Оборудование для перекачивания серых стоков высоких температур без включения фекального мусора. В этом случае насос не имеет измельчителя и способен транспортировать горячую, более или менее чистую вод от стиральной или посудомоечной машины, а также от кухонной мойки. Габариты установки достаточно компактны, что позволяет монтировать сололифт непосредственно в кухонной тумбе под мойкой или даже на стене. Насос работает с водой, температура которой не превышает 90 градусов. Такое оборудование актуально для установки в том случае, если кухня или прачечная находятся далеко от центрального стояка.
• Модель насоса для горячих стоков с измельчителем. Это устройство предназначено для перекачивания стоков, температура которых может достигать 95 градусов. Благодаря мощному ножу, встроенному в механизм, сололифт перерабатывает весь фекальный и гигиенический мусор, включая мелкие предметы. Таким образом, установка такой системы принудительной канализации актуальна практически в любом из сантехнических или подсобных помещений частного дома или квартиры. Но и стоимость подобного сололифта в разы выше, чем у предыдущей модели.
• Насос с измельчителем для холодных стоков в доме. Чаще всего именно этот агрегат используют для монтажа за унитазом. Острые ножи измельчителя отлично справляются с любым фекальным мусором. Таким образом, оборудование может работать бесперебойно при условии, что температура стоков не будет превышать 40 градусов. В комплекте к такому насосу идет специальная муфта для качественного соединения системы принудительной канализации с унитазом.

Расчет объема фильтрующих сооружений для канализации дома

Следует понимать ответственность жильцов дома за экологическое состояние места проживания. И во многом оно зависит от чистоты грунтовых вод. Поэтому был разработан ряд документов, регламентирующих водопотребление и водоочистку:

• Строительные нормы и правила 2.04.03.85, регламентирующие устройства наружной канализации частных домов, а также обустройство санитарно-защитных зон при малых защитных сооружениях;
• СНиП 2.04.01.85 для внутренних сетей и водопровода в части определения объема стоков;
• пособие о порядке проектирования систем инженерного обеспечения МДС 40.2.200, где приводятся выкладки по расчету объема стоков в частном домостроении.

Смотреть видео

Главное значение при разработке проекта септика для загородного дома является его рабочий объем, который может быть рассчитан по следующему алгоритму:

• как литраж суточных объемов поступающих стоков, помноженный на время анаэробной их переработки в сутках;
• как суммарное количество жидкости во всех отсеках септика;
• учитывается расстояние от днища емкости до нижнего среза трубы излива;
• из объема нужно вычесть высоту слоя осадка, которая может составлять до 20% глубины емкости, если очистка производится в соответствии с правилами – 2 раза в год, этот показатель можно не учитывать.

Производя расчет своими руками, собственного очистного устройства с окончательной очисткой фильтрацией через грунт, следует учесть, что это реально при расходе жидкости в количестве 3-5 кубометров в сутки.

Если он выше, нужно использовать реакторы SBR или применить сочетанную конструкцию с обработкой как анаэробными, так и аэробными бактериями, не исключая применения аэрации.

Использование биохимических материалов для обработки стоков повышает степень очистки стоков и ускорение их переработки в десятки раз.

Применение биохимической обработки стоков позволяет очищать их до степени в 98%, поэтому такую воду вполне можно использовать для полива огорода и получать при этом прирост к урожаю. Для удобрения почвы можно

использовать иловые отложения.

Правильная эксплуатация

Любое технически сложное изделие может быстро выйти из строя в условиях нарушения правил пользования им. В качестве примера можно привести эксплуатацию погружного насоса на воздухе.

Для такого агрегата перекачиваемая жидкость является охлаждение. Если теплообмен недостаточен ввиду частичной открытости корпуса, двигатель насоса очень быстро выходит из строя.

Смотреть видео

Перед началом эксплуатации фекального насоса нужно внимательно ознакомиться с правилами его применения. Нарушение их чревато отказом от гарантийного ремонта устройства или его замены.

Вентилируем канализацию

Вентиляция канализации в частном доме обеспечивается благодаря подключению фановых труб.

Глубина канализации имеет в данном вопросе не последнее значение.

Фановые трубы соединяются с канализационной системой (септик, обычные трубы) и поддерживают определенное давление.

Если в частном доме нет фановых труб, то при каждом сливе септик будет давать в помещение неприятный запах, причем глубина канализации тут не будет иметь никакого значения.

Расчет удобно сделать и своими руками – если в доме есть канализационные стояки диаметром больше 50 миллиметров, то фановые трубы обязательно нужны, иначе сделать помещение приятным местом для времяпровождения станет в разы труднее.

Правильно наружную часть трубы выводить в такое место, где запахи смогут уноситься ветром и не попадать в частный дом.

Устройство вентиляции подразумевает подключение выходного канала, который прокладывается, как того требует проект дома.

Вытяжная часть стояка, если подключение вентиляции проводится своими руками, выводится через крышу, насос не обязателен. Следите, чтобы ее высота была не менее полуметра.

Если будет использоваться чердачное помещение, то здесь уже стоит говорить о трех метрах. Строительство диктует главное правило: диаметр фановой трубы должен быть таким же, как сточный участок стояка.

Проводя подключение своими руками, следите, чтобы фановое устройство не пересекалось с дымоходом или общей вентиляцией в доме.

Подключение дефлектора делать не нужно, так не будет образовываться конденсат и можно не бояться замерзания.

Подключение дополнительного насоса не требуется – при правильном монтаже септик и вентиляция к нему являются автономными.

Наружная канализация частного дома

Земляные работы

1. Требования нормативов. Расстояние от септика до дома должно быть не менее 5 метров, до колодца фильтрации не менее – 8 метров. Расстояние до полей фильтрации от 8 метров, до … в зависимости от объёма стоков. Обязательна подсыпка песка, (гравия) вокруг трубы с трамбованием или проливкой.

   Сложно даже сказать, что в этой траншее уложено правильно. Для пластиковых труб расстояние между водопроводом и канализацией должно быть не менее 1,5 метра и для питьевой, и для технической воды. Ещё более пикантно выглядит добавка в траншею электрокабеля.

2. Глубина промерзания почвы. Копать глубокие траншеи для стоков загородного дома не очень выгодно. Иногда при высоких грунтовых водах и бессмысленно. Практичное решение – утепление труб. Можно упаковать трубы в утеплитель, можно дополнительно сделать обогрев кабелем для утепления. Нагрев трубы спасает стоки от замерзания, но проблему пучения грунта не решает. Некоторые специалисты предлагают устройство бетонированных лотков.

3. Колодцы для ревизии. Пожелания строительных нормативов — прямая труба от выпуска до приёмника стоков. Это осуществимо не всегда. Требования строительных правил — ревизионные колодцы не реже, чем через 12 погонных метров и на каждом повороте канализационных труб. Часто бетонных колодцев для ревизии не делают, а ставят в канализацию тройники и от них выводят трубы для ревизии на поверхность грунта.

   Поворот канализационной трубы на 90 градусов. Есть колодец, и есть ревизия. Ошибка — такие трубы применяются для внутренней канализации.

4. Уклон. Для трубы диаметром 100-110 мм оптимальный уклон – 2 сантиметра на метр. Трубы большего диаметра применяются для домов, в которых, как минимум, 3 унитаза. Нормативы для уклона у таких труб другие.

Прокладка труб

Самое простое описание процесса – всё сделать по проекту и по строительным нормам. Все другие варианты или ущербные, или полностью нерабочие.

Приёмники стоков

1. Патриархальная выгребная яма не может быть элементом автономной канализации современного загородного дома. За один день она может быть переполнена.

2. Герметические ёмкости для бытовых стоков – с точки зрения экологов идеальный вариант, но раза два-три в месяц придётся вызывать машину для их откачки. Очень дорогой вариант.

3. Септики. Для одноэтажного дома самый доступный вариант. Следует учесть, что система очистки стоков не заканчивается в септике, где осаживаются взвешенные частицы и частично разлагаются органические соединения. Вторая часть процесса — стоки направляются на фильтрацию в почву, где продолжается их очистка и разложение. На бытовом уровне это формулируется так; бактерии съедают органику, а растения впитывают азотные и фосфорные удобрения.

   Двухкамерный септик с дренажным колодцем. Такая система хороша при низком уровне грунтовых вод.

   Для скептиков.

   Из «ПОСОБИЯ ПО ПРОЕКТИРОВАНИЮ АВТОНОМНЫХ ИНЖЕНЕРНЫХ СИСТЕМ ОДНОКВАРТИРНЫХ И БЛОКИРОВАННЫХ ЖИЛЫХ ДОМОВ» Минстроя России.

   «Отведение сточных вод в поглощающий грунт может быть использовано для подпочвенного орошения сельскохозяйственных культур, выращиваемых на участке».

   Внешний вид — газон, хотя он всего лишь прикрывает дренажную систему.

   Оптимальный вариант постройки септика – самый простой: бетон, бетонные кольца, полнотелый кирпич. Гидроизоляция в данном случае не очень нужна. Пять сантиметров бетона действительно пропускают воду (3 литра на м2), но это очень хороший фильтр.

   Главное достоинство многокамерных септиков — их применение значительно увеличивает срок годности дренажных полей и колодцев.

   Дренажное поле на этапе строительства.

4. Всё, что дороже септика. Как правило, это очень дорогие установки, спроектированные на принципах аэрационной очистки стоков. В некоторых (не у всех) степень очистки может достигать выше 90 процентов. Они напичканы автоматикой, компрессорами, насосами и очень зависимы от энергоснабжения. Доводы продавцов – по европейским нормам такую воду можно сливать в водоёмы. По европейским нормам сливать можно, но российские нормативы жестче на порядок (это не оговорка, по многим параметрам жёстче в десятки раз.) Такие отходы по российским стандартам – загрязнения.

   Главное отличие таких очистных сооружений от септиков — здесь биологическую очистку выполняют бактерии использующие воздух. Без притока воздуха очистка прекращается.

   Единственная разумная ниша применения таких агрегатов – высокий уровень грунтовых вод с недостатком места для возведения фильтрационных полей, плюс плотные почвы.

Как подобрать угол уклона – несколько возможных вариантов

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;
2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;
3. Создавать наклон согласно СНиПам, ГОСТам или специализированным справочникам.

На первый взгляд, излишне острый уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до пункта назначения. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Поэтому максимальный уклон трубы жестко регламентирован. Забегая вперед скажу, что он равен 15 см на 1 метр погонный.

Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем.

Совет от эксперта: Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Что нужно знать об укладке труб?

Традиционно линии отвода стоков от таких сантехнических приборов, как раковин, ванн, хозяйственных моек, делаются на основе трубопроводов диаметром 50 мм. Отводящие каналы унитазов требуют большего диаметра труб – 110 мм.

На современном этапе для постройки внутренних канализационных линий традиционно применяются трубы из полипропилена. Однако в зависимости от конкретного проекта и нагрузочных (пропускных) способностей канализационной сети могут использоваться разные диаметры линейных трубопроводов и стояков.

Таблица ниже показывает возможные варианты.

Диаметр трубы-стояка схемы канализации частного дома в любом случае всегда принимается равным или большим относительно самого крупного в диаметре поэтажного отвод

Самотечные трубопроводы горизонтальных линий диаметром 40-50 мм монтируют, соблюдая норму равномерного уклона, равную 0,03 м на 1 м длины.

Самотечные трубопроводы диаметром 85 и 110 мм кладут, соблюдая норму равномерного уклона, равную 0,02 мм на 1 м длины. Максимально допустимый угол уклона при этом не более 0,15 мм на всю длину отдельно смонтированного участка канализации.

Применение сантехнических крестовин и тройников является удобной методикой разводки трубопроводов. К тому же благодаря этим элементам схемы создаётся проходимость с меньшим коэффициентом сопротивления

Непосредственно соединения отводящих линий и стояка выполняются посредством тройников, крестовин под углами 45º или 60º. Исполнение схемы именно таким способом позволяет избежать засорений трубопроводов в процессе эксплуатации.

Схемой канализации загородного дома и квартиры обязательно предусматривается внедрение ревизий (прочисток) в точках линии, где высок риск образования засоров.

Для схемы в частном доме расположение таких элементов схемы показывает таблица ниже:

Список источников

• www.kanalizaciya-stroy.ru
• trubanet.ru
• sovet-ingenera.com
• vodakanazer.ru
• krrot.net
• www.stoydiz.ru
• mr-build.ru
• keilstroy.ru
