Основные узлы в каркасном доме

СОДЕРЖАНИЕ
0
167 просмотров
07 февраля 2020

Узлы верхней обвязки

К обустройству верхней обвязки приступают после монтажа угловых вертикальных стоек. При длине стен более шести метров предварительно устанавливают и промежуточные опоры.

При выполнении работ стоит придерживаться ряда правил:

  • обвязку формируют из двух досок;
  • ряды досок укладывают в шахматном порядке, чтобы стыки не пересекались;
  • для крепления берут гвозди длиной 6 и более см;
  • участки стыковки досок переносят на середину вертикальных стоек;
  • концы досок фиксируют двумя гвоздями.

После монтажа обвязки устанавливают промежуточные стеновые стойки с учетом расположения окон и дверей.

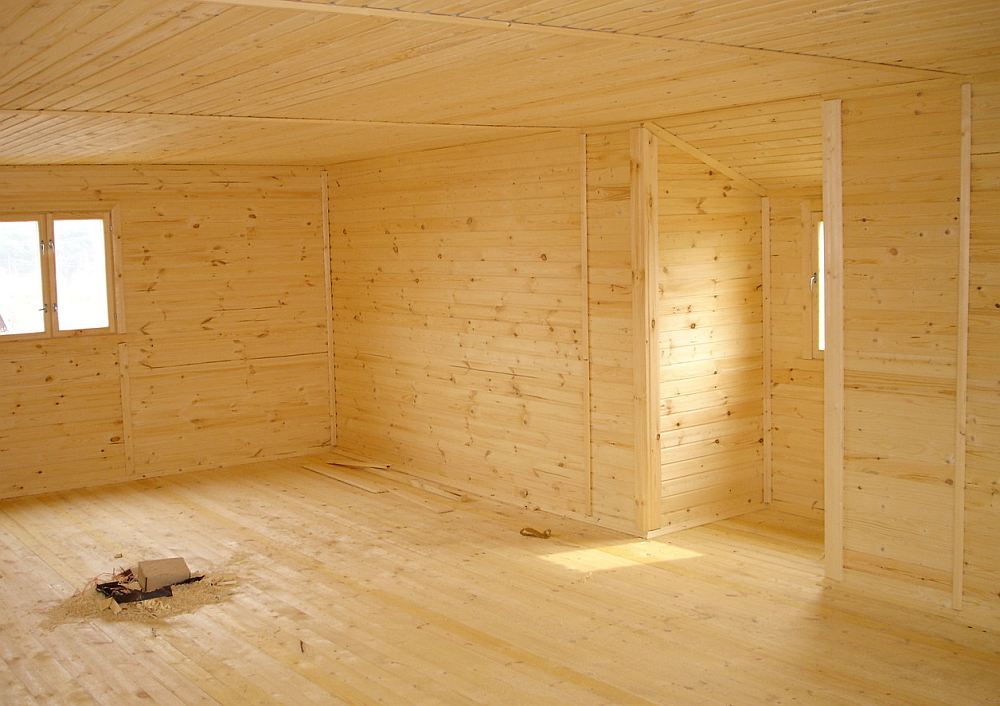

Внутренняя обшивка каркаса

Для внутренней обшивки каркаса могут быть использованы плиты OSB (9 мм) или влагостойкий гипсокартон (12,5 мм). При этом гипсокартон более податливый в работе, но плиты OSB придают стенам дополнительную жесткость. Их применение для внутренней и наружной обшивки избавляет от необходимости ставить укосины.

Ориентированно-древесные плиты для внутренней обшивки монтируют также, как и для наружной. Технология работы с гипсокартоном немного иная. Обшивку им можно делать несколькими способами:

  1. Крепить листы непосредственно на стойки каркаса, предварительно усилив их горизонтальными брусьями с сечением 50х50 мм.
  2. Монтировать по каркасу металлическую обрешетку с шагом 40-50 см.
  3. Крепить гипсокартон на каркас – «американский» способ.

При этом между листами не должны оставаться зазоры. Места стыков впоследствии шпаклюют. Для фиксации обшивки используют саморезы.

Стены, возведенные в соответствии с технологией каркасного строительства, – это хорошая основа для долговечной чистовой отделки фасада и комнат. Будучи уверенными в надежности «скелета» дома, вы сможете с удовольствием окунуться в возможности его декоративного оформления.

Различные методы постройки домов и их сравнение

Современные деревянные дома бывают:

  • Рубленные (применяются бревна);
  • Брусчатые (делаются из цельного бруса);
  • Из клееного бруса;
  • Каркасные.

Бревенчатые дома возводятся из цельных стволов деревьев, что влияет на их стоимость, да и строителю-непрофессионалу, который не владеет навыками постройки этого типа жилья, будет сложно выдержать все требования, применяемые при монтаже бревенчатых соединений.

Цена одного квадратного метра выходит за пределы 10000 рублей, при строительстве «под ключ».

Дома из брусьев (цельных или клееных) – также достаточно дороги, – десятки тысяч рублей за квадратный метр жилой площади. Хотя такие постройки обладают серьезными преимуществами – высокой прочностью, хорошими экологическими свойствами, возможностью изготовления крупных пролетных конструкций.

Самыми доступными для неискушенных в строительстве граждан являются каркасные дома. Для того, чтобы понять принцип постройки и приступить к возведению жилья, достаточно базовых навыков обращения с простым электроинструментом и наличия времени для работы (осуществить все этапы строительства можно за один дачный сезон – 2-3 месяца). Стоимость квадратного метра – 5-10 тысяч рублей.

Например, для временного домика для охоты или рыбалки, находящегося в южных районах, не требуется капитальное утепление стен и перекрытий, а в северных областях будет уместно создать двойной каркас и соответствующую отделку.

При этом возведение каркасного дома подразумевает тщательную проработку всех его элементов, это один из минусов подобных проектов. Ведь при минимуме материалов нужно построить надежное и долговечное жилье, которое не разрушится от сильного ветра и не просядет через год на плохом грунте.

Разновидности каркасно-панельных домов

Немецкие, канадские, шведские, финские и американские разработки в области каркасного домостроения представляют различные способы возведения здания. В основе их лежит принцип экономичности и энергоэффективности. Такие сооружения становятся все популярнее в нашей стране.

Канадская «Платформа»

Метод разработан в Канаде, где очень широко применяется для строительства небольших частных домов. Возведение ведется поэтажно, начиная с устройства фундамента и пола. На готовом основании – платформе – собирают и монтируют стены первого уровня.

Применяют три типа панелей – OSB, ГВЛ. Первые – ориентированно-стружечные плиты из древесного компонента и клея, вторые – гипсоволокнистые листы, армированные целлюлозой. Их крепят к каркасу саморезами.

Перекрытие будет полом второго этажа или чердака. Строительство ведется последовательно. Не требуется применение подъемных механизмов, привлечение большого количества рабочей силы.

После возведения стен монтируют крышу, кровлю, проводят утепление. Устанавливают двери, окна, прокладывают коммуникации, выполняют наружную и внутреннюю отделку.

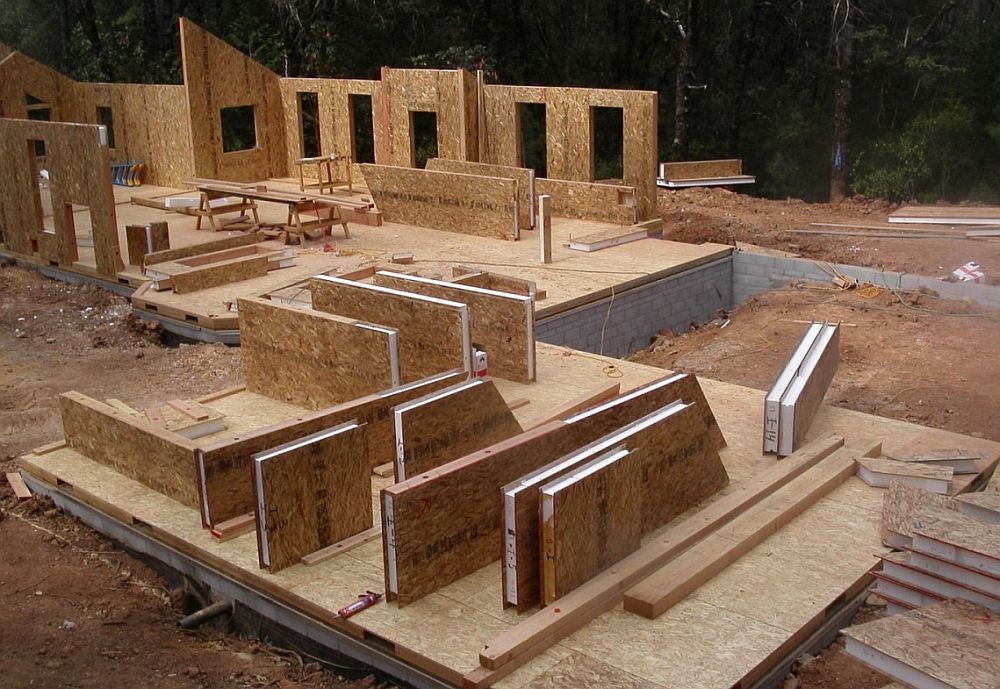

Каркасные дома из СИП-панелей

Конструкционная изоляционная сэндвич-панель состоит из двух влагостойких ориентированно-стружечных плит ОСП и внутреннего слоя из пенополистирола. Строительство ведут последовательно, соединяя СИП-панели между собой замком шип-паз. Крепят их монтажной пеной и саморезами к брусьям толщиной 9 см, заполняя герметиком все пустоты.

Стены имеют низкую теплопроводность. Стандартная панель в 14 см защищает от холода так же, как кирпичная кладка толщиной в 1,5 метра.

Немецкая технология «Фахверк»

Особенность фахверковых систем – наружное расположение каркаса. Решетчатую конструкцию из небольших секторов заполняют полипропиленовыми или минераловатными плитами, сэндвич-панелями.

Каркас изготавливают из клееного бруса. Он прочен, долговечен, хорошо противостоит атмосферным осадкам. Жесткость придают элементы из крестообразных планок, одновременно выполняющие декоративную функцию, – ман, Андреевский крест, вильдерман. Утеплитель надежно защищен влаго- и ветронепроницаемыми мембранами.

Шведская технология

Схема каркасного дома, выполненного по шведской технологии, имеет схожий с традиционным конструктив, но отличается наличием двойной обрешетки.

К раме из деревянного бруса крепят слои наружного ограждения (начиная с внешнего) – фасадную облицовку, ветрозащитную плиту из МДВП, установленную с вентилируемым зазором, базальтовую вату, пароизоляцию.

Следующий слой – контробрешетка, предназначенная для обшивки гипокартоном или другим материалом и прокладки коммуникаций. Установка дополнительного каркаса позволяет избежать повреждения пароизоляции при монтаже труб, проводки, а также уложить еще один перекрестный слой теплоизоляции.

Фундамент, через поверхность которого теряется свыше 5 % тепла, устраивают по технологии УШП – утепленной шведской плиты. На основание из щебня укладывают экструдированный пенополистирол, армирующую сетку, систему обогрева, заливают бетоном. Обязательна теплоизоляция отмостки и цоколя, ее включают в сплошную непрерывную основу УШП. Образуется своеобразная чаша для устройства полов по грунту.

Энергоэффективность такого решения на 25-30 % превышает классические варианты каркасных построек.

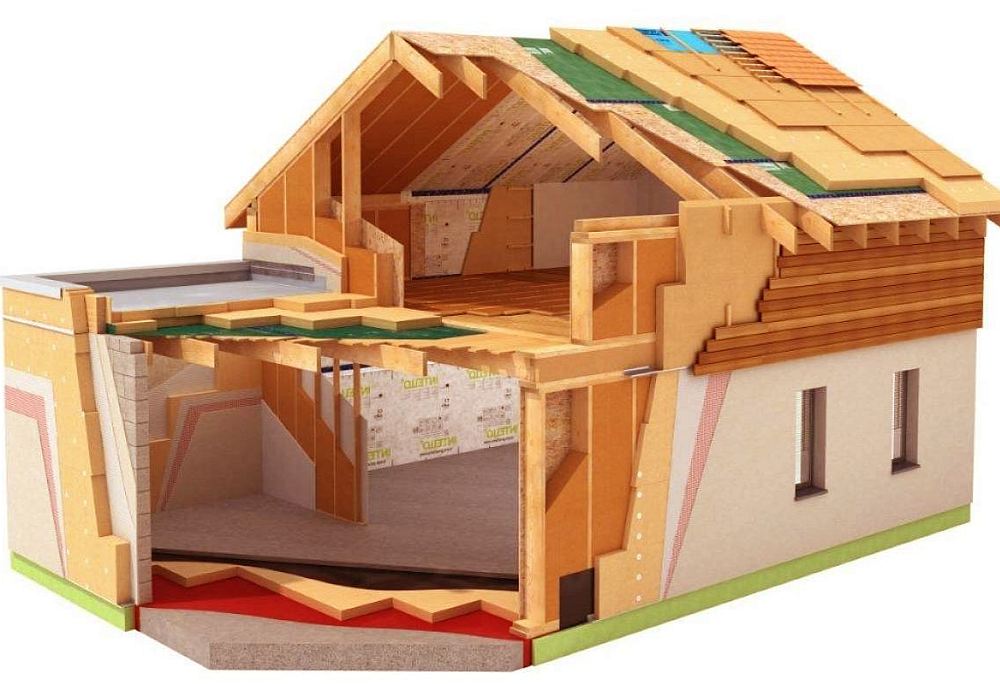

Каркасный дом – своеобразный конструктор. Его схему составляют на этапе проектирования с учетом технологии возведения, вида грунтов, климатических условий

При сборке важно обеспечить жесткость и устойчивость конструкции, надежную изоляцию, применять качественные материалы, крепеж

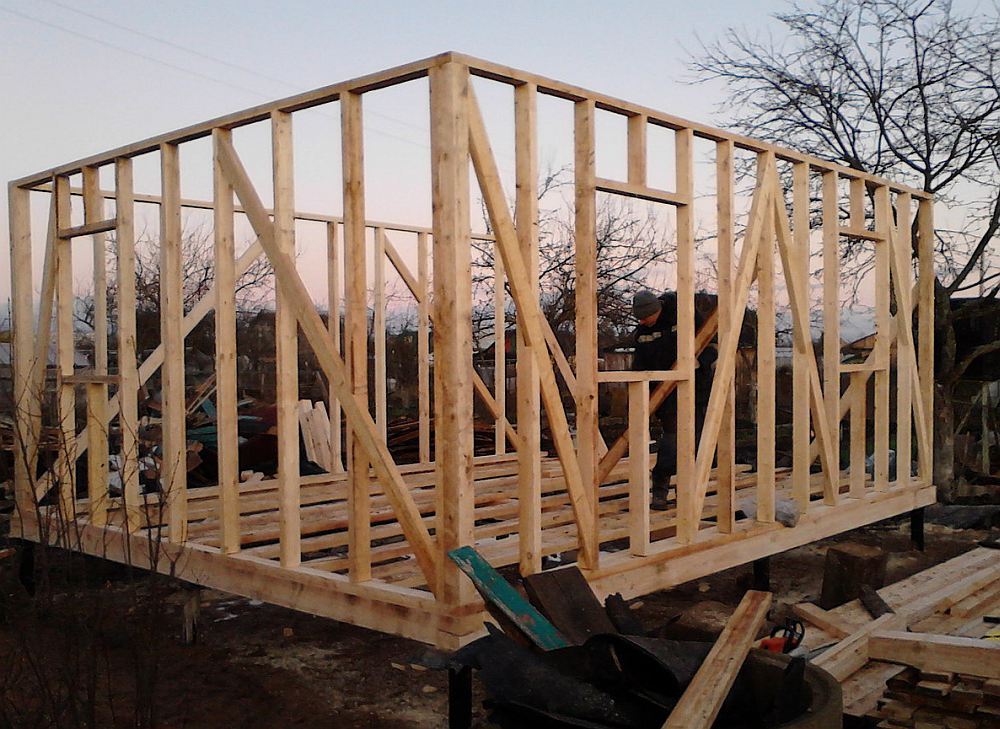

Обеспечение жесткости каркаса

Классические каркасные дома представляют собой сооружения, схема каркаса которых включает элементы:

  1. Верхнюю и нижнюю балки обвязки;
  2. Вертикальные стойки;
  3. Укосины;
  4. Перемычки;
  5. Элементы стропильной системы крыши.

Каркас схематически представляет собой систему из закрепленных стержней, воспринимающих сжимающие, растягивающие и изгибающие нагрузки.

Сечение опорных стоек подбирают по несущей способности. Для наружных стен оно составляет 150х50 мм или 200х50 мм, для перегородок 100х50 мм.

Увеличивать сечение несущего бруса, чтобы разместить утеплитель, нецелесообразно. Гораздо рациональнее заложить теплоизоляцию в 2 слоя – один между стойками, второй по наружной обрешетке с перевязкой. Такая мера поможет избежать потерь тепла через деревянные балки, обвязку, углы, обрамления проемов.

Шаг стоек для одноэтажных домов – 600 мм. Это удобный интервал для укладки базальтовой ваты, крепления ОСП или листов гипсоволокна без подрезки. При большей высоте здания рекомендуется опорные элементы располагать на расстоянии 400 мм.

Оконные и дверные проемы усиливают горизонтальными балками из бруса, уложенного на ребро. Если разрыв более 800 мм, его толщина должна быть не менее 150 мм. Если ригель недостаточно прочный, при его прогибе произойдет защемление оконной рамы. Возможно появление трещин на стекле, фасаде и отделке. Сечение вертикальных стоек увеличивают при передаче точечных нагрузок от конька крыши, крупных проемов.

Внутри каркаса в несущих стенах укладывают горизонтальные перемычки толщиной на 50 мм меньше, чем опорной стойки. Связи увеличивают пространственную жесткость конструкции, служат опорой для верхнего листа утеплителя. Их монтируют в разбежку, заподлицо с внутренней стороны стены.

Для устойчивости каркас укрепляют укосинами или цельной обшивкой. Укосины – расположенные под углом 40-60° доски размером 100х25 мм или 150х25 мм. Верхним и нижним концами их врезают в балки обвязки, крепят по длине к стойкам на 2-3 гвоздя.

Если монтируют плиты жесткой обшивки – ОСП или многослойной фанеры, – установка укосин не обязательна. Листы укладывают с разбежкой швов, чтобы перевязать каркас, повысить его жесткость. Нельзя панели крепить вертикально. Под углами окон устанавливают цельные элементы, а не куски или обрезки. Толщина обшивки – 11-12 мм.

Входная дверь – еще один участок, где важно усилить каркас. Закрывание и открывание приводит к вибрации всей конструкции, разрушению отделки

Боковые стойки дополнительно укрепляют, сращивая две доски, стены обшивают цельным листом многослойной фанеры.

Междуэтажная обвязка предназначена перевязывать каркас, а не идти по кругу. Сначала монтируют брус на пересечениях внешних и внутренних стен, затем на углах, перегородках. Последними заполняют оставшиеся участки.

Выбирают качественный крепеж соответствующей толщины и длины.

Виды каркасных жилых домов

Правильный каркасный дом невозможно построить, если схема составлена без учета типа конструкций и технологии сборки. Для массовой застройки разработаны различные виды жилых зданий:

  1. Каркасные;
  2. Каркасно-панельные.

Помимо этого, в каркасном домостроении применяют комбинированные или видоизмененные системы.

Основа домов – стоечно-балочная рама, воспринимающая нагрузки от стен, перекрытий, кровли, отделки и заполнения проемов. Различия – в порядке строительных операций, скорости сборки, применяемых механизмах и технологиях.

Каркасные дома проекты фото и цены: особенности планировки

Размер проекта каркасного дома зависит от финансовых возможностей и потребностей, количества членов семьи и т.п. Однако каркасные дома, проекты которых доступны, позволяют при прочих равных, за те же деньги заказывать здания больших габаритов. Если средства позволяют, жилище должно быть максимально комфортным, удобным, продуманным, не обязательно огромным. Если средств пока не хватает, то лучше отложить стройку и все хорошенько продумать, нежели торопиться и выбирать пусть и недорогой, но заведомо неудобный для постоянного проживания “прожект”. В противном же случае даже те средства, которые есть, будут использованы нерационально, выброшены на ветер. Стоит напомнить, что реконструкция или изменение планировки – вещи крайне затратные и иногда проще и дешевле все снести и возвести заново, нежели переделывать.

Огромное внимание нужно уделять лестнице. Она способна как быть помпезной, так и выглядеть просто, но самое главное – угол наклона маршей должен быть максимально пологим для удобства и безопасности – ведь не у всех и не всегда есть силы, здоровье и желание подниматься по ступеням с 45 или 60 градусами наклона! 2 марша на этаж лучше 1 – так будет значительно безопаснее при падении со ступенек

Впрочем, последнее время пошла мода на одноэтажные проекты каркасных домов, причем значительных размеров. Понятное дело, что их часто заказывают в исполнении из каркаса, ведь такие здания экономят деньги. Одноэтажные и без того получаются несколько дороже на 1 м кв. по сравнению с двухэтажными – вот на помощь и приходят каркасные проекты. В одноэтажных каркасных домах (проекты фото и цены которых есть на сайте) проблема с лесенкой решена кардинально – её просто нет.

Санузлов в современном жилище должно быть несколько – как минимум по одному на каждом уровне. 3 или 4 или 5 с/у – это нормально для проекта каркасного дома среднего размера или чуть больше среднего (здесь мы не говорим о замках или виллах). Если вдуматься, то стоимость санузлов совсем невелика, места на них в доме от 100, а тем более от 200 квадратных м всегда хватит, а значение они имеют определяющее, тем более в случае большой семьи или частых гостей. То же относится и к кухне – ну не имеет смысл возводить 100-200-300 и более м, если кухонька будет маленькая, как в “хрущевках”. Обычно делают кухню и отдельную столовую, то есть 2 помещения, но располагают их рядом, через удобную широкую арку или проем. Иногда устраивают одну, но очень большую кухню-столовую. Именно в этих помещениях мы проводим больше всего активного времени – на кухне, в столовой, гостиной, с/у, но не в спальне и тем более не в коридорах. Важна ещё прихожая и котельная (проектируется по определенным нормативам, в зависимости от вида используемого топлива, наличия магистрального газа).

Все без исключения каркасные дома, проекты фото и цены которых приведены тут, без вопросов могут быть дополнены террасой или верандой, или же дополнительным крылечком, но его стоимость будет считаться уже как дополнительная опция.

Узлы каркасного деревянного дома

К основным узлам относят системы перекрытия, кровли и стен. Они в свою очередь состоят из подузлов. Рассмотрим подробнее каждый из них.

Узел нижней обвязки

Узлом нижней обвязки называется место крепления обвязочных брусьев к фундаменту. Стыковка осуществляется при помощи фундаментных болтов, хомутов или другим доступным способом. Предварительно перед укладкой брусьев место стыка гидроизолируют.

Стыковка обвязочных брусьев между собой на углах

Еще один конструктивный узел нижней обвязки каркасного дома – место стыка брусьев между собой на углах. Стыковка производится методом «в лапу» или «вполдерева». Для более плотного соединения используют болты или металлические уголки.

Монтаж напольных и потолочных балок перекрытия

Напольные балки перекрытия укладываются с необходимым шагом и опираются в обвязочный брус. Аналогичным образом монтируют потолочные балки.

Монтаж вертикальных стоек

При возведении каркасного дома первыми ставят угловые вертикальные стойки, затем – промежуточные. Здесь выделяют сразу несколько узлов: места стыков вертикальных стоек в углах с верхней и нижней обвязкой, а также соединение стоек с обвязочными балками.

Для закрепления вертикальных стоек в углах делают пазы и в качестве дополнения используют металлические уголки. Крепление промежуточных стоек выполняется аналогично.

Узел верхней обвязки

Брусья верхней обвязки крепятся так же, как бруски нижней. Они стыкуются в углах и со стойками каркасника.

Использование дополнительных «связей»

Чтобы каркас был прочным, его усиливают диагональными и вертикальными подпорками. Хотя такое решение встречается редко. В основном для усиления достаточно OSB-плит, которыми обшивают каркас.

Узлы стропильной системы

Система стропил состоит из большого количества узлов:

  • Узлы опирания стропил на коньковый прогон
  • Узлы опирания стропил на мауэрлат (брус верхней обвязки)
  • Места соединений стропильных ног с ригелем и другими распорками
  • Места соединений стропильных ног с брусьями контробрешетки
  • Соединение обрешетки с контробрешеткой

Стропильные ноги у конька соединяются между собой встык или нахлестом. Для крепления стропил к мауэрлату на них делают вырубки. В качестве ригелей и прочих подпорок используют доски или бруски. Брусья контробрешетки монтируются с тем же шагом, что и стропильные ноги непосредственно поверх них. Обрешетка выполняется из доски, делается разреженной или сплошной в зависимости от того, какой тип кровельного покрытия используется.

Подробнее о том, как выполняется монтаж и прорабатываются узлы соединения каркасного дома, вы можете узнать на нашем сайте.

При планировании дома важно знать устройство каркасного дома, все нюансы строительства, чтобы не появилось никаких неожиданных проблем во время постройки дома. Обладая нужной информацией, будет несложно построить каркасный дом самостоятельно

Об устройстве каркасного дома читайте здесь.

Стены каркасных домов – их устройство и технологии возведения

Возведенные с соблюдением технологии стены – это комфортный микроклимат в доме, широкие возможности по оформлению его интерьера и безопасность.

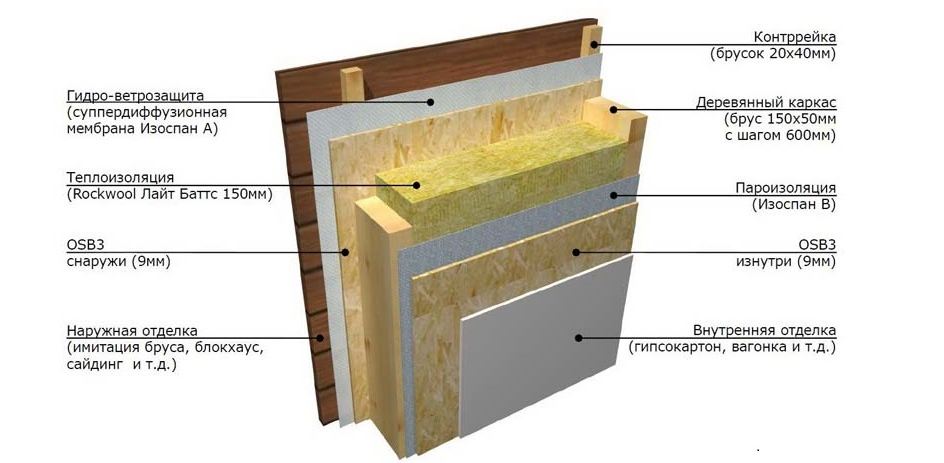

Послойная конструкция стены

Все наружные стены каркасных домов – это «пирог» из различных материалов. Образуют они его следующим образом:

  1. Закрепленный на фундаменте каркас с наружной стороны покрывают материалом обшивки.
  2. Его укрывают слоем гидроизоляции.
  3. Поверх гидроизоляции крепят обрешетку для монтажа фасадного отделочного материала.
  4. Изнутри между стойками каркаса укладывают утеплитель.
  5. Укрывают его пароизоляционным материалом.
  6. Монтируют внутреннюю обшивку стен. Обычно она служит основой для работы с чистовым отделочным материалом.

В результате получается многослойный «пирог» стены, который демонстрирует высокие прочностные и изоляционные характеристики. Однако не всегда имеет место весь комплекс работ. Его полнота зависит от выбранной технологии строительства.

Канадская и финская технологии поднятия стен каркасных домов

Канадская и финская технологии каркасного строительства позволяют возвести жилой дом из экологичных стройматериалов в короткие сроки. Однако у них есть одно принципиальное отличие. Заключается оно в способе поднятия несущих стен каркасного дома.

Финская технология предполагает выполнение всех работ по возведению стен – от монтажа каркаса до пароизоляции – непосредственно на строительной площадке.

Канадская технология позволяет еще больше сократить сроки строительства дома за счет использования готовых SIP-панелей. Обычно они представляют собой «пирог» из двух слоев обшивочного материала и уложенного между ними утеплителя. Толщина панелей и используемые для ее изготовления материалы могут варьироваться.

Обратите внимание! После установки каркаса, его утепления и обшивки чистовым материалом толщина стен для средней полосы России составляет 150-200 мм

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п

Кроме того, обратите внимание на перехлесты второго ряда обвязки

  1. Перехлест в углу – связываем вместе две перпендикулярных стены.
  2. Перехлест по центру – связываем вместе 2 участка одной стены.
  3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

  1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
  2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
  3.  Укосина врезается в каждую стойку на своем пути.
  4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
  5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

Во-первых – очень маленький угол наклона.
Во-вторых, в такой плоскости доска укосины работает хуже всего.
В-третьих, зафиксировать к стене такую укосину сложно.
В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.. Еще один пример, также распространенный

 Это укосина, врезанная в стойки, но не врезанная в обвязки

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Узлы стропильной системы

Конструкция крыши состоит из множества элементов и соединительных узлов, среди которых:

  • фиксация стропил на коньковый прогон;
  • крепления стропил на бруски или доски верхней обвязки;
  • стыковка ригеля и стропильных ног;
  • соединение контробрешетки со стропилами;
  • стык обрешетки и контробрешетки.

Перечисленные крепления выполняют с помощью гвоздей, пластин и уголков из металла.

Для фиксации несущих элементов берут усиленные уголки, изготовленные из закаленной стали. Толщина металла – 3-4 мм.

Конструкция и узлы стропильной системы отображены на фото ниже.

Прочность соединения зависит от качества используемых крепежей и самих конструктивных элементов из дерева. Пиломатериал должен быть хорошо просушен. Влажная древесина дает сильную усадку – существует риск «разрыва» узлов и соединений.

Усиление связей и распространенные ошибки при строительстве каркасных объектов

Некоторые конструктивные особенности системы предполагают использование усиленного крепления. Двойной узел является одним из видов подобного фиксирующего решения. Что это означает, где он применяется? В первую очередь аналогичные вяжущие вариации используются для усиления крепежных связей в местах, на которые ложится дополнительная нагрузка

Неважно, применяются они в конструкции стен или кровли, главное качество, которое они должны обеспечивать — это прочность и неподвижность соединения. Двойной узел подразумевает использование дополнительной подпорки или несущей балки, которая закрепляется в дополнение к уже установленному элементу

Кроме того, стоит отметить типичные ошибки, которые совершают строители при создании стен и кровельных конструкций. В основном все неприятности вытекают из следующих факторов:

  • плохое качество древесины;
  • недостаточное усиление каркаса;
  • отсутствие паробарьера и гидроизоляционного слоя;
  • недостаточное закрепление стоек;
  • ошибки в расчетах.

Каждый из этих факторов может существенно повлиять на конечные характеристики здания. Этот факт только лишний раз подтверждает необходимость тщательной проработки и детального анализа всех этапов строительства.
