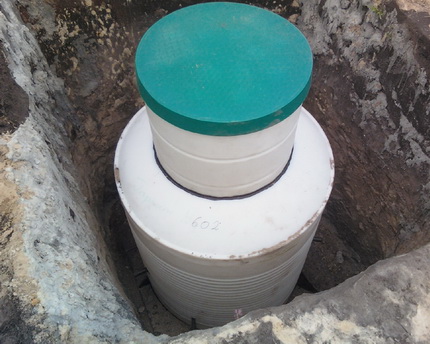

Пластиковый кессон evostok 6мм 955х1500

Выбираем пластиковый кессон для скважины

При выборе модели нужно учитывать ряд факторов:

объем рабочей камеры, на основании чего определяется место установки насосного оборудования и другой техники (гидроаккумулятора, манометров), оголовка скважины внутри конструкции;
габариты: диаметр, высота, размеры горловины;
толщина стенок пластиковой конструкции, наличие ребер жесткости – эти факторы позволяют определить степень надежности камеры;
комплектация: крышка, лестница, резиновая манжета для обсадной трубы.

Кроме того, принимают во внимание уровень промерзания грунта на участке, т. к

от этого может зависеть высота конструкции. Если выполнить монтаж недостаточно крупной камеры, оборудование будет промерзать. Решить проблему может установка удлиняющей горловины.

Пластиковые кессоны различной формы.

При выборе кессона обращают внимание на объем сооружения и его диаметр, т. к

важно, чтобы можно было не только расположить внутри насосное оборудование, но и обеспечить доступ ко всем узлам, если потребуется обслуживание. Нужно осмотреть камеру на предмет наличия неплотностей

Отверстия в корпусе кессона должны быть герметизированы. При отсутствии резиновых прокладок внутрь конструкции будет проникать влага из почвы, кроме того, на этих участках увеличиваются теплопотери, что приведет к снижению температуры внутри сооружения

Нужно осмотреть камеру на предмет наличия неплотностей. Отверстия в корпусе кессона должны быть герметизированы. При отсутствии резиновых прокладок внутрь конструкции будет проникать влага из почвы, кроме того, на этих участках увеличиваются теплопотери, что приведет к снижению температуры внутри сооружения.

При выборе кессона рекомендуется рассматривать модели цилиндрической, круглой формы – в них распределение нагрузки на стенки происходит равномерно. Квадратные и прямоугольные аналоги менее предпочтительно использовать при обустройстве скважины: в них наиболее высокая нагрузка на угловые участки, что приводит к сокращению срока службы конструкции из-за риска деформации.

Применяемые на практике разновидности

Для изготовления кессона может использоваться любой материал, обеспечивающий хорошую герметизацию и достаточную теплоизоляцию внутренней камеры.

Камеры из пластика абсолютно герметичны, легки и удобны в монтаже. Они могут быть самых разных размеров и форм. К сожалению, сделать их самостоятельно практически невозможно

Практика показывает, что чаще всего на оголовок устанавливают кессон из:

Пластмассы. Практичное решение, отличающееся прекрасной герметизацией и небольшим весом, что существенно облегчает монтаж и транспортировку. Недостаточную жесткость конструкции и ее склонность к всплытию компенсируют заливкой установленной на место камеры бетоном по контуру.
Металла, чаще всего стали. Достаточно долговечный и очень прочный вариант. Грамотно изготовленная металлическая камера герметична, она не всплывает и не деформируется. Для предупреждения коррозийного разрушения обязательно требуется качественная гидроизоляция.
Бетона. Очень прочная и долговечная конструкция. Большой вес предотвращает всплытие емкости и существенно усложняет ее транспортировку и установку. Бетон гигроскопичен, поэтому требуется качественная гидроизоляция камеры, иначе влага проникнет внутрь.
Кирпича. Прочный, экономичный и долговечный вариант. Отличается хорошими теплоизоляционными характеристиками, что позволяет не прибегать к дополнительному утеплению. Монтаж кирпичной камеры достаточно сложен, его может осуществить только человек, имеющий навыки кладки.
Полимерпеска. Относительно недорогая, герметичная, прочная, легкая и очень долговечная конструкция. Отличается простотой в монтаже: собирается из элементов, соединяющихся замками системы «паз-шип».

У всех перечисленных вариантов есть свои плюсы/минусы. Для выбора наилучшей конструкции нужно взвесить, что лично для вас будет важнее, например, высокая стоимость или скорость сооружения, долгосрочность эксплуатации или оперативность строительства и т.д.

Желающим сравнить практичность и технические характеристики пластикового и металлического кессона предлагаем ознакомиться с аргументами “за и против” обеих разновидностей.

Описание кессона

Для того чтобы добиться постоянной работы системы, необходимо учитывать особенности климата и продумать все до мелочей. Когда температура внешней среды опускается ниже нуля, вода имеет способность замерзать. Подземные горизонты располагаются ниже уровня промерзания, тогда как насосное оборудование располагается на поверхности, это указывает на то, что жидкость замерзнет при первых же заморозках. Это станет причиной того, что насос немедленно придет в негодность, трубы разорвутся и выйдет из строя система. Исключить эти проблемы поможет кессон. Что это такое, вы сможете узнать, прочитав данную статью.

Упомянутый элемент скважины представляет собой большую теплоизолированную емкость, которая снабжена крышкой. Последняя тоже утепляется. Внутри располагается необходимое оборудование. Помимо прочего, внутрь можно установить насос, а также запорную арматуру, автоматику, фильтры, расширительный бак и измерительные приборы. Лишить скважину кессона можно только в том случае, когда она располагается близко от отапливаемого здания или любой подобной постройки. Этот вариант удобнее, ведь в этом случае вы будете иметь доступ ко всем узлам системы. Однако в данной технологии есть и свои минусы. Они заключаются в том, что оборудование предполагает необходимость наличия достаточно большого свободного пространства, второй недостаток состоит в достаточно шумной работе оборудования.

Особенности монтажа кессона из металла

Монтаж кессона из металла нуждается в заложении основания из литой бетонной плиты, также применения крепежей из анкерных болтов.

Важно! Снаружи камеру оснащают гидроизоляцией. Внутри устройство грунтуют, даже если сталь нержавеющая

Проводят теплоизоляцию корпуса.

Обсадная труба должна проходить через гильзу, приваренную на дне. С боков стены трубы и кабель проходят через втулки.

Как провести работы:

1.роют яму.

2.укладывают подушку из песка, на нее плиту из бетона.

3.обрезают до нужного размера обсадного контура.

4.устанавливают камеру так, чтобы совпали гильза с трубой.

5.окончательно устанавливают кессон.

6.роют дополнительные траншеи, чтобы подвести трубы для воды и т.д.

7.подключают все коммуникации.

8.утепляют и гидроизолируют корпус.

9.засыпают камеру с помощью почвы.

Важно! Лучше рыть дополнительные траншеи после того, как окончательно установят кессон, так легче проводить, связанные с землей оставшиеся работы

Установка бетонного кессона

Если на участке уровень грунтовой воды невысокий, можно установить бетонный кессон. Заранее определите размеры конструкции. Если планируется поставить оборудование только в кессоне, общие размеры камеры должны быть 1,5х1,5, а глубина – 1,8 м.

Порядок выполнения работ:

Обустройте котлован вокруг обсадной трубы.
Насыпьте на дно слой щебня толщиной в 15 см.
На стенки ямы выложите специальную фундаментную пленку. Она предохранит от попадания внутрь грунтовой влаги.
Установите армирующую сетку с шагом 30 см. Она должна находиться в 7-8 см от стенок ямы. Поставьте опалубку (из блоков, досок).
С помощью степлера прикрепите по внутренней части пленку. Она облегчит процесс удаления опалубки после того, как бетон засохнет.
Залейте стенки бетоном до полной высоты. Учтите, что прерывать процесс нельзя.
После высыхания бетона проделайте в кессоне отверстия для водопроводных труб. Используйте гильзы, а после прокладки труб полости заделайте монтажной пеной.
Дно кессона желательно забетонировать слоем не менее 10-12 см. Предварительно установите арматурную сетку. Затем залейте ее бетонной смесью, в состав которой входит щебень, песок и бетон в пропорции 2,5:1:1.

Соорудите крышку. Возьмите прочные доски и скрепите их саморезами. Снизу поставьте доски для опалубки. Залейте всю конструкцию бетоном. При необходимости можно сделать усиление. В этом случае крышку нужно армировать металлическими прутьями с шагом 15 см.

Для утепления бетонного кессона можно использовать обычные опилки. Порядок работы:

Установите вокруг кессона армированную сетку. Зазор между ней и бетоном обеспечит неплохую терморегуляцию.
Поместите на каркас кожух из металла. Он необходим для удержания опилок.
Засыпьте опилки в пространство между кожухом и землей.

Бетонные кессоны можно использовать на территории регионов с мягким климатом. Другое условие – низкий уровень залегания грунтовых вод. Во всех остальных случаях лучше использовать пластиковые или металлические емкости.

Создание герметичной конструкции из металла

Металлические емкости бывают самой разной формы, но ее обычно определяет материал, имеющийся у домашнего умельца в распоряжении. Если планируется сооружение четырехугольной камеры, тогда потребуется 3-5 миллиметровый металлопрокат и арматура или пруток, имеющий сечение 10 миллиметров.

При обустройстве круглой емкости для корпуса задействуют отрезки трубы диаметром 1250 миллиметров, а для горловины – около 600 миллиметров. При выборе формы будущей конструкции, необходимо помнить, что, чем меньше сварных швов, тем вероятность их разрушения меньше

Это очень важно для обеспечения ее герметичности.

Работу по созданию металлической емкости начинают с подготовки котлована. Его выкапывают с учетом глубины кессона для скважины. Дно котлована выравнивают по уровню и на расстоянии 40-50 сантиметров от него обрезают обсадную трубу и временно накрывают ее ветошью или куском пластика.

Подготовленные заранее металлические детали очищают от ржавчины и складывают на настил из досок, чтобы они в процессе работы не стали грязными. Сначала изготавливают дно, для чего подготавливают элемент требуемой формы и вырезают в нем отверстие под гильзу для обсадной трубы. Чтобы ее смонтировать, задействуют двусторонний сварочный шов.

При устройстве кессона четырехугольной формы боковые стенки выкраивают из металлопроката. Материал размечают и вырезают отверстия для ввода трубопровода и кабеля. Соединяют боковые стенки и днище.

Крышку емкости устанавливают на место. Не следует забывать, что сварочные швы, чтобы обеспечить конструкции герметичность, нужно делать только двухсторонними. Потом вваривают горловину, а под вентиляцию – пенал. Гильзы под трубопровод и кабель приваривают к стенкам кессона.

Закрепляют петли, сделанные из арматуры или прутка, предназначенные для крепления строп, а также крышку или люк и приступают к выполнению гидроизоляции. Наружные и внутренние швы полностью освобождают от шлака и несколько раз покрывают их защитным составом. Им же обрабатывают всю конструкцию.

Металлические камеры нужно тщательно гидроизолировать, при этом для наружных работ применяют битумную мастику, а для внутренних – грунтовку, краску и антикоррозийное средство. В случае необходимости кессон утепляют экструдированным пенополистиролом или другим изолятором, главное, чтобы этот материал не был гигроскопичным.

Когда конструкция из металла готова, ее опускают в котлован. Чтобы смонтировать кессон, следует использовать подъемный кран, который оснащен мягкими стропами. Над котлованом размещают деревянные бруски и на них устанавливают емкость

Потом подпорки убирают и осторожно и медленно опускают ее вниз, насаживая на обсадную трубу.

Сооружение, достигшее дна котлована, непременно выравнивают с использованием уровня. В гильзы заводят кабель и трубы. Проверяют качество гидроизоляции. Вновь обрабатывают участки, где при выполнении монтажа она была повреждена. Гильзу к обсадной трубе приваривают, или запенивают, если обсада изготовлена из пластика. Емкость после завершения герметизации места ввода кабеля и труб засыпают грунтом.

Существует много вариантов, как сделать своими руками кессон – из кирпича, бетона, металла, бетонных колец и других материалов. Если все работы выполнены правильно, герметичное сооружение надежно защитит оголовок скважины от промерзания и проникновения грунтовых вод, и тем самым обеспечит подачу чистой воды в бесперебойном режиме.

Какие материалы подходят для обустройства камеры

Для создания кессона на скважину можно использовать практически любой строительный материал:

Кирпич.

Кессон из кирпича

Кладку выполняют обычным способом, при этом толщина стенок и их высота определяется в зависимости от погодных условий конкретного региона. Обычно толщины в один кирпич достаточно для сохранения оптимальной температуры внутри камеры. Если боковые стенки будут тоньше, потребуется дополнительная теплоизоляция сооружения. Преимуществами постройки кессона из кирпича является возможность проведения работ своими силами без привлечения специалистов и дополнительных трат. К недостаткам можно отнести низкий уровень герметичности камеры, что потребует обустройства дополнительной гидроизолирующей прокладки.

Бетон.

Кессон из бетонных колец

Конструкции из бетонных колец — достаточно распространенный вариант защиты источников водоснабжения. Для их постройки используют готовые элементы: кольца, крышки и люки, что дает возможность значительно ускорить проведение работ. Вместе с тем, обустройство кессона железобетонными кольцами имеет множество недостатков: большой вес бетона потребует тщательной подготовки дна котлована, а доставка и установка элементов может проводиться только с привлечением специальной техники. Гидроизоляция и теплоизоляционные показатели бетонных камер намного ниже, чем у других материалов.

Металл.

Кессон из метала

Металлический кессон для скважины обеспечивает полную герметичность внутреннего пространства, поэтому находящееся внутри оборудование не будет подвергаться воздействию повышенной влажности. Он достаточно просто в установке, а дополнительная фиксация конструкции позволит избежать выталкивания ее грунтовыми водами. К недостаткам металлических конструкций можно отнести повышенную подверженность коррозии, большой вес и необходимость проведения сварочных работ.

Пластик.

Кессон из пластика

Различные виды пластика в качестве конструкционных материалов приобретают все большую популярность. Кессон для защиты скважин пластиковый представляет собой абсолютно герметичную емкость, в которой предусмотрено определенное количество выводов. Боковые стенки могут быть дополнительно укреплены ребрами жесткости, а в нижней части предусматриваются проушины для фиксации анкерными болтами или камеры для заливки бетона. Налаженное производство кессонов из пластика дает возможность выбрать модель с подходящими эксплуатационными характеристиками, размерами и количеством вводов для прокладки коммуникаций. Основным недостатком пластика является его относительно невысокая прочность, что потребует дополнительных мероприятий при установке в некоторых видах грунта.

Из каких материалов изготавливают пластиковые камеры

Используют следующие материалы:

полипропилен;
полиэтилен;
непластифицированный поливинилхлорид;
стекловолокно.

Первый вариант представляет собой неполярный полимер. Он термопластичный, относится к группе синтетических материалов, выдерживает температуру -10°С и ниже. Преимуществом материала является низкая теплопроводность, что позволяет уменьшить теплопотери без использования утеплителя. Полипропилен выдерживает существенные нагрузки на разрыв, при деформации растягивается. Материал характеризуется стойкостью к воздействию воды.

Схема кессона с насосным оборудованием внутри.

Полиэтиленовые изделия относятся к низкой ценовой категории, имеют хорошие диэлектрические свойства, высокую стойкость к ударным нагрузкам. Материал выдерживает низкие температуры (до -70°С). Его свойства зависят от технологии производства (полиэтилен высокого и низкого давления).

Поливинилхлорид непластифицированный (не следует путать с поливинилхлоридом) не отличается эластичностью, т.к. в состав не входят пластификаторы. Это материал повышенной твердости, он служит долго благодаря прочности. По данному критерию непластифицированный поливинилхлорид превосходит другие виды полимеров.

Стекловолокно представляет собой нить, производится из стекла. Материал не подвергается деформации, выдерживает ударные нагрузки. Его основная задача – армирование, что обеспечивает увеличение прочности конструкции.

Установка

Для выполнения этой работы легче всего пригласить специалистов, которые выполнят ее быстро и профессионально, но такие услуги стоят недешево. Вы неплохо сэкономите, если возьметесь за дело самостоятельно. Все виды кессонов устанавливаются по одинаковой технологии, но с небольшими нюансами, обусловленными особенностями материала, из которого изготовлено оборудование.

Схема установки кессона для скважины

Стального

Первый этап – подготовка котлована. Диаметр ямы должен быть на 20-30 см больше диаметра кессона, а ее глубину делают с таким расчетом, чтобы емкость возвышалась над землей приблизительно на 10-15 сантиметров. Делается это для того, чтобы в кессон не попадали поверхностные воды от обильных осадков или таянья снегов.

Далее в днище емкости под обсадную трубу делается отверстие. Его можно сделать в центре днища или со смещением в любую сторону. К отверстию приваривают гильзу из трубы длиной 10-15 см и диаметром, превышающим диаметр обсадной трубы. Проверяют, чтобы гильза легко одевалась на трубу.

Готовые емкости для кессонов предусмотрены с ниппелями, предназначенными для вывода труб. Если же емкость была изготовлена самостоятельно, их нужно вварить в стенку кессона. Далее, процесс установки стального кессона для скважины своими руками выполняется в следующем порядке:

обсадную трубу обрезают до уровня земли;
устанавливают кессон над ямой на брусьях таким образом, чтобы оси обсадной трубы и емкости совпали, а гильза «оделась» на трубу;
удаляют брусья и опускают емкость кессона по обсадной трубе;
кессон устанавливают в яме вертикально, закрепляя его брусьями;
трубу приваривают к днищу с таким расчетом, чтобы произвести герметизацию кессона;
водопроводные трубы заводят в кессон через ниппели; Важно! Для герметизации места перехода используют ПНД-переход с внутренней резьбой.

последний этап — проведение электрического кабеля через одну из ПНД труб и выполнение обратной засыпки.

Пластикового

Производится по вышеуказанной схеме с той разницей, что в этом случае приваривать ничего не нужно. После того как трубы заводят в емкость, отверстия закрывают специальными герметичными оголовками. Для придания дополнительной жесткости пластиковые кессоны укрепляют снаружи бетонной стяжкой. Бетоном заливают пустое пространство вокруг емкости. Когда бетон застыл, можно начинать установку оборудования внутри кессона.

Вы узнали, как можно изготовить кессон для скважины своими руками и как установить готовую емкость. На этапе строительства загородного дома или дачи, когда на участке нет пока ни одной запирающейся постройки, емкость кессона можно использовать как склад, снабдив его крышку надежным замком. В запертой емкости и насосное оборудование будет целее.

Что такое скважинный кессон и зачем он нужен?

Кессон – это емкость, надежно защищенная от проникновения внутрь воды. Изначально они использовались исключительно для подводных работ, впоследствии для них нашлись и другие области применения.

В частности, герметичные камеры стали устанавливать на оголовок скважины. Стандартный кессон имеет очень простую конструкцию. Это емкость, закрывающаяся сверху люком.

Кессон для скважины – это герметичная емкость, которая защищает оголовок от воздействия низких температур и проникновения грунтовых вод

Через него внутрь камеры спускается человек для проведения обслуживающих и ремонтных работ. В донной части устройства располагается ввод обсадной трубы, в боковых стенках – входы для кабеля и водопроводных труб.

Крышка, а в некоторых случаях и стенки кессона, утепляются. Чаще всего для этой цели используется пенопласт или вспененный полимер. Камера классической конструкции выполняется в виде цилиндра высотой порядка 2 м и диаметром как минимум 1 м.

Такие размеры выбраны не случайно. Высота емкости обусловлена необходимостью защиты установленного внутри нее оборудования от воздействия низкой температуры. Участок врезки водопровода и оголовок скважины должны быть размещены ниже уровня промерзания почвы.

Чаще всего это глубина порядка 1-2 м. Именно этой величиной и определяется глубина размещения дна камеры и, соответственно, ее высота.

Диаметр емкости тоже выбран не случайно. Он должен быть достаточным для установки необходимого оборудования и размещения внутри человека, который спустится для проведения обслуживания или ремонта скважины.

При выборе кессона нужно понимать, что слишком маленькая конструкция будет неудобна в эксплуатации, а чересчур большая обойдется излишне дорого. Ведь герметичные камеры относятся к достаточно дорогому оборудованию.

Размер кессон должен точно соответствовать количеству оборудования, которое будет в нем размещено. Кроме того, в нем должен свободно помещаться спустившийся для обслуживания приборов человек

Заглубленная в грунт герметичная емкость выполняет две основные функции:

Защита оборудования от низких температур. Зимой подающаяся из скважины вода подвергается воздействию отрицательных температур. В таких условиях она может замерзнуть и испортить, а то и разорвать трубопровод.
Защита от грунтовых вод. Кессон предотвращает попадание почвенных вод в оголовок скважины, чем продляет срок эксплуатации оборудования.

Кроме того, кессон – удобное место для размещения всей необходимого для эксплуатации скважины оборудования.

Здесь обычно устанавливают насосную станцию, различные системы очистки воды, скважинный адаптер, запорную арматуру с электрическим или пневматическим приводом, трубопроводы и автоматику, управляющую автономным водопроводом.

Влагонепроницаемая камера надежно защищает все это оборудование от несанкционированного доступа, от порчи грызунами и насекомыми.

Камеры из материалов с высокой теплоотдачей приходится дополнительно утеплять. Для этих целей подходят только не гигроскопичные виды утеплителей

Возведение недорогой камеры из кирпича

Строительство кессона из кирпичей во многом напоминает обустройство бетонной конструкции. Сначала требуется выкопать котлован. Он может быть сделанным точно под будущую емкость или созданным немного большим.

Второй способ считается наиболее предпочтительным – на завершающем этапе предполагается засыпка пустот, в которых может собираться дождевая вода, после возведения стен и их просыхания. А вот в первом случае, когда сооружают кессон из кирпича, его выкладывают к стенкам котлована, но никто не может гарантировать, что за ними не останется пустот.

Вне зависимости, каким будет дно сооружения – герметичным или другим, при создании кирпичной камеры необходимо обустраивать ленточный фундамент, ширина которого должна немного превышать толщину будущей кладки. Вдоль периметра строящегося кессона выкапывают траншею, имеющую глубину около 50 сантиметров, засыпают ее песком слоем высотой 10 – 15 сантиметров и тщательно трамбуют.

Создаваемый фундамент не обязательно бетонировать. Вместо этого можно уложить в траншею битый кирпич, крупный щебень и залить раствором из песка и цемента. После того, как такое дно схватится, приступают к кладке. На фундамент помещают гидроизоляцию – ею может быть рубероид или любой аналогичный материал.

Работу по кладке кирпичей начинают от угла, хорошо заполняя все швы раствором. Качество периодически контролируют с помощью отвеса и уровня. После того, как высота кладки достигнет места ввода трубопровода и электрического кабеля, между кирпичами помещают специальные гильзы для обустройства входов.

Кладку доводят до требуемой высоты и дают ей просохнуть, потом конструкцию штукатурят или обрабатывают раствором для гидроизоляционных работ. Дальше необходимо обустроить дно емкости. Когда его делают герметичным, на расстоянии 4 – 5 сантиметров от дна монтируют армирующий пояс и заливают бетоном. Его высота должна составлять около 15 сантиметров.

Если при обустройстве кессона для скважины своими руками из кирпича нет необходимости делать дно герметичным, нужно уложить слой щебня и утрамбовать его. Перекрытие конструкции можно делать разным – например, использовать готовую плиту или залить основание самостоятельно.

Существует другой вариант, когда сверху на камеру укладывают доски, отрезки швеллеров, кусок балки. На определенном уровне прикрепляют вентиляционный канал, а также люк и гильзу под трубу для полива. Потом накрывают возведенную конструкцию листом пластика или жестью, если обрешетка сделана без зазоров.

С целью укрепления сооружения на расстоянии 4 – 5 сантиметров от его основы располагают армирующую сетку, заливают все бетоном и ожидают полного высыхания раствора. Затем обустраивают горловину кирпичной конструкции и засыпают емкость до уровня поверхности почвы и устанавливают люк.

Кирпичный кессон для скважины

Кирпичная кладка кессона является едва ли не самым распространённым способом устройства ёмкости. Для выполнения этой работы понадобятся следующие инструменты:

Таблица: инструменты для устройства кирпичного кессона

Наименование	Назначение
Ёмкость для приготовления раствора	Смешивание компонентов бетонного или кладочного раствора, его затворение
Лопата совковая	То же
Мастерок (кельма)	Выполнение кладки кирпичных стенок
Расшивка	Формирование швов при кладке
Трамбовка	Уплотнение бетона при изготовлении плитного основания
Ёмкость	Подача кладочного раствора к месту выполнения работ
Отвес и уровень	Для контроля расположения плиты в пространстве и ведения кирпичной кладки.

Для выполнения работ понадобятся материалы:

Около 1,2 кубометра песка и столько же гравия для устройства дренажного слоя.
Доска обрезная размерами 125х25х6000 мм в количестве 8 штук для изготовления опалубки под плиту. Колья и упоры можно сделать из подручного материала.
Компоненты бетонного раствора марки 200: цемент, песок, гравий, вода. Расчёт количества производится исходя из следующих параметров: толщина плиты 25 сантиметров, размер 2,7х2,7 метра. Объём раствора составит: 0,25х2,7х2,7 = 1,8 кубометра.
Прутки арматуры диаметром 6–8 мм. Армирование плиты производится сеткой 10х10 или 15х15 сантиметров в два слоя. Первый размещается в 5 сантиметрах от дренажного слоя, второй — приблизительно в 15 см над первым. Секции сетки соединяются между собой вязальной проволокой. Сетки понадобится: 2,7х2,7 = 7,3 м2.
Кирпич. Площадь кладки высотой 1,8 м составит 2,7х2,7х1,8 = 13,2 м2. Для этого понадобится 13,2х51 = 660 кирпичей при норме расхода 51 штука на квадратный метр кладки. Толщина шва при этом составляет 12 миллиметров.
Стандартная бетонная плита для крышки кессона размером 3х3 метра с входным отверстием — 1 штука.
Керамзит. Для утепления стенки кессона и компенсации сезонных подвижек грунта применяет засыпка керамзитом ниши между стенкой и землёй, для чего понадобится порядка 8,5 кубометров этого материала.
Мастика битумная для устройства гидроизоляции стенок снаружи.

Кроме перечисленного, понадобится материал для опалубки отверстия обсадной трубы, которую можно изготовить из подручных материалов.

Подготовка к установке кирпичного кессона

Подготовительные мероприятия заключаются в рытье котлована для установки или изготовления ёмкости. Разметка контуров производится с учётом выхода обсадной трубы в определённом месте. Следует учесть, что между стенками кессона и грунтом нужен зазор величиной 25–30 сантиметров для устройства засыпки из керамзита.

Пошаговая инструкция по изготовлению кессона из кирпича

Изготовление кессона из кирпича производится в таком порядке:

Засыпка дренажного слоя из песка и гравия поочерёдно. Каждый слой нужно утрамбовать и пролить водой для уплотнения.
Установка опалубки по контуру плиты и в проёме для выхода обсадки. Толщина опорной плиты должна составлять порядка 25 сантиметров.
Установка арматуры. Для этой конструкции достаточно заложить армирующую сетку в один слой.
Заливка бетоном. Используется бетон марки 200. Дальнейшие работы можно продолжать спустя не менее 7 дней.
Кладка стен в половину кирпича. Предпочтительно использовать силикатный материал или газонаполненные блоки.
Устройство гидроизоляции. Для неё можно использовать битумную мастику, наносимую в два слоя.
Засыпка керамзитом. Используется материал фракции 5–10 миллиметров.
Установка плиты перекрытия.
Установка входного люка.
Вывоз вынутого грунта и рекультивация земли.

Выводы и полезное видео по теме

Обустройство скважины с бетонным кессоном:

Наглядное пособие по монтажу кессона и оборудования для скважины:

Устройство скважины своими руками — процесс ответственный и трудоемкий. Выполнить работы грамотно можно только при наличии определенных знаний и навыков. Но нет ничего невозможного, залог успеха — правильный подход и тщательная подготовка.

Нужно взять на вооружение ключевое правило: в устройстве скважины нет узлов второстепенных. Если какой-то момент является для вас проблемным, доверьте решение вопроса специалистам, чтобы впоследствии не пришлось обустраивать новую скважину.

Расскажите о том, как сооружали кессон над устьем скважины на загородном участке собственными руками. Поделитесь технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы, размещайте фото по теме статьи.

Выводы и полезное видео по теме

Что лучше: скважинный адаптер или кессон?

Видео-советы по строительству приямка:

Вариант обустройства скважины путем установки адаптера:

Каждый из перечисленных выше способов имеет свои преимущества и недостатки. Поэтому при выборе оптимального варианта стоит ориентироваться на место расположения гидротехнического устройства и тип оборудования, используемого при обустройстве системы.

Имеете опыт обустройства скважины без кессона? Или остались вопросы по теме? Пожалуйста, делитесь своим мнением и оставляйте комментарии в форме, расположенной ниже.

Список источников
