Коллекторная система отопления частного дома: основные узлы, монтаж, материалы

Назначение и преимущества распределителя

Название этого элемента системы отопления говорит о том, что высококачественная арматура гарантирует безопасность и помогает регулировать поток теплоносителя для каждого контура. Благодаря продуманности конструкции и вариациям ее исполнения можно поддерживать нормальный температурный режим во всех комнатах загородного дома.

К прочим достоинствам коллекторов отопления для котельной можно отнести:

1. Эффективность распределения теплоносителя между различными элементами обогрева с разнообразными тепловыми нагрузками.
2. Универсальность конструкции, которая подходит для транспортировки горячей воды к батареям отопления, теплым полам, бассейнам, баням, бойлерам косвенного нагрева, теплообменникам на пластинах.
3. Настройка и регулировка носителя без необходимости отключать всю систему отопления дома.
4. Компактное размещение распределительного сантехнического оборудования в одном месте.
5. Быстрота и удобство установки, демонтажа.
6. Возможность монтажа котлового коллектора в одноэтажных домах, дачах, квартирах, коттеджах, офисах, а также на производстве.
7. Прочность и долговечность конструкции, которая изготавливается из латуни либо стали.
8. Разнообразие типов изделий, которые отличаются размерами, комплектацией, направлением выходов для магистралей подключения.

Как выбрать

Прежде чем остановить свой выбор на использовании распределительного коллектора в системе отопления вашего дома необходимо учесть определённые обстоятельства, связанные с приобретением и соответствующими монтажными работами, а именно:

1. Высокая стоимость. Спору нет, что данная технология очень качественная, удобная, а также способна увеличить продуктивность отопительных приборов в разы, но в тоже время она и самая дорогостоящая среди всех существующих на данный момент устройств. Это связано как с использованием металла высшего качества. так и с дополнительным приобретением различных деталей, арматуры и оборудования из чего выплывает следующий нюанс;
2. Циркуляционный насос и другие приборы. Коллекторная система будет функционировать только при наличии циркуляционного насоса. дополнительной арматуры под каждый контур, кранов, заглушек и подобранного коллекторного шкафа;
3. Монтажные работы. Установка такой системы достаточно сложная и требует определённого времени и финансовых возможностей, особенно если подключение будет производиться к системе «теплый пол ». Всё это может привнести определённый дискомфорт, если дом уже обустроен, а не находится на этапе строительства.

Если же вышеперечисленные моменты не являются для вас первостепенными, и вы готовы с ними смириться, можно приступить к непосредственному выбору распределительного коллектора отопления. Обратить внимания следует не столько на материал, из которого он изготовлен, сколько на технические параметры, которые перечислены ниже:

При выборе коллектора обращайте внимание на технические характеристики

максимально допустимое давление системы. которое может выдержать оборудование;

примерный расчёт потребления электрической энергии устройством;

количество контуров соответствующее всем отопительным прибором дома;
уровень пропускной способности распределительного коллектора;
потенциальная возможность добавления необходимых контуров в случае увеличения отопительных приборов;
наличие разнообразных автоматических вспомогательных устройств ;
репутация фирмы производителя.

Будет просто замечательно, если вы разбираетесь во всём вышеперечисленном, но как показывает практика, наиболее правильный расчёт всех параметров могут произвести лишь специалисты в данной области, которые помогут не только с выбором, но и с последующим налаживанием работы системы.

Типы коллекторов

Коллекторные установки, которые используются во время проектирования систем отопления циркуляционного типа, бывают 3 видов. В зависимости от назначения они могут быть радиаторными, солнечными и оснащёнными гидрострелкой. Их размеры определяются площадью отапливаемого помещения.

В этом видео вы познакомитесь с понятием распределительной гребенки:

Радиаторное отопление

Независимо от типа системы обогрева в проекте всегда присутствуют радиаторы, поэтому коллекторы — довольно востребованный тип устройств. Подключать их можно разными способами. Радиаторная система может быть выполнена в следующих вариантах:

• верхнее подключение батареи;
• введение по диагонали;
• подсоединение к нижнему вводу;
• подключение сбоку.

Самый распространённый — нижний вариант подключения. Такая разводка позволяет скрыть трубы под полом или поверхностью плинтуса. Также наибольшую эффективность нижнего подсоединения подтверждают расчёты.

При подключении радиатора снизу, можно скрыть труды под полом или плинтусом

Коллектор обустраивается на каждом этаже частного дома. Его устанавливают в центре контура, маскируя в каком-либо шкафчике или специальной нише. Место для монтажа должно располагаться так, чтобы ко всем радиаторам подводились трубы одинаковой длины. Если это невозможно выполнить, то на каждый отвод требуется установка циркуляционного насоса.

Тёплый пол монтируется из медных либо полиэтиленовых труб. Они соединяются с помощью неразъемных фитингов. Для каждого кольца предусматривается отдельная запорная арматура, которая позволяет регулировать количество подачи теплового носителя, а также отключать отдельный участок сети. Такую схему отопления всегда необходимо обустраивать циркуляционным насосом. Он устанавливается возле коллектора на трубу с обратной подачей воды.

Число патрубков зависит от количества комнат, которые подключены к гребёнке, а также от количества выводов на устройстве. Групп может быть несколько. Всё зависит от длины контуров. На одну группу приходится примерно 120 метров трубы.

Гидравлическая стрелка

Устройство, имеющее гидравлическую стрелку, монтируют при обустройстве мощных систем отопления, которые необходимы для обогрева большой площади. С одной стороны устройство подключается к контуру от котла, а с другой — к отоплению радиаторами или тёплым полом. Наличие такого прибора решает одновременно несколько задач:

1. Позволяет избегать больших перепадов температур в системе, что позволяет продлить срок эксплуатации составных элементов.
2. Экономит топливо и электричество. Это достигается добавлением вторичной циркуляционной воды.
3. Если возникнет необходимость, можно восполнить недостающее количество воды во вторичном контуре.

Наличие гидравлической стрелки позволяет экономить топливо и электричество

Устройство разделяет гидравлический контур, подходящий от котла, от второстепенной цепи. Так поддерживается постоянный температурный режим.

Солнечные установки

Такие устройства выбирают люди для монтажа автономного водопровода, в котором отсутствует газификация. В этом случае количество солнечного света должно быть достаточно велико.

Конструкция у солнечной установки несколько отличается от традиционных аналогов. Такие приборы подобны теплице, которая накапливает тепловую энергию от солнечного излучения.

Распределитель выполнен в виде плоского ящика, который покрыт тёмной пластиной. Эта адсорбирующая пластина и позволяет аккумулировать тепло. Накопленная энергия полностью передаётся какому-либо теплоносителю.

На рынке представлены также подвижные системы. Они имеют приводы, которые позволяют менять положение пластины в соответствии с движением Солнца. Это максимизирует поглощение солнечной энергии. Но использование таких установок невыгодно из-за высокой стоимости. Чаще всего их используют в качестве дополнительного источника обогрева.

Модификации коллекторных узлов

Прежде чем приступать к сбору коллекторного узла, необходимо определить его функциональную нагрузку. Оборудование может быть монтировано в нескольких участках тепловой магистрали. Отталкиваясь от этого, подбирается необходимая комплектация, габариты и уровень автоматизации рабочего цикла.

В действительности для полноценной работы такого узла необходимо два устройства. С помощью гребенки производится распределение по контурам теплового носителя от центрального подающего трубопровода. Обратный коллекторный канал представлен механизмом сбора и точкой отправления остывшей жидкости в котел.

Схема коллекторного отопления выбирается исходя из расчета требуемой функциональности и места установки. Выбор материала изготовления прибора не влияет на количество значимых механизмов

Монтаж самодельной распределительной группы может потребоваться при обустройстве водяных теплых полов или для подготовки стандартного обогрева с радиаторами.

Отличительными чертами обеих вариантов являются их размеры и комплектующие:

1. Котельная. Сварная коллекторная группа изготавливается из труб с диаметром до 100 мм. На подаче устанавливается циркуляционный насос и запорные вентили. Обратное кольцо оснащается отсечными шаровыми кранами.

Каждое из этих решений предусматривает индивидуальную схему монтажа. Правильная установка всех элементов может быть осуществлена только после детальных просчетов всех параметров рабочей точки.

Гребенка может быть изготовлена из аналогичного материала, как и трубопровод. Если же отличается, для подключения коллектора будут использоваться переходники

Также есть отличия в требуемом количестве циркуляционных насосов. В котельной каждая линия оснащается этим прибором. Для полов с подогревом предусматривается установка только одного.

Подбор труб

Коллекторная система отопления должна комплектоваться трубами, выбранными в соответствии с определенными требованиями:

1. Лучше всего, если труба будет в бухте, так как оптимальный выбор для коллекторной разводки – отсутствие соединений.
2. Материал должен быть устойчивым к коррозии, трубы должны служить в течение многих лет. Причина этого требования та же, что и в первом пункте: возможность преждевременного вмешательства в монолитную стяжку должна быть сведена к минимуму.
3. Материал должен быть достаточно гибким, так как трубы не всегда прокладываются по идеально прямой линии.
4. Характеристики термической стойкости и прочности на разрыв диктуются средой, в которой функционирует отопительная система. Для частного дома рекомендуемые показатели примерно таковы: давление – до 1,5 атмосфер, температура – до 75 градусов для батарей и до 40 градусов для системы теплых полов. Если же речь идет о многоквартирном доме, предельно возможные показатели должны быть выше: давление – до 15 атмосфер, температура – до 110-120 градусов выше нуля.

Многоэтажное здание

В данном случае лучший выбор – гофрированная труба из нержавейки. Технические возможности этого материала позволяют с успехом справляться с нагрузками: температурой теплоносителя до 110 градусов выше нуля, уровнем давления до 15 атмосфер, давлением на разрушение до 210 килограмм-сил на квадратный сантиметр.

Труба из нержавеющей стали отличается хорошей гибкостью, так как радиус изгиба может достигать диаметра изделия. Монтажные работы выполняются по несложному алгоритму: труба направляется в фитинг и закрепляется гайкой.

Частный дом

Использование нержавеющей стали обходится дорого. Поскольку автономная отопительная система отличается предсказуемыми рабочими характеристиками, можно пойти по более доступному в финансовом отношении пути, используя сшитый полиэтилен. Полиэтиленовые трубы продаются в бухтах по 200 метров. Материал способен выдерживать температуру до 95 градусов, а в краткосрочном моменте и до 110 градусов выше нуля. Допустимый уровень давления на разрушение – 10 килограмм-сил на квадратный сантиметр.

Фитинги полиэтиленовых труб изготавливаются из пластика или латуни. Каждый штуцер оснащается стопорным кольцом, которое нанизывается на трубу. Особенность сшитого полиэтилена – память на механические воздействия: если материал растянуть при помощи экстендера, и в просвет установить штуцер, спустя небольшое время труба крепко обожмет эту деталь. Фиксация соединения осуществляется стопорным кольцом.

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Рис. 17 Сборка коллекторного блока

Особенности монтажа коллекторной системы

Монтаж систем отопления проводят перед проведением отделочных работ по укладке напольного и стенового покрытия, проходящий по полу трубопровод привязывают к прочной металлической сетке и заливают стяжкой, расположенной на слое утеплителя.

Многоквартирный дом

Реализация коллекторного отопления в жилом многоквартирном доме практически не используется в быту, связано это в первую очередь с наличием радиаторного отопления в зданиях, при котором все помещения в квартире обогреваются батареями. Прокладка контуров для обогрева помещений через полы связана существенными финансовыми расходами и неэффективна, к тому же для укладки малого количества и небольшой длины петель не требуется гребенка. Существенный фактор, делающий бесполезным монтаж коллекторного отопления в многоквартирном доме – разбалансировка и нарушение температурного режима всей домовой системы, в результате чего возможны штрафные санкции и демонтаж уложенного теплого пола.

Коттедж

Коллекторные гребенки являются основными элементами в организации отопления загородных домов и коттеджей, обычно их размещают в стене комнат, расположенных по центру дома на каждом этаже, присоединяя к вмонтированному в них стояку.

Для этого в стене на этапе строительства размещают выемку, в которой располагают гребенку, для повышения эстетичного вида в место врезки ставят коллекторный шкаф с закрывающимися дверями.

На каждую комнату используют один контур, если в помещении расположено нескольких радиаторов, их подключают последовательно по однотрубной попутной или проходной схеме (ленинградка). Несколько малых контуров монтируют в том случае, если площадь помещений велика и максимальная длина трубопровода не обеспечивает ее покрытие с заданным шагом.

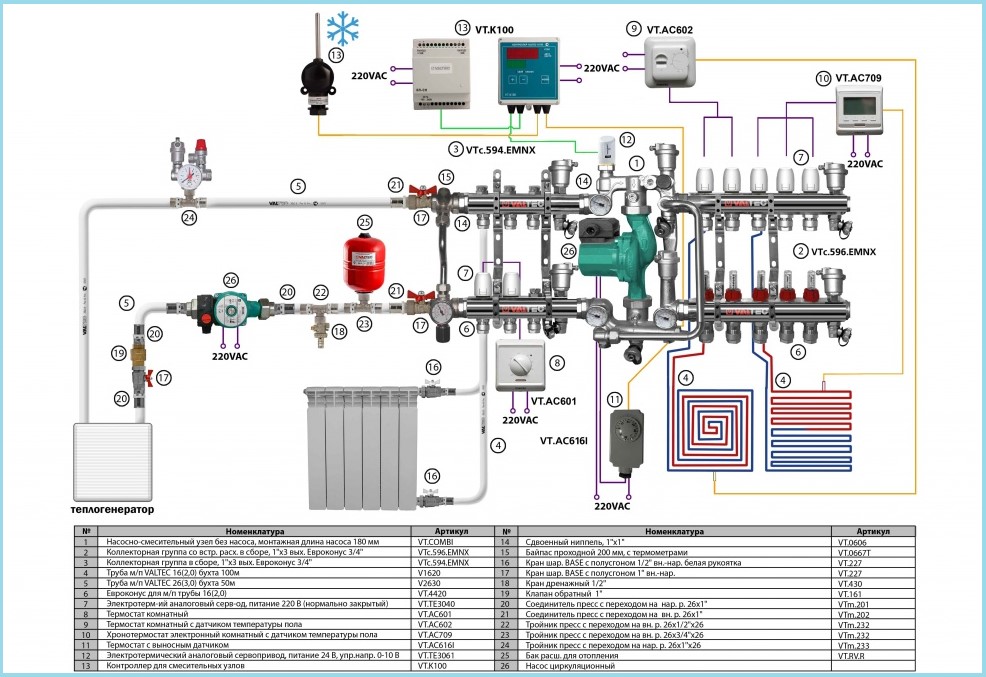

Рис. 14 Комбинированная система отопления

Принципы составления схем разводки

Единых стандартов планировки при составлении схем разводки коллекторной системы не существует. Оборудование подбирается под конкретные задачи.

Но специалисты сходятся в одном авторитетном мнении, что такая система никак не подходит для отопления квартир. Это обусловлено сложностью реализации проекта за счет того, что в жилое помещение обычно подведено два или более стояков.

А одним из обязательных условий реализации схемы является необходимость подключения всех батарей к одному стояку.

Вам также может быть полезна информация о том, как подключить радиатор отопления.

Чтобы воплотить в квартире схему коллекторной разводки, придется оставить лишь один канал тепла, предварительно заварив остальные – он возьмет на себя всю нагрузку

Если же заварить все остальные каналы подачи воды с тем, чтобы один стояк взял на себя всю нагрузку, образуется замкнутая гидравлическая цепь в пределах одной квартиры. Все расположенные выше по стояку отопительные приборы буду отрезаны от системы и не получат желаемого тепла.

Жильцы, живущие сверху, рано или поздно выявят причину такого явления, и схему придется повторно переделывать в принудительном порядке, выложив при этом немаленькую сумму.

Коллекторную разводку отопления допускается устанавливать в многоквартирных домах новой постройки при условии, что еще на этапе строительства в них установили дополнительные вентили для подключения контуров различной конфигурации.

При обустройстве коллекторной системы следует учитывать ряд ключевых моментов, которые свойственны и для других типов систем

Коллекторная система как нельзя лучше подходит для частных домов.

Главное – при проектировании разводки придерживаться основных рекомендаций профессионалов:

1. Наличие воздухоотводчика. Автоматизированный клапан размещают непосредственно на коллекторах подачи и обратки.
2. Наличие расширительного бака. Показатель его объема должен составлять как минимум 3% относительно суммарного объема теплоносителя. Но допускается использовать и устройства и с большим объемом.
3. Место размещения расширительного бака. Его устанавливают на «обратке», размещая перед циркуляционным насосом по ходу воды. Подробнее о его установке рассказано в другой нашей статье.
4. Установка циркуляционных насосов на каждом контуре. Место их расположения непринципиально, но максимальную эффективность из-за низкой рабочей температуры они проявляют на «обратке».

При необходимости задействования гребенки, оснащенной гидравлическим компенсатором, расширительный бак устанавливают перед основным насосом, призванным обеспечивать передвижение воды в малом контуре.

Благодаря размещению расширительного бака перед насосом можно существенно снизить риск повреждения устройства под действием турбулентности воды

Циркуляционный насос фиксируют таким образом, чтобы вал находился строго горизонтально. В противном случае первая же воздушная пробка оставит агрегат без смазки и охлаждения.

Если в системе отопления присутствуют дополнительные распределительные узлы – они не должны быть сообщающимися.

Лучшие производители

Как ни крути, но вот сэкономить на подобном устройстве явно не получится, так как такая экономия может обернуться ещё большими затратами на ремонт и переустановку некачественной коллекторной системы. Поэтому доверять лучше всего проверенным временем и потребительским мнением компаниям, среди которых лидирующие позиции занимают немецкие компании Oventrop и Rehau.

Бренд Oventrop представлен на рынке следующими наиболее продаваемыми моделями распределительных коллекторов, а именно:

1. гребёнкой для напольного отопления. сделанной из инструментальной стали с вмонтированными вентильными дополнениями для регулирования работы системы. Максимальное рабочее давления — 6 бар при температуре в 70 градусов. Цена этой модели, как впрочем, и любой другой зависит от количества контуров. Так, стоимость коллектора, рассчитанного на 2 контура, примерно составляет 3500 руб. на 12 контуров соответственно — 11500 руб.;
2. гребёнкой для напольного отопления. сделанной из инструментальной стали с вмонтированным ротаметром. Максимальное рабочее давление и температура аналогично предыдущей модели. Цена коллектора на 2 контура — 4000 руб. на 12 контуров — 16000 руб.;
3. гребёнкой, изготовленной из нержавеющей стали для отопительных приборов. Допустимое рабочее давление — 10 бар при этом рабочая температура составляет 100 градусов. Стоимость коллектора на 2 контура составляет — 1700 руб. на 12 — 6100 руб.

Наибольшей популярностью пользуются такие модели распределительных коллекторов бренда Rehau :

Rehau — один из лидеров на рынке систем водоснабжения и отопления

гребёнка для напольных систем отопления HKV, изготовленная из латуни Ms 63. Максимальная рабочая температура составляет 80 градусов, давление — 6 бар. Стоимость коллектора на 2 контура составляет 6700 руб. на 12 соответственно — 18200 руб;

гребёнка для напольных систем отопления со встроенными расходомерами HKV-D, сделанная из латуни Ms 63. Рабочее давление и температура идентично предыдущей модели. Цена устройства рассчитанного на 2 контура — 7500 руб. на 12 контуров — 20500 руб.;
гребёнка, предназначенная для подключения к системе радиаторного отопления HLV, изготовленная из латуни Ms 63. Рабочее давление и температура совпадают с характеристиками двух предыдущих моделей. Цена коллектора на 2 контура — 4000 руб. на 12 контуров — 9000 руб.

Исходя из всего вышесказанного можно сделать вывод, что безусловно коллекторная система отопления заслуживает должного внимания и все затраты связанные с ней со временем окупятся посредством качественного и рационального обогрева всего жилого пространства. Но чтобы достичь такого эффекта необходимо профессионально и ответственно подойти к выбору и монтажу подобного устройства.

Достоинства

Коллекторный метод имеет своих поклонников как среди профессионалов, так и среди обывателей.

Это связано с положительными особенностями, которые гарантирует такой способ отопления.

• Тепло распространяется равномерно. Априори положено, чтобы температура, поступая в трубы из коллектора, не падала. В связи с этим достигается равномерный прогрев и поддержание температуры во всех приборах, подключенных к системе. При этом всегда есть возможность понизить температуру, если это необходимо.
• Возможность настройки. При желании можно не только регулировать температуру, но и полностью отключать какое-либо из ответвлений. Например, если в одной из комнат не нужен обогрев, то можно просто отключить радиатор, тем самым предотвратив холостую отдачу тепла. Это особенно удобно, если вы живете в большом доме, например, в 3-х этажном особняке, и не всегда пользуетесь всеми комнатами. Регулировка осуществляется из коллекторного шкафа.

• Простота ремонта. Если какая-либо из деталей системы сломается, вам не придется отключать всю систему (речь не идет о поломке самого коллектора). Достаточно будет перекрыть подачу тепла в поврежденное ответвление.
• Эстетическая привлекательность. Подключая коллектор, вы получаете возможность расположить трубы где угодно, а не только над радиатором. Многие пользуются этим обстоятельством и делают трубы скрытыми, пряча их под плинтус или за фальшстену.

Рекомендации грамотного выбора

Основная сложность заключается не только в самом монтаже коллектора, но и в правильном выборе оборудования.

При выборе модели гребенки следует ориентироваться на такие параметры:

1. Предельно допустимое давление для этой модели. Оно определяет тип материала, из которого может выполнен гидрораспределитель.
2. Пропускная способность узла.
3. Наличие вспомогательных устройств.
4. Количество выходных патрубков гребенки. Оно должно соответствовать количеству контуров охлаждения.
5. Возможность дополнительного присоединения элементов.

Все эксплуатационные параметры указываются в паспорте к изделию.

Для обустройства поэтажных независимых обогревательных контуров, оснащенных автономным управлением, гребенки необходимо монтировать на каждом этаже дома.

При выборе и установке поэтажных распределителей ориентируются на параметры «подсистемы», которую они призваны обслуживать.

Благодаря поэтажному размещению гребенок в случае надобности всегда можно отключать отопление как нескольких отдельных приборов, так и всего этажа

Это значительно упрощает обслуживание отопительной системы и ее ремонт.

Поскольку коллекторный блок – недешевое удовольствие, чтобы обезопасить себя от разочарований при быстром выходе системы из строе при выборе модели стоит ориентироваться на продукцию проверенных производителей.

Смело можно доверять таким производителям, как «GREENoneTEC», «Rehau», «Soletrol», «Oventrop» и «Meibes». В каждой серии ведущих европейских производителей можно подобрать полный комплект необходимого дополнительного оборудования.

Вспомогательные элементы и арматура к коллекторному блоку также должна соответствовать ГОСТу и ТУ.

В качестве дополнительных устройств для подключения коллектора могут понадобиться: 1 – автоматический воздухоотводчик, 2 – переходник, 3 – уголок, 4 – кран, 5 –сгон, 6 – еще уголок, 7 – выводы труб

Каждый из дополнительных элементов конструкции выполняет свою функцию:

• автоматический воздухоотводчик – монтируется, если блок и радиаторы расположены на одном этаже;
• переходник – потребуется при монтаже воздухоотводчика, диаметр которого равен ½ дюйма, при условии что резьба коллектора составляет ¾ дюйма.
• уголок – позволит подсоединить трубы и направить воздухоотводчик вверх.
• кран – необходим для подключения к устройству идущей от котла трубы;
• сгон, оборудованный накидкой гайкой – позволит в случае необходимости перекрыть подачу теплоносителя и, открутив накидную гайку, отсоединить устройство.

Если предполагается подключать от коллектора водяной теплый пол, дополнительно потребуется установить кран для подпитки.

Для фиксации коллектора к стене потребуются также хомуты, «посаженные» на пластиковые дюбеля. При монтаже конструкции допустимо также применять специальные кронштейны.

Такие конструкции удобны тем, что верхний коллектор в них выдвинут вперед, благодаря чему трубы узла не мешают подводу трубопровода к нижнему коллектору.

Устройство и принцип работы коллектора

Коллекторы могут применяться в схемах разводки радиаторов, тёплых полов, обвязке котельной и в гелиосистемах. Служат для подачи теплоносителя из общей магистрали по отдельным контурам либо приборам, обратного отведения его к отопительному котлу.

Конструкция коллекторов при общем сходстве различается в деталях в зависимости от назначения. Эта модель предназначена для тёплых полов

Устройство коллектора и гребёнки

В общем случае коллектор для системы отопления состоит из двух гребёнок: подающей и обратной. Гребёнка — труба с торцевым подключением для центрального ввода и необходимым количеством боковых отводов для присоединения отопительных контуров. На отводах могут быть установлены регулирующие устройства: ручные вентили либо автоматические термостаты различного исполнения. Верхняя, подающая гребёнка снабжается воздухоотводчиком. Гребёнки могут быть выполнены из латуни, нержавеющей стали либо пластика. В продаже чаще имеются модели с числом отводов от 2 до 12, но есть и с большим числом подключений. Гребёнки можно соединять между собой, набирая нужную конфигурацию.

Коллектор собран из двух гребёнок на 5 отводов каждая, изготовленных из нержавеющей стали, отводы снабжены ручными и термостатическими вентилями, кранами Маевского, кранами с функцией залива и опорожнения

Как работает коллекторная система

Теплоноситель поступает в гребёнку и распределяется по отдельным контурам. Такая схема называется лучевой. На входе в каждый контур теплоноситель имеет одинаковую температуру, чего не бывает в традиционных одно- и двухтрубных системах. Чтобы система работала корректно, гидравлическое сопротивление отдельных контуров не может сильно различаться: длина труб должна быть примерно одинаковой, количество приборов схожим. Как правило, каждый контур оснащают регулирующим устройством, с их помощью коллекторная система отопления частного дома или здания гораздо больших размеров может быть очень точно сбалансирована и настроена.

Контуры (лучи), подсоединяемые к одной гребёнке, должны иметь схожее гидравлическое сопротивление

Коллекторы для радиаторов и тёплого пола

Для обслуживания радиаторов и тёплых полов используются разные коллекторные группы для отопления. Разводка поэтажная, на каждом уровне должен быть свой коллектор, если площадь здания велика, их может быть несколько на этаж. К гребёнкам радиаторов могут быть подключены как отдельные отопительные приборы, так и их группы, по 2-3 шт. Соединяют группы тройниками, объём теплоносителя в контурах должен быть сопоставим.

Радиаторное коллекторное отопление двухэтажного дома предполагает установку гребёнок на обеих этажах

Коллекторный узел для отопления, используемый для греющего пола, отличается наличием смесительного узла. Он необходим для того, чтобы понизить стандартную температуру теплоносителя и поддерживать её на оптимальном уровне не выше 40 ºС. Также распределительный коллектор тёплого пола комплектуется насосом, общего напора не хватит, чтобы продавить все контуры тёплых полов. Максимальная длина одной петли (контура) — 80 м, а разницу между самой короткой и длинной петлёй рекомендуется выдерживать в пределах 30%.

Коллекторы тёплого пола удобнее размещать ближе к центру этажа, так легче обеспечить схожесть длин отдельных контуров

Гидрострелка и солнечный коллектор

Есть ещё два типа распределителей в системе отопления, стоящих особняком: гидрострелка и солнечный коллектор.

Гидрострелка (гидроразделитель, гидроколлектор системы отопления, термогидрораспределитель) — коллектор особой конструкции, к которому с одной стороны подключается контур отопительного котла, с другой — все остальные контуры, по которым циркулирует теплоноситель. Помимо радиаторов и тёплого пола это может быть горячее водоснабжение, подогрев бассейна, нагрев воздуха в системе принудительной вентиляции и т.д. Гидрострелка минимизирует взаимовлияние различных контуров системы, способствует установлению гидравлического и, соответственно, температурного баланса.

Ступенчатая коллекторная схема. Разделитель первого уровня — гидроколлектор (гидрострелка) распределяет потоки теплоносителя коллекторам второго уровня, радиаторов и тёплого пола. Уже оттуда жидкость поступает в отдельные лучи-контуры

Солнечный коллектор системы отопления — весьма хитроумное устройство, имеющее принципиально иное строение и принцип действия, схожий с теплообменником. Тема для отдельной статьи.
