Принцип действия схемы отопления “Ленинградка”

Появление современного обогревательного оборудования, новых технологий позволило усовершенствовать “Ленинградку”, сделать ее управляемой и увеличить функциональные возможности.

Классическая “Ленинградка” представляет собой систему обогревательных приборов (радиаторов, конвертеров, панелей), соединенных единым трубопроводом. По этой системе свободно циркулирует теплоноситель – вода или смесь антифриза. В качестве источника тепла выступает котел. Радиаторы устанавливают по периметру жилья вдоль стен.

Систему отопления, в зависимости от расположения трубопровода, делят на два вида:

  • горизонтальную;
  • вертикальную.

Трубопровод системы может располагаться либо снизу, либо сверху. Верхнее расположение труб считается наиболее эффективным в плане теплоотдачи, в то время, как нижние трубы проще монтировать.

Нижнее подключение приборов требует обязательного использования насоса, из-за чего экономические приоритеты системы несколько сокращаются. При верхнем варианте необходим точный расчет в период проектирования и устройство разгонного участка, из-за чего увеличивается протяженность трубопровода и расходы на его сооружение.

При нижнем подключении приборов отопления к отопительной магистрали необходимо предусмотреть сужение труб на участке, необходимое для направления теплоносителя в радиатор

Циркуляция теплоносителя может происходить принудительно (с помощью циркуляционного насоса) или естественно. Также система может быть закрытого или открытого типа. Об особенностях каждого вида системы расскажем в следующем разделе.

Именуемая “Ленинградкой” однотрубная система отопления подходит для одно-, двухэтажных жилых построек небольшой площади, оптимальное количество радиаторов – до 5 штук.

При использовании 6-7 батарей необходимо произвести скрупулезные расчеты конструкции. При наличии от 8 радиаторов система может быть недостаточно эффективной, а ее установка и доработка – неоправданно дорогостоящей.


Диагональный вариант подключения в однотрубной схеме хоть и позволяет увеличить теплоотдачу системы на 10 – 12 %, но не избавляет от “перекоса” в температурном режиме между первыми от котла и крайними батареями

отопление ленинградка .

ЛЕНИНГРАДКА! Самая надежная система отопления

Нажми для просмотра

Сегодняшня
я тема –
однотрубна
я система
отопления.
Она же –
“ленингр
адка”,
она же –
“барачна
я система
отопления..
.



Тэги:

Отопление частного дома, ленинградка, смотрим доказательство

Нажми для просмотра

Система
ленинградк
и работает
отлично
если её
правильнно
смонтирова
ть. Могу
смонтирова
ть систему
отопл…



Тэги:

Отопления Лененградка

Нажми для просмотра

– 2 часть
Выбираем
систему
отопление
и пока что
остановили
сь на
ленинградк
е,думаю…



Тэги:

Ленинградка самая лучшее отопление и я это докажу!1 часть

Нажми для просмотра

ПРИНОШУ
ИЗВИНЕНИЯ
ЗА ЗАНОВО
ЗАГРУЖЕННО
Е ВИДЕО,
ИЗ-ЗА
ТЕХНИЧЕСКИ
Х ПРОБЛЕМ
НА МОЕМ
КАНАЛЕ— …



Тэги:

Вырезаем проблемную ленинградку

Нажми для просмотра

ПРИОБРЕСТИ
МЁД ,
ПОДДЕРЖАТЬ
ПРОЕКТ И
ПОБЛАГОДАР
ИТЬ
АНДРЮХУ
можно
здесь: …



Тэги:

ОДНОТРУБНАЯ ЛЕНИНГРАДКА ОТКРЫТОГО ПРИНУДИТЕЛЬНОГО ТИПА отопление из Полипропилена

Нажми для просмотра

Весь
ассортимен
т
отопительн
ого
оборудован
ия Navien на
на нашем
сайте – .
ТОО «Сило
Энерджи» ..
.



Тэги:

Ошибка монтаж ленинградки. Монтаж отопления частного дома своими руками.

Нажми для просмотра

Система
отопления
Ленинградк
а



Тэги:

Система отопления Ленинградка

Нажми для просмотра

Однотрубна
я схема
установки
индивидуал
ьного
отопления.
Выбор –
Котлы:
Радиаторы:



Тэги:

«Ленинградка» — система отопления

Нажми для просмотра

ленинградк
а
#отопление
#отопдение
ома.



Тэги:

Ленинградка.Сечение труб отопления

Нажми для просмотра

Короче
сделал
легендарну
ю
ленинградк
у вопреки
всем
советам
умных
тепловодов
! Никакого
насоса,
обычная…



Тэги:

Ленинградская система отопления не по правилам

Нажми для просмотра

Бюджетная
система
отопления
ленинградк
а, котел Zota
Master 12.



Тэги:

Zota Master 12 бюджетная система ленинградка

Нажми для просмотра

Двухтрубна
я система
подключени
я
радиаторов
. 1. Разные
схемы
двухтрубны
х
подключени
й. 2. Схема
Тихельмана
….



Тэги:

Двухтрубная система отопления, разные схемы (схема Тихельмана)

Нажми для просмотра

Попутная
система
отопления –
петля
Тихельмана
.По заданию
заказчика
смонтирова
ли
двухтрубну
ю систему
отоп…



Тэги:

Петля Тихельмана, обзор отопления частного дома

Нажми для просмотра

, Moldova, Chisinau,
str. 5, tel: (022)
83-53-53, e-mail:
vip@В этом
видео я
расскажу …



Тэги:

Где правильно устанавливать расширительный бак

Нажми для просмотра

Привет, мои
строительн
ые друзья!
В этой
серии я
покажу
весь
процесс
монтажа
теплых
водяных
полов по
грунту….



Тэги:

Теплый водяной пол с ПЕНОПЛЭКС своими руками СТРОИМ ДЛЯ СЕБЯ

Нажми для просмотра

При каком
подключени
и радиатор
греет
эффективне
й?
Нестандарт
ное
верхнее
подключени
е, как это
реализован
о?…



Тэги:

Как лучше подключить радиатор верхнее, боковое, нижнее, диагонально???

Нажми для просмотра

, Moldova, Chisinau,
str. , tel: (022) 83
-53 -53 В
данном
видео, я
расскажу
как
реализован
ная …



Тэги:

Лучшая система отопления частного дома!

Нажми для просмотра

Принцип
работы
системы
водяного
отопления
на
примере …



Тэги:

Системы отопления принцип работы

Нажми для просмотра

однотрубна
я
#двухтрубн
я #система
#отопления
В этом
выпуске
разберем
типы
однотрубны
х систем
отоплен…



Тэги:


Нажми для просмотра

Почему в
одном доме,
можно
совместить
любые
схемы
отопления,
например,
на одном
этаже
однотрубку
, на
другом…



Тэги:

Делаем отопление сами. Без проектировщиков и монтажников.
Двухтрубная система отопления из полипропилена

Нажми для просмотра

Небольшой
обзор
однотрубно
й системы
отопления
“Ленингр
адка”
Если у вас
есть
интересующ
ие вас
вопро…



Тэги:

Однотрубная система отопления “Ленинградка”

Нажми для просмотра

Ленинградк
а.
Однотрубна
я система
отопления.
Советская
система,
которая и в
наши дни,
пользуется



Тэги:

ЛЕНИНГРАДКА. Система отопления

Нажми для просмотра

Типичные
ошибки в
однотрубно
й системе.
Исправлени
е. Случаи
преимущест
ва
однотрубны
х систем
перед
двухтруб…



Тэги:

Однотрубная система отопления. Разбираем ошибки

Нажми для просмотра

Дешевый
вариант.
Своими
силами.



Тэги:

Отопление частного дома “Ленинградка” (однотрубная). Эконом вариант))

Нажми для просмотра

Не надо
опыта и
большого
ума чтобы
сделать
такое
отопление.



Тэги:

Ленинградка своими руками просто

Нажми для просмотра

Здравствуй
те, сегодня
мы
поговорим
об
основных
видах
разводки
систем
отопления.
О таких
как,
Ленинградк
а,…



Тэги:

отопление ленинградка(очень теплая схема)

Нажми для просмотра

Мой канал
поддержите
подпиской
плиз.



Тэги:

Ленинградка, двухтрубка и коллекторная схемы отопления.

Нажми для просмотра

Описание отсутсвует



Тэги:

Отопление частного дома ( Ленинградка )

Схемы подключения приборов отопления

Первая схема – “классическая” ленинградка и её варианты. При таком способе подключения теплоноситель не имеет возможности “обойти” радиатор и последовательно проходит через каждый из них. Очевидно, что температура теплоносителя будет понижаться от прибора к прибору, и для получения требуемой теплоотдачи придется увеличивать количество секций радиаторов. Получается, что чем дальше по цепочке расположен радиатор, тем больше в нем должно быть секций.

Такие варианты подключения используются в небольших, открытых системах с естественной (гравитационной) циркуляцией, в которых давление и скорость движения теплоносителя невелики. Так, при прямом подключении “низ-низ” (самая первая схема) теплоноситель может двигаться самотеком, а при усложнении схемы, требования к этим параметрам системы будут возрастать.

На схемах 2-3 изображена ленинградка с байпасом, или с обводной трубой (кому как нравится). При такой обвязке радиаторов разница температур между первым и последним прибором в системе будет меньше, т.к. у теплоносителя есть возможность “обойти” радиатор и не отдавать тепло. Однако, в точке подключения обратки прибора, происходит подмес охлажденного теплоносителя в магистраль, так что наращивать последний радиатор все равно придется. И чем длиннее система (чем больше в ней приборов), тем больше нужно будет дополнительных секций.

Чтобы повысить затекание теплоносителя в радиатор, байпас часто выполняют меньшим диаметром, чем основная магистраль (схема 3).

Так же можно на входе и выходе каждого прибора поставить полнопроходные шаровые краны. Это даст возможность снять отдельный радиатор (для замены или ремонта), не сливая теплоноситель со всей системы.

Эти два варианта подключения весьма популярны при монтаже отопления с естественной циркуляцией. Материалом труб часто является сталь, а материалом радиаторов – чугун (тут и краны не нужны – система “на века”).

Недостаток такой конфигурации – невозможность регулировки отдельного прибора и увеличение количества секций (иногда существенное) в последних радиаторах. Так же, если система гравитационная, желательно выдерживать уклоны труб (можно и радиаторов), что может нарушать геометрию комнат и не всегда удобно при монтаже.

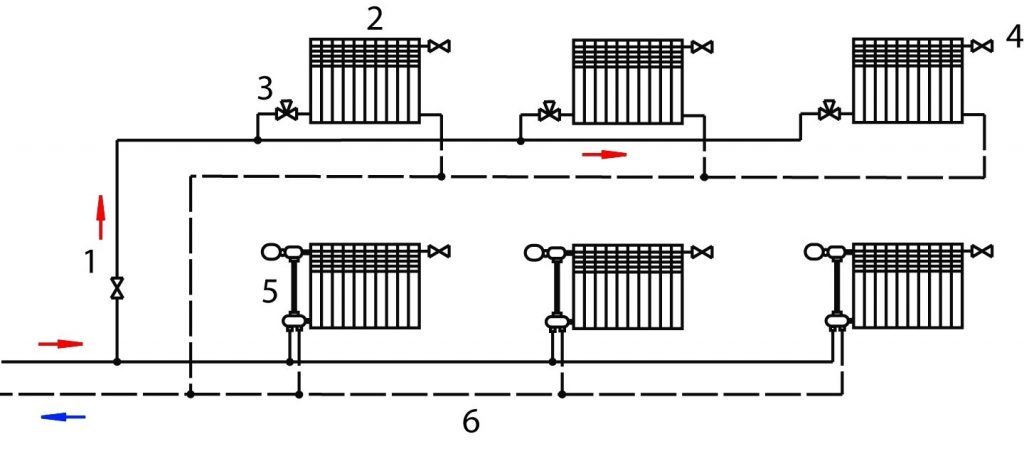

Модернизированная регулируемая ленинградка

Дальнейшее усовершенствование ленинградской системы отопления, предполагает использование регулировочных кранов (вентилей), которые дают возможность изменения гидравлического (и температурного) режима прибора.

На первой схеме – система с байпасом уменьшенного диаметра и вентилем на подающей трубе радиатора (на обратной – шаровый кран).

На второй схеме – байпас того же диаметра, что и магистраль, но на нем установлен регулировочный кран, а на входе и выходе радиатора – запорные шаровые краны.

Оба варианта обеспечивают возможность регулировки гидравлического режима радиатора, да и всей системы. В первом случае, последовательно “придавливаются” вентили на радиаторах (от начала цепи), во втором вентили надо придавливать в обратном порядке (от последнего прибора).

Для более точной регулировки можно дополнить вариант с регулируемым байпасом (нижняя схема) вентилем (или даже термостатической головкой) на подаче радиатора. Ставить же регулировочный кран на зауженный байпас (верхняя схема) – менее перспективная затея.

Такие схемы обвязки радиаторов, чаще всего используются в закрытом отоплении с принудительной циркуляцией. Это не значит, что их невозможно реализовать в гравитационных системах. Просто, повышенное давление и насос дают возможность не переживать из-за повышенного сопротивления регулируемых кранов и изменения гидравлического режима при регулировке радиаторов. Разводка таких систем чаще выполняется из полипропилена или металлопластика, а приборами отопления являются алюминиевые или биметаллические радиаторы.

Ход строительства: очереди и сроки сдачи корпусов

Застройщиком ЖК «Ленинградка 58» является ООО «МСР-БУТОВО» с учредителем в лице компании «группа ЛСР». Это крупный российский девелопер, который начал работать в 1993 г. Сейчас фирма занимается производством материалов, осуществляет строительство и управление проектами жилой недвижимости в Москве и МО, Санкт-Петербурге, Екатеринбурге и в Уральском регионе. Чтобы получить представление об уровне проектов, реализуемых девелопером, достаточно взглянуть на жилые комплексы «ЗИЛАРТ» или «Донской Олимп» в Даниловском районе или готовый комплекс «Грюнвальд» в Сколково.

Генподрядчиком ЖК «Ленинградка 58» является внутренняя компания девелопера. Площадь участка под застройку составляет 15 027 кв. м. Земля находится в собственности у застройщика. Согласно генплану, на территории возведут 2 монолитных корпуса переменной высотности (14-29 этажей). Работы ведутся в рамках пяти этапов. Срок сдачи новостройки в эксплуатацию – I квартал 2021 г. С одной стороны, приятно, что жильцам не придется заселяться во время стройки, но в то же время ждать одновременной реализации двух корпусов придется долго.

Машиноместа: подземный паркинг, гостевые автостоянки

Для долговременного хранения автомобилей на территории жилого комплекса оборудуют двухуровневый подземный паркинг. Соотношение машиномест и квартир составляет 2:3 – при общем количестве жилых помещений 742 ед. будет доступно 534 стоянки. Также парковочные места для общественного пользования (13 ед.) девелопер организует рядом с домами – там смогут оставлять машины гости и инвалиды.

Монтаж обогревательной конструкции «Ленинградка»

Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.

К основным элементам «ленинградки» относятся следующие:

  • котел для нагрева теплоносителя;
  • металлический или полипропиленовый трубопровод;
  • радиаторы (батареи);
  • расширительный бак или бачок с клапаном (для открытой системы);
  • тройники;
  • насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
  • шаровые краны;
  • байпасы с игольчатым клапаном.

Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

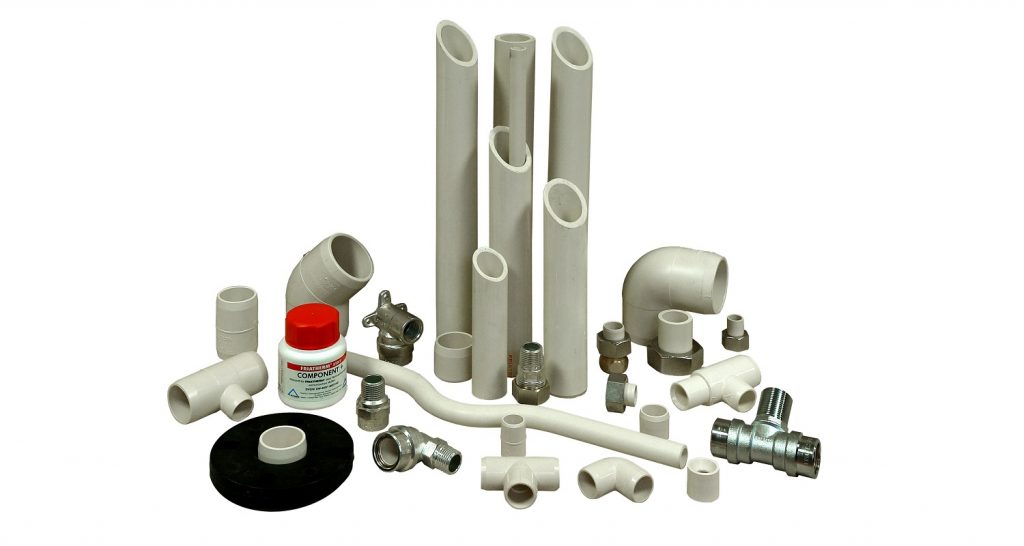

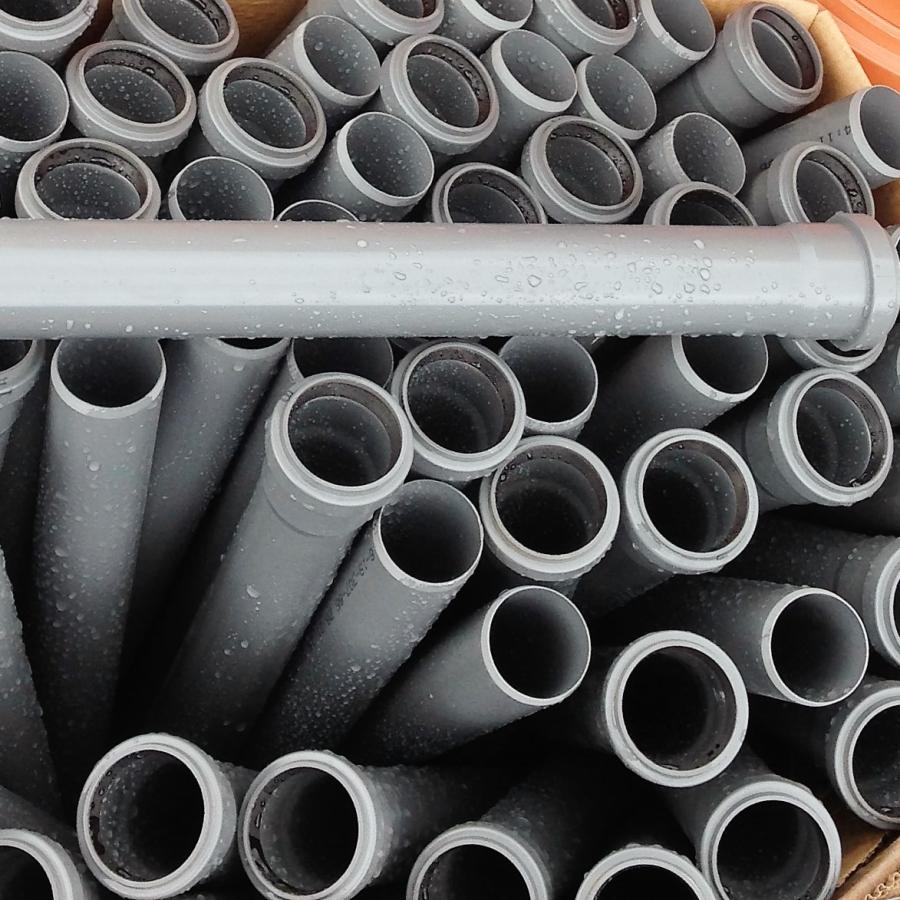

Какой лучше выбрать материал для трубопровода?

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.

Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.

Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме

Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

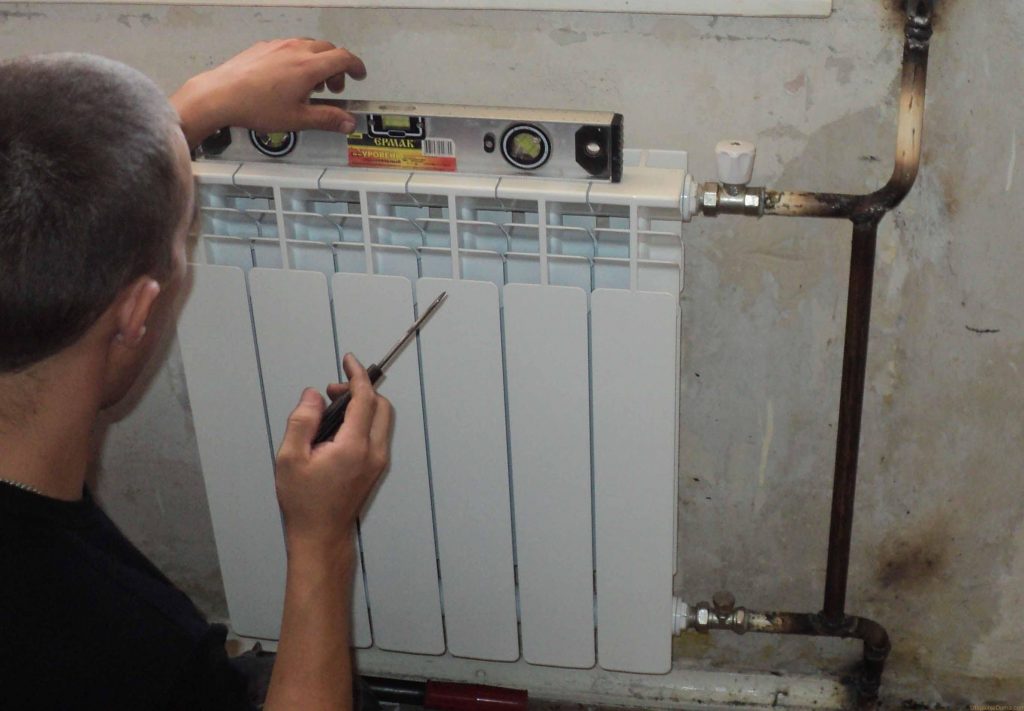

Соединение радиаторов и труб

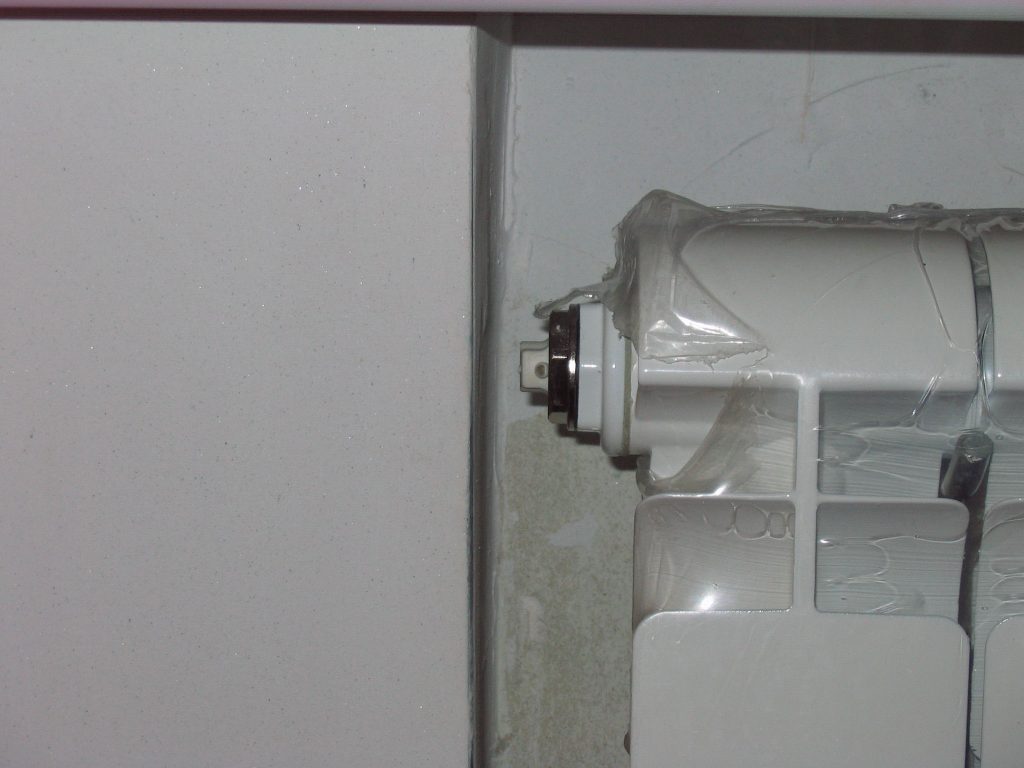

Установка крана Маевского.

Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.

Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.

Запуск отопительной конструкции

Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.

После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.

Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.

Схема отопления ленинградка в частном доме: основные нюансы монтажа

Как и в любой другой системе отопления, при монтаже ленинградки имеется масса нюансов, не обращать внимания на которые будет безрассудно. Следует понимать, что именно от так называемых «мелочей» в большей степени зависит эффективность работы системы. К этим мелочам относятся следующие моменты.

  1. Подающая труба (магистраль) просто обязана проходить по всему периметру дома. А если речь идет о системе с естественной циркуляцией теплоносителя, то она должна проходить еще и под уклоном, направленным вниз по ходу движения теплоносителя.
  2. Расширительный бак устанавливается традиционно – в самой верхней точке системы. Если бак мембранный, то, в принципе, без разницы, где он будет смонтирован – единственное условие заключается в том, что стоять он должен не далеко от котла.
  3. Радиаторы подключаются либо снизу, либо по диагонали – в этом отношении система не капризная. Лучше использовать нижнее подключение, так как в этом случае на виду остается минимальное количество труб – магистраль всегда можно спрятать в короб.
  4. Пряча трубы в пол, нужно будет позаботиться об их утеплении – это не теплый пол, и прогревать подполье не имеет никакого смысла. Единственное, чего вы добьетесь, игнорируя утепление, это чрезмерного расхода энергоносителя.
  5. Однотрубная система отопления с естественной циркуляцией ленинградка имеет одну особенность – она часто завоздушивается из-за своей схемы. Именно по этой причине наличие кранов Маевского на каждой батарее обязательно.
  6. Если вы счастливый владелец двухэтажного дома, то спешу вас обрадовать, что такая система может монтироваться как горизонтально, так и вертикально. Вертикальная ленинградка имеет несколько иную схему, но, по большому счету, она мало чем отличается от горизонтальной – в принципе, это комбинация вертикальных и горизонтальных трубопроводов.

  7. Диаметры труб. Выше уже упоминалось о том, что они должны быть большими – речь идет о трубе диаметром 1,5-2 дюйма, в зависимости от размеров системы.
  8. Циркуляционный насос лучше монтировать после расширительного бака по ходу движения теплоносителя – в такой ситуации насос не будет оказывать пагубное влияние на бачок, особенно если он имеет мембранную конструкцию.

В принципе, это все нюансы. Да, совсем забыл о подводках, они делаются стандартно из трубы диаметром полдюйма – на них лучше поставить краны, хотя если система небольшая, то можно обойтись и без запорной арматуры.

И в заключение темы один небольшой совет – он касается не только системы отопления ленинградка, а вообще любой отопительной системы. В процессе монтажа трубопроводов старайтесь избегать резких перепадов высот, особенно если речь идет о системах с естественной циркуляцией теплоносителя. Перепад высоты – это гарантированная воздушная пробка. Если уж приходится прибегать к таким уловкам, то в этих местах нужно ставить кран для сброса воздуха – можно использовать автоматический клапан, который работает без участия человека.

Автор статьи Александр Куликов

Разновидности «Ленинградки»


Вертикальное подключение.


Горизонтальное подключение.

В зависимости от расположения стояков, «ленинградка» подразделяется на горизонтальную и вертикальную схемы. Первая используется для одноэтажных домов, а вторая устанавливается в строениях с двумя этажами.

По способу движения теплоносителя данная система отопления может быть с естественной и принудительной циркуляцией. Естественное движение жидкости по цепи осуществляется за счет определенного расположения нагревательного элемента, расширительного бака и труб. Как правило, контур, по которому циркулирует вода, устанавливается под наклоном.

Принудительное движение теплоносителя обеспечивается при помощи специального насоса, который встраивается в конструкцию. Обычно данный прибор монтируется в контур, который отвечает за обратное направление жидкости в систему.

Кроме вышеперечисленных, система отопления «ленинградка» разделяется на открытый и закрытый типы конструкции.

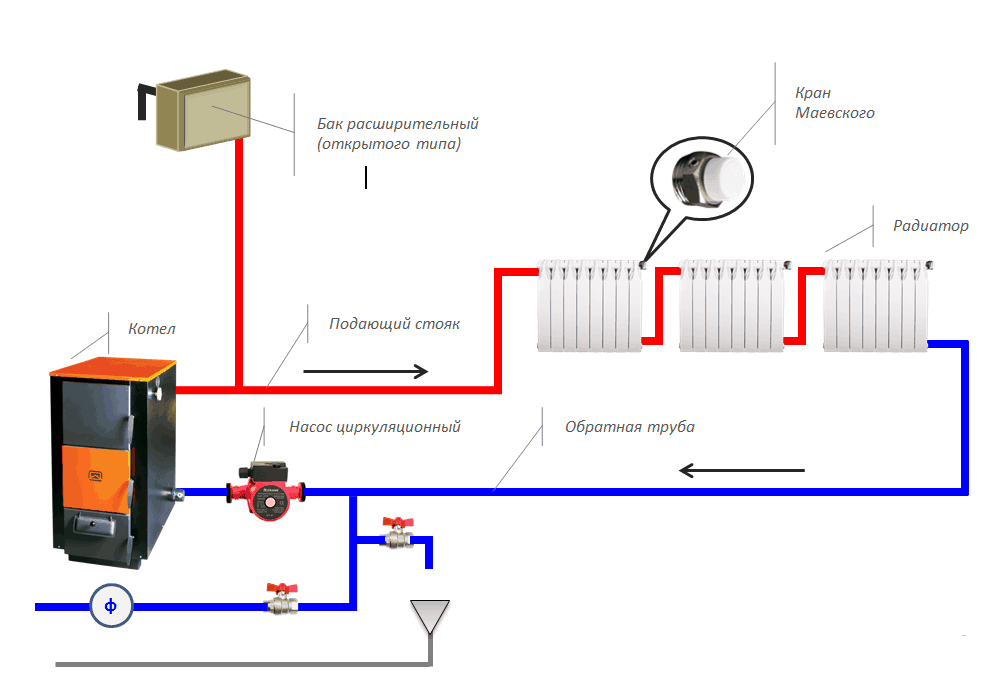

Открытая разновидность отопительной системы

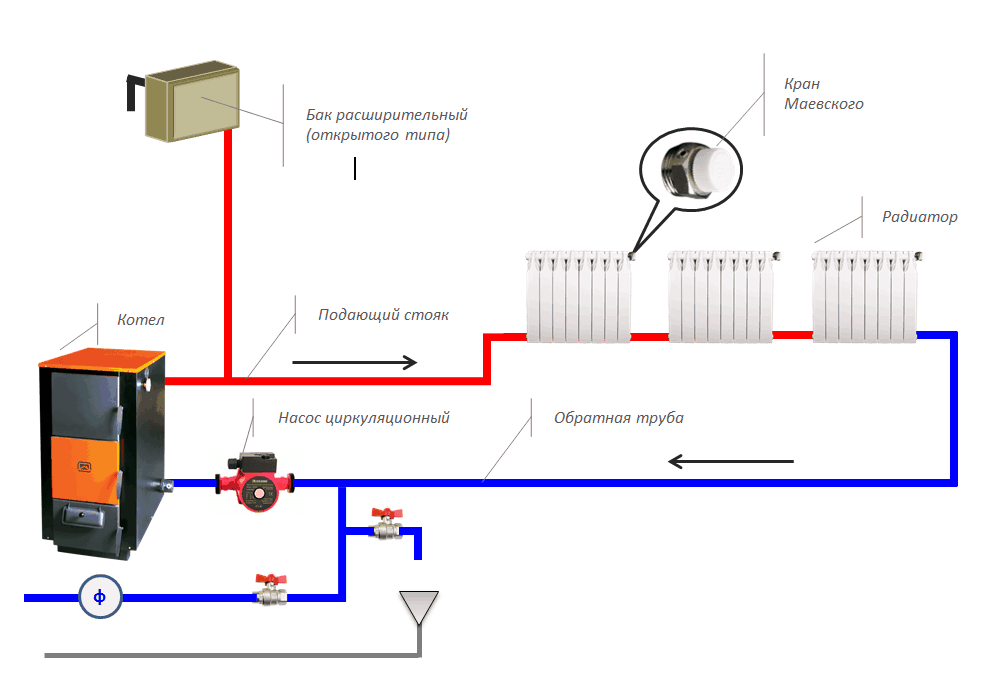

Однотрубная «ленинградка» с нижним подключением радиаторов.

Отопительная система «ленинградки» открытого типа представляет собой конструкцию, где теплоноситель от нагревательного прибора поступает по магистрали в первый радиатор в цепи, затем в следующий и так доходит до конечного. После чего жидкость идет по обратному стояку снова в котел и далее по той же схеме.

Данный процесс циркуляции подразумевает, что объем теплоносителя при нагревании увеличивается, соответственно, его излишки должны выходить в специальный прибор.

При подключении радиаторов к системе могут быть использованы такие способы как последовательный, диагональный и параллельный. Самым оптимальным вариантом считается последний из них, так как каждый радиатор подключается отдельно к стояку, что позволяет демонтировать его при необходимости, при этом не отключая полностью отопительную конструкцию.

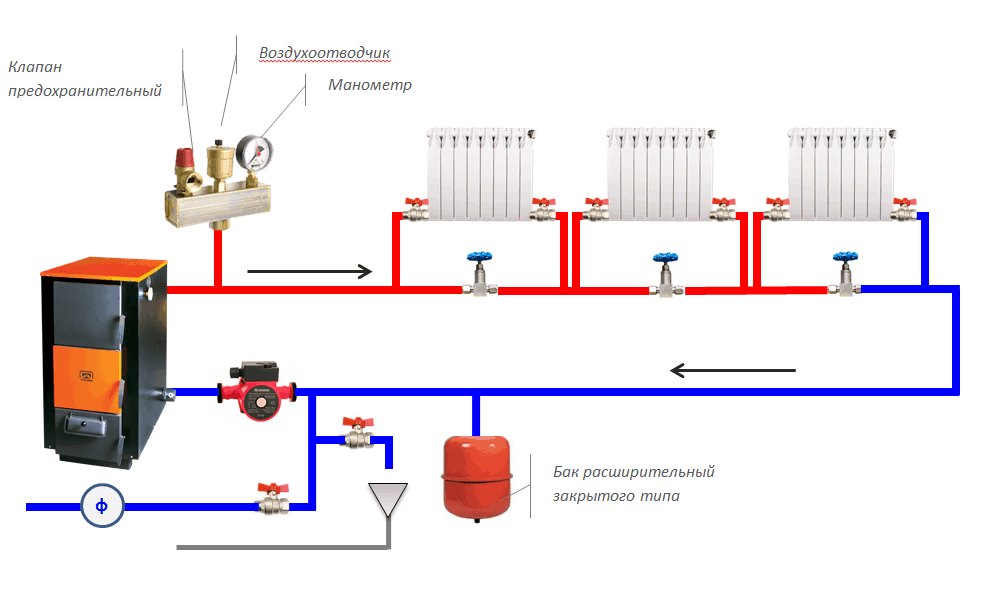

«Ленинградка» закрытого типа


Схема «ленинградки» закрытого типа.

Данная схема предполагает установку мембранного расширительного бачка, который создает в конструкции избыточное давление в пределах 1,5 атмосфер. Система закрытого типа нуждается в монтаже дополнительного оборудования, такого как манометр, воздухоотводчик и предохранительный клапан.

1 Описание особенностей системы

Справедливо отмечено, что существует большое количество технологических схем, ориентированных на решение одного единственного вопроса – отопление частного дома.

Встречаются системы однотрубные и двухтрубные, горизонтальные и вертикальные. Одноконтурные и многоконтурные. Каждый вариант предлагает свое плюсы и минусы и ни один не является идеальным.

Система отопления типа ленинградка — одно из самых популярных решений, когда речь идет об обустройстве отопительного контура в частном доме одно или двухэтажного уровня.

Для многоэтажных строений она тоже подойдет, но эффективность ее упадет, так как она сильно зависит от протяжности контура.

Что же такое эта ленинградская система? На самом деле принцип ее действия и схема расположения труб очень проста.

Это одноконтурная однотрубная схема расположения трубопроводов с последовательным подключением радиаторов.

Одноконтурная, означает, что ленинградка подключена только к одному котлу или бойлеру и работает исключительно на обогрев помещений, оперируя циркуляцией теплового носителя, чаще всего воды или антифриза.

Она также однотрубная, то есть состоит из одной трубы, прямой или с ответвлениями (байпасами). Однотрубная схема предполагает движение носителя по четкому направлению.

Схема последовательного подключения

Вода или антифриз выходит из котла, проходит через всю цепочку радиаторов, а затем по той же трубе замыкается на котле либо смесительном узле. Особенность схемы в том, что радиаторы в ней стараются разместить по всему контуру, чтобы расстояние между последним радиатором и котлом было минимальным.

Система устроена так, что носитель со временем остывает, то есть на крайних участках температура может быть существенно ниже. Эту проблему ленинградка решает достаточно изящно, за счет оперирования принудительной циркуляцией, температурными датчиками и байпасами.

Разводка системы ленинградка также оставляет вам некоторое поле для маневра. Можно выбрать любой вариант.

Что же до конкретных составляющих системы отопления, то ленинградка лучше всего работает с пластиковыми или металлопластиковыми трубами, а также принудительной циркуляцией потока, формируемой с помощью насоса.

1.1 Плюсы и минусы

Ленинградка, как и любая другая отопительная схема, не является универсальным кандидатом. Она подходит для решения одних задач и не подходит для других,

Для лучшего понимания приоритетных направлений, следует понять, какие плюсы и минусы она в себе несет. Этим и займемся.

  • Простота и лаконичность;
  • Возможность осуществить монтаж своими руками;
  • Разводка труб выбирается по вашему вкусу и желанию;
  • Экономность;
  • Высокий КПД при низких затратах;
  • Практически идеально подходит для отопления одноэтажного или двухэтажного дома;
  • Возможность изолировать каждый узел, делая схему отопления полностью автономной и независимой.

Радиатор в ленинградке с входными кранами и терморегуляторами

  • Температура носителя снижается пропорционально длине магистрали;
  • Если выбрана нижняя разводка и длина труб больше 50 метров, то необходимо заняться принудительной циркуляцией с помощью насоса, в противном случае есть риск закупоривания системы и остановки движения носителя;
  • Полностью нафаршированный трубопровод с байпасами, изолированными радиаторами и вентилями температурного контроля все же обойдется вам в кругленькую сумму.

Минусов у такой системы намного меньше, но они все же есть. Также отметим, что ленинградка не лучшим образом функционирует, если необходимо обеспечить отопление огромных зданий с большой этажностью. Даже там ее можно приспособить, но результаты будут не такими впечатляющими.

Тем не менее, в доме средних размеров эта схема показывает себя как нельзя лучше, затыкая за пояс большую часть конкурентных решений.

Отопление «ленинградка» – схема открытой разводки


остывшая вода по трубе обратки возвращается назад в котёл

Из-за нагрева воды в отопительной системе по законам физики она расширяется в объёме. Поэтому для удаления её излишков в контуре устанавливается расширительный бачок. При этом в открытой отопительной системе, такой конструктивный элемент связан с воздухом в помещении посредством специального патрубка. После того как теплоноситель остынет, он из расширительного бака снова попадает в систему.

Очень часто для повышения эффективности работы отопления однотрубную систему оснащают циркуляционным насосом, который устанавливается перед котлом на трубе обратки. Благодаря такому дополнению, скорость обогрева частного дома как одноэтажного, так и с двумя этажами значительно увеличивается, так как теплоноситель начинает циркулировать по принудительному принципу.

Чтобы облегчить заполнение отопительной системы водой, в месте прохождения трубы обратки через запорный механизм и очистительный фильтр подключается трубопровод холодного водоснабжения. Также в нижней точке системы монтируется сливной патрубок с краном на конце. Такое приспособление позволяет в случае необходимости слить весь теплоноситель из системы.

В частном домостроении обычно используют стандартные радиаторы с нижней схемой подключения. При этом каждая батарея для удаления воздушных пробок оснащается краном Маевского. Помимо этого в частных домах для «ленинградки» зачастую используют последовательный диагональный метод подключения батарей.

Но, несмотря на популярность таких схем разводки отопления, они обладают общим существенным недостатком — в них не предусмотрена регулировка уровня теплоотдачи каждой отдельно взятой батареи. Для решения этой проблемы существует кардинально другой способ подключения радиаторов.

Для улучшения работы отопительной системы посредством регулировки тепла каждого радиатора используется параллельное подключение всех батарей к стояку. При этом каждое отопительное устройство на входном и выходном патрубке оснащается запорной арматурой. Также в параллельный к батарее участок стояка, который в такой ситуации выступает в роли байпаса, монтируется игольчатый кран для регулировки интенсивности водяного потока через отопительную батарею. Это удалось достигнуть благодаря законам физики, ведь при полном открытии запорного механизма теплоноситель не потечёт вверх по батарее, преодолевая силу тяжести. Это приводит к тому, что при увеличении степени открытия вентиля, снижается температура в батарее.

Резюме: плюсы и минусы новостройки

В ЖК «Ленинградка 58» девелопер предоставил потребителям возможность приобрести квартиру рядом с единственным в Москве водохранилищем, речным вокзалом и несколькими крупными парками. Из окон высоких этажей и с открытых террас будут открываться живописные виды на воду и зелень, а развитая транспортная сеть позволит быстро перемещаться по Москве. Из недостатков стоит отметить соседство с научным институтом и микрорайоном их старых пятиэтажек под снос.

Плюсы:

— уникальная локация;
— хорошая транспортная доступность;
— авторская архитектура;
— квартиры с террасами.

Минусы:

— растянутые сроки строительства;
— неудачные планировки;
— рядом расположены дома под снос.

Новостройка является универсальным жилым комплексом для людей самых разных возрастов: молодежи, семей с детьми или без, пожилых граждан. Хотя собственной инфраструктуры в «Ленинградке 58» нет, но этот недостаток компенсируется обилием соц. объектов в шаговой доступности. Учитывая все «плюсы» и «минусы» новостройки, ее можно отнести к достойному комфорт-классу и поставить твердую среднюю оценку.

Плюсы и минусы системы отопления Ленинградка

Разработали систему еще в прошлом веке. Изначально она была рассчитана на массовое строительство. Добиваясь максимальной эффективности, разработчики пренебрегли некоторыми недостатками.

Преимуществом Ленинградки является простота монтажа

Обзор системы разумно начать с рассмотрения плюсов:

  1. Расход труб при изготовлении Ленинградки на 30% меньше, чем для другой системы.
  2. Меньший расход материала и объема монтажных работ способствует снижению себестоимости отопления.
  3. Ленинградка подходит для одноэтажных и многоэтажных зданий.
  4. Схема считается самой надежной. Контур изначально нужно правильно смонтировать, настроить, и он будет без сбоев работать.
  5. Для функционирования отопления не нужны дорогостоящие распределительные узлы.
  6. Нижнее расположение разводки в одноэтажном здании позволяет прятать трубопровод под пол. На поверхность выступают только патрубки подключения отопительных приборов.
  7. Схема настолько проста, что смонтировать все узлы под силу неопытному специалисту.
  8. Если говорить о минусах, то их тоже много, и они существенные:
  9. Каждая последующая батарея, удаленная от котла, слабее прогревается. Чтобы улучшить обогрев крайних комнат, на батареях приходится увеличивать количество секций.
  10. Горизонтальная разводка трубопровода не позволяет в одноэтажных зданиях к отоплению подключать полотенцесушители, систему «теплый пол».
  11. Выдержать уклон трубопровода на больших площадях сложно, а иногда невозможно. Самотечная система работать не будет. Отопление придется оснащать циркуляционным насосом, что приводит к дополнительным расходам.

Чтобы полностью разобраться с сильными и слабыми сторонами Ленинградки, стоит подробнее изучить все существующие варианты ее схем.

Однотрубная система отопления делится на типы и виды

В зависимости от монтажа ленинградка бывает 2 типов:

  • горизонтального;
  • вертикального.

Схема однотрубной системы отопления “Ленинградка”.

Для одноэтажного дома горизонтальная однотрубная система отопления прокладывается над полом или в конструкции пола, которая обязательно подвергается теплоизоляции, чтобы исключить теплоотдачу. Желательно подающую горизонтальную магистраль монтировать по ходу движения воды под небольшим уклоном, а установку радиаторов делать на одном уровне. На каждом приборе должны быть установлены краны Маевского, с помощью которых будет удаляться воздух из радиаторов. Горизонтальная схема подключения одноэтажного дома изображена.

Для двухэтажного дома горизонтальная имеет стояк подачи на верхний этаж, который может врезаться на 1 этаже. Регулировку температуры в данной двухконтурной разводке можно сделать поэтажно, при помощи кранов, расположенных на каждом этаже перед первыми радиаторами. Горизонтальная схема подключения двухэтажного дома представлена.

При монтаже вертикальной однотрубной отсутствует циркуляционный насос, потому что имеется естественная циркуляция. Нагретая вода поднимается из котла по стояку на 2 этаж и попадает в нагревательные приборы, где она и охлаждается. В этом случае давление бывает небольшим, оно измеряется высотой водяного столба стояка подачи, поэтому на радиаторах 1 этажа можно обойтись без байпасов. Вертикальная схема подключения двухэтажного дома изображена.

Жидкость при естественной циркуляции может перемещаться, потому что происходит изменение плотности теплоносителя при нагревании и охлаждении. Но использование труб большого диаметра с магистральной разводкой под определенным уклоном портят интерьер комнат, и это считается самым большим недостатком такого обогрева дома. При вертикальной однотрубной системе с принудительной циркуляцией происходит быстрый нагрев приборов и поэтому для монтажа требуются трубы меньшего диаметра.

По принципу циркуляции теплоносителя однотрубная отопительная система бывает:

Схема отопления “Ленинградка”.

  • с естественной циркуляцией, то есть самотечной или гравитационной;
  • с принудительной циркуляцией, в этом случае устанавливают насос.

Принцип разводки в системе отопления ленинградка основан на расположении всех отопительных приборов, прежде всего радиаторов, на одном стояке или магистральном трубопроводе. При таком расположении труб теплоноситель может спокойно циркулирововать внутри. Для наглядности приведена .

Данная схема, как и любая другая система отопления, начинается с котла. Красным цветом обозначена условно подающая линия, которая подает тепло в радиаторы отопления. На выходе из котла располагается расширительный бак, а трубопровод подключен к отопительным приборам. От радиаторов отопления теплоноситель обозначается синим цветом – “обратка”, движение там осуществляется с помощью циркуляционного насоса.

Список источников

  • stroisovety.org
  • sovet-ingenera.com
  • rusolymp.ru
  • mr-build.ru
  • kotel.guru
  • vdome.club
  • avaho.ru
  • funer.ru
  • 1poteply.ru
  • teplyj-dom.su

Похожие статьи

Комментировать
0
145 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
