Контроллер для зарядки акб своими руками, схема

Виды контроллеров

Контроллеры On/Off

Эти модели являются самыми простыми из всего класса контроллеров заряда для солнечных батарей.

Контроллер заряда On/Off для гелиосистем

С помощью контроллеров On/Off не получится обеспечить полную зарядку аккумуляторной батареи. Ведь здесь отключение происходит в том момент, когда достигнут максимальный ток. А процесс зарядки до полной ёмкости ещё необходимо поддерживать несколько часов. Уровень заряда в момент отключения находится где-то 70 процентов от номинальной ёмкости. Естественно, что это негативно отражается на состоянии аккумулятора и снижает срок его эксплуатации.

Контроллеры PWM

В поисках решения неполной зарядки аккумулятора в системе с устройствами On/Off были разработаны блоки управления, основанные на принципе широтно-импульсной модуляции (сокращённо ШИМ) заряжающего тока. Смысл работы такого контроллера заключается в том, что он понижает заряжающий ток, когда достигается предельное значение напряжения. При таком подходе заряд аккумулятора доходит практически до 100 процентов. Эффективность процесса увеличивается до 30 процентов.

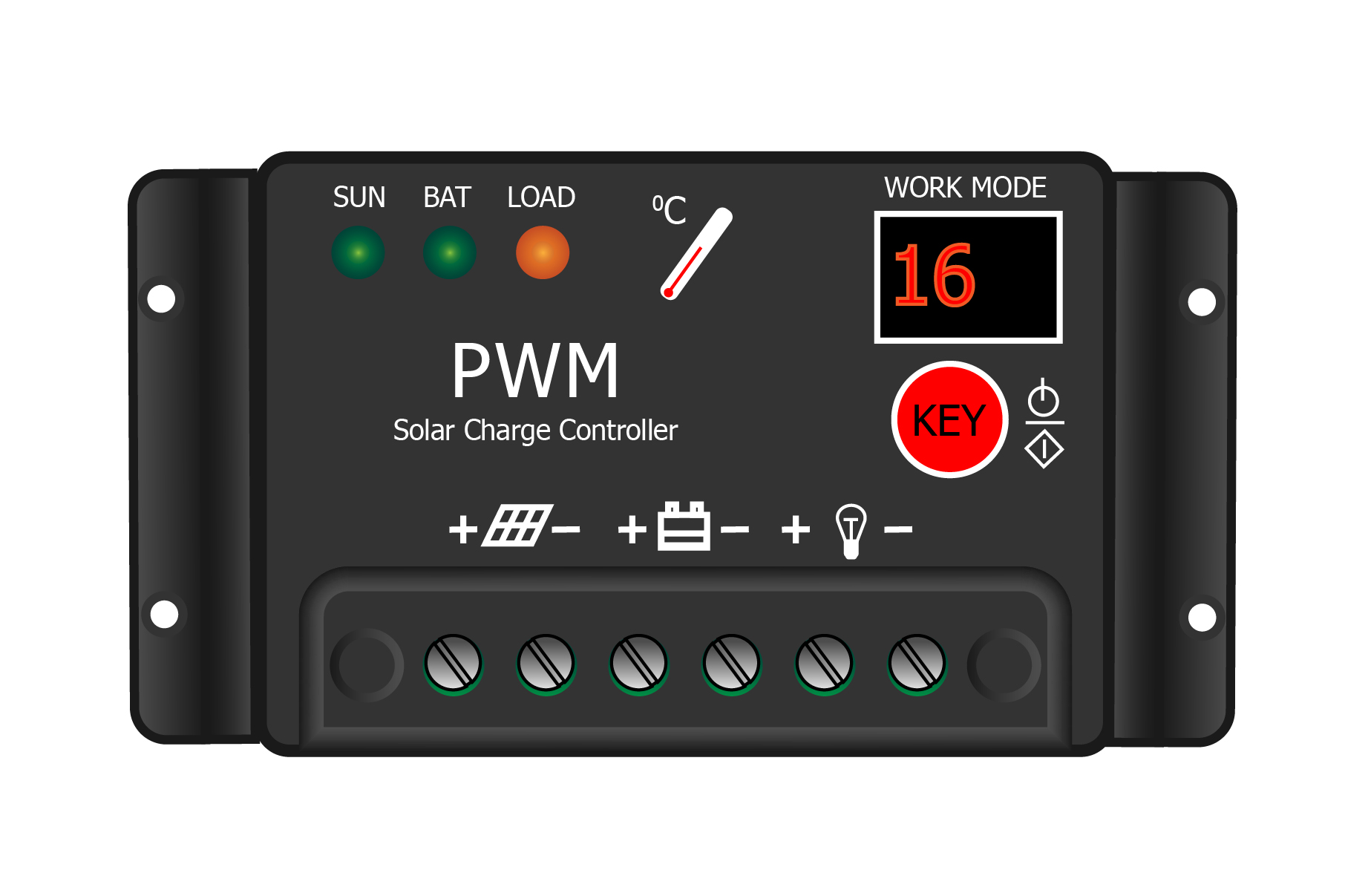

Контроллер заряда PWM

ШИМ контроллеры заряда для солнечных батарей специалисты рекомендуют применять в тех регионах, где наблюдается высокая активность солнечных лучей. Их часто можно встретить в гелиосистемах маленькой мощности (менее двух киловатт). Как правило, в них работают аккумуляторные батареи небольшой ёмкости.

Регуляторы типа MPPT

Контроллеры заряда МРРТ сегодня являются самыми совершенными устройствами для регулирования процесса заряда аккумуляторной батареи в гелиосистемах. Эти модели увеличивают эффективность генерации электричества на одних и тех же солнечных батареях. Принцип работы устройств MPPT основан на определении точки максимального значения мощности.

Контроллер заряда MPPT

MPPT в постоянном режиме следит за током и напряжением в системе. На основании этих данных микропроцессор подсчитывает оптимальное отношение параметров для того, чтобы достигнуть максимальной выработки по мощности. При регулировке напряжения и учитывается даже этап процесса зарядки. MPPT контроллеры солнечных батарей даже позволяют снимать большое напряжение с модулей, затем преобразовывая его в оптимальное. Под оптимальным понимается то, которое обеспечивает полную зарядку АКБ.

Если оценивать работу MPPT по сравнению с PWM, то эффективность функционирования гелиосистемы возрастёт от 20 до 35 процентов. К плюсам также стоит отнести возможность работы при затенении солнечной панели до 40 процентов. Благодаря возможности поддержания высокого значения напряжения на выходе контроллера можно использовать проводку небольшого сечения. А также можно поставить солнечные панели и блок на большее расстояние, чем в случае с PWM.

Гибридный контроллер

Самодельные контроллеры

Люди, которые разбираются в электротехнике, часто сами собирают контроллеры заряда для ветрогенераторов и солнечных батарей. Функциональность подобных моделей часто уступает по эффективности и набору функций фабричным устройствам. Однако в небольших установках маленькой мощности самодельного контроллера вполне достаточно.

Самодельный контроллер заряда для гелиосистем

При создании контроллера заряда своими руками следует помнить о том, что суммарная мощность должна удовлетворять следующему условию: 1,2P ≤ I*U. I – это выходной ток контроллера, U – это напряжение при разряженной батарее.

Схем самодельных контроллеров существует довольно много. Их можно поискать на соответствующих форумах в сети. Здесь следует сказать лишь о некоторых общих требованиях к такому устройству:

Напряжение зарядки должно быть 13,8 вольта и меняется в зависимости номинального значения силы тока;
Напряжение, при котором происходит отключение заряда (11 вольт). Эта величина должна быть настраиваемой;
Напряжение, при котором включается заряд 12,5 вольта.

Теория

Для последовательного соединения аккумуляторов, обычно к плюсу электрической схемы подключают положительную клемму первого последовательное соединение аккумуляторов аккумулятора. К его отрицательной клемме подключают положительную клемму второго аккумулятора и т.д. Отрицательную клемму последнего аккумулятора подключают к минусу блока. Получившаяся при последовательном соединении аккумуляторная батарея имеет ту же емкость, что и у одиночного аккумулятора, а напряжение такой батареи равно сумме напряжений входящих в нее аккумуляторов. Значит если аккумуляторы имеют одинаковые напряжения, то напряжение батареи равно напряжению одного аккумулятора, умноженному на количество аккумуляторов в аккумуляторной батарее.

Энергия, накопленная в АКБ, равна сумме энергий отдельных аккумуляторов (произведению энергий отдельных аккумуляторов, если аккумуляторы одинаковые), независимо от того, как соединены аккумуляторы – параллельно или последовательно.

Литий-ионные батареи просто подключить к БП нельзя – нужно выравнивание зарядных токов на каждом элементе (банке). Балансировку проводят при зарядке аккумулятора, когда энергии много и её можно сильно не экономить и поэтому без особых потерь можно воспользоваться пассивным рассеиванием “лишнего” электричества.

Никель-кадмиевые АКБ не требуют дополнительных систем, поскольку каждое звено при достижении его максимального напряжения заряда перестает принимать энергию. Признаки полного заряда Ni-Cd – это увеличение напряжения до определенного значения, а затем его падение на несколько десятков милливольт, и повышение температуры – так что лишняя энергия сразу превращается в тепло.

У литиевых аккумуляторов наоборот. Разрядка до низких напряжений вызывает деградацию химии и необратимое повреждение элемнта, с ростом внутреннего сопротивления. В общем они не защищены от перезаряда, и можно потратить много лишней энергии, резко сокращая тем самым время их службы.

Если соединить несколько литиевых элементов в ряд и запитать через зажимы на обоих концах блока, то мы не можем контролировать заряд отдельных элементов. Достаточно того, что одно из них будет иметь несколько более высокое сопротивление или чуть меньшую емкость, и это звено гораздо быстрее достигнет напряжения заряда 4,2 В, в то время как остальные будут еще иметь 4,1 В. И когда напряжение всего пакета достигнет напряжение заряда, может оказаться, что эти слабые звенья заряжены до 4,3 Вольт или даже больше. С каждым таким циклом будет происходить ухудшение параметров. К тому же Li-Ion является неустойчивым и при перегрузке может достичь высокой температуры, а, следовательно, взорваться.

Чаще всего на выходе источника зарядного напряжения ставится устройство, называемое “балансиром”. Простейший тип балансира – это ограничитель напряжения. Он представляет из себя компаратор, сравнивающий напряжение на банке Li-Ion с пороговым значением 4,20 В. По достижении этого значения приоткрывается мощный ключ-транзистор, включенный параллельно элементу, пропускающий через себя большую часть тока заряда и превращающий энергию в тепло. На долю самой банки при этом достается крайне малая часть тока, что, практически, останавливает ее заряд, давая дозарядиться соседним. Выравнивание напряжений на элементах батареи с таким балансиром происходит только в конце заряда по достижении элементами порогового значения.

Другие статьи по данной теме:

Новый номер журнала «Компоненты и технологии»
Два подхода к проведению соединений в плоских конструктивах
Школа схемотехнического проектирования устройств обработки сигналов. Занятие 17. Цифровые синтезаторы прямого синтеза частот
Усовершенствованный модуль ECCP (ШИМ) и его применение
Анализ параллельной работы импульсных повышающих преобразователей напряжения постоянного тока
Проектирование для ПЛИС Xilinx: системные аспекты и уровень регистровых передач
Расширение семейства программируемых систем на кристалле Zynq‑7000 AP SoC
Многодоменные осциллографы Tektronix MDO4000. Часть 1. Возможности в осциллографии

Назад Снижение энергопотребления, эксплуатационных расходов и времени вывода изделия на рынок лагодаря более продвинутым методикам управления электродвигателями
Вперёд Двухсетевой импульсный тяговый электропривод для железнодорожного транспорта

Если Вы заметили какие-либо неточности в статье (отсутствующие рисунки, таблицы, недостоверную информацию и т.п.), просьба сообщить нам об этом. Пожалуйста укажите ссылку на страницу и описание проблемы.

Причины блокировки контроллером li-ion аккумулятора 18650

Главная причина – возникновение короткого замыкания из-за превышения предельно допустимого напряжения тока внутри АКБ. Микросхема разрывает электрическую цепь. Для разблокировки батареи достаточно зарядить ее.

Вторая причина – глубокий разряд аккумулятора. При глубоком некритичном разряде батарейку можно разблокировать с помощью зарядного устройства.

При разряжении до критичного состояния устройство не включится: внутренние химические процессы приводят к образованию металлических литиевых кристаллов, которые создают опасный контакт между положительным и отрицательным полюсами, приводящий к взрыву.

Схема устройства для балансировки аккумуляторов

Это аналог мощного стабилитрона, нагруженного на низкоомную нагрузку, роль которой здесь выполняют диоды D2…D5. Микросхема D1 измеряет напряжение на плюсе и минусе аккумулятора и если оно поднимается выше порога, открывает мощный транзистор, пропуская через себя весь ток от ЗУ. Как соединяется всё это вместе и к блоку питания – смотрите далее.

Блоки получаются действительно маленькие, и вы можете смело устанавливать их сразу на элементе. Следует только иметь в виду, что на корпусе транзистора возникает потенциал отрицательного полюса батареи, и вы должны быть осторожны при установке систем общего радиатора – надо использовать изоляцию корпусов транзисторов друг от друга.

Некоторые особенности контроллеров заряда солнечных батарей

В заключение нужно сказать ещё о нескольких особенностях контроллеров заряда. В современных системах они имеют ряд защит для повышения надёжности работы. В таких устройствах могут быть реализованы следующие виды защиты:

От неправильного подключения полярности;
От коротких замыканий в нагрузке и на входе;
От молнии;
От перегрева;
От входных перенапряжений;
От разряда аккумулятора в ночное время.

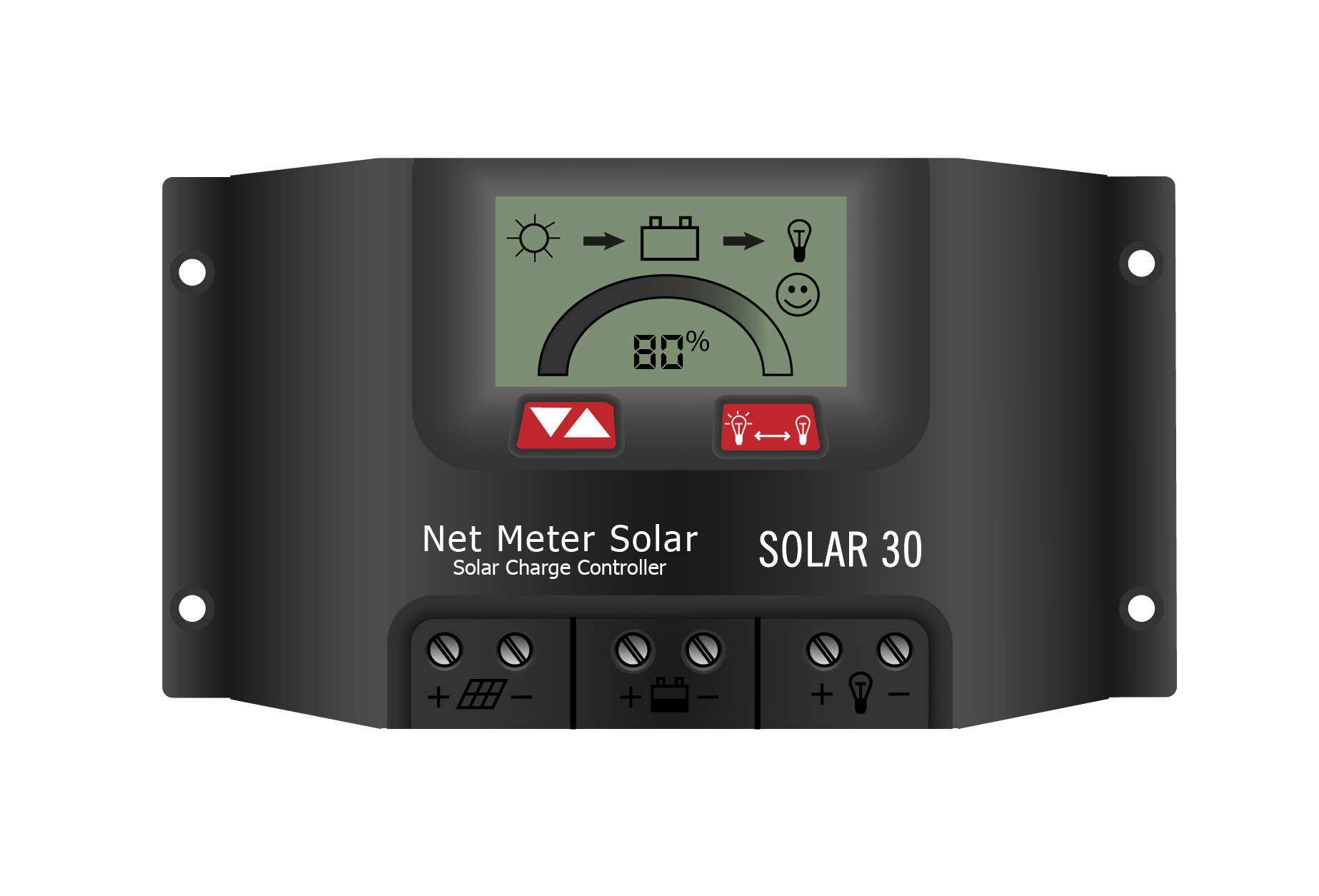

Чтобы облегчить эксплуатацию гелиосистем, контроллеры заряда имеют информационные дисплеи.

Степень заряда, напряжение АКБ;
Ток, отдаваемый фотоэлементами;
Ток для заряда батареи и в нагрузке;
Запасённые и отданные ампер-часы.

На дисплее может также выдаваться сообщение о понижении заряда, предупреждение об отключении питания в нагрузку.

Интересны модели, имеющие интерфейс для подключения к компьютеру. Так можно значительно расширить функционал наблюдения за гелиосистемой и управления ей.

Как восстановить Li-ion АКБ

При полном выходе из строя батареи лучшее решение – утилизация, в ситуации крайней необходимости ее можно реанимировать различными способами:

Помещение АКБ в морозильник: резкая смена температуры в ряде случаев приводит к его временному запуску. В морозильной камере необходимо держать ее в течение 40–50 минут, после чего извлечь и незамедлительно подключить к зарядному устройству на 5 минут. Подождать разогрева батарейки до комнатной температуры и полностью зарядить.
Вскрытие АКБ и отсоединение защитной микросхемы

Процедура проводится крайне осторожно. Для начала необходимо измерить тестером напряжение на контактах (дальнейшие действия возможны только при нулевом показателе), отсоединить защитную плату, замерить показатели напряжения

Дальше подключить на 10–15 минут, установив такие показатели: 100 мА, 4,2 В. При перегреве батареи зарядку следует отсоединить. Как только она полностью зарядится, защитная схема возвращается на место.

Перед разбором посмотрите на дату выпуска li-ion аккумулятора. Если ему больше 3–4 лет, не стоит пытаться реанимировать его.

Итак, контроллер для литий-ионных батарей выполняет важную функцию – не позволяет напряжению вырасти до 4,2 В и понизиться до 2,75 В (оптимальное напряжение для АКБ на литии – 3,7 вольта). Сильная разрядка и повышенная зарядка приводят к выходу устройства из строя.

Характеристики SC806

SC806 — это контроллер, предназначенный для построения узла заряда одной ячейки Li-Ion аккумулятора и полностью реализующий весь алгоритм заряда Li-Ion аккумулятора.

Контроллер обеспечивает прямое подключение светодиодных индикаторов к соответствующим выходам с открытым стоком. Индикаторы отражают наличие напряжения от внешнего источника, наличие аккумулятора, все режимы заряда и аварийное состояние.

Контроллер также имеет два управляющих входа— переключение между режимами заряда и мониторинга, а также вход контроля температуры аккумулятора.

SC806 выпускается в миниатюрном корпусе MLP 3×3 мм с 10 выводами и требует небольшое количество пассивных внешних компонентов (в минимальной конфигурации включения — 2 резистора и 2 конденсатора) . Типовая схема включения показана на рис. 3.

Рис. 3. Типовая схема зарядного устройства на основе контроллера заряда SC806IMLTRT

Назначение выводов SC806:

Vcc — вход подключения внешнего адаптера.

DIS — вход включения–выключения заряда. Низкий логический уровень включает контроллер в режим заряда, а при увеличении напряжения выше 1,0 В контроллер переключается в режим мониторинга аккумулятора. Оставлять неподключенным данный вход нельзя.

CHRGB и CPB — выходы, реализованные на МОП-транзисторах с открытым стоком для прямого подключения светодиодных индикаторов.

Состояние выхода CHRGB отражает текущий режим работы зарядного узла:
- низкоомное состояние означает, что контроллер находится в процессе заряда аккумулятора;
- высокоомное состояние устанавливается после уменьшения зарядного тока ниже порога, заданного резистором Rterm на выходе ITERM;
- режим мерцания с частотой 1 Гц устанавливается при аварийном состоянии (перегрев контроллера или превышение предела входного напряжения).
Выход CPB переходит в низкий логический уровень при напряжении на входе Vcc выше 3,0 В. Контроль напряжения на входе Vcc осуществляется независимо от состояния входа DIS.

NOBAT — выход, сигнализирующий об отсутствии батареи. Вывод переключается в высокоомное состояние при установленной батарее и в логическую единицу, если батарея отсутствует.

NTC — вход контроля температуры аккумулятора. Подключается через резистор к Vcc и через термозависимый элемент внутри батареи к GND. Когда напряжение на входе NTC превышает 90% от напряжения Vcc, происходит переключение выхода NOBAT в высокий логический уровень. Вход NTС управляет только состоянием выхода NOBAT и не влияет на процесс зарядки. Для автоматического прекращения процесса заряда при использовании NTC элементов необходимо соединить выход NOBAT с входом DIS. В этом случае логическая единица, сформированная на выходе NOBAT при превышении порога на входе NTC, прекратит процесс заряда.

ITERM и IPRGM предназначены для подключения внешних токозадающих резисторов, их правильный подбор позволяет выбрать оптимальные для каждой модификации аккумулятора токи предварительного и основного режимов заряда, а также ток порога завершения заряда.

VOUT — вывод для подключения батареи. По окончании процесса заряда SC806 переходит в режим слежения за состоянием батареи (режим мониторинга). При снижении напряжения на 0,1 В контроллер возобновляет заряд. Кроме того, контроллер SC806 снабжен внутренней защитой от перегрева и индикатором некорректного уровня входного напряжения.

SC806 обеспечивает постоянный ток заряда до 1,0 А и диапазон входного напряжения от 3,15 до 6,4 В (предельное напряжение 7,0 В ).

Функциональные возможности SC806 позволяют построить гибкий и надежный узел заряда на минимальной площади печатной платы.

Какие различают виды модулей-контроллеров

Перед тем, как выбрать контроллер заряда, не лишним будет разобраться в основных технических характеристиках приборов. Главным отличием между популярными моделями регуляторов заряда солнечных батарей считается метод обхода ограничения лимитного напряжения. Выделяют также функциональные характеристики, от которых напрямую зависит практичность и удобство использования «умной» электроники. Рассмотрим популярные и востребованные разновидности контроллеров для современных гелиосистем.

1) On/Off контроллеры

Самый примитивный и ненадежный способ распределения энергоресурсов. Его главный недостаток — аккумулирующая емкость заряжается до 70–90% от фактической номинальной емкости. Первостепенная задача On/Off моделей заключается в предотвращении перегрева и перезаряда АКБ. Контроллер для солнечной батареи блокирует подзарядку при достижении лимитного значения напряжения, поступающего «свыше». Обычно это происходит при 14,4V.

На таких солнечных контроллерах используется порядком устаревшая функция автоматического отключения режима подзарядки при достижении максимальных показателей генерируемого электрического тока, что не позволяет зарядить АКБ на 100%. Из-за этого происходит постоянный недобор энергоресурсов, что негативно сказывается на сроке службы аккумулятора. Поэтому такими солнечными контроллерами пользоваться при установке дорогостоящих гелиосистем нецелесообразно.

2) PWM контроллеры (ШИМ)

Управляющие блоки-схемы, функционирующие по методу широтно-импульсной модуляции, справляются со своими прямыми обязанностями гораздо лучше, чем приборы типа On/Off. ШИМ контроллеры предотвращают чрезмерный перегрев аккумулятора в критических ситуациях, повышают способность принятия электрического заряда и контролируют сам процесс обмена энергией внутри системы. PWM контроллер дополнительно выполняет ряд других полезных функций:

оснащен специальным датчиком для учета температуры электролита;
вычисляет температурные компенсации при различных напряжениях заряда;
поддерживает работу с разными видами аккумулирующих емкостей для дома (GEL, AGM, жидко-кислотные).

Пока напряжение находится ниже 14,4 В, АКБ подключен к солнечной панели напрямую, благодаря чему процесс подзарядки происходит очень быстро. Когда показатели превысят максимально допустимое значение, солнечным контроллером напряжение автоматически будет понижено до 13,7 В — в этом случае процесс подзарядки не будет прерван и батарея зарядится на 100%. Температура работы устройства колеблется в пределах от -25℃ до 55℃.

3) МРРТ контроллер

Данный тип регулятора постоянно контролирует ток и напряжение в системе, принцип работы построен на обнаружении точки «максимальной мощности». Что это дает на практике? Использовать МРРТ контроллер выгодно, поскольку он позволяет избавиться от излишков напряжения с фотоэлементов.

Эти модели регуляторов используют широтно-импульсные преобразования в каждом отдельном цикле процесса подзарядки АКБ, что позволяет увеличить отдачу солнечных панелей. В среднем экономия составляет порядка 10–30%

Важно помнить, что ток на выходе из аккумуляторной батареи всегда будет выше входящего тока, который поступает от фотоэлементов

МРРТ-технология обеспечивает зарядку аккумуляторов даже при облачной погоде и недостаточной интенсивности солнечного излучения. Целесообразнее применять такие контроллеры в гелиосистемах мощностью 1000 Вт и выше. МРРТ контроллер поддерживает работу с нестандартными напряжениями (28 В или другие значения). КПД держится на уровне 96–98%, а значит, практически все солнечные ресурсы будут преобразованы в постоянный электрический ток. Контроллер МРРТ считается самым лучшим и надежным вариантом для бытовых гелиосистем.

4) Гибридные контроллеры заряда

Это оптимальный вариант, если в качестве электростанции для частного дома используется комбинированная схема электроснабжения, которая состоит из гелиоустановки и ветрогенератора. Гибридные устройства могут работать по технологии МРРТ или PWM, но при этом вольтамперные характеристики будут отличаться.

Ветрогенераторы вырабатываю электричество неравномерно, что приводит к непостоянной нагрузке на аккумуляторы — они функционируют в так называемом «стрессовом режиме». При возникновении критической нагрузки солнечный контроллер гибридного типа сбрасывает избыточную энергию при помощи специальных тэнов, которые подключаются к системе отдельно.

Дополнительные функции контроллеров заряда Semtech

Контроллер SC806 является самым простым в серии SC80x. Другие контроллеры серии поддерживают ряд дополнительных функций. Например, контроллер SC805 оснащен встроенным таймером и выполняет функцию стабилизатора напряжения с малым падением напряжения (LDO). Полный перечень контроллеров заряда серии SC80x Semtech и их функциональная наполненность приведены в таблице.

Таблица. Функциональность и параметры контроллеров заряда Semtech

Таймер является одним из элементов схемы предотвращения необратимых последствий работы неисправного аккумулятора: если условие завершения заряда не наступает в течение времени, ограниченного установкой таймера, то процесс заряда прекращается и контроллер устанавливает индикацию аварии. Бесконтрольное продолжение зарядного процесса, если аккумулятор неисправен (например, когда паразитный ток утечки превышает порог прекращения заряда, либо неисправен датчик температуры), может вызвать его возгорание и взрыв.

Наличие дополнительной функции LDO у зарядного контроллера является очень удобным. В этом случае, при подключенном к устройству внешнем источнике питания и полностью заряженном аккумуляторе, зарядный контроллер может не только следить за состоянием аккумулятора, но и выполнять вторую полезную работу — линейного стабилизатора. При этом сокращается количество компонентов на плате и общая стоимость устройства.

Контроллеры серии SC80x могут использоваться также для заряда NiCd и NiMH аккумуляторов в режиме заряда постоянным током. Критерием окончания заряда в этом случае необходимо считать ограничение температуры согласно техническому описанию применяемой модели аккумулятора, а также заряд по таймеру.

В заключение хотелось бы отметить, что благодаря появлению малогабаритных и энергоемких аккумуляторов и современных контроллеров заряда, выполняющих все стадии заряда автоматически, процесс разработки узлов питания для автономной электронной аппаратуры значительно упростился.

Схема подключения TP4056

Подключение к зарядке через стандартный разъём microUSB (или miniUSB) или через дублирующие контакты «+» и «—«. Аккумулятор (без встроенной защиты разряда) подключается к контактам «B+» и «B-«. Нагрузка подключается к контактам «OUT+» и «OUT-» (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4.2 В).

Если перепутать полярность питания то микросхема очень сильно греется и умирает, если перепутать полярность аккумулятора то опять TP4056 греется и через некоторое время умирает. Подавать на вход больше 8 вольт тоже не стоит. Оптимальное напряжение питания 5 В, хотя можно подавать примерно от 4.5 до 8 В. Чем больше напряжения питания, тем больше будет греться TP4056 поскольку напряжение преобразовывается линейно.

А теперь самое интересное — будем мерить

Мерить мы будем следующее:

Процесс зарядки — посмотрим, как меняется ток заряда от напряжения на аккумуляторе.
Разрядку, а точнее умение модуля продолжительно отдавать ток в нагрузку, а так же умение отрубать аккумулятор по достижении порога разряда.

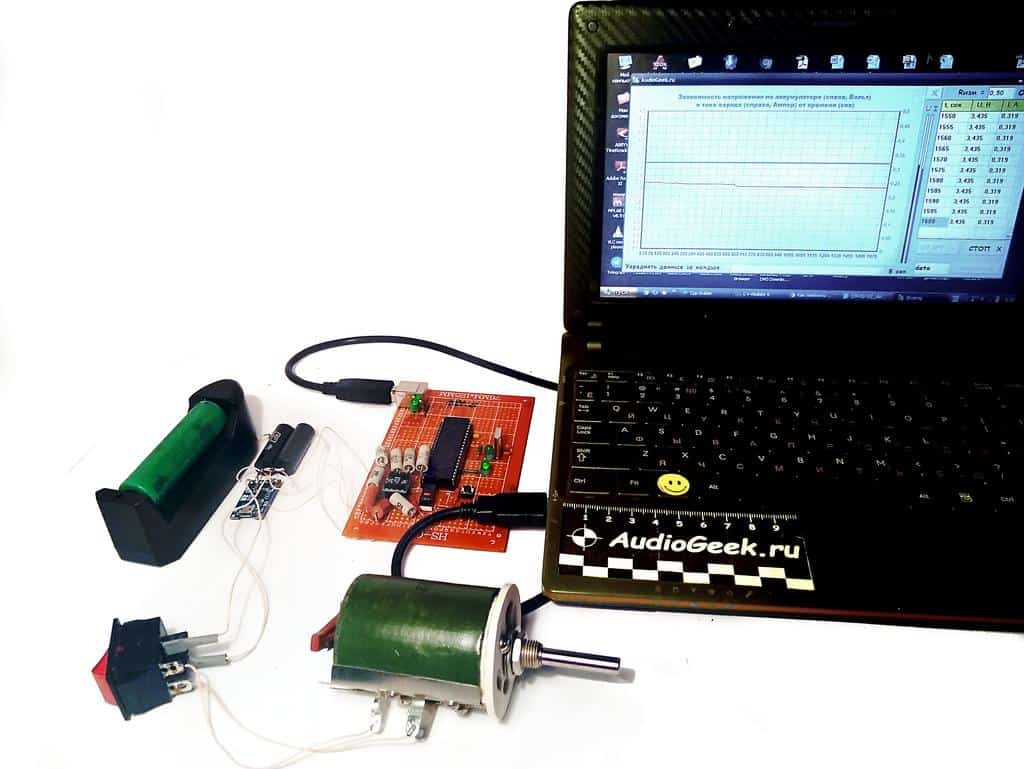

Для этих целей нам понадобится вольтметр и амперметр. Но я рожа ленивая, да и мерить вручную в наш век — мартышкин труд. Поэтому на помощь был позван микроконтроллер PIC18F4550. Он умеет общаться с компом по USB и обладает 10-битным АЦП на борту.

Амперметр и вольтметр далее изображены условно. И вольтметр и амперметр реализованы на дифференциальных усилителях. Для измерения тока использован низкоомный резистор, разность напряжений с выводов которого и снимается дифференциальным усилителем. Такому методу измерения тока недавно была посвящена отдельная статья.

С выходов диф. усилителей сигнал поступает на АЦП микроконтроллера. Шаг АЦП по напряжению составляет около 5 мВ, чего для таких измерений более чем достаточно. Но для большей точности было дополнительно реализовано усреднение данных приходящих за каждые 10 секунд ( каждые 200 приходящих значений).

Встроенный контроллер

Благодаря техническому прогрессу повышается комфорт обслуживания и поездки на машине. Многие современные автомобили оснащены бортовыми компьютерами. Одна из его функций – показывать напряжение АКБ. Но такая роскошь доступна не всем водителям. На старых моделях порой установлен аналоговый вольтметр, но по его показаниям трудно судить о состоянии зарядки. Поэтому стали производить специальные аккумуляторных батарей. Они выпускаются как встроенными в аккумулятор, так и в виде отдельных устройств, которые подключаются к бортовому компьютеру.

Встроенными индикаторами обычно оснащаются батареи. Они представляют собой поплавковые индикаторы, которые часто называют гидрометрами. По их цвету можно определить степень заряженности АКБ и уровень электролита. Для контроля состояния аккумулятора достаточно индикации одной ячейки. Перед тем, как воспользоваться индикатором, следует слегка постучать по нему. Это необходимо для того, чтобы вышли пузырьки воздуха, которые могут помешать вести наблюдения. Таким образом, можно будет четко видеть цвет индикатора.

При анализе следует учесть то, что когда батарея начинает заряжаться, то плотность электролита увеличивается ближе к электродам. Над электродами повышение плотности происходит за счет диффузии. Индикатор находится над электродами, соответственно будет реагировать на плотность в этой части батареи. Это может стать причиной неточных результатов.

Даже при полной зарядке индикатор может оставаться черного цвета. Объясняется такая ситуация тем, что не успели перемешаться слои электролита большей плотности со слоями меньшей плотности. Процесс диффузии может длиться несколько дней.

Схема встроенного индикатора выглядит следующим образом:

Конструкция аккумуляторного гидрометра

Принцип действия

У большинства гидрометров одинаковый принцип действия, он основывается на трех положениях индикатора. Когда заряжается батарея, увеличивается плотность электролита. Благодаря этому зеленый шарик, выполняющий роль поплавка, всплывает по трубке и появляется в глазке индикатора. Обычно поплавок виден, если заряженность батареи превышает 65 %.

Виден зеленый поплавок

Если поплавок тонет в электролите, это означает, что плотность не отвечает норме и АКБ недостаточно заряжена. При этом глазок индикатора будет черного цвета. Такая ситуация говорит о том, что необходима подзарядка.

Глазок черного цвета

Существуют модели, в которых кроме зеленого шарика есть красный, поднимающийся по трубке при низкой плотности. В этом случае в глазке будет виден красный шарик.

Последним вариантом является низкий уровень электролита. В этом случае в глазок индикатора будет видна поверхность электролита. Это значит, что необходимо долить электролит или дистиллированную воду. Правда, в случае с необслуживаемым устройством, сделать это сложно.

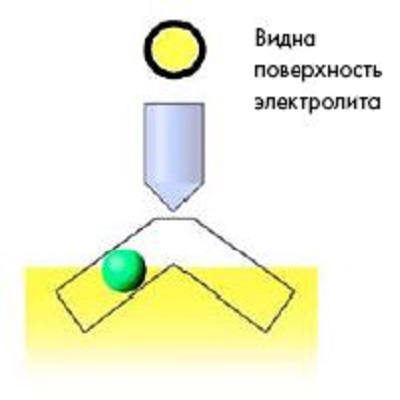

Видна поверхность жидкости

Обзор лучших моделей контролеров заряда аккумулятора на Алиэкспресс

Ниже представлено описание моделей контроллеров, характеристики которых были по достоинству оценены многочисленными покупателями:

TZT DC 6-60 в 30A

Предназначена для свинцово-кислотных аккумуляторов. Диапазон напряжения – от 6 до 60В. Модель оснащена ЖК-дисплеем XY-L30A. На мониторе отображаются напряжение, процент и продолжительность заряда. На базе устройства реализована опция автоматического контроля заряда. Также имеется функция установки времени заряда, формат – 24 часа, максимальная продолжительность – 100 часов.

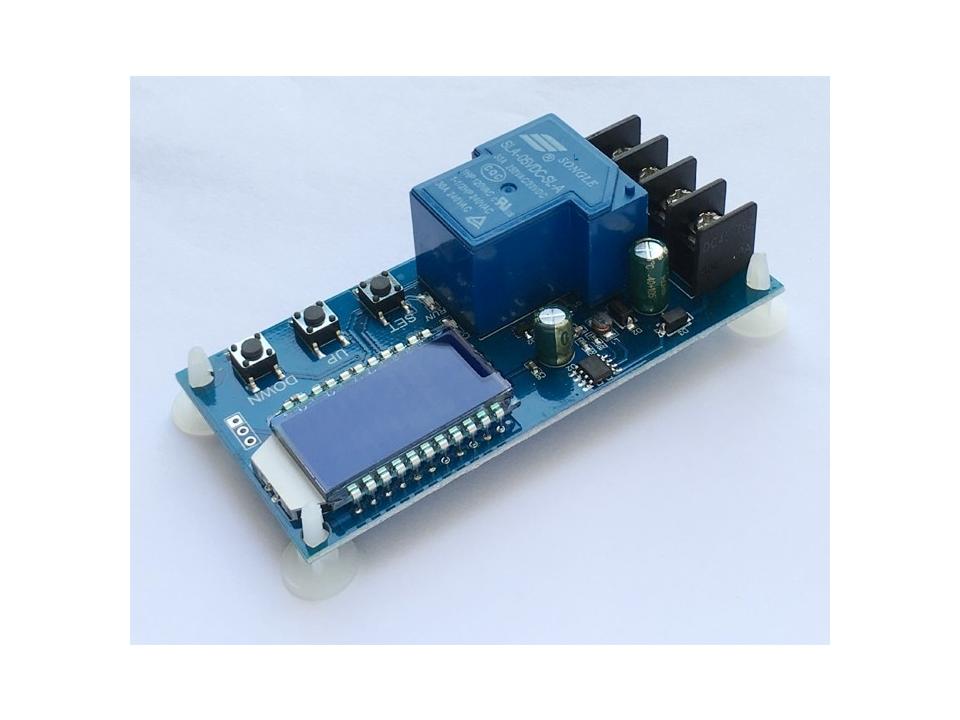

CORE SET XY-L10A

Данный контроллер заряда аккумулятора с Алиэкспресс адаптирован для работы со свинцово-кислотными аккумуляторами. Рабочие параметры и время зарядки отображаются на ЖК дисплее. В числе предлагаемых функций: автоматический контроль, установка времени, управление с мобильных устройств и ПК через последовательное подключение.

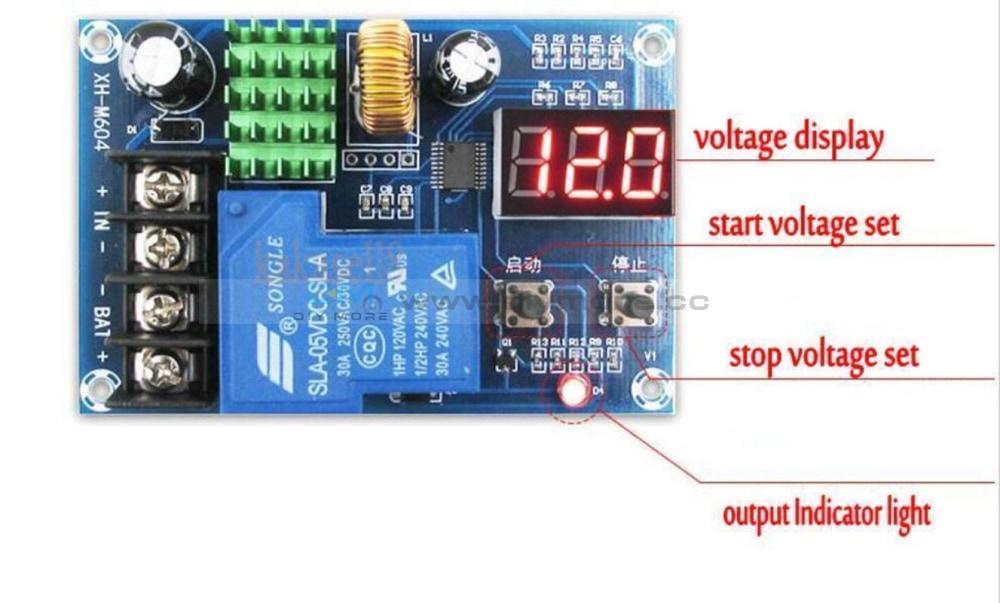

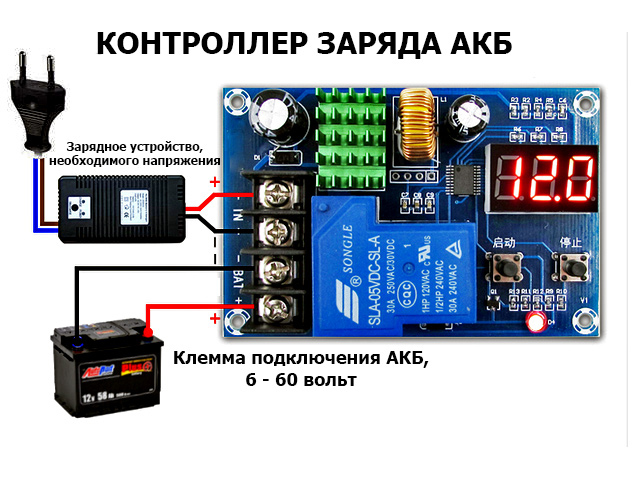

Diymore XH-M604

Рассчитан на входное напряжение в пределах 6-60В. Модель отличается высокой точностью отображения и управления – 0,1В. Уровень заряда отображается на ЖК-мониторе. Допускает установку уровней начального и конечного напряжения. Имеет компактные размеры 81*54*18 мм.

EASUN POWER ICharger PWM 10A 20A 30A

Встроенный промышленный микроконтроллер, на базе которой реализована 4-х ступенчатая функция широтно-импульсного преобразования PWM. Работает со свинцово-кислотными и гелиевыми аккумуляторными батареями. Рассчитан на напряжение 12-24В и силу тока 10A, 20A, 30A в зависимости от модификации. Все рабочие параметры отображаются на ЖК-дисплее. Также в числе достоинств модели – встроенная защита от короткого замыкания, обратная защита, защита от перегрузки. В процессе работы отмечен низкий уровень нагревания устройства.

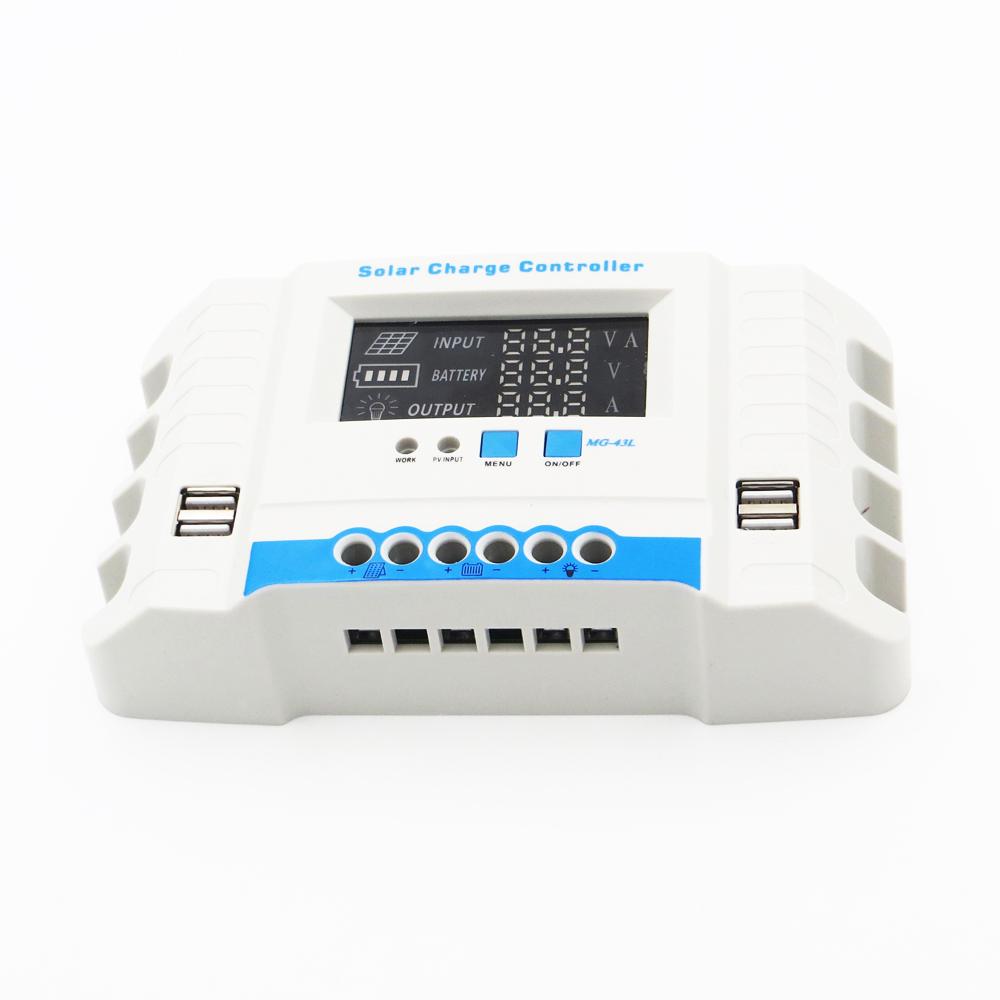

SLAR MG 60A/50A/40A/30A/20A/10A

Контроллер с PWM-функцией. На LED-индикаторе отображается входное и выходное напряжение, а также – уровень заряда батареи в реальном времени. Может подключаться и управляться с компьютера через USB-порт. Возможен выбор одного из трех режимов заряда – быстрый, стабильный и поддерживающий с опцией контроля заряда. Встроена защита от перезаряда, перегрузки и от короткого замыкания.

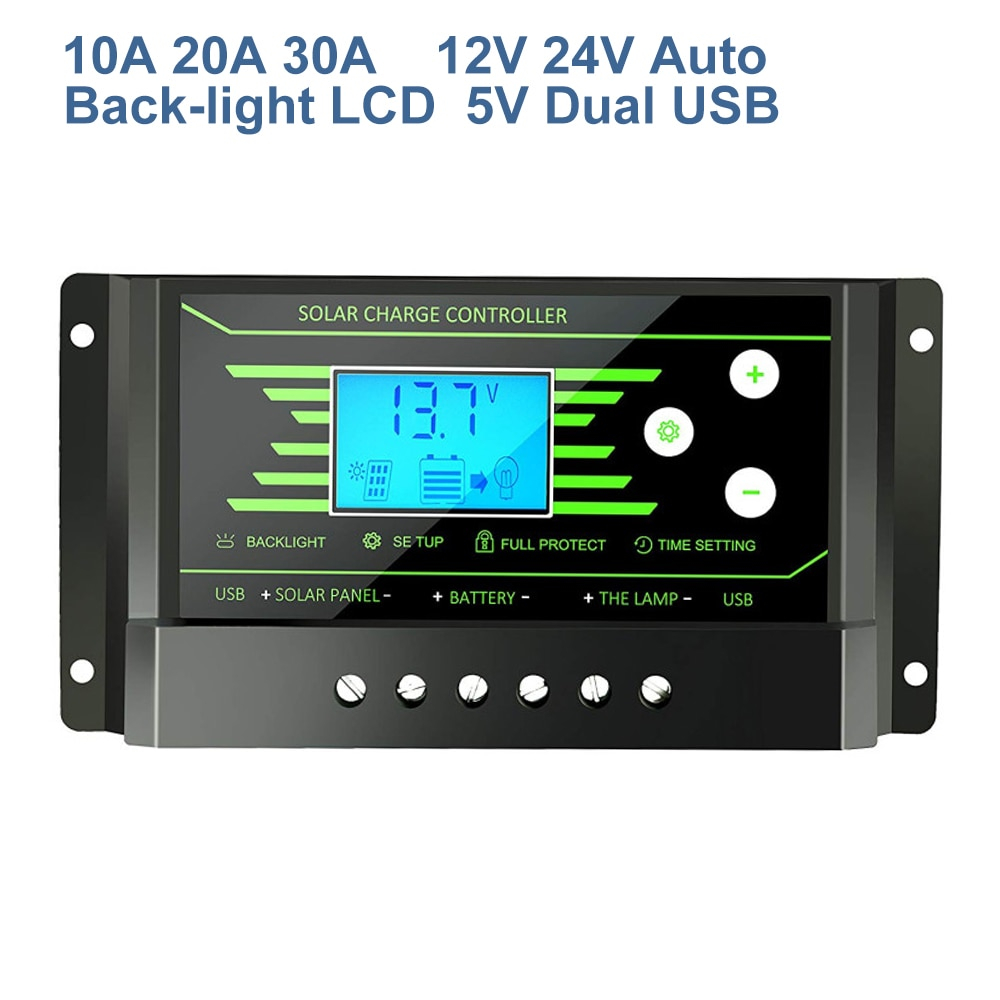

Y-SOLAR Z10/Z20/Z30

Модель контроллера заряда аккумулятора с Алиэкспресс с PWM-функцией в нескольких вариантах исполнения, в зависимости от силы тока 30A, 20A, 10A напряжением 12-24В и мощностью от 120 до 360Вт. Подходит для различных типов свинцово-кислотных батарей с таймером нагрузки. Установлен двойной светодиодный дисплей. Возможно подключение и управление через USB-порт. На базе контроллера реализована 4-ступенчатая зарядка Boost, ABS, Equalization, Float благодаря использованию промышленного микропроцессора STM 8. Имеется опция таймера и запоминания ранее настроенных параметров. Встроена защита от перегрева, обратного тока, короткого замыкания, разрядки и перегрузки. На устройство предоставляется гарантия производителя 12 месяцев.

Функции устройств

Описываемые приборы требуются для решения следующих задач:

Оптимизировать систему питания, обеспечить ее стабильность и максимальную продолжительность работоспособности.
Сохранять ресурсы АКБ, увеличить срок ее службы.
Предотвращать фатальные поломки аккумулятора, обеспечивать безопасность использования.

Базой для решения этих задач является контроль процесса разряда и восполнения емкости батареи. В частности, необходимо отслеживать, чтобы ток был меньше максимально допустимого уровня, но и не ниже тока саморазряда АКБ. Поскольку описываемая деятельность происходят в аккумуляторе в результате химической реакции, необходимо контролировать все ее этапы, не допуская перегревания элемента питания и других побочных эффектов.

Дополнительная информация. В ноутбуках и мобильных телефонах описываемые элементы выполняют дополнительную функцию: управляют потоками энергии при пополнении емкости при одновременной работе оборудования, что требует внесения дополнительных элементов в схему. В возобновляемых источниках энергии, в которых используется несколько банок АКБ, устройства необходимы, чтобы заряжать только пустые батареи.

Большинство современного мобильного оборудования обладает встроенными контроллерами, поэтому делать приспособление для отслеживания зарядки аккумулятора своими руками, как правило, нет необходимости. Вместе с тем некоторые радиолюбители самостоятельно изготавливают различные приборы с АКБ, в такой ситуации возникает вопрос, как сделать прибор для отслеживания пополнения емкости своими руками, чтобы обеспечить безопасность функционирования оборудования и долговечность батареи.

Для этого необходимо использовать специальную микросхему, на которой должны быть установлены транзисторы для управления соответствующими процессами, а также датчики уровня тока и напряжения. Затем прибор подключается к батарее и электрической сети, пользователь может видеть уровень напряжения и быть уверенным в том, что пополнение емкости вовремя прекратится.

Подключение прибора
