Рабочие режимы и настройки котлов ariston

Наиболее частые коды ошибок и способы устранения неисправностей

Самыми востребованными среди котлов Аристон являются настенные модели на 24 кВт. В процессе работы газ котла Аристон могут возникать сбои и неисправности, как и у любой другой техники. Список кодов ошибок дается в инструкции в виде таблицы. Некоторые из них являются сбоем в работе автоматики (вызывают защитное отключение аппарата) и устраняются нажатием на «Сброс», а некоторые сигнализируют о неисправностях и помехах в работе котла и требуют вмешательства (блокируют работу системы).

Все коды разделяются на шесть групп по количеству узлов котла. Первое значение обозначает узел, в котором произошел сбой, остальные -код ошибки.Но следует учесть, что если защитная ошибка повторяется часто, это говорит о неисправности.

Наиболее частые из из них:

Ariston CLAS 24 CF

Представляет собой двухконтурное газогорелочное оборудование, оснащенное камерой сгорания открытого типа. Данный котел устанавливается на стену и является универсальным решением для отопления и ГВС жилых помещений любого типа. Помимо этого, модель предназначена для быстрого нагрева воды.

Данная конструкция является наглядным примером того, что итальянская торговая марка занимает достойное место в конкурентной нише газогорелочных отопителей. Модель Ariston CLAS 24 CF – это практичное и надежное решение для отопления жилища, которое порадует покупателя небольшими габаритами.

Универсальность изделия заключается в том, что его можно агрегировать с новыми или устарелыми системами отопления. Оснащенный удобным ЖК-дисплеем, котел Ariston способен стать незаменимым помощником при создании комфортных условий в любом доме или квартире.

Среди преимуществ модели CLAS 24 CF следует отметить следующие несомненные плюсы:

Минимальный расход топлива, что делает его экономически выгодным и очень практичным.
Сохранение температуры теплоносителя на нужном уровне на протяжении длительного времени.
Гибкость и удобство перенастройки в соответствии с пожеланиями пользователя.
Изысканный дизайн агрегата, что позволяет монтировать его в кухне, сантехническом узле или другом подсобном помещении без ущерба для эстетики.
Небольшой вес и компактные размеры.
Наличие автоматического режима, который дает возможность экономить энергию и создавать максимально комфортные условия в жилом помещении в любое время года.
Фитинги труб хорошо замаскированы, что также является дополнительным плюсом в графе эстетичности котла CLAS 24 CF.
Моментальный нагрев воды в системе горячего водоснабжения до нужной температуры.
Бесшумность в процессе работы.
Наличие адаптивного к температуре теплоносителя циркуляционного насоса.
Наличие системы, предотвращающей замерзание теплоносителя в контуре в холодное время года, что актуально для северных районов нашей страны.
Защищенность котла от появления накипи и последующего выхода техники из строя.

Кроме того, конструкцией предусмотрено наличие автоматического байпаса, датчика давления, сливного крана в контуре центрального отопления. Также в модели есть опция «Продувка», удаляющая пузырьки из теплоносителя для повышения эффективности и стабилизации системы. Примечательно то, что модель Ariston CLAS 24 CF имеет встроенный режим для оценки продуктов сгорания, дабы контролировать их эффективное выведение на улицу.

Оборудование итальянского бренда легко монтируется в квартире или доме, и при этом без проблем агрегируется с любыми системами, в том числе и с многозонными.

Расшифровка

Коды 6-й группы вызываются неполадками в системе воздуховода. При ошибке 607 периферийные устройства ни при чем: она – следствие проблем с оборудованием. В котлах серии Clas 24 FF проявляется в виде отказа розжига при включении Аристон с одновременным высвечиванием символики 607 (сопровождается вращением вала вентилятора). В моделях EGIS PLUS 24 FF по-другому: лопасти не крутятся.

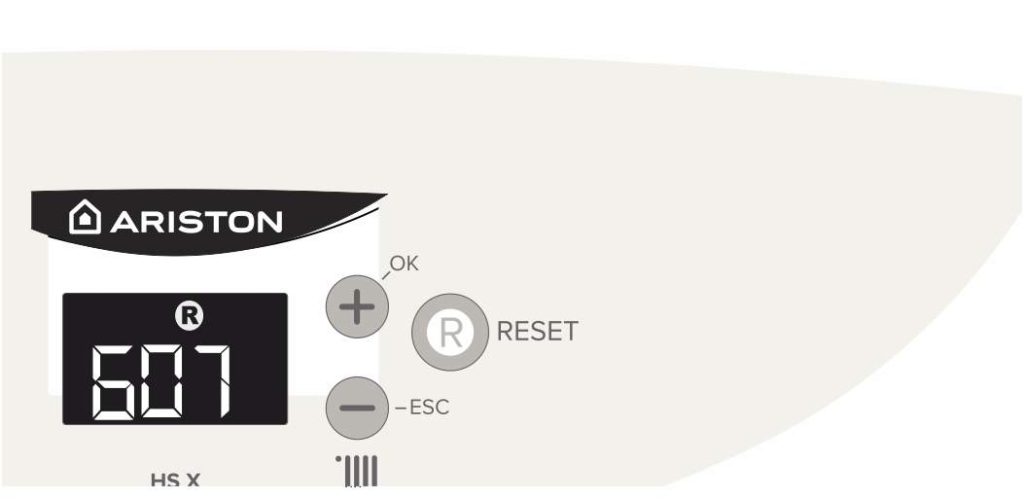

Ошибка 607 на дисплее котла Ariston

В инструкции говорится о замкнутых контактах пневмореле еще до включения котла. Но и электронную плату («мозг» Аристон) из перечня «подозреваемых» исключать нельзя. Диагностика оборудования ведется поэтапно, начиная с простейших действий.

Ariston CLAS 24 FF

Вторая вариация популярного котла, главным отличием которой является наличие закрытой камеры сгорания. Это оборудование порадует теми же преимуществами, что присущи технике класса CF. Наличие закрытой камеры сгорания позволяет монтировать котел где угодно. Система принудительного удаления дыма делает эту конструкцию наиболее приемлемым инженерным решением для небольших квартир и частных домов, в которых нет специальной комнаты для установки газовых котлов.

Модель Ariston CLAS 24 FF порадует пользователя высоким КПД и поразительной выносливостью в случае эксплуатации в российских условиях. Техника предназначена для работы в агрессивных климатических условиях, что делает ее очень популярной в северных регионах России.

Компания Ariston предоставляет качественное сервисное обслуживание газогорелочного оборудования. Это гарантирует, что при возникновении какой-либо неисправности вам не придется ждать устранения поломки долго. Любая проблема будет решена в максимально сжатые сроки и за относительно небольшие деньги.

Что проверить

Подачу газа

Причины

Ледяная пробка в трубе.
Промерзание редуктора, «мусор» во внутреннем канале устройства.
Выработка горючего – при газоснабжении объекта от баллонной группы, газгольдера.
Загрязнение сетки магистрального фильтра.
Поломка счетчика.
Блокировка трассы. Если на трубе установлен отсечной клапан, нуждается в приведении в рабочее состояние после каждого кратковременного отключения напряжения. Частая причина ошибки sp1газового котла.

Давление в трубе

Измерение производится манометром, но данный прибор есть не у всех пользователей. Приблизительно оценить магистральное давление поможет газовая плита. Разжечь конфорки: по язычкам пламени, интенсивности горения несложно понять, изменилось что-то или нет. Ошибка sp1 котла Аристон связана с падением давления газа.

Причины

При переводе котла Аристон с магистрального топлива на сжиженное (СУГ) или наоборот не выполнена перенастройка параметров в меню.
Значительное уменьшение объема СУГ в резервуаре (газгольдере, баллонах) становится причиной ошибки sp1.
Некорректная работа редуктора. Почистить, отогреть, код неисправности уберется.

Подключение редуктора к газовому баллону

Датчик ионизации

Контролирует пламя горелки. Если на электронную плату не поступает сигнал от измерительного прибора, котел Аристон блокируется с ошибкой sp1.

Причины

Повреждение электрической цепи: обрыв, ненадежный контакт, замыкание на корпус.
Дефект держателя датчика. В большинстве котлов Аристон он расположен на одной сборке с электродами розжига. Трещина, скол керамики становятся причиной ошибки sp1.
Загрязнение проволоки. На ней накапливается пыль, сажа, окислы, снижается чувствительность. В результате датчик не определяет пламя после розжига, появляется ошибка sp1. Убирается чисткой электрода.

Правильное расположение электродов розжига в котле Ariston

Систему розжига

Электроды. Причины, вызывающие ошибку sp1, аналогичны для датчика ионизации. Чистка проволок код убирает. Если зазор увеличен, искра не проскакивает или слабая, поэтому нет розжига. Проверить, устранить.
Генератор зажигания котла Аристон. Причиной ошибки sp1 становится повреждение электрической цепи: обрыв, отсутствие контакта. Это устраняется самостоятельно. Проверка узла на работоспособность – прерогатива профессионала.

генератор розжига котла ariston

Газовый блок

Узел регулирует подачу «голубого топлива» к горелке. Если не срабатывает, розжиг невозможен, появляется ошибка sp1.

Причина в газовом клапане

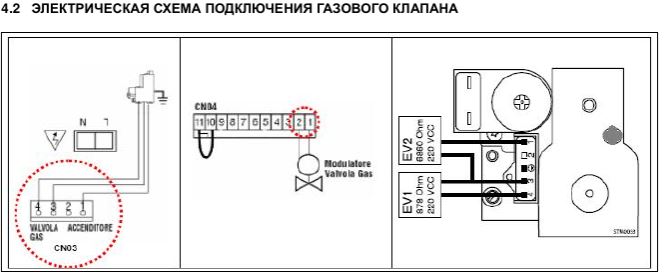

Электрическая схема газового клапана

Причина

«Мусор», нанесенный из магистрали. Затрудняет или блокируют свободный ход органов управления клапана. Если канал не открывается, высвечивается ошибка sp1. Для газовых котлов не редкость скапливание мельчайших фракций в подходящей к узлу трубке. Отсоединить, очистить полость, код исчезнет. Самостоятельно разбирать блок не рекомендуется, для диагностики обращаться в сервис.

Канал притока воздуха

Недостаток кислорода инициирует появление ошибки sp1.

Причины

Ariston atmo

Недостаточная вентиляция в помещении. Определить несложно распахиванием дверных, оконных створок – ошибка sp1 уберется.
Работа мощного вытяжного устройства в смежной комнате. При выключении ошибка sp1 снимется.

Ariston turbo

Обледенение оголовка трубы коаксиального дымохода.
Пыль, иней на сетке фильтра ухудшают приток воздуха.

Электронную плату

Ошибки формируются ЭПУ котла Аристон. В зависимости от типа агрегата узлы отличаются схемами. На рисунках представлены два варианта ЭПУ: CF – для Ariston атмосферных, FF – для моделей с наддувом.

Электронная схема котла Аристон CF

Электронная схема котла Аристон FF

Что делать

Проверить целостность корпусов радиодеталей, дорожек. Обнаруженный разрыв устраняется шунтом из проволоки.
Убрать пыль, конденсат с платы. Грязь становится причиной замыканий и ошибок котла Аристон.

Полезные советы

На практике нередки случаи появления «плавающей» ошибки 108 котла Аристон. Диагностика контура и оборудования протечек не показывает, но давление в системе медленно снижается. Пользователю приходится периодически ее подпитывать. Причина – в расширительном баке. Доведение воздуха в его камере до нормы устраняет ошибку.
Котлы Аристон, как и все модели импортных отопительных агрегатов, чувствительны к питающему напряжению. Скачки, отклонения от номинала сверх допустимого значения вызывают появления ошибок и остановку оборудования. Такая проблема полностью нивелируется подключением Аристон к сети через ИБП. Для объектов, расположенных в сельской местности, более чем целесообразно. Блоки питания для котлов состоят из стабилизатора, группы аккумуляторов и внутреннего зарядного устройства. Никакие проблемы с промышленным напряжением или резервным электрогенератором на работе отопительного оборудования не отразятся.

Что делать

Проверка правильности выставления параметров

Если делалась замена электронной платы, нужно убедиться, что она «адаптирована» к данной модели котла Аристон. В противном случае не избежать появления ошибок.

Проверка соединений

Код 105 – свидетельство отсутствия обмена информацией (или сбоя в цепи) GP – GIU. Осмотром внутренней части котла Аристон оцениваются сигнальные линии. Обрывы, замыкания (оплавление изоляции) – причины ошибки 105. Проверяется состояние контактных групп на отсутствие механических дефектов, окислов, загрязнений, качество фиксации.

Проверка питания

Низкое значение напряжения становится причиной ошибки 105, что отмечается на тематических форумах. Поднять, и код неисправности исчезнет.
Неправильное присоединение к электросети. Ошибка Аристон 105 нередко высвечивается при одновременном с котлом (при выставленном режиме «Комфорт») включении мощного потребителя. Убрав «COMFORT», перезапуском отопительного агрегата можно избавиться от 105-го кода неисправности.

Проверка заземления

Неграмотная организация, нарушение контакта в цепи котел–земля инициируют появление ошибки 105. Она вызывается и наводками, приводящими к сбоям в работе электронной платы.

Совет

Для исключения влияния блуждающих токов на работу котла Аристон, риска появления ошибок нужно на газовую трубу поставить диэлектрическую муфту. Стоит недорого, снимает массу проблем.

Подключение диалектической муфты

Проверка плат

На сырость. Характерно для котлов Аристон, смонтированных в помещениях без обогрева. Конденсат на плате вызывает появление различных ошибок. Устраняется проблема обдувом струей теплого воздуха.
На отсутствие повреждений. Искривление панели, разрывы в токопроводящих дорожках, подгоревшие (оплавленные) радиодетали – вероятные причины ошибки 105.
Диагностику узлов в домашних условиях не сделать – нужен специальный стенд. Но по опыту пользователей ошибка 105 котла убирается заменой конденсаторов. Стоят в цепи стабилизатора; потеря емкости приводит к появлению кода неисправности (показаны на фото).

Отображение конденсаторов на плате управления котлом Ariston

Если работоспособность котла не восстанавливается, нужно обращаться в сервисную организацию. И обязательно аттестованную производителем. Профессионалы трактуют код 105 не как ошибку, а информацию о нахождении отопительного агрегата в режиме настройки параметров. Их рекомендации:

установить плату дисплея на исправный отопительный агрегат и проверить в работе;
выполнить перепрошивку электронной платы.

В домашних условиях не сделать, только на стационаре. Решение оправданное – ремонт узла обойдется в разы дешевле приобретения нового.

Перезагрузить агрегат

Нажать и удерживать 5–6 секунд кнопку Reset. Если ошибка 303 вызвана нестабильностью эл/питания, уберется.

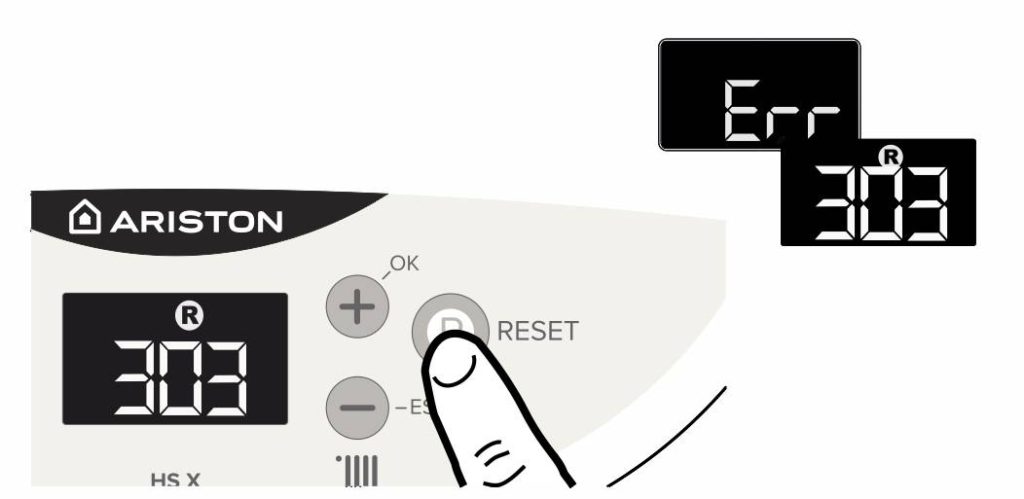

Нажмите на кнопку Reset для сброса ошибки 303 на панели управления котлом Аристон

Проверить сигнальные цепи

Осмотром выявляются дефекты: обрывы, оплавление изоляции, короткие замыкания, ненадежные контакты. Любой становится причиной ошибки котла Аристон. Вмешиваться в его конструкцию не придется – нужно лишь откинуть переднюю панель.

Проверьте целостность проводов в котле Ariston

Оценить состояние плат

Кроме электронной («мозга»), визуальному тестированию подлежит узел с кнопками навигации и дисплеем. Причиной сбоев в работе, ошибки 303 становится сырость. Даже если нет видимых капелек влаги (конденсата), пыль, осевшая на платах, намокая, превращается в токопроводящий слой. Отсюда замыкания и код неисправности. Характерно для котлов Аристон, устанавливаемых в помещениях с избыточной влажностью (кухнях, холодных подсобках). Аккуратно почистить мягким тампоном, и код 303 исчезнет.

Плата управления котлом Аристон

На заметку!

Если предпринятые шаги не устраняют ошибку 303, обращаться в сервис. Но только аттестованный производителем котлов Аристон. Связываться с мастерской «широкого профиля» по ремонту бытовой техники не стоит: отсутствие схем, методической документации, оборудования, запасных частей, подготовленных специалистов решение проблемы затянет надолго, а по деньгам обойдется дорого.

Ошибка 303 не указывает на конкретную систему, узел котла Аристон, она внутренняя для ЭПУ. Вероятная причина – несоответствие вторичных напряжений требуемым значениям, что влечет сбои в работе платы. Чтобы разобраться, нужна ее подробная схема и таблицы.
Подсказки пользователей, встречающиеся на форумах, расплывчаты. К тому же в котлах Аристон устанавливаются разные платы: зависит от модели, серии агрегата, года выпуска. Следовательно, причины ошибки 303 отличаются.

При обращении в сервис нужно указать обозначение ЭПУ (цифрами, буквами на панели). Мастер заменит исправным узлом из ремонтного фонда, а проблемный блок заберет для тестирования в условиях стационара. Обойдется не свыше 1000 рублей, в то время как новая ЭПУ котла Аристон стоит от 7200 до 10800. Данное решение – наиболее рациональное.

Другие поломки

Кроме описанных выше, могут появляться и такие коды:

608 — система выдает такую ошибку, когда вентилятор заработал, но не сработал прессостат.
Н45 — две последние цифры могут меняться. Причина кроется в датчике NTSc, на выходе нет горячей воды, подтекает предохранительный клапан. Если нет горячей воды, но система отопления работает,скорее всего неисправен датчик протока воды, забился мусором.

Еще одной причиной может быть то, что сильно сработались лопасти турбинки, прилипли к корпусу, это может стать помехой вращения, заменить лопасти или саму турбинку.

Второй причиной в такой ситуации может быть датчик NTC, для проверки его работоспособности измерьте мультиметром сопротивление на его контактах, если оно нестабильно, замените датчик на новый. Если подтекает предохранительный клапан, возможно износились прокладки, замените их.

Датчик NTC

Как определить код ошибки, если на приборе нет дисплея или без циферблата, как например на модели Аристон BS II 24FF? Такой прибор оснащен лампочками индикации, благодаря которым можно определить поломку. Так, например, если горит индикатор 90 и перечеркнутый значок капли воды, это означает, что произошел перегрев и блокировка котла. Для устранения необходимо проверить прессостат и его подключение к плате.

Что проверить

Традиционно практикуемый сброс при ошибке 607 котла Аристон не поможет. Об этом же говорится в таблице неисправностей (Руководство пользователя).

Вентилятор

Работоспособность оценивается в динамике (~220 на клеммы). Снять кожух котла Аристон, откинуть провода, от розетки подать напряжение. Если крыльчатка вращается, к прибору претензий нет.
Проверяется наличие U, поступающего с ЭП. При ошибке 607 модели Аристон EGIS PLUS мультиметр покажет ноль – отсутствие управления вентилятором.

Прессостат котла

Контролирует работу вентилятора. Если прибор включился, дает сигнал на электронную плату о готовности котла Аристон к розжигу. Под крышкой пневмореле микровыключатель, за его срабатывание отвечает подвижная мембрана. Смещается при давлении воздуха, идущего по капиллярным трубкам от вентилятора. Проверяется прессостат замыканием контактов: если происходит поджиг котла Аристон, неисправность в датчике.

Прессостат и вентилятор котла Аристон чистый

Причины

Забитые трубки. Часто встречающаяся проблема. Блокировка канала вызывается попаданием конденсата и мельчайших фракций пыли. Продуть, и ошибка 607 исчезнет.
Деформация мембраны. На РТИ со временем накапливаются твердые частички, теряется эластичность, при надавливании на микровыключатель контактная группа не срабатывает. Решается просто: корпус датчика неразборный, его нужно немного потрясти, постучать по крышке. Но ресурс после таких действий невысокий, и риск повторного появления ошибки 607 по той же причине остается – придется прессостат менять.
Отказ микровыключателя: залипание контактов. Процессор расценивает это как нормальную работу вентилятора и не дает команду на его включение. Неустранимо, пневмореле отбраковывается.

Совет

Электронная плата котла

Определить проблемную деталь несложно. На плате несколько реле, 3 стоят рядом, плотно. Ошибка 607 связана с неисправностью среднего (RL01), устраняется заменой.

Плата котла Ariston с неисправностью среднего реле (RL01)

Если при «прозвонке» контактов мультиметр показывает R=2±0,5 Ом, они залипли. На плате установлено реле с маркировкой JZC-43F-024. Найти трудно, аналоги: HF46F, G5NB-1A-E на 24 В.

Реле HF43F для платы управления котла Аристон
